Ту-134. фото. видео. схема салона. характеристики. отзывы

Содержание

Самолет Ту-134 — видео

Практически сразу же в отделе С.М. Егера началось предварительное проектирование новой машины, получившее обозначение по КБ — Ту-124А. Официальное начало работ по пассажирскому самолету Ту-124А инициировано постановлением правительства СССР № 826-341 от 1 августа 1960 г. Основные данные самолета должны быть такими: максимальная скорость — 1000 км/ч; практическая дальность полета — 1500 км; число пассажиров — 40 человек. В результате первоначальной проработки было решено строить новый самолет на базе Ту-124, проходившего в ту пору испытания. Эскизный проект Ту-124А был выполнен к началу апреля 1961 г., число пассажиров было увеличено до 46—56 человек, в зависимости от варианта. В ходе работы макетной комиссии (октябрь 1961 г.) требования к самолету изменились, число пассажиров было доведено до 65—70 человек, а практическая дальность — до 1500—3000 км.

Окончательный вид опытного Ту-124А — будущего Ту-134 сложился после достаточно длительного поиска оптимального варианта. Первый опытный самолет создавался на базе конструктивных элементов серийного Ту-124. Самые крупные изменения были по крылу, оно было практически новое с геометрической круткой по всему размаху, с сохранением силовой части крыла-кессона. Фюзеляж был удлинен на 660 мм, двигатели Д-20П-125 устанавливались на пилонах в хвостовой части фюзеляжа, стабилизатор перемещен на вершину киля и имеет изменяющий угол установки. Основные стойки шасси убираются в специальные гондолы на крыле. Рабочие чертежи были сделаны в начале 1962 г. и переданы в опытное производство при ОКБ, где и было начато изготовление самолета. Работами на начальном этапе руководил Д.С. Марков, затем его сменил Селяков, перешедший в ОКБ из КБ В.М. Мясищева.

Опытный Ту-124А был собран в первой половине 1963 г. Первый полет выполнил экипаж во главе с летчиком-испытателем А.Д. Калиной 29 июля 1963 г. 9 сентября 1964 г. совершил первый полет «дублер» Ту-134. Пассажировместимость «дублера» была увеличена с 52 до 64 человек, а взлетная масса — с 38 до 42 т. С целью ускорения работ над самолетом Ту-134 «дублер» был передан в декабре 1965 г. на государственные испытания в НИИ ВВС. 14 января 1966 г. «дублер» потерпел катастрофу, погибло восемь человек. Первый полет с пассажирами на борту самолет Ту-134 совершил 9 сентября 1967 г. на линии Москва — Адлер. Серийный выпуск самолетов осуществлялся на Харьковском авиазаводе, всего там было построено 852 самолета Ту-134 различных модификаций.

Модификации

Ту-134А — самая массовая модификация, рассчитанная на 76 пассажиров, с увеличенной на 2,1 м длиной фюзеляжа. Двигатели Д-30 2-й серии;

Ту-134Б — вариант на 80 пассажиров с РЛС «Гроза-134». Стал первым в СССР пассажирским самолетом без штурмана;

Ту-134УБ-Л — учебная машина для подготовки летчиков дальней и морской авиации;

Ту-134СХ — специализированный сельскохозяйственный самолет.

Модификации

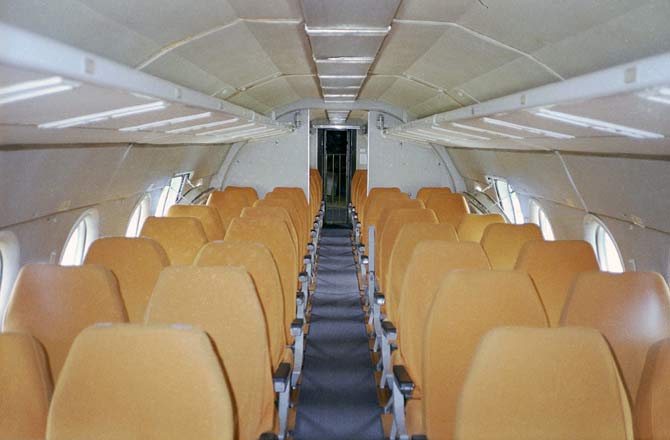

Салон Ту-134

К конструкционным особенностям прошлых версий Ту-134 можно отнести остеклённый нос (на месте штурмана), под центропланом тормозной щиток. На современных вариациях самолёта смонтирвоана «Гроза-134», радиолокационная система . Ту-134 также стал первым в СССР реактивным самолётом, на котором не использовали тросовую проводку к рулю направления (так обычно делали на прошлых моделях — Ту-16 бомбардировщике и Ту-104 и Ту-124 пассажирских), установив гидроусилитель и заменив  жёсткой тягой.

На данный момент самолётам установили ресурс 40 тысяч лётных часов, 25 тысяч полётов на протяжении 25 лет. В случае индивидуальной оценки  состояния ресурс можно последовательно увеличить до 55 тысяч лётных часов, 32 тысяч полётов, 40 лет.

Интересная особенность данного воздушного судна –  расположение пару первых кресел пассажиров спиной вперёд, как и в вагоне железной дороги, имеющем столик между  рядами, которые обращёны друг к другу. Такое решение не встречается больше ни на каких других коммерческих современных ВС.

Предатели в КА КГБ СССР

Аварийно-спасательное оборудование

Аварийные выходыВот чем оборудовали самолёт на случай аварии:

• Надувной трап у входной двери. Аварийная высадка 72 пассажиров при помощи одного надувного трапа в идеальном случае занимала 3-4 минуты.
• Авизентовый жёлоб — если использовать надувной трап невозможно из-за пожара у входной двери.
• Спасательные канаты над всеми аварийными люками. Люков четыре, слева и справа над крылом. На спасательных канатах через каждые полметра сделаны узлы, чтобы не обжечься при спуске.
• Две аварийно-спасательные радиостанции в вестибюле экипажа.
• Пассажирские плоты на 12 человек, надувные лодки на 5 человек и индивидуальные спасательные жилеты для выполнения полётов над водными пространствами.
• Два аварийных топорика. На всякий случай.

Модификации Ту-134

В период с 1996 по 1984 год было разработано и производилось 12 модификаций самолёта Ту-134, некоторые из которых имели по нескольку вариантов исполнения.

• Ту-134 – базовая модификация самолёта, имеющая пассажировместимость до 64 человек (позднее – до 72). Имеет остеклённый нос, а также тормозной парашют для уменьшения расстояния пробега при посадке. Производилась с 1966 по 1970 год.
• Ту-134А – модификация лайнера, оснащённая более совершенными двигателями, что позволило отказаться от использования тормозных парашютов для снижения скорости лайнера при посадке. Также серьёзно повышена экономичность эксплуатации самолёта. Благодаря удлинённому на 2 метра фюзеляжу была увеличена и пассажировместимость Ту-134. Модель производилась с 1970 по 1980 год.
• Ту-134Б – усовершенствованный вариант Ту-134А. Обладает меньшей массой и новой компоновкой пассажирского салона. Экипаж самолёта был уменьшен (с 4 до 3 человек). Добавлены новые аварийные выходы. Некоторые самолёты данной модификации имеют дополнительные топливные баки, что позволяет увеличить их дальность полёта. Серийное производство продолжалось с 1980 по 1984 год.
• Ту-134ЛК – модификация, которая представляет собой летающую лабораторию, используемую в основном для космических нужд.
• Ту-134М – модернизированная версия Ту-134Б, оснащённая новыми двигателями.
• Ту-134С – грузовая модификация самолёта.
• Ту-134СХ – модификация Ту-134 для использования в сельскохозяйственных целях.
• Ту-134УБЛ (также встречается название Ту-134А-4) – самолёт, используемый для подготовки лётчиков морских и стратегических бомбардировщиков.
• Ту-134УБЛ-Ш – специализированная модификация Ту-134УБЛ, предназначенная для подготовки штурманского состава для самолётов морской и стратегической авиации.
• Ту-134Ш (также встречается обозначение Ту-134Уч) – самолёт, предназначенный для подготовки штурманского состава для дальней и фронтовой бомбардировочной авиации.
• Ту-134Ш-СЛ – модификация, используемая в качестве летающей лаборатории для испытаний радиоэлектронного оборудования.
• Ту-134А-3М – VIP-модификация Ту-134. Всего было построено 6 самолётов данной модели.

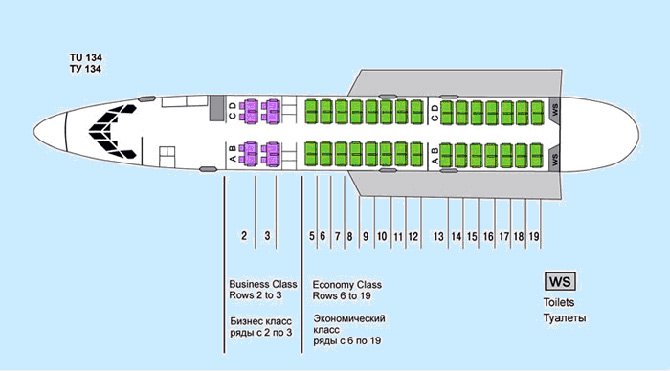

Схема салона Ту-134

Катастрофы и аварии

Из неофициальных источников и по данным Aviation Safety Network известно, что на начало 2012 года из-за авиационных происшествий, катастроф, и терактов утрачено 78 экземпляров самолётов  Ту-134, десять из них  в результате военных действий, два — вследствие терактов. В катастрофах погибло 1494 человек, 32 из них на земле или при столкновении с самолётами других типов.

Технические характеристики Ту-134А

• Экипаж: четыре человека ;
• Пассажировместимость:   76 человек;
• Длина: 37,1 метров;
• Размах крыла: 29,0 метров;
• Высота: 9,02 метров;
• Диаметр фюзеляжа: 2,9 метров;
• Ширина салона: 2,71 метров;
• Высота салона: 1,96 метров;
• Коммерческая масса: 8200 килограмм;
• Максимальная посадочная: масса: 43 000 килограмм;
• Взлётная максимальная  масса: 47 000 килограмм;
• Масса топлива вбаках: 13200 килограмм;
• Силовая установка: Д-30-II (два экземпляра);
• Номинальная тяга: 2 x 6800 килограмм*сил;
• Крейсерская скорость: 850  километров в час ;
• Перегоночная дальность: 2100 километров;
• Практический потолок: 12 100 метров;
• Длина разбега: 2200 метров;
• Pасход топлива во взлетном. режиме: 8296 килограмм в час;
• Pасход топлива в крейсерском режиме: 2300 килограмм в час;
• Pасход топлива общий: 2907 килограмм в час;
• Расход топлива на одного пассажира на один километр: 45 грамм.

Технические характеристики Ту-134Б-3

• Экипаж: три человека ;
• Пассажировместимость:   80 человек;
• Длина: 37,1 метров;
• Размах крыла: 29,0 метров;
• Высота: 9,02 метров;
• Диаметр фюзеляжа: 2,9 метров;
• Ширина салона: 2,71 метров;
• Высота салона: 1,96 метров;
• Коммерческая масса: 9000 килограмм;
• Максимальная посадочная: масса: 43 000 килограмм;
• Взлётная максимальная масса: 47 600 килограмм;
• Масса топлива в баках: 14400 килограмм;
• Силовая установка: Д-30-IIІ (два экземпляра);
• Номинальная тяга: 2 x 6930 килограмм*сил;
• Крейсерская скорость: 880  километров в час ;
• Перегоночная дальность: 2020 километров;
• Практический потолок: 10 100 метров;
• Длина разбега: 2550 метров;
• Pасход топлива во взлетном. режиме: 8454,6 килограмм в час;
• Pасход топлива в крейсерском режиме: 2062 килограмм в час;
• Pасход топлива общий: 3182 килограмм в час;
• Расход топлива на одного пассажира на один километр: 45,2 грамм.

Технические характеристики Ту-134 Ш

• Экипаж: три человека ;
• Пассажировместимость:   12 человек;
• Длина: 37,1 метров;
• Размах крыла: 29,0 метров;
• Высота: 9,02 метров;
• Диаметр фюзеляжа: 2,9 метров;
• Ширина салона: 2,71 метров;
• Высота салона: 1,96 метров;
• Максимальная посадочная: масса: 43 000 килограмм;
• Взлётная максимальная масса: 47 000 килограмм;
• Масса топлива в баках: 16500 килограмм;
• Силовая установка: Д-30-II (два экземпляра);
• Номинальная тяга: 2 x 6800 килограмм*сил;
• Крейсерская скорость: 885  километров в час ;
• Перегоночная дальность: 1890 километров;
• Практический потолок: 11900 метров;
• Длина разбега: 2200 метров.

Ту-134. Галерея.

Ту-134

https://youtube.com/watch?v=bvqAX1U5hEw

Знаки различия

Опытные образцы

СССР-45075Основные узлы первого прототипа были изготовлены на Харьковском авиазаводе №135, где серийно выпускался Ту-124. Окончательная сборка самолёта с заводским номером № 00-00 проходила на московском машиностроительном заводе № 156. Борт получил регистрационный номер СССР-45075. Первые две цифры номера обозначали тип воздушного судна, где 45 соответствовало Ту-124, хотя ещё 20 февраля 1963 года приказом ОКБ Ту-124А переименовали в Ту-134.

Первый полёт опытного образца Ту-134 состоялся 29 июля 1963 года в Жуковском. Командиром экипажа был Герой Советского Союза, заслуженный лётчик-испытатель А.Д. Калина, вторым пилотом – заслуженный лётчик-испытатель Е.А. Горюнов.Пассажировместимость первого образца была до 56 человек с экипажем из 4-5 человек.Заводские испытания закончились 6 ноября 1964-го. В 225 полётах первый прототип налетал 274 часа.

СССР-45076Второй прототип № 00-01 СССР-45076 был собран летом 1964 года. Он был подлиннее, потяжелее, с дополнительными топливными баками и пассажировместимостью до 64 человек.Здесь уже была установлена автоматическая система управления БСУ-ЗП, обеспечивавшая автоматический заход на посадку по метеоминимуму I категории ИКАО.

Первый полёт СССР-45076 состоялся 9 сентября 1964 года. Заводские испытания проводились с 20 февраля по 7 апреля 1965 года (36 полётов, 60 часов), а в июне того же года этот борт уже был представлен на международном авиасалоне Ле-Бурже. Сразу же после салона СССР-45076 выполнил полёты в Берлин, Варшаву и Прагу, чтобы получить заказы от зарубежных авиакомпаний.

Краткая история ухода самолета

В 1972 году случилась страшная авария – АН-10 был разбит под Харьковом. После этого во всем СССР был принят указ о переоборудовании всех полос для взлета и посадки для приземления Ту-134. В 1984 самолет перестал производиться, но в будущем выпустили еще пару единиц. Завершающий «свисток» был изготовлен в Харьковском авиазаводе в 1989 году.

В 2002 году начался уход ТУ-134. В странах Европы появились правила, которые гласили, что «свисток» не подходит для перелетов по некоторым параметрам. По этой причине лайнер был переведен на внутренние маршруты, которые проходили в странах СНГ.

В 2011 году Дмитрий Медведев приказал убрать «свисток» из пользования. Это случилось после масштабной аварии пассажирского суда, которое летело по маршруту Москва — Петрозаводск. В этой аварии умерло 45 людей. По этой причине самолет больше не применялся для перевозок людей. В 2004 году в Тульской области случилась авиакатастрофа, в которой умерло 44 пассажира. Была еще авария в 2007 году на рейсе Сургут – Самара – Белгород. Из-за ошибки экипажа погибло 7 человек.

Был подсчитан рейтинг самых опасных самолетов в мире и «свисток» оказался на шестой позиции. На протяжении 1 098 700 часов полета случалась одна авария, которая забирала жизни людей. В последний раз от «свистка» полностью отказались в 2015 году. Множество авиакомпаний не пользуются этим самолетом, но все еще можно найти его в некоторых аэропортах.

История создания ТУ-134 была положена в далеком прошлом и теперь каждый имеет возможность посмотреть на «стилягу» в музее старых воздушных судов. Это можно сделать на авиабазе Энгельс, в Кишиневе и на стоянке аэровокзала авиакомпании AirMoldova.

Кабина Ту-134

Похожее

Ан-24 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-96 Скорость. Размеры. Вместимость. История. Грузоподъемность

Ту-154 Скорость. Размеры. Вес. Вместимость. Расход топлива. История

Як-40 Двигатель. Размеры. Вместимость. Дальность полета. Практический потолок. История

Ил-62 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ту-144 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-18 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-14 Двигатель. Размеры. История. Дальность полета. Практический потолок

Ан-2 Двигатель. Размеры. История. Дальность полета. Практический потолок

Ан-148 Скорость. Стоимость. Размеры. История. Вместимость. Расход топлива

Ан-14 Пчёлка Скорость. Размеры. Вес. Вместимость. История. Грузоподъемность

Ту-114 Скорость. Размеры. Вес. Вместимость. История. Грузоподъемность

Як-42 Скорость. Размеры. Вместимость. Расход топлива. История. Дальность полета

Ил-114 Двигатель. Размеры. Дальность полета. Практический потолок

Ан-3 Двигатель. Размеры. Дальность полета. Практический потолок

Як-12 Скорость. Размеры. Вес. История. Вместимость. Грузоподъемность

Ту-334 Скорость. Размеры. Вес. История. Вместимость. Дальность полета

Як-52 Двигатель. Размеры. Дальность полета. Практический потолок

Ту-204 Двигатель. Размеры. Дальность полета. Практический потолок. Расход топлива. Цена

Ту-104 Двигатель. Размеры. История. Дальность полета. Практический потолок

Су-29 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-86 Двигатель. Размеры. Дальность полета. Практический потолок

Ту-134 Скорость. Размеры. Вместимость. Расход топлива. История. Дальность полета

Су-31 Скорость. Стоимость. Размеры. История. Грузоподъемность

Ту-124 Скорость. Размеры. Вместимость. Вес. История. Дальность полета

Ан-10 Скорость. Размеры. Вес. История. Вместимость. Грузоподъемность

Ан-140 Скорость. Стоимость. Размеры. Вместимость. Расход топлива. История

Бе-30 / Бе-32К Двигатель. Скорость. Размеры. Дальность полета. Практический потолок

Ан-38 Скорость. Размеры. Вес. История. Вместимость. Дальность полета

Бe-103 Скорость. Стоимость. Размеры. Вес. История. Вместимость

Ил-103 Двигатель. Размеры. Вместимость. Грузоподъемность. Дальность полета. Практический потолок

Су-26 Двигатель. Размеры. Дальность полета. Практический потолок

Як-58 Скорость. Размеры. Вес. История. Дальность полета. Практический потолок

АНТ-20 Максим Горький Скорость. История. Двигатель. Размеры. Дальность полета

ЛК-1 (НИАИ-1 Фанера-2) История. Размеры. Двигатель. Дальность полета

МиГ-8 Утка Двигатель. Размеры. История. Дальность полета. Практический потолок

Ту-110 Двигатель. Размеры. Дальность полета. Практический потолок. История

Авиатика-МАИ-890 Двигатель. Размеры. Скорость. Дальность полета. Практический потолок

Як-50 Скорость. Размеры. История. Дальность полета. Практический потолок

Як-55 Скорость. Размеры. Вес. История. Дальность полета. Практический потолок

АНТ-35 (ПС-35) Двигатель. Размеры. История. Дальность полета. Практический потолок

Ил-12 Двигатель. Размеры. История. Дальность полета. Практический потолок

Самолет К-5 Двигатель. Размеры. История. Дальность полета

Як-53 Размеры. Дальность полета. Вес. Практический потолок

ХАИ-1 Двигатель. Размеры. История. Дальность полета. Практический потолок

МАИ-223 Китенок Фото. Видео. Характеристики. Двигатель

АИР-6 Двигатель. Размеры. История. Дальность полета. Практический потолок

ПС-89 (ЗИГ-1) Двигатель. Размеры. История. Дальность полета. Практический потолок

САМ-5 Двигатель. Размеры. История. Дальность полета. Практический потолок

Самолет Сталь-3 Двигатель. Размеры. История. Дальность полета

Самолет АНТ-1 Двигатель. Размеры. История. Дальность полета

Самолет К-1 Двигатель. Размеры. История. Дальность полета

Самолет У-8 Конек-Горбунок История. Размеры. Двигатель

You have no rights to post comments

Мониторинг цен UXprice

Технические характеристики

Самолет Ту-134 (дьявол небес) способен без дозаправки преодолевать расстояния до 2 тыс. км, и набирать высоту соответствующую 12 км. Пассажиро-вместимость машины варьируется от 60 до 80 человек (в зависимости от модели). В самолетах, действующих на международных маршрутах, салон разделён на классы, и соответственно вмещает меньше пассажиров, чем внутренние перевозчики.

Вес самолета

В зависимости от модификации вес ТУ-134 изменялся. Так, масса пустой базовой проектной модели с застекленным носом была всего 29 000 кг. При этом его взлетный и посадочный вес соответствовал 43 000 кг, а максимальный взлетный — 45 т. Но уже первая серийная модификация Ту-134А имеет взлетный вес 47 000 кг, что позволяло машине поднять в воздух почти 20 т груза. У модернизированного Ту-134Б конструкторы еще снизили массу пустого самолёта, и тем самым увеличили грузоподъемность машины.

Скорость самолета

Скорость первых моделей Ту -134 не превышала 780 км\ч, но вскоре параметры крейсерской скорости модификации А были повышены до 850 км\ч.

Для сравнения крейсерская скорость Боинга 737-500, выпущенного в конце 80-х, — 807 км\ч.

Межремонтный ресурс

В 2002 г. Роскосмос и Минтранс РФ утвердили срок службы российских авиалайнеров. Так для Ту-134 и его модификаций А и Б, которые эксплуатируются отечественными предприятиями, был установлен межремонтный ресурс в количестве 8 тысяч летных часов на 5 тысяч полетов сроком на 9 лет (решение n 24.9-113ГА).

Аэродинамика Ту-134А (Бехтир)

В 1977 г. выходит пособие для авиационных вузов В.П. Бехтира «Практическая аэродинамика самолета Ту-134А». В учебнике подробно и доступно изложены геометрические и компоновочные выкладки самолета. Автор анализирует летные возможности машины, как для стандартных ситуаций, так и для внештатных (в случаях отказа двигателя или обледенения самолета).

Он подчеркивает, что именно инженерное решение разместить двигатели в хвосте фюзеляжа, на спец пилонах позволяла улучшить аэродинамические данные лайнера за счет применения «чистого крыла». А также свести к минимуму шумовые помехи в кабине летчиков и в салоне для пассажиров, и сократить нагрузку, оказываемую газовыми струями действующих двигателей на фюзеляж.

Время разбега самолета

На продолжительность взлета авиалайнера влияет масса самолета, аэродинамические особенности:

• Ветер;
• атмосферное давление;
• влажность воздуха и прочие факторы.

Средняя цифра для ТУ-134 составляет 56 секунд при взлетной скорости 170 км\ч.

Игра навсегда

Сейчас существует огромное количество вариантов игры в шашки. На любой вкус — от чопорных и медлительных английских chekers, где простым шашкам нельзя бить назад, а дамкам разрешается перемещаться лишь на одну клетку, до энергичных и динамичных русских. Поля тоже бывают разной величины; кому для выстраивания хитроумных композиций не хватает стандартной 64-клеточной доски, пожалуйте на 100-клеточное или даже 144-клеточное поле. Для особо утончённых любителей сражений на доске есть даже гибрид шашек и шахмат — «шашматы». Его в 1948 году придумал американский математик Соломон Голомб. Здесь, как в шашках, фишки ходят только по чёрным полям; как в шахматах, они могут, достигнув противоположного края доски, превращаться в ферзей и другие шахматные фигуры. В России первый национальный шашечный турнир состоялся в 1894 году. Его победителем стал известный пропагандист шашечной игры Сергей Андреевич Воронцов. С тех пор российские мастера успешно выступали и на международных соревнованиях, организуемых Международной федерацией шашек. При этом наибольшее количество побед нашим игрокам приносили соревнования по русским шашкам на 64-клеточной доске (что неудивительно). А вот на 100-клеточной доске больше везло французам — что также неудивительно, ведь именно французы и придумали эту разновидность игры. Любопытно также, что игра в шашки объединяет людей не только разных стран и слоёв населения, но и различного культурного уровня. Так, один из чемпионов мира XX века (родом из Центральной Африки) был малограмотен. Записать ход было для него большой проблемой. Но это не мешало ему побеждать.

Метки: Древний Египет, игра, Тайны 20 века, Древняя Греция, Древний Рим, спорт, шашки

История создания

Согласно распространенной точке зрения, инициатор создания Ту-134 — Никита Сергеевич Хрущев. Генеральный секретарь Советского Союза во время своего визита во Францию был настолько впечатлен демонстрационным полетом «Каравеллы», что вернувшись на родину поставил перед Советом министров задачу создать пассажирский лайнер для потребностей гражданской авиации. В 60-х годах поршневые самолеты стали постепенно сменяться реактивными, которые были способны развивать высокую скорость и брать на борт большее количество пассажиров.

Первым реактивным самолетом Советского Союза стал Ту-104, разработанный в конструкторском бюро Туполева. Для его создания использовались чертежи и схемы советского тяжелого двухмоторного многоцелевого реактивного самолета Ту-16. При разработке первого советского ближнемагистрального реактивного пассажирского лайнера были использованы узлы предыдущей разработки Ту-104, которые уменьшились в размерах на 1/5 от габаритов оригинальной конструкции. Ту-104 отличается увеличенным диаметром фюзеляжа и измененной конструкцией крыла.

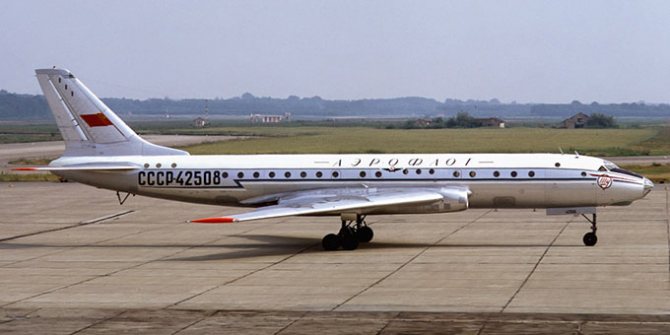

Ту-104

Ту-124 представляет собой уменьшенную копию Ту-104, на которой впервые были задействованы двухконтурные турбореактивные силовые агрегаты. После пробного запуска Ту-124, закончившегося неудачей, перед советскими конструкторами была поставлена задача создать достойную замену пассажирскому самолету, рассчитанному на короткие перелеты. Ту-134УБЛ выпускался Харьковским авиационным заводом до 1984 года. За этот период было выпущено 9 десятков самолетов данной модификации.

Ту-124

Основным предназначением Ту-134УБЛ является подготовка пилотов бомбардировщиков в различных метеорологических условиях. Курсанты обучаются управлению тяжелым самолетом, а также особенностям взлета и захода на посадочную полосу в автоматическом и директорном режимах. УБЛ предназначен для одновременного обучения дюжины курсантов, размещающихся в трех рядах салона и поочередно проходящих подготовку на кресле второго пилота. Согласно кодификации NATO, самолету УБЛ был присвоен индекс «Crusty-B».

Вам доводилось летать на Ту-134УБЛ

ДаНет

Черные береты в армии России сегодня

После распада СССР почти вся морская пехота вошла в состав ВМФ России. Несмотря на отдельные сложности с финансированием, данный род войск остался востребованным

Снабжению и подготовке черных беретов морской пехоты России уделяется особое внимание

В российском флоте морская пехота занимает важное место, выполняя схожие задачи с временами Петра Первого. Основной акцент делается на проведении береговых операций по захвату объектов инфраструктуры противника. Также в их задачи входит поддержка сухопутных войск как в крупных сражениях, так и в качестве диверсионных спецотрядов

Также в их задачи входит поддержка сухопутных войск как в крупных сражениях, так и в качестве диверсионных спецотрядов.

С этим читают

Ту-134 в музеях и на постаментах

Тип	Бортовой номер	Местонахождение	Изображение
Ту-134А		Установлен на площадке перед цехом № 5 окончательной сборки самолётов на Харьковском авиационном заводе
Ту-134А	CCCP-65601, серийный номер 6350003	Государственный музей авиации Украины
Ту-134А	CCCP-65743, серийный номер 2351605	Государственный музей авиации Украины
Ту-134		Установлен перед въездом на прилегающую территорию Кишинёвского международного аэропорта
Ту-134УБЛ	43	Государственный музей авиации Украины
Ту-134УБЛ	42	Государственный музей дальней авиации Украиныhttp://spotters.net.ua/file/?id=83309
Ту-134А		Аллея почёта авиации в Нижневартовске (ХМАО)
Ту-134А	RA-65880	Установлен рядом с аэропортом в Воронеже
Ту-134А	RA-65132	Установлен рядом с аэропортом в городе Салехард
Ту-134А		Установлен при Аэровокзальной площадкой Международной Аэропорта Худжанд

Ил-112 – это прошлое или будущее

Пассажирский самолет

Ту-134 – это узкофюзеляжный пассажирский авиалайнер, коммерческая эксплуатация которого началась уже в 1967 году. Первые же полеты показали, насколько эта машина надежна, устойчива и проста в обслуживании. Благодаря сочетанию таких нужных качеств Ту-134 уже через год после выхода в массовое производство приобрели германские и польские компании.

Кабина пилотов

Существует две основные модификации Ту-134 – это А и Б. Считается, что модель А имеет стеклянный нос, что обеспечивает экипажу колоссальный визуальный обзор, а самолеты типа Б – только «деревянный», то есть закрытый. На самом деле Ту-134А так же может иметь неостеклённую носовую часть. В кабине пилотов на таких моделях тесновато, и кресло штурмана расположено практически в проходе. Такое компромиссное решение приняли конструкторы с целью расширить багажный отсек, который располагается непосредственно за спиной штурмана. Там же находится и знаменитый «черный ящик».

Кабина любой модификации Ту-134 также состоит из нескольких перегородок, панелей управления, облегченной отделки стен и потолка, фанерных или выполненных из пенопласта багажных полок.

Взлет Ту 134. Вид из штурманской кабины.

Салон

Двух классовый пассажирский салон является самым распатроненным модификации.

В салоне бизнес-класса Ту-134 более мягкие сиденья. Расстояние между креслами от 1 метра до 1,3, что позволяет раскладывать их почти до горизонтального положения, и при этом не нарушать комфорт сидящего позади пассажира. Места бизнес-класса расположены в первых 2-х рядах пассажирского салона. Наиболее привлекательными считаются кресла у иллюминаторов, которые обеспечивают отличный обзор пассажирам. А наименее удобными здесь являются места 2-го ряда, граничащие с проходом, так как расположены в непосредственной близости от подсобных помещений и туалета.

В салоне эконом-класса кресла расположены, как и в бизнесе по типу «2-2», и потому между ними находится широкий проход, не характерный для категории «эконом». Обычно в салоне 14 рядов, но счет начинается с 5. Так что первый ряд эконома расположен под №5, а последний – под №19.

Лучшие места эконом-класса Ту-134 расположены в рядах 5 и 13, так как располагают большим промежутком для ног по сравнению с другими креслами.

А самыми неудачными признаны места в 18 — 19 рядах из-за близости туалетных помещений.

Эксплуатация

Страны, где используется Ту-134. Красные — текущие эксплуатанты; Синие — бывшие.

Самолёты семейства Ту-134 производились в Харькове в 1966—1984 годах. В 1984 году серийное производство было свернуто, но в последующие годы было построено ещё несколько экземпляров. Последний Ту-134 сошёл со стапелей Харьковского авиазавода 30 июня 1989 года. Всего за 23 года было произведено 854 самолёта. К моменту окончания серийного производства Ту-134 стал третьим по числу выпущенных экземпляров советским реактивным самолётом (уступая Як-40 и Ту-154) и самым массовым магистральным.

За долгие годы эксплуатации Ту-134 показал свою надёжность и экономичность, отвечая всем требованиям времени. По показателям коэффициента надёжности Ту-134 зарекомендовал себя практически безотказным. Выдающейся особенностью самолёта являются непревзойдённые до сих пор ограничения по величинам встречной (30 м/c) и боковой (20 м/с) составляющих ветра при взлёте и посадке. В условиях СССР, где подавляющее большинство аэродромов имели только одну ВПП, это качество сыграло заметную роль в повышении регулярности полётов. До начала 1990-х годов парк Ту-134 только в СССР перевёз около 500 млн пассажиров и сегодня продолжает работать на линиях стран СНГ и в ВВС. Кроме пассажирских перевозок, отдельные модификации Ту-134 используются в военной и сельскохозяйственной авиации. Так, на Ту-134УБЛ проходят тренировку лётчики дальней авиации (модификация для подготовки пилотов Ту-22М), на Ту-134Ш — штурманы (в салоне имеется несколько полноценных рабочих мест для штурманов-навигаторов Ту-22М). Построено некоторое количество машин для пассажирско-транспортных перевозок командных кадров ВС (штабных), в том числе и оборудованных спецсвязью (ЗАС), на базе Ту-134А.

Ту-134УБЛ «Волга» из состава 1449 авиабазы Тамбов

Ту-134 считается одним из самых шумных самолётов в мире. После вступления в действие Главы 3 приложения 16 Международной организации гражданской авиации в 2002 году, ужесточившей шумовые нормы для воздушных судов, эксплуатация Ту-134 в странах ЕС была запрещена, и сегодня он используется почти исключительно на внутренних маршрутах России и стран СНГ.

После катастрофы Ту-134 в аэропорту Курумоч в марте 2007 года было объявлено о том, что к 2015 году эксплуатация самолётов этой модели будет прекращена. С 1 января 2008 года обладатель одного из крупнейших флотов Ту-134, «Аэрофлот», прекратил их эксплуатацию. Часть самолётов была передана в дочерние компании «Аэрофлот-Норд» и «Аэрофлот-Дон», часть продана, часть списана.

На начало 2006 года в эксплуатации находилось 245 Ту-134, из них 162 — в России. К середине 2007 года число российских Ту-134 сократилось до 146, ещё через год — до 117, к началу 2009 года примерно до 100 штук. Они заменяются на Boeing 737, Airbus A319, Ан-148. В перспективе на смену последним Ту-134 должны были прийти самолёты проекта Superjet 100. Большинство летающих в России машин используются как бизнес-чартеры.

23 июня 2011 года Президент России Дмитрий Медведев поручил Минтрансу рассмотреть возможность полного вывода лайнеров Ту-134 из эксплуатации на регулярных рейсах с 2012 года. Таким образом, уже в ближайшие годы Ту-134 может стать историей.

По состоянию на февраль 2012 года в эксплуатации в мире находилось порядка 120 самолётов Ту-134, из них более 100 — в России. С 1 января 2012 года к полётам на территории России допускаются только самолёты, дополнительно оборудованные системой предупреждения столкновения с землёй.

Литература

Модификации

Ту-134 (1966—1970)

Базовая проектная модификация с застеклённым носом. Самолёты первой серии могли взять на борт до 64 пассажиров, позже число возрастает до 72. Первые Ту-134 были оснащены двумя двигателями Д-20П-125 (2 × 5800 кгс). Изначально самолёт выпускался под обозначением Ту-124А

. Весной 1969 года Ту-134 был представлен на авиасалоне в Ле-Бурже. Всего самолётов базовой версии было выпущено 78 штук, включая 2 опытных (1963) и 9 предсерийных (1964—1965), 30 из них были поставлены на экспорт в ГДР и Польшу. Самолёты оснащались двигателями Д-30 I серии (2 × 6300 кгс). Для уменьшения длины пробега устанавливался тормозной парашют.

Ту-134А (1970—1980)

Ту-134А — первая серийная модификация. Самолёт выпускался с апреля 1970 года до 1980 года. На Ту-134А установили более совершенные двигатели Д-30 второй серии с уменьшенным расходом топлива и реверсом тяги, благодаря чему от тормозного парашюта, которым оснащали самолёт Ту-134, удалось отказаться, а в хвостовой части фюзеляжа, где размещался парашют, была установлена вспомогательная силовая установка (ВСУ) ТА-8. Кроме этого, фюзеляж Ту-134А стал длиннее на 2,1 м, число пассажирских кресел возросло до 76. Часть Ту-134А была выпущена с радиолокатором «Гроза-134», вследствие чего рабочее место штурмана было перенесено в пилотскую кабину и находилось в проходе. Эти самолёты приобрели вид, характерный для Ту-134Б.

• Ту-134А-2 — самолёт с переделанным стеклянным носом.
• Ту-134А-3 — вторая серия, с усовершенствованными турбореактивными двигателями Соловьёва Д-30 третьей серии.
• Ту-134АК — самолёт с салоном 1 класса на 24 места и салоном «люкс» на 13 пассажиров. Отличался наличием второй двери для пассажиров со встроенным трапом. Часть самолётов оборудовалась средствами спецсвязи. Выпускался, в основном, для ВВС и правительственных перевозок.
• Ту-134А «салон» — аналог Ту-134АК с одной дверью.

Ту-134Б (1980—1984)

Модернизированный Ту-134А. Снижена масса пустого самолета, добавлены большие задние аварийные выходы, экипаж сократился до 3 человек, разработана новая компоновка салона, грузового отсека и подсобных помещений, пассажировместимость увеличилась до 80 мест. Серийное производство началось в марте 1980 года. Вместо остекленной носовой кабины штурмана установлена радиолокационная система «Гроза-134». Управление силовой установкой, триммером руля высоты и навигационной системой перенесено на центральный пульт. В отличие от Ту-134А с «радарным носом» было установлено 2 экрана локатора на боковых пультах вместо одного посередине Некоторые модели Б имеют увеличенный запас топлива.

• Ту-134Б-3 — модернизированный самолёт Ту-134Б с двигателями Соловьёва Д-30 третьей серии.
• Ту-134БВ — модификация для доставки челноков на большую высоту с последующим запуском их в космос.
• Ту-134Б «салон» — самолёт повышенной комфортности на базе Ту-134Б. Отличался наличием второй двери, в хвостовой части, для пассажиров. Изготовлено 7 самолётов. Ещё несколько самолётов переоборудовано из пассажирских Ту-134Б (при этом вторая дверь отсутствовала).
