Сау мста-с 2с19

Примечания

Комментарии

1. На максимальном заряде.
2. Без ведения стрельбы имеется возможность кругового вращения башней на 360°.
3. При стрельбе прямой наводкой угол горизонтального наведения составляет 225°.

Источники

1. ↑ Белогруд В., Желтоножко О. Мста по-уральски. Борьба за самоходную артиллерию // Арсенал. Военно-промышленное обозрение. — М.: Издательский дом А4, 2010. — Вып. 20. — № 2. — С. 87, 90.
2. ↑ Кочнев Е. КрАЗ ЧР-3130/3120 (1982 – 1985 гг.) // Секретные автомобили Советской армии. — 2011. — 201 с.
3. ↑ Белянская О. Часть 2. 1980—1989 гг. Отделение № 2 // 40 лет на страже отечества и мира. Книга очерков / Под ред. Споршева Г. М. — Юбилейное подарочное издание. — Нижний Новгород: ОАО «ЦНИИ „Буревестник“», 2010. — С. 31. — 106 с.
4. 152-мм гаубицы 2А65 и 2С19. Техническое описание и инструкция по эксплуатации. Часть 3. Боеприпасы. — М., 1999. — С. 5—7.
5. ↑
6. Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Класс 1320. Боеприпасы и артиллерийские выстрелы калибром свыше 125-мм. Выстрелы к 152-мм артиллерийским системам Д-20, МЛ-20, 2С3М, 2А65, 2С19. — М.: Издательский дом «Оружие и технологии», 2006. — Т. 12. — С. 192—198. — 848 с. — ISBN 5-93799-023-4.
7. Широкорад А. Б. Самоходки. 152-мм гаубица 2С19 «Мста-С» // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 1996. — № 6. — С. 30.
8. Часть 2 // ТС РГ № 187. Таблицы стрельбы для равнинных и горных условий 152-мм гаубицы 2А65 и 152-мм самоходной гаубицы 2С19. — Второе издание, дополненное и переработанное. — М.: Министерство обороны Российской Федерации, 2005.
9. ↑ Ствольная артиллерия зарубежных стран. Штатные самоходные гаубицы. Основные параметры и характеристики // Ствольная полевая артиллерия. — Издание второе. — М.: Военное издательство Министерства обороны СССР, 1988. — С. 7—12. — 90 с.
10. ↑ Foss J. C. ZTS 152 mm self-propelled gun-howitzer Dana // Jane’s Armour and Artillery 2001—2002. — Jane’s Information Group, Inc., 2001. — 938 p. — ISBN 9780710623096.
11. ↑ Foss J. C. 155 mm Self-propelled Artillery System NORA // Jane’s Armour and Artillery 2001—2002. — Jane’s Information Group, Inc., 2001. — 938 p. — ISBN 9780710623096.
12. Mihulec R. Arsenal for Aggression. Armored Vehicles of Warsaw Pact. — Hong Kong: Concord Publications, 1994. — P. 50—51. — ISBN 962-361-917-0.
13. О’Мэлли Т. Дж. Современная артиллерия: РСЗО, орудия, миномёты = Artillery: guns and rocket systems. — Издание на русском языке. — М.: «ЭКСМО-пресс», 2000. — С. 86. — 160 с. — ISBN 5-04-005631-1.
14. Foss J. C. LIW G6 155 mm self-propelled gun-howitzer // Jane’s Armour and Artillery 2001—2002. — Jane’s Information Group, Inc., 2001. — 938 p. — ISBN 9780710623096.
15. Foss J. C. Giat Industries CAESAR 155 mm self-propelled gun // Jane’s Armour and Artillery 2001—2002. — Jane’s Information Group, Inc., 2001. — 938 p. — ISBN 9780710623096.
16. Foss J. C. Soltam Systems 155 mm ATMOS 2000 SPG // Jane’s Armour and Artillery 2001—2002. — Jane’s Information Group, Inc., 2001. — 938 p. — ISBN 9780710623096.

История

Советская гаубица «Акация» поступила на вооружение в 1971 году. В то время она приблизительно соответствовала по характеристикам западным аналогам, в частности американской самоходке M109.

Европейские страны активно разрабатывали передовую модель САУ SP70 с баллистическими показателями FH70, способной поражать цели на расстоянии порядка 24–30 км. Такая дальность стрельбы превосходила советские артиллерийские установки и позволяла успешно бороться с отрядами подкрепления еще до их прибытия.

Примерно в то же время в СССР начались работы по созданию артиллерийской боевой единицы нового поколения. Ряд научно-исследовательских проектов определили направление развития военной отрасли стран НАТО и перспективы СССР. Результатом стало сокращение имеющегося количества калибров различных артиллерийских систем и боеприпасов к ним и приведение к единому стандарту систем залпового огня для различных родов войск.

Первые работы по созданию гаубицы нового поколения начались в 1976 году в стенах «Уралтрансмаша», руководил процессом Ю. В. Томашов. Идея заключалась в проектировании машины, обладающей мощностью и баллистическими характеристиками 152-мм буксируемой гаубицы. Орудие создавалось отдельно в Волгограде на заводе «Баррикады» под руководством Г. И. Сергеева. Образец получил рабочее название «Объект 316».

Параллельно велись исследования по созданию альтернативной версии с открытым оружием и автоматизированной системой подачи снарядов «Объект 327». Тестовый образец представлен в 1976 году, однако был выявлен ряд недостатков, устранение которых оказалось чрезмерно дорогостоящим. Впоследствии все силы были брошены на разработку «Объекта 316», который в 1980 году обрел официально наименование 2С19 «Мста-С» (152 мм).

Гаубица создана на основе танка Т-72, но при испытании выявились недоработки. Например, большой отвод орудия в сторону после выстрела. Было решено оставить геометрию танка, но при конструкции башни пойти по другому пути, при этом элементы ходовой части позаимствовали у Т-80.

Потом был проведен ряд испытаний, которые выливались в работу над ошибками, а в 1989 году самоходная гаубица 2С19 «Мста-С» поступила на вооружение в ряды Вооруженных сил СССР.

О преимуществах моделей CZ 550

Общие полномочия

Права и обязанности прокурора прописаны в Законе Российской Федерации «О прокуратуре». Некоторые из них представлены ниже:

1. Предъявив служебное удостоверение, прокурор получает доступ к любым помещениям и право свободно перемещаться по всей территории поднадзорного объекта.
2. Уполномочен проверять исполнение законов (при поступлении в органы прокуратуры информации о фактах их нарушения).
3. Имеет абсолютный доступ к документам и материалам, а также вправе требовать от руководителя и другого должностного лица поднадзорного объекта представить все необходимые документы.
4. Может вызывать должностное лицо и граждан для объяснений по поводу нарушения закона, если таковое имеется.
5. Имеет право проводить прокурорскую проверку и ревизию.

Основные права и обязанности прокурора предоставляют возможность совершать действия:

• выносить протесты, не противоречащие закону;
• записывать представления об устранении нарушений;
• обращаться в суд с требованиями официально признать то, что правовой акт является недействительным (так как отменить его имеет право только суд);
• выносить письменное постановление о возбуждении уголовного дела (а также гражданского, арбитражного и так далее);
• письменно требовать привлечения виновного лица к ответственности.

Прокурорская деятельность делится на представление стороны обвинения в суде и надзорно-следственную деятельность. Прокурор вправе выбрать направление и заниматься продвижением дела. Но стоит учесть тот факт, что деятельность прокурора в качестве обвинителя подразумевает не только принятие обвинительных доказательств от следователя, но еще и передачу дела в суд. После чего ему будет необходимо доказывать вину подсудимого на протяжении всего процесса. Обязанность прокурора заключается в том, что он должен грамотно излагать суть своего обвинения. Именно уверенная позиция в суде и достойный отпор доказательствам со стороны защиты дает шансы на вынесение обвинительного приговора.

Если решение судьи не устраивает прокурора, то у него есть полное право подать апелляцию на пересмотр дела в вышестоящем суде. Таким правом наделена не только сторона обвинения, но и защита (ответчик или адвокат). Специалисты надзорно-следственного органа обязаны рассматривать жалобы на нарушения прав и свобод граждан Российской Федерации. Любое дело или рассмотрение начинается с письменного заявления.

Если нарушение имеет место, то прокурор обязан немедленно отреагировать на заявление. Именно это и является общей характеристикой прав и обязанностей прокурора. Причем на рассмотрение письменного заявления с фактами, доказывающими вину, — оно обязательно должно быть на столе у прокурора — дается определенное время.

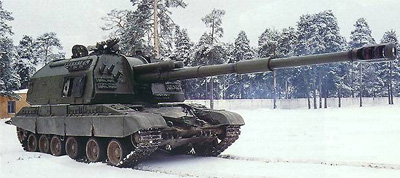

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ТТХ И ОБОРУДОВАНИЕ САУ «МСТА-С»

Гусеничное шасси машины унифици­ровано с шасси основных танков Т-72 и Т-80. Корпус САУ «Мста-С» по конструкции и геомет­рии подобен корпусу танка Т-72, но имеет более слабую бронезащиту и не имеет комбинированного бронирования лобового листа. Бронирование защищает машину от крупнокалиберных пуль и осколков.

В массивной сварной башне установлена 152-мм нарезная гаубица 2А64, снабженная дульным тормозом и эжекционным устройством для продувки канала ствола с системами наве­дения и прицеливания. Максимальная даль­ность стрельбы — 24700 м (активно-реактивными снарядами – 28900 м), скорострель­ность — 7-8 выстр./мин. Углы наведения: горизонтальный — 360°, вертикальный от -3° до +65°. Стреляные гильзы автоматичес­ки выбрасываются через люк под стволом орудия. Заряжание орудия – раздельно-гильзовое, производится с двух конвейеров (для снарядов и зарядов). Поиск нужного боеприпаса и управление процессом заряжания осуществляется системой авто­матизированной подачи и хранения снаря­дов,  включающей в себя конвейер подачи снарядов с грунта и укладку с программиру­емой выдачей. Боекомплект орудия составляет 50 выстрелов, и располагается в башне на стеллажах. Масса одного снаряда составляет до 42 кг. При подаче снарядов с грунта скорострельность падает до 6 выстр./мин., зато внутренний боекомплект не расходуется.

Гаубицей «Мста-С» может применяться широкая номенклатура снарядов: осколочно-фугасные и осколочно-фугасные корректируемые (в т.ч. управляемые боеприпасы с лазерной подсветкой 3ОФ39 «Краснополь»), кассетные с осколочными и кумулятивно-осколочными боевыми элементами,  постановщики помех КВ- и УКВ-связи.

В качестве оружия самообороны от легких боевых машин, самолетов и вертолётов на САУ «Мста-С» установлен 12,7-мм зенитный пулемет НСВТ с боекомплектом 300 патронов в 6 лентах.  Он управляется дистанционно из башни.

Масса машины составляет 42 т, экипаж — пять человек (при подаче боеприпасов с грунта – 7 человек).

Двигатель В-84А мощностью 780 л.с. позволяет самоходной гаубице раз­вивать максимальную скорость по шоссе 60 км/ч. Преодолеваемый подъем составляет 25 градусов. Запас хода САУ «Мста-С» составляет 500 км.

Наблюдение и прицеливание обеспечивается панорамным прицелом 1П22 и прицелом прямой наводки 1П23. Гаубица наводится электрическим приводом 2Э46, который обеспечивает автоматическое наведение в вертикальной плоскости и в горизонтальной – от пульта управления. После каждого выстрела ствол гаубицы автоматически возвращается в исходное положение.

Взаимодействие орудий батареи на дальности до 500 м обеспечивается при помощи системы приема и передачи данных стрельбы 1В122. Внутренняя связь обеспечивается при помощи телефонной аппаратуры 1В116 на 7 абонентов. Внешняя – при помощи УКВ-радиостанции Р-173 с дальностью действия до 20 км.

Также САУ «Мста-С» оборудована:

• противопожарным оборудованием трехкратнго действия;
• двумя ФВУ;
• системой самоокапывания;
• термодымовой аппаратурой, работающей от основного двигателя;
• системой 902В «Туча» для стрельбы 81-мм дымовыми гранатами;
• двумя танковыми дегазационными приборами.

Перспективное орудие

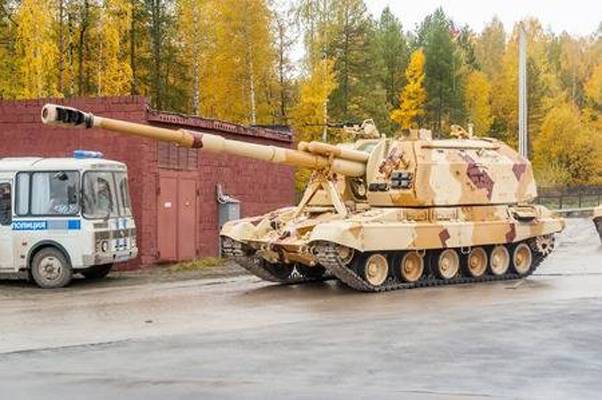

2С19М1-155 предназначена для уничтожения артиллерийских и миномётных батарей, танков и другой бронированной техники, живой силы, а также пунктов управления, оборонительных сооружений и других целей.

Она может вести огонь с закрытых позиций, по наблюдаемым и ненаблюдаемым целям, а также прямой наводкой, в том числе в горных условиях.

Кроме снарядов 155-мм стандарта НАТО, гаубица может вести огонь управляемыми снарядами «Краснополь-М», которые способны поражать малоразмерные цели на расстоянии до 17 км.

Система управления наведением и огнём (АСУНО) позволяет автоматизировать расчёт установок для стрельбы, наводку орудия, восстановление после выстрела, а также обеспечивает выполнение противоогневого манёвра с автономным определением текущих координат.

• Самоходная артиллерийская установка (САУ) «Мста-С» во время динамического показа вооружений, военной и специальной техники в рамках Международного военно-технического форума (МВТФ) «Армия-2020» на полигоне Алабино в Московской области
• РИА Новости

По данным Рособоронэкпорта, использование АСУНО позволяет сократить время развёртывания самоходной гаубицы на огневой позиции в полтора-два раза, на 25—30% повысить готовность к открытию огня и в два раза повысить её живучесть.

«Мста-С» калибра 155 мм может поражать цели на расстоянии до 41 км, дальность стрельбы может меняться в зависимости от типа используемых снарядов. Скорострельность гаубицы составляет от шести до восьми выстрелов в минуту при возимом боекомплекте в 45 выстрелов.

При этом она оснащена оригинальным механизмом подачи снарядов с грунта, что позволяет вести стрельбу с высоким темпом без расхода возимого боекомплекта.

Также по теме

«Будут наводить ужас на противников, как «Катюши»: на что способны новые реактивные снаряды для огнемёта ТОС-2 «Тосочка»

Государственные испытания новейших реактивных снарядов для тяжёлой огнемётной системы ТОС-2 «Тосочка» начнутся в 2021 году. Об этом…

Масса машины составляет 43 т — это наименьший вес в классе самоходных гаубиц калибра 155 мм с длиной ствола 52 калибра. 12-цилиндровый дизельный двигатель мощностью до 840 л. с. позволяет развивать скорость до 60 км/ч.

Шасси гаубицы «Мста-С» с калибром 155 мм изготовлены с применением узлов от основного боевого танка Т-90 и позволяют машине преодолевать водные преграды глубиной до 5 м и шириной до 1 км.

БПЛА «Орлан-10Е», во взаимодействии с которым работает «Мста-С», представляет собой многофункциональный комплекс для ведения воздушной разведки. Он может использоваться для обнаружения целей в любое время суток и при сложных метеоусловиях, а также способен вести обнаружение и идентификацию базовых станций GSM и сотовых сетей связи.

Этот комплекс обеспечивает высокую точность определения координат целей, обладает высокой автономностью и мобильностью и имеет закрытый канал связи, что обеспечивает его устойчивое управление.

Алексей Леонков в беседе с RT отметил, что в условиях современных боевых действий применение подобных комплексов в сочетании со ствольной артиллерией становится необходимым.

«В данном случае БПЛА играет одну из ключевых ролей: разведывает цели и в режиме реального времени передаёт их, после чего артиллерийские комплексы типа «Мста-С» поражают объекты противника», — пояснил эксперт.

С такой оценкой согласен и военный эксперт полковник в отставке Виктор Литовкин.

При этом «Мста-С» — автоматизированное орудие, которое может получать информацию не только с БПЛА, но и со спутников, отметил Виктор Литовкин.

«У данной системы очень хорошие прицельные устройства, оптика, системы инфракрасного наблюдения за полем боя, хорошая автоматика заряжания, в том числе её можно заряжать с земли. В отличие от других российских гаубиц, у неё единый снаряд вместе с гильзой. В целом это довольно хорошая система. Но ей на смену уже идёт гаубица «Коалиция-СВ», которая способна работать без участия человека», — пояснил эксперт.

Модернизация под натовский калибр была проведена по требованию ВС Индии, но теперь Россия может поставлять эти гаубицы и в другие страны, где используют артиллерийские снаряды калибра 155 мм, отметил собеседник RT.

«Сегодня Москва может без проблем поставлять такие самоходные артиллерийские установки вместе с БЛА тем странам, которые используют как 152-мм, так и 155-мм калибр. Несомненно, данные гаубицы под калибр НАТО, используемые с беспилотниками, заинтересуют зарубежных заказчиков», — заключил Виктор Литовкин.

Тактико-технические характеристики 2С19 Мста-С

— Разработчик: Уралтрансмаш ОКБ-2- Годы эксплуатации: с 1989- Количество выпущенных, шт.: более 720

Вес 2С19 Мста-С

— 42 тонны

Экипаж 2С19 Мста-С

— 5 человек

Габаритные размеры 2С19 Мста-С

— Длина корпуса, мм: 6040- Длина с пушкой вперёд, мм: 11 917- Ширина, мм: 3380- Высота, мм: 3350- База, мм: 4520- Колея, мм: 2800- Клиренс, мм: 450

Вооружение 2С19 Мста-С

— Калибр и марка пушки: 152-мм 2А64- Тип пушки: нарезная гаубица- Длина ствола, калибров: 47- Боекомплект пушки: 50- Углы ВН, град.: −4…+68°- Углы ГН, град.: 360°- Прицелы: 1П22, 1П23, ПЗУ-5- Пулемёты: 1 × 12,7-мм НСВТ

Дальность стрельбы 2С19 Мста-С

— 6,5…29,06 км

Бронирование: гомогенная стальная

Двигатель 2С19 Мста-С

— Тип двигателя: В-84А- Мощность двигателя, л. с.: 780

Скорость 2С19 Мста-С

— Скорость по шоссе, км/ч: 60

— Запас хода по шоссе, км: 500- Ёмкость топливных баков, л: 1300- Удельная мощность, л. с./т: 19- Тип подвески: индивидуальная, торсионная- Удельное давление на грунт, кг/см²: 0,87- Преодолеваемый подъём, град.: 25°- Преодолеваемая стенка, м: 0,5- Преодолеваемый ров, м: 2,6—2,8- Преодолеваемый брод, м: 1,2 (5 с ОПВТ)

См. также

Модификации САУ

Модель МСТА-С зарекомендовала себя мощным оружием огневого подавления противника во время войны в Чечне. Опробование в боевой обстановке подстегнуло конструкторов к дальнейшему совершенствованию данной боевой техники.

В позапрошлом году ЦКБ «Титан» модернизировали гаубицу (при этом калибр 152 мм дополнился НАТО-вским). Но главным нововведением стало то, что заводчане оснастили самоходную установку инновационной системой управления огнем. Новая техника достигла уровня поколения 4+.

Самоходная артиллерия России обрела улучшенные боевые свойства. В составе СУО устойчиво работает стабилизирование, т.е. обеспечение сохранения прицельной линии гаубицы при различных перемещениях, отражающихся в разнородной динамике движущей платформы САУ.

Бортовой компьютер, пользуясь информацией технических средств и специальных датчиков, в автоматическом режиме производит обнаружение, распознавание, сопровождение целей, изготовку орудия к стрельбе по ним.

В августе 2012 года, после проведения модернизации, успешно прошли заводские испытания, и практически сразу же ПО «Баррикады» приступило к массовому серийному производству обновленной САУ 2А64М. Ею в значительной мере усилилась артиллерия России, вооружение САУ было принципиально улучшено. К концу 2012 года данная техника уже поступила на вооружение.

В настоящее время самоходная гаубица нового поколения МСТА-СМ представлена следующими модификациями:

— САУ 2С19М – «титановская разработка» (описано выше);

— САУ 2С19М1 – системой наведения «Успех-С», с географическим и пространственным самоориентированием САУ, цифровой обработкой целевой информации, улучшенной самоорганизацией системы при стрельбе из совершенно неподготовленной позиции; за счет существенного повышения качества огневого применения значительно сокращено время боевого нахождения САУ на рубеже стрельбы, это дает более чем достаточное время для данной техники после завершения стрельб сразу же совершить противоогневой маневр, опережая реакцию противника;

— САУ 2С19М1-155 выполнена по стандартам НАТО, оснащена 155 мм орудием, адаптированным к НАТО-вским боеприпасам, данная модификация произведена для экспорта, она конкурентоспособна благодаря меньшей цене, чем у аналогов Североатлантического блока (менее 3 млн.$.) и автоматической подаче боеприпасов; более сотни произведенных опытным экземпляром стрельб показали высокую эффективность САУ, ею заинтересовались вооруженные силы Аргентины, Индии, Чили.

Температура

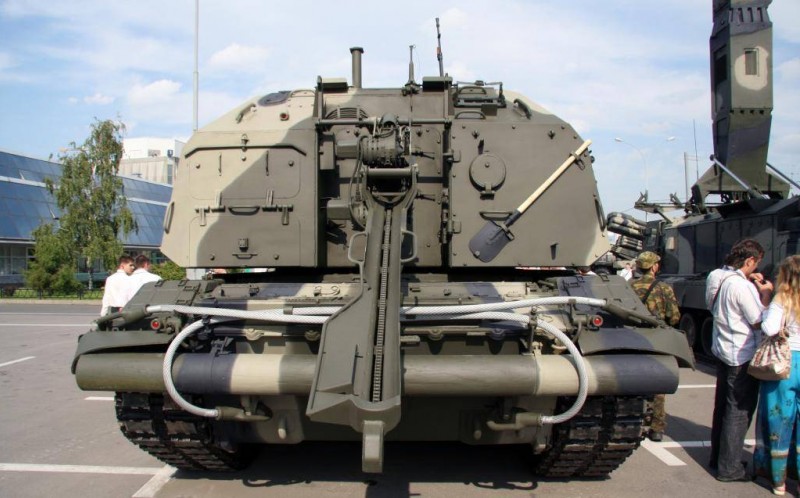

Корпус и башня

Гусеничная основа САУ в точности скопирована с танка Т-72 (с незначительными доработками ходовой части), корпус состоит из трех сегментированных по отделениям бронелистов:

• боевое;
• управляющее;
• трансмиссионно-моторное.

В центре базы находится шарообразный погон диаметром порядка 2,444 метра, на который установлена башня весом 13,5 тонны (без боекомплекта).

Внутри находятся места расчета и орудие 2А64. Впереди справа место командира, оснащенное наблюдательной башенкой, как у танков Т-64 и Т-80. Слева сидит наводчик, его отсек имеет прицельные приспособления. Позади размещаются двое заряжающих. Механик-водитель сидит в передней части корпуса. Это единственный член экипажа, который находится не в башне.

В задней части расположен автоматический механизм подачи снарядов, а на корме под башней — отсек для приема боеприпасов с земли. Такое техническое решение позволяет беречь неприкосновенный запас внутренних снарядов.

Катаная броня толщиной 15 мм защищает экипаж, боеукладку и важные механизмы, а газотурбинный аппарат АП-18Д непрерывно обеспечивает комплекс электричеством. В конструкции башни предусмотрен и отвод пороховых газов.

«Готовность к открытию огня»

Согласно данным Минобороны РФ, по своим боевым возможностям «Мста-СМ» превосходит советскую предшественницу на 40%. В частности, благодаря совершенствованию механизмов заряжания специалистам удалось повысить скорострельность гаубицы до десяти выстрелов в минуту.

Также по теме

«Прикрыть с земли и с воздуха»: на что способен новейший российский артиллерийский комплекс «Деривация»

На параде Победы в Москве впервые будут продемонстрированы новейшие боевые машины зенитного артиллерийского комплекса 2С38…

Ключевой особенностью «Мсты-СМ» является автоматизированная система управления наведением и огнём (АСУНО). Данное изделие включает баллистический вычислитель, аппаратуру топопривязки и ориентирования, спутниковую навигационную систему.

Как отмечается в материалах «Рособоронэкспорта», она позволяет «сократить время развёртывания на огневой позиции в 1,5—2 раза, на 25—30% повысить готовность к открытию огня, в два раза повысить живучесть самоходной гаубицы». На сайте разработчика говорится, что данная система обеспечивает «автоматическое бесприцельное наведение и хранение информации не менее чем по десяти огневым задачам».

Как пояснили опрошенные RT эксперты, АСУНО проводит необходимые для поражения цели вычисления и создаёт своеобразный алгоритм, позволяющий успешно выполнить боевую задачу. Система учитывает местоположение самоходки, рельеф, погодные условия, выбирает тип боеприпаса.

«По сути дела, экипажу модернизированной «Мсты» просто необходимо следить за правильностью работы автоматики, как она справляется с выполнением всех процессов

Важно и то, что система имеет средства связи и навигации, унифицированные с другими бронетанковыми объектами наших вооружённых сил. Тем самым обеспечивается необходимое взаимодействие на поле боя», — рассказал в комментарии RT главный редактор журнала «Арсенал Отечества» Виктор Мураховский

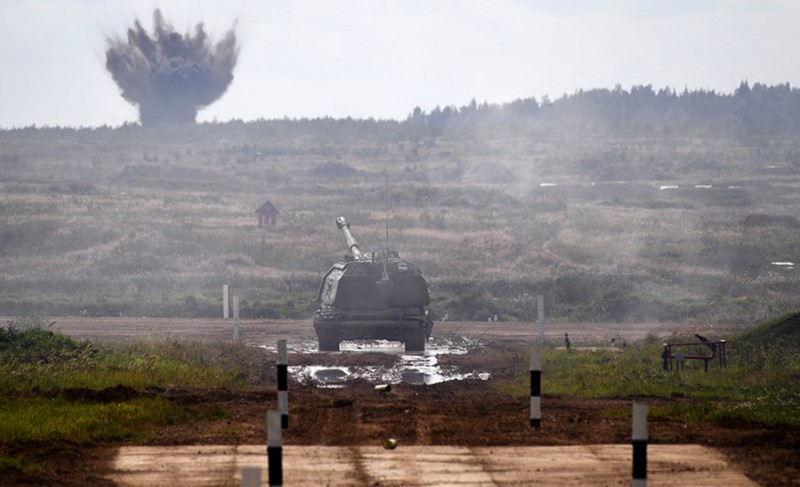

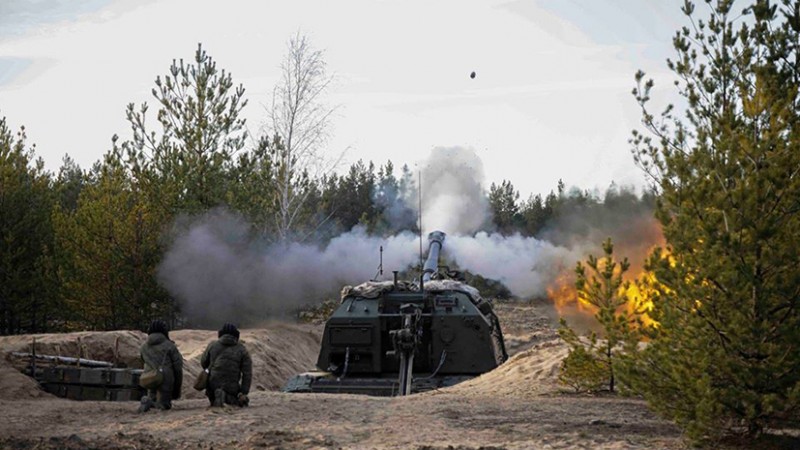

• Стрельба из «Мсты» с закрытой позиции

Военный эксперт Алексей Хлопотов в разговоре с RT подчеркнул, что благодаря этой автоматизированной системе самоходки быстрее ориентируются на местности, оперативно проводят расчёты для нанесения огневого удара и реализуют несколько алгоритмов стрельбы в зависимости от ситуации на театре военных действий (ТВД).

«Батарея самоходных орудий с такой АСУНО может обстреливать одну цель с разных направлений практически одновременно. Она даёт подряд сразу несколько залпов, и, пока снаряды находятся в воздухе, самоходки могут разворачиваться и покидать свою позицию, чтобы не попасть под ответный огонь», — отметил Хлопотов.

Автоматизированная система, как говорит эксперт, значительно повышает живучесть гаубиц на современном ТВД, где активно применяются разнообразные средства разведки, практически безошибочно определяющие локацию, откуда началась стрельба.

Как отмечается в материалах «Уралтрансмаша», «Мста-СМ» представляет собой современную боевую гусеничную машину, «имеющую дальнобойное артиллерийское вооружение, броневую защиту и защиту от оружия массового поражения, повышенный запас хода, отличную манёвренность, автономность боевого применения».

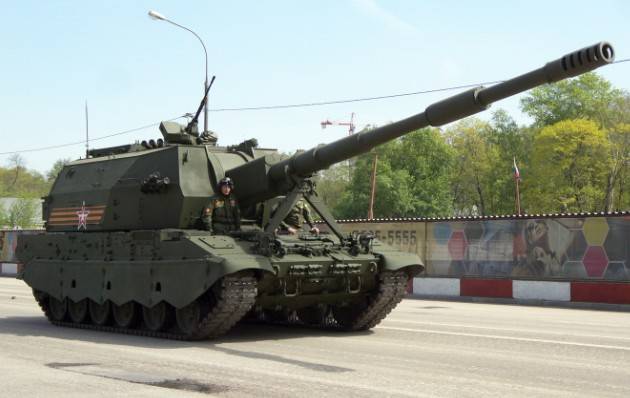

Компоновка САУ 2С36 «Коалиция-СВ»

Рабочие места членов экипажа гаубицы «Коалиции-СВ» расположены в компьютеризированном модуле управления, который размещен в носовой части шасси.

Экипаж, состоящий из 2-3-х человек, осуществляет полный контроль над процессами заряжания, наведения и стрельбы. Модуль управления оборудован бортовыми тактическими системами выбора цели, позиционирования и навигации. По показаниям приборов и датчиков экипаж постоянно следит за общим состоянием машины и количеством боеприпасов по типам выстрелов. Разработка нового семейства боеприпасов для перспективной САУ велась в рамках ОКР «Коалиция-БП».

Механизмы заряжания обеспечивают автоматический выбор необходимых типов снарядов (осколочно-фугасные (с газогенератором), активно-реактивные, управляемые, дымовые и пр.) и модульных зарядов. Возможно применение различного переменного заряда (например, от одного до шести штук). Модульные переменные заряды значительно расширяют, огневые возможности двуствольной САУ «Коалиция-СВ».

В гаубице «Коалиция-СВ» реализован пневматический механизм заряжания и микроволновая система воспламенения метательного заряда.

Экипаж «Коалиции-СВ» находится в башне, здесь он размещается в отдельной бронированной капсуле, как в танке «Армата».

Каждое рабочее место членов экипажа оснащено комплексом дистанционного управления автоматизированным огнем и приборного контроля выполнения всех операций на дисплеях единой информационно-командной системой. Информационно-управляющие каналы связи рабочих мест экипажа в модуле управления с модулем вооружения дублированы. Предусмотрены основные люки экипажа, эвакуационный люк, а также технологический люк перехода в модуль вооружения.

Установка модуля управления в носовой части корпуса позволяет разместить экипаж в наименее опасном месте боевой машины.

Основное вооружение находятся в башне, где установлена спаренная артиллерийская установка и боекомплект с системой механизированного заряжения. Весь боекомплект находится в специальном ящике-замане за башней. И заряжание пушек идет в автоматическом режиме — так же, как у современных танков. Кстати, схема заряжания скопирована с экспериментального танка «Черный орел».

Двигатель размещен в кормовой части машины.

Для самообороны на крыше установлен зенитный пулемет калибра 12,7 мм «Корд», а по бокам от башни установлены 81 мм пусковые установки дымовых гранат с электрическим управлением.

Модульное решение отделений вооружения и управления как самостоятельных компоновочных единиц, выполняющих определенную функцию, позволяет уменьшить численность и усилить защиту экипажа, в том числе от средств массового поражения, а также улучшить условия взаимодействия и работоспособность экипажа.

Серийные изделия планируется изготавливать с использованием шасси перспективного российского танка (Армата). Новое шасси (семь опорных катков на борт) обладает значительно лучшими характеристиками по грузоподъемности, подвижности, качествам подвески, снижающими колебания артиллерийской установки при стрельбе.

Компоновка САУ 2С36 «Коалиция-СВ» использует компоновочные решения и унифицирована с перспективным танком «Армата» не только по шасси, но и по двигателю, и основным элементам корпуса.

Вердикт

Учитывая краткие характеристики 2С19 «Мста-С» (РФ) на 2018 год, ведутся работы по глубокой модернизации комплекса, позволяющие увеличить дальность стрельбы. Планируется и интеграция современных компьютерных систем, позволяющих взаимодействовать с тактическим звеном. В перспективе использование гаубицы как основного ударного кулака ракетных войск и артиллерии страны. Однако в условиях современного ведения войны успех операции зависит во многом от дальности стрельбы. А достижение высоких показателей в 45 км становится затруднительным с использованием имеющегося технического профиля и оснащения «Мсты».

Потому к 2020 году запланирован масштабный переход на использование комплекса 2С35 «Коалиция-СВ».

Технический прогресс не стоит на месте, с каждым днем появляются новые виды вооружения, в противовес которым изобретаются способы противостоять им. Такое незримое противодействие происходит на поле конструкторского мастерства в плане изобретения бронежилетов и бронебойных пуль.

Аналогичный процесс идет во всех сферах военной промышленности: бронебойные снаряды против танков с толстой броней, дальнобойные артиллерийские системы против комплексов, затрудняющих обнаружение собственных позиций или дронов, способных засечь вражеские артиллерийские расчеты на расстоянии многих десятков километров.

После испытания каждой САУ как в России, так и на Западе выявляются огрехи в эксплуатации и принимается решение о проведении опытно-конструкторских работ (ОКР) для модернизации комплекса и создания артиллерийской системы нового поколения, способного отвечать современным условиям ведения войны и превзойти в тактико-технических характеристиках мировые аналоги.

Остается лишь надеяться, что эти образцы останутся оружием обороны, а не атаки. Всем мирного неба надо головой!

Вооружение

2С19 «Мста-С» (фото вы можете видеть в статье) несет пушку калибра 152 мм, состоящую из ряда механизмов:

• ствол;
• досылатель снарядов;
• электродетали;
• ограждения;
• система компенсации отката;
• механизмы подъема и равновесия;
• люлька.

Выстрел делается с помощью автоматики или вручную (в зависимости от ситуации). Боекомплект состоит из осколочно-фугасных снарядов, достигающих дальности поражения в 24,7 км, а также усиленные и кассетные. Обычно в комплект входит 20 осколочно-фугасных снарядов и 30 активно-реактивных.

Для САУ 2С19 «Мста-С» реализованы корректирующие боеприпасы «Краснополь» и «Сантиметр», предназначенные для подрыва мостов, переправ, устранения бронированной техники на позициях артиллерийских расчетов. Кроме того, стало возможным применения боеприпасов, продуцирующих радиопомехи, снарядов с малым ядерным зарядом, осветительных и целеуказательных.

Вдобавок ко всем техническим характеристикам 2С19 «Мста-С», на командирской башне установлен пулемет НСВТ «Утес», скорость стрельбы которого достигает 800 выстрелов в минуту. Внутри имеются крепления для вооружения расчета:

• пять отсеков для АКС-74;
• один — для сигнальной ракетницы.

Кроме возимых внутри снарядов гаубицы, имеется запас патронов для пулемета, автоматов и сигнальной ракетницы, а также гранаты Ф-1.

Примечания

История создания

В 1971 году Советская армия пополнилась самоходной гаубицей «Акация» калибра 152 мм, по характеристикам, почти совпадающая с аналогичными гаубицами государств NATO. Но одновременно в Западной Европе начали разрабатывать САУ SP70, оборудованной баллистикой буксируемой гаубицы FH70 калибра 155 мм, что давало возможность ей вести огонь активно-реактивными снарядами в радиусе до 30 км, а осколочно-фугасными – до 24 км. Такие преимущества обеспечивали им успех, в случаях подавления и ликвидации войск государств Варшавского договора.

Советский Союз почти одновременно стал разрабатывать оружие, противостоящее САУ SP70. В 1976 году в центральном конструкторском бюро Уральского завода транспортного машиностроения стартовали работы по определению облика перспективной самоходной артустановки дивизионного звена, вооруженной орудием с баллистикой буксируемой гаубицы калибра 152 мм (впоследствии названной 2А65 Мста-Б), Разработка ее производилась в Волгограде, в опытно-конструкторском бюро-2 завода «Баррикады».

Проектирование ее осуществлялось под обозначением «Объект 316». В это же время в центральном конструкторском бюро Уральского завода транспортного машиностроения создавался другой проект, под обозначением «Объект 327», который имел автоматизированный процесс заряжания, открытую установку орудия и меньшую массу. В 1976 году свет увидел первый прототип, но осталось много недостатков, на исправление которых не было времени, и поэтому приоритет получил «Объект 316». Сделанные проработки стали базой опытной конструкторской работы, названной «Мста-С», которая стартовала в 1980 году.

Основным разработчиком этого проекта стал Уральский завод транспортного машиностроения. В 1983 году был сделан макет и опытный образец, в следующем году он проходил испытания. Сначала за основу разработки был взят танк Т-72, но потом выяснилось, что это повлекло значительные изъяны, включая сильную раскачку при ведении огня. И поэтому от танка были переняты только двигатель, геометрия корпуса, приводы управления и трансмиссия. А катки и торсионы ходовой части поменялись на новые, за основу которых были взяты детали танка Т-80. До 1986 года было произведено шесть первых единиц. Затем они прошли государственные и войсковые испытания. В 1989 году они были взяты на вооружение СА.
