Мортиры в России

Благодаря Петру Первому Россия в начале 18 века также заняла весомое место среди мирового флота

Так, Петр особое внимание уделял палубной артиллерии, среди которой в обязательном порядке присутствовали медные 3-хпудовые мортиры. Запас снарядов для каждого орудия составлял не менее 500 ядер

Бомбардирские корабли размещали мортиры на закрытой палубе, их количество могло достигать 30 штук.

В начале 20 века мортиры стали заменять более современным вооружением, так как ее использование имело ряд недостатков:

  • Низкая скорость перезарядки;
  • Большой вес снарядов, как следствие – сложность их транспортировки;
  • Ввиду тяжести зарядов быстрая утомляемость обсуживающего персонала.

Со временем мортиры стали заменяться гаубицами – более удобными устройствами. В годы Второй мировой войны мортиры продолжала использовать только Германия. А уже с середины 20 века данное вооружение было снято со всех боевых кораблей мира. Сегодня роль мортиры выполняют гаубицы и минометы.

Разработка и применение

Разработана в 1904 году и построена на заводах Круппа в 1914 г. Изначально в целях секретности называлась в документации «короткая морская пушка 42-см» (М. Людвиг «Cовременные крепости» 1938).[источник не указан 1039 дней].

Основными создателями нового орудия были главный конструктор крупнейшего немецкого концерна «Крупп» профессор Фриц Раушенбергер и его предшественник на посту Дрегер. Они и назвали 420-мм пушку «Толстушка Берта» в честь внучки Альфреда Круппа, «пушечного короля», который и вывел фирму в лидеры. Берта Крупп (нем.)русск. к тому времени уже была официальной единоличной владелицей концерна.

Мортира предназначалась для разрушения особо прочных фортификационных сооружений и строилась в двух вариантах. Полустационарный вариант носил шифр «тип Гамма», а буксируемый обозначался «тип М». Орудия имели массу соответственно 140 и 42 тонны. Из 9 выпущенных мортир только 4 были буксируемые, но и облегчённый вариант при транспортировке паровыми тягачами приходилось разбирать на три части. На сборку агрегатов «типа М» уходило 12 часов.

Скорострельность «Берты» составляла 1 выстрел в 8 минут. Разные варианты орудия применяли разные виды боеприпасов. Тип М стрелял тяжёлыми снарядами массой 810 кг на дальность до 9300 метров. Тип Гамма стрелял лёгкими снарядами массой 960 кг на дальность 14100 метров, тяжёлыми снарядами массой 1160 кг на дальность до 12500 метров. Все три типа используемых снарядов обладали для того времени огромной разрушительной силой. Фугасный снаряд при взрыве образовывал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный имел 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Защитники крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали двухметровые перекрытия из стали и бетона.

Однако характеристики «Большой Берты» стали известны разведке Российской империи в 1909 г. и с 1912 во многих российских крепостях начались работы по модернизации старых и строительству новых сооружений, рассчитанных на сопротивление одному попаданию 420-мм снаряда с толщиной перекрытий 3,3 м и стен до 5 м. (Яковлев «История крепостей»). Также после подтверждения от русских военных агентов успешного применения «Больших Берт» при штурме Льежа в несколько российских крепостей было направлено по 2 дальнобойных 254-мм морских орудия с батарей береговой обороны Кронштадта для борьбы с ними. Но эта мера успеха не принесла.

В годы Первой мировой войны немцы успешно применяли «Берты» при осаде хорошо укрепленных французских и бельгийских крепостей. Для того чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовались две мортиры, сутки времени и 360 снарядов. Союзники на Западном фронте называли 420-мм мортиры forts killers («убийцы фортов»). Вместе с тем,так как мощь «Берты» была широко распропагандирована среди немецких войск, а разрушительная способность буксируемого варианта была значительно меньше полустационарного имели место случаи деморализации войск когда укрепления после обстрела буксируемыми орудиями оказывали ожесточённое сопротивление.

Всего было построено 9 орудий, они участвовали во взятии Льежа в августе 1914 года и в битве за Верден зимой 1916 года, а также во взятии русских крепостей Новогеоргиевск и Ковно. Под крепость Осовец 3 февраля 1915 года привезли два орудия, одно из которых было повреждено огнём дальнобойной артиллерии русских(2 152-мм морских орудия Канэ).[источник не указан 1129 дней].

Распространенное утверждение о том, что в марте-августе 1918 года «Большая Берта» обстреливала Париж, не соответствует истине. Для обстрела Парижа было построено специальное сверхдальнобойное орудие «Колоссаль» («парижская пушка») калибра 210 мм с дальностью стрельбы до 120 км.

Примечания

  1. Нилус А. История материальной части артиллерии. — типография П. П. Сойкина, 1904.
  2. Маркс К., Энгельс Ф. Сочинения. — Т. 14. — М.: Издательство политической литературы, 1959. — С. 205—215.
  3. ↑ Chase, p. 32
  4. Chase, p. 59
  5. см. передачу «Разрушители легенд», где реконструировались подобные «кожаные» орудия. «Голландская» пушка показала результат даже лучший (670 км/ч), чем стандартная чугунная (630 км/ч), «ирландская» же лишь формально «выстрелила» (80 км/ч).
  6. Армата // Военная энциклопедия :  / под ред. В. Ф. Новицкого . — СПб. ; [М.] : Тип. т-ва И. Д. Сытина, 1911—1915.
  7. Пушка //  :  / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.

Ссылки

Перспективное орудие

2С19М1-155 предназначена для уничтожения артиллерийских и миномётных батарей, танков и другой бронированной техники, живой силы, а также пунктов управления, оборонительных сооружений и других целей.

Она может вести огонь с закрытых позиций, по наблюдаемым и ненаблюдаемым целям, а также прямой наводкой, в том числе в горных условиях.

Кроме снарядов 155-мм стандарта НАТО, гаубица может вести огонь управляемыми снарядами «Краснополь-М», которые способны поражать малоразмерные цели на расстоянии до 17 км.

Система управления наведением и огнём (АСУНО) позволяет автоматизировать расчёт установок для стрельбы, наводку орудия, восстановление после выстрела, а также обеспечивает выполнение противоогневого манёвра с автономным определением текущих координат.

  • Самоходная артиллерийская установка (САУ) «Мста-С» во время динамического показа вооружений, военной и специальной техники в рамках Международного военно-технического форума (МВТФ) «Армия-2020» на полигоне Алабино в Московской области
  • РИА Новости

По данным Рособоронэкпорта, использование АСУНО позволяет сократить время развёртывания самоходной гаубицы на огневой позиции в полтора-два раза, на 25—30% повысить готовность к открытию огня и в два раза повысить её живучесть.

«Мста-С» калибра 155 мм может поражать цели на расстоянии до 41 км, дальность стрельбы может меняться в зависимости от типа используемых снарядов. Скорострельность гаубицы составляет от шести до восьми выстрелов в минуту при возимом боекомплекте в 45 выстрелов.

При этом она оснащена оригинальным механизмом подачи снарядов с грунта, что позволяет вести стрельбу с высоким темпом без расхода возимого боекомплекта.

Также по теме

«Будут наводить ужас на противников, как «Катюши»: на что способны новые реактивные снаряды для огнемёта ТОС-2 «Тосочка»

Государственные испытания новейших реактивных снарядов для тяжёлой огнемётной системы ТОС-2 «Тосочка» начнутся в 2021 году. Об этом…

Масса машины составляет 43 т — это наименьший вес в классе самоходных гаубиц калибра 155 мм с длиной ствола 52 калибра. 12-цилиндровый дизельный двигатель мощностью до 840 л. с. позволяет развивать скорость до 60 км/ч.

Шасси гаубицы «Мста-С» с калибром 155 мм изготовлены с применением узлов от основного боевого танка Т-90 и позволяют машине преодолевать водные преграды глубиной до 5 м и шириной до 1 км.

БПЛА «Орлан-10Е», во взаимодействии с которым работает «Мста-С», представляет собой многофункциональный комплекс для ведения воздушной разведки. Он может использоваться для обнаружения целей в любое время суток и при сложных метеоусловиях, а также способен вести обнаружение и идентификацию базовых станций GSM и сотовых сетей связи.

Этот комплекс обеспечивает высокую точность определения координат целей, обладает высокой автономностью и мобильностью и имеет закрытый канал связи, что обеспечивает его устойчивое управление.

Алексей Леонков в беседе с RT отметил, что в условиях современных боевых действий применение подобных комплексов в сочетании со ствольной артиллерией становится необходимым.

«В данном случае БПЛА играет одну из ключевых ролей: разведывает цели и в режиме реального времени передаёт их, после чего артиллерийские комплексы типа «Мста-С» поражают объекты противника», — пояснил эксперт.

С такой оценкой согласен и военный эксперт полковник в отставке Виктор Литовкин.

При этом «Мста-С» — автоматизированное орудие, которое может получать информацию не только с БПЛА, но и со спутников, отметил Виктор Литовкин.

«У данной системы очень хорошие прицельные устройства, оптика, системы инфракрасного наблюдения за полем боя, хорошая автоматика заряжания, в том числе её можно заряжать с земли. В отличие от других российских гаубиц, у неё единый снаряд вместе с гильзой. В целом это довольно хорошая система. Но ей на смену уже идёт гаубица «Коалиция-СВ», которая способна работать без участия человека», — пояснил эксперт.

Модернизация под натовский калибр была проведена по требованию ВС Индии, но теперь Россия может поставлять эти гаубицы и в другие страны, где используют артиллерийские снаряды калибра 155 мм, отметил собеседник RT.

«Сегодня Москва может без проблем поставлять такие самоходные артиллерийские установки вместе с БЛА тем странам, которые используют как 152-мм, так и 155-мм калибр. Несомненно, данные гаубицы под калибр НАТО, используемые с беспилотниками, заинтересуют зарубежных заказчиков», — заключил Виктор Литовкин.

«Акация»

Гаубица, разработанная в середине — конце шестидесятых, поступила на вооружение в 1970 году. Она может стрелять на расстояние 20-30 км (в зависимости от модификации). Сама машина достаточно легкая, весит намного меньше среднего танка, что было достигнуто уменьшением массы брони. Возможно также ведение огня прямой наводкой, но основное назначение остается прежним — дистанционное поражение целей. Ходовая часть выполнена по переднемоторной схеме, оправдавшей себя еще в военные годы. В конструкции учтен опыт создания САУ-100, а побудительным мотивом для реминисценции стало наличие у американцев орудия М-109, способного стрелять маломощным ядерным тактическим зарядом (тротиловый эквивалент 100 т). Ответом стала «Акация» — гаубица с не худшими характеристиками.

Параболические траектории, или Зачем нужны гаубицы?

Чтобы ответить на этот вопрос, следует для начала рассмотреть разных классов орудий. Всем известно, что выпущенное с начальной линейной скоростью физическое тело, будь то обычный камушек или пуля, летит не по прямой, а по параболе. Параметры этой фигуры могут быть разными, но при одном и том же стартовом импульсе увеличение угла возвышения приведет к уменьшению горизонтальной дистанции, на которую этот предмет полетит. Высота будет максимальной при прямом угле к горизонтали, но в этом случае возникает риск, что запущенный снаряд (или тот же камушек) упадет прямо на голову метателя. Крутизна траектории и есть то, чем отличается гаубица от пушки. Она же определяет и назначение орудия.

Ответ Антанты

Чем на все это ответили союзники по Антанте? Ну, у России выбор был невелик: в основном это были уже упоминавшийся 305-мм гаубицы, со снарядом весом 376 кг и дальнобойностью 13448 м, делавшие один выстрел в три минуты.

А вот англичане выпустили целую серию таких стационарных орудий все возрастающего калибра, начиная с 234-мм и вплоть до 15-дюймовых – 381-мм осадных гаубиц. Последними активно занимался сам Уинстон Черчилль, добившийся их выпуска в 1916 году. Хотя орудие это получилось у англичан не слишком впечатляющим, а выпустили их в количестве всего двенадцати штук.

Снаряд весом 635 кг оно выбрасывало на расстояние всего лишь в 9,87 км, тогда как сама установка весила 94 тонны. Причем это был чистый вес, без балласта. Дело в том, что для придания этому орудию большей устойчивости (и всем другим орудиям этого типа) под стволом у них находился стальной ящик, который нужно было заполнить балластом в 20,3 т, то есть, попросту говоря, набить его землей и камнями.

Поэтому 234-мм установки Мк I и Мк II стали наиболее массовыми в английской армии (всего было выпушено 512 орудий обоих типов). При этом они стреляли 290-килограммовым снарядом на 12740 м. Но… им также требовался этот самый 20-тонный ящик с землей и вы только себе представьте тот объем земляных работ, который требовалось провести для установки всего лишь нескольких таких орудий на позициях! Кстати, увидеть ее «вживую» сегодня можно в Лондоне в Имперском музее войны, так же, как и 203-мм английскую гаубицу выставленную во дворе Артиллерийского музея в Санкт- Петербурге!

Французы же ответили на германский вызов созданием 400-мм гаубица М 1915/16 на железнодорожном транспортере. Разработала орудие фирма Сен-Шамон и уже при первом боевом использовании 21– 23 октября 1916 г. показала свою высокую эффективность. Гаубица могла стрелять как «легкими» фугасными снарядами массой 641– 652 кг, содержавших около 180 кг взрывчатых веществ соответственно, так и тяжелыми от 890 до 900 кг. При этом дальность стрельбы достигала 16 км. До окончания Первой мировой войны было сделано восемь 400-мм таких установок, еще две установки были собраны уже после войны.

Подводные арбалеты

Общее устройство

Общее устройство орудия

В зависимости от назначения, области применения и места установки артиллерийские орудия могут иметь различную конструкцию, однако их основные составные части одинаковы. В общем случае орудие состоит из следующих частей:

  • откатные части, которые при выстреле перемещаются относительно лафета:
    • ствол — основной элемент орудия, служащий для преобразования потенциальной энергии сгорающих пороховых газов в кинетическую энергию снаряда. Ствол в свою очередь состоит из каморы, где размещается метательный заряд со снарядом или унитарный патрон, и ведущей части, которая служит для разгона снаряда до требуемой скорости;
    • казённик — задняя часть ствола, в которой размещается затворный механизм и которая воспринимает обратное давление пороховых газов. При литье пушек на задней части ствола ставилось казённое клеймо, что стало причиной для названия данной части орудия;
    • затвор — механизм, служащий для запирания и отпирания казённой части канала ствола;
    • дульный тормоз — устройство, уменьшающее отдачу ствола при выстреле за счёт изменения направление и скорости движения пороховых газов у дульного среза;
    • подвижные элементы противооткатных устройств — часть противооткатных устройств, связывающих ствол и лафет.

Поршневой затвор

  • качающиеся части:
    • откатные части, которые перемещаются относительно лафета при выстреле. Включают в себя ствол и подвижные элементы противооткатных устройств;
    • люлька — часть орудия, на которую опирается ствол и направляющая его при накате и откате;
    • механизм заряжания, являющийся частью автомата заряжания, устанавливаемый на люльке и служащий для загрузки, разгрузки и заряжания боеприпасов, их досылки в ствол и удаления стреляных гильз;
    • прицельные приспособления, служащие для установки прицельных углов и наведения орудия на цель.
  • вращающаяся часть орудия:
    • качающаяся часть, состоящая из частей орудия, поворачивающихся в вертикальной плоскости относительно цапф;
    • уравновешивающий механизм, служащий для уравновешивания качающейся части орудия относительно цапф, облегчающий работу подъёмного механизма;
    • верхний станок, являющийся частью лафета и служащий основанием качающейся части;
    • подъёмный механизм, предназначенный для поворота ствола в вертикальной плоскости;
    • поворотный механизм, предназначенный для поворота орудия в горизонтальной плоскости без перемещения лафета.

Нижний станок

  • нижний станок, который служит опорой вращающейся части орудий и с помощью опорных устройств или вертикального штыря верхнего станка сопрягается с верхним станком. У полевых орудий в состав нижнего станка входят раздвижные станины и лобовая коробка, у стационарных орудий нижний станок крепится к основанию, например к палубе корабля. Нижний станок включает:
    • ходовую часть, служащую для передвижения орудия и включающая боевую ось, колеса и устройства подрессоривания;
    • устройства выравнивания полевых орудий, которые служат для равномерного распределения нагрузки между опорами;
    • устройства горизонтирования для придания оси цапф горизонтального положения;
    • механизм стабилизации неподвижный орудий, применяемый у стационарных орудий и обеспечивающий функции устройств горизонтирования и выравнивания.

Составные части объединяются в лафет, который состоит из тормоза отката и накатника, люльки, верхнего станка с механизмами наведения, уравновешивающего механизма, нижнего станка или неподвижного основания и прицельных устройств.

Сравнение

Пушка имеет длинный ствол и высокую начальную скорость снаряда, в связи с чем из нее удобно поражать движущиеся объекты. Кроме того, пушка наиболее дальнобойна из всех типов орудий. Угол возвышения ствола у пушки небольшой, в связи с чем снаряд летит по настильной траектории. Такие особенности делают пушку очень эффективной при стрельбе прямой наводкой. При стрельбе осколочными снарядами пушка хороша для вывода из строя живой силы противника (находясь под острым углом к поверхности, разрываясь, снаряд покрывает осколками большую площадь).

180-мм пушка С-23

Гаубица преимущественно применяется для навесной стрельбы, при этом прислуга зачастую не видит противника. Длина ствола гаубицы меньше, чем у пушки, как и заряд пороха, а также начальная скорость снаряда. Зато у гаубицы значительный угол возвышения ствола, благодаря чему из нее можно стрелять по целям, находящимся за укрытиями. Также гаубица выгоднее обходится в финансовом отношении: стенки ее ствола тоньше, она требует меньше металла для производства и пороха для стрельбы, чем пушка. Вес гаубицы намного меньше веса пушки при одинаковом калибре.

Пушка больше подходит для оборонительных действий. Гаубица же, наоборот, для наступательных – она способна сеять панику в тылу врага, нарушать связь и управление, а также создавать огневой вал перед собственными атакующими войсками.

Древние камнеметы

Собственно, осадные устройства — дальние предки артиллерийских орудий — помогали атакующим ратникам захватывать замки и крепости задолго до начала массового применения пороха. В катапультах и баллистах для сообщения начальной скорости снарядам (а это обычно были камни, емкости с кипящей смолой, большие стелы или бревна) использовали упругие свойства растягиваемых канатов, в которые при изготовлении вплетали металлическую проволоку. Импульс, накопленный при закручивании, высвобождался в момент освобождения особого замка. Тогда же и возникло слово «гаубица». Технические характеристики «камнеметной машины» (так с немецкого языка переводится слово Haubitz) были очень скромными, стреляли они на пару десятков метров и производили больше психологическое воздействие, хотя при определенных условиях и хорошей выучке расчетов вполне могли стать причиной пожара (если снаряд был зажигательным). Прогресс в области смертоносных устройств привел к повышению роли средств дистанционного поражения.

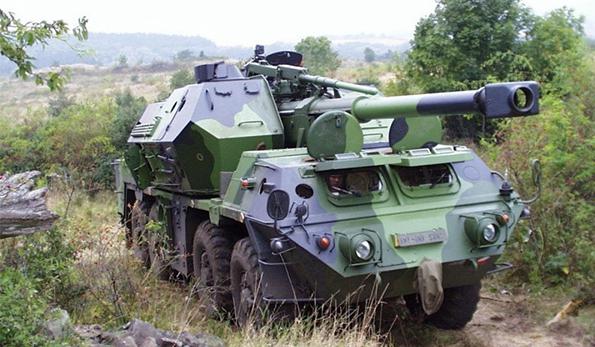

Чешская «Дана»

Чаще всего армии имели на вооружении советские образцы боевой техники, но случались и исключения. Очевидно, вспомнив о былой славе (а до Второй мировой войны Чехословакия была одним из ведущих производителей оружия в Европе и мире), инженеры из ЧССР в середине семидесятых годов спроектировали и изготовили новое артиллерийское орудие, обладающее рядом выдающихся для того времени тактико-технических данных. Самоходная гаубица «Дана» отличалась высокой скорострельностью (один выстрел в минуту), имела относительно небольшой расчет (6 человек), но главным ее достоинством было замечательное шасси «Татра», с высокой проходимостью, маневренностью и скоростью. Руководством страны даже рассматривалась возможность приобретения этого чешского чуда для нужд Советской Армии, но, зная о том, что в нашей стране ведутся работы по созданию собственных, еще более совершенных гаубичных орудий, от этой мысли отказались, ограничась закупкой нескольких экземпляров для изучения «братского опыта». Самоходная гаубица «Дана» и сегодня состоит на вооружении Польши, Ливии и нескольких других стран, куда это орудие поставлялось уже после распада СССР. Во время грузино-осетинского конфликта Российская Армия захватила три «Даны» в качестве трофеев.

Франция

Во Франции, в отличие от Германии в ходе войны импровизаций военного времени не наплодили, зато к концу войны приняли на вооружении специализированное пехотное орудие калибра 70 мм.

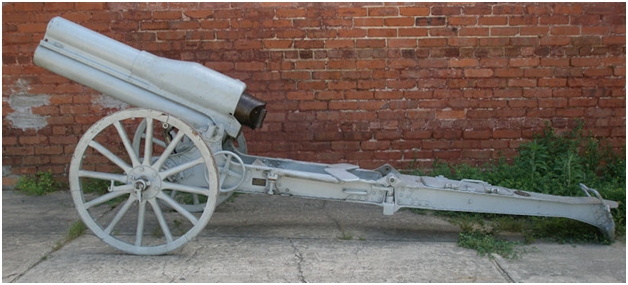

Это аналог реального 70-мм пехотного орудия Шнейдера 1923 года. Встречается вот такое изображение, но оно не очень соответствует дейсвительности.

Уже к середине 20-х годов было решено, то орудие слишком слабое и нужно что-то новое.

Пошли по пути создания универсальных орудий со сменными стволами. Причем разработали систему, в которой было не два ствола, а сразу три — 47 мм, 75 мм и 105 мм. Как, надеюсь, все знают, такая система была в реале создана во Франции. Причем, созданное орудие, по сути, было не универсальным орудием со сменными стволами, а триплексом. Поскольку смена стволов реально не производилась.

Это орудие так же не долго удовлетворяло военных, и, в начале 30-х годов, было разработано более мощное орудие, калибром 75 мм. В качестве внешнего аналога я выбрал 70-мм горное орудие St. Chamond 1913 года.

В середине же 30-х годов, французские военные решили еще более увеличить мощь полковой артиллерии, приняв на вооружение 105-мм полковую гаубицу. Внешне это увеличенная горная гаубица St. Chamond. По своим же ТТХ она близка к американской 105mm Howitzer M3.

Ключевые принципы

Конструкция танка КВ-1

Германия

В Германии, как и в реале, к созданию пехотной артиллерии приступили в ходе войны, опираясь на получаемый опыт.

В результате изначально имелось сразу несколько образцов, одни из которых созданы на базе горных орудий — путем упрощения конструкции, другие — на базе дивизионных пушек, путем уменьшения массы. В целях уменьшения массы был выбран калибр горных орудий — 72,6 мм.

В 20-е годы немцы приступили к созданию специального орудия, а не фронтовых импровизаций. Здесь ход работ можно рассматривать по аналогии с разработкой универсальных батальонных орудий в голландской фирме HIH (работы велись фирмой Rheinmetall-Borsig AG).

Были созданы опытные орудия со сменными стволами в 37 и 73-75 мм. Эти орудия пошли на экспорт, а на базе одного из образцов было создано пехотное орудие, аналог 7.5 cm Infanteriegeschütz L/13

Именно это орудие и стало основой полковой артиллерии немецкой армии.

Батальонной артиллерии в немецкой армии, как таковой не было.

К идее усилить полковую артиллерию более мощным орудием немцы, естественно тоже пришли. И осуществили. В отличие от аналога в МВИ другой калибр — не 15 см, а 13 см, что означает 134,6 мм. При этом ТТХ данного орудия не отличаются существенно от взятого за аналог 15 cm sIG 33.

Чехия

Поскольку Чехия наследует аналоги австро-венгерской артиллерии, то вопрос с пехотными орудиями не стоит — они уже есть. Пехотное орудие создано на базе горной пушки. В реальной Чехословакии оно именовалось как 7,5 cm doprovodný kanón d/12 vz.15, правда, серийно не выпускалось.

Это орудие аналогично принятому на вооружение в российской армии. Далее развитие идёт так же как и в России.

Кроме того, чехи принимают активное участие в разработки различных универсальных орудий. Созданы те же примерно образцы, что и в реале — со сменой стволов и с двумя стволами, различный калибров (76-60 мм и 30-47 мм).

Эти образцы были использованы для создания экспортных орудий. Кроме того они стали основой для противотанковых пушек и батальонных гаубиц. Аналогом можно рассматривать 7cm praporní houfnička vz. 35
