Газ 69 «труженик»: ттх и интересные факты о машине

Особенности двигателя ГАЗ-69 и технические характеристики

Внедорожник ГАЗ-69 получит силовой агрегат от не менее известной машины М20 «Победа». Его рабочий объем – 2,1 литра, а мощность достигает 55 «лошадей». Данный двигатель имеет неплохую тягу, которая составляет 127 Нм, поэтому машина и нравится любителям бездорожья. Однако погонять вы не сможете, так как предельная скорость внедорожника – только 90 километров в час.

На фото ГАЗ-69 можно увидеть, где может проехать этот удивительный автомобиль. Хотя машина действительно неплохая, как и любой отечественный автомобиль, владельцам приходилось частенько ремонтировать ГАЗ-69 и регулярно обслуживать его. Однако в те времена такое положение вещей считалось вполне нормальным.

Подключение передних ступиц осуществляется с использованием рычага раздатки, причем для этого не нужно выжимать сцепление. Правда, задействовать понижающую передачу можно лишь после остановки автомобиля, а вот включение более высокой скорости лучше выполнять во время движения. ГАЗ-69 не может похвастать наличием межосевого дифференциала.

Сцепление достаточно простое, оно получило механический привод. Опытные владельцы внедорожника рекомендуют через каждую 1000 км пробега смазывать выжимной подшипник и рычаги сцепления.

Очень важно понимать, как работает сцепление – https://avtopub.com/printsip-rabotyi-stsepleniya-avtomobilya-kak-rabotaet-stseplenie/

Обслуживание мостов рекомендуется проводить через каждые 6000 км пробега. Сегодня найти машину с оригинальными мостами практически нереально, так как вместо них, как правило, используются мосты от «Волги» или того же УАЗ-469.

Строение АКС 74у

Щи из савойской капусты

Особенности конструкции ГАЗ-63

Грузовик отличается рамной конструкцией, системой полного привода с отключаемым передним мостом (пара карданных валов – к ведущим мостам плюс промежуточный –между коробкой переключения передач и раздаточной коробкой), короткими свесами (малый свес – большой угол съезда или въезда) и односкатными колёсами с шинами мощного протектора. Кстати, в те годы все грузовые машины ещё были рамными: грузовиков с полунесущими или несущими кузовами (как на шасси легковых авто) ещё не существовало.

Шины ГАЗовского грузовика повышенной проходимости имели размер 10,00–18″. Давление в них можно было изменять, при преодолении различных видов бездорожья, в переделах от 4-х до 0,5 кгс/см2. Компрессоров тогда ещё не было, поэтому для подкачки шин в условиях полевых применялось устройство, которое находилось под кузовом, было отключаемым, с приводом от коробки передач.

Позже появилось устройство подкачки шин от двигателя, вкручиваемое на место одной из свечей. Мотор при этом работал на пяти цилиндрах, а поршень цилиндра шестого – нагнетал сжатый воздух в шины грузовика. Однако не следует думать, что шины таким образом накачивались не воздухом, а бензино-воздушной смесью. Поскольку впускной воздушный клапан устройства обладал значительно меньшим сопротивлением, чем впускной коллектор и карбюратор с инерционно-масляным воздухоочистителем. Хотя незначительная часть паров бензина, безусловно, в накачиваемую шину попадала.

На бездорожье в те времена у ГАЗ-63 практически не было достойных конкурентов (не считая ЗИЛ-151).

Интересной особенностью конструкции ГАЗ-63 является чрезвычайно простая и эффективная система предпускового подогрева двигателя. Специальный котёл предпускового подогрева смонтировали под капотом, на правой стороне двигателя. В морозное время следовало вывернуть рулевое колесо на всю влево, открыть люк в крыле правого переднего колеса, и вставить в жаровую трубу котла зажжённую паяльную лампу.

Таким образом подогревалась жидкость в системе охлаждения, а также моторное масло в поддоне картера. При подогреве «сухого» двигателя в котёл заливали пять литров воды, после чего производился подогрев образующимся паром. Потом – запуск мотора и доливка воды в радиатор.

Что характерно, ГАЗ-63 первых лет выпуска оснащались предпусковыми подогревателями двигателя, но при этом отопителя в кабине у них не было предусмотрено совсем! Зимой в такой машине необходимо было работать не то что в ватной телогрейке, но желательно даже в тёплом овчинном тулупе, в унтах и плотных рукавицах.

Но, начиная с 1952-го года, в конструкции автомобиля уже был предусмотрен штатный заводской отопитель для кабины. Посредством электрического вентилятора тёплый воздух подавался на ветровое стекло, а к ногам сидящих водителя и пассажира он поступал при движении автомобиля, через воздухозаборник, который открывался за капотом.

Доступ к двигателю для его обслуживания и ремонта, а также для охлаждения значительно упрощался благодаря съёмным боковым панелям облицовки капота.

Английская штурмовая винтовка L85A2: подробный обзор с фото

Снайперская винтовка Калашникова: наследница СВД

Двигатель, трансмиссия

Об устройстве рядных шести- и четырёхцилиндровых двигателей Горьковского автозавода см. статью ГАЗ-11 (двигатель).

• Воздухоочиститель инерционно-масляный, в системе смазки два масляных фильтра — грубой очистки полнопоточный щелевой с отстойником (пакет из металлических дисков с зазорами, принудительная очистка зазоров проворачиванием ротора вручную) и фильтр тонкой очистки со сменным элементом ДАСФО (картонный двухсекционный автомобильный супер-фильтр-отстойник), работал только на слив масла в картер.
• Сцепление сухое, однодисковое.
• Коробка передач трёхступенчатая, двухходовая, с синхронизаторами на II и III передачах, аналогична КПП автомобиля ГАЗ-М-20 «Победа». Отличается только механизмом переключения передач с «напольным» расположением рычага КПП (на «Победе» рычаг выведен на рулевую колонку).
• Раздаточная коробка шестерёнчатая, имеет две передачи с передаточными числами 1,15 и 2,78. Низшая передача (2,78) может быть включена только после включения переднего моста.
• Карданных валов три: промежуточный (между коробкой перемены передач и раздаточной коробкой), задний и передний.
• Главная передача одинарная коническая, со спиральным зубом. Дифференциал с двумя сателлитами. Полуоси полностью разгруженные.
• Ступицы переднего моста отключаемые, что позволяло незначительно снижать расход топлива на дорогах с хорошим покрытием. Водитель торцовым трубчатым ключом откручивал защитный колпак (этот же ключ применялся для регулирования подшипников ступиц), затем шестигранником на «12» подключал-отключал соединительную муфту. На автомобилях ранних выпусков передача крутящего момента на ступицу происходит через конический «колпачок». На фотографии в карточке к статье изображён ГАЗ-69 с именно таким передним мостом.
• Размер автомобильных шин — 6,50-16
• Под капотом на левой стороне двигателя монтировался котёл предпускового подогрева. В зимнее время необходимо было вывернуть руль вправо, в крыле левого переднего колеса открыть люк и в жаровую трубу котла вставить работающую паяльную лампу. Прогревалась жидкость в системе охлаждения, горячими газами согревалось моторное масло в поддоне картера. При подогреве «сухого» двигателя в котёл заливалось 5 литров воды, затем следовал подогрев образующимся паром. Затем — запуск двигателя и долив воды в радиатор.
• Для обслуживания и ремонта раздаточной коробки и КПП необходимо снять пол в салоне. Агрегаты для ремонта извлекались в салон.

Главред (Украина): почему Путин отвел своих «ихтамнетов» от границы Украины

История

Создан коллективом конструкторов Горьковского автомобильного завода (Ф. А. Лепендин, Г. К. Шнейдер, Б. Н. Панкратов, С. Г. Зислин, В. Ф. Филюков, В. И. Подольский, В. С. Соловьёв, под руководством Г. М. Вассермана) на замену модели ГАЗ-67Б. Разработки автомобиля начались в 1946 году, опытные образцы изготавливались с 1948 года. Первые опытные образцы носили название «Труженик».

Серийный выпуск начат 25 августа 1953 г. Выпускался на ГАЗе до 1956 года, позже производство было полностью передано в Ульяновск — на бывший УльЗиС, в войну собиравший грузовики ЗИС-5В, а в конце 1940-х — полуторку ГАЗ-ММ-В. С началом производства ГАЗ-69 предприятие было переименовано в Ульяновский автомобильный завод (УАЗ). Как и предыдущие горьковские «джипы» (ГАЗ-64, ГАЗ-67, ГАЗ-67Б), ГАЗ-69 в народе назывался «козликом».

С самого начала новая машина выпускалась в двух модификациях: ГАЗ-69 с двухдверным восьмиместным кузовом (шесть человек на продольных трёхместных лавках) и сельскохозяйственный (командирский) ГАЗ-69А с четырёхдверным пятиместным кузовом с комфортабельным трёхместным задним сиденьем. Производство семейства ГАЗ-69 Горьковский завод начал в 1953 году, причём параллельно (с декабря 1954 года) эти вездеходы собирал и Ульяновский автозавод. Полностью на выпуск ГАЗ-69 и ГАЗ-69А из узлов собственного производства УАЗ перешёл после 1956 года.

На базе ходовой части ГАЗ-69 и усиленного несущего кузова «Победы» Горьковский завод с середины 1955 года освоил выпуск оригинального внедорожника «М72» (ГАЗ-М72). Кроме того, на агрегатах ГАЗ-69 завод выпускал с 1952 года малую амфибию ГАЗ-46 (МАВ). В 1970 году на УАЗе был освоен модернизированный вариант ГАЗ-69-68 с мостами от грузовика УАЗ-452. На ГАЗ-69 базировалась также противотанковая реактивная установка 2П26 для пуска 4 управляемых ракет (ПТУР) комплекса 2К15 «Шмель». На базе полноприводного ГАЗ-69 был создан опытный образец фургона ГАЗ-19 с колёсной формулой 4х2 для обслуживания почтовых учреждений.

Купить Газ 69

Сегодня многие хотят купить «Труженика» для выездов на рыбалку, охоту или решения иных задач. Стоимость этого транспорта на вторичном рынке различна и зависит от многих параметров:

• год выпуска;
• комплектация;
• наличие тюнинга;
• состояние и т. д.

• Установка более широких дисков для улучшения вездеходных качеств.
• Замена двигателя, к примеру, установка 6-цилиндрового мотора от Форд и Тойота. Как вариант, можно установить мотор от IsuzuTruper на 3,5 л, а также поставить 6-ступенчатую КПП.
• Изменение креплений сидений и улучшение шумоизоляции.
• Расширение порогов и замена крыльев на более широкие.
• Замена старых сидений на более мягкие, к примеру, с того же Isuzu.
• Установка кондиционера и мультимедийной системы.
• Оптимизация приборной панели, добавление устройств.Установить приборную панель с другой машины —сложная задача.
• Покраска кузова Газ 69 с помощью резиновой краски. По желанию можно нанести аквапринт.

Отметим, что цена Газ 69 в тюнингованной версии гораздо больше. В некоторых случаях придется выложить около 600-700 тысяч рублей в зависимости от «начинки». Но большинство покупателей предпочитают купить технику без изменений, а впоследствии проводить работы по тюнингу.

Плюсы и минусы

Автомобиль отличается положительными и отрицательными качествами. К плюсам следует отнести:

• высокое качество металла, использованного при изготовлении кузова;
• большой клиренс;
• прекрасные внедорожные характеристики;
• полноприводность;
• возможность перемещения небольших прицепов;
• функция откидывания тента салона;
• компактность;
• наличие стеклоочистителей лобового стекла.

Одновременно данная модель характеризуется следующими недостатками:

• отсутствием гидроусиления рулевого управления и тормозов;
• руль и сиденья не регулируются;
• недостаточным комфортом;
• сильной тряской в салоне при передвижении по ухабам;
• неравномерностью отопления салона;
• недостаточной мощностью двигателя.

Но, несмотря на перечисленные слабости, машина остается передовой разработкой по меркам своего времени.

Конфигурация

Недостатки

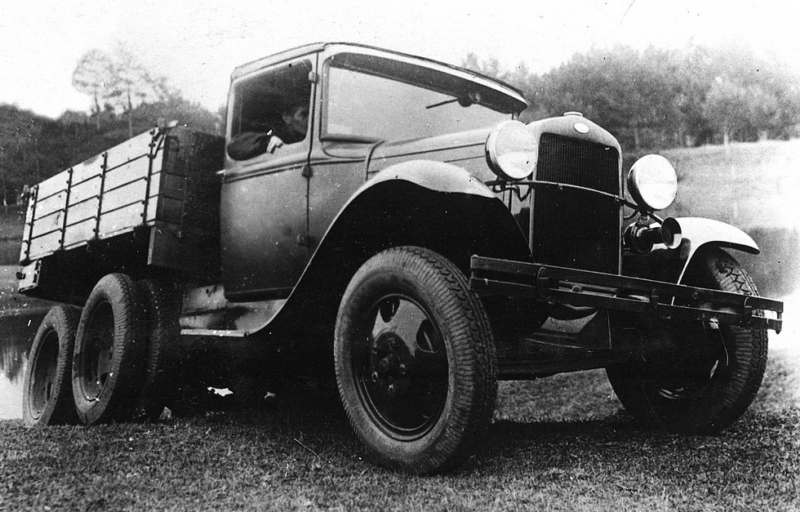

Об истории создания и производства грузовика ГАЗ-ААА

Несмотря на сотрудничество с Ford Motor Company, возможностью воспользоваться помощью американского автогиганта у нашиих специалистов не было. Форд не выпускал трёхосных грузовиков: он поставлял свои базовые модели мелким фирмам, которые делали на их основе специальные модификации.

Американские трёхосные грузовики имели колесную формулу 6×2, с прицелом не на повышение проходимости, а на увеличение грузоподъёмности. При этом каждая компания применяла мосты собственной конструкции, которые не имели ничего общего с продукцией Форд.

СССР закупил в США трёхосные машинокомплекты компаний Timken и Hollister и опробовал эти грузовики в отечественных условиях. Однако в итоге НАТИ был разработан собственный оригинальный вариант – на базе стандартного шасси Ford АА.

Молодой коллектив конструкторов ГАЗа сумел разработать более совершенный, по сравнению с Ford-Timken, вариант задней тележки. Оба ведущих моста были соединены с рамой четырьмя продольными полуэллиптическими рессорами, которые выполняли роль балансиров. На американском грузовике концы расположенных друг над другом рессор соединялись с «чулком» заднего моста через бронзовое «яблоко». Данный компонент весил тяжело, был очень дорогим и быстро изнашивался. Наши конструкторы избавились от этого «яблока», соединив концы рессор с ведущими мостами посредством универсальных шарниров с подшипниками скольжения.

Крутящий момент на ГАЗ-ААА от мотора к ведущим колёсам передавался через 4-х ступенчатую коробку передач, 2-х ступенчатый демультипликатор (т.е. дополнительную коробку) и червячную главную передачу с коническими шестернями.

Трёхосный автомобиль был заметно тяжелее обычной «полуторки»: 2,475 т против 1,81 т, тихоходней — 65 км/ч вместо 70ти км/ч, однако мог перевозить 2, а не полторы тонны груза, и обладал бо́льшими возможностями проходимости.

В 1932 году этот трёхосный опытный экземпляр полуторки с червячными главными передачами мостов и демультипликатором. Точнее, был сделан автомобиль с червячной главной передачей НАЗ-НАТИ-30 и с конической главной передачей НАЗ-НАТИ-30К. По результатам испытаний этих машин, выбор трёхосника  для серийного производства был сделан в пользу ГАЗ-НАТИ-30: мосты с конической передачей не давали должной унификации с серийными ГАЗ-АА и на испытаниях показали себя слабее мостов с червячной передачей.

Яркой страницей истории отечественной автомобилизации стал пробег 1933 года по маршруту Москва — Кара-Кум – Москва. Стартовав 6 июля от ворот московского завода имени Сталина, 23 автомобиля преодолели почти десять тысяч километров и 30 сентября вернулись в столицу. На сложнейшем маршруте все модели ГАЗа, среди которых был и новый трёхосник, дошли через Татарстан, Оренбург, Казахстан и Узбекистан до Туркмении; переправились через Каспийское море из Красноводска в Баку, и через Кавказ, Кубань и Дон вернулись обратно в Центральную Россию.

В дальнейшем конструкция ГАЗ-ААА была усовершенствована в ГАЗовском конструкторском бюро спецмашин ГАЗа под руководством Виталия Андреевича Грачёва. К 1 мая 1935 года была изготовлена первая партия из пятидесяти трёхосных бортовых грузовых машин ГАЗ-ААА, в основу которых лёг ГАЗ-НАТИ-30.

В 1938 году грузовик, вместе с обычной двухосной «полуторкой», прошёл модернизацию, получил более мощный (50 л.с.) двигатель и ряд прочих усовершенствований. В годы Великой Отечественной конструкция ГАЗ-ААА была значительно упрощена, чтобы снизить трудоёмкость и стоимость производства. Но на ТТХ это практически не отразилось. Для дополнительного повышения проходимости на ведущие колёса бронеавтомобилей и специальных машин на базе ГАЗ-ААА надевались овероллы – быстросъёмные вездеходные цепи. Они входили в штатное оснащение всех бронеавтомобилей.

Ил-114 заинтересовал военных

Технические Характеристики ГАЗ 69

В отличии от 67-ого, под капот которого устанавливался двигатель от грузовика ГАЗ -ММ, с солидным крутящим моментом в 170Н.М, под капот 69-ого был установлен более оборотистый, но менее тяговитый двигатель объемом 2120 кубиков, мощностью в 55 лошадиных силы и моментом в 127Н.М. По отзывам, GAZ 69 с родным двигателем в некоторых ситуациях страдает из-за недостатки тяги. В некоторых случаях, Тюнинг ГАЗ 69 включает в себя замену двигателя на более тяговитый, благо моторный отсек весьма вместительный. Максимальная скорость 69-ого — 90 километров в час, но стоит вспомнить о прозвище «козлик», которое говорит о значительной вертикальной раскачке кузова, что делает езду на высокой скорости не безопасной.

Силовая установка 69-ого оснащена системой предпускового подогрева. Суть ее в том, что при вывернутых вправо колесах, можно подобраться к лючку — пробке в левом крыле, снять его и через специальный тоннель, взяв в руки паяльную лампу, прогреть мотор.

Тормоза на всех колесах барабанные и одноконтурные, поэтому за утечкой тормозной жидкости стоит смотреть очень внимательно.

Двигатель ГАЗ 69 имеет очень низкую степень сжатия в 6.5:1, что разрешает заливать даже самый паршивый бензин. Диаметр цилиндра в этом движке — 82.0мм, а ход поршня — 100мм. Сама геометрия мотора, где ход поршня превышает его диаметр, говорит о том, что это «крутильный» двигатель. Блог движка выполнен из чугуна, а головка из алюминия.

Коробка передач механическая, трехскоростная. Межосевого дифференциала на 69-ом нет, из -за этого в обычном режиме следует ездить на заднем приводе, но это повышает экономичность автомобиля.

Цена ГАЗ 69

Купить ГАЗ 69 не так то просто. Цена ГАЗ 69 варьируется от 1 500 до 10 000$. Назвать эту машину дешевой, особенно учитывая ее низкую по сегодняшним меркам практичность, никак нельзя. Сегодня этот автомобиль стал раритетом, который вызывает интерес и у детей и у очень состоятельных людей. GAZ 69-ять это не просто автомобиль — это часть истории великой страны, великого народа, который победил орды захватчиков, а после отстроил свою страну и сделал очень многое для развития других народов. Даже сегодня советские внедорожники можно встретить в Африке и в дальневосточных странах, пусть в нем нет комфорта, но суть этой машины совсем в другом.

Применение в боевых условиях

В Советской армии ГАЗ-69 использовался очень широко, однако, информации о его участии в реальных военных конфликтах сравнительно немного. Известно, в частности, что эти машины использовались командным составом советских воздушно-десантных войск при подавлении мятежа в Венгрии в 1956 году. Нет никаких сомнений и в том, что ГАЗ-69 были в Чехословакии в 1968.

Наиболее же яркой страницей военной части биографии автомобиля ГАЗ-69 является, видимо, его участие в арабо-израильском конфликте в качестве истребителя танков. Первое применение соответствующей модификации 2П26 было отмечено еще в ходе Шестидневной войны, когда ракетами «Шмель», выпущенными из установки, смонтированной на советском джипе, удалось уничтожить до 10 израильских танков.

2П26 — противотанковые установки на базе ГАЗ-69. Вооружение — 4 ракеты «Шмель»

Во второй раз 2П26 отличился во время «Войны Судного дня» в 1973 году. По количеству пораженных бронецелей соперничать с этим переоборудованным автомобилем ГАЗ-69 тогда мог только пехотный ПТРК «Малютка».

Новости ГАЗ

03.09.2019Новая ГАЗель поступит в продажу в 2021 году

Новинка, которую планируют начать продавать в начале 2021 года, получит независимую переднюю подвеску, более просторную кабину из оцинкованной стали, реечное рулевое управление…

подробнее

24.09.2018В Германии представили новую «Шишигу»

На выставке IAA-2018, в Ганновере, компания ГАЗ показала среднетоннажный полноприводный грузовик Садко Next. По конфигурации автомобиль напоминает один из самых проходимых грузовиков — ГАЗ-66 (Шишига). В арсенале…

подробнее

19.08.2018ГАЗ-3106 Забытый проект Горьковского автомобильного завода

Мало кто знает, что в начале двухтысячных на ГАЗе занимались разработкой комфортабельного семиместного внедорожника. Макет по российским эскизам был заказан у Американской фирмы Venture Industries. В дизайне читались мотивы спроектированного ранее седана бизнес класса — ГАЗ 3111.

подробнее

21.11.2016Культовые автомобили из фильмов Гайдая

Великолепные киноленты Леонида Гайдая даже спустя полвека с момента появления на свет не теряют своей популярности, свежести и искрометности. Их хочется смотреть снова и снова, смакуя каждый кадр, каждую фразу, каждого героя. Все потому, что необыкновенный режиссер Леонид Иович тщательно продумывал мельчайшие детали своего фильма, где важными героями становились и осел, и автомобиль.

подробнее

10.11.2014«Группа ГАЗ» начала продажи «ГАЗон NEXT»

«Группа ГАЗ» приступила к продажам среднетоннажного грузового автомобиля «ГАЗон NEXT». Стоимость нового автомобиля составляет от 1 млн 50 тыс. рублей. Гарантия теперь составляет три года или 150 тыс. км пробега, а также увеличенный до 20 тыс. км межсервисный интервал.

подробнее

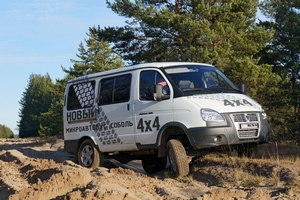

06.03.2014Полноприводному Соболю обновили трансмиссию

Отличительными особенностями автомобилей с новой трансмиссией являются подключаемый полный привод, карданные валы с шарнирами равных угловых скоростей (ШРУС), блокируемый дифференциал заднего моста и система АБС.

подробнее

08.11.2011C конвейера ГАЗа сошли первые кроссоверы Skoda Yeti

Горьковский автомобильный завод с 4 ноября начал крупноузловую сборку автомобилей Skoda Yeti. Как передает корреспондент НИА «Нижний Новгород», новое производство на ГАЗе осмотрели Президент РФ Дмитрий Медведев и…

подробнее

15.08.2011АМЗ завершает подготовку к передаче партии полицейских машин «Тигр» Уругваю

Нижний Новгород. 10 августа. НТА-Приволжье — ОАО «Арзамасский машиностроительный завод» (АМЗ, Нижегородская область, управляется Военно-промышленной компанией) завершает подготовку к передаче партии специальных полицейских машин СПМ-2 «Тигр» Уругваю.

подробнее

13.09.2010«Группа ГАЗ» запускает собственные программы утилизации по легковым и коммерческим автомобилям

Фирменные программы «Группы ГАЗ» позволяют получить скидку при утилизации тем клиентам, которые не попадают под условия государственной утилизационной программы.

подробнее

14.05.2010Бразильский спецназ заинтересовался российским «Тигром»

Полицейский спецназ бразильского штата Рио-де-Жанейро планирует провести испытания российского бронеавтомобиля ГАЗ-2330 «Тигр». Об этом сообщило бразильское новостное агентство Globo, со ссылкой на секретариат общественной безопасности штата.

подробнее

Севмаш: гособоронзаказ на контроле

Причины кризиса

Причины Карибского кризиса заключаются в размещении американскими военнослужащими ядерных баллистических ракет на территории Турции в 1961 году. Новые ракеты-носители «Юпитер» были способны доставить ядерный заряд к Москве и другим важнейшим городам Союза в считанные минуты, из-за чего СССР не имел бы шанса ответить на угрозу.

Хрущев должен был отреагировать на подобный жест США и, договорившись с правительством Кубы, разместил советские ракеты на Кубе. Таким образом, находясь в непосредственной близости от восточного побережья США, ракеты на Кубе были способны уничтожить ключевые города Штатов быстрее, нежели ядерные боеголовки, запущенные из Турции.

Интересно! Размещение советских ядерных ракет на Кубе вызвало панику среди населения США, а правительство расценило такие действия как прямой акт агрессии.

Рассматривая причины Карибского кризиса, нельзя не сказать о попытках США и СССР установить контроль над Кубой. Стороны пытались расширить свое влияние в странах третьего мира, этот процесс и получил название холодная война.

«Москве нужно знать все»

Модификации

Завод выпускал несколько модификаций вездехода:

• ГАЗ-63 – базовая версия;
• ГАЗ-63А – базовая версия укомплектованная 4,5 тс лебедкой;
• ГАЗ-63Э и 63АЭ – авто армейского исполнения с экранировкой электросетей и оборудования, модель АЭ оснащалась тяговой лебёдкой, аналогичной установленной на модели А;
• ГАЗ-63У и 63АУ – варианты на экспорт, отличались качеством изготовления и отделкой;
• ГАЗ-63Ю и 63АЮ – автомобили, предназначенные для эксплуатации в тропическом климате, установлено дополнительное охлаждение двигателя и дополнительные фильтры;
• ГАЗ-63П и Д – седельные тягачи на базовой основе.

Гражданские шасси ГАЗ-63 использовались для создания пожарных цистерн моделей АЦУ-20 и ПМГ-19, рукавной машины АР-1,6 и машины для обеспечения связи АСОП-5. На гражданской службе активно эксплуатировались цистерна для нефтепродуктов АТЗ-2,2 и для молочной продукции АЦ-18 и ВЦПТ-1,5.

Шасси и бортовой грузовик ГАЗ-63 широко использовались в Советской Армии. На основе вездехода монтировались топливный заправщик ТЗ-63, подвозчик масла МЗ-3904, медицинский фургон АС-1, платформа для перевозки легкого понтонного парка, подвижные радиостанции. Небольшими сериями выпускалась 17-ствольная реактивная установка БМ-14-17. Узлы грузовика использовались при создании бронетранспортера БТР-40 и плавающей машины БРДМ-1.

Салон комплектовался столами и местами для персонала, жестко закрепленными на полу. Имелось радиооборудование, стеллажи для размещения оружия и дополнительных средств тушения возгораний.

На наружной стороне кузова имелась лестница, применявшаяся при установке антенн. Салон автобуса оснащался дополнительным обогревателем. До серии машина не дошла из-за низкой остойчивости и перегрузки шасси.

На базе вездехода выпускался санитарный автобус АС-3, предназначенный для перевозки раненых или больных, а также медицинского оборудования. Цельнометаллический фургон мог вместить семь лежачих больных и двух сидячих. При перевозке только сидячих больных вместимость возрастала до 14 человек. Для постройки использовалось автобусное шасси, оснащенное амортизаторами на заднем мосту и листами рессор с пониженной жесткостью.

Двигатель, трансмиссия

ГАЗ-69А

• Тип двигателя — 4-тактный, бензиновый, карбюраторный.
• Количество цилиндров — 4.
• Диаметр цилиндра и ход поршня, мм — 82×100
• Рабочий объём цилиндров — 2,12 л.
• Степень сжатия — 6,2—6,5.
• Максимальная мощность — 55 л. с. при 3600 об/мин.
• Максимальный крутящий момент — 12,7 кгм при 2000 об/мин.
• Сцепление сухое, однодисковое.
• Коробка передач двухходовая, с тремя передачами вперёд и одной назад. Передаточные числа: 1-я передача — 3,115; 2-я передача — 1,772; 3-я передача — 1,000; задний ход — 3,738.
• Раздаточная коробка шестерёнчатая, имеет две передачи с передаточными числами 1,15 и 2,78. Низшая передача (2.78) может быть включена только после включения переднего моста.
• Карданных валов три: промежуточный, задний и передний.
• Главная передача одинарная коническая, со спиральным зубом. Передаточное число главной передачи переднего и заднего мостов — 5,125. Полуоси полностью разгруженные.

Основные части охотничьего дробового ружья

ГАЗ 69 – обзор автомобиля

GAZ 69 / ГАЗ 69

Легендарный ГАЗ 69 (в простонародье «Козлик») был создан конструкторами Горьковского автозавода. Разработка этого внедорожника началась в 1946 году, практически сразу после Второй мировой войны. Первые опытные образцы были показаны в 1948 году, а спустя 5 лет автомобиль пошел в серию. Первые 3 года внедорожник ГАЗ 69 выпускали на мощностях ГАЗа, а уже с 1956 года сборка модели перешла на предприятие УльЗИС (Ульяновск), которое впоследствии было переименовано в УАЗ. ГАЗ 69 выпускался в двух исполнениях: 2 двери и 8-мест (2-е человек располагались спереди, а 6 остальных на задних продольных лавках) и в так называемой «командирской» версии (69А) с 5-местной 4-дверной кабиной и традиционным задним сиденьем. На базе агрегатов ГАЗ 69 и ГАЗ М-20 был создан легковой автомобиль повышенной проходимости. Это была своего рода внедорожная версия всем известной «Победы».

ГАЗ 69 получил карбюраторный мотор 2.1 л (55 л.с.) с жидкостным охлаждением. Коробка передач на «Козлик» перекочевала с «Победы». Это 3-ступенчатая КПП с синхронизаторами 2-й и 3-й передач. Конструкция большинства узлов и агрегатов ГАЗ 69 была весьма архаичной, но в то же время внедорожник требовал постоянного внимания и особой легкостью в эксплуатации не отличался. Система отопления ГАЗ 69 подавала теплый воздух только на лобовое стекло, поэтому пассажирам в зимнее время было не комфортно. Но, несмотря на определенные недостатки, ГАЗ 69 всегда отличался бескомпромиссностью во всем, что касается передвижения по бездорожью. ГАЗ 69 снят с конвейера в 1971 году. Всего выпущено более 600 тыс. таких внедорожников.

Ответственность за нарушение уставных взаимоотношений

Технические характеристики Газ 69

Военный Газ 69 собирался с применением уже имеющихся агрегатов, но это не помешало ему получить широкую популярность и выделиться уникальными техническими характеристиками. Ниже рассмотрим главные особенности машины.

Двигатель

В качестве силовой установки на ГАЗ 69 использовался 4-цилиндровый карбюраторный мотор с легкового автомобиля «Победа» объемом 2,12 л. Главной особенностью стало увеличение мощности до 55 л. с. Возможности агрегата позволяли разгонять авто до 90 км/ч. В отличие от предшественников, этот двигатель стал более экономичным и принимал бензин марки АИ-66.

В двигателе Газ 69 предусмотрена двухфазная очистка масла. Сначала смазка проходила фильтр грубой, а потом тонкой очистки. Одной из особенностей было наличие предпускового подогревателя. Для нагрева мотора зимой требуется повернуть руль в правую сторону, а слева открыть люк, а после в жаровую трубу установить паяльную лампу. Таким способом удавалось согреть моторное масло в поддоне и завести силовой агрегат даже в сильный мороз.
Главные характеристики мотора Газ 69:

• объем — 2.1 л;
• мощность — 55 «лошадей»;
• расход — 14 л на «сотню»;
• число цилиндров / клапанов — 4 / 8;
• диаметр / ход поршня — 82 / 100 мм;
• топливо — бензин, АИ-66.

Трансмиссия

Сцепление и КПП на «Труженике» взято с Газ М20, но немного изменились передаточные числа. Три ступени в коробке передач и две в «раздатке» обеспечивали шесть рабочих ступеней и возможность менять усилие в широком диапазоне.
Передаточные числа по ступеням:

• 1-я — 3,115;
• 2-я — 1,772;
• 3-я — 1;
• задняя — 3,378.

При этом раздатка Газ 69 имела следующие передаточные числа — 1.15 и 2.78.

При выборе понижающей скорости на ведущую ось приходилась слишком большая нагрузка.Чтобы избежать повреждения, включение такой передачи блокировалось при выключенном переднем мосту. Что касается сцепления, здесь использовался классический вариант — сухое с одним диском.

Ходовая

Конструктивно Газ 69 состоит из рамы, в состав которой входит пара лонжеронов закрытого типа, объединенных шестью поперечинами. Рамная часть изготовлена из листовой стали, а главными элементами подвески являются две пары рессор, имеющие форму половины эллипса и продольное расположение. Вся эта система дополнялась гидроамортизатором, способным работать на сжатие и отбой.
Газ 69 комплектуется тремя я карданами: спереди, сзади и между ними. Во всех случаях применяются игольчатые подшипники. Диски машины сделаны из штампованной стали и имеют глубокий обод. На шинах предусмотрены специальные зацепы, улучшающие проходимость.
Характеристики ходовой:

• масса — 1,525 т;
• колесная база — 2,3 м;
• габариты — 3,85х1,75х2.03 м;
• дорожный просвет — 21 см;
• грузоподъемность — 650 кг;
• радиус разворота — 6 м;
• максимальная скорость — 90 км/ч;
• запас топлива — 48 л и 27 л в двух баках.

В ступицах переднего моста предусмотрена возможность отключения, что позволяет уменьшить потребление горючего. При этом главный плюс Газ 69 — уникальная проходимость.

Характеристики автомобиля сведены в таблицу:

Характеристики	Значения
Двигатель, объем, л	2,1
Мощность, л. с.	55
Расход топлива, л/100км	14
Число цилиндров / клапанов	4/8
Топливо	бензин АИ-66
Масса, т	1,525
Кколесная база, м	2,3
Габариты (ДхШхВ), м	3,85х1,75х2.03
Дорожный просвет, см	21
Грузоподъемность, кг	650
Радиус разворота, м	6
Максимальная скорость, км/ч	90

Благодаря высокому клиренсу и продуманной подвеске, авто с легкостью преодолевает водные участки глубиной до 0,7 м и подъем до 30 градусов. Из-за рессоры сзади машина подскакивала на кочках, что и привело к появлению клички «козлик».

Тормозная система

При рассмотрении характеристик Газ 69 стоит уделить внимание и тормозной системе. В ее состав входит ножной и центральный тормоз с ручным приводом

Все они являются колодочными. Ножная и центральная тормозная система разделена друг с другом. При этом первая имеет гидропривод, действие которого распространяется на все колеса.

Тормоза спереди и сзади идентичны. Отличается только способ подключения трубопровода к цилиндру. При этом все детали системы идентичны с тормозной системой «Победы». Что касается стояночного тормоза, он барабанный. Для его снятия можно не разбирать ступицы.

Особенности контуров:

1. рабочий — колодки, гидропривод на все колеса;
2. ручной — колодки, механический привод.
