Авиационный крупнокалиберный пулемет швак

Устройство[править | править код]

По устройству 20-мм пушка ШВАК была сходна с 12,7-мм одноименным пулемётом. Различие было лишь в диаметре канала ствола. Питание пушки — ленточное, перезаряжание — пневматическое или механическое. 20-мм пушка ШВАК выпускалась в вариантах: крыльевом, турельном и мотор-пушка. Мотор-пушка отличалась большей длиной, наличием амортизатора и рядом других изменений.

External links

Paste links to sources and external resources, such as:

• topic on the official game forum;
• other literature.

Применение

20-мм пушка ШВАК нашла широкое применение в советской авиации и устанавливалась на многих типах самолётов. Синхронные и крыльевые 20-мм установки ШВАК (20-мм пушка, 12,7-мм пулемёт) были установлены на истребителях И-153П, И-16, И-185, Як-1, Як-7Б, ЛаГГ-3, Ла-5, Ла-7, Пе-3, а в г. было выпущено 158 пушек для установки на истребителях «Харрикейн» взамен 7,7-мм пулемётов «Браунинг». Две неподвижные пушки были размещены на бомбардировщике Ту-2 и на части бомбардировщиков Пе-2. На первых моделях штурмовиков Ил-2 с лета 1941 года в крыльях устанавливались две пушки ШВАК калибра 20 мм с боезапасом по 200 снарядов на ствол.

Мотор-пушка ШВАК с некоторыми изменениями в — гг. устанавливалась на танках Т-30 (модификация Т-40) вместо 12,7-мм пулемёта ДШК, что позволило существенно увеличить мощность их огня и дало возможность эффективно поражать легко- и среднебронированные цели (до 35 мм подкалиберным снарядом), пулемётные точки, противотанковые пушки и живую силу врага. Вариант пушки ШВАК-20 под названием ШВАК-танковая, ТНШ-20 или просто ТНШ (танковая Нудельмана — Шпитального) серийно устанавливался на лёгких танках Т-60 и в порядке эксперимента на плавающем танке Т-38 (пушка, установленная на опытный образец Т-38Ш, вышла из строя, и испытания на нём прекратились). Для пушки ТНШ с длиной ствола 82,4 калибра максимальная дальность стрельбы прямой наводкой достигала 2 км. Несколько сот танков Т-60 принимало успешное участие в боях под Истрой в декабре 1941 года во время битвы за Москву.
Оборонительные турельные установки с 20-мм пушками ШВАК были установлены на бомбардировщиках Пе-8 и Ер-2.

Пистолет-пулемет Дегтярева (ППД): история создания, описание и характеристики

Устройство

По устройству 20-мм пушка ШВАК была сходна с 12,7-мм одноименным пулемётом. Различие было лишь в диаметре канала ствола. Питание пушки — ленточное, перезаряжание — пневматическое или механическое. 20-мм пушка ШВАК выпускалась в вариантах: крыльевом, турельном и мотор-пушка. Мотор-пушка отличалась большей длиной, наличием амортизатора и рядом других изменений.

Исследование

4 января 2017 года НАСА объявило, что Люси была выбрана в качестве одной из двух следующих миссий программы Discovery . Люси собирается исследовать шесть троянов Юпитера. Он запланирован на запуск в 2021 году и прибудет к троянскому облаку в 2027 году после пролета астероида главного пояса. Затем он вернется в окрестности Земли для помощи гравитации, чтобы доставить его к троянскому облаку Юпитера где он посетит 617 Патрокла.

Японское космическое агентство предложило солнечный парус OKEANOS на конец 2020-х годов для анализа троянского астероида на месте или для выполнения миссии по возврату образцов.

Боекомплект

General info

Tell us about the tactical and technical characteristics of the cannon or machine gun.

Available ammunition

Early:

• Default: T · HEF-I
• Air Targets: HEF · HEF-I · HEF · T
• Tracers: T · HEF-I · T · T
• Stealth: HEF · HEF · HEF

Standard/Synchronised

• Default: FI-T · AP-I
• Universal: FI-T · HEF · AP-I · FI-T
• Ground targets: HEF · FI-T · AP-I
• Tracers:FI-T · FI-T · FI-T
• Armored targets: AP-I · FI-T · AP-I · AP-I
• Stealth: AP-I · HEF · HEF · FI

Боекомплект

Крыло немецкого Bf.109 после попаданий 20-мм снарядов ШВАК

Первоначально в боекомплект пушки входили осколочно-зажигательные и бронебойно-зажигательные снаряды. В 20-мм патронах к пушке ШВАК применена латунная гильза цилиндрической формы с закраиной в донной части, выступающей за тело гильзы. Извлечение такой гильзы после выстрела было затруднено, так как оно начиналось[источник не указан 2427 дней] при некотором остаточном давлении пороховых газов в канале ствола, когда стенки гильзы были ещё прижаты к стенкам патронника. По этой причине часто[источник не указан 2427 дней] случались поперечные разрывы гильзы и обрывы закраин. А это в свою очередь приводило к утыканию очередного патрона и к прекращению автоматической стрельбы.

20-мм патроны комплектовали применявшимися в наземной артиллерии высокочувствительным головным взрывателем мгновенного действия непредохранительного типа МГ-3. Но МГ-3 иногда давал преждевременные разрывы снарядов в стволе пушки. В конце 1936 года МГ-3 был заменён взрывателем МГ-201, который имел более высокие чувствительность и мгновенность действия; вылетающий центробежный предохранитель был изъят. Но всё же взрыватель МГ-201 не удовлетворял требованиям по безопасности, так как взводился в канале ствола пушки.

В 1938 году взрыватель был заменён более чувствительным взрывателем К-6, безотказно срабатывавшем при встрече с перкалевой обшивкой самолётов и отличавшимся большим быстродействием. Взрыватель К-6 имел механизм, обеспечивающий его взведение только после вылета снаряда из ствола пушки (на расстоянии 0,3-0,5 м от дульного среза), что практически исключало случаи преждевременного разрыва снаряда в стволе пушки.

Несмотря на многочисленную модернизацию снарядов, их действие было достаточно слабо для калибра 20 мм. Сразу после войны в СССР, как и в союзных странах (Великобритания и Франция), за счёт усовершенствования технологий, была увеличена степень наполнения 20 мм авиационных снарядов взрывчатым веществом (в СССР — вдвое).

Хотя пушка ШВАК обладала некоторыми недостатками, в годы войны развернулось массовое производство этих пушек. Всего было выпущено 100920 пушек. Производство 20-мм пушек ШВАК прекратилось в 1946 году.

Снаряды 20×99 мм R

Устройство

По устройству 20-мм пушка ШВАК была сходна с 12,7-мм одноименным пулемётом. Различие было лишь в диаметре канала ствола. Питание пушки — ленточное, перезаряжание — пневматическое или механическое. 20-мм пушка ШВАК выпускалась в вариантах: крыльевом, турельном и мотор-пушка. Мотор-пушка отличалась большей длиной, наличием амортизатора и рядом других изменений.

История создания[ | ]

В связи с развитием военной авиации в конце 1920-х годов, с увеличением скорости полёта самолётов и веса полезной нагрузки, возникла необходимость в новом вооружении. 9 февраля 1931 года вышло постановление советского правительства о разработке авиационного пулемёта калибра 12,7 мм под патрон 12,7-мм армейского пулемёта (Дегтярёв крупнокалиберный). Такой пулемёт был спроектирован С. В. Владимировым, конструктором пулемётного КБП в Туле на основе конструкции 7,62 мм пулемёта ШКАС. Пулемёт был представлен на испытания 28 мая 1932 года и успешно их прошёл. В 1934 году новый образец был принят на вооружение. Серийный выпуск был начат в 1935 году.

Боекомплект

Крыло немецкого Bf.109 после попаданий 20-мм снарядов ШВАК

Первоначально в боекомплект пушки входили осколочно-зажигательные и бронебойно-зажигательные снаряды. В 20-мм патронах к пушке ШВАК применена латунная гильза цилиндрической формы с закраиной в донной части, выступающей за тело гильзы.

20-мм патроны комплектовали применявшимися в наземной артиллерии высокочувствительным головным взрывателем мгновенного действия непредохранительного типа МГ-3. Но МГ-3 иногда давал преждевременные разрывы снарядов в стволе пушки. В конце 1936 года МГ-3 был заменён взрывателем МГ-201, который имел более высокие чувствительность и мгновенность действия; вылетающий центробежный предохранитель был изъят. Но всё же взрыватель МГ-201 не удовлетворял требованиям по безопасности, так как взводился в канале ствола пушки.

В 1938 году взрыватель был заменён более чувствительным взрывателем К-6, безотказно срабатывавшим при встрече с перкалевой обшивкой самолётов и отличавшимся большим быстродействием. Взрыватель К-6 имел механизм, обеспечивающий его взведение только после вылета снаряда из ствола пушки (на расстоянии 0,3-0,5 м от дульного среза), что практически исключало случаи преждевременного разрыва снаряда в стволе пушки.

Несмотря на многочисленную модернизацию снарядов, их действие было достаточно слабо для калибра 20 мм. Сразу после войны в СССР, как и в союзных странах (Великобритания и Франция), за счёт усовершенствования технологий, была увеличена степень наполнения 20 мм авиационных снарядов взрывчатым веществом (в СССР — вдвое).

Хотя пушка ШВАК обладала некоторыми недостатками, в годы войны развернулось массовое производство этих пушек. Всего было выпущено 100920 пушек. Производство 20-мм пушек ШВАК прекратилось в 1946 году.

Снаряды 20×99 мм R

Регистрация

Оценки

Пулемёт ШВАК оказался довольно эффективным оружием благодаря своей надёжности, унаследованной от ШКАСа, и крупному калибру. Патрон 12,7×108R показал отличную бронепробиваемость и эффективное зажигательное действие. Однако эффективность разрывных пуль была признана недостаточной, что и привело к созданию 20-миллиметровой пушки ШВАК. Сама конструкция пулемёта также не была лишена недостатков. Чрезвычайно большая сложность устройства отдельных узлов, особенно механизма питания и экстракции стреляной гильзы, создавала проблемы при обслуживании. Этот же факт усложнил его производство. Особенно велика была трудоёмкость изготовления механизма питания и ствольной коробки. В случае неполадок доступ к механизмам был крайне затруднён — в отдельных случаях для устранения задержек в стрельбе требовалась частичная или полная разборка пулемёта, что невозможно сделать в полёте.

Применение

20-мм пушка ШВАК нашла широкое применение в советской авиации и устанавливалась на многих типах самолётов. Синхронные и крыльевые 20-мм установки ШВАК (20-мм пушка, 12,7-мм пулемёт) были установлены на истребителях И-153П, И-16, И-185, Як-1, Як-7Б, ЛаГГ-3, Ла-5, Ла-7, Пе-3, а в г. было выпущено 158 пушек для установки на истребителях «Харрикейн» взамен 7,7-мм пулемётов «Браунинг». Две неподвижные пушки были размещены на бомбардировщике Ту-2 и на части бомбардировщиков Пе-2. На первых моделях штурмовиков Ил-2 с лета 1941 года в крыльях устанавливались две пушки ШВАК калибра 20 мм с боезапасом по 200 снарядов на ствол.

Мотор-пушка ШВАК с некоторыми изменениями в — гг. устанавливалась на танках Т-30 (модификация Т-40) вместо 12,7-мм пулемёта ДШК, что позволило существенно увеличить мощность их огня и дало возможность эффективно поражать легко- и среднебронированные цели (до 35 мм подкалиберным снарядом), пулемётные точки, противотанковые пушки и живую силу врага. Вариант пушки ШВАК-20 под названием ШВАК-танковая, ТНШ-20 или просто ТНШ (танковая Нудельмана — Шпитального) серийно устанавливался на лёгких танках Т-60 и в порядке эксперимента на плавающем танке Т-38 (пушка, установленная на опытный образец Т-38Ш, вышла из строя, и испытания на нём прекратились). Для пушки ТНШ с длиной ствола 82,4 калибра максимальная дальность стрельбы прямой наводкой достигала 2 км. Несколько сот танков Т-60 принимало успешное участие в боях под Истрой в декабре 1941 года во время битвы за Москву.
Оборонительные турельные установки с 20-мм пушками ШВАК были установлены на бомбардировщиках Пе-8 и Ер-2.

Боекомплект

Крыло немецкого Bf.109 после попаданий 20-мм снарядов ШВАК

Первоначально в боекомплект пушки входили осколочно-зажигательные и бронебойно-зажигательные снаряды. В 20-мм патронах к пушке ШВАК применена латунная гильза цилиндрической формы с закраиной в донной части, выступающей за тело гильзы.

20-мм патроны комплектовали применявшимися в наземной артиллерии высокочувствительным головным взрывателем мгновенного действия непредохранительного типа МГ-3. Но МГ-3 иногда давал преждевременные разрывы снарядов в стволе пушки. В конце 1936 года МГ-3 был заменён взрывателем МГ-201, который имел более высокие чувствительность и мгновенность действия; вылетающий центробежный предохранитель был изъят. Но всё же взрыватель МГ-201 не удовлетворял требованиям по безопасности, так как взводился в канале ствола пушки.

В 1938 году взрыватель был заменён более чувствительным взрывателем К-6, безотказно срабатывавшим при встрече с перкалевой обшивкой самолётов и отличавшимся большим быстродействием. Взрыватель К-6 имел механизм, обеспечивающий его взведение только после вылета снаряда из ствола пушки (на расстоянии 0,3-0,5 м от дульного среза), что практически исключало случаи преждевременного разрыва снаряда в стволе пушки.

Несмотря на многочисленную модернизацию снарядов, их действие было достаточно слабо для калибра 20 мм. Сразу после войны в СССР, как и в союзных странах (Великобритания и Франция), за счёт усовершенствования технологий, была увеличена степень наполнения 20 мм авиационных снарядов взрывчатым веществом (в СССР — вдвое).

Хотя пушка ШВАК обладала некоторыми недостатками, в годы войны развернулось массовое производство этих пушек. Всего было выпущено 100920 пушек. Производство 20-мм пушек ШВАК прекратилось в 1946 году.

Снаряды 20×99 мм R

Оценки

Пулемёт ШВАК оказался довольно эффективным оружием благодаря своей надёжности, унаследованной от ШКАСа, и крупному калибру. Патрон 12,7×108R показал отличную бронепробиваемость и эффективное зажигательное действие. Однако эффективность разрывных пуль была признана недостаточной, что и привело к созданию 20-миллиметровой пушки ШВАК. Сама конструкция пулемёта также не была лишена недостатков. Чрезвычайно большая сложность устройства отдельных узлов, особенно механизма питания и экстракции стреляной гильзы, создавала проблемы при обслуживании. Этот же факт усложнил его производство. Особенно велика была трудоёмкость изготовления механизма питания и ствольной коробки. В случае неполадок доступ к механизмам был крайне затруднён — в отдельных случаях для устранения задержек в стрельбе требовалась частичная или полная разборка пулемёта, что невозможно сделать в полёте.

ШВАК 12.7 мм авиационный пулемёт

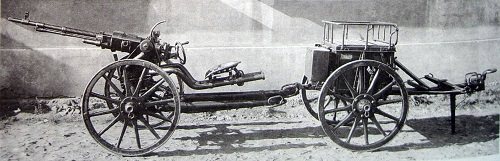

ШВАК 12.7 мм авиационный пулемёт (в расшифровке по буквам читается Шпитальный-Владимиров авиационный крупнокалиберный) — первый авиационный пулемёт крупного калибра, спроектированный в СССР к 1931 году советским оружейником С. В. Владимировым. Хотя данный образец авиационного крупнокалиберного вооружения был первой системой принятой на вооружение ВВС СССР под официальным названием 12,7-мм авиационный пулемёт калибра 12.7 мм системы Шпитального и Владимирова, увековечив имена своих создателей, он применялся и на других устройствах, вплоть до тачанок на конной тяге..

Шпитальный Борис Гавриилович История создания пулеметаШВАК стала зарождаться в связи с развитием вооружения для военной авиации в конце 1920-х годов и напрямую связана с временем когда увеличение скорости, дальности полёта самолётов и веса носимой полезной нагрузки, возникла острая необходимость в новом более мощном вооружении. Зимой 1931 года вышло очередное постановление советского правительства о обязательной разработке абсолютно нового авиационного пулемёта, адаптированного под калибр 12,7 мм стандартного патрона 12,7-мм армейского пулемёта ДК (расшифровка Дегтярёв крупнокалиберный).

Семен Владимиров.

Заказанный пулемёт был быстро спроектирован С. В. Владимировым, опытным конструктором пулемётного КБП, находящегося в Туле на принципе устройства 7,62 мм пулемёта ШКАС. Данный опытный пулемёт был представлен государственной комиссии на испытания в начале лета 1932 года, которые показали отличные результаты. В дальнейшем новый образец авиационного вооружения был принят к серийному производству, который был был начат в начале 1935 года.

Принцип действия и особенности конструкции работы автоматики полностью основывались на применении силы энергии пороховых газов выстрела, отводимых из канала ствола через специальное отверстие. Запирание ствола осуществлялось перекосом затвора. В общем, принцип работы, основные детали конструкции, подобны работе автоматики пулемёта ШКАС. Можно сказать это получился его крупнокалиберная версия, учиттывая то, что во время создания ШВАКа Владимиров подверг часть деталей существенной переработке и модернизации.

Питание боеприпасами 12,7-мм пулемёта ШВАК производилось специально модернизированными под него патронами размерами 12,7×108R, отличавшихся от штатных патронов к пулемёту ДК обязательным наличием на гильзе специальной выступающей закраины, что было очень кстати из-за особой системы экстракции патронов из ленты: с помощью специального винтового паза расположенного на ствольной коробке, в который попадали фланцы гильз. Номенклатура патронов и типы пуль у патронов к новому пулемету абсолютно совпадали с боеприпасами с ДК. Обычные пули пробивали с легкостью броню толщиной не менее 20 мм на расстоянии до 350 м, а патроны с пулями бронебойно-зажигательно-трассирующими — били ее на дальности дальности до 300 м и имели очень высокую дальность горения трассера до полутора километров.

После всех испытаний и проверок пулемёт ШВАК выпускался в четырёх вариантах: турельном, крыльевом, синхронном (для ведения огня через винт самолёта) и новом на то время моторном месте, когда стрельба велась внутри оси винта самолётов с одним мотором.<Пулемёт ШВАК оказался очень эффективным видом вооружения благодаря своей исключительной надёжности, унаследованной от от своего старшего брата ШКАСа, и крупному калибру применяемых боеприпасов. Патрон номенклатуры 12,7×108R показал отличную бронепробиваемость и прекрасное зажигательное действие. Стоит признать — эффективность разрывных пуль была признана слабой, что и привело в дальнейшем к созданию 20-миллиметровой пушки ШВАК.

Сама конструкция и сборка пулемёта также не была полностью избавлена от недостатков. Чрезвычайно сильная сложность устройства некоторых узлов, особенно механизма подачи и извлечения стреляной гильзы, создавала серьезные проблемы при обслуживании. Данный факт кроме того, усложнил его производство. .

Особенно заметна была трудоёмкость сборки и изготовления механизма питания и ствольной коробки. В целой серии неполадок доступ к указанным механизмам был практически невозможен — в отдельных, особо сложных случаях, для устранения задержек при ведения огня требовалась разборка пулемёта частичная или полная, которую невозможно сделать во время полёта. Также этот пулемет применялся в наземных боях, он оснащался треногой или мог вести огонь со станка или на колесном ходу, использовался как зенитный пулемет.

История создания

Полигонные испытания пулемёта ШВАК показали, что благодаря большому запасу прочности его калибр может быть увеличен до 20 мм без изменения габаритов подвижной системы путём замены ствола. После чего была разработана 20 мм пушка. Но было не ясно, как она поведёт себя в воздухе, и как её установка отразится на лётно-тактических характеристиках самолёта. Испытания были проведены В. П. Чкаловым на одноместном истребителе И-16 и были признаны успешными. По окончании испытаний, в была выпущена первая партия 20-мм пушек ШВАК, что положило начало интенсивному развитию этого вида вооружения.

Модификации

Пулемёт ШВАК изготавливался в четырёх вариантах: крыльевом, турельном, синхронном (для стрельбы через винт самолёта) и моторном (устанавливался внутри оси винта одномоторных самолётов).

Пушка ШВАК

Основная статья: ШВАК (пушка)

В —1936 годах при проведении испытаний было установлено, что существует техническая возможность увеличить калибр пулемёта до 20 мм, не меняя габариты подвижных деталей. Поэтому на базе 12,7-мм пулемёта ШВАК была создана 20-мм пушка ШВАК, запущенная в серийное производство в 1936 году. Практически сразу после этого 12,7-мм пулемёт ШВАК был снят с производства.

История создания

Полигонные испытания пулемёта ШВАК показали, что благодаря большому запасу прочности его калибр может быть увеличен до 20 мм без изменения габаритов подвижной системы путем замены ствола. После чего была разработана 20 мм пушка. Но было неясно, как она поведёт себя в воздухе, и как её установка отразится на лётно-тактических характеристиках самолёта. Испытания были проведены В. П. Чкаловым на одноместном истребителе И-16 и были признаны успешными. По окончании испытаний, в 1936 была выпущена первая партия 20-мм пушек ШВАК, что положило начало интенсивному развитию этого вида вооружения

Пушка Нудельмана

Наряду с ШВАК в военный период выпускалась более мощная авиационная пушка НС-37 конструкции инженеров Александра Нудельмана и Александра Суранова. Данный образец под калибр 37х198 мм также считается одним из самых удачных авиационных средств поражения Второй мировой войны.

«В сравнении с другими аналогичными орудиями НС-37 обладала лучшими показателями по надёжности, габаритам, весу, скорострельности, была более технологичной. Она имела короткий ход ствола, пружинно-гидравлический накатник, ленточное питание патронами. Механизм подачи работал от специальной пружины, взводившейся при откате ствола», — говорится в материалах корпорации «Ростех».

Пушка устанавливалась в развале блоков мотора на истребителях ЛаГГ-3 и Як-9Т и на крыльях советских штурмовиков, которые с дистанции в пределах 500 м могли уничтожать немецкие бронемашины, танки и артиллерийские системы. Орудие было неприхотливым и порой с одного выстрела разрушало самолёты люфтваффе.

• Штурмовик Ил-2 с пушкой НС-37

Концепция НС-37 оказалась настолько удачной, что советская промышленность продолжила выпускать пушку и после войны. В 1947 году было изготовлено 518 единиц, в 1948-м — 508, в 1949-м — 1314, в 1950-м — 3043, в 1951-м — 3885, в 1952-м — 4433, в 1953-м — 4600, в 1954-м — 1700.

В 1957 году в СССР развернулось производство усовершенствованного варианта под наименованием НН-37 конструкции Нудельмана—Неменова. Темп стрельбы этой пушки увеличился более чем в 1,5 раза, до 600—700 выстрелов в минуту. Данный образец устанавливался на опытный перехватчик Як-27.

«Например, пулемёты системы Браунинга снимались с ленд-лизовских Hawker Hurricane. Одна из причин — их слабая эффективность. В любом случае итог развития авиационных средств поражения СССР очевиден — поставки ШВАК и других образцов сковали силы люфтваффе и помогли Красной армии одержать уверенные успехи на земле», — подытожил Корнев.
