Nebelwerfer

210-мм пятиствольная разновидность

210-мм Nebelwerfer 42

Более поздняя версия, «Nebelwerfer 42», имела пять 210-мм стволов. Для неё применялись значительно более тяжёлые 210-мм снаряды весом 113 кг, дальность стрельбы которыми составляла 7.85 км. Кроме того, «Nebelwerfer 42» оснащался съёмными направляющими для снарядов калибра 150 мм от «Nebelwerfer 41», которые монтировались внутри стволов.

Также позднее стал производиться и применяться 15-ствольный Nebelwerfer (три горизонтальных ряда по пять 150-мм стволов).

Все эти виды миномёта устанавливались на лёгком двухколёсном лафете, к которому для увеличения точности приделаны сошники, а для скорости перевозки — пневматические шины.

Люфтваффе используют как Wfr. Gr. Реактивная установка 21 (BR 21)

Вооружение Fw 190 винтовкой WGr. 21 ракета

Ракета была адаптирована для использования в воздухе Люфтваффе в 1943 году с предохранителем с выдержкой времени и большей боеголовкой весом 40,8 кг (90 фунтов), как у Wfr. Gr. 21 или BR 21 (для Bordrakete 21 , как видно на немецких руководствах) , чтобы сорвать союзник бомбардировщика образования, в частности Eighth Air Force «сек боевой коробку образование, и сделать их более уязвимыми для атак со стороны немецкими истребителями, оставаясь вне зоны оборонительнога огонь с бомбардировщиков. Одиночные пусковые трубы устанавливались под каждым крылом одномоторных истребителей Bf 109 и Fw 190 , а на двухмоторных истребителях Bf 110 — по две под каждым крылом . Самое раннее известное нападение на американские бомбардировщики с помощью подкрыльевых ракет было совершено 29 июля 1943 года элементами JG 1 и JG 11 во время американских стратегических бомбардировок Киля и Варнемюнде . Фотографии показывают, что венгры установили по три трубы под каждое крыло своих двухмоторных тяжелых истребителей Me 210 Ca-1. Однако высокое лобовое сопротивление, вызванное пусковыми установками, уменьшало скорость и маневренность запускающего самолета, что могло быть смертельным при столкновении с истребителями союзников. Кроме того, установка пусковой трубы под крылом, которая обычно направляла снаряд примерно на 15 ° вверх от горизонтального полета, чтобы противостоять значительному баллистическому падению снаряда в полете после запуска, добавляла проблему сопротивления. Американцы прозвали 21-сантиметровые ракеты «пылающими бейсбольными шарами» из-за того, что летящие снаряды напоминали огненный шар.

Известно, что тяжелый истребитель Messerschmitt Me 410 Hornisse иногда оснащался четверкой пусковых установок Bf 110 для Wfr. Gr. 21 ракета, но одна провела испытание экспериментальной установки из шести пусковых установок, похожих по внешнему виду на полдюжины установленных на лафетах 15-см Nebelwerfer 41, в оружейном отсеке под носом Me 410 . Узел трубки с осью, направленной вверх под углом 15 ° (поскольку подкрыльевые крепления были наклонены под углом), должен был вращаться, как цилиндр револьверного пистолета , поскольку каждая ракета, которая должна была быть запущена, запускалась отдельно из открытой трубы внизу. носа самолета. Испытательный полет был совершен 3 февраля 1944 года, но концепция оказалась неудачной, так как выхлоп ракет существенно повредил самолет.

Подобная адаптация компонентов 21 cm Nebelwerfer также использовалась на экспериментальной версии бомбардировщика-эсминца тяжелого бомбардировщика , известного как Grosszerstörer , который предлагал использовать более тридцати трех пусковых труб, стреляющих вверх из средней части фюзеляжа. бомба зона залива на 60 ° угла ( по аналогии с эффективным Шрагом Musik ночного истребителя автопушкой сантехники) и немного стрельбы по правому борту из спинной части фюзеляжа поверхности, пролетев два километра ниже USAAF боевых коробчатых образований — несколько пробных перехватывает были попытки, без контакта с бомбардировщиками USAAF, и был обречен на провал из-за множества американских истребителей, защищавших бомбардировщики.

Оружейный гранатомет «Шиссбехер»

Особым вариантом гранатомета для вермахта стала винтовочная мортирка (Gewehrgranatgerät 42) с очень простой конструкцией. Оружие поступает в войска с 1942 г. и предназначается для поражения пехоты, легких укрытий и легко бронированных целей.

В качестве основы используется стандартный карабин немецкого пехотинца «Маузер 98к». Устройство, называемое также «стреляющий кубок» (Schießbecher), состоит из короткого (250 мм) нарезного ствола калибра 30 мм и прицела для грубой наводки. Ствол мортирка надевался на ствол карабина, а прицел с помощью хомута крепился слева от прицела винтовки.

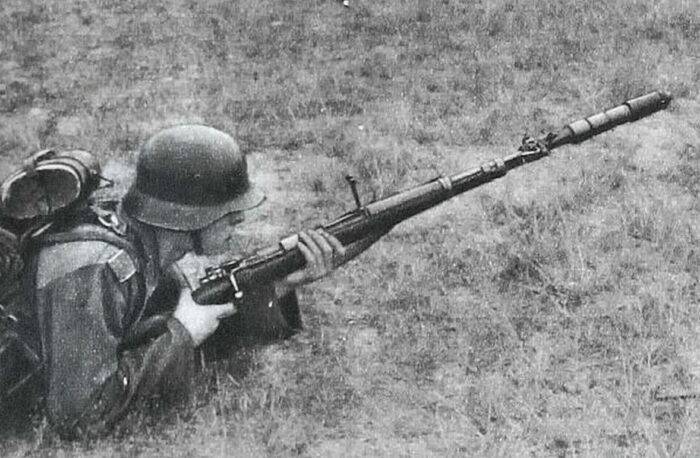

Солдат с винтовочным гранатометом на стволе карабина

Винтовочный гранатомет поступал в пехотные, егерские и саперные роты. В каждом отделении был свой «стреляющий кубок». Артиллерийские части получали по два винтовочных гранатомета на каждую батарею.

Гранатометчик имел в своем распоряжении фугасную, дымовую, осветительную и противотанковые гранаты (всего за годы войны было разработано до 16 видов боеприпасов для этой мортирки). В качестве метательного заряда использовался специальный холостой патрон. Солдат мог вести огонь, стоя, с колена и лежа. Максимальная дальность выстрела фугасной гранатой составляла от 250 до 300 м. По своей мощности они были близки к легким пятисантиметровым минометам.

В отличие от обычных немецких гранатометов, это устройство позволяло поражать вражеские цели, включая танки, в прямой видимости. Боеприпас, обозначавшийся как «большая винтовочная противотанковая граната 40» (große GewehrPanzergranate 40), оказался достаточно эффективным. При стрельбе на короткую дистанцию (от 50 до 75 метров) кумулятивный заряд гранаты при угле встречи 60 градусов пробивал броню толщиной до 80 мм. В результате это оружие оказывалось гораздо эффективнее, чем противотанкового ружья (Panzerbüchse). Вместе с тем точность оставалась не удовлетворительной, поскольку на неё существенное влияние оказывал боковой ветер.

В целом, немецкая оборонная промышленность за период с 1942 по 1944 гг. поставила в войска почти 1,5 млн. винтовочных гранатометов. Однако со временем надежность брони боевой техники значительно возросла, и «стреляющий кубок» с 1944 г. считался устаревшим для борьбы с танками. Несмотря на это, в качестве оружия поддержки пехоты он оправдывал себя до конца войны.

Развитие орудий

Важнейшим этапом развития минометов стала Вторая мировая война 1939–1945 гг. Только промышленностью СССР было выпущено свыше 345 000 таких орудий! Естественно, необходимо вспомнить и прославленную «Катюшу» БМ-13 — первый гвардейский реактивный миномет. Дальность стрельбы этого орудия составляла от 4350 до 5500 м.

Основные характеристики минометов того времени, стоявших на вооружении стран-участниц войны, объединены в этой таблице.

Виды минометов	Калибр орудий (мм)	Масса в боевом положении (кг)	Масса мины (кг)	Дальность стрельбы орудия (м)
Ротные	50-65	9-20	0,8-1,5	420-1800
Батальонные	80-85	50-65	3,0-4,5	2400-3700
Полковые	105-120	170-280	9-17	3700-6200
Дивизионные	160	1170	40,5	5500

Производство и применение

Тягач SdKfz 10 с 30-см Nebelwerfer 42

В 1940—1945 годах было выпущено 5789 15-см шестиствольных буксируемых пусковых установок Nb.W.41 (в том числе 282 в 1940, 652 в 1941, 969 в 1942, 1188 в 1943, 2336 в 1944 и 342 в 1945 году) и 5 047 900 158-мм реактивных снарядов 15 cm W.Gr.41 к ним (1880 в 1939, 156 750 в 1940, 417 250 в 1941, 1 208 600 в 1943, 1 096 100 в 1943, 1 985 200 в 1944 и 144 000 в 1945 году, без химических).

Впервые был применён в 1941 году против Советского Союза и в Северной Африке. Участвовал в боях за Нормандию в 1944 году. На восточном фронте установка применялась на важнейших направлениях и только совместно со ствольной артиллерией. Благодаря компактности применялся и в десантных операциях. Миномёт устанавливался также на ж/д платформу, входящую в состав бронепоезда.

Реактивные снаряды, используемые для Nebelwerfer, также применялись на самолётах ПВО Германии для ударов по плотным построениям бомбардировщиков Союзников. Тактикой применения ракет Wfr. Gr. 21 предусматривался запуск их залпом с дальней дистанции по строю тяжелых бомбардировщиков для их разрушения, находясь вне зоны эффективного огня стрелковых оборонительных установок. После того как строй распадался, бомбардировщики атаковали и сбивали поодиночке пушечным огнем.

К недостаткам Nebelwerfer относятся низкая мобильность, из-за которой он мог стать добычей для вражеской авиации, господствующей в воздухе (для большей подвижности миномёт стали устанавливать на полугусеничное шасси, получив «Panzerwerfer»); небольшая дальность стрельбы; 270-метровый дымовой след от снарядов.

Производство и применение

Производство и применение

Тягач SdKfz 10 с полуприцепом — пусковым устройством с 28-см Nebelwerfer 41

В 1940—1945 годах было выпущено 5789 15-см шестиствольных буксируемых пусковых установок Nb.W.41 (в том числе 282 в 1940, 652 в 1941, 969 в 1942, 1188 в 1943, 2336 в 1944 и 342 в 1945 году) и 5 047 900 158-мм реактивных снарядов 15 cm W.Gr.41 к ним (1880 в 1939, 156 750 в 1940, 417 250 в 1941, 1 208 600 в 1943, 1 096 100 в 1943, 1 985 200 в 1944 и 144 000 в 1945 году, без химических).

Впервые был применён в 1941 году против Советского Союза и в Северной Африке. Участвовал в боях за Нормандию в 1944 году. На восточном фронте установка применялась на важнейших направлениях и только совместно со ствольной артиллерией. Благодаря компактности применялся и в десантных операциях. Миномёт устанавливался также на ж/д платформу, входящую в состав бронепоезда.

Реактивные снаряды, используемые для Nebelwerfer, также применялись на самолётах ПВО Германии для ударов по плотным построениям бомбардировщиков Союзников. Тактикой применения ракет Wfr. Gr. 21 предусматривался запуск их залпом с дальней дистанции по строю тяжелых бомбардировщиков для их разрушения, находясь вне зоны эффективного огня стрелковых оборонительных установок. После того как строй распадался, бомбардировщики атаковали и сбивали поодиночке пушечным огнём.

К недостаткам Nebelwerfer относятся низкая мобильность, из-за которой он мог стать добычей для вражеской авиации, господствующей в воздухе (для большей подвижности миномёт стали устанавливать на полугусеничное шасси, получив «Panzerwerfer»); небольшая дальность стрельбы; 270-метровый дымовой след от снарядов.

210-мм пятиствольная разновидность

210-мм Nebelwerfer 42

Более поздняя версия, «Nebelwerfer 42», имела пять 210-мм стволов. Для неё применялись значительно более тяжёлые 210-мм снаряды весом 113 кг, дальность стрельбы которыми составляла 7.85 км. Кроме того, «Nebelwerfer 42» оснащался съёмными направляющими для снарядов калибра 150 мм от «Nebelwerfer 41», которые монтировались внутри стволов.

Также позднее стал производиться и применяться 15-ствольный Nebelwerfer (три горизонтальных ряда по пять 150-мм стволов).

Все эти виды миномёта устанавливались на лёгком двухколёсном лафете, к которому для увеличения точности приделаны сошники, а для скорости перевозки — пневматические шины.

Конструкция

Дизайн миномёта был полностью классическим, представляя из себя увеличенный в два раза вариант 81-миллиметровой модели 8 cm Granatwerfer 34. Как и свой прототип миномет разбирался на три части, которые весили в два раза тяжелее, чем аналогичные детали 81-мм миномета (ствол — 31,7 кг, опорная плита — 36,3 кг и двунога — 32,2 кг), и поэтому для их транспортировки были разработаны колесные тележкиHandkarren für 10cm Nebelwerfer (Nbf. 1), и Munitionskarren für 10 cm Nebelwerfer для перевозки боеприпасов (оба варианта были складными для перевозки в автомобилях), а затем Handkarren für 10cm Nebelwerfer (Nbf. 2) (нескладной упрощенный вариант) которые могли быть буксированны или же передвигались расчетом.

Handkarren für 10cm Nebelwerfer (Nbf. 2)

Последний вариант имел зажим для инструментария. Ресурс ствола составлял 15-18 тыс. выстрелов.

210-мм пятиствольная разновидность

210-мм Nebelwerfer 42

Более поздняя версия, «Nebelwerfer 42», имела пять 210-мм стволов. Для неё применялись значительно более тяжёлые 210-мм снаряды весом 113 кг, дальность стрельбы которыми составляла 7,85 км. Кроме того, «Nebelwerfer 42» оснащался съёмными направляющими для снарядов калибра 150 мм от «Nebelwerfer 41», которые монтировались внутри стволов.

Также позднее стал производиться и применяться 15-ствольный Nebelwerfer (три горизонтальных ряда по пять 150-мм стволов).

Все эти виды миномёта устанавливались на лёгком двухколёсном лафете, к которому для увеличения точности приделаны сошники, а для скорости перевозки — пневматические шины.

Немного истории

Работы в области создания реактивных систем залпового огня стартовали в Германии еще в начале 30-х годов. Казалось бы, зачем заниматься неуправляемыми ракетами, которые значительно проигрывают в точности артиллерийским системам? Однако резон в этом был.

Немцы учитывали опыт Первой мировой войны, с массированным применением боевых отравляющих веществ. РСЗО прекрасно подходили для этой цели, к тому же подобное вооружение не попадало под ограничения Версальского договора и немцы могли свободно заниматься его разработкой.

Впрочем, советские «Катюши» также конструировали для доставки боевых газов. Военные того времени были абсолютно уверены, что без химического оружия следующий конфликт не обойдется.

В середине 30-х годов немецкий инженер Небель разработал реактивный снаряд калибра 150-мм и шестиствольную пусковую установку для него. В 1937 году ее начались испытания. Это оружие назвали дымовым минометом типа «d». Он был принят на вооружение немецкой армии в 1940 году, а уже в 1941 получил другое название, которое и является для этого оружия общепринятым: Nebelwerfer 41 (Nb.W 41).

В 1940 году в немецкой армии были созданы особые дивизионы, вооруженные Nebelwerfer 41. Затем появились и полки войск задымления. Согласно официальной версии, они были должны заниматься установкой дымовых завес на фронте, но абсолютно ясно, что так Германия готовилась к химической войне. Однако в арсенале этих подразделений находились и осколочно-фугасные боеприпасы.

Впервые реактивные минометы были использованы немцами во Франции. Также Nebelwerfer 41 немцы применяли во время высадки на Крит. На Восточном фронте это оружие использовалось практически с первых дней: этот миномет обстреливал защитников Брестской крепости, применялся при осаде Севастополя.

В 1942 году в составе немецкой армии было создано три специальных полка, а также девять отдельных дивизионов, вооруженных реактивными минометами. А начиная с 1943 года шестиствольные минометы Nebelwerfer 41 стали включать в состав артиллерийских полков пехотных дивизий. Обычно каждая дивизия укомплектовывалась двумя (реже тремя) дивизионами минометов.

Это оружие очень хорошо зарекомендовало себя на Восточном фронте: легкие и точные минометы обладали высокой огневой мощью.

Основным недостатком Nebelwerfer 41 и Nebelwerfer 42 являлся хорошо заметный дымный след, который оставляли ракеты в полёте, а также сильный звук, что служил дополнительным демаскирующим фактором. Учитывая не слишком высокую мобильность комплекса, эти два недостатка часто становились фатальными для минометов и их расчетов.

В 1942 году чтобы устранить этот недостаток, была создана самоходная РСЗО 15 cm Panzerwerfer 42. Основой для нее послужил полугусеничный автомобиль Opel Maultier. На нем было размещена пусковая установка из десяти стволов, автомобиль получил противоосколочное бронирование и был вооружен пулеметом.

Машина получилась довольно удачной и активно использовалась вплоть до конца войны.

Также самоходная РСЗО была создана на базе армейского грузовика Opel, но получилась слишком тяжелой и недостаточно маневренной.

В 1943 году начала поступать в войска еще одна аналогичная реактивная установка — Nebelwerfer 42, который имел более высокую огневую мощность. Этот миномет имел пять стволов калибра 210 мм и стрелял снарядами весом 113 кг. Nebelwerfer 42 оснащался съемными 150-мм стволами, которые монтировались внутрь основных.

Также в 1941 году на вооружение вермахта были приняты РСЗО еще большей мощности: 28/32 cm Nebelwerfer 41. Она представляла собой двухъярусную ферму, которая закреплялась на раздвижном лафете. Направляющие имели решетчатую конструкцию и могли вести огонь как 280-мм, так 320-мм реактивными снарядами. Однако увеличенная масса этих боеприпасов сделала дальность стрельбы еще меньше: она составляла примерно два километра. 280-мм ракета содержала 45 кг взрывчатки, и ее попадание могло уничтожить большое строение, а 320-мм заправлялась сырой нефтью и являлась зажигательным боеприпасом.

Иногда эти ракеты запускались прямо с земли: для этого их устанавливали в наклонные ямы, главное было придать ракете правильный угол. Точность запуска ракет подобным способом была крайне низкой.

Самоходные реактивные минометы Вермахта

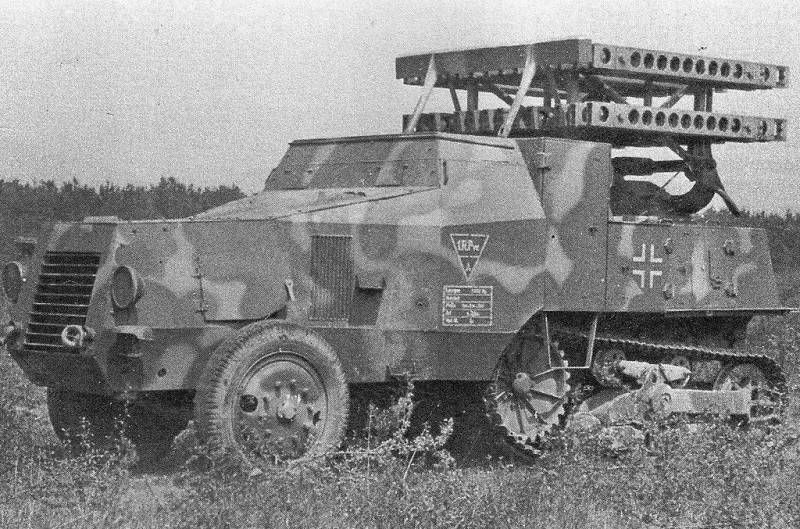

80-мм реактивная система залпового огня «Ракетен-Фильфахверфер»

Еще одним преимуществом советской «Катюши» стала ее мобильность. Колесное шасси позволяло БМ-13 быстро передвигаться по автодорогам и даже по бездорожью. Немецкие установки были буксируемыми, и инженеры Рейха всячески пытались это исправить. С этими целями на шасси полугусеничных тягачей и бронетранспортеров устанавливали направляющие. Апогеем развития этой идеи стала установка 8 cm Raketen-Vielfachwerfer.

Именно ею стали оснащать части Вермахта и СС. В качестве платформы-носителя использовали броневик «Ганомаг». Кроме миномета машина несла десант из нескольких пехотинцев и обслуживающего персонала, что повышало ее безопасность и дальность автономной работы.

Литература[править | править код]

Производство и применение

Тягач SdKfz 10 с полуприцепом — пусковым устройством с 28-см Nebelwerfer 41

В 1940—1945 годах было выпущено 5789 15-см шестиствольных буксируемых пусковых установок Nb.W.41 (в том числе 282 в 1940, 652 в 1941, 969 в 1942, 1188 в 1943, 2336 в 1944 и 342 в 1945 году) и 5 047 900 158-мм реактивных снарядов 15 cm W.Gr.41 к ним (1880 в 1939, 156 750 в 1940, 417 250 в 1941, 1 208 600 в 1943, 1 096 100 в 1943, 1 985 200 в 1944 и 144 000 в 1945 году, без химических).

Впервые был применён в 1941 году против Советского Союза и в Северной Африке. Участвовал в боях за Нормандию в 1944 году. На восточном фронте установка применялась на важнейших направлениях и только совместно со ствольной артиллерией. Благодаря компактности применялся и в десантных операциях. Миномёт устанавливался также на ж/д платформу, входящую в состав бронепоезда.

Реактивные снаряды, используемые для Nebelwerfer, также применялись на самолётах ПВО Германии для ударов по плотным построениям бомбардировщиков Союзников. Тактикой применения ракет Wfr. Gr. 21 предусматривался запуск их залпом с дальней дистанции по строю тяжелых бомбардировщиков для их разрушения, находясь вне зоны эффективного огня стрелковых оборонительных установок. После того как строй распадался, бомбардировщики атаковали и сбивали поодиночке пушечным огнём.

К недостаткам Nebelwerfer относятся низкая мобильность, из-за которой он мог стать добычей для вражеской авиации, господствующей в воздухе (для большей подвижности миномёт стали устанавливать на полугусеничное шасси, получив «Panzerwerfer»); небольшая дальность стрельбы; 270-метровый дымовой след от снарядов.

Немецкая реактивная артиллерия: ответ или параллельное развитие?

Если смотреть художественные фильмы и читать непрофильную литературу, то запросто может сложиться мнение, что немцы начали разрабатывать собственные реактивные системы в качестве ответа на советскую БМ-13. Дело в том, что до информационной эпохи Интернета найти информацию было относительно сложно.

Это сейчас можно легко вбить нужные слова в поисковую строку и получить более-менее полный ответ на интересующий вопрос. В СССР в основном информация черпалась из слов очевидцев, книг и радиотелепрограмм. Ультимативный образ «Катюши» активно поддерживался в агитационных целях.

Реактивный миномет «Nebelwerfer 41»

В реальности же немцы начали разработку собственной реактивной системы залпового огня в конце двадцатых годов одновременно со своими советскими коллегами. Более того, учитывая обмен технологиями между Веймарской республикой и СССР, можно предположить, что у «Катюши» и «Небельверфера» одинаковые корни.

Самое интересное, что изначально подобные установки разрабатывались исключительно для химических войск. С их помощью планировалось распылять ядовитые газы с высокой скоростью и далеко над вероятным противником. Позже от этой идеи отказались, химвойска стали оснащать 81-мм минометами, а РСЗО ушли в самостоятельное плавание.

10-cm-Nebelwerfer 35

После прихода к власти Гитлера и его приспешников разработка реактивной артиллерии в Германии получила новый толчок. Молодой нацистской власти требовалось самое совершенное оружие в мире. Так к 1937 году прошли первые испытания буксируемые реактивные минометы Nebelwerfer 41.

Орудие имело шесть стволов, каждый калибром 15 сантиметров. Это позволяло достигнуть большой скорострельности, а усиленный фугасный заряд позволял «работать» по долговременным огневым позициям. Сам Nebelwerfer 41 поступил на вооружение только в 1941 году, что понятно из маркировки «41». Причиной столь неспешного принятия стали более мелкокалиберные Nebelwerfer 35 и 40 с калибром ствола в 10-см. Однако их сочли малоэффективными, а вскоре и вовсе отказались от их производства.

Конструкция реактивных мин

15-см ракета в музее Хамеенлинна

Боеприпас реактивного миномёта представляет собой цилиндр калибра 158 мм. Масса ракеты составляет 35 кг, из которой до 2 кг приходится на взрывчатое вещество (тротил)[источник не указан 1364 дня]. Весь цилиндр заполнен шашкой из медленно горящего дигликолевого пороха. В задней части цилиндра расположено 28 сопел, угол отклонения от продольной оси ракеты 14 градусов. Сопла сообщают мине в полёте вращение вокруг оси, чем достигается стабилизация в полёте и высокая точность попадания мины (рассеивание на дальности 6000 м: по дальности — 80—100 м, по направлению — 60—90 м). Сопла изготовлены заодно с корпусом. Изготовление снаряда при столь высоких точностных качествах рекордно дешево и не требует специального оборудования.

На конце цилиндра прикреплён в качестве боевой части небольшой контейнер, заполненный взрывчатым веществом. Сквозь него проходит канал основного сопла двигателя, обеспечивающее мине поступательное движение. Там же находится и ударно-инерционный взрыватель.

При загрузке реактивных мин с казённой части снаряды фиксируются специальными держателями, после чего в одно из сопел втыкается электрозапал. После наведения миномёта на цель расчёт уходит в укрытие и с помощью блока запуска выпускает сперва первые 3 ракеты, потом остальные 3. Запуск системы происходит дистанционно, от аккумулятора буксирующего транспортного средства. Залп продолжался около 10 секунд. Время перезарядки — до 1,5 минут (готовность к следующему залпу).

Типы реактивных мин

15-см ракета в музее

«Nebelwerfer» имел 5 типов реактивных мин, предназначенных для широкого круга задач.

Существовали следующие типы реактивных мин:

• Осколочно-фугасные — предназначенные для поражения живой силы противника и лёгких укреплений.
• Зажигательные — предназначенные для поражения объектов огнём путём разброса на местности нефтепродуктов и их воспламенения.
• Газовые — применяемые для постановки дымовых завес (первоначальное применение).
• Химические — снаряжённые отравляющими веществами.
• Агитационные — предназначенные для разбрасывания листовок.

Калибр оставался постоянным — 158 мм, но каждый тип ракеты имел собственную конструкцию и разный вес (агитационная мина не имела заднего цилиндра, в отличие от фугасной, а также имела 16 сопел против 28 у фугасной).

Конструкция реактивных мин

15-см ракета в музее Хамеенлинна

Боеприпас реактивного миномёта представляет собой цилиндр калибра 158 мм. Масса ракеты составляет 35 кг, из которой до 2 кг приходится на взрывчатое вещество (тротил)[источник не указан 1364 дня]. Весь цилиндр заполнен шашкой из медленно горящего дигликолевого пороха. В задней части цилиндра расположено 28 сопел, угол отклонения от продольной оси ракеты 14 градусов. Сопла сообщают мине в полёте вращение вокруг оси, чем достигается стабилизация в полёте и высокая точность попадания мины (рассеивание на дальности 6000 м: по дальности — 80—100 м, по направлению — 60—90 м). Сопла изготовлены заодно с корпусом. Изготовление снаряда при столь высоких точностных качествах рекордно дешево и не требует специального оборудования.

На конце цилиндра прикреплён в качестве боевой части небольшой контейнер, заполненный взрывчатым веществом. Сквозь него проходит канал основного сопла двигателя, обеспечивающее мине поступательное движение. Там же находится и ударно-инерционный взрыватель.

При загрузке реактивных мин с казённой части снаряды фиксируются специальными держателями, после чего в одно из сопел втыкается электрозапал. После наведения миномёта на цель расчёт уходит в укрытие и с помощью блока запуска выпускает сперва первые 3 ракеты, потом остальные 3. Запуск системы происходит дистанционно, от аккумулятора буксирующего транспортного средства. Залп продолжался около 10 секунд. Время перезарядки — до 1,5 минут (готовность к следующему залпу).

Типы реактивных мин

15-см ракета в музее

«Nebelwerfer» имел 5 типов реактивных мин, предназначенных для широкого круга задач.

Существовали следующие типы реактивных мин:

• Осколочно-фугасные — предназначенные для поражения живой силы противника и лёгких укреплений.
• Зажигательные — предназначенные для поражения объектов огнём путём разброса на местности нефтепродуктов и их воспламенения.
• Газовые — применяемые для постановки дымовых завес (первоначальное применение).
• Химические — снаряжённые отравляющими веществами.
• Агитационные — предназначенные для разбрасывания листовок.

Калибр оставался постоянным — 158 мм, но каждый тип ракеты имел собственную конструкцию и разный вес (агитационная мина не имела заднего цилиндра, в отличие от фугасной, а также имела 16 сопел против 28 у фугасной).

«Еврейская звезда»: значение символа

Что же означает шестиконечная звезда? Для различных культур в разные времена это изображение имело собственное толкование.

В 4 тысячелетии до Рождества Христова у шумерской цивилизации (современная территория Ирака) такая звезда почиталась как символ богини любви и власти Астарты.

В Древней Индии шестиконечная звезда указывала на союз богини Кали (олицетворение творения, сохранения и разрушения), и верховного бога Шивы (создателя и разрушителя мира). Подобный буддийский символ называется Анахата или Анахата-Чакра. Он обозначает гармоничное переплетение между двумя мирами: материальным (треугольник острием вверх) и духовным (треугольник острием вниз).

В средневековые времена звезда считалась эзотерическим символом. Ей придавались особые магические свойства, изображали на амулетах и оберегах.

В раннехристианские времена шестиконечная звезда трактовалась как шесть дней сотворения мира. Также она напоминала Вифлеемскую звезду, указавшую мудрецам с Востока место рождения Великого Царя — Богомладенца Иисуса.

Литература

В Минобороны рассказали о создании линейки бронетехники на базе «Арматы»

Работа на позиции

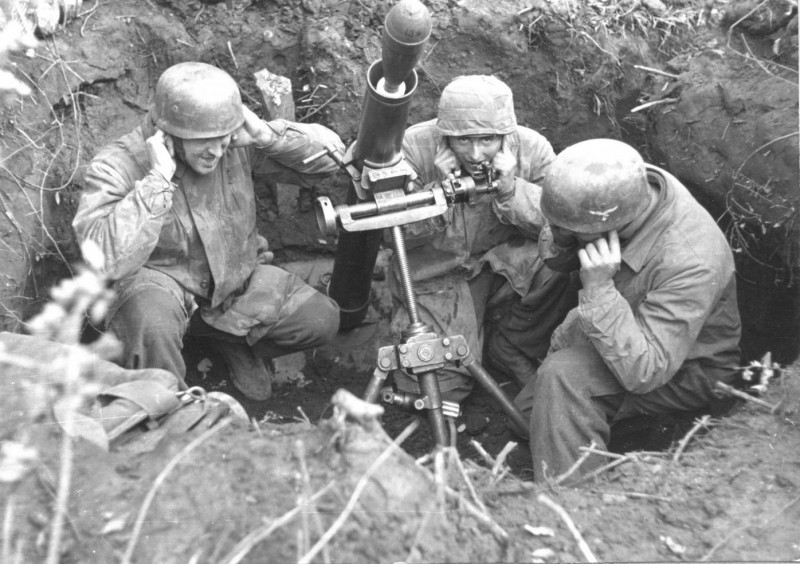

Заняв огневую позицию (ОП), расчет миномета устанавливал опорную плиту на землю таким образом, чтобы она имела небольшой наклон вперед. В случае нужды, нужного положения добивались, подравнивая грунт лопаткой.Ориентируясь по белой полосе, нанесенной на стол, и передвигая опорную плиту, миномет 5 cm l Gr W 36 грубо наводили на цель. Поворотный механизм должен был находится в среднем положении.

Ударами черенка лопаты, опорную плиту осаживали до тех пор, пока ребра на нижней стороне не погрузятся в грунт.

Миномет горизонтируется вращением рукояток 8, покамест пузырек уровня не установится в среднем положении.

Использование

Вермахт

В 1942-1945 годах выпущено 1487 пусковых установок 21 cm Nb.W.42 и 402 600 210-мм реактивных снарядов Wfr. Gr. 21 (Wurframmen Granate 21).

В Люфтваффе

Заряжание ракетного миномёта на FW-190

В 1943 году ракетная установка была специально переоборудована для использования в люфтваффе. Снаряды, использовавшиеся при стрельбе, носили название Wfr. Gr. 21 или BR 21 (Bordrakete 21).

Истребители Focke-Wulf Fw 190, которые чаще всего вооружались такими ракетными установками, предназнались для противодействия стратегическим бомбардировкам Рейха союзниками: нанесения прямых ударов по бомбардировщикам или же отвлечения их ракетными залпами, открывая этим возможности для атаки другими истребителями люфтваффе.
Одиночные установки ставились на истребители Messerschmitt Bf.109 и Focke-Wulf Fw 190, а двойные установки (по одной под крыло) на Messerschmitt Bf.110. Согласно официальным документам, 29 июля истребители 1-й и 11-й истребительных эскадр вступили в бой близ Киля и Варнемюнде. По свидетельствам военных фотографов, в бою участвовали и венгерские пилоты за штурвалами Messerschmitt Me.210, и под крыльями этих тяжёлых истребителей находились не два, а три реактивных миномёта. Американские военные прозвали 21-см реактивные снаряды «пылающими бейсбольными мячиками» (flaming baseballs) — ночью ракета напоминала огненный шар.

Ожидалось, что эти ракеты станут основным оружием в борьбе с крупными формированиями бомбардировщиков, однако из-за низкой кучности стрельбы, а значит — и невысокой точности попадания, ракеты Dodel не сыграли какой-либо заметной роли в борьбе с бомбардировщиками.

Некоторые тяжёлые истребители типа Messerschmitt Me.410 также оснащались четырьмя реактивными миномётами Wfr. Gr. 21 по образцу Messerschmitt Bf.110,.
А один из них оснастили шестью миномётами, два из которых ставились под нос самолёта. Стволы, направленные под углом 15°, могли вращаться, а ракеты выпускались так, чтобы не повредить пропеллер самолёта.. Испытательный полёт прошёл 3 февраля 1944, однако самолёт взорвался в воздухе в результате попытки выстрела.
Аналогичная попытка установить реактивный миномёт на бомбардировщике Heinkel He 177 (предполагалась установка 33 направляющих под углом 60°) также была неудачной — лишь однажды, с расстояния двух километров, он безуспешно атаковал бомбардировщики США, а истребители прикрытия и вовсе сбили его.

История создания 150-мм шестиствольного реактивного миномета Nb.W 41 обр. 1941 г.

Реактивные минометы СССР и Германии

Работы по созданию реактивных минометов велись в СССР и Германии параллельно, начиная со второй половины 1920-х г.г. Однако если в СССР приняли за основу стабилизацию ракеты в полете с помощью крыльев, то немцы пошли по другому пути и стремились стабилизировать реактивные снаряды с помощью быстрого вращения в полете.

Результатом стали две «ракетные школы» 1930-х .г.г. «Советская школа» предполагала запуск оперенных снарядов с длинных балочных направляющих, а «немецкая школа» упирала на неоперенные снаряды, запускавшиеся из сравнительно коротких трубчатых направляющих или стволов.

Как результат: советские «ракеты» имели большую дистанцию поражения, а немецкие отличались большей кучностью. Соответственно различались и способы боевого применения — советские ракеты предполагалось использовать для массированных ударов по площадям (что потом с блеском демонстрировали БМ-13, всем известные «Катюши»), а немецкие — для точечного поражения целей, что, по логике, больше соответствовало понятию «миномет».

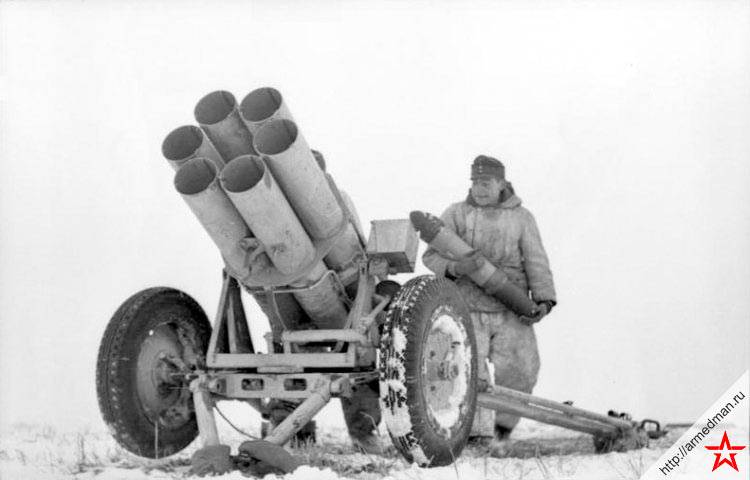

150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г.

Немецкий реактивный «Ванюша»

В конце 1930-х г.г. немецким инженером Небелем был спроектирован 150-мм реактивный снаряд и шестиствольная трубчатая установка к нему, которую немцы называли шестиствольным минометом. Испытания миномета были начаты в 1937 году. Система получила наименование 150-мм дымовой миномет типа «Д».

В 1941 году миномет переименовали в 150-мм Nb.W 41 (Nebelwerfer), то есть «150-мм дымовой миномет обр. 1941 г.», а чуть позже, от советских солдат, он получил и прозвище «Ванюша», по аналогии с советским же реактивным минометом «Катюша».

Интересный факт: основным назначением «дымовых минометов» была вовсе не постановка дымовых завес и даже не стрельба фугасными минами. Истинный смысл «Ванюши» был в ведении огня химическими боеприпасами, то есть начиненными боевыми отравляющими веществами. Поэтому и состояли 150-мм Nb.W 41 (Nebelwerfer) на довольствии не «линейной» армии, а т.н. «войск задымления»(Nebeltruppen).

И только для обеспечения возможности использования этих войск в войне в том случае, если химической войны как таковой не будет, «войска задымления» получили на вооружение и снаряды для реактивных минометов с обычным разрывным зарядом.

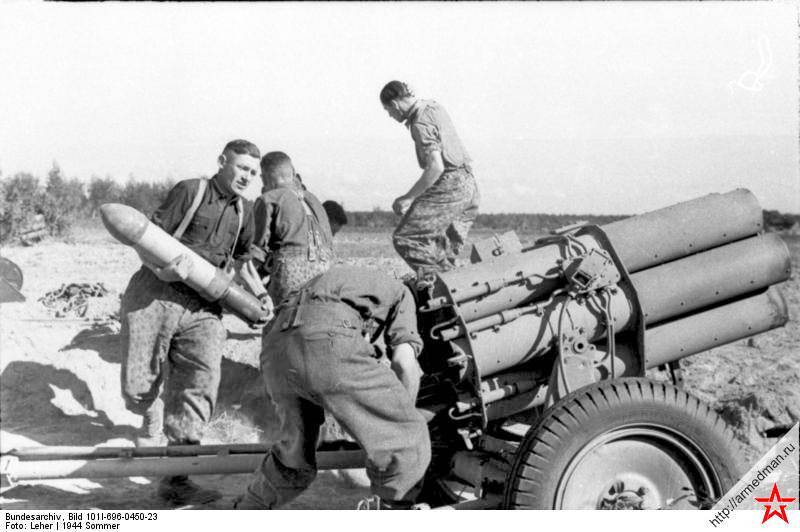

Расчет заряжает 150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г

Обратите внимание — на боковине миномета хорошо видны кабели электрозапала

Производство и применение

Тягач SdKfz 10 с 30-см Nebelwerfer 42

В 1940—1945 годах было выпущено 5789 15-см шестиствольных буксируемых пусковых установок Nb.W.41 (в том числе 282 в 1940, 652 в 1941, 969 в 1942, 1188 в 1943, 2336 в 1944 и 342 в 1945 году) и 5 047 900 158-мм реактивных снарядов 15 cm W.Gr.41 к ним (1880 в 1939, 156 750 в 1940, 417 250 в 1941, 1 208 600 в 1943, 1 096 100 в 1943, 1 985 200 в 1944 и 144 000 в 1945 году, без химических).

Впервые был применён в 1941 году против Советского Союза и в Северной Африке. Участвовал в боях за Нормандию в 1944 году. На восточном фронте установка применялась на важнейших направлениях и только совместно со ствольной артиллерией. Благодаря компактности применялся и в десантных операциях. Миномёт устанавливался также на ж/д платформу, входящую в состав бронепоезда.

Реактивные снаряды, используемые для Nebelwerfer, также применялись на самолётах ПВО Германии для ударов по плотным построениям бомбардировщиков Союзников. Тактикой применения ракет Wfr. Gr. 21 предусматривался запуск их залпом с дальней дистанции по строю тяжелых бомбардировщиков для их разрушения, находясь вне зоны эффективного огня стрелковых оборонительных установок. После того как строй распадался, бомбардировщики атаковали и сбивали поодиночке пушечным огнем.

К недостаткам Nebelwerfer относятся низкая мобильность, из-за которой он мог стать добычей для вражеской авиации, господствующей в воздухе (для большей подвижности миномёт стали устанавливать на полугусеничное шасси, получив «Panzerwerfer»); небольшая дальность стрельбы; 270-метровый дымовой след от снарядов.
