Артиллерийская мина

Отрывок, характеризующий Стартовый двигатель

– Возьмите стакан отварной воды и положите une pincee (он своими тонкими пальцами показал, что значит une pincee) de cremortartari… – Не пило слушай , – говорил немец доктор адъютанту, – чтопи с третий удар шивь оставался . – А какой свежий был мужчина! – говорил адъютант. – И кому пойдет это богатство? – прибавил он шопотом. – Окотник найдутся , – улыбаясь, отвечал немец. Все опять оглянулись на дверь: она скрипнула, и вторая княжна, сделав питье, показанное Лорреном, понесла его больному. Немец доктор подошел к Лоррену. – Еще, может, дотянется до завтрашнего утра? – спросил немец, дурно выговаривая по французски. Лоррен, поджав губы, строго и отрицательно помахал пальцем перед своим носом. – Сегодня ночью, не позже, – сказал он тихо, с приличною улыбкой самодовольства в том, что ясно умеет понимать и выражать положение больного, и отошел. Между тем князь Василий отворил дверь в комнату княжны. В комнате было полутемно; только две лампадки горели перед образами, и хорошо пахло куреньем и цветами. Вся комната была установлена мелкою мебелью шифоньерок, шкапчиков, столиков. Из за ширм виднелись белые покрывала высокой пуховой кровати. Собачка залаяла. – Ах, это вы, mon cousin? Она встала и оправила волосы, которые у нее всегда, даже и теперь, были так необыкновенно гладки, как будто они были сделаны из одного куска с головой и покрыты лаком. – Что, случилось что нибудь? – спросила она. – Я уже так напугалась. – Ничего, всё то же; я только пришел поговорить с тобой, Катишь, о деле, – проговорил князь, устало садясь на кресло, с которого она встала. – Как ты нагрела, однако, – сказал он, – ну, садись сюда, causons. – Я думала, не случилось ли что? – сказала княжна и с своим неизменным, каменно строгим выражением лица села против князя, готовясь слушать. – Хотела уснуть, mon cousin, и не могу. – Ну, что, моя милая? – сказал князь Василий, взяв руку княжны и пригибая ее по своей привычке книзу. Видно было, что это «ну, что» относилось ко многому такому, что, не называя, они понимали оба. Княжна, с своею несообразно длинною по ногам, сухою и прямою талией, прямо и бесстрастно смотрела на князя выпуклыми серыми глазами. Она покачала головой и, вздохнув, посмотрела на образа. Жест ее можно было объяснить и как выражение печали и преданности, и как выражение усталости и надежды на скорый отдых. Князь Василий объяснил этот жест как выражение усталости. – А мне то, – сказал он, – ты думаешь, легче? Je suis ereinte, comme un cheval de poste; а всё таки мне надо с тобой поговорить, Катишь, и очень серьезно. Князь Василий замолчал, и щеки его начинали нервически подергиваться то на одну, то на другую сторону, придавая его лицу неприятное выражение, какое никогда не показывалось на лице князя Василия, когда он бывал в гостиных. Глаза его тоже были не такие, как всегда: то они смотрели нагло шутливо, то испуганно оглядывались.

Двигатель

Эти «Сани» ездят сами

Уже на Великой Отечественной для повышения мобильности артиллерийских подразделений миномёты устанавливались на грузовики и в коляски мотоциклов. Сейчас на вооружении нашей армии стоят 120-мм модернизированные возимые миномётные комплексы 2С12А «Сани».

Предназначенные для поражения живой силы и огневых средств противника в инженерных сооружениях и на труднодоступной местности, эти миномёты могут быть предельно быстро переброшены в бою на любое направление. «Сани» возит специализированная транспортная машина на базе автомобиля высокой проходимости «Урал-43206».

Перевозка миномёта с колёсным ходом может осуществляться как простой буксировкой, так и в кузове. Для погрузки автомобиль оснащён быстросъёмным пандусом и лебёдкой. Оборудование комплекса обеспечивает быстрый перевод миномёта из походного в боевое состояние и наоборот

Это важно при ведении противником контрбатарейной борьбы: «Сани» выстрелили, быстро «укатили» с «засвеченной» позиции и вновь готовы к ведению огня на новом месте

Обычными минами этот миномёт может прицельно и кучно стрелять на дистанции до 7.100 метров. При использовании управляемых мин КМ-8 «Грань» с лазерной головкой самонаведения дальность поражения целей увеличивается до 9 километров.

burevestnik.com
«Сани» возит специализированная транспортная машина на базе автомобиля высокой проходимости «Урал-43206».

Взрыватели и детонаторы:

С 8см осколочной миной Wgr. 34 использовались взрыватели: Wgr. Z. 38,Wgr. Z. 34,Wgr. Z. 38 St.,Wgr. Z. 38 C,Wgr. Z. 38 T.

Разобранный пластиковый взрыватель Wgr.Z.T

Алюминиевый взрыватель Wgr.Z.38

Детонаторы

:gr. Zdlg. c/98 Np. (тэн) илиgr. Zdlg. c/98 H. (гексоген) илиgr. Zdlg. c/98 H. o.V

Разобранный детонатор Gr.Zdlg. из 8cm минометной мины

Вышибной заряд:

Стабилизатор и маркировка на вышибном (хвостовом) патроне

Основной заряд — хвостовой патрон «patrone des s. Gr. w 34 (8cm) 10g Ngl. Bl. P. 12.5-(0.1-0.1-0.2)» состоит из 10 грамм нитроглицеринового пластинчатого пороха.

Упаковка на сто вышибных патронов к 8см минометным минам

Дополнительные (переменные) заряды Teilkartuschen, Zusatzladung:

Для увеличения дальности стрельбы на мину одевался дополнительный заряд между корпусом и стабилизатором

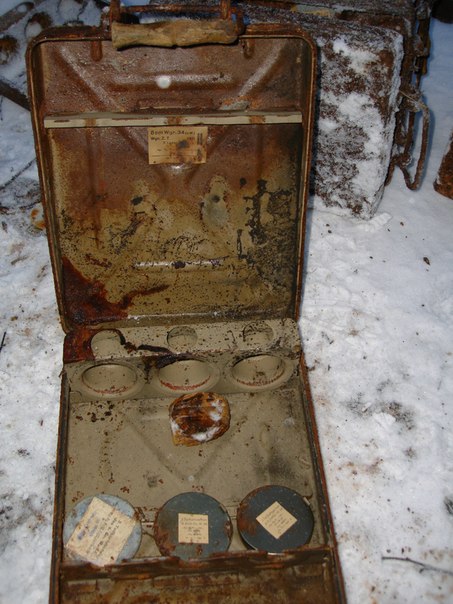

Допзаряд Teilkartuschen поставлялся в ящике вместе с минами, упакованный в алюминиевую или цинковую круглую коробочку. К каждой мине в стандартной комплектации полагалось два заряда — кольцеобразных пучка пороха.

Zusatzladung — добавочный заряд ( дополнительная комплектация, сверх нормы). Поставлялся при нехватке допзарядов комплектных с минами.

. Для стрельбы применяли пять комбинаций зарядов.

Первый это хвостовой патрон.

Второй хвостовой патрон и один пучок дополнительного заряда.

Третий — это хвостовой патрон и два пучка дополнительного заряда.

Четвертый заряд хвостовой патрон и три пучка.

Пятый заряд — хвостовой патрон и четыре пучка дополнительного заряда.

Пучки допзаряда крепятся на хвостовую часть мины и воспламеняются от хвостового патрона через «огнепередаточные» отверстия. При стрельбе в ночное время применяются пламегасители из сернокислого калия весом 10 грамм.

Баночка из под Zusatzladung с маркировкой

Кольцеобразный пучок Zusatzladung

Колечки пороха без оплетки

Маркировка дополнительного заряда к минометной мине 8см Упаковка дополнительного заряда Teilkartuschen к немецкой минометной мине

Бакелитовая баночка из под пламегасителя который добавлялся к заряду что бы уменьшить вспышку выстрела при ночных стрельбах. Надпись на банке сокращение от Kart. Vorl. = Kartuschvorlage (заряд пламегаситель

Немецкая минометная мина 8 cm WGr38

Из чего состоит фейерверк?

Обыкновенный заряд в разрезе. Основных компонента четыре:

1. Корпус. Как правило, он выполнен из легких элементов, вроде картона, которые при взрыве не разлетятся на осколки. Формы корпусов бывают разными, наиболее распространенные — сферические и цилиндрические.

2. Шар из папье-маше. Сделан из смеси волокнистых материалов с клеящими веществами, крахмалом и гипсом. Внутри находятся таблетки и порох.

3. Вышибной заряд, также наполненный порохом.

4. Фитиль, замедляющий взрыв.

Вот как это работает, наглядно объясняет Александр Пушной:

Если кратко – сначала поджигается шнур. Когда огонь доходит до вышибного снаряда, шар вылетает из корпуса. Когда пламя добирается до пороха и таблеток в нем, взрывается сама сфера.

Порох и химические элементы загораются разными цветами и разлетаются в разные стороны, это и принято называть фейерверком.

Боевые качества миномета

• скорострельность Высокая. Устройства отличаются легкой перезарядкой, позволяет что вести огонь из орудий с большой Скорострельность. интенсивностью некоторых видов современных минометов 170 до составляет–190 выстрелов в минуту.
• Многоцелевые большой боеприпасы мощности. Осколочные, фугасные, кассетные, дымовые, зажигательные и световые – вот только некоторые снарядов виды, которыми может стрелять миномет. стрельбы Дальность орудия регулируется за счет изменения заряда мощности, выталкивающего мину из ствола.
• Простое Удобство. устройство конструкции большинства минометов, возможность их легкость и разборки транспортировки позволяют перемещать орудия по местности пересеченной, непрерывно поддерживая огнем свои Некоторые. подразделения модели можно использовать для кузова из стрельбы автомобиля.
• Постоянная боеготовность. Минометы высокой отличаются скоростью приведения в «рабочее» состояние, за легкости счет сборки.
• Крутая траектория полета Орудие. снаряда способно поразить закрытую цель, настильного от защищенную артиллерийского и пулеметно-ружейного огня. этой Благодаря особенности, миномет способен вести поверх «огонь» своих подразделений.

Мины ручной установки

Такая форма противотан-ковых мин стала уже классической.

На протяжении первого послевоенного десятилетия о современных темпах перемещения воинских подразделений никто и не помышлял

Именно поэтому значительное внимание разработчиков отводилось минам ручной установки

Одним из ключевых прототипов противотанковых мин стала немецкая Tellermine 42. Ее конструкция оказалась настолько удачной, что в разное время ту же конструкцию использовали СССР, США, Великобритания, Франция и Китай.

Не менее перспективной была и противопехотная выпрыгивающая мина кругового поражения SMI-35/44, разработанная также в Третьем рейхе. Ее конструкция стала основой советских противопехотных мин ОЗМ и американских М16. Среди производителей подобных мин числятся также Италия, Болгария, Югославия, Вьетнам и Китай.

Это интересно: советские выпрыгивающие мины, в отличие от зарубежных аналогов, подрывались после отстрела при помощи стальной проволоки, связывающей предохранительную чеку взрывателя и дно стакана-контейнера. Если мина по каким-либо причинам не выпрыгивала на нужную высоту, она не взрывалась.

Франция приступила к разработке противопехотной мины направленного действия еще в 1947 году, однако до ума ее довели инженеры США. В 1953 году она получила название M18 Claymore и широко применялась во вьетнамской войне, а затем и во множестве локальных конфликтов. Впоследствии мины аналогичной конструкции появились и в СССР — сначала МОН-50, имеющая сектор поражения около 60 градусов, а затем более мощная МОН-90. Кроме того, на вооружении Советской Армии состояла МОН-100, создающая весьма узкий поток поражающих элементов, убойных на расстоянии свыше ста метров.

Знаменитый «Клеймор», который можно встретить во множестве боевиков. Установка «Клеймора». Какие бы мужественные лица не делали минеры, синий цвет мины выдает с головой ее учебное происхождение. А вот МОН-50 не повезло, она так и осталась безвестной в игровом мире.

К противопехотным минам фугасного действия в этот период интереса не проявляли, хотя во время войны немецкие Schu-mine 42 очень неплохо себя зарекомендовали. Из примечательных образцов можно, пожалуй, вспомнить разве что советскую ПМН с нажимным датчиком, появившуюся в 1949 году, и такого же типа американскую М14, поступившую на вооружение армии США в 1955 году. Примечательно то, что именно эти мины стали первенцами нового направления «мин индивидуального поражения». Мина ПМН впоследствии дала начало целому семейству советских фугасных мин, а М14 широко использовалась во Вьетнаме, где осколочные мины кругового поражения показывали невысокую эффективность при значительной стоимости.

Это интересно: мины М14 сняты с вооружения армии США в 1974 году, однако Индия, Вьетнам и Бирма производят их и сегодня.

В послевоенные годы интенсивно развивались и различные специальные мины (объектные, противотранспортные, противодесантные). Вырабатывались эффективные методики их использования, создавались отказоустойчивые взрыватели замедленного действия (как часовые, так и химические). Серия советских взрывателей ЧМВ обеспечивала сроки замедления от 16 до 120 суток, а химические замедлители применялись при задержках от нескольких минут до нескольких суток. Активно велись исследования сейсмических и магнитных датчиков для противотранспортных мин.

Внутреннее устройство мины М14. Как видите, ничего сложного.

К началу 1960-х годов стало ясно, что мины ручной установки оказались тупиковой ветвью развития — тактика общевойсковых подразделений все больше опиралась на высокую мобильность. В первую очередь это касалось танковых войск, способных за сутки совершить рывок на тысячу километров.

Вторая мировая война убедительно показала, что минные заграждения, оперативно установленные в ходе боя, гораздо более эффективны, чем подготовленные заблаговременно. В первом случае враг несет ощутимые потери, а во втором он имеет возможность подготовиться к противоминным мероприятиям или определить пути обхода минных полей. Кроме того, оперативное минирование позволяло использовать мины экономнее, размещая их не на всех опасных направлениях, а в соответствии с конкретной обстановкой. Ручная установка мин при любом уровне организации не могла обеспечить выполнение задач по оперативному минированию.

Миномётный «монстр» и «Поднос» за 24 мины в минуту

Самый мощный миномёт в мире российский 2С4 «Тюльпан» «окопной артиллерией» не назовёшь. Минами, весящими более 200 кг, он сносит любые окопы, доты и прочие фортификационные сооружения.

Способная стрелять различными боеприпасами на дальности до 20 км, эта миномётная самоходка в первую очередь предназначена для штурма укреплённых районов противника.

Предназначенный для уничтожения и подавления живой силы и огневых средств 82-мм миномёт 2Б14-1 «Поднос», благодаря габаритам и весу может транспортироваться в разобранном виде расчётом из четырёх военнослужащих. Максимальная дальность стрельбы всеми имеющимися минами калибра 82 мм составляет 6 км.

mil.ru
82-мм миномёт 2Б14-1 «Поднос».

После недавней модернизации «Поднос» теперь может стрелять со скорострельностью 24 выстрела в минуту: во избежание деформации ствола на его казённой части появились «рёбра»-радиатор. Новый шарнир сопряжения ствола и опорной плиты позволяет вести обстрел целей в любом направлении. Для этого необходимы минимальные усилия номеров расчёта — развернуть ствол и переставить опоры лафета.

Носимый миномёт разбирается на три агрегата. Один военнослужащий переносит ствол, второй — опорную плиту, третий — двуногий лафет и прицел. Четвёртый номер расчёта переносит боезапас в рюкзаке-вьюке. Также «Поднос» может устанавливаться на бронетехнике, превращаясь из носимого в самоходный миномёт.

mil.ru
Миномёт 2Б14-1 «Поднос» калибра 82 мм может транспортироваться в разобранном виде расчётом из четырёх военнослужащих.

Принцип действия и дальность Ударный

миномета механизм миномета предусматривает наличие вмонтированного, бойка в нижнюю часть ствола. Орудийный мина — заряд — подается с дульной части. Боеприпас гладкой по скользит поверхности, и его капсюль, расположенный в части хвостовой, «накалывается» на жало бойка, отчего и выстрел происходит. Такой тип ударника называется чрезвычайно, он жестким прост по конструкции и может обеспечивать скорострельность высокую.

Боеприпас орудия – мина – имеет корпус каплеобразный, снаряженный разрывным боезарядом, со стабилизирующим хвостовой оперением части. В ней размещается взрыватель, а основной также (метательный) и дополнительные заряды, за счет которых использования регулируется начальная скорость и дальность снаряда полета.

Взрыватели и детонаторы:

С 8см осколочной миной Wgr. 34 использовались взрыватели: Wgr. Z. 38,Wgr. Z. 34,Wgr. Z. 38 St.,Wgr. Z. 38 C,Wgr. Z. 38 T.

Разобранный пластиковый взрыватель Wgr.Z.T


Алюминиевый взрыватель Wgr.Z.38


Детонаторы: gr. Zdlg. c/98 Np. (тэн) или gr. Zdlg. c/98 H. (гексоген) или gr. Zdlg. c/98 H. o.V



Разобранный детонатор Gr.Zdlg. из 8cm минометной мины

Вышибной заряд:

Стабилизатор и маркировка на вышибном (хвостовом) патроне

Основной заряд — хвостовой патрон «patrone des s. Gr. w 34 (8cm)  10g Ngl. Bl. P. 12.5-(0.1-0.1-0.2)» состоит из 10 грамм нитроглицеринового пластинчатого пороха.

Упаковка на сто вышибных патронов к 8см минометным минам


Дополнительные (переменные) заряды Teilkartuschen, Zusatzladung:

Для увеличения дальности стрельбы на мину одевался дополнительный заряд между корпусом и стабилизатором

Допзаряд Teilkartuschen  поставлялся в ящике вместе с минами, упакованный в алюминиевую или цинковую круглую коробочку. К каждой мине в стандартной комплектации полагалось два заряда — кольцеобразных пучка пороха.


 Zusatzladung — добавочный заряд ( дополнительная комплектация, сверх нормы). Поставлялся при нехватке допзарядов комплектных с минами.

.
Для стрельбы применяли пять комбинаций зарядов.
Первый это хвостовой патрон.
Второй хвостовой патрон и один пучок дополнительного заряда.
Третий — это хвостовой патрон и два пучка дополнительного заряда.
Четвертый заряд хвостовой патрон и три пучка.
Пятый заряд — хвостовой патрон и четыре пучка дополнительного заряда.
Пучки допзаряда крепятся на хвостовую часть мины и воспламеняются от хвостового патрона через «огнепередаточные» отверстия. При стрельбе в ночное время применяются пламегасители из сернокислого калия весом 10 грамм.
Баночка из под  Zusatzladung с маркировкой

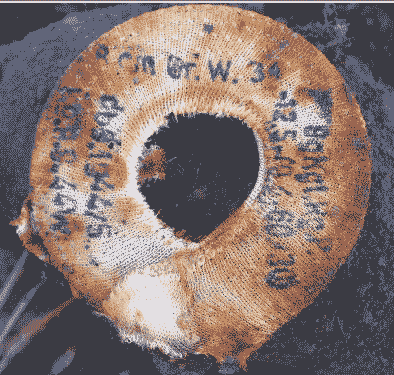

Кольцеобразный пучок Zusatzladung

Колечки пороха без оплетки

Маркировка дополнительного заряда к минометной мине 8см
Упаковка дополнительного заряда  Teilkartuschen  к немецкой минометной мине


Бакелитовая баночка из под пламегасителя который добавлялся к заряду что бы уменьшить вспышку выстрела при ночных стрельбах. Надпись на банке сокращение от Kart. Vorl. = Kartuschvorlage (заряд пламегаситель

Немецкая минометная мина 8 cm WGr38

Средние минометы

Калибр 81 мм (фактически 81,4 мм) является самым распространенным в западных армиях, тогда как калибр 82 мм типичен для российского и китайского вооружения. Хотя во время Второй мировой войны в советской армии были распространены 82-мм минометы, впоследствии в большинстве частей они были заменены 120-мм минометами.

Исключение составил возимо-буксируемый и самоходный гладкоствольный миномет 2Б9 «Василек» калибра 82 мм на колесном шасси, принятый на вооружение в 1970 году и применявшийся во время Афганской войны в 1979–1989 годы. Он также до сих пор состоит на вооружении российских ВДВ. В отличие от традиционных минометов этот миномет ведет огонь либо одиночными выстрелами, либо в автоматическом режиме с использованием четырехснарядных магазинов. Дальнобойность миномета, способного вести огонь осколочно-фугасными, дымовыми, осветительными и бронебойными снарядами, составляет 4270 метров. Китайская армия имеет на вооружении Type 67, модернизированный советский полковой миномет ПМ-41, принятый на вооружение еще в 1941 году. Этот миномет широко применялся во Вьетнамской войне.

Гладкоствольный миномет 2Б9 «Василек» калибра 82 мм

В США с помощью передовых технологий усовершенствовали свои 81-мм минометы, среди которых новейшей является модель M252 массой 42,3 кг. Он является штатным вооружением батальонного уровня армейских подразделений легкой пехоты, а также принят на вооружение корпуса морской пехоты. Этот 81-мм миномет также устанавливался на модернизированный вариант бронетранспортера М113, получивший обозначение M125; стрельба из миномета велась через открытый люк на крыше корпуса. Он также устанавливается на машину LAV-M Mortar корпуса морской пехоты и перевозится в минометном транспортере M1129 Styker (основное вооружение – 120-мм миномет), где для ведения огня снимается с машины. M252 имеет дальнобойность 5608 метров при стрельбе всеми типами 81-мм боеприпасов.

Миномет Mo 81 LLR (Leger Long Renforce – легкий длинный укрепленный) разработки французской компании Thales состоит на вооружении французской и ирландской армий и предлагается с укороченным стволом длиной 1,1 метра (Leger Couf) и с удлиненным стволом длиной 1,5 метра (Leger long). Стандартная дальнобойность составляет 3100 метров, но при стрельбе минами увеличенной дальности она повышается до 5600 метров.

Французская компания Nexter поставляет минометные боеприпасы через свое дочернюю фирму Mecar, которая производит несколько типов, например 155-мм MPM (Metric Precision Munition – снаряд метровой точности) с максимальной дальностью 40 км. Компания Nexter также разработала и подготовила к производству на базе своей боевой бронированной машины VBCI (Vehicule Blinde de Combat d’Infanterie) 120-мм мобильный минометный комплекс, который заказан, но пока не куплен французской армией.

Миномет Mo 81 LLR производства французской компании Thales

Все 81-мм снаряды являются оперенными (со стабилизирующими плоскостями), а самым распространенным типом – осколочно-фугасный. Принятие на вооружение многорежимных взрывателей для осколочно-фугасной мины позволяет расчету непосредственно перед стрельбой легко выбирать режим детонации снаряда. Такие взрыватели, как например M734, могут устанавливаться в нескольких режимах: ударный, с задержкой (позволяет пробить крышу или укрытие) или дистанционный (подрыв в воздухе над целью с разлетом осколков на большой площади). Например, временной взрыватель осветительной мины устанавливается с таким расчетом, чтобы в спускаемом над целью на парашюте корпусе воспламенялась осветительная смесь и горела 50-60 секунд с яркостью 525000 свечей. Осветительный состав может снаряжаться либо для создания подсветки в видимом диапазоне, либо в инфракрасном.

Дымовые снаряды наполняются гранулами красного фосфора, которые воспламеняются с целью получения густой дымовой завесы. Еще один наполнитель минометных снарядов – белый фосфор – мгновенно образует дымовую завесу, ухудшая видимость в видимом и инфракрасном спектре. Он горит сильно и может стать причиной ожогов, но благодаря своему мгновенному действию он идеально подходит для маркирования целей.

У минометного комплекса SPEAR компании Elbit силы отката при стрельбе достаточно небольшие, что позволяет устанавливать его на легкие тактические автомобили. Система, установленная на пикап, уже была испытана американским спецназом в Афганистане

Тактико-технические параметры, которыми миномет обладает

• Дальность стрельбы. Определяется минимальным и расстоянием максимальным полета снаряда, выпущенного орудием. К предельная, примеру дальность стрельбы российского 420 – мм миномета самоходного 2Б1 «Ока», составляет 45000 Углы.
• метров наведения ствола. Этот параметр перестановкой регулируется опорной сошки (двуноги) орудия. вертикального Угол наведения миномета варьируется от 45 до 85 градусов, а 360 – горизонтального.
• Время приведения в боевое положение. определяющая, Характеристика скорость подготовки орудия к ведению Например. огня, отечественный миномет 2Б14–1 «Поднос» полную в приводится боеготовность за 30 секунд.
• Максимальная скорострельность. количеством Определяется выстрелов, которые орудие производит в Предельно. минуту возможная скорострельность легких минометов составлять может около 30 выстр./мин.
• Масса Определяет. боеприпаса вес снаряда, которым может миномет стрелять. 120 – мм орудие французского производства примеру (F1), к RT61, способно вести огонь 15 килограммовыми Масса.
• боеприпасами орудия в боевом положении. Включает всех вес деталей (ствольной трубы, лафета-опорной и сошки плиты) в собранном виде. У самоходных этот в орудий параметр входит и масса шасси. примера Для — тяжелый штатный миномет американской боевом М-30, в армии положении, весит 305 кг, а самоходный миномет реактивный БМ-21 «Град», выпускавшийся в Советском союзе, массу имеет 13700 кг.

Боевые качества миномета

• Высокая скорострельность. Устройства отличаются легкой перезарядкой, что позволяет вести огонь из орудий с большой интенсивностью. Скорострельность некоторых видов современных минометов составляет до 170–190 выстрелов в минуту.
• Многоцелевые боеприпасы большой мощности. Осколочные, фугасные, кассетные, зажигательные, дымовые и световые – вот только некоторые виды снарядов, которыми может стрелять миномет. Дальность стрельбы орудия регулируется за счет изменения мощности заряда, выталкивающего мину из ствола.
• Простое устройство. Удобство конструкции большинства минометов, возможность их разборки и легкость транспортировки позволяют перемещать орудия по пересеченной местности, непрерывно поддерживая огнем свои подразделения. Некоторые модели можно использовать для стрельбы из кузова автомобиля.
• Постоянная боеготовность. Минометы отличаются высокой скоростью приведения в «рабочее» состояние, за счет легкости сборки.
• Крутая траектория полета снаряда. Орудие способно поразить закрытую цель, защищенную от настильного артиллерийского и пулеметно-ружейного огня. Благодаря этой особенности, миномет способен вести огонь «поверх» своих подразделений.

Осколочная подпрыгивающая мина 8 сm Wgr. 39

Снаряжалась литым тротилом без футляра или литым амматолом  40\60 без футляра и пороховым зарядом в головной части. Вес ВВ — 390 грамм ВВ и порох 16 грамм . Корпус мины окрашен в красный цвет. На корпусе с двух сторон маркировка «39».Вес мины 3,5 кг. Длина: 33см.

Вышибной и дополнительный заряды аналогичные Wgr.34

Взрыватели и детонаторы:

С 8см осколочной миной Wgr. 38 использовались взрыватели: Wgr. Z. 38,Wgr. Z. 34,Wgr. Z. 38 St.,Wgr. Z. 38 C.

Дымовая минометная мина 8см Wgr. 34 Nb

Вес мины 3.5кг, длина 33см, окраска: красная или темнозеленая, на корпусе белые буквы Nb (сокращение от слова Nebel — дым) с обеих сторон. ВВ: пикриновая кислота в бумажном футляре и дымовой состав

С 8см миной Wgr. 34 Nb. использовались взрыватели: Wgr. Z. 38,Wgr. Z. 34,Wgr. Z. 38 St.,Wgr. Z. 38 C,Wgr. Z. 38 T.

Вышибной и дополнительный заряды аналогичные Wgr.34

Откопаная немецкая дымовая минометная мина 8см

Немецкая минометная мина 8см Wgr. 34 Nb

Подробнее о взрывателях и детонаторах

немецких минометных мин можно прочитать здесь

Огонь из немецкого 8см миномета. Начальная скорость полета мины 172м\с. На заднем плане видны деревянные упаковочные ящики на три мины

Фото сделано на Ленинградском фронте, в полевом госпитале «Погостье» в 1942 году. Немецкая мина пробила плечо красноармееца Николая Быстрикова и не разорвалась. Мина успешно извлечена хирургами, боец выжил.
