Сколько весит камаз 5320

Содержание

Камаз 5320 технические характеристики грузоподъемность

Автомобиль КамАЗ 5320 и КамАЗ 53212 6×4.2

Бортовые автомобили-тягачи, выпускаются Камским автозаводом: КамАЗ-5320 с 1976 г., КамАЗ-

Модификации:автомобиля КамАЗ-5320 — шасси КамАЗ-53211 и тропическое исполнение — КамАЗ-532007;автомобиля КамАЗ-53212 — шасси КамАЗ-53213 и тропическое исполнение — КамАЗ-532127.

На схеме автомобиля КамАЗ-53212 в скобках даны размеры для алюминиевой платформы.

Двигатель. Мод. КамАЗ-740.10, дизель, V-o6p. (90°), 8-цнл.,120×120 мм, 10,85 л, степень сжатия 1 7, порядок работы 1-5-4-2-6-3-7-8, мощность 154 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65 кгс-м) при 1500-1800 об/мин. Форсунки — закрытого типа, ТНДВ — V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия. Сцепление — двухдисковое, с периферийными пружинами, привод выключения — гидравлический с пневмоусилителем. Коробка передач — 5-ступенчатая, с передним делителем, общее число передач — десять вперед и две назад, передат. числа: I-7,82 и 6,38; II-4,03 и 3,29; III-2,5 и 2,04; IV-1,53 и 1,25; V-1,0 и 0,815; ЗХ-7,38 и 6,02. Синхронизаторы — на II, III, IV и V передачах. Делитель снабжен синхронизатором, управление делителем — пневмомеханическое, преселекторное. Карданная передача — два карданных вала. Главная передача — двойная (коническая и цилиндрическая), передат. число — 6,53 (по заказу — 7,22; 5,94; 5,43); средний мост — проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

Колеса и шины.Колеса — бездисковые, обод 7,0-20, крепление на 5 шпильках. Шины — 9.00R20 (260R508), мод. И-Н142Б, давление в шинах передних колес — 7,3; задних: КамАЗ-5320 — 4,3; КамАЗ-53212 — 5,3 кгс/см. кв.; число колес 10+1.

Подвеска. Зависимая: передняя — на полуэллиптических рессорах с задними скользящими концами, с амортизаторами; задняя — балансирная, на полуэллиптических рессорах, с шестью реактивными штангами, концы рессор — скользящие.

Тормоза. Рабочая тормозная система — с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневмоприводом. Тормозные камеры: передние — типа 24, тележки — 20/20 с пружинными энергоаккумуляторами. Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневмоприводом. Привод тормозов прицепа — комбинированный (двух- и одноприводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление. Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, передат. число 20. Гидроусилитель — встроенный, давление масла в усилителе 80-90 кгс/см. кв.

Электрооборудование. Напряжение 24 В, ак.батарея 6СТ-190ТР или -190 ТМ (2 шт.), генераторная установка Г-273 с регулятором напряжения Я120М, стартер СТ142-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы.Топливные баки:у КамАЗ-5320 — 175 или 250 л,у КамАЗ-53212 — 250 л, диз.топливо; система охлаждения (с подогревателем) — 35 л, охл. жидкость — тосол А-40;система смазки двигателя — 26л, летом М-10Г (к)зимой М-8Г2(к), всесезонно ДВ-АСЗп-10В;гидроусилитель рулевого управления — 3,7 л, масло марки Р;коробка передач с делителем — 12л, ТСП-15К;картеры ведущих мостов — 2×7 л, ТСп-15К; гидравлическая система выключения сцепления — 0,28 л, тормозная жидкость «Нева»;амортизаторы — 2×0,475 л, жидкость АЖ-12Т;предохранитель против замерзания конденсата в тормозном приводе — 0,2 л или 1,0 л, этиловый спирт;бачок омывателя ветрового стекла — 1,8 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг):Двигатель со сцеплением — 770,коробка передач с делителем — 320,карданные валы — 49(59), передний мост — 255, средний мост — 592, задний мост- 555, рама — 605(738), кузов — 870(1010), кабина в сборе с оборудованием — 577(603), колесо в сборе с шиной — 80, радиатор — 25.

Вспомогательное оборудование системы торможения

Чтобы улучшить тормоза на КамАЗе, машины позднего выпуска оснащаются дополнительным оборудованием, которое отличает средства от агрегатов серии:

  • Устройство повышения давления, одноцилиндровое, выдаёт 380 литров в минуту;
  • Вентиль тормозной двух секционный, управляет главным тормозом посредством ножного рычага;
  • Предохранительный, четырёх контурный регулятор;
  • Механизм, снижающий температуру воздуха, находящегося под давлением;
  • Клапанный ускоритель, уменьшает время реакции заднего тормоза;
  • Клапан пропорционального изменения входной величины (КамАЗ-65115);
  • Переходники соединительные.

Ускорительный клапан КамАЗ:

Стоимость и модификации

Мы уже говорили о том, что в 2001 году с конвейера сошел последний «КАмАЗ». Между тем, эта модель достаточно активно продается на вторичном рынке. Цена на нее зависит от пробега и года выпуска, может колебаться от 150 000 до 500 000 рублей. Также есть возможность взять в аренду КамАЗ-5320. За каждый час эксплуатации будет необходимо оплатить 900 – 1 500 рублей.

Уже в 1984 году создали прототип, и была разработана общая концепция производства газодизеля на платформе дизельной машины. В следующем, 85-м году, проводились испытательные заезды, какие дали понять, что, применяя газодизельный метод, улучшается экономность топлива, дымность и степень шумности мотора.

Уже спустя 3 года, в 1987 году, в г. Набережные Челны был запущен выпуск грузовиков КамАЗ-53208 и КамАЗ-5312 с моторами на газодизельной системе. Мощность мотора составляла 210 л. с. Газодизельное шасси с платформой 3190 мм обладало значением КамАЗ-53217.Модификации

КамАЗ-532007 вариант грузовой машины для тропиков КамАЗ-5320.
КамАЗ-53201 производство для широких использований типа топливовоза, пожарной машины, авто-бетономешалок, автомобилей для дорожно-уборочных и коммунальных служб, а также НефАЗ при строении самосвала для сельского хозяйства КамАЗ-55102.
Шасси КамАЗ-53201 с мотором от 7403.10 обладало наименованием КамАЗ-53211.
КамАЗ-53202 Одновременно с описываемым КамАЗом проходил испытательное вождение и производился в скромном числе бортовой грузовик с выросшими до 3690 мм базой колес и длиной – 6100 мм. Он мог перевозить все те же 8 000 кг. Уже в 1980 году его сменил КамАЗ-53212, который перевозил уже 10 тонн. Шасси автомобиля КамАЗ-53202 обладало значением КамАЗ-53203.
КамАЗ-53208 Середина 80-х годов обозначилась тем, что вместе с Научным автомобильным и моторным институтом (НАМИ) и участием Камского и Ярославского заводов, придумали производительную вариацию применения газов в дизельных агрегатах – функцию ГД-НАМИ (газодизельная система). По данной схеме в строение дизельного мотора внесли перечень поправок и преобразований – добавлялся газовый смеситель, функция хранения, управления и впуска газа, функция взаимосвязанного регулирования рейкой насоса, отвечающего за подачу солярки, и газовый редуктор. Более того, свое место нашла функция предохранения мотора от перегрузок и аварии, если перестанет функционировать система подачи топлива.

Технические характеристики

Размеры и грузоподъемность:

  • масса модели 5320 – 7 т;
  • грузовик работает с прицепом ГКБ грузоподъемностью 3,5 т;
  • максимальная разрешенная масса груза для КамАЗа 5320 составляет 16 т;
  • в длину тягач 7,4 м;
  • в ширину 2,5 м;
  • высота тягача – 3,5 м;
  • объем кузова – 9,8 куб. м.
  • колесная база – 3,2 м;
  • минимальный радиус поворота – 9,3 м;
  • размер шины: 9.00R20 (260R508);
  • цена шины: от 7 до 10 тыс. рублей.

Технические параметры машины направлены, в первую очередь, на ее долговременную эксплуатацию: перевозку грузов в условиях переменчивого российского климата и выполнения ее агрегатами разноплановых производственных задач.

Двигатель

Четырехтактный мотор имеет V-образное строение, 8 цилиндров, порядок работы цилиндров: 1-5-4-2-6-3-7-8, форсунки закрытой конфигурации. В конструкцию двигателя включен регулятор частоты вращения, работающий во всех режимах, сухой воздушный фильтр с дополнительным фильтрующим элементом, муфта автоматического изменения угла опережения впрыска и электрофакельное устройство (ЭФУ), а также предпусковой подогреватель ПЖД-30.

Параметр Значение
Модельный ряд 740.11-240
Объем (л) 10,85
Вид топлива дизель
Номинальная мощность кВт (л. с.) 176 (240)
Максимальный крутящий момент Нм (кгсм) 637
Цилиндр, диаметр (мм) 120
Отношение объема цилиндра к объему камеры сгорания (ед) 16
Частота вращения (об/мин) 2600

Расход топлива

Расход дизельного топлива в машине считается довольно высоким, поэтому конструкторами на всем протяжении ее эксплуатации предпринимались попытки для снижения этого показателя. Например, начали устанавливать безнаддувные дизельные моторы мощностью 220 л.с., а также модифицированные агрегаты с турбонаддувом мощностью 240 л.с.

Часто для предотвращения повышения расхода топлива требуется произвести регулировку клапанов, операция также избавит от падения компрессии в цилиндрах, уменьшения мощности мотора и шумов в глушителе.

Трансмиссия

Трансмиссия грузовика обеспечивает бесперебойное функционирование передней и задней передач. Она состоит из двухступенчатого делителя и механической 10-ступенчатой коробки передач, схема коробки передач показывает, что машина работает на 5 скоростях. Не забыли производители о синхронизаторе, который упорядочивает работу вала и шестеренок. КПП включает 2-дисковое сцепление, функционирующее как фрикцион, который передает вращательное движение при помощи трения. Сцепление работает от гидравлического пневмоусилителя.

Схема переключения передач.

Выбор схемы подключения спидометра зависит от того, откуда снимаются показатели: с трансмиссии или с колес.

Редуктор

Редукторы, как незаменимая часть трансмиссии, необходимы для передачи крутящего момента с вала на колесную базу. В их конструкции предусмотрено от 47 до 50 зубьев, передаточное число колеблется в диапазоне от 5,43 до 7,22, вес редуктора: 165 кг.

Схема редуктора среднего моста

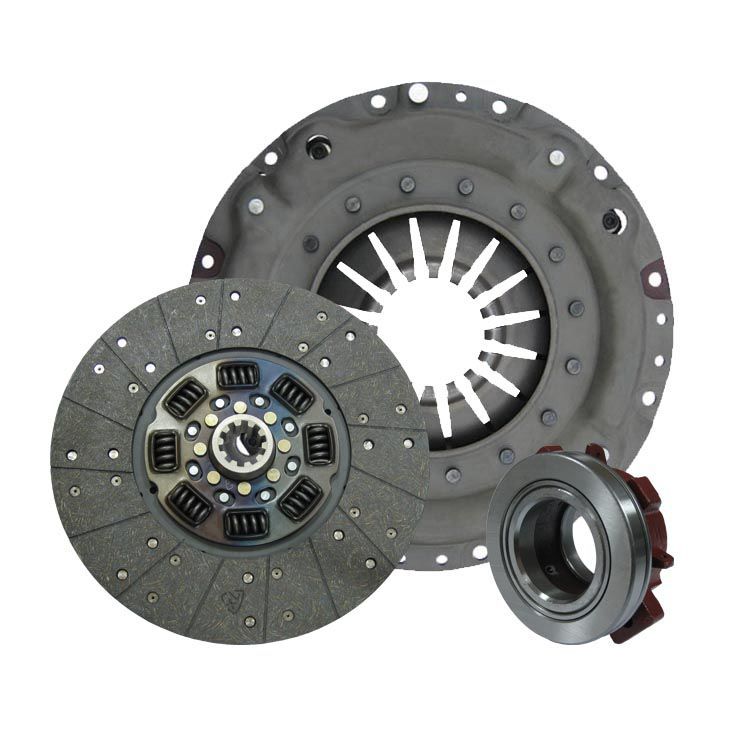

Проблемы работы сцепления

Нередко водители, эксплуатируя грузовик «КамАз-5320», жалуются, что пропало сцепление. Это может произойти по разным причинам:

  • пробуксовка, в связи с тем, что на поверхности трения кончилась смазка, изношена накладка или ослабли пружины;
  • сцепление ведет: обычно это происходит из-за попадания воздуха в систему или утечки рабочей жидкости, тогда необходимо отрегулировать клапана;
  • регулировка сцепления необходима, когда педаль плохо выжимается из-за распухания впускного клапана или уплотнительной манжеты;

Иногда водители жалуются на шумы, причиной которых может быть разрушение подшипников.

Подвеска

Передняя подвеска оснащена рессорами со скользящими задними концами, которые работают совместно с гидравлическими телескопическими амортизаторами. Задняя подвеска балансирного типа также оборудована рессорами со скользящими передними и задними концами.

Рулевое управление

Рулевое управление обеспечивается с помощью устройства, в котором между собой взаимодействуют винт с гайкой и реечный поршень.
Руль оснащен гидроусилителем, во время планового технического обслуживания проводится обязательная регулировка ГУР.

Узел ПГУ (пневматический гидроусилитель) упрощает работу водителя, его устройство основано на взаимодействии механизма слежения и камеры, имеющей форму цилиндра.

Система тормозов

Тормозная система считается наиболее надежной для этого вида тяговых автомобилей. На каждом из шести колес автомашины установлено специальное тормозное устройство в виде барабана, тормозные механизмы работают от приводного пневматического агрегата.

KamAZ 5320 — технические характеристики и цены. Обзор бортового тягача «5320» 6х4 с фотографиями.

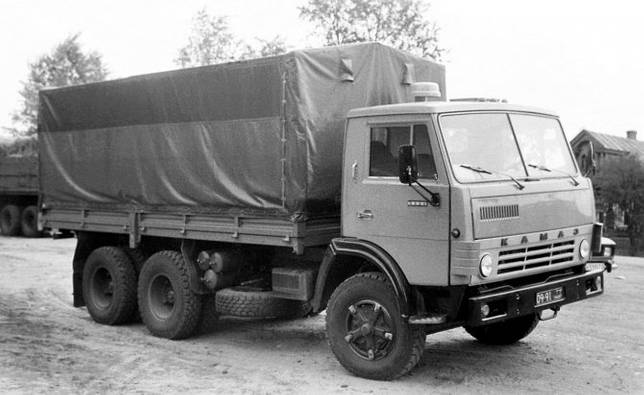

КамАЗ-5320 — первенец в большой семье Камских грузовиков. В наши дни автомобили КамАЗ известны во всем мире благодаря своей надежности, неприхотливости, широкому модельному ряду и победам заводской команды «КАМАЗ-Мастер» в ралли-рейдах («Париж-Дакар» и других).

Современные КамАЗ’ы экспортируются в 42 страны мира, но путь к известности был долог и тернист… История появления бортового тягача КамАЗ-5320 берет свое начало в 1968 году – тогда Минавтопром СССР отдал приказ конструкторам ЗИЛа разработать бескапотный грузовик с дизельным двигателем, способным перевозить грузы массой до 8 тонн. Техническим прототипом послужила модель «International 220» конца 60-х годов 20 века. Весной 1969 года увидел свет опытный образец ЗиЛ-170 и было принято решение о строительстве нового завода на берегах Камы. Только в 1972 документацию и опытные образцы новой машины передали на КамАЗ. Завод в Набережных Челнах приступил к выпуску КамАЗ-5320 в декабре 1976 года. Впоследствии камаз’овская модель 5320 выпускалась с небольшими косметическими изменениями до 2000 года, когда был прекращен ее выпуск.

КамАЗ-5320 — бортовой тягач, рассчитан на работу с прицепом (ГКБ-8350). Грузоподъемность машины составляет 8 тонн, вес груза в буксируемом прицепе — еще 8000 кг.

Говоря о технических характеристиках — снаряженная масса КамАЗ 5320 — 7080 кг, прицеп ГКБ-8350 весит 3500 кг, масса автопоезда с полной нагрузкой — более 26500 кг.

Габаритные размеры: длина — 7435 мм, ширина — 2500 мм, высота — 3350 мм, база — 3190+1320 мм.

Грузовой автомобиль КамАЗ 5320 оснащен трехместной кабиной без спального места. В СССР рабочее место водителя КамАЗа считалось эталоном дорожного комфорта среди грузовиков своего времени. Другие грузовики не могли похвастаться качественной шумо-термоизоляцией, местами крепления ремней безопасности, регулируемым под массу шофера сиденьем водителя. Водительское кресло было подрессоренное, а также изменяло наклон спинки и длину подушки.

В КамАЗ’е 5320 штатно устанавливался предпусковой подогреватель двигателя, облегчающий запуск в холодное время года.

Кабина размещалась над двигателем, хорошая обзорность положительно сказывалась на безопасности движения.

Не обошлось и без неприятных «мелочей»: рулевое колесо слишком большого диаметра, неудобная конфигурация и размещение рычага управления КПП. В своем первозданном виде кабина просуществовала все 14 лет жизни на конвейере.

Продолжая разговор о технических характеристиках КамАЗ’а 5320, в первую очередь внимание нужно уделить конечно же двигателю. КамАЗ 5320 комплектовался дизельным, восьмицилиндровым, четырехтактным двигателем модели 740.10 на 210 л

с. (155 кВт) при 2600 об/мин. Движок агрегатировался с 5-ступенчатой коробкой передач с передним делителем. В итоге получалось 10 ступеней, водители пользовались делителем в основном при движении в составе автопоезда. Наличие межосевого дифференциала с принудительной блокировкой обеспечивало возможность получить максимальное тяговое усилие по желанию водителя КамАЗ 5320. Передние и задние тормоза – барабанного типа с пневматическим приводом.

Максимальная скорость при полной нагрузке — 80 км/ч.

Расход топлива при скорости 60(80) км/ч — 23(29,6) литров ДТ, при движении с прицепом — 32,5(43,7) литров на 100 км. На этот грузовик устанавливались топливные баки на 175 или 250 литров.

Технически КамАЗ 5320 отличался от своих импортных собратьев простотой устройства конструкции и высокой ремонтопригодностью. Отзывы владельцев тому подтверждение — опытные водители производят ремонт КамАЗ 5320 (даже в случает существенных поломок) 0буквально в поле. Запас прочности грузовика и своевременные ТО позволяют эксплуатировать КамАЗ 5320 долгие годы. А невысокие цены на запасные части делают автомобиль КамАЗ 5320 актуальным и по сегодняшний день, несмотря на то, что он был снят с производства уже около 15 лет назад. Трудно найти место на карте бывшего Советского Союза, где бы не трудился ветеран КамАЗ 5320.

В 2017 году цена КамАЗа 5320, в зависимости от года выпуска и пробега, на вторичном рынке составляет от 250 000 до 500 000 рублей (в зависимости от состояния машины).

Плюсы и минусы машины

К преимуществам можно отнести следующие особенности:

  • Неприхотливость. Этот грузовик может эксплуатироваться практически в любых климатических условиях
  • Низкая стоимость, как самого грузовика, так и запчастей к нему
  • Ремонтопригодность
  • Конструкция коробки передач
  • Хорошая тормозная система
  • Большое количество модификаций

С другой стороны, имеет следующие недостатки:

  • Шумный двигатель
  • Слабый двигатель
  • Спартанское внутреннее убранство
  • Большой расход горючего даже после доработок топливной системы

Автомобили марки КАМАЗ часто встречаются на российских дорогах в самых разных ролях. КамАЗ-5320 был первым автомобилем этой марки, ознаменовавшим начало ее истории. И сегодня на вторичном рынке можно найти много 5320-ых в рабочем состоянии, которые охотно используются некоторыми перевозчиками.

Цены в России

КамАЗ-5320 сейчас можно найти только на поддержанном рынке, так как его производство завершилось в начале 2000-ых годов. На смену этой модели пришли более современные аналоги. Не смотря на это, модель 5320 пользуется высоким спросом благодаря своей доступной цене. Более того, на сегодняшний день КамАЗ-5320 подешевел до такого уровня, что с ним теперь не сравниться ни один даже самый доступный импортный грузовик. Причем это касается не только цены, но и тяговых характеристик, грузоподъемности, возможностей на бездорожье и т. д.

КамАЗ-5320 в неплохом состоянии стоит в пределах 150 – 500 тысяч рублей. Более дешевые экземпляры придется дорабатывать и проводить капитальный ремонт. К тому же, окончательная цена может зависеть от комплектации.

Арендовать КамАЗ-5320 можно за 1000-1500 рублей в час.

Из аналогов легендарному грузовику можно считать ЗИЛ-170, который тоже покинул конвейер в 2000 году. По сути, данный автомобиль послужил прообразом для создания КамАЗа-5320.

История создания

После прихода к власти Л.Н. Брежнева, в стране началась волна экономического развития. Соответственно с этим, увеличились объёмы грузоперевозок. Встал вопрос об увеличении кузова на грузовых автомобилях, которое можно было достичь за счет бескапотной конструкции кабины.

Стоит отметить, что серийных бескапотников на тот момент в советском автомобилестроении не было. МАЗ-500 находился в разработке уже несколько лет и срок начала производства был неизвестен.

В очередной раз, отечественным разработчикам пришлось обратить внимание на западный парк грузовой техники. Главный конструктор автопредприятия ЗиЛ, Анатолий Маврикиевич Кригер остановил свой выбор на американском грузовике «International» серии 220

Советские инженеры решили вывести проект на более высокий уровень благодаря новаторским решениям, среди которых:

Главный конструктор автопредприятия ЗиЛ, Анатолий Маврикиевич Кригер остановил свой выбор на американском грузовике «International» серии 220. Советские инженеры решили вывести проект на более высокий уровень благодаря новаторским решениям, среди которых:

  • комфорт для водителя;
  • повышенный обзор;
  • лёгкое управление;
  • экономичный расход топлива;
  • надёжная трансмиссия.

В 1967 году коллектив КЭО автозавода приступил к разработке опытной модели, которой в последствии будет присвоен индекс ЗиЛ-170. За основу, взяли схему дизельного шасси ЗиЛ-133, серийный выпуск которого откладывался.

Техническое задание предполагало изготовление десяти грузовых модификаций шоссейных авто с колёсной формулой 4Х2/6Х4 для эксплуатации в группе автопоездов с допустимой максимальной массой до 26 500 кг. Также требовалось создать шесть автомобилей 6Х6 с постоянным приводом для нужд армии и труднопроходимых местностей.

Опытный образец перспективного грузовика был создан в 1968 году. Прототип оснастили дизельным мотором ярославского предприятия (ЯМЗ). Боевое крещение ЗиЛ-170 прошел на автодороге из Углича в Рыбинск в мае 1969 г. Также машина испытывалась на серпантине кавказских гор, где трансмиссия принимала на себя максимальные нагрузки.

Коллектив ЗиЛа несколько лет доводил машину до ума и расставаться со своим детищем не хотел. Но распоряжение партии не оспаривалось и дальнейшие работы с прототипом перенесли в новые цеха Татарской республики.

Согласно государственному плану, построенный автозавод должен был ежегодно выпускать 150 000 единиц техники и 250 000 двигателей. Наименование грузовика сменили на «КамАЗ». Первый опытный образец техники Камского завода увидел свет в 1974 году.

Серийные модели порадовали советское общество своим рождением 16 Февраля 1976 года. Это случилось в преддверии XXV съезда КПСС, который открывался 24 февраля. Кабины новых КамАЗов украшали лозунги трудящихся «Наш подарок XXV съезду КПСС».

Согласно производственному плану, с 1976 по 1978 г, предприятие выпускало только три модификации серийного КамАЗ-5320:

  • бортовая платформа грузоподъёмностью 8 т;
  • строительный самосвал 10 т;
  • седельный тягач с разрешённой массой 26,5т.

Среди общего объёма выпускаемой техники 43% приходилось на самосвалы, далее шли бортовые платформы 27% и оставшиеся 20% относились к изготовлению седельных тягачей с новой десятиступенчатой КПП.

Армейский вариант 4310 оснащался лебёдкой, пневматической системой регулировки давления в шинах и двумя топливными баками. Сельскохозяйственный вариант 43105 был упрощён и имел вес 7 т.

Лишь к середине 80-х годов, автозавод в Набережных Челнах вошёл в стабильную колею производственного цикла. Высокий темп позволил к октябрю 1988 года выпустить миллионный грузовик. Ожидаемый спрос на отечественный грузовик со стороны международных заказчиков не оправдался. Такое положение позволило КамАЗу крепко занять позиции лишь на внутреннем рынке.

Ещё одним печальным моментом для грузовика стал период перестройки. В СССР стали поступать импортные грузовики, которые теснили машину в собственной стране. КамАЗ не мог с ними конкурировать, что заставило завод начать разработку нового поколения машин, выпуск которых начался в 90-х годах.

Варианты

  • M82: первоначальный вариант под патрон 12,7 x 99 мм.
  • M82A1: модернизированный вариант с улучшенным дульным тормозом.
  • M82A1A: вариант M82A1 под патроны 50-го калибра типа Mk 211 Mod 0.
  • M82A1M: модернизированный вариант M82A1 (он же M107) с планкой Пикатинни, съёмной рукояткой для переноски и дополнительной складной сошки.
  • M82A2: модификация с компоновкой булл-пап.
  • M82A3: модификация с удлинённой планкой Пикатинни и отсутствующей дополнительной сошки и рукояти для переноски. Распространялась шире, чем M82A1M/M107.
  • XM107: модификация наподобие Barrett M95 с удлинённой планкой Пикатинни, рукоятью и задней сошкой.
  • M107A1: продвинутый вариант M107/M82 со сниженным на 4 фунта весом

    M107CQ: вариант с укороченным до 508 мм стволом.

    , съёмной сошкой, улучшенным прикладом, щекой и новым дульным тормозом с поддержкой глушителя .50 Cal QDL или пламегасителя.

  • OSW (Objective Sniper Weapon, Barrett XM109): экспериментальный самозарядный гранатомёт, созданный на основе снайперской винтовки M107 (благодаря модульности конструкции возможна переделка из винтовки в гранатомёт и обратно). Использует для стрельбы гранаты 25×59 мм.

Дизайн и кабина

Грузовик отличается оригинальным дизайном. По сути, машина обладает первой версией кабины, с которой началась масштабная родословная всех последующих машин КамАЗ. Отличительные черты кабины – классическая решетка радиатора с горизонтальными полосками, разделенное лобовое стекло с центральной стойкой, круглые передние фары, боковые подворотники, а также металлический бампер, который устанавливается независимо от кузова.

Кабина оборудована всеми необходимыми приборами и индикаторами, с помощью которых водитель получает сведения о техническом состоянии грузовика. Эргономика рабочего места выполнена на высшем уровне. Также отметим хорошую обзорность, комфортные сиденья, большие боковые зеркала, удобные приборные шкалы и переключатели.

КамАЗ-5320 оснащен цельнометаллической грузовой платформой с функцией открывания боковых бортов для удобств разгрузки погрузки с любой стороны. Поверхность платформы – деревянная. Есть возможность установить тент, который обеспечит сохранность груза в дождливую погоду.

Рассматриваемый автомобиль обладает широким ассортиментом деталей, которые можно найти как фирменных магазинах КамАЗ, так и на вторичном рынке. Ко всему этому добавим обширную дилерскую сеть. Хорошо изученная конструкция грузовика позволяет не беспокоиться лишний раз о надежности машины.

Эксплуатация и обслуживание

В комплект поставки включено руководство по эксплуатации данного автотранспортного средства, где прописаны все меры безопасности и периодичность проведения ТО.

Последнее бывает первичным, вторичным и сезонным.

Первичное техническое обслуживание проводится через 1200 км, а вторичное через 6000 км.

Комплекс мер включает в себя:

  • подтягивание всех гаек и болтов;
  • проверку уровня масляной жидкости;
  • осмотр приборов;
  • проведение смазочных работ;
  • проверку уровня шума.

Сезонное тех. обслуживание нужно проводить 2 раза в год (зимой и летом). Нужно убедиться в том, что у педалей есть свободный ход, все органы управления находятся в рабочем состоянии, нет никаких посторонних шумов.

Как выставить зажигание

Для того чтобы выставить зажигание на КамАЗе, нужно:

  • Поднять кабину и защелкнуть фиксатор опорной стойки.
  • Найти на корпусе кожуха маховика устройство механического типа. Поднять его шток и повернуть на 90°.
  • При помощи ключа (17 мм) открутить 2 болта и снять щиток, защищающий механизм от попадания грязи.
  • Вставить металлический стержень сквозь прорезь кожуха в разъем маховика.
  • Повернуть коленвал слева направо.
  • Проверить положение вала привода топливного насоса.
  • Если шкала поворотной муфты находится в положении вверх, нужно совместить нулевую метку привода с риской на фланце топливного насоса и затянуть болты.
  • Если она находится в нижнем положении, следует поднять стопор и повернуть коленвал 1 раз.

Технические характеристики

Размеры и грузоподъемность

КАМАЗ 5320 – грузовик с грузоподъемностью, равной 8 тоннам, при этом сам он весит 7,08 тонны. Будучи полностью загруженным, он также может везти за собой прицеп максимальной массой до 8000 килограмм. Предельная нагрузка снаряженного автопоезда же равна 26,5 тоннам. При этом 45% нагрузки распределяются на переднюю ось, а остальные 55 – на заднюю.

Двигатель

КАМАЗ 5320 комплектуется дизельным двигателем КамАЗ-740.10. Этот четырехтактный восьмицилиндровый V-образный мотор имеет мощность в 154 лошадиные силы. Объем этого двигателя равен 10,85 литрам, а максимальный крутящий момент – 637 Н/м. Мотор оснащается закрытыми форсунками, регулятором частоты вращения, сухим воздушным фильтром и системой опережения впрыска горючего. Для горючего в конструкции машины предусмотрены два топливных бака вместимостью 210 и 175 литров, что обеспечивает КАМАЗу большой запас хода.

Несмотря на то, что первые версии мотора были довольно прожорливыми, в результате доработки топливной системы удалось снизить расход топлива до 34 литров горючего на 100 километров пути.

Силовой агрегат КамАЗа-5320 способен работать в самых разных климатических условиях: от крайнего севера до пустыни. Такая неприхотливость возможна благодаря закрытой системе охлаждения, адаптированной для использования тосола. В системе охлаждения предусмотрены также гидромуфта и термостаты для корректной ее работы. В конструкции двигателя предусмотрена емкость для моторного масла объемом в 28 литров. Согласно нормативам, на 100 л израсходованного топлива расходуется 2,8 л масла.

Тормозная система

КАМАЗ 5320 имеет на каждом из шести своих колес по тормозному устройству. Эти приспособления работают под действием пневматического приводного механизма. Этот механизм является двухконтурным, что дает возможность шоферу управлять передней осью и задней тележкой грузовика по отдельности. Управление тормозной системой осуществляется с помощью рычага, механически соединенного с тормозным краном Слабое торможение КамАЗа-5320 может наблюдаться при утечке сжатого воздуха в приводном механизме, плохого соединения трубопроводов и шлангов, а также при нарушении герметичности пневматического привода.

Коробка передач

КАМАЗ 5320 комплектуется механической трансмиссией. Эта система состоит из собственно пятиступенчатой коробки передач и двухступенчатого делителя. Такое устройство трансмиссии позволяет получать дополнительные передачи. Некоторые ступени оснащены синхронизатором. Автомобиль оснащен двухдисковым сцеплением. Оно приводится в действие посредством пневматического усилителя, управляемого с помощью периферийных пружин. В состав карданной передачи входят два вала, входящие в состав двойной передачи. Эти валы отвечают за работу заднего и среднего моста.

Подвеска и колесная формула

Грузовик имеет зависимую подвеску. Впереди имеются две полуэллиптические рессоры, работающие вместе с двумя амортизаторами. Задняя же подвеска является устройством балансирного типа, в конструкции которого также предусмотрена установка полуэллиптических рессор Т-образного сечения. Рессоры соединяются с кронштейном рамы. КамАЗ 5320 имеет колесную формулу 6х4. Данный грузовик имеет 20-дюймовые колеса с шинами 9.00R20 или 10.0020. Диаметр ступицы колесного диска КамАЗа равен 281 мм, а ширина диска составляет 7,5 дюймов. При этом в конструкции диска применяется разболтовка 10Х335

Другие особенности автомобиля

Отдельно стоит сказать о раме 5320. Она производится посредством клепания и штамповки. В состав рамы грузовика входят два лонжерона швеллерного типа, которые соединяются поперечными планками. В передней части рамы находятся лонжероны и буферная система, к которой крепятся крюки, используемые для буксировки грузовика. Электрооборудование автомобиля работает под напряжением в 24 В. Питание его осуществляется с помощью двух аккумуляторных батарей. Также в комплектации КамАЗа предусмотрены генераторная установка с регулятором напряжения, стартер и электро-факельное устройство. Последнее является частью мотора и предназначено для облегчения его запуска при температурах ниже -20о по Цельсию. В заключение стоит сказать о салоне кабины грузовика. В кабине предусмотрено три сидячих места, при этом сиденье водителя может быть отрегулировано шофером для более удобного вождения. Из минусов внутренней обстановки кабины можно отметить неудобное расположение руля и рычага переключения передач, отсутствие спального места и относительно неудобные водительское и пассажирские кресла.

Кабина

Кабина автомобиля представляет собой цельнометаллическое отделение, рассчитанное на трех человек. В случае необходимости она может откидываться вперед.

Долгое время салон КамАЗа считался одним из самых комфортабельных по сравнению с другими грузовыми автомобилями. Во многом это было связано с очень хорошей шумо-, а также термоизоляцией. Одним из плюсов автомобиля было регулируемое кресло водителя.

Кабина оснащена всеми требующимися контрольно-измерительными приборами и значками, которые дают возможность всегда быть в курсе текущего состояния транспортного средства.

На приборной панели имеется сигнальная система, где хорошо видны все шкалы и переключатели. По сравнению с другими подобными автомобилями, КамАЗ 5320 является самым безопасным.

В салоне грузовика размещен манометр с двумя стрелками, переключатель, с помощью которого можно управлять платформой, и датчик, отражающий количество оборотов силового агрегата.

Среди недостатков машины можно отметить слишком большой руль, который занимает много места в кабине. А также не очень удобное размещение коробки передач, для управления которой нужна привычка. Во время длительных поездок из-за неудобных педалей могут уставать ноги.

По современным меркам данный автомобиль обладает целым рядом недостатков. Однако на момент своего появления, он считался самой комфортабельной и совершенной моделью.

Подводим итоги

КамАЗ-5320 многие знают не понаслышке. Понятно, что ему еще далеко до европейских вариантов, однако, на свои времена выпуска, он был что ни есть идеальным вариантом. Хотя, даже сегодня его можно очень часто встретить на дорогах. Особенно, трехосный автомобиль отлично справляется с пересеченной местностью и не боится больших перепадов температур.

Ремонтировать бортовой грузовик не так тяжело, а приобрести запчасти можно почти везде. Все это делает его уникальным и популярным. А его небольшая стоимость позволяет приобрести автомобиль для своих нужд, не тратя чересчур много средств. Однако, не стоит забывать, что модель уже давно сняли с производства, поэтому техническое обслуживание необходимо проводить чаще.

Расход топлива КамАЗ 5320 все еще большой, в чем сегодня он уже уступает некоторым оппонентам. КПП КамАЗ 5320 очень знакома многим автолюбителям, поэтому многие уже знают ее слабые и сильные стороны, а также то, как ее лучше отремонтировать.
