Артиллерия первой мировой войны

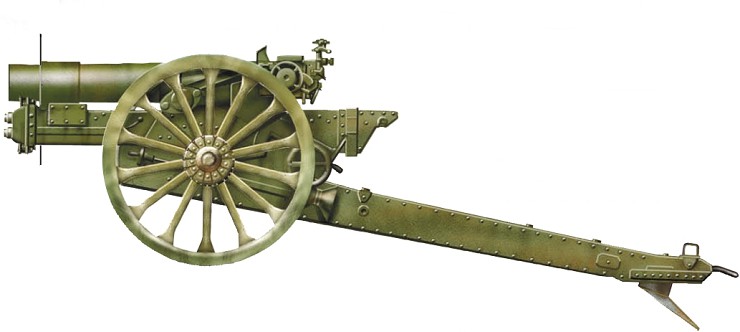

152-мм гаубица системы «Vickers» (Великобритания)

152-мм гаубица системы «Vickers»

Наряду со 152-мм крепостной и полевой гаубицами отечественного производства на вооружение дивизионов тяжелой полевой артиллерии Русской Армии поступали 152-мм гаубицы системы Виккерса. В 1915 г. военное ведомство России заказало у фирмы «Vickers» 100 таких гаубиц. Первые 8 орудий были доставлены в Россию в конце 1916 г. В начале 1917 г. Русская Армия получила остальные 92 орудия. Это позволило весной—летом 1917 г. сформировать 24 тяжелые гаубичные батареи (так называемые «батареи литеры М»).

Стрельба из гаубиц велась боеприпасами раздельного картузного заряжания английского и русского производства. В частности, использовались английский фугасный снаряд массой 45,8 кг, русский фугасный снаряд массой 41 кг и отечественный мортирный снаряд массой 38,2 кг.

Начальная скорость снаряда достигала 427 м/с, наибольшая дальность стрельбы равнялась 10 400 м.

Орудие могло вести стрельбу с темпом 2 выстрела в минуту.

Гаубица транспортировалась конной тягой (8 лошадей). Скорость возки не превышала 8—10 км/ч. Для перевода гаубицы из походного положения в боевое тренированному расчету из 8 человек требовалось 10 минут.

Динамика изменения численности дивизионной артиллерии РККА

Кроме одного или двух артиллерийских полков, в разные годы в состав дивизии входили и другие подразделения (как правило — отдельные дивизионы), имеющие на вооружении иные виды дивизионного артиллерийского и минометного вооружения и военной техники. Все они в своей совокупности и составляли дивизионную артиллерию РККА.

Так, например, в декабрьской 1942 года организационно-штатной структуре были полностью представлены все виды артиллерии:

•  батальонная артиллерия — противотанковый взвод (2 45-мм пушки) и минометная рота (6 82-мм минометов); минометные взводы стрелковых рот (по 3 50-мм миномета);
• полковая артиллерия — артиллерийская батарея (4 76,2-мм полковые пушки), минометная рота (7 120-мм минометов (8 — в гвардейской дивизии), противотанковая батарея (6 45-мм противотанковых пушек), зенитно-пу-леметная рота (6 зенитно-пуле-метных установок ‘максим’ калибра 7,62 мм или ДШК калибра 12,7 мм);
• дивизионная артиллерия — легкий артиллерийский полк: три смешанных дивизиона (в двух дивизионах по 8 76,2-мм пушек и 4 122-мм гаубицы, в третьем дивизионе — 4 76,2-мм пушки и 4 122-мм гаубицы; в гвардейских дивизиях все три дивизиона имели по 12 орудий), всего артполк насчитывал — 20 76,2-мм дивизионных пушек (24 — в гвардейской дивизии) и 12 122-мм гаубиц;
• истребительно-противотанковый артиллерийский дивизион — три батареи (12 45-мм пушек);
• зенитная артиллерийская батарея — 6 37-мм автоматических зенитных пушек.

Динамика изменения  численности дивизионной артиллерии Вермахта

Список использованной литературы:

1. «Войсковая артиллерия РККА в годы великой Отечественной войны 1941-1945 гг.» Полковник А.В.Лобанов.
2. Интернет-сайт www.rkka.ru
3. Э. Миддельдорфа «Русская компания: Тактика и вооружение»
4. «Артиллерийский полк» Александр Прагер  http://www.weltkrieg.ru/organisation/662-artreg.html

5.  Расход боеприпасов. Алексей Исаев. http://vif2ne.ru/nvk/forum/0/archive/1718/1718985.htm

Гаубица М-30 образца 1938 года 122-мм ТТХ. Дальность стрельбы. Размеры. Вес

Батарея советских 122-мм гаубиц М-30 образца 1938 года ведет огонь по Берлину.

122-мм гаубица М-30, известная также на Западе под обозначением M1938, — это стойкий ветеран. Она была разработана еще в 1938 году, и уже в следующем году началось ее промышленное производство. Выпускавшаяся тысячами и широко использовавшаяся в боевых действиях во время Великой Отечественной войны. М-30, практически не изменившаяся, до сих пор широко распространена в странах СНГ и многих других государствах, хотя в настоящее время во многих армиях она используется только в учебных целях или переведена в резерв.

Подробнее…

234-мм гаубица системы «Coventry Ordnance Works» (Великобритания, Россия)

234-мм гаубица системы «Coventry Ordnance Works»

Еще в 1910 г. командование английской армии заключило с фирмой Coventry Ordnance Works» контракт на создание 234-мм осадной гаубицы, пригодной для использования также в качестве полевого орудия. Разработка гаубицы калибром 234 мм велась в течение достаточно длительного времени и весьма тщательно.

Прототип гаубицы, получивший официальное обозначение Mk. I и неофициальное—«Mother» («Мама»), был изготовлен в 1914 г. Орудие имело ствол длиной 14,5 калибра. Длина нарезной части ствола составляла 12 калибров, в канале ствола было выполнено 48 нарезов. Запирание канала ствола осуществлялось с помощью поршневого затвора. Масса ствола равнялась 3102 кг.

В начале 1917 г. четыре орудия этой системы прибыли в Россию, а в марте того же года на фронт была направлена 2-орудийная батарея этих гаубиц. В сентябре 1917 г. на вооружении батареи находилось уже четыре 234-мм гаубицы.

234-мм (9,2-дюймовая) гаубица системы «Coventry Ordnance Works» в годы Первой мировой войны была самым мощным британским артиллерийским орудием

Гаубица стреляла фугасными снарядами массой 131,5 кг, содержавшими 15,4 кг взрывчатых веществ. К гаубице имелось 5 переменных зарядов, что позволяло подобрать массу порохового заряда в зависимости от дальности стрельбы, рельефа местности и характера цели. При стрельбе полным зарядом начальная скорость снаряда составляла 362 м/с, дальность стрельбы — 9200 м. Скорострельность была относительно невысокой: 1 выстрел в минуту.

Первая 234-мм гаубица Mk. I была установлена на огневых позициях во Франции уже в ноябре 1914 г. До 1916 г. фирма «Coventry Ordnance Works» выпустила 233 орудия этой системы.

В начале 1916 г. фирма «Vickers» провела модернизацию гаубицы, направленную, прежде всего на повышение ее дальнобойности. По первоначальному проекту, представленному в мае 1916 г., предусматривалось лишь увеличить длину ствола, однако впоследствии решили усовершенствовать и лафет орудия. В декабре 1916 г. новое орудие было принято на вооружение английской армии под обозначением «233-мм (9,2-дюймовая) гаубица Mk. II на лафете Мк. II». Первые серийные образцы поступили на Западный фронт уже в начале 1917 г., причем они поставлялись не взамен состоявших на вооружении гаубиц Мк I того же калибра, а в дополнение к ним.

Самоходка АСУ-85. Вооружение. Размеры. Бронирование. Вес

Установка была разработана на Мытищинском машиностроительном заводе в середине 50-х гг. На вооружение машину приняли в 1958 г. и серийно выпускали до 1964 г. АСУ-85 должна была сопровождать мотострелковые и танковые подразделения, а также входить в состав частей и подразделений ВДВ в целях защиты от танков. Машина являлась закрытой установкой с передним расположением боевой рубки, в которой справа от пушки находились заряжающий и командир машины, слева — наводчик. Справа в носовой части корпуса размещалось отделение управления, где было рабочее место водителя-механика.

Подробнее…

Полтавская битва

В ходе Северной войны излюбленной тактике шведской армии нередко опрокидывавшей противника в ближнем бою при помощи холодного оружия, русские войска противопоставили массированное применение ружейного огня и артиллерии. Наиболее ярко значение артиллерии проявилось в Полтавской битве 1709 году, когда шведы наоборот отказались от использования пушек (сказалась нехватка пороха и ставка делалась на внезапность и мобильность). Несмотря на численный перевес, русская армия заняла оборонительную позицию, впервые используя в полевом сражении редуты. Наступление шведов было встречено губительным артиллерийским и ружейным огнем. Прорвавшись с большими потерями через линию редутов, шведы были встречены залпами десятков орудий, установленных в основном русском лагере и вынуждены были отступить.

На втором этапе битвы русская артиллерия также сыграла значительную роль. Расположенные в промежутках между батальонами пехоты пушки, косили шведские линии. И наконец, по иронии судьбы, когда русское ядро ударило в носилки Карла XII (шведский король накануне был ранен в стычке с казаками) возникла паника, лишь ускорившая полный разгром шведской армии. Таким образом, грамотное применение артиллерии на всех этапах битвы стало одним из факторов, обеспечивших победу под Полтавой

История создания

Человечество приступило к запуску ракет почти сразу после того, как был изобретен порох. Еще в Древнем Китае были зафиксированы случаи боевого применения этого оружия, но из-за несовершенства технического оснащения эффективным такое оружие назвать было сложно. В XIX веке армия Великобритании начала применять ракеты Конгрива, которые на протяжении нескольких десятков лет оставались на вооружении войск Её Величества. Им недоставало точности, поэтому с появлением ствольного артиллерийского оружия  ракеты были сняты с вооружения.

Становление войск в СССР

Позднее, когда закончилась Первая мировая война, сразу в нескольких странах приступили к разработкам и экспериментам с реактивным вооружением. Россия в этом вопросе преуспела, и уже к началу Второй мировой войны была поставлена на вооружение установка БМ-13, более известная как «Катюша».

Установка БМ-13 Катюша

Первыми баллистическими ракетами, которые стояли на вооружении в СССР, были трофейные разработки немецких конструкторов. Ракеты не обладали большой дальностью полета и служили только для выполнения рядовых задач. Первой межконтинентальной баллистической ракетой (МБР) СССР стала Р-7. Она могла похвастаться дальностью полета в 8000 км, и была впервые запущена в 1957 году. Тогда же с её помощью на орбиту был выведен первый искусственный спутник нашей планеты. В 60-х годах упор был сделан на разработку межконтинентальных баллистических ракет, которые стартуют из пусковых шахт, расположенных под землей.

Параллельно ведутся работы над реактивной артиллерией. Так, в 1963 году была введена в эксплуатацию БМ-21 «Град», которая стоит на вооружении армии России и в наши дни. В конце 60-х годов началась работа над «цветочной» серией самоходных артиллерийских установок: «Пион», «Гвоздика» и «Акация». Они стоят на вооружении армии России и сегодня.

В конце 70-х РВСН получают межконтинентальные баллистические ракеты с разделяющимися боевыми частями, что существенно повысило их боевые возможности. 30 декабря 1975 года принята на вооружение Р-36М, более известная как «Сатана», которая была признана самой эффективной ударной силой ракетных войск стратегического назначения СССР, а позже и Российской Федерации.

В том же году увидел свет ракетный комплекс «Точка».

Ракетный комплекс Точка

В 1987 году принят на вооружение РСЗО «Смерч». Кстати, именно «Смерч» был признан самой мощной системой своего времени, и держал эту позицию несколько лет.

Ракетные войска и артиллерия России

После распада Советского Союза большая часть военного потенциала стала собственностью России. МБР стремительно вывезли на территорию РФ, а пусковые шахты, которые оставались на территории других стран СНГ, уничтожили. В 1996 году РВСН России получили на вооружение первый стационарный комплекс «Тополь-М», который является МБР пятого поколения. Несмотря на экономические трудности, в России идёт  перевооружение ракетных войск. Устаревшие МБР заменяют современные «Тополь-М» и «Ярс», а также ведется работа над жидкостной ракетой, которая получила название «Сармат». В 2010 году между Россией и США был заключен договор, регулирующий количество ядерных ракет, а также их носителей (ОСВ-3). Документ гласит, что каждая из стран имеет право держать на вооружении не более 1550 ядерных боезарядов и только 770 носителей. К последним относятся не только МБР, но и самолеты стратегической авиации, а также подводные лодки-ракетоносцы. Также договор предусматривает запрет на производство ракет с разделяющимися боевыми частями, но это не значит, что страны не могут заниматься разработкой новых технологий в этой области.

Подводная лодка ракетоносец

Модернизация № 194

В 1926 году Артиллерийское управление заказало модернизацию пушек Канэ. Их главным требованием стало резкое увеличение угла возвышения — дополнительно требовалось увеличить его еще на 60 градусов. Это помогло бы береговой артиллерии научиться зенитной стрельбе, но подобное выполнить не смогли.

Однако взамен этого ЛМЗ представил опытный образец пушки № 194. Удивительно, однако в ходе испытаний, несмотря на то, что не было выяснено ни меткости, ни скорострельности орудия, его все же приняли к производству. Еще несколько лет ее продолжали модернизировать, поскольку пушки Канэ заметно устаревали. Как показал опыт, их обновление было невозможно на практике, поэтому срочно требовалось создать принципиально новую береговую артиллерию по новым канонам. Всего по пушке Канэ был создан 281 различный образец, ни один из которых не смог полностью удовлетворить желания военных.

«Блокадник», дошедший до Берлина

Однако уже в конце года судьба ППД сделала новый крутой вираж, что объяснялось печальным опытом, полученным в ходе Зимней войны с Финляндией.

Используемые финнами автоматы «Суоми» произвели огромное впечатление на красноармейцев, хотя масштабы их использования были не столь уж большими (всего нескольких процентов от общего количества финского стрелкового оружия).

Из строевых частей в штабы полетели запросы: прислать побольше пистолетов-пулеметов, чтобы вооружить «хотя бы одно отделение на роту».

Склады снова опустошили, что-то изъяли у пограничников, а главное, с января 1940 года на вооружение приняли срочно усовершенствованный ППД, переведя выпускающие его предприятия на трехсменный режим работы. Наиболее загруженным оказался ближайший к фронту Сестро-рецкий инструментальный завод, на долю которого и пришлась большая часть продукции. Новая модель, сохранившая индекс 34/38, кардинально отличалась от первых двух образцов даже своим внешним видом.

Ствольная коробка стала изготавливаться из трубчатой заготовки вместо фрезерованной.

Количество отверстий на кожухе ствола сократилось с 55 коротких до 15 длинных. Отдельный ударник на оси заменил неподвижно закрепленный в чашечке затвора боек.

Были упрощены выбрасыватель с пластинчатой пружиной, ложа, спусковая скоба, предохранитель, что, соответственно, снизило себестоимость.

Помимо рассчитанного на 25 патронов секторного магазина, ввели барабанный магазин на 73 патрона, внешне смахивавший на магазин от «Суоми», но отличавшийся от него конструкцией крепления. Конструкция, впрочем, была не слишком надежной, но большая емкость стала немаловажным фактором в условиях скоротечного ближнего боя.

Едва новый образец ушел в серию, как Дегтярев представил еще одну модификацию с более надежным креплением магазина, хотя и с емкостью барабана меньше на четыре патрона.

Именно этот вариант и был повторно утвержден в качестве штатного орудия как «пистолет-пулемет образца 1940 года системы Дегтярева». Известно, что до конца года заводы произвели более 80 тысяч экземпляров, что сделало это оружие действительно массовым.

Великая Отечественная война сбила статистику, поскольку к концу 1941 года командование решило перейти на более надежный и технологичный пистолет-пулемет Шпагина. Однако переход потребовал некоторого времени. Например, на Ковровском заводе, даже перейдя на ППШ, из оставшихся деталей вручную собрали около пяти тысяч штук ППД.

На эвакуированном в Ленинград Се-строрецком заводе вообще не стали ломать технологию, так что тираж «блокадного выпуска» составил внушительную цифру: 42 870 экземпляров. От выпущенных в «мирных» условиях собратьев они отличались упрощенным откидным (вместо секторного) прицелом и формой предохранителя.

Вообще, ППД оказался неплохим оружием. Показательно, что трофейные автоматы использовались в частях вермахта и их союзников, а более пяти тысяч экземпляров в 1944 году были поставлены СССР партизанам Тито, и даже по окончании войны они состояли на вооружении Югославской народной армии.

Да и в Красной армии многие дошагали с этим автоматом до Берлина.

ППШ-41 – это пистолет-пулемет системы Шпагина под патрон 7,62 мм, разработанный и принятый на вооружение Красной Армии в конце 1940 года. Отличался высокой надежностью и скорострельностью. Простота конструкции позволяла производить его на непрофильных предприятиях. Этот ПП стал самым массовым автоматическим оружием во время Великой Отечественной Войны (ВОВ) в рядах вооруженных сил СССР.

Трофейные ППШ использовались в немецких частях, переделанные . А барабанной дробью его иногда называли из-за ну очень высокой громкости выстрела.

122-мм гаубица обр. 1910 г. (Россия)

122-мм гаубица обр. 1910 г., модернизированная в СССР в 1930-х гг.

В конкурсе на новую 122-мм полевую гаубицу, проводившемся Главным артиллерийским управлением Русской Армии в 1905—1908 гг., кроме Обуховского и Путиловского орудийных заводов и германской фирмы «Крупп», участвовала также французская фирма «Шнейдер». По итогам конкурса лучшей была признана гаубица фирмы «Крупп», однако вскоре «высшие инстанции» указали на то, что в связи с созданием в 1891—1893 гг. русско-французского союза следует развивать в первую очередь сотрудничество с французскими фирмами, а не с предприятиями Германии, тем более, что отношения с ней постепенно обострялись.

Поскольку к тому времени контракт с фирмой «Крупп» был уже подписан, пришли к соломонову решению — принять на вооружение и гаубицу фирмы «Шнейдер». Новому орудию было присвоено обозначение «122-мм гаубица обр. 1910 г.». Так Русская Армия получила две одинаковые по калибру и назначению, но разные по конструкции полевые гаубицы.

По сравнению с гаубицей обр. 1909 г. гаубица обр. 1910 г. имела ствол меньшей длины — 12,8 калибра, а запирание канала ствола осуществлялось не клиновым, а поршневым затвором.

Гаубица использовала выстрелы раздельного гильзового заряжания. Первоначально к ней изготавливались специальные боеприпасы, позже боеприпасы к гаубицам обр. 1909 и 1910 гг. унифицировали. Они включали выстрелы с фугасным, осветительным и шрапнельным снарядом. Начальная скорость фугасного снаряда массой 22,95 кг составляла примерно 335 м/с, дальность стрельбы достигала 7681 м.

Русская 122-мм гаубица обр. 1910 г. выпускалась в России на Обуховском заводе, а также во Франции фирмой «Schneider»

Тренированный расчет мог вести стрельбу с темпом до 4 выстрелов в минуту.

Как и гаубица обр. 1909 г., гаубица обр. 1910 г. транспортировалась конной тягой (шестеркой лошадей).

Серийное производство 122-мм гаубицы обр. 1910 г. было организовано на Обуховском заводе. Общее количество изготовленных до революции орудий составило 558 единиц.

Гаубицы обоих образцов поступали на вооружение корпусных мортирных (гаубичных) дивизионов. В начале войны эти дивизионы состояли из двух 6-орудийных батарей. В августе 1915 г. была принята более удобная в тактическом отношении структура дивизиона: три 4-орудийные батареи.

Организация немецкой артиллерии

Немецкая артиллерия в Первую мировую войну была организована принципиально по-другому. Здесь все строилось на попытке предвидеть характер грядущего сражения. У немцев на вооружении находилась корпусная и дивизионная артиллерия. Поэтому к 1914 году, когда активно стала использоваться позиционная война, немцы начали комплектовать гаубицами и тяжелыми пушками каждую дивизию.

Это приводило к тому, что главным средством для достижения тактических успехов стало полевое маневрирование, к тому же в артиллерийской мощности немецкая армия превосходила многих своих противников. Важным было и то, что немцы учитывали повышенную начальную скорость снарядов.

Литература

Береговые пушки 10″ в 45 клб

Помимо пушек Канэ, в 90-х годах 19-го века на вооружение были взяты береговые пушки на 254 мм, то есть 10″/45. Они предназначались исключительно для охраны берегов. В частности, это связано с 2 факторами: боязнью артиллерийского комитета любых нововведений и принятием таких пушек во флоте. В то время в русском флоте, в отличие от западного, предпочитали использовать физическую силу для наведения орудия и подачи боеприпасов, а не электроприводы.

К сожалению, на практике такие пушки показали, что их установка заметно запоздала как минимум на десятилетие. В то время западные броненосцы становились заметно более массивными, как и используемые на них орудия. Подобная техническая безграмотность высшего военного состава и привела к последующим поражениям.

Однако даже в самом строении пушки генералов подвел консерватизм. Они вознамерились создать принципиально новую пушку и лафет, резко отличающиеся от флотских. В конечном итоге была создана система с откатывающимся станком, которая конструктивно устарела еще больше. Все это привело к тому, что работа над ними была приостановлена, но, что удивительно, через несколько лет вновь возобновлена. Таким образом в береговой артиллерии стали использовать орудия, которые имели многочисленные недостатки. Основной спектр их был установлен в Порт-Артуре. Подобные пушки, с последующим рядом модернизаций, использовались вплоть до 1941 года.

Знаки различия бригадефюрера СС и генерал-майора войск СС[править | править код]

Ссылки[ | код]

•  (недоступная ссылка). Дата обращения: 4 января 2013.

Век XVI

В начале XVI века заканчивается складывание централизованного государства в России. В 1514 году, во время очередной русско-литовской войны был взят Смоленск. При осаде Смоленска решающую роль сыграла артиллерия, вынудившая литовский гарнизон сдаться. К середине XVI в. Россия обладала самой мощной по тем временам артиллерией. Орудия активно использовались в полевых сражениях, при осадах и оборонах крепостей. Так, в 1552 г. не последнюю роль артиллерия сыграла при взятии Казани, а несколькими годами позже в Ливонии русские войска овладели Дерптом и Феллином. В 1572 г. наличие мощной артиллерии, установленной в гуляй-городе, способствовало победе русских войск в битве при Молодях и, наконец, не раз мощные орудия спасали Псков, во время осады города войсками Стефана Батория.

Основа для обоснованных решений

Возвращаясь к нынешним реальностям, надо сказать, что любой технический анализ перспектив, любое прогнозирование направлений развития могут дать только материал для проведения прикладных исследований с последующим принятием обоснованных военно-политических решений о задачах и порядке оснащения Вооруженных Сил.

Задача, на наш взгляд, состоит в поэтапной, планомерной, скоординированной эволюции РАВ ВС РФ в перспективную боевую систему, включенную в состав средств вооруженной борьбы всех видов и родов войск, функционирующую в едином разведывательно-информационном пространстве, охватывающем все сферы военного противостояния – от космоса до глубин океана и киберпространства.

Этапность подразумевает рациональный выбор объемов и направлений модернизации существующих ВВТ, заказа новых образцов, оптимизацию размещения формирований РВиА и запасов боеприпасов с учетом прогнозируемых угроз.

Планомерность заключается в совершенствовании системы РАВ согласно общей концепции развития (новую редакцию которой предстоит разработать и согласовать) и, возможно, согласованных с ней концепций развития ракетно-артиллерийского вооружения по видам Вооруженных Сил и/или типам РАВ, которые должны реализовываться через ГПВ, ГОЗ, государственные, федеральные и комплексные целевые программы.

Координация развития системы ракетно-артиллерийского вооружения состоит, очевидно, в тесной увязке предлагаемых мероприятий по совершенствованию боевых средств с программами развития всех видов обеспечения и с результатами проводимых фундаментальных, прогнозных и прикладных научных исследований, чему, собственно, и посвящена данная статья.

Игорь Артамонов,доктор технических наук, действительный член РАРАН

Роман Рябцев,кандидат технических наук, советник РАРАН

152-мм крепостная гаубица обр. 1909 г. (Россия)

152-мм крепостная гаубица обр. 1909 г.

Гаубица была разработана фирмой «Шнейдер» в начале XX в. и в 1908—1909 гг. участвовала в проводившемся Главным артиллерийским управлением конкурсе, целью которого был выбор лучшего образца 152-мм гаубицы для вооружения крепостей. Из представленных на конкурс орудий пяти зарубежных фирм гаубица фирмы «Шнейдер» была признана лучшей. В 1910 г. ее приняли на вооружение Русской Армии под обозначением «152-мм крепостная гаубица обр. 1909 г.».

Производство гаубиц обр. 1909 г. было организовано в 1910 г. на Путиловском и Пермском заводах. К 1 ноября 1914 г. Путиловский завод сдал Русской Армии 154 единицы. До революции было выпущено еще около 180 орудий.

Пермский завод из заказанных ему 74 гаубиц до революции изготовил только 4.

По иронии судьбы, крепостные гаубицы обр. 1909 г, предназначенные для защиты крепостей, в годы Первой мировой войны использовались в основном в качестве орудий тяжелой осадной артиллерии для разрушения крепостей и полевых укреплений. Эти гаубицы поступали на вооружение 4-орудийных батарей, действовавших как самостоятельные тактические единицы или входивших в состав осадных артиллерийских дивизионов, полков и бригад.

Позиция тяжелой русской 152-мм гаубицы, покрытая маскировочной сетью

Канал ствола и камора гаубицы позволяли использовать в качестве боеприпасов к ней все снаряды, выпускавшиеся к 152-мм пушкам обр. 1877 г. весом 120 и 190 пудов. Дальность стрельбы составляла до 8000 м. Скорострельность не превышала 3—4 выстрелов в минуту.

Механизмы подрессоривания у лафета отсутствовали. Колеса были деревянными с металлической шиной.

Для защиты расчета и механизмов гаубицы от пуль и осколков снарядов было предусмотрено щитовое прикрытие толщиной 4 мм.

После революции гаубица была включена в I состав артиллерийского вооружения Красной Армии. Было продолжено и ее серийное производство.

Вооружение и снаряжение

На вооружении полевой артиллерии к 1914 г. состояло несколько образцов артиллерийских орудий:

• 3-дм (76-мм) пушка образца 1902 г. – легкой пешей и конной артиллерии;
• 3-дм (76-мм) горная пушка обр. 1909 г. – горной и конно-горной артиллерии;
• 48-лин. (122-мм) полевые легкие гаубицы образца 1909 г. или 1910 г. – мортирной артиллерии;
• 42-лин. (107-мм) полевая тяжелая пушка обр. 1910 г. и 6-дм (152-мм) полевая тяжелая гаубица обр. 1910 г. – полевой тяжелой артиллерии.

На складах и в арсеналах находились орудия устаревших систем, снятые ранее с вооружения: 3,4-дм (86-мм) полевая пушка образца 1877 г. с клиновым затвором и образца 1895 г. с поршневым затвором, 4,2-дм (107-мм) батарейные пушки образца 1877 г. с клиновым затвором, 3-дм (76-мм) горные пушки образца 1904 г. и 3-дм (76-мм) пушки образца 1900 г., которые, за недостатком легких орудий основного образца, могли быть использованы для вооружения ополченских частей.

В российской артиллерии имелось 3 типа снарядов – шрапнель с дистанционной трубкой для стрельбы по живым целям на открытой местности, фугасная граната, снаряженная тротилом или мелинитом, для разрушения слабо защищенных укрытий, и бронебойный (ударный) снаряд, разрушающий серьезные укрепления противника.

Средства и способы связи в предвоенной артиллерии включали телефон, сигнализацию флажками и, наконец, приказы и распоряжения, передаваемые по цепи. Но основным средством связи являлась проволочная телефонная связь. На каждую батарею полевой артиллерии независимо от ее вида полагалось 6 телефонных аппаратов, 1 центральная станция (коммутатор) и около 12 км телефонного кабеля. Кроме этого, в управлениях артиллерийских дивизионов и батарей всех видов имелось по 3 телефонных аппарата, центральная станция и около 6 км телефонного кабеля.

122-мм гаубица обр. 1909 г. (Россия)

122-мм гаубица обр. 1909 г.

122-мм гаубицы образца 1909 г. наряду с гаубицами того же калибра обр. 1910 г. составляли основу корпусной артиллерии Русской Армии.

В необходимости такого оружия командование армии убедилось в ходе русско-японской войны, когда 7б,2-мм полевые пушки обр. 1900 г. оказались неспособны разрушить даже легкие полевые укрепления японцев.

Задания на разработку гаубиц Артиллерийский комитет Русской Армии выдал Обуховскому и Путиловскому заводам, а также ряду зарубежных фирм. Испытания опытных образцов орудий проводились в 1908—1909 гг. По их результатам на вооружение Русской Армии была принята 122-мм гаубица фирмы «Крупп», получившая обозначение «122-мм гаубица обр. 1909 г.».

122-мм гаубица обр. 1909 г. была выполнена по широко использовавшейся в то время конструктивной схеме с однобрусным лафетом.

Русские артиллеристы наводят на цель 122-мм гаубицу обр. 1909 г. Пушки и гаубицы этого калибра составляли основу корпусной артиллерии Русской Армии

Противооткатные устройства включали гидравлический тормоз отката и пружинный накатник. Имелся также уравновешивающий механизм. Стрельба велась выстрелами раздельного заряжания. К гаубице выпускался также осветительный заряд.

Стрельба из гаубицы велась с темпом 2 выстрела в минуту. Гаубица транспортировалась конной тягой. Так как колеса были деревянными со стальными ободами, а лафет не имел механизмов подрессоривания, скорость движения не превышала 6 км/ч.

Гаубица изготавливалась серийно на Путиловском и Петроградском заводах. Всего до Октябрьской революции было выпущено 1465 орудий этого образца.

2С4 Тюльпан самоходный миномет 240-мм ТТХ. Размеры. Дальность стрельбы. Вес

«2С4 Тюльпан», названное в НАТО М1975, это 240-миллиметровая самоходная мортира, самое тяжелое орудие в арсеналах активных современных армий. Располагая 520-сильным дизельным двигателем В-59, установка способна двигаться по дороге со скоростью 62 км/ч. Его вспомогательное вооружение составляет один 7,62-мм ПКТ; вес машины 27 тонн. На марше орудие обслуживает экипаж из пяти человек, но для ведения стрельбы нужно дополнительно еще пять. Оно установлено на гусеничном шасси ГМЗ от машины-миноукладчика и стреляло 130-килограммовым снарядом с темпом один выстрел в минуту.

Подробнее…

На полях Великой Отечественной войны

Касаясь советской артиллерии в период Великой Отечественной войны, остановимся на трех образцах, оставивших заметный след в истории войны. ЗИС-2 (57-мм. противотанковая пушка обр. 1941г.) — орудие с очень непростой судьбой. Одна из двух противотанковых пушек СССР в период Великой Отечественной войны (второй являлась «сорокопятка») Появилась она в 1941 г., но тогда целей для этой пушки просто не нашлось — любой немецкий танк ЗИС-2 прошивала насквозь и в сложных условиях перевода промышленности на военные рельсы, от производства технологически сложного и дорогостоящего орудия было принято решение отказаться. Вспомнили о ЗИС-2 в 1943 году, когда у противника появилась тяжелая техника.

Вновь эти орудия оказались на фронте с лета 1943 г. на Курской Дуге, и в дальнейшем неплохо себя зарекомендовали, справляясь практически с любыми немецкими танками. На дистанциях в несколько сотен метров ЗИС-2 пробивали 80 миллиметровую бортовую броню «тигров». А самым массовым орудием Великой Отечественной войны стала ЗИС-3 (76-мм дивизионная пушка обр. 1942 г.), которая появилась на фронте во второй половине 1942 г. Легкая и маневренная пушка нашла очень широкое применение для борьбы как с живой силой, так и с техникой врага. Всего было выпущено более 100 тыс. ЗИС-3 — больше, чем всех остальных орудий вместе взятых за время войны. МЛ-20 — 152 мм. гаубица-пушка обр. 1937 г. — уникальное орудие, сочетавшее в себе дальность стрельбы пушки и способность гаубицы вести огонь по навесной траектории.

В период Великой Отечественной ни одна армия мира, включая немецкую, не имела подобных систем. Без МЛ-20 не обходилась ни одна крупная артиллерийская подготовка, будь то Московская, Сталинградская или Курская битвы.

Артиллерийские боеприпасы

Артиллерийские боеприпасы бывают как унитарного, так и раздельного заряжания. При унитарном боеприпасе сам снаряд, гильза и навеска пороха соединены в единое целое.

Унитарный снаряд

При раздельном заряжании снаряд и заряд не соединены друг с другом, а заряжаются по очереди.

Снаряд раздельного заряжания

Таким образом, артиллерия, будь то наземные, флотские или авиационные орудия, является и будет являться фактически основным оружием поражения живой силы и техники противника на близких дистанциях. Если на дальних дистанциях ракетное оружие незаменимо, то на близких дистанциях без пушек, минометов и РСЗО не обойтись.

Новое на сайте:

РСЗО БМ-21 Град. Площадь поражения. Ракеты. Калибр. История

Ставшая важным этапом в истории развития реактивной артиллерии, РСЗО БМ-21 «Град» разрабатывалась в инициативном порядке в тульском НИИ-147, созданном в июле 1945 г. для решения задач технологического обеспечения массового производства гильз обычных артиллерийских выстрелов. Разработанная НИИ-147 технология изготовления гильз посредством глубокой вытяжки обеспечивала и производство более толстостенных и прочных оболочек, которыми являются камеры сгорания двигателей реактивных снарядов. Поэтому у конструкторов НИИ-147 появилась возможность перейти от решения частной задачи — технологического обеспечения производства боеприпасов — к более сложной и комплексной — разработке реактивной системы залпового огня.

Подробнее…

РСЗО 9К58 Смерч Площадь поражения. Ракеты. Калибр. История

РСЗО 9К58 «Смерч» — советская и российская реактивная система залпового огня калибра 300 мм. С декабря 2016 года началась замена РСЗО «Смерч» и РСЗО «Град» на РСЗО семейства «Торнадо», где боевые машины в целом сконструированы аналогично предшественникам, но оборудованы навигацией ГЛОНАСС и новой компьютеризированной системой управления огнем. ГЛОНАСС также используется в управляемых ракетах для РСЗО Торнадо-С, что подтверждено экспертами Международного Института Стратегических Исследований и производителем. РСЗО Смерч может использовать специальную ракету, которая выпускает над целью БПЛА для разведки и корректировки огня в течение 20-30 минут.

Подробнее…

Заключение
