Самоходная артиллерийская установка 2с5 «гиацинт»

Противодействие отдаче

Размещение на лафете мощного орудия стало возможным благодаря тому, что был использован дульный тормоз особой конструкции, который позволил приблизительно в два раза снизить отдачу. Чтобы облегчить работу расчета, в конструкции предусмотрено цепное устройство подачи снарядов. На верхнем станке имеется легкий щиток, который защищает обслуживающий персонал от пуль и осколков. Что касается баллистических показателей, то они практически аналогичны таковым для гаубицы МЛ-20.

Нужно отметить, что с конструкцией защитного щитка конструкторам пришлось немало повозиться в свое время. Дело в том, что при первоначальных испытаниях солдаты отмечали действие чрезвычайно сильной дульной волны. Она не только поднимала облако пыли, напрочь демаскируя противника, но и могла нанести тяжелые травмы расчету. В результате изучения всех этих сведений, конструкторам удалось создать сравнительно компактный, но эффективный щиток, который в некоторых случаях оказывался способен выдержать даже пулеметный обстрел артиллерийской позиции.

2С5 «Гиацинт»

2С5 «Гиацинт» предназначена для подавления и уничтожения средств ядерного нападения, поражения органов управления, тылов, живой силы и боевой техники противника, а также для разрушения фортификационных сооружений.

Разработка самоходной пушки «Гиацинт» началась в СКБ Пермского машиностроительного завода в декабре 1968 года. С самого начала велось проектирование 152-мм пушки в двух вариантах: буксируемом «Гиацинт-Б» (индекс ГРАУ 2А36) и самоходном «Гиацинт-С» (2А37). Оба варианта имели идентичную баллистику. Боеприпасы для них пришлось разрабатывать специально: взаимозаменяемых с «Гиацинтом» выстрелов в Советской армии не было.

СОЗДАНИЕ

Официально сроки создания пушки «Гиацинт-С» были заданы постановлением ЦК КПСС и Совета Министров СССР в июне 1970 года. Весной 1971 года были изготовлены две экспериментальные 152-мм пушки «Гиацинт» (баллистические установки), но из-за отсутствия гильз стрельбы пришлось начать только в сентябре 1971 года. После испытаний, оценки результатов и доработки пушка 2А37 для самоходного варианта «Гиацинта» была отправлена на «Уралтрансмаш», где для нее было изготовлено шасси «объект 307». После окончательной сборки машина прошла заводские и государственные испытания, полный цикл которых завершился к концу 1974 года.

Читать: Пистолеты «Browning» (Бельгия)

КОНСТРУКЦИЯ

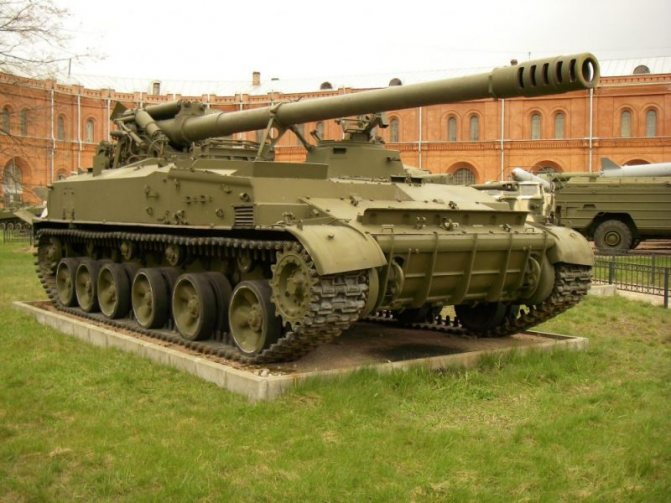

Корпус самоходной установки «Гиацинт-С» сварен из катаных броневых листов и обеспечивает защиту от пуль стрелкового оружия и осколков артиллерийских снарядов и мин. Лобовая бронеплита толщиной 30 мм, установленная под большим углом наклона, защищает от снарядов малокалиберных автоматических пушек.

В носовой части корпуса расположено отделение управления. В нем, между левым бортом и моторной перегородкой размещается механик-водитель. Правую часть носовой части корпуса занимает моторно-трансмиссионное отделение. Двигатель — 12-цилиндровый, V-образный, четырехтактный дизель В-59 жидкостного охлаждения мощностью 520 л. с. Трансмиссия — механическая, двухпоточная. Коробка передач выполнена в одном блоке с планетарным механизмом поворота.

На верхней плите кормовой части САУ установлена пушка 2А37, состоящая из трубы-моноблока, казенника и дульного тормоза. Затвор полуавтоматический, горизонтальный, клиновой. Тормоз отката гидравлический канавочного типа, с пневматическим накатником. Заряжание пушки проводится с помощью гидравлического подъемника и цепного досылателя с электроприводом. Скорострельность пушки составляет 5-6 выстр/мин. Устойчивость пушке при стрельбе и, как следствие, улучшение кучности обеспечивается откидными опорными плитами: кормовой и дополнительной носовой (в походном положении она прижата к нижнему лобовому бронелисту). Поэтому стрельба с ходу невозможна. Угол наведения в горизонтальной плоскости составляет 30°, в вертикальной плоскости — от -2,5° до +58°.

Читать: Конструкция пистолета ПСС

Наведение на орудия цель производится с помощью механического прицела Д726-45 с орудийной панорамой ПГ-1М и оптического прицела ОП4М-91 А.

На крыше командирской рубки установлен 7,62-мм пулемет ПКТ, предназначенный для ведения огня по наземным и воздушным целям. Боекомплект состоит из 1500 патронов. Кроме того, внутри корпуса САУ предусмотрено размещение переносного зенитного ракетного комплекса «Стрела-2М» с двумя управляемыми ракетами. Боекомплект размещается внутри корпуса, но подача снарядов и зарядов из машины производится вручную.

Состав боекомплекта — 60 выстрелов, из них 30 размещаются и перевозятся внутри корпуса самоходной установки, еще 30 перевозятся отдельно. Для стрельбы из пушки 2С5 «Гиацинт-С» первоначально использовались осколочно-фугасные выстрелы ВОФ39 массой 80,8 кг с осколочно-фугасным снарядом ОФ-29 (46 кг). Масса сильнодействующего взрывчатого вещества A-IX-2 составляла 6,73 кг. Заряд изготавливался четырех типов, отличался массой и зависел от дальности цели. Более новая разработка выстрела повышенной дальности ЗВОФ86 со снарядом ОФ-59 позволяла вести огонь на дистанции до 30 км.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2C5 «ГИАЦИНТ»

Читать: Опытный истребитель МиГ «1.44»

Боевая масса, т: 28,2 Экипаж, чел.: 5 Габаритные размеры, мм: длина с пушкой: 8950 ширина: 3250 высота: 2600 клиренс: 450 Скорость макс, км/ч: 60 Запас хода, км: 500

Ха-ха

Вау

Доволен

Печально

Злюсь

Voted Thanks!

• САУ 2С5 Гиацинт
• 152-мм самоходная пушка 2С5 «Гиацинт»
• Самоходная артиллерийская установка 2С3 «Акация»
• Самоходная установка СУ-85 («Объект 573»)
• Китайский основной боевой танк WZ-122-6
• Тяжёлый штурмовой танк КВ-3 («Объект 223»)

Виды и сорта гиацинтов

Среди множества сортов гиацинтов ботаники выделяют родственные гиацинту растения в отдельные виды.

Гиацинтик (гиацинтелла)

Гиацинтелла (Hyacinthella glabrescens) в открытом грунте. Фото: Magnus Manske/ru.wikipedia.org

Луковицы гиацинтеллы рекомендуется сажать в открытый грунт начале октября. Глубина посадки 6–8 см. Гиацинтик хорошо растет и красиво цветет на рыхлой сухой почве, так как не переносит избытка влаги. На одном месте могут расти 8 и более лет.

Садоводы выращивают четыре вида гиацинтиеллы:

• Гиацинтелла остролопастная;
• Гиацинтелла бледнеющая;
• Гиацинтелла Паллоса;
• Гиацинтелла пепельно-серая.

Гиацинтоидес

Цветки гиацинтоидеса похожи на пролеску. На фото Hyacinthoides non-scripta. Фото: MichaelMaggs/Википедия

• Гиацинтоидес испанский (эндимион испанский), — наиболее распространенный вид. Высота — до 40 см, цветоносы с 15 поникающими, непахучими цветками синей, голубой, розовой, белой окраски. Цветет в мае—июне.
• Гиацинтоидес итальянский известен в Европе еще с 1590 г. Высота цветоноса 15–20 см, листья линейные. Соцветие состоит из 6–10 душистых фиолетово-синих цветков. Цветет в апреле—мае.
• Гиацинтоидес неописанный (эндимион поникающий). Листья лилейные, собраны в розетку, цветонос дугообразный, длиной 20–45 см. Цветки синие, голубые, белые, собраны в одностороннее соцветие.

Гиацинтоидес отличается от гиацинта формой соцветий. У гиацинтоидеса соцветия воздушные и легкие, а у гиацинта цветки собраны в густые, кудрявые, плотные соцветия. Кроме того, гиацинтоидес хорошо размножается самосевом и красиво смотрится в саду небольшими группами, под кустами и деревьями.

Сорта гиацинта

Гиацинт Dark Dimension. Фото: www.dutchgrown.com

Выше уже было сказано, что все сорта гиацинта получены путем селекции одного единственного вида — гиацинта восточного (лат. Hyacinthus orientalis). Поэтому все сорта схожи по условиям выращивания и ухода. Различие лишь в расцветке цветков, сроках цветения и высоте цветоноса.

Разнообразие сортов гиацинта позволяет получить превосходные цветочные композиции с минимальными затратами. Наиболее распространены сорта голландской селекции: Lady Derby, King of the Blue, Sky Jacket, Carnegie и другие.

Гиацинт с розовыми цветами, сорт Lady Derby. Фото: Flora LinneaГиацинт с насыщенными цветками синих оттенков, сорт King of the Blue. Фото: Wag!Гиацинт с небесно голубыми цветками, сорт Sky Jacket. Фото: Thompson & MorganГиацинт с белыми цветками, сорт Carnegie. Фото: Jacques Amand

Желаю успехов в нелегком деле выращивания гиацинтов в саду и дома!

• Аквилегия (водосбор): выращивание, уход, размножение
• Цимбидиум: выращивание и размножение

Бегом и в ужасе

Список двуручных булав[править | править код]

Выращивание Гиацинтов в домашних условиях

Чтобы вырастить гиацинт в домашних условиях можно воспользоваться двумя методами в воде и почве. Для того чтобы вырастить растение в почве, есть несколько обязательных правил. Гиацинту необходим рыхлый грунт и дренажный слой. Для получения грунта подойдет смесь из садовой земли, песка и торфа перемешанная в равных пропорциях, а для дренажа можно использовать битый кирпич, либо керамзит.

Выращивание гиацинта в домашних условиях.

Также стоит обратить внимание на горшок, в котором будет произрастать растение. Оптимальным вариантом станет горшок размером в полтора раза превышающий диаметр самой луковицы

Если в горшочке будет расти несколько луковиц, то тара должна быть больше и расстояние между луковичками минимум 2 см.

Посадочный материал перед посадкой нужно тщательно осмотреть, это должны быть большие и здоровые луковички, не менее 5-6 см в диаметре.

Посадочный материал перед высадкой предварительно подготавливается, на протяжении недели его нужно выдержать в сухом месте.

Следующим этапом станет подготовка почвы, в выбранный горшок на дно укладывается дренажный слой, затем слой крупнозернистого песка и дальше комбинированный грунт.

В подготовленный горшок высаживается луковица, чтобы на 2/3 она находилась в почве и поливается, при этом земля не должна быть сильно сырой.

Домашний гиацинт в цветочном горшке.

После посадки емкость с луковицей накрывается и убирается в прохладное темное место, температура в котором не должна превышать 10 градусов.

После того как из луковицы появятся листья и достигнут 7-10 сантиметров, гиацинт можно приучать к комнатной температуре и свету. Для того чтобы получить длинный цветонос, растение нужно накрывать пластиковым стаканчиком, изначально полностью на целый световой день, постепенно уменьшая это время.

Служба отечествам

После того, как “Гиацинт” на отлично прошел государственные испытания, его приняли на вооружение в 1976-ом году, также несколько десятков экземпляров продали или “подарили” за границу.

За все время существования СССР 2А36 не был особо задействован в боевых условиях. Единственная война, в которой тогда участвовал СССР — Афганистанская — требовала другие рода войск и другую артиллерию.

Мнение эксперта Олег Белозеров Проработал на заводе “ЮЖМАШ” 35 лет. Разрабатывал ракеты для полета в космос.

Но уже в современности “Гиацинтам” нашли широкое применение во время конфликта на Востоке Украины, где ВСУ активно и регулярно проводили обстрелы боевиков и союзнических им отрядов во время активной фазы боевых действий.

Фото пушки Д-20

Устройство

Ссылки

2С5 «Гиацинт»

2С5 «Гиацинт» предназначена для подавления и уничтожения средств ядерного нападения, поражения органов управления, тылов, живой силы и боевой техники противника, а также для разрушения фортификационных сооружений.

Разработка самоходной пушки «Гиацинт» началась в СКБ Пермского машиностроительного завода в декабре 1968 года. С самого начала велось проектирование 152-мм пушки в двух вариантах: буксируемом «Гиацинт-Б» (индекс ГРАУ 2А36) и самоходном «Гиацинт-С» (2А37). Оба варианта имели идентичную баллистику. Боеприпасы для них пришлось разрабатывать специально: взаимозаменяемых с «Гиацинтом» выстрелов в Советской армии не было.

СОЗДАНИЕ

Официально сроки создания пушки «Гиацинт-С» были заданы постановлением ЦК КПСС и Совета Министров СССР в июне 1970 года. Весной 1971 года были изготовлены две экспериментальные 152-мм пушки «Гиацинт» (баллистические установки), но из-за отсутствия гильз стрельбы пришлось начать только в сентябре 1971 года. После испытаний, оценки результатов и доработки пушка 2А37 для самоходного варианта «Гиацинта» была отправлена на «Уралтрансмаш», где для нее было изготовлено шасси «объект 307». После окончательной сборки машина прошла заводские и государственные испытания, полный цикл которых завершился к концу 1974 года.

Читать: Легкий бронеавтомобиль М8 «Грейхаунд»

КОНСТРУКЦИЯ

Корпус самоходной установки «Гиацинт-С» сварен из катаных броневых листов и обеспечивает защиту от пуль стрелкового оружия и осколков артиллерийских снарядов и мин. Лобовая бронеплита толщиной 30 мм, установленная под большим углом наклона, защищает от снарядов малокалиберных автоматических пушек.

В носовой части корпуса расположено отделение управления. В нем, между левым бортом и моторной перегородкой размещается механик-водитель. Правую часть носовой части корпуса занимает моторно-трансмиссионное отделение. Двигатель — 12-цилиндровый, V-образный, четырехтактный дизель В-59 жидкостного охлаждения мощностью 520 л. с. Трансмиссия — механическая, двухпоточная. Коробка передач выполнена в одном блоке с планетарным механизмом поворота.

На верхней плите кормовой части САУ установлена пушка 2А37, состоящая из трубы-моноблока, казенника и дульного тормоза. Затвор полуавтоматический, горизонтальный, клиновой. Тормоз отката гидравлический канавочного типа, с пневматическим накатником. Заряжание пушки проводится с помощью гидравлического подъемника и цепного досылателя с электроприводом. Скорострельность пушки составляет 5-6 выстр/мин. Устойчивость пушке при стрельбе и, как следствие, улучшение кучности обеспечивается откидными опорными плитами: кормовой и дополнительной носовой (в походном положении она прижата к нижнему лобовому бронелисту). Поэтому стрельба с ходу невозможна. Угол наведения в горизонтальной плоскости составляет 30°, в вертикальной плоскости — от -2,5° до +58°.

Читать: Специальные ударные автомобили

Наведение на орудия цель производится с помощью механического прицела Д726-45 с орудийной панорамой ПГ-1М и оптического прицела ОП4М-91 А.

На крыше командирской рубки установлен 7,62-мм пулемет ПКТ, предназначенный для ведения огня по наземным и воздушным целям. Боекомплект состоит из 1500 патронов. Кроме того, внутри корпуса САУ предусмотрено размещение переносного зенитного ракетного комплекса «Стрела-2М» с двумя управляемыми ракетами. Боекомплект размещается внутри корпуса, но подача снарядов и зарядов из машины производится вручную.

Состав боекомплекта — 60 выстрелов, из них 30 размещаются и перевозятся внутри корпуса самоходной установки, еще 30 перевозятся отдельно. Для стрельбы из пушки 2С5 «Гиацинт-С» первоначально использовались осколочно-фугасные выстрелы ВОФ39 массой 80,8 кг с осколочно-фугасным снарядом ОФ-29 (46 кг). Масса сильнодействующего взрывчатого вещества A-IX-2 составляла 6,73 кг. Заряд изготавливался четырех типов, отличался массой и зависел от дальности цели. Более новая разработка выстрела повышенной дальности ЗВОФ86 со снарядом ОФ-59 позволяла вести огонь на дистанции до 30 км.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2C5 «ГИАЦИНТ»

Читать: Бомбардировщик Ту-22М

Боевая масса, т: 28,2 Экипаж, чел.: 5 Габаритные размеры, мм: длина с пушкой: 8950 ширина: 3250 высота: 2600 клиренс: 450 Скорость макс, км/ч: 60 Запас хода, км: 500

Ха-ха

Вау

Доволен

Печально

Злюсь

Voted Thanks!

• САУ 2С5 Гиацинт
• 152-мм самоходная пушка 2С5 «Гиацинт»
• Самоходная артиллерийская установка 2С3 «Акация»
• Самоходная установка СУ-85 («Объект 573»)
• Китайский основной боевой танк WZ-122-6
• Тяжёлый штурмовой танк КВ-3 («Объект 223»)

Краткая историческая справка

Разработка нового типа вооружения началась еще в 1968 году, в Перми. Перед разработчиками с самого начала была поставлена одна задача: сделать новую пушку, характеристики которой бы превосходили существовавшие на тот день аналоги. С самого начала было начато проектирование сразу двух типов установок. первая — буксируемая гаубица «Гиацинт 2А36», вторая — модель 2А37. Последняя пушка предназначалась для монтирования на самоходную артиллерийскую установку с аналогичным названием. Первоначально главным конструктором был назначен талантливый инженер Ю. Н. Калачников. Нужно заметить, что первые стреляющие образцы пушек были показаны уже в 1971-1972 годах. На вооружение Советской армии она начала поставляться к 1976 году. Почему же был выбран столь малый калибр для орудия «Гиацинт»? Гаубица 240 мм была бы эффективнее в плане боевой мощи, вот только для транспортировки такого монстра пришлось бы разрабатывать специальный тягач.

Варианты

Прочие особенности

В горизонтальной области пушка может наводиться в пределах 30°. Возможности наведения по вертикали — от -2,5° до 58°. Орудие закрывается прочным щитом, который предохраняет экипаж машины от пуль, осколков и ударной волны, возникающей при выстреле. Щит сделан путем простейшей штамповки из цельного листа броневой стали. Еще раз напомним, что «Гиацинт» — САУ. Фото неплохо показывают ее низкую защищенность. Эта черта данной техники обусловлена тем, что для прямых боевых столкновений с противником она не предназначена.

Прицельные приспособления представлены простым механическим прицелом Д726-45, скомпонованным с орудийной панорамой ПГ-1М. Для наведения на более близкие и хорошо видимые цели предназначен оптический прицел ОП4М-91А. Масса орудия составляет 10 800 кг.

Боеприпасы

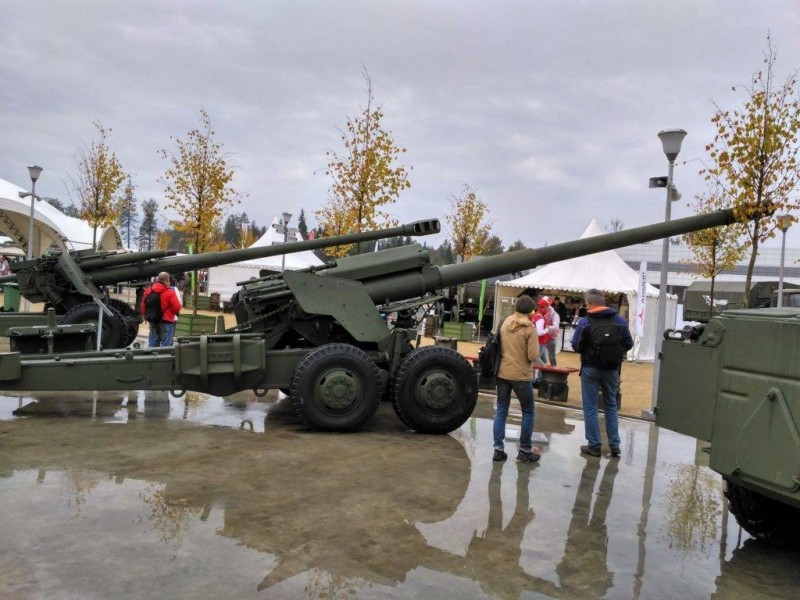

2А36 на буксире за тягачом КамАЗ-63501АТ «Медведь»

Гиацинт-Б в Военно-историческом музее артиллерии, инженерных войск и войск связи

Гиацинт-Б на уличной экспозиции

Гиацинт-Б перед входом в Музей артиллерии

Стрельба из пушки ведётся разработанными специально для неё выстрелами раздельно-гильзового заряжания.

• ВОФ39 с осколочно-фугасным снарядом ОФ-29. Полный. Этот снаряд весит 46 кг и содержит 6,73 кг мощного взрывчатого вещества A-IX-2.
• ВОФ40 с осколочно-фугасным снарядом ОФ-29. Уменьшеный. Из этого заряда формируются 1-й и 2-й заряды путем вынимания картузов с порохом.
• ЗВОФ86 с активно-реактивным снарядом ОФ-59, способным поражать цель на дальности до 33,5 км
• 3ВБ6 выстрел с ядерным боеприпасом малой мощности 0,1-2 кт (запрещены)
• кассетный снаряд 3О-13 с осколочными боевыми элементами, кассетные снаряды с самоприцеливающимися боевыми элементами, оснащёнными датчиками цели, а также снаряды-постановщики активных и пассивных радиопомех.
• также кумулятивный противотанковый и дымовой снаряды.

203-мм самоходная артиллерийская установка 2С7 «Пион»

1 мая 1957 года на параде в Москве были показаны тяжелые самоходные установки: 406-мм артиллерийское орудие 2АЗ «Конденсатор-2П» (64 тонны) и 420-мм миномет 2Б1 «Ока» (55 тонн). Оба изделия были крайне громоздкими (длина — 20 метров, ширина — примерно 3 метра, высота — около 6 метров) и тяжелыми, но вес и габариты установок фактически задали атомщики, считавшие, что диаметр тактического атомного снаряда должен быть не менее 400 мм. Произвели их всего лишь по 4 экземпляра, но главное, что промышленность получилас опыт создания артсистем, способных стрелять ядерными тактическими боеприпасами на большие расстояния. К 1960 году их доработку прекратили, отдав предпочтение решению задачи доставки ядерного заряда с помощью тактических ракетных комплексов (Например: ). Между тем, тактические ракеты ещё не имели систем самонаведения, поэтому их точность на предельной дальности была неудовлетворительной.

Надо сказать, что за несколько лет до этого первомайского парада, 25 мая 1953 года, США уже испытали систему аналогичного назначения на ядерном полигоне в Неваде, состоявшей из буксируемой 280-мм пушки Т131 (после принятия на вооружение М65, прозвище в войсках «Атомная Анни») и 280-мм артиллерийского снаряда Atomic Mk.9 (T124) Shell с атомной боеголовкой W9 мощностью 15-20 кТ. Снаряд был запущен из пушки M65 (массой 77 тонн) на заданные 32 км и успешно детонировал. Как и в случае с советской пушкой 2А3, американское орудие было громоздким и малопригодным для боевых действий. Произвели всего 20 орудий, которые недолго служили в Западной Европе. Но уже в 1963 году в США принимается на вооружение 155-мм снаряд для самоходных гаубиц М114, М109 и т.п. Снаряд оснащался ядерным зарядом W48 мощностью 72 тонны в тротиловом эквиваленте (модификация Mod 1) и имел выдающиеся весогабаритные характеристики: длинна 33,3 дюйма, вес 128 фунтов (51,2 кг). Ещё через год, в 1964, для 203-мм самоходной гаубицы M110 был принят на вооружение снаряд с ядерным зарядом W33 мощностью 10 кт, длиной в 4,5 калибра и массой 110 кг.

В 1964 году с поста Генерального секретаря ЦК КПСС ушёл Н.С.Хрущёв с его маниакальной страстью решать все вопросы с помощью ракетных технологий. В это же время в СССР была достигнута технологическая готовность: учёные добились уменьшения критического размера атомных боеприпасов по диаметру. Откровенно говоря, работы которые были заморожены при Хрущёве, предполагали лишь эволюцию САУ, принятых на вооружение в Великую Отечественную войну (например, ИСУ-152 в ИСУ-152К и т.д.).
К этому времени стало очевидным существенное отставание СССР от США по самоходной артиллерии и по созданию ядерных зарядов малого калибра для обычных орудий, т.е. в обеспечении армейских подразделений тактическим атомным оружием. Для устранения этого отставания в декабре 1967 года начались опытно-конструкторские работы по созданию тяжелой самоходной артиллерийской установки. Первоначально не был задан ни тип орудия, ни даже его калибр. Определялась лишь дальность стрельбы — 25 км. В результате было принято решение на разработку САУ в открытом исполнении с пушкой повышенной мощности (дальность стрельбы обычным снарядом 32 км, а активно-реактивным снарядом — 45 км). 8 июля 1970 года вышло Постановление ЦК КПСС и Совета Министров СССР №427/161 с которого началась разработка самоходной установки, получившей обозначение 2С7 и наименование «Пион». Головным разработчиком и исполнителем был назначен ленинградский Кировский завод, качающуюся часть изготавливал волгоградский завод «Баррикады» по проекту ЦКБ «Титан».

Некоторые модификации

Высокое боевое могущество и эффективность использования (самоходная гаубица «Гиацинт» получила прозвище «Геноцид») способствовали тому, что многие предприятия в СССР начали предлагать свои варианты модификации столь полезного оружия. Один из вариантов получил индекс БК. Буква «К» обозначает картузный тип заряжания. В принципе, такой подход был ожидаем: наличие в конструкции 152-миллиметрового снаряда латунной гильзы существенно увеличивает его стоимость.

Кроме того, было произведено некоторое количество 155-миллиметровых «Гиацинтов», предназначенных для экспорта в страны, использовавшие артиллерийские снаряды стандарта НАТО.

БС-3 – первая во многих смыслах

Характеристики пушки

Конструкция пушки 2А37 достаточно стандартна: труба-моноблок, казенник и дульный тормоз, без которого при таком впечатляющем калибре обойтись не удастся. К слову говоря, он относится к щелевому типу. Затвор полуавтоматический, скалочного типа с горизонтальным перекосом. Пушка оснащена тормозом гашения отката гидравлического типа, а также накатником (пневматическим), особенность которого состоит в том, что его цилиндры откатываются вместе со стволом. Наименьший откат – 730 мм, наибольший – 950 мм.

Досылатель цепного типа работает в два приема: сначала посылает в казенник снаряд, а уж только после него подходит очередь гильзы. Упрощают работу экипажа секторные подъемные и поворотные механизмы. Поворачивается пушка на простейшем станке, устройство которого исключает практически все основные поломки.
