Винтовка бердана

Технические характеристики

Конечно же, по сравнению с современными моделями нарезного оружия, винтовка Бердана имеет не лучшие технические характеристики. Тем не менее, многие охотники отдают ей предпочтение не только в качестве уважения к богатой истории, но и просто потому, что карабин неплохо подходит для добычи диких животных и отстрела хищников. Вот характеристики винтовки Бердана (обр. 1870 г):

Характеристика: Параметр:
Калибр 10,75 (4,2 линии)
Патрон 10,75x58R
Длина ствола 830 мм
Общая длина (без учета штыка) 1300 мм
Скорострельность 8 выстрелов в минуту
Начальная скорость пули 437 м/сек
Прицельная дальность 1000 метров
Масса 4,2 кг

Показатель кучности у Берданки не сильно впечатляет: при условии стрельбы с дистанции в 100 метров разброс варьируется от 5 до 7 сантиметров. Однако эта характеристика была увеличена в модифицированных версиях, как и некоторые другие упомянутые аспекты.

Берданка для царской армии России

Тщательно ознакомившись с устройством и особенностями винтовки системы Бердана, русские офицеры согласились приобрести патент для царской армии, однако выдвинули ряд обязательных условий для доработки винтовки и боеприпаса к ней. Все замечания были учтены, тем более, что к американским конструкторам присоединилась целая бригада российских оружейных специалистов, которые корректировали доработки с учётом особенностей российской оружейной промышленности.

Новая армейская винтовка имела следующие особенности:

  • Главным отличием от старых российских винтовок стал абсолютно новый боеприпас, четырёхлинейного калибра. Если перевести это на более понятную для нас систему измерения, то данный калибр будет равняться 10,7 мм;
  • Гильзы для новой винтовки стали цельнотянутыми. Первые патроны имели бурый дымный порох, в дальнейшем его заменили бездымным, так как применение дымного пороха демаскировало стрелка;
  • Пули сначала традиционно отливали, потом перешли на технологию штамповки, что позволило значительно ускорить процесс производства;
  • Пули для винтовки Бердана были безоболочечными, что послужило поводом для немцев обвинять Россию в использовании негуманного оружия, наносящего смертельные раны;
  • Ещё одной особенностью русской берданки был её четырёхгранный штык, который хотя и был на вид достаточно тонким и безобидным, наносил более страшные раны, чем широкие штыки ножевого типа, используемые армиями других европейских государств.

Мифы, связанные с М16

С этой винтовкой связано большое количество различных мифов и баек. В этом плане она мало чем уступает знаменитому АК, вот только большинство легенд носят негативный характер, что явно указывает на их советское и российское происхождение. Вот самые ходовые из них:

Винтовка М16 ненадежна. Корни этого мифа уходят в начало 60-х годов, когда войска получили оружие, которое не соответствовало образцам, прошедшим испытания. Желание «срубить» больше денег, чем положено, привело к частым задержкам во время стрельбы и серьезным потерям среди американских солдат. После того как патронник и затворную группу начали покрывать хромом, а в боеприпасах использовать положенный порох, проблемы если не сошли полностью на нет, то снизились до вполне приемлемых величин. Также в русскоязычной литературе часто встречается утверждение, что М16 нужно постоянно чистить, чуть ли не через каждые триста выстрелов. Это неправда. Без чистки винтовка способна сделать до 2 тыс. выстрелов. Кстати, в этом вопросе точку поставил сам Михаил Калашников, который встречался со Стоунером в конце 80-х и высоко оценил его винтовку. Знаменитые конструкторы даже совместно постреляли в тире.М16 сложна в разборке и чистке. Это полная ерунда. Для неполной чистки в полевых условиях достаточно выдавить один штифт, переломить оружие и извлечь затворную группу с рукоятью. И все. Затем оружие готово к осмотру и чистке. Газовая трубка в регулярной чистке не нуждается.Компоновка винтовки с пружиной в прикладе («линейная компоновка») существенно увеличивает силуэт стрелка, что делает его отличной мишенью для противника. Очередная байка! При стрельбе лежа с упором цевья в бруствер силуэт стрелка увеличивается всего лишь на 2 см (по сравнению с АК), при упоре магазина в землю эта разница еще меньше. При стрельбе стоя данный показатель вовсе не учитывается. Следует добавить, что линейная компоновка оружия значительно повышает его точность.М16 мало подходит для рукопашной схватки. Это также весьма спорное утверждение: все модификации винтовки снабжены приливом для крепления штыка, однако приклад М16 действительно менее прочен, чем у автомата Калашникова. В него заходит возвратная пружина, поэтому при разрушении приклада винтовка приходит в негодность. Следует помнить, что сегодня рукопашная схватка – это, скорее, исключение, чем правило, для таких ситуаций каждый солдат армии США имеет табельный пистолет.М16 – это очень точное оружие. Это не совсем так. При ведении одиночного огня данная винтовка показывает весьма высокие результаты, то же самое можно сказать и о стрельбы с отсечкой по три патрона. А вот автоматический огонь точностью не отличается, этому виной высокий темп стрельбы.

Автор

Хайрем Бердан был профессиональным военным, участником Гражданской войны, но как военачальник особой бравостью не отличался. Под вражеским огнем он испытывал непреодолимый страх, скрыть который не мог. Его даже судили за трусость, но причина, скорее всего, была не в непригодности офицера к военной службе, а в неправильном применении его таланта. Лучший стрелок в США, увлекавшийся изобретательством смолоду, он не мог быть хорош во всем. Там, где нужен был обычный пехотный командир, Хайрем пасовал, зато проявлял себя талантливым инженером. Для старателей Аляски и Калифорнии он придумал пресс особой конструкции, которым было легко и удобно дробить золотоносный кварц. За этот патент он получил астрономическую сумму в 200 тысяч долларов (сегодня это кучу денег представить можно примерно как центнер золота), после чего купил дом в Нью-Йорке и женился. Был Бердан хоть и не очень храбрым, но зато хорошим организатором. Он создал особый снайперский полк, воюющий на расстоянии да эффективно. Ружье Шарпа, главное оружие его бойцов, не давало полковнику покоя, оно имело ряд недостатков, обусловленных бумажной гильзой. Патрон винтовки Бердана получил металлическую, с горлышком, как у бутылки.

конструкция

Внешний вид «берданки» не отличался от винтовок того времени. Она имела деревянное ложе с укреплённым на нем длинным стволом. Стрельба велась патронами 10,75х58 мм, которые поочерёдно вставлялись в патронник с правой стороны открытого затвора. Запирание ствола происходило поворотом затвора.

При нажатии на спусковой крючок, ударник бьёт в капсюль, после чего происходит воспламенение пороха и выстрел пули. Помимо стрельбы, солдаты часто прибегали к рукопашной схватке. Штык к винтовке Бердана был обязательным оснащением во время боестолкновения.

Усовершенствованный затвор наряду с положительными качествами имел ряд недостатков. Самым значительным был механизм запирания затвора, боевое положение, которого, находилось под углом 45 градусов, что очень ненадёжно.

Такое положение нередко способствовало произвольному открытию затвора при выстреле. Затвор отлетал в лицо стрелку, нанося существенную травму. Хотя эти случаи были связанны с изношенным механизмом и переделанными винтовками под охотничье ружьё, но факт травмирования многих граждан всё же зафиксирован.

Вторым недостатком считался взвод курка, производимый пальцем стрелка, применяемый в ранних версиях конструкции. Впоследствие боевую пружину заменили более слабой. Излишне смазанный механизм спускового механизма на морозе застывал, что мешало слабой пружине разбить капсюль с достаточной силой. На появившихся моделях Маузера и Гра, курок взводился при перезарядке.

Удерживающее механизм устройство было слишком слабым, зубец выбрасывателя был склонен к поломке. Данные недостатки затворного механизма собирались исправить, но этому помешала война с Турцией. Приоритет командования пал на производство многозарядных винтовок.

Special Ability[edit | edit source]

Разработка

Винтовка Бердана №1

Оригинальная «берданка» считается одним из наиболее известных видов оружия, которое производилось в начале XIX столетия.

Стрельбу из винтовок на длинные расстояния военные практиковали очень ограниченно, но основатели школ меткой стрельбы имелись практически везде, особенно в САСШ. Потери во время гражданской войны продемонстрировали выросшую поражающую способность огнестрельного вооружения. Заводы производили отличные винтовки, пригодные для работы снайперов. Проблемой стала не готовность офицеров к такой тактике. На Севере государство начало контролировать полностью производство оружия. В армии был сформирован полк снайперов в 1861 году. Хайрэм Бердан стал его командиром.

Полковник Хайрэм Бердан

“Berdan sharpshooters”, они же “стрелки Бердана”, являлись квалифицированным полков снайперов и разведчиков. Количество добровольцев позволило создать не один, а полных 2 полка. Эти люди были известны своей уникальной меткостью и без проблем сдавали экзамен на вступление в полк. Основной критерий для них был – попасть с расстояния в 600 футов (182.88 метров) 10 раз 5 дюймовую (12.7 сантиметров) мишень.

Конверсия

Берданки остались в военных учебных заведениях, где кадеты на них осваивали меткость стрельбы и приемы рукопашного штыкового боя. Большую часть общего количества винтовок покрыли смазкой, упаковали и отправили на склады как мобилизационный резерв. Затем оружейным заводам было разрешено переделывать боевое оружие в охотничье. В течение нескольких лет внутренний рынок оказался заполнен недорогой и очень качественной конверсионной продукцией. Чтобы осознать степень доступности цены, достаточно учесть, что средняя зарплата квалифицированного рабочего в Российской империи конца XIX века примерно соответствовала сумме в 60 рублей. Винтовка Бердана охотничья (переделанная из боевой, с рассверленным гладким стволом) стоила до 20 рублей, а в экономном варианте — и вовсе 15, а то и 10. Упаковка патронов (100 штук) обходилась в 6 руб. Заводы принимали и индивидуальные заказы на изготовление особо красивых экземпляров с никелированными металлическими деталями, с ложем и цевьем из ценных пород дерева и с дарственными или памятными гравировками. По желанию клиента производились даже «детские» берданки. Что характерно, на уровень преступности такая широкая доступность оружия никак не влияла.

Процессу переделки способствовала большая толщина ствола, которой могла похвалиться винтовка Бердана. Калибр охотничьих образцов мог достигать 12 (18,5 мм), но чаще был шестнадцатым (16,8 мм).

История создания винтовки Бердана

Начало пути оружия, ставшего обязательным спутником солдата Российской Империи конца XIX – начала XX века (и даже позже неоднократно появлявшегося в уже советском ополчении, вплоть до конца Великой Отечественной войны), начинается на другом полушарии, в США. Полковник Хайрем Бердан, известный, помимо вклада в развитие огнестрельного оружия, своими подвигами в Гражданской войне на стороне северян, изобретает однозарядную винтовку в 1868 году. Прототип отличался откидным вверх затвором, прямоходящим курком и калибром 11,43 мм (4,5 линии по существующей на тот момент в России классификации). Если рассмотреть конструкцию, то оригинал был довольно посредственным оружием среди уже принятых на вооружение, слишком требовательным к окружающей среде (во время дождя или снегопада, а также из-за хранения в условиях сырости часто «отказывался» стрелять) и не очень надёжным. Так, осечки ударника и неплотно закрывающийся затвор часто приводили к плачевным для стрелка последствиям.

Но тут в дело вступают Александр Горлов и Карл Гуниус – русские офицеры, находящиеся в продолжительной командировке. Ознакомившись с новинкой, они вносят изменения в слабую, но перспективную конструкцию, фактически переделывают её с нуля. Теперь в обновлённой версии используется разработанный ими же патрон 4,2 линии (10,75 мм) с цельнотянутой гильзой, улучшаются показатели надёжности и баллистики. В тот же год она поступает на вооружение российской армии под обозначением «стрелковая винтовка образца 1868 года», где ею оснащаются преимущественно подразделения стрелков: пехота, организационно отделённая от линейной и пользующаяся преимущественно огнестрельным оружием. Надо заметить, что в ту эпоху исход сражений всё ещё во многом определяли сабли и шпаги, а развивающееся пехотное огнестрельное оружие и артиллерия только набирали свой «вес» на полях баталий. Непосредственно в США результат такой доработки называли просто «Russian Musket».

Спустя два года доработка продолжается уже в Санкт-Петербурге. Кроме участвовавших офицеров российской армии, к продолжению работ приглашается и сам Хайрем Бердан. В «скорострельной малокалиберной винтовке Бердана №2» — именно под таким названием она поступает в войска — среди всех изменений отдельно нужно отметить полностью переделанный продольно-скользящий затвор на смену ненадёжному откидному. Слово «малокалиберная» может ввести в заблуждение современного читателя, но нужно понимать, что принятые в те годы образцы вооружения отличались калибром более крупным, чем недавно изобретённый 10,75*58 мм. Обновлённый образец успешно проходит все испытания, и вскоре расходится по всем видам войск (о различных адаптациях будет подробнее рассказано в разделе, посвящённом модификациям). Именно он получает прозвище «берданка» и исторические лавры, как один из лучших и массовых экземпляров своего периода времени.

Фото с исторической реконструкции

Основные модификации винтовки

Оригинальная «винтовка Бердана №2» выпускалась в нескольких исполнениях для различных родов войск:

  • Пехотная – «базовая» и самая распространённая версия. Параметры указаны выше;
  • Драгунская – в сравнении с предыдущей, укорочена на 4,5 дюйма (примерно 11 см) и весит чуть меньше четырёх килограммов без штыка;
  • Казачья – дополнительно облегчена на половину фунта (чуть больше 200 грамм) за счёт незначительно укороченного ствола и замены отдельных металлических частей на роговые;
  • Карабин для вооружения артиллеристов – точных данных нет, но логично предположить, что из всех представленных вариантов этот был самым компактным.

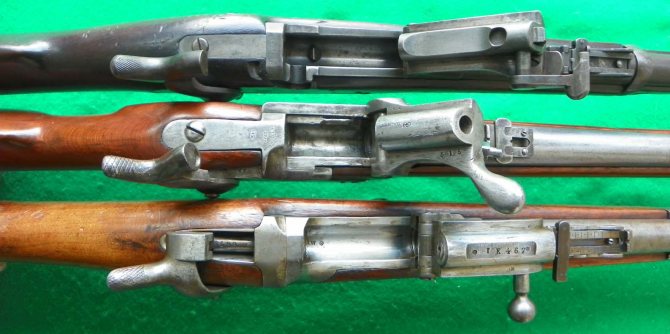

Наглядное сравнение габаритов

Помимо этого, есть ряд «продолжателей» идеи, не пошедших в серию, либо выпущенных ограниченными партиями в силу конструктивных слабостей:

  • Магазинная модификация Квашневского 1883 года – попытка повысить практическую скорострельность и скорость перезарядки путём установки подствольного магазина на 9 или 7 патронов в пехотной и драгунской версии соответственно. Попытка оказалась неудачной: несовершенная конструкция механизма подачи патронов часто приводила к их преждевременной детонации в магазине, что могло покалечить стрелка и гарантированно делало оружие неисправным;
  • Автоматическая модель Рудницкого 1886 года – сохранилось достаточно мало информации, но известно, что использовался некий «принцип отдачи». Не была принята на вооружение в силу бытовавших тогда предрассудков о «скорострельном оружии, заставляющем солдата не думать о прицеливании»;
  • Самозарядная винтовка Двоеглазова 1887 года – информации тоже мало, известен лишь схожий принцип работы и объём магазина в 20 патронов, пугающий консервативных генералов.

Известна болгарская адаптация «берданки» под винтовочные гранаты, отстреливаемые холостым патроном. Ограниченно принятая на вооружение в 1913 году. Система с откидным затвором встречалась в Испании, в переделке 15-мм ружей модели 1859 под новый для тех лет затвор.

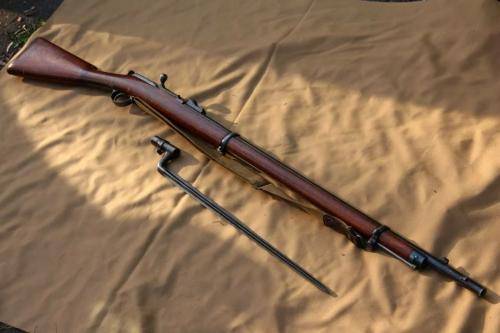

Сохранившийся до наших дней экземпляр – редкая добыча для коллекционера

Разновидности винтовки и карабина системы Бердана № 1

Всего для русского правительства в САСШ было выпущено 30 000 штук винтовок. Они  содержали на верхней части ствола надпись у казенника «Кольтовскiй Оружейный заводъ. г. Гартфордъ. Америка. № », серийный номер и русские приемные клейма. На сегодня данные экземпляры встречаются очень редко. Чаще можно встретить винтовки только с русской надписью на стволе, но без проставленного номера и русских приемных отметок. В западных источниках информируют о том, что было изготовлено некоторое количество такого оружия для представительских целей. Существует еще одно объяснение, что это винтовки с отклонениями, не прошедшие русскую приемку. Эти две версии не объясняют того факта, что винтовки без серийных номеров встречаются гораздо чаще, чем номерные. Более того, в последнее время известны факты добития на них серийного номера и приемного клейма для приведения в соответствие с русским заказом и тем самым повышения стоимости винтовки. С большой долей вероятности можно считать винтовки без серийных номеров, выпущенными на Кольтовском заводе для свободной продажи в обход русского контракта.

Помимо винтовок, малой серией в 25 штук выпущены карабины с русской надписью сверху ствола. Также было изготовлено около 100 штук винтовок и около 25 карабинов без указания серийных номеров с фирменными кольтовскими надписями сверху ствола на английском языке и было выпущено некоторое количество «Бердан № 1» в калибре 45-70 с американскими маркировками. На заводе Кольта индивидуально изготовляли целевые винтовки с диоптром, сложной спусковой скобой, с прикладом швейцарского типа по образу и подобию русских.
Известны изображения винтовки в драгунской версии, но что-то говорить о количестве их выпуска затруднительно.
Известны модификации стандартной русской винтовки калибром 4.2 линии, незначительно отличающиеся прицелами. У предсерийных винтовок и небольшого количества вышедших в серию на ползуне прицельной планки присутствовал диоптр. А на винтовках, вышедших в основную серию, он уже убран. На стадии подготовки именно 4.2-линейной винтовки к валовому выпуску рассматривались и некоторые изменения других узлов, которые по ряду причин не вошли в число тех 35 доработок, учтенных в конечной версии. В частности, у описанной в этой статье уникальной экспериментальной винтовки видоизмененный спусковой механизм.
Винтовку Бердана № 1 можно считать одним из самых редких образцов русского оружия. Любой из них, сохранившийся до наших дней, представляет большой интерес для исследования.

Выбор места для постройки убежища

Литература

Сравнение тактико-технических характеристик

Name Damage Profile Shots To Kill RPM Mag Reload ADS Move %
Kilo 141 42 | 28 | 28 | 28 3-6 | 4-9 | 5-12 | 6-14 750 30 1.34s 267ms 93.5%
FAL 105 | 78 | 65 | 65 2-3 | 3-5 | 3-6 | 4-8 470 20 1.94s 228ms 94%
M4A1 42 | 28 | 28 | 28 3-6 | 4-9 | 5-12 | 6-14 800 30 1.39s 250ms 95%
FR 5.56 64 | 40 | 40 | 40 2-4 | 3-5 | 4-7 | 4-8 560 30 1.65s 317ms 93%
Oden 77 | 62 | 48 | 48 2-3 | 2-5 | 3-6 | 4-7 410 20 1.95s 367ms 93%
M13 36 | 24 | 24 | 24 3-6 | 5-8 | 6-11 | 7-14 900 30 1.30s 250ms 94%
FN Scar 56 | 35 | 35 | 35 2-4 | 3-5 | 4-7 | 5-8 570 20 1.44s 266ms 93%
AK-47 56 | 42 | 35 | 35 2-4 | 3-5 | 4-7 | 5-8 560 30 1.17s 267ms 93%
RAM-7 42 | 28 | 28 | 28 3-6 | 4-9 | 5-12 | 6-14 860 30 1.62s 234ms 95%
Grau 5.56 42 | 28 | 28 | 28 3-6 | 4-9 | 5-12 | 6-14 730 30 1.32s 234ms 97%
CR-56 AMAX 56 | 42 | 35 | 35 2-4 | 3-6 | 4-8 | 5-9 620 30 2.82s 260ms 93%

Описание 4.2-линейной винтовки Бердана № 1

Винтовка Бердана № 1. Вес со штыком 11 1/4 фун. (4.6 кг), вес без штыка 10 1/4 фун. (4.2 кг), длина со штыком 6 фут. (180 см), вес патрона 9 1/4 зол. (39.24 г), вес заряда 1 3/16 зол. (5.07 г), вес пули 5.63 зол (24.0 г).
Винтовка состоит из следующих частей:
а)    ствол с припаянным к нему на дульной части штыковым целиком и мушкой, вгоняемой в особый паз, разделанный на стволе;
б)    ствольная коробка абвг (фиг. 1), навинченная на казенную часть ствола и представляющая собой цилиндрическую трубку, в которой помещается затвор; на верхней части коробки имеется продольный паз по форме ласточкина хвоста, для вставления в него стрелки кл (фиг. 1 и 2), в нижнюю часть ствольной коробки ввинчен отражатель ж (фиг. 1);
в) замочная коробка де, в которой расположен курок зз с боевой пружиной; замочная коробка ввинчена в ствольную;
г) стрелка кл (фиг. 2) с затвором км (фиг. 3) с прицелом и выбрасывателем; в задней части стрелки имеются ушки, через которые проходит шарнирная ось, соединяющая стрелку с соответствующим ушком откидного затвора (фиг. 4 и 3). На передней оконечности стрелки расположена другая пара про-ушин для шпильки прицела; прицел состоит из откидной прицельной рамки с передвигающимся по ней хомутиком. Для держания рамки в поднятом и опущенном положениях имеется особая прицельная пружина. Затвор по оси (фиг. 1 и 4) имеет цилиндрические каналы различных диаметров, в которые входят спереди — личинка нн, на которую опирается при выстреле дно патрона, и отдельный ударник оо, а сзади — передняя часть курка зз.
Для открывания затвора необходимо первоначально отвести курок назад (фиг. 1, пунктир); в момент выстрела курок дает прочное положение затвору в его откинутом вниз положении. Выбрасыватель (фиг. 4), состоящий из языка а’, полувенчика б’ и колеса д’, установлен на шарнирной оси к (фиг. 1), проходящей через ушки затвора и стрелки; он помещается в особом кольцевом вырезе ушка затвора; это ушко, кроме того, просверлено для помещения в нем особой шпильки с выбрасывателя, которая параллельна шарнирной оси (фиг. 4). При откидывании затвора вверх эта шпилька надавливает на особый срез выбрасывателя, заставляя выбрасыватель вращаться в одном направлении с затвором, причем язык, задевая за закраину гильзы, выбрасывает последнюю из патронника. Для того чтобы язык выбрасывателя энергичнее выталкивал гильзу, быстрота вращения его увеличивается посредством особо приспособленной в стрелке затвора отметной пружины (фиг. 6), нажимающей одним своим пером на выступ е’ выбрасывателя (фиг. 5);
д)    замочный механизм, состоит из курка зз с двумя взводами (фиг. 1) — боевым и предохранительным — и боевой пружины, обвитой вокруг курка и упирающейся передним концом в штифт г; для отведения назад курок имеет спицу;
е)    спусковой механизм — из спусковой пружины пп с шепталом, прикрепленной винтом к замочной коробке (фиг. 1), и спускового крючка рр, сидящего на шпильке, проходящей через заднюю оконечность пружины;
ж)    ложа из американского ореха;
з)    прибор из двух раздвижных колец, верхней и нижней антабок и спусковой личинки с двумя винтами для скрепления личинки и замочной коробки с ложей;
и)    штык трехгранный.

Русско-американская винтовка

Имя полковника Хайрема Бердана в России было известно довольно хорошо. Великолепный стрелок и изобретатель, основатель 1-го снайперского полка армии северян в Гражданской войне, он был также создателем капсюля и латунной гильзы собственной системы(кстати, отечественные патроны до сих пор выпускаются именно сбердановским» капсюлем).

Хайрем Бердан

Вообще, с Соединёнными Штатами у императорской России складывались весьма тёплые отношения — и не удивительно, что именно в эту страну в 1865 году на поиски новой, совершенной винтовки отправили двух русских офицеров, полковника Александра Павловича Горлова и капитана Карла Ивановича Гуниуса. Горлов переслал на родину подробнейший доклад, в котором описал наиболее перспективные виды вооружений и обосновал необходимость перехода на патрон малого калибра в металлической гильзе.

Официальная встреча русских с Хайремом Берданом состоялась в 1867 году. Американец продемонстрировал разработанную незадолго до этого винтовку с откидным затвором и патрон к ней. Надо сказать, полковник не изобрёл откидные затворы, их применяли также в оружии других изобретателей. Но здесь изюминкой конструкции стали канал ствола конической формы и исключительно удачный боеприпас. Впрочем, винтовка была лишьконцептом», до производства её доводили совместными усилиями.

В конструкцию внесли более 20 изменений. Переделали и патрон — гильзу переобжали в передней части, она стала бутылочной формы. Новая четырёхлинейная пуля показала ещё лучшую настильность, да и вес боезапаса несколько снизился. В результате прицельная дальность оружия составила 2250 шагов(примерно 1575 метров), а максимальная — четыре тысячи шагов(2800 метров).

Рисунок 4,2-лин патрона Бердан(10,67×57R мм)

Полковник Горлов в своих докладах отдельно отмечал высочайшую точность оружия, а также отменную скорострельность: опытный стрелок мог производить до 10-12 выстрелов в минуту.

После проведения ряда испытаний стало ясно: по своим качествам винтовка годится для поставки на вооружение. За производство первых 30 тысяч экземпляров бралась фабрика Кольта, а Хайрем Бердан от русского правительства получал заслуженную награду в 50 тысяч рублей золотом. О новых патронах также договорились — 6,5 миллионов штук должен был произвести завод в Бриджпорте. Карл Гуниус отправился на родину с опытными образцами, Горлов же остался в Штатах — налаживать и контролировать производство.

4 января 1869 года русское военное ведомство издало Приказ № 362 о принятии на вооружение4.2-линейной стрелковой винтовки образца 1868 года».

Принцип работы винтовки

Обратим внимание на революционный для тех лет принцип работы скользящего затвора (1870 год). Он служит для открывания и закрывания ствола и двигается в коробке, размещённой на оси ствола. Рукоятка связана с экстрактором и ударником

Движение рукояти слева направо запирает ствол, досылает патрон в патронник  и одновременно служит для боевого взвода ударника, обратное же движение приводит к выбросу патрона или стреляной гильзы

Рукоятка связана с экстрактором и ударником. Движение рукояти слева направо запирает ствол, досылает патрон в патронник  и одновременно служит для боевого взвода ударника, обратное же движение приводит к выбросу патрона или стреляной гильзы.

Такая конструкция не является идеальной и подвергалась обоснованной критике. Так, малый ход рукояти – всего 45 градусов — мог послужить причиной случайного открытия затвора, что приводило к травмам среди неосторожных и невнимательных стрелков, особенно часто такое случалось в изношенных образцах.

К серьёзным минусам можно отнести взвод курка, нелогично связанный с движением затворной рукояти: не первоначальным ударом по ней, а непосредственно связанный с движением вперёд-назад. Такое решение послужило поводом для установки слабой боевой пружины, а уже из-за неё происходили осечки при сильных морозах, когда силы ударника банально не хватало для того, чтоб надколоть капсюль патрона.

Несмотря на перечисленные минусы, «берданка» превосходила по точности почти все существующие на тот момент прочие аналоги, лишь незначительно уступая британской конструкции Мартина-Генри, а цена производства,  простота в освоении и практическая скорострельность были решающими аргументами при обсуждении целесообразности принятия её на вооружение.

Калибр

Обертка помогала предохранять нарезы от процесса засвинцования. Кроме того, она изолировала металл гильзы, не допускала появления на пулях продольных дорожек. Этот дефект в то время был очень распространен и появлялся при прохождении их по каналу ствола.

Пуля «берданок» имела тот же калибр, что и ствол. Она весила 24,16 грамма. При выстреле достаточно длинная пуля сжималась по длине, увеличивалась калибром и заполняла нарезы. После ее вылета бумажная обертка под давлением воздуха при вращении отваливалась. Снаружи пули с оберткой осаливались, тем самым уменьшалось трение при выстреле в стволе. Отличить пехотный патрон от кавалерийского было очень легко. Оберточная бумага для пули последнего была окрашена в розовый, тогда как пехотный патрон имел белый цвет. Вес его составлял 39,4 грамма.

Начальной для пули пехотного патрона являлась скорость в 1414 футов, или 431 метра в секунду, а кавалерийского – 1188 м/сек. В первом случае она с двухсот шагов пробивала три железных листа с толщиной в два с половиной миллиметра каждый. Тогда как кавалерийская пуля могла сделать тоже самое, но уже с расстояния ста метров.

Испытания на прочность и точность

Под руководством Горлова и Гуниуса с винтовкой Бердана были произведены следующие опыты:
1.    Исследовано действие усиленных зарядов. Оказалось, что как стволы, так и механизмы выдерживали выстрелы при пуле, в несколько раз превышающей весом нормальную, но при обыкновенном заряде.
2.    Производились стрельбы специально испорченными патронами. Пропиливались насквозь, до пороха, шляпки и корпус патронной гильзы и этими патронами производилась стрельба. Пороховые газы проходили в большом количестве назад, но в механизме не замечалось никаких повреждений. Наконец, шляпка патронной гильзы отпиливалась кругом, почти совсем; при стрельбе такими патронами газы прорывались назад в таком количестве, что могли беспокоить стрелка; механизм выдерживал первый выстрел без повреждений, а при втором получался легкий погиб курка.
3.    Искусственным образом старались заклинить ударник в своем гнезде в боевой личинке, для чего в нее вбивались деревянные клинья и наливалась кислота — для образования ржавчины. Затем быстрыми ударами казенника, как при закрывании механизма, старались воспламенить капсюль патрона, но, несмотря на все усилия, произвести воспламенение оказывалось невозможным. Напротив, при спускании курка, даже с проржавленным ударником, каждый раз происходил выстрел.
4.    Вводя в канал ствола посторонние тела (пулю, песок, камни, тряпки) и помещая их на некотором расстоянии от патрона, достигали раздутия, а в некоторых случаях даже и разрыва стволов в том самом месте, где находилось постороннее тело, механизм при этом оставался без повреждений.
Относительно меткости винтовки системы Бердана № 1 Горлов в одном из своих рапортов писал: «Такой высокой меткости еще не имеет ни одна армия ни Европы, ни Америки. У нас на заводе существует общество любителей стрельбы в цель, главным образом, составленное из лучших стрелков Кольтовской фабрики. Мастер Паульсон, приглашенный принять участие в состязательной стрельбе, вышел на оную с нашим валовым машинным ружьем № 1 и нашим военным патроном, тоже валового изготовления. И вот уже второй раз как он берет первый приз, далеко оставляя за собой все доселе знаменитые штуцера тонкой ручной работы, наводимые с помощью зрительных труб, пристрелянные на одну только дистанцию, действующие патроном, где порох и пуля точным взвешиванием доведены до наибольшего однообразия…»
Капитан Гуниус отправился в Россию с образцом выработанной винтовки и патрона, а Горлов остался в Америке — для организации приемки заказанной продукции. Эти работы были крайне важны, так как до того времени на американских заводах еще не изготовлялись малокалиберные винтовки в таких строгих условиях. Все американские системы имели меньший заряд и притом изготовлялись в военное время без надлежащего надзора; надо было вновь ввести в винтовку и патрон ряд изменений, чтобы сделать их удобными для массового изготовления.
В западных источниках существуют упорные версии об организации производства винтовок Бердана № 1 в России, в частности, упоминается производство от 8803 до 20 000 винтовок на Тульском оружейном заводе и от 7772 до 10 000 — на Сестрорецком оружейном заводе. Причем, как указывается, их маркировка соответствует маркировке стандартных винтовок, изготовленных на Кольтовском заводе.
