Особенности конструкции винтовки

Если говорить о каких-либо особенностях винтовки Драгунова, которые больше нигде не применялись, то таковых нет. Но это не значит, что оружие от этого становится неинтересным. В первую очередь нужно развеять миф о том, что СВД и автомат Калашникова – это практически идентичное оружие.


СВУ — СВД в компоновке буллпап, отлично зарекомендовала себя в городской черте

Да, действительно, оба аппарата работают по одной и той же схеме автоматики, но важно обращать внимание на мелочи, которые в данном случае оказывают немалое влияние на конечные характеристики оружия. Автоматика оружия построена по схеме с отводом части пороховых газов из канала ствола, которые воздействуют на поршень, и его движение передается затворной раме

Если посмотреть на затворную группу АК, несложно заметить, что затворная рама связана с поршнем, значит, при движении назад будет двигаться вся конструкция. То есть масса подвижных частей будет общей

Приоткрывая завесу тайны над надежностью автомата Калашникова, можно поделиться информацией, что масса приходящих в движение деталей при выстреле имеет немаловажное значение для той самой легендарной надежности оружия. Но что это значит для более точного оружия? Для оружия, от которого требуется высокая точность, большая масса затворной группы означает большее влияние на результат ведения огня


СВДС — вариант оружия для десантников, отличается складывающимся прикладом и пламегасителем

Если обратить внимание на высокоточные винтовки, то вы не найдете ни одной самозарядной модели среди них. Объясняется это как раз тем, что автоматика так или иначе, но будет сказываться на результате стрельбы

Конечно, есть попытки создать высокоточное самозарядное оружие, но это скорее демонстрация возможностей производителя, а не реально действующие образцы, так как такие конструкции либо чрезмерно сложные, либо же просто недолговечны.

А теперь рассмотрим затворную группу СВД. Несложно заметить, что поршень взаимодействует с затворной рамой через толкатель, причем последний не связан с затворной рамой. Другими словами, полный ход осуществляет только затворная рама, без дополнительной массы деталей, значит, масса подвижных частей меньше.


СВД в пластике

Еще одной интересной особенностью конструкции, точнее, даже не особенностью, а интересным фактом является шаг нарезов в стволе винтовки Драгунова. Изначально шаг нарезов составлял 320 миллиметров, что обеспечивало довольно высокую кучность стрельбы. Так, на дистанции 300 метров, при использовании боеприпасов 7Н1 попадания вписывались в круг 12 сантиметров. Однако при этом кучность при ведении огня бронебойно-зажигательными патронами оставляла желать лучшего. В результате шаг нарезов изменился с 320 до 240 миллиметров. Это привело к тому, что даже при использовании «снайперских» патронов кучность резко ухудшилась, зато она возросла при использовании бронебойно-зажигательных боеприпасов. Изменили шаг нарезов в 1975 году, именно поэтому можно часто слышать о том, что первые винтовки были совсем другими, и неровня нынешним.

Легенда на смену легенде

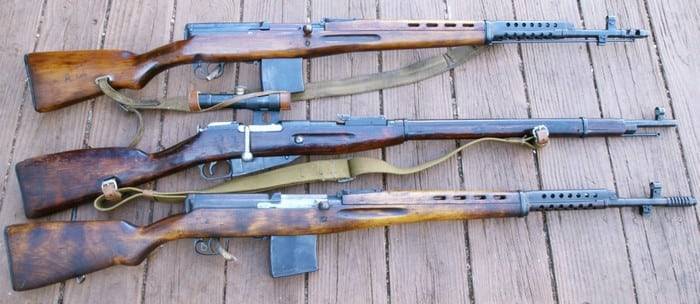

Описывая СВД, сразу нужно сказать, что будущая легенда пришла на смену другой легенде – уже давно существовавшей винтовке Мосина в её снайперском варианте. Бои отгремевшей Великой Отечественной войны показали, что практика использования снайперских вариантов самозарядных винтовок – нашей СВТ или немецкой Walther G-43 – вполне оправдала себя. В руках опытных бойцов такие винтовки становятся настоящим смертельным оружием. 309 убитых нацистов из СВТ Людмилы Павличенко отлично иллюстрируют этот тезис.

Схема СВД

Тем не менее «самозарядки» времен войны не отвечали предъявляемым к ним требованиям, прежде всего – по простоте и надежности. Новые оружейные системы под промежуточный патрон 7,62х39 были менее дальнобойными, да и единственный неавтоматический карабин под этот патрон – СКС – не годился на роль снайперского. Экстракция гильзы вверх и недостаточно мощный патрон, а также быстрое вытеснение из войск более скорострельными собратьями – все это исключало карабин из списка. Поэтому меткие стрелки мотострелковых рот продолжали вооружаться винтовками Мосина. Конечно, так продолжаться не могло, большая война, которая могла произойти, требовала новых решений в области создания точного оружия.

Такое решение нашел потомственный русский оружейник Евгений Федорович Драгунов. В годы войны и сразу после ее окончания он работал на оружейном производстве и к концу 50-х был уже опытным инженером-конструктором. За его плечами было несколько разработок, включая удачную спортивную винтовку С-49.

Солдат с СВД в Афганистане

Военные уже давно чувствовали необходимость в новой точной винтовке, и в 1957 году был дан старт конкурсу на такое оружие. Драгунову и его группе ижевских оружейников достались очень серьезные конкуренты – сам знаменитый Симонов со своими климовцами и Константинов из Коврова. Все представленные три винтовки вышли в финал, и в жестких испытаниях будущая СВД одержала верх.

Чем «Тигр» отличается от СВД?

Теперь стоит рассказать, чем же охотничья СВД, как часто называют «Тигр», отличается от обычной, используемой в армии. Различий здесь довольно много.

Одним из самых важных является увеличение шага между нарезами в стволе. Если в СВД расстояние составляет 240 мм, то в «Тигре» – 320 мм. Это сделано вовсе не случайно. Ведь на охоте используются специальные патроны с полуоболоченной пулей – значительно более тяжелой. Охотникам приходится стрелять в кабанов, лосей, медведей и других крупных, живучих животных. Мишень армейских снайперов значительно менее живучая, но стрелять им приходится обычно на куда большую дистанцию. Поэтому, чтобы обеспечить стабильный полет тяжелой пуле при стрельбе из охотничьего карабина, было принято это конструктивное решение.

Кроме того, стандартная СВД оснащена специальным креплением для штыка. Да, не все знают, но это снайперское оружие предназначено также для боя на самой ближней дистанции. «Тигр» лишен такого крепления за ненадобностью.

Прицельная планка, используемая при стрельбе с открытым прицелом, на СВД может свободно передвигаться для прицеливания до 1 200 метров. У «Тигра» планка маркируется только до 300 метров – как и на любом другом гражданском оружии.

Охотнику не настолько важно маскировать свое присутствие, как снайперу. Поэтому для уменьшения длины оружия был немного укорочен пламегаситель

На этом основные отличия ружья «Тигр» от СВД заканчиваются.

Видео

Калибр:

7.62x54R

Механизм:

полуавтоматический, газоотвод

Длина:

1225 мм

Длина ствола:

620 мм

Вес:

4.31 кг без прицела и патронов

Магазин:

10 патронов коробчатый

В1958 году ГРАУ (Главное Ракетно-Артиллерийское Управление) Генштаба Советской Армии объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии. В конкурсе победил коллектив, возглавляемый Е.Драгуновым, и в 1963 году СВД (Снайперская винтовка Драгунова) была принята на вооружение СА. Специально для СВД был создан «снайперский»патрон с пулей со стальным сердечником, однако винтовка может использовать всю номенклатуру отечественных патронов 7.62х54R.

Нужно отметить, что тактическая роль, которая отводилась и отводится винтовке СВД в советской и российской армиях отличается от традиционной роли «снайпера» в западном понимании этого термина. Винтовка СВД служит для увеличения дальности эффективного огня стрелкового отделения за пределами возможностей штатных автоматов, вплоть до расстояний в600-700 метров.

Тот факт что СВД достаточно широко используется и в качестве именно снайперской винтовки, говорит скорее об отсутствии специального вооружения этого класса, хотя недавнее принятие на вооружение винтовки СВ-98 того же калибра и может со временем изменить ситуацию.

На базе винтовки Драгунова выпущен целый ряд модификаций — винтовка СВД-С с укороченным стволом и складным в бок прикладом, гражданские охотничьи карабины «Медведь» (ныне не выпускается) и «Тигр».

Копии и клоны СВД выпускаются и за рубежом, при этом среди них встречаются как довольно точные копии (например, китайские винтовки Тип 85 калибра 7.62х54R и NDM-86 калибра 7.62х51)так и имитации на базе конструкции Автомата Калашникова, такие как румынская винтовка FPK.

Винтовка СВД представляет собой самозарядное оружие с газоотводной автоматикой, с коротким ходом не связанного жестко с затворной рамой газового поршня (для уменьшения массы подвижных частей автоматики).

В конструкции газоотводного узла предусмотрен двухпозиционый газовый регулятор. Запирание ствола -поворотом затвора, имеющего 3 боевых упора. Ствольная коробка фрезерованная из стали. УСМ нерегулируемый, выполнен на отдельном основании. Все варианты винтовки оснащены несъемными открытыми прицельными приспособлениями в виде мушки в намушнике и регулируемого целика, расположенного перед крышкой ствольной коробки. Кронштейн для оптического прицела крепится к ствольной коробке слева.

Помимо основного оптического прицела ПСО-1(фиксированной кратности 4Х) на СВД могут устанавливаться ночные бесподсветочные прицелы НСПУ-3 или НСПУМ. На ранних вариантах винтовки цевье и приклад рамочной конструкции были выполнены из дерева, на более современных вариантах цевье выполняется из пластика, рамочный приклад может быть как деревянным, так и пластиковым. На винтовках СВД-С имеется отдельная пластиковая пистолетная рукоятка и складной вбок металлический приклад. Штатно винтовка комплектуется ружейным ремнем для переноски. Одна из характерных особенностей СВД — наличие на стволе прилива для установки штык-ножа.

Лучшие переломные охотничьи ружья высокого класса

Ружье Beretta 486 Parallelo

Основные плюсы

  • Отличное качество сборки и отделки
  • Ресурс
  • Дизайн и эргономика

Минусы

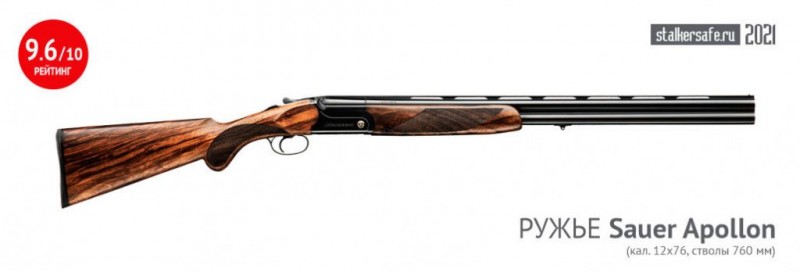

Ружье Sauer Apollon

УСМ – односпусковый, с возможностью выбора порядка выстрелов. Предусмотрена возможность настройки усилия спуска от 1,8 до 2,2 кг, сам механизм отрабатывает безупречно.

Основные плюсы

  • Регулируемый УСМ
  • Жесткая система запирания стволов

Минусы

ТТХ снайперской винтовки

Характеристика Параметр
Калибр 9,3 мм
Длина ствола 620 мм
Пробивная сила на дальности 100 м пробивает броня толщиной в 1 см
Тип боеприпаса патроны 7Н33 (9,3 х 64 мм)
Емкость магазина 10
Скорость выстрела до 770 м/с
Темп стрельбы 20 выстрелов в минуту
Дальность полёта пули 1200
Прицел мушка, ласточкин хвост
Вес 6,5 кг

На дальности 100 м пуля способна пробить сантиметровую броневую плиту с вероятностью 80 %. Без оптического прицела и сошек оружие весит 6,5 кг. Длина оружия равна 1250 мм, а ствола — 620 мм.

Винтовка является самозарядной. Отвод затвора выполняется с помощью отработавших пороховых газов. Максимально доступная прицельная дальность составляет 600 м. Дальность полёта пули достигает 1200 м. Используется магазин на 10 патронов коробчатого типа. Скорость полёта пули составляет 770 м/сек. Скорострельность составляет 20 выстрелов в минуту.

Винтовка предназначена для уничтожения врага, применяющие бронежилеты классов СИБ IV-V, а также тех, кто находится за небронированными преградами или в лёгких укрытиях.

Складной приклад позволяет уменьшить габариты оружия, что делает винтовку более удобной для транспортирования. С ней удобно находится в бронетехнике или брать оружие с собой при воздушном десантировании.

Отсутствие штык-ножа не позволяет использовать винтовку для рукопашной схватки. Однако даже если бы такая возможность была предусмотрена, вряд ли бы она стала востребована.

Комплектация СВДК

Дальность

7

Кучность

7

Убойная сила

10

Независимость от погодных условий

9

Компактность

7

Итого

8
Винтовка эффективно для борьбы с противником. Который имеет лёгкую защиту на расстоянии до 600 метров.

В комплектацию входят винтовка, ремень для переноски и лёгкая сошка. Использование штык-ножа в этом оружии не предусмотрено. Штатный прицел имеет встроенную регулировку кратности. Также предусмотрена возможность использовать патронники для переноса боеприпасов. Здесь доступно использование приборов ночного видения или лазерных целеуказателей.

«Вулканы» впервые обрушились на цели в Черном море

7,62-мм снайперская винтовка Драгунова СВД

Снайперская винтовка СВД конструкции Драгунова

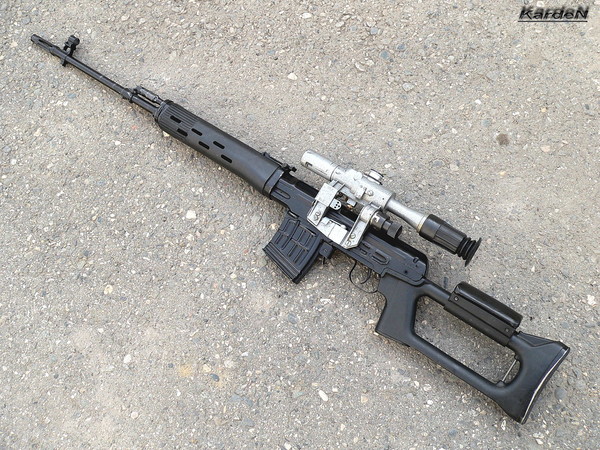

Снайперская винтовка Драгунова с пластиковым прикладом и цевьем Фото (c) KardeN

7,62-мм снайперская винтовка Драгунова (СВД, Индекс ГРАУ — 6В1) была разработана в 1957-1963 гг. группой конструкторов под руководством Евгения Драгунова. На Западном пространстве СВД считается винтовкой улучшенного боя, а не снайперской (высокоточной винтовкой для снайперов-профессионалов), то есть марксманской винтовкой — оружием пехотного снайпера («марксмана»), занимающим промежуточное положение между обычным стрелковым оружием и более тяжёлыми высокоточными снайперскими винтовками с продольно скользящим поворотным затвором.

В середине 1960-х годов в технические процессы производства снайперской винтовки Драгунова СВД были внесены изменения: оружейники И. А. Самойлов и В. Никитин разработали новую технологию изготовления ствола. В 1990-е годы винтовку начали комплектовать пластмассовым цевьем. Кроме того, был освоен выпуск конверсионного варианта винтовки — самозарядного карабина «Тигр» (конструктивно отличается более коротким стволом, отсутствием пламегасителя, газового регулятора и прилива для крепления штыка, измененной фурнитурой).

Для стрельбы из СВД применяются винтовочные патроны 7,62×54 мм R с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14), может также стрелять патронами с экспансивными пулями JHP и JSP.

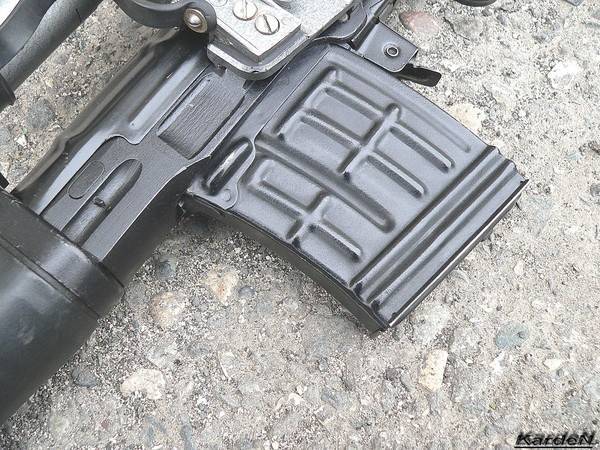

Огонь из снайперской винтовки Драгунова СВД ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина ёмкостью 10 патронов. На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствола. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надёжность винтовки в работе. Винтовка комплектуется оптическим прицелом ПСО-1М2, имеется возможность установки ночных прицелов НСПУМ или НСПУ-3.

Автоматика винтовки СВД основана на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню. При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

В 1991 году для воздушно-десантных войск была принята на вооружение винтовка СВДС, которая представляла собой СВД с укороченным на 5,5 см стволом и складным прикладом.

Виды винтовок и их цена

Боевая винтовка

Военные образцы отличаются от пневматического вооружения или охотничьего карабина тем, что разрабатывались с целью поражать живую силу противника. Из-за этого у охотничьего образца были небольшие проблемы, которые потом исправили. Но СВД постоянно совершенствовалась вместе с требованиями вооружённых сил.

СВДС – разработанная на базе винтовки Драгунова и закалённая опытом Афганской войны. Образец предназначен для десантно-штурмовых и воздушно-десантных войск. Калибр патрона остался прежний (7,62 мм.). Но сама конструкция приобрела некоторые изменения. Приклад убрали. Вместо него поставили пластиковую рукоятку. Сам образец немного облегчили и его теперь легко складывать и прятать (для этого не нужно снимать прицел).

В конструкции предусмотрена несъёмная поворотная «щека». Длина составляет 1135 мм (875, если приклад сложить). Полная снаряжённая масса 4,68 кг. Износ деталей сведён к минимуму, благодаря жёсткой фиксации приклада. А стенки ствола увеличили в толщине, чтобы снизить нагревание при выстреле.

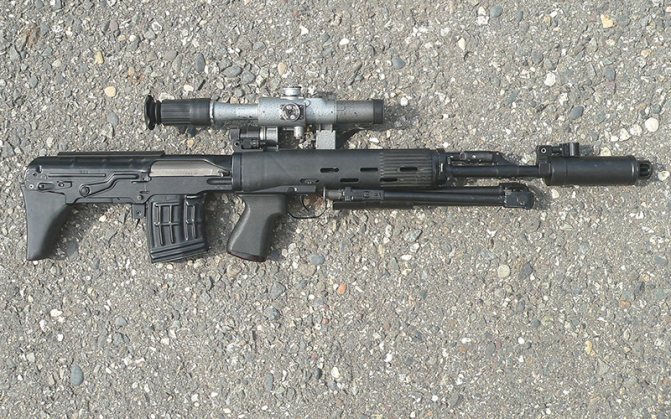

СВУ – укороченный вариант СВД. Разработан конструктором Бондаревым. Задача была такова – уменьшить размер оружия и сохранить все преимущества образца. Но в лихих 1990-х годах массовое производство не получилось. Хотя МВД смотрели на это иначе. Как городской вариант винтовка идеально подходила по всем параметрам. Длина конструкции составляла 980 мм., но полная снаряжённая масса составляет 5,6 кг. вместе с оптическим прицелом и магазином.

В данном видео подробны обзор винтовки СВУ:

СВД-М – усовершенствованный вариант СВД, разработанный специально для войск специального назначения (т.е. для спецназа). Она поражает цель на дистанции 800 м. (обычный выстрел – 350 м.), обладает улучшенным газоотводом. Канал ствола покрыт хромированным слоем. Ствол специально утяжелили для улучшения кучности стрельбы. Винтовка стала более бесшумной, а рукоятка и цевье противоударными. Для модели предусмотрены два варианта крепления оптического прицела:

  • откидная крышка, типа Пикатинни;
  • боковая планка.

Длина оружия составляет 1155 мм., снаряжённая масса 5,3 кг.

СВД-К – крупнокалиберная винтовка, с патроном 9,3 х 64 мм. Была принята на вооружение РФ. При выстреле, пуля пробивает броню, толщиной 1 см., при условии, что снайпер находился на расстоянии 100 м. В комплекте к винтовке прилагается прицел 1П70 «Гиперон». Утяжелённая модель, весом в 6,5 кг. без прицела увеличена в размерах. Длина составляет 1250 мм.

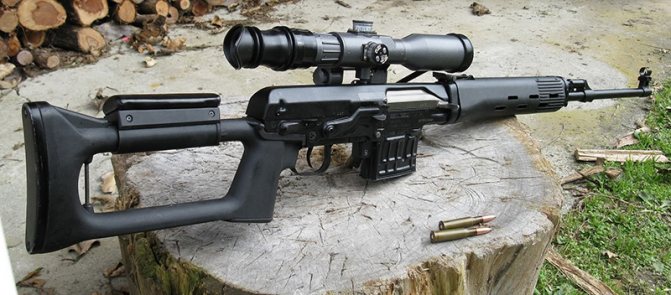

Охотничий карабин Тигр 308

Винтовка была разработана специально для охотников в 1970 г. и не является боевым оружием. За основу охотничьего ружья была взята СВД. В отличие от тех же западных аналогов, Тигр не имеет в своей конструкции ничего лишнего. Магазин заряжается обычными патронами (7,62 мм.), но с полублочечными пулями. Поэтому они имеют маркировку 7,62 х 53R (54R). Вес пули достигает 13 г. Она тяжелее, чем боевой аналог, т. к. предназначен для охоты на крупного или среднего зверя (волки, медведи, кабаны и т. д.).

В заключение

Снайперская винтовка Драгунова зарекомендовала себя как мощное и надежное оружие, в течение многих лет оставаясь лучшей общевойсковой моделью. Однако изменение, усложнение и расширение воинских задач, решаемых снайпером в современных конфликтах, потребовало разработки новых стрелковых систем со значительно лучшей четкостью стрельбы, а также прицелом с большей краткостью увеличения. По сути, СВД и не являлась снайперской винтовкой в современном понимании этого термина, ее основная задача состояла в увеличении дальности эффективного огня бойцов мотострелковых отделений (всего до 600 метров). А также она была призвана обеспечивать необходимую огневую поддержку (подавлять огневые точки). В связи с этим СВД и не обязана обладать дальностью и точностью современного снайперского оружия. Поэтому, несмотря на взятия на вооружение новых стрелковых систем большей мощности, военные не спешат отказываться и от проверенной в боях классики. Так, отряды специального назначения получают снайперские винтовки под патрон 8,61 мм, а мотострелковые части продолжают использовать СВД.

Калибр:

7.62x54R

Механизм:

полуавтоматический, газоотвод

Длина:

1225 мм

Длина ствола:

620 мм

Вес:

4.31 кг без прицела и патронов

Магазин:

10 патронов коробчатый

В1958 году ГРАУ (Главное Ракетно-Артиллерийское Управление) Генштаба Советской Армии объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии. В конкурсе победил коллектив, возглавляемый Е.Драгуновым, и в 1963 году СВД (Снайперская винтовка Драгунова) была принята на вооружение СА. Специально для СВД был создан “снайперский”патрон с пулей со стальным сердечником, однако винтовка может использовать всю номенклатуру отечественных патронов 7.62х54R.

Нужно отметить, что тактическая роль, которая отводилась и отводится винтовке СВД в советской и российской армиях отличается от традиционной роли «снайпера” в западном понимании этого термина. Винтовка СВД служит для увеличения дальности эффективного огня стрелкового отделения за пределами возможностей штатных автоматов, вплоть до расстояний в600-700 метров.

Тот факт что СВД достаточно широко используется и в качестве именно снайперской винтовки, говорит скорее об отсутствии специального вооружения этого класса, хотя недавнее принятие на вооружение винтовки СВ-98 того же калибра и может со временем изменить ситуацию.

На базе винтовки Драгунова выпущен целый ряд модификаций – винтовка СВД-С с укороченным стволом и складным в бок прикладом, гражданские охотничьи карабины “Медведь” (ныне не выпускается) и “Тигр”.

Копии и клоны СВД выпускаются и за рубежом, при этом среди них встречаются как довольно точные копии (например, китайские винтовки Тип 85 калибра 7.62х54R и NDM-86 калибра 7.62х51)так и имитации на базе конструкции Автомата Калашникова, такие как румынская винтовка FPK.

Винтовка СВД представляет собой самозарядное оружие с газоотводной автоматикой, с коротким ходом не связанного жестко с затворной рамой газового поршня (для уменьшения массы подвижных частей автоматики).

В конструкции газоотводного узла предусмотрен двухпозиционый газовый регулятор. Запирание ствола -поворотом затвора, имеющего 3 боевых упора. Ствольная коробка фрезерованная из стали. УСМ нерегулируемый, выполнен на отдельном основании. Все варианты винтовки оснащены несъемными открытыми прицельными приспособлениями в виде мушки в намушнике и регулируемого целика, расположенного перед крышкой ствольной коробки. Кронштейн для оптического прицела крепится к ствольной коробке слева.

Помимо основного оптического прицела ПСО-1(фиксированной кратности 4Х) на СВД могут устанавливаться ночные бесподсветочные прицелы НСПУ-3 или НСПУМ. На ранних вариантах винтовки цевье и приклад рамочной конструкции были выполнены из дерева, на более современных вариантах цевье выполняется из пластика, рамочный приклад может быть как деревянным, так и пластиковым. На винтовках СВД-С имеется отдельная пластиковая пистолетная рукоятка и складной вбок металлический приклад. Штатно винтовка комплектуется ружейным ремнем для переноски. Одна из характерных особенностей СВД – наличие на стволе прилива для установки штык-ножа.

Более 50 лет на вооружении состоит пока непревзойденная как армейский образец снайперская винтовка системы Драгунова, прекрасно зарекомендовавшая себя в десятках конфликтов по всему миру.
