Станковый гранатомет агс-30: история создания, описание и тактико-технические характеристики

СОДЕРЖАНИЕ

Гранатомет АГС-30 видео

https://youtube.com/watch?v=Np4md5KKE0c

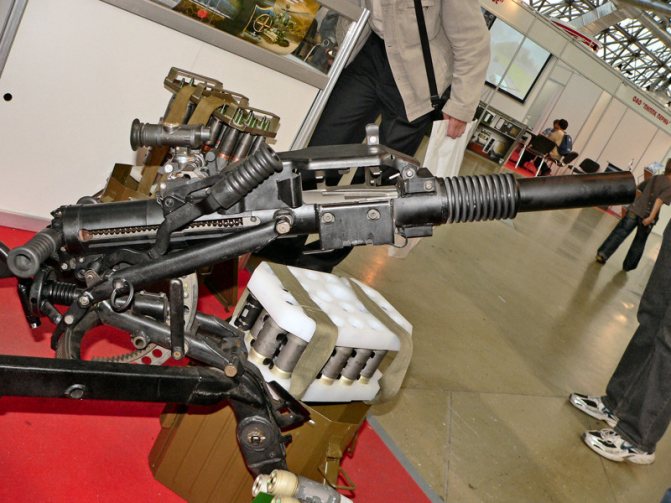

Автоматический гранатомет АГС-30 был разработан в первой половине 1990-х годов в тульском КБ Приборостроения в качестве более легкой и соответственно более маневренной замены удачному гранатомету АГС-17. Новый гранатомет обеспечивает те же боевые характеристики при значительно меньшей массе. Впервые новый серийный гранатомет был показан широкой публике в 1999 году, его серийное производство налажено на заводе имени Дегтярева в г. Ковров. Работа автоматики гранатомета АГС-30 основана на принципе использования энергии отката свободного затвора с использованием эффекта выката.

При выстреле пороховые газы, действуя на дно гильзы, отбрасывают затвор в заднее положение, сжимая возвратную пружину. При этом гильза выходит из патронника и выбрасывается из ствольной коробки наружу; очередной выстрел подается на линию досылания.

Под действием возвратной пружины затвор возвращается в переднее положение и досылает выстрел в патронник. При недоходе затвора в крайнее переднее происходит разбитие капсюля выстрела бойком, размещенном внутри затвора. Безопасность обращения с гранатометом обеспечивается предохранителем.

Питание оружия боеприпасами осуществляется из нерассыпной металлической ленты, аналогичной применяемым в гранатометах АГС-17. Ленты подаются из круглых коробок емкостью 29 выстрелов.

Для стрельбы из гранатомета АГС-30 применяются выстрелы ВОГ-17, ВОГ-17М и ВОГ-30. Выстрелы снаряжаются в патронную ленту и размещаются в патронной коробке (от гранатомета АГС-17), которая крепится с правой стороны ствольной коробки. В комплект гранатомета входят три патронные коробки и 18 патронных лент по 10 звеньев каждая. Выстрелы в снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48 штук. По две коробки с выстрелами укладываются в деревянные ящики. На стенку и крышку ящика и гранату наносится маркировка черной краской. Гранаты в боевом снаряжении окрашены в черный цвет.

При ведении интенсивного огня допускается произвести до 180 выстрелов, после чего ствол должен быть охлажден. Ствол нарезной, при перегреве его можно быстро заменить на запасной. Охлаждение ствола воздушное. Допускается охлаждение обливанием водой.В отличие от своего предшественника, органы управления огнем АГС-30 (две горизонтальных рукоятки и расположенный на правой рукоятке спусковой крючок) расположены не на теле гранатомета а на станке-треноге.

Гранатомет АГС-30 снабжен механическим и оптическим прицелами. Оптический прицел ПАГ-17 2,7 кратного увеличения устанавливается с левой стороны ствольной коробки. Имеет сетку прицеливания для стрельбы прямой наводкой (при стрельбе навесом применяется прицел квадранта). Для улучшения работы с оптическим прицелом применяются: в яркую солнечную погоду — нейтральный светофильтр, в пасмурную погоду — для повышения контрастности изображения — оранжевый светофильтр. Прицел хранится и транспортируется в укладочном ящике. Механический прицел, включает основание мушки с мушкой и целик. Мушка может поворачиваться на оси и занимать три фиксированных положения. Цифры на основании мушки указывают дальность стрельбы в сотнях метров.

Малые габариты комплекса АГС-30, особенности конструкции станка с самоустанавливающимися лапами и наличие складных сошников, обеспечивают возможность быстрой смены огневой позиции, ведение стрельбы из оконных проемов и неподготовленных позиций. Большой горизонтальный сектор обстрела позволяет быстро переносить огонь на внезапно появившуюся цель. В походном положении станок и гранатомет компактно складываются и переносятся за спиной на ремнях.

Гранатомет АГС-30 был принят на вооружение частей Российской армии и МВД РФ, в пехотном варианте на станке-треноге, а также на различной бронетехнике, в башенных или выносных установках.

Ссылки

История создания гранатомета АГС-40 «Балкан»

Советский Союз смело можно назвать родиной автоматических гранатометов. Еще до войны отечественные конструкторы-оружейники первыми в мире занялись разработкой подобного вида оружия. В 1934 году даже было создано специальное конструкторское бюро, руководил которым Яков Григорьевич Таубин.

Через год военным для испытаний был передан станковый 40,6-мм автоматический гранатомет, который мог вести огонь на 1,2 тыс. метров. Новый тип стрелкового оружия был неоднозначно воспринят военным руководством, были у него как противники, так и сторонники. Ради справедливости, следует отметить, что 40,6-мм гранатомет Таубина имел серьезные технические недоработки, надежность оружия была неудовлетворительной. Поэтому оно так и не было принято на вооружение, а в 1941 году Таубин был арестован и расстрелян. Проект автоматического гранатомета был закрыт.

АГС-17 принимал участие в большинстве вооруженных конфликтов последней четверти прошлого столетия. Настоящим экзаменом для него стала Афганская война. Оружие получилось настолько удачным, что советские солдаты нередко в инициативном порядке приваривали АГС-17 к корпусам боевых машин, значительно повышая таким образом их огневую мощь.

Практическое применение АГС-17 показало ряд недостатков этого гранатомета, главным из которых был значительный вес этого оружия. Поэтому уже в 80-е годы в Конструкторском бюро приборостроения началась разработка нового автоматического гранатомета, который позже получил название АГС-30. В силу объективных и субъективных причин его создание заняло большой промежуток времени, только в середине 90-х годов он ограниченными партиями начал поступать в войска. Со своей основной задачей конструкторы блестяще справились: если масса АГС-17 со станком превышает 30 кг, то АГС-30 весит всего лишь около 16 кг.

Поэтому в 80-е годы в тульском ЦКИБ СОО начались работы над еще одним проектом – более мощным 40-мм автоматическим гранатометом. Основной задачей этого проекта было создание оружия, обладавшего большей дальностью стрельбы и боевой эффективностью по сравнению с находящимся на тот момент на вооружении гранатометом АГС-17. На стадии разработки новый 40-мм гранатомет получил название ТКБ-0134 «Козлик».

Чтобы добиться заявленных характеристик, оружейники применили нестандартную для этого типа оружия конструкцию безгильзового боеприпаса с так называемой улетающей гильзой (она составляет единое целое с корпусом гранаты и после выстрела улетает вместе с ней). По своей конструкции эти боеприпасы очень напоминают выстрелы к подствольным гранатометам ВОГ-25, но при этом гораздо мощнее их.

Распад СССР и десятилетие экономических неурядиц так и не дали возможности завершить этот проект. Но наработки, полученные в ходе его реализации, нашли применение в конструкции гранатомета АГС-40. Работы над его созданием начались в середине 90-х годов, но из-за сложной экономической ситуации в стране сильно затянулись. Только в 2008 году «Прибор» передал в российские вооруженные силы шесть экземпляров нового АГС-40 «Балкан» и партию боеприпасов для проведения испытаний.

https://youtube.com/watch?v=uN-8aRi_Mj8

В 2013 году АГС-40 был представлен на выставке вооружений IDEX-2013, которая проходила в Арабских Эмиратах. Новый российский гранатомет вызвал небывалый ажиотаж.

КЛУБ

Сколько весит рама КАМАЗ 55111

Сколько весит КАМАЗ

Технические характеристики камаз 55111 самосвал

Заливка масла в двигатель КамАЗ

Установка ступицы на Камаз 5511

Быстрая погрузка пшеницы в КАМАЗ 55111. Fast loading wheat in KAMAZ 55111

Как ставится синхрон делителя камаз

КамАЗ-53212 с манипулятором UNIC 330

• Двигатель камминз 6 цилиндровый на КАМАЗ
• Технические характеристики автомобиля краз и КАМАЗ
• Спойлер на КАМАЗ 5460 высокая кабина
• Заклинил двигатель на КАМАЗе причины
• КАМАЗ четырехосный военный
• КАМАЗ угля это сколько тонн
• Трещетка на прицеп КАМАЗ
• Двигатели на автомобиле КАМАЗ
• Система гура КАМАЗ
• Наши тесты КАМАЗ 45144
• Болт в коленвал КАМАЗ
• КАМАЗ бетоносмеситель 4 куба
• Площадь радиатора КАМАЗ
• Как установить жиклеры омывателя на КАМАЗ видео
• Прадаю самасвал КАМАЗ

Главная » Клипы » Сколько весит рама КАМАЗ 55111

ТТХ АГС-17

Гранатомет АГС-17 имеет следующие тактико-технические характеристики:

• Калибр АГС-17 — 30 мм
• Вес АГС-17 — Гранатомет со станком и прицелом — 31 кг — Тело: 18 кг — Коробки с гранатами: 14,5 кг
• Размеры АГС-17 — Длина, мм: 840 мм — Длина ствола, мм: 305 мм
• Скорострельность АГС-17 — 50-100 (одиночными); 350—400 (очередями) выстрелов/мин
• Скорость снаряда АГС-17 — 185 м/с
• Прицельная дальность АГС-17 — 1700 метров
• Экипаж (расчёт), чел: 2 — 3
• Снаряд: 30х29 мм

АГС-17 «Пламя» разошелся по всей планете огромными тиражами. Данная модель находилась на вооружении армий большинства стран постсоветского пространства, а также КНДР, Индии, Сербии, Кубы, Ирана, Финляндии и других государств. Преемником прославленного автоматического гранатомета является российский автоматический гранатомет второго поколения АГС-30.

Описание конструкции

Автоматика АГС-17 работает за счет отката свободного затвора. Использовать подобную схему позволяет малая длина ствола, слабый метательный заряд гранаты и небольшая дульная энергия боеприпаса. Конструкция гранатомет состоит из следующих элементов: ударно-спускового механизма, приемника, короба со стволом, затвора, механизма перезарядки, возвратных пружин.

АГС-17 имеет нарезной ствол, который можно быстро заменить, он крепится к ствольной коробке с помощью чеки и замыкателя. Прямоугольный затвор гранатомета оснащен досылателем, который перемещается вертикально, и гребнем, извлекающим стреляную гильзу. Внутри затвора расположен гидравлический тормоз отката, который увеличивает цикл автоматики, повышая тем самым кучность и точность стрельбы. В состав тормоза входит цилиндр с керосином, шток с поршнем и фланец, который препятствует вытеканию жидкости. При откате гидравлический тормоз упирается в затыльник оружия, а при движении вперед — в специальные выступы ствольной коробки.

В канале затвора находятся две возвратные пружины.

В крышке ствольной коробки АГС-17 размещен механизм перезаряжания, состоящий из обоймы и троса с Т-образной рукоятью. При вытягивании троса происходит оттягивание затвора назад. При стрельбе с АГС-17 механизм перезарядки остается неподвижным.

Ударный механизм станкового гранатомета – куркового типа. Во время спуска курок бьет по рычагу бойка, находящегося в затворе. Ударно-спусковой механизм размещается в левой части ствольной коробки.

АГС-17 оснащен предохранителем флажкового типа, который запирает шептало курка. Гранатомет имеет механизм для регулировки темпа стрельбы. Он работает через изменение продолжительности цикла работы автоматики оружия.

Флажок, с помощью которого можно менять темп стрельбы, имеет два фиксированных положения: верхнее – 350-400 выстр./мин. и нижнее — 50-100 выстр./мин. Для управления гранатометом АГС-17 используются две горизонтальные откидные ручки, между ними расположен спусковой рычаг.

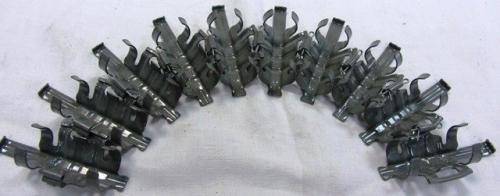

Питание АГС-17 ленточное, лента гранатомета — звеньевая, металлическая, имеет открытое звено. Она укладывается в коробку округлой формы, которая крепится к правой стороне ствольной коробки. Механизм подачи ленты состоит из подпружиненного подавателя и рычага подачи с роликом. Использованная гильза экстрадируется из ствольной коробки при помощи специального отражателя вниз.

Короб для ленты имеет ручку для переноски, крышку и створку с защелками, а также специальную шторку, которая закрывает горловину во время транспортировки.

Для наведения оружия используется оптический прицел ПАГ-17, который устанавливается с помощью кронштейна на левой стороне ствольной коробки. Прицельные приспособления позволяют вести огонь прямой наводкой на дистанции в 700 метров, также их можно использовать и при стрельбе с закрытых позиций. Кроме оптического, гранатомет оснащен и механическим прицелом, который состоит из мушки и целика.

Для установки АГС-17 используется станок САГ-17. В походном положении САГ-17 складывается и обычно перемещается вторым номером расчета. Все опоры станка регулируются, что делает применение гранатомета удобным в любой ситуации.

Для стрельбы АГС-17 может использовать несколько типов выстрелов, наиболее часто применяются ВОГ-17 и ВОГ-17М. Каждый из этих выстрелов состоит из гильзы, порохового заряда, гранаты и взрывателя мгновенного действия. Граната имеет тонкостенный корпус с уложенной внутри насеченной проволокой прямоугольного сечения. После накалывания капсюля воспламеняется пороховой заряд в гильзе и происходит выстрел. Взрыватель становится на боевой взвод только через 50-100 метров полета, что обеспечивает безопасность расчета.

ВОГ-17М – это модернизированная граната, оснащенная механизмом самоликвидации. Кроме боевых, в боекомплект гранатомета могут входить и практические выстрелы. Например, ВУС-17, который вместо взрывчатого вещества содержит пиротехнический состав, дающий оранжевый дым на месте падения. Для АГС-17 также созданы и учебные боеприпасы.

Выстрелы для гранатомета АГС-17 были разработаны в НПО «Базальт». Еще несколько видов боеприпасов были созданы иностранными компаниями.

Особенности

АГС-17 по своему классу относится к малокалиберному автоматическому орудию. Оно стреляет артиллерийскими зарядами малого калибра с осколочно-фугасной начинкой. Наименование оружия больше связано с его тактическими задачами, а не конструкционными особенностями. Вместе с подствольными аналогами рассматриваемая модификация образовала новую категорию – оружие поддержки.

Первое боевое крещение гранатомета состоялось в период вьетнамо-китайского конфликта, а настоящим испытанием стала война в Афганистане, где орудие показало себя исключительно с положительной стороны. Первые версии оснащались стволом с алюминиевым охлаждающим радиатором, а более поздние модели – оребрением внешней рабочей поверхности.

[править] Примечания

Общие характеристики

Из-за того, что технические характеристики модели 55111 стали одними из самых оптимальных на отечественном рынке, самосвал вышел в лидеры производства. Используется автомобиль для перевозки насыпных и навальных грузов, а также различных преимущественно строительных материалов.

Выпускалась модель 55111 с 1987 по 2012 год, после чего его производство было прекращено. Платформа автомобиля решена таким образом, что разгрузка осуществляется сзади. Ее конструкция является цельносварной коробчатой. Подогрев сделан посредством системы выхлопных труб.

Кабина автомобиля 55111 самосвал является цельнометаллической и рассчитанной на два посадочных места. Она находится над двигателем и оснащена высокой крышей. Из-за того, что места для сна нет, подразумевается использование автомобиль лишь в дневной период времени. При этом кабина достаточно хорошо защищена от шума и проникновения холода.

Существует 4 различных комплектации данной модели, которые немного отличаются друг от друга: 015-15, 016-15, 017-15, 018-15.

Боевое применение

1979 год стал годом первого испытания гранатомета в реальном бою. Во время боестолкновения на вьетнамо-китайской границе он проявил себя с самой лучшей стороны. Стрельбу вьетнамские солдаты вели по большим скоплениям живой силы и по площадям, тем самым нанося гигантский урон наступающим.

Война в Афганистане показала все сильные стороны гранатомета. Именно тогда реальной стрельбой по реальным целям определилась самая оптимальная длина очереди – 3-5 выстрелов.

Также целесообразность совместного использования гранатомета с пулеметом выявили солдаты и офицеры на той войне. На некоторых бронеавтомобилях «Тигр» применен этот принцип.

На пятом десятке своего существования гранатомет не утратил актуальности, о чем свидетельствует его активное применение правительственными войсками Сирии против ИГИЛ.

В Вооруженных Силах России АГС-17 «Пламя» продолжает оставаться основным автоматическим гранатометом в гранатометных взводах мотострелковых батальонов.

Глава I ОБЩИЕ СВЕДЕНИЯ

1. 30-мм автоматический гранатомет ню станке (рис. 1) предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот).

2. Для стрельбы из гранатомета применяется выстрел с осколочной гранатой (рис. 2).

3. Стрельба из гранатомета ведется настильной или навесной траекторией, короткими (до 5 выстрелов), длинными (до 10 выстрелов) очередями и непрерывно.

Имеющийся на гранатомете регулятор позволяет вести стрельбу с двумя различными темпами: минимальным — 50-100 выстрелов в минуту и максимальным — 350–400 выстрелов в минуту.

Рис. 1. Общий вид 30-мм автоматического гранатомета на станке (АГС-17)

Подача выстрелов при стрельбе производится из коробки емкостью на 29 выстрелов, снаряженных в звеньевую ленту.

Охлаждение ствола гранатомета воздушное, допускающее ведение непрерывного огня до 300 выстрелов.

4. Прицельная дальность стрельбы из гранатомета 1700 м. Радиус сплошного поражения убойными осколками гранаты не менее 7 м.

Масса гранатомета со станком и прицелом 31 кг; гранатомета (без станка) — 18 кг; станка — 12 кг; прицела без системы освещения — 1 кг; коробки с выстрелами — 14,5 кг; выстрела — 0,35 кг.

Рис. 2. Общий вид выстрела с осколочной гранатой к гранатомету АГС-17 (ВОГ-17):

1 — осколочная граната; 2 — пороховой заряд; 3 — взрыватель

5. Гранатомет состоит из тела гранатомета, станка и прицела.

Тело гранатомета (рис. 3) состоит из следующих основных частей и механизмов: ствола, ствольной коробки, затвора, возвратных пружин, приемника, ударно-спускового механизма, крышки ствольной коробки с механизмом перезаряжания.

а

б

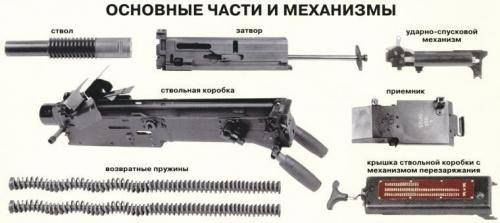

Рис. 3. Основные части и механизмы тела гранатомета:

а — в собранном виде; б — в разобранном виде; 1 — ствол; 2 — ствольная коробка; 3 — затвор; 4 — возвратные пружины; 5 — приемник; 6 — ударно-спусковой механизм; 7 — крышка ствольной коробки с механизмом перезаряжания

Станок (рис. 27) состоит из основания, вертлюга, нижней и верхней люлек и механизма вертикальной наводки.

Прицел (рис. 28) состоит из корпуса, в котором собраны угломер и механизм углов возвышения, и головки с оптической системой.

В комплект гранатомета входят: три коробки для выстрелов с девятью лентами по 10 звеньев каждая, чехол для переноски тела гранатомета, две лямки для переноски станка, комплект запасных частей, инструмента и принадлежности (приложение 9) и формуляр. Кроме того, на шесть гранатометов предусмотрена одна трубка холодной пристрелки.

6. Выстрел к гранатомету (рис. 2) состоит из осколочной гранаты, порохового заряда и взрывателя мгновенного действия.

7. Работа автоматики гранатомета основана на принципе использования энергии отдачи свободного затвора.

При выстреле пороховые газы, действуя на дно гильзы, отбрасывают затвор в крайнее заднее положение. При этом гильза выходит из патронника и происходит отпирание канала ствола; затвор, перемещаясь назад, сжимает возвратные пружины, отводит переднее плечо рычага подачи влево, и подаватель продвигает очередной выстрел к входному окну ствольной коробки; с помощью отражателя гильза выбрасывается из ствольной коробки наружу.

Под действием сжатых возвратных пружин затвор возвращается в переднее положение, досылает очередной выстрел в патронник ствола и взводит ударник. К моменту подхода затвора в крайнее переднее положение происходит запирание канала ствола затвором, удерживаемым в переднем положении возвратными пружинами, и разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боек разбивает капсюль-воспламенитель выстрела. Происходит выстрел, и работа автоматики гранатомета повторяется. Стрельба будет продолжаться до тех пор, пока не будет отпущен спусковой рычаг или пока в ленте не будут израсходованы все выстрелы. Если после выстрела не будет нажат спусковой рычаг, то ударник встанет на шептало и стрельба прекратится; для продолжения стрельбы необходимо вновь нажать на спусковой рычаг.

При выстреле под действием пороховых газов граната выбрасывается из канала ствола с начальной скоростью 185 м/с и с помощью нарезов в канале ствола приобретает вращение вокруг своей оси. После вылета гранаты из канала ствола на расстоянии 10–30 м от дульного среза ствола происходит взведение взрывателя, а при встрече с преградой взрыватель срабатывает, вызывая детонацию разрывного заряда гранаты, при этом пружина и корпус гранаты дробятся на осколки, которые поражают живую силу противника.

Технические характеристики

Примечания

Примечания

1. «Сегодня мы востребовано производим 30-мм автоматические гранатомёты КБА-117 (аналог известного АГС-17)»Дмитрий Богданов. Оружейники бога войны // «Defense Express», 2011 (интервью с директором ГП «Конструкторское бюро „Артиллерийское вооружение“ Андреем Вячеславовичем Палёхиным)
2. ↑ Jones, Richard D. Jane’s Infantry Weapons 2009/2010. Jane’s Information Group; 35 edition (January 27, 2009). ISBN 978-0-7106-2869-5.
3. О военной помощи Грузии со стороны иностранных государств // „Зарубежное военное обозрение“, № 6 (735), 2008. стр.94-95
4.  (недоступная ссылка). Дата обращения 10 декабря 2012.
5. «Military Review», October 1988 page 87
6. major James McCarl, Jr. Sandinista Counterinsurgency Tactics. Fort Leavenworth, Kansas, 1990. pp. 62, 130

ТТХ АГС-17

Гранатомет АГС-17 имеет следующие тактико-технические характеристики:

• Калибр АГС-17 — 30 мм
• Вес АГС-17 — Гранатомет со станком и прицелом — 31 кг — Тело: 18 кг — Коробки с гранатами: 14,5 кг
• Размеры АГС-17 — Длина, мм: 840 мм — Длина ствола, мм: 305 мм
• Скорострельность АГС-17 — 50-100 (одиночными); 350—400 (очередями) выстрелов/мин
• Скорость снаряда АГС-17 — 185 м/с
• Прицельная дальность АГС-17 — 1700 метров
• Экипаж (расчёт), чел: 2 — 3
• Снаряд: 30х29 мм

АГС-17 «Пламя» разошелся по всей планете огромными тиражами. Данная модель находилась на вооружении армий большинства стран постсоветского пространства, а также КНДР, Индии, Сербии, Кубы, Ирана, Финляндии и других государств. Преемником прославленного автоматического гранатомета является российский автоматический гранатомет второго поколения АГС-30.

История создания гранатомета АГС-40 «Балкан»

Советский Союз смело можно назвать родиной автоматических гранатометов. Еще до войны отечественные конструкторы-оружейники первыми в мире занялись разработкой подобного вида оружия. В 1934 году даже было создано специальное конструкторское бюро, руководил которым Яков Григорьевич Таубин.

Через год военным для испытаний был передан станковый 40,6-мм автоматический гранатомет, который мог вести огонь на 1,2 тыс. метров. Новый тип стрелкового оружия был неоднозначно воспринят военным руководством, были у него как противники, так и сторонники. Ради справедливости, следует отметить, что 40,6-мм гранатомет Таубина имел серьезные технические недоработки, надежность оружия была неудовлетворительной. Поэтому оно так и не было принято на вооружение, а в 1941 году Таубин был арестован и расстрелян. Проект автоматического гранатомета был закрыт.

АГС-17 принимал участие в большинстве вооруженных конфликтов последней четверти прошлого столетия. Настоящим экзаменом для него стала Афганская война. Оружие получилось настолько удачным, что советские солдаты нередко в инициативном порядке приваривали АГС-17 к корпусам боевых машин, значительно повышая таким образом их огневую мощь.

Практическое применение АГС-17 показало ряд недостатков этого гранатомета, главным из которых был значительный вес этого оружия. Поэтому уже в 80-е годы в Конструкторском бюро приборостроения началась разработка нового автоматического гранатомета, который позже получил название АГС-30. В силу объективных и субъективных причин его создание заняло большой промежуток времени, только в середине 90-х годов он ограниченными партиями начал поступать в войска. Со своей основной задачей конструкторы блестяще справились: если масса АГС-17 со станком превышает 30 кг, то АГС-30 весит всего лишь около 16 кг.

Поэтому в 80-е годы в тульском ЦКИБ СОО начались работы над еще одним проектом – более мощным 40-мм автоматическим гранатометом. Основной задачей этого проекта было создание оружия, обладавшего большей дальностью стрельбы и боевой эффективностью по сравнению с находящимся на тот момент на вооружении гранатометом АГС-17. На стадии разработки новый 40-мм гранатомет получил название ТКБ-0134 «Козлик».

Чтобы добиться заявленных характеристик, оружейники применили нестандартную для этого типа оружия конструкцию безгильзового боеприпаса с так называемой улетающей гильзой (она составляет единое целое с корпусом гранаты и после выстрела улетает вместе с ней). По своей конструкции эти боеприпасы очень напоминают выстрелы к подствольным гранатометам ВОГ-25, но при этом гораздо мощнее их.

Распад СССР и десятилетие экономических неурядиц так и не дали возможности завершить этот проект. Но наработки, полученные в ходе его реализации, нашли применение в конструкции гранатомета АГС-40. Работы над его созданием начались в середине 90-х годов, но из-за сложной экономической ситуации в стране сильно затянулись. Только в 2008 году «Прибор» передал в российские вооруженные силы шесть экземпляров нового АГС-40 «Балкан» и партию боеприпасов для проведения испытаний.

В 2013 году АГС-40 был представлен на выставке вооружений IDEX-2013, которая проходила в Арабских Эмиратах. Новый российский гранатомет вызвал небывалый ажиотаж.

Преимущества и недостатки

Гранаты АГС-17

В качестве боеприпасов для указанного гранатомета могут использоваться несколько типов зарядов. Чаще всего применяются снаряды ВОГ-17 и ВОГ-17М. Каждый патрон состоит из гильзы, порохового заряда, гранаты (с тонкостенным корпусом и внутренней начинкой из проволоки прямоугольного сечения), а также взрывателя мгновенной реакции.

В процессе осуществления выстрела капсюль накаливается, пороховой заряд воспламеняется в гильзе, производится залп. Взрыватель активируется в боевое положение только через 50-100 метров полета, обеспечивая безопасность обслуживающего расчета. Модернизированный боеприпас ВОГ-17М представляет собой гранату, оборудованную системой самоликвидации. Орудие также рассчитано на эксплуатацию практических выстрелов. Например, заряд ВУС-17 вместо взрывчатого вещества содержит пиротехническую начинку, дающую оранжевый дым в точке падения. Также для гранатомета созданы учебные патроны.

Выстрел для подствольных гранатомётов СтрайкАрт ВОГ-25С (SA VOG-25S)
