Рулевое и тормозное управление «ЗИЛ-433362»

Рулевой механизм «ЗИЛ-433362» оснащён гидравлическим усилителем. Рабочая пара – это винт с гайкой на циркулирующих шариках. Передаточное число – 20.
Тормозная система на автомобиле данной марки – трёхконтурная, классической конструкции.

Тормозные механизмы барабанного типа и на передних, и на задних колёсах, с двумя внутренними колодками и разжимным кулаком, установленные на всех колесах.

Стояночная тормозная система с пружинными энергоаккумуляторами на заднем мосту. Тормозной привод пневматический, раздельный на тормозные механизмы переднего и заднего мостов, на последнем — автоматическое регулирование тормозных сил.

Рама, подвеска, ходовая часть

Несущей основой всей конструкции автомобиля является рама, собранная из двух цельноштампованных стальных лонжеронов, каждый из которых снабжён сечением швеллера. Эти продольные части объединены в пяти местах балками-поперечинами из стали той же марки.

Передняя их пара дополнена гидравлическими двусторонними амортизаторами телескопического типа. Задние рессоры, испытывающие повышенную нагрузку в загруженной автомашине, усилены дополнительными металлическими листами.

Шасси, применяемые с автопоездами, также оснащаются особым комбинированным краном для подключения тормозных систем прицепа.

Что делать, если сломался сувальдный замок?

Многие интересуются, как открыть железную дверь, если заклинило замок сувальдного типа. Этот тип механизма изначально спроектирован изготовителем так, что его можно починить самостоятельно. Наиболее дешевые модели запирающих устройств, которые были сделаны в Китае или России, после поломки уже не подлежат ремонту. Причина в том, что в комплекте к замку не предусмотрены запасные сувальды. В таких изделиях невозможно перепрограммировать секрет. Если такой замок пришел в негодность, то выход один: этот выбросить и купить новый, более качественный, поскольку ремонт такого устройства может обойтись гораздо дороже, нежели покупка другого.

В случае, когда сувальдный замок был высокого качества, импортный, то его отремонтировать можно своими силами без вызова специалистов. В комплекте к таким запорным устройствам всегда идут запасные сувальды, а также пошаговая инструкция, которая поможет их заменить.

Чтобы это сделать, необходимо, не снимая устройство с двери, аккуратно вскрыть замочный корпус, затем достать сломанные или изношенные сувальды и руководствуясь инструкцией установить новые (запасные). После этого для открытия замка нужно будет использовать ключи из того комплекта, что прилагались к набору.

Двигатель

ЗИЛ 4334 комплектовался различными агрегатами:

• дизельный мотор Д-245.30 с промежуточным охлаждением, жидкостной системой охлаждения, непосредственным впрыском горючего и турбонаддувом. Силовая установка отвечает требованиям стандарта Евро-3. Чугунный блок цилиндров обеспечивает высокую надежность агрегата. Мотор Д-245.30 является одним из основных двигателей, используемых для автомобиля. Характеристики: рабочий объем – 4,75 л, номинальная мощность – 115 (156) кВт (л.с.), максимальный крутящий момент – 515 Нм, количество цилиндров – 4 (рядное расположение). Средний расход топлива – 32 л/100 км (смешанный цикл);
• бензиновый агрегат ЗИЛ-508300 собственного производства с жидкостным охлаждением. Устанавливается на большинство современных версий ЗИЛ 4334. Система питания построена на основе карбюратора. Данный мотор соответствует нормам Евро-3. Характеристики: рабочий объем – 6 л, номинальная мощность – 98,7 (134) кВт (л.с.), максимальный крутящий момент – 377 Нм, степень сжатия – 7,1. Агрегат имеет 8 цилиндров с V-образным расположением;
• дизельный мотор ЗИЛ-6451 с жидкостным охлаждением. Применяется для модели ЗИЛ 433420 и отличается повышенной тягой. Характеристики: рабочий объем – 8,74 л, номинальная мощность – 125 (170) кВт (л.с.), максимальный крутящий момент – 491 Нм, степень сжатия – 18,5. Агрегат имеет 8 цилиндров (V-образное расположение);
• дизель ЗИЛ-645. Флагманский мотор, который устанавливается на модификацию ЗИЛ 433430. Мощность агрегата составляет 136 (185) кВт (л.с.);
• бензиновый двигатель ЗИЛ-508.10. Используется на модели ЗИЛ 433440. Мощность мотора – 110 (150) кВт (л.с.);
• дизель ЗИЛ-0550. Агрегат имеет мощность 97 (132) кВт (л.с.), устанавливается на версию ЗИЛ 433450;
• дизельный мотор Caterpillar с мощностью 125 (170) кВт (л.с.). Данным агрегатом комплектуется исключительно удлиненная версия ЗИЛ 4334KO.

Автомобиль оснащался 2 топливными баками (170 л каждый). Запас хода составлял свыше 1000 км.

Подвеска и мосты ЗИЛ-157

• Подвеска передняя: полу-эллиптическая рессора с телескопическими амортизаторами;
• Подвеска задняя: балансирная на полу-эллиптических рессорах;
• Мосты: с полуосями и дифференциалами;
• Привод: карданный;
• Карданы, 5 шт.: 1 – от МКП к раздатке, 2 – к передней оси, 3 – к средней оси, 4,5 – к задней оси через подшипниковый узел;
• Клиренс передней оси: 0,31 м; клиренс средней и задней осей – 0,35 м;
• Рулевой механизм: глобоидальный, червячный, с тремя гребнями на ролике;
• Передаточное число: 23,5

Мосты данного грузовика независимо от модификации, оснащены тремя однотипными ходовыми агрегатами. Это полу-осевые мосты с дифференциалами. Передаточные числа шестерен идентичны для всех трёх балок.

Кронштейны крепления рассчитаны на рессоры элиптического типа. Традиционно суровые условия эксплуатации ЗИЛ-157, мосты которого испытывают серьёзную нагрузку, подвели разработчиков к поиску решений, повышающих надёжность подвесок автомашины.

Была придумана достаточно простая и надёжная схема, которая предусматривала установку амортизаторов гидравлического типа. Все полуоси автомобиля состыкованы со ступицами колёс, а чугунные барабаны стали частью достаточно эффективной тормозной системы 157-го.

Колодки из универсального материала «фередо» всегда работали безупречно. При резком торможении машина практически никогда не оставляла следов от протекторов на дорожном покрытии, остановка была достаточно плавной и без рывков, которые зачастую сопровождают торможение большегрузных автомобилей.

Передний мост ЗИЛ-157 оснащён шарнирами типа «Бендикс/Вейсс», которые имеют равные угловые скорости. Также водители имеют возможность отключения переднего моста. К каждому мосту подведён свой карданный вал. Тормоза действуют на все шесть колёс и имеют пневматический привод.

Общая информация

Покупателям доступно два варианта машины: бортовой и шасси. В дополнительные опции входит установка модернизированной кабины, которая удлинена и рассчитана на семерых человек. Отдельной моделью, выпускаемой заводом имени Лихачёва, является пожарная автоцистерна, оснащённая насосом.

За долгую историю автомобиль использовал различные силовые установки российской и зарубежной сборок. В 2020 году предприятие зафиксировало два основных двигателя, которыми оснащается транспорт: дизельный ММЗ Д-245.30, отвечающий стандартам Евро-3, и карбюраторный ЗиЛ-508300.

Необходимость создания нового грузового авто, работающего на трёх осях с полным приводом, появилась в 80-х годах прошлого столетия. Уже в 1990 году собрали опытный образец с индексом «433410». Он оснащался улучшенным шасси от 131-й модели и кабиной 4331, выпуск которой начался в 1987 году. В 1994 году на конвейер поставили две модификации: 433420 (бортовой) и 433422 (шасси).

В 2000 году автолюбители поставили эксперимент качества ЗиЛ-4334. Через всю планету три грузовика проехали маршрут длиной 45 тысяч километров. Все машины доехали до пункта назначения. Нынешнее поколение моторов, описанных выше, появилось в автомобилях в 2002-2004 годах. В 2002 году появилась модификация с удлинённой кабиной, в которой есть спальное место. Она работает на зарубежном силовом агрегате Caterpillar.

Стандартное оборудование шасси ЗИЛ-433442

Сцепление

• Однодисковое, герметизированное.
• Диаметр ведомого диска 340 мм, с УКФН.
• Гидравлический привод с пневмоусилителем.

Коробка передач

• Пятиступенчатая.
• Передаточные числа коробки передач: первой — 7,44
• второй — 4,10
• третьей — 2,29
• четвертой — 1,47
• пятой — 1,00
• заднего хода — 7,09

Синхронизаторы на II, III, IV, V передачах.
Управление коробкой передач — качающимся рычагом.
Допускается отбор мощности от правого люка до 22 кВт.

Раздаточная коробка

• Двухступенчатая с муфтой включения переднего моста.
• Передаточные числа: 2,08 и 1,00.
• Управление передачами — рычагом через систему тяг.
• Электропневматический привод включения переднего моста.
• Допускается отбор мощности от верхнего люка до 44 кВт.

Ведущие мосты

• Двухступенчатые с проходным промежуточным мостом.
• Главная передача — двойная, с парой спирально-конических и парой косозубых цилиндрических шестерен.
• Общее передаточное число — 6,73.
• Дифференциалы шестеренчатые, конические с четырьмя сателлитами.
• Привод ведущих колес переднего моста через полуоси с шарнирами равных угловых скоростей.

Карданная передача

• Четыре карданных вала: привода раздаточной коробки, среднего, заднего и переднего мостов.
• Каждый карданный вал с шлицевым соединением и двумя шарнирами на игольчатых подшипниках.

Рулевое управление

• Рулевой механизм с гидравлическим усилителем.
• Рабочая пара — винт с гайкой на циркулирующих шариках.
• Передаточное число — 20.

Тормозная система

• Тормозные механизмы барабанного типа с двумя внутренними колодками и разжимным кулаком, установленные на всех колесах.
• Стояночная тормозная система с пружинными энергоаккумуляторами на заднем мосту.
• Тормозной привод пневматический, раздельный на передний мост и заднюю тележку.

Система электрооборудования

• Однопроводная, с номинальным напряжением 12 В.
• Стартер напряжением 12 В, с электромагнитным тяговым реле и дистанционным управлением.
• Одна аккумуляторная батарея напряжением 12 В.
• Генератор переменного тока со встроенным выпрямителем (14 В, 110 А).

Кабина ЗИЛ-433442

• Трехместная, двухдверная.
• Сиденье водителя отдельное, имеет механизм подрессоривания с регулируемой жесткостью в зависимости от массы водителя. Кроме того, регулируется положение сиденья в продольном направлении, а также углы наклона спинки и подушки.
• Пассажирское сиденье двухместное нерегулируемое.
• Стеклоочиститель трехщеточный с электрическим приводом.
• Омыватель ветрового стекла — насос с электроприводом.

Исправления[править | править код]

История модели ЗИЛ-431410

ЗИЛ-130 считался (причём вполне заслуженно) моделью настолько совершенной, что его модернизация происходила не революционным, а эволюционным путём. И, хотя во внешнем облике существенных изменений не отмечалось, нововведения были регулярными и существенными.

Каждые три года, с начала 70-х, ЗИЛ-130 проходил государственную аттестацию на Знак качества. И эти мероприятия не были простой формальностью: нельзя было пройти аттестацию без значительных улучшений и нововведений в конструкции. Повышалась грузоподъёмность, маневренность, точность управления автомобилем. Вот и модификация 1986 года, – ЗИЛ-431410, был внешне всё тот же сто тридцатый, «только лучше». С новым мотором и рядом других отличий, о которых пойдёт речь в следующем разделе.

ЗИЛ-431410 производили в столице девять лет, с января 1986 года. «Последний из могикан» московского племени сто тридцатых – ЗИЛ-431410 сошёл с конвейера Завода имени Лихачёва 30 декабря 1994 года.

Однако это ещё не стало полным прекращением производства данной модели. С 1991 года выпуск ЗИЛ-431410 производился также в городе Новоуральске Свердловской области, на автомоторном заводе, который до этого собирал только армейский ЗИЛ-131.

Это – ЗИЛ-431410 с «московской пропиской».

Разумеется, масштабы этого предприятия с лихачёвским заводом несопоставимы, но тоже достаточно внушительны. Производственные мощности новоуральского автомоторного завода рассчитаны на изготовление 20 тысяч грузовиков и 40 тысяч двигателей в год! Оборудование завода позволяет самостоятельно изготавливать все узлы и агрегаты обоих семейств – и 131-го, и 130-го, за исключением редукторов ведущих мостов, которые поставляются извне.

Самобытность облику ЗИЛ-431410, выпускаемого в Новоуральске, придали оперение и передняя часть от ЗИЛ-131, внешне превратившие машину в своеобразный гибрид 130-го и 131-го ЗИЛов. В XXI веке автомоторный завод в Новоуральске стал называться «АМУР» (Автомобили и моторы Урала), а ЗИЛ-431410 был присвоен производственный индекс АМУР-53131 (4х2); его мотору ЗИЛ-508.10 – АМУР-456.10.

А это – с новоуральской, 90-х годов выпуска, ещё с надписью «ЗИЛ» на капоте. Кстати, впечатляющий тюнинг!

Технические характеристики

Габаритные размеры:

• длина – 7186 мм;
• ширина – 2420 мм;
• высота – 2760 мм;
• колесная база – 3400 (+1250) мм.
• дорожный просвет – 330 мм;
• передняя колея – 1820 мм;
• задняя колея – 1820 мм;
• минимальный радиус поворота – 10200 мм.

Габариты платформы:

• длина – 3810 мм;
• ширина – 2420 мм;
• высота – 600 мм.

Снаряженная масса автомобиля равняется 6955 кг, полная масса с лебедкой – 11170 кг. Допустимая масса в составе автопоезда 15370 кг, масса прицепа – 4200 кг. Машина имеет грузоподъемность 3750 кг.

Автомобиль способен набирать скорость до 90 км/час. До 60 км/час ЗИЛ 4334 разгоняется за 31,5 сек. Предельная глубина преодолеваемого брода – 900 мм, в случае предварительной подготовки – 1400 мм. Машина способна подниматься по поверхности с крутизной до 35 градусов.

https://youtube.com/watch?v=XCw7TMdryj0

Модификации

Существует несколько модификаций ЗИЛ-4331:

• самосвал;
• тягач;
• бортовой;
• с манипулятором;
• пожарный.

Самосвал

Самосвал оборудован двигателем ЗИЛ-645 и заниженным компрессором, который опускается под капотом. Такой транспорт отличается высоким уровнем проходимости, поэтому его можно использовать даже в условиях бездорожья.

ТТХ этой модификации:

Габариты	Длина — 6370 мм Ширина — 2500 мм Длина — 2655 мм
Колея	По передним колесам — 1930 мм По задним колесам — 1850 мм
Клиренс	330 мм
Полная масса	4820 кг
Максимальный вес поднимаемого груза	6000 кг
Объем бака для топливной жидкости	165 л
Мощность двигателя	185 лошадиных сил
Наибольший крутящий момент	377 Нм
Максимальная транспортная скорость	95 км/ч
Коробка передач	Механическая, 9 ступеней
Рабочий объем мотора	8,74 л
Количество цилиндров	8
Число клапанов	16
Средний расход дизеля	30 л на 100 км
Международный экологический стандарт	Евро-2
Количество мест в кабине	3
Колесная формула	4*4

Тягач

Седельный тягач ЗИЛ-442100 используется для транспортировки различных грузов по любым видам дорожного покрытия. Здесь установлен дизельный двигатель ЗИЛ-645.

Технические показатели и параметры модели:

Общее число колес	4
Количество ведущих колес	2
Снаряженная масса	5025 кг
Давление, оказываемое на переднюю ось	29250 кгс
Нагрузка на заднюю телегу	21000 кгс
Нагрузка, оказываемая на седельно-сцепной механизм	6200 кгс
Полная масса	11450 кг
Автопоезд	23500 кг
Допустимый вес прицепного устройства	18175 кг
Внешний габаритный радиус поворота	6900 мм
Наибольшая скорость движения	85 км/ч
Средний расход дизельного топлива на 100 км	24,4 л
Объем топливного бака	170 л
Количество цилиндрических деталей	8
Степень сжатия	18,5
Мощность	185 л.с.
Крутящий момент	510 Нм

Бортовой

Бортовой автомобиль ЗИЛ-433180 используется в составе автопоезда для перевозки различных типов груза. Эта модель отличается нестандартной маской капота и облицовкой радиатора, выполненной из пластика.

У силового агрегата 8 цилиндров, которые расположены V-образно. Мотор оснащен жидкостной системой охлаждения.

Технические показатели и характеристики модификации:

Колесная формула автомобиля	4*2
Максимальная масса перевозимого груза	8000 кг
Снаряженная масса	6200 кг
Нагрузка на передние колеса	3170 кгс
Нагрузка на задний мост	3030 кгс
Общий вес	14500 кг
Автопоезд	26000 кг
Габаритные размеры грузовой платформы	Длина — 4692 мм Ширина — 2326 мм Высота — 575 мм
Внешний габаритный радиус поворота	8000 мм
Скорость	До 90 км/ч
Объем бака для топливной жидкости	170 л
Рабочий объем двигателя	7,12 л
Степень сжатия	17
Мощность силового агрегата	178 л.с.
Крутящий момент	708 Нм
Частота вращения коленчатого вала	3200 об./мин.
Диаметр ведомого диска	380 мм

С манипулятором

ЗИЛ с манипулятором используется для подъема груза, а также для выполнения монтажных работ. Крановая установка оборудована лебедкой переднего типа. Максимальный вес поднимаемого установкой груза — 3500 кг.

Технические данные:

Максимальная грузоподъемность	3500 кг
Рабочий объем мотора	17 л
Диаметр цилиндрических элементов	114 мм
Ход поршневой части	113 мм
Мощность силового агрегата	175 л.с.
Количество оборотов коленчатого вала	3200 в минуту
Степень сжатия	16,5
Передаточное число коробки передач	7
Наибольший крутящий момент	702 Нм
Колесная база	3350 мм
Объем топливного бака	170 л
Вместительность системы охлаждения	50 л
Расстояние дорожного просвета	330 мм
Размер шин	9.00R20
Вес двигателя	85 кг
Габаритные размеры транспорта	7040*2500*2480 мм
Средний расход топлива	37 л

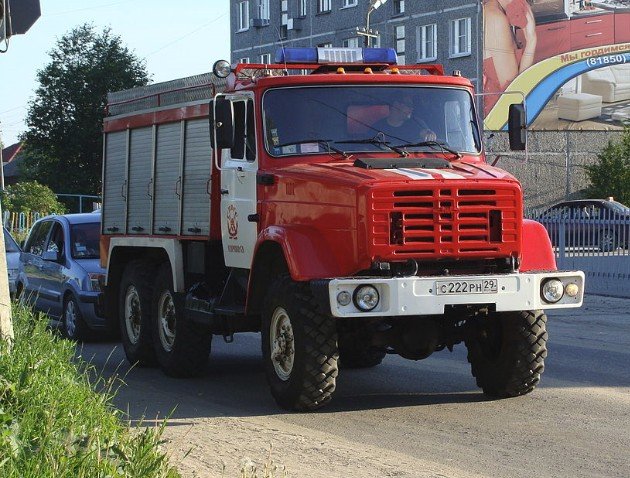

Пожарный

Пожарный автомобиль оснащен цистерной АЦ-3,2-40. Объем водного бака этого оборудования составляет 3200 л, а пенного бака — 200 л. При давлении системы в 10 Бар производительность шланга составляет 3000 л в минуту. Дальность подачи струи — 70 м.

Параметры и показатели транспорта:

Общее число колес	4
Количество ведущих колес	2
Снаряженная масса	5525 кг
Давление, оказываемое на переднюю ось	29250 кгс
Нагрузка на заднюю телегу	21000 кгс
Нагрузка, оказываемая на седельно-сцепной механизм	6200 кгс
Полная масса	13450 кг
Дорожный просвет	265 мм
Внешний габаритный радиус поворота	6900 мм
Наибольшая скорость движения	90 км/ч
Средний расход дизельного топлива на 100 км	34,4 л
Объем топливного бака	260 л
Количество цилиндрических деталей	8
Степень сжатия	18,5
Мощность	245 л.с.
Крутящий момент	710 Нм

Доработка старого самосвала ЗИЛ: дизельный двигатель + полный привод от ЗИЛ-131

Я вам уже рассказывал про некоторые проекты мастерской Командор. Но их настолько много, что сегодня вы увидите еще один довольно любопытный грузовик.

В мастерскую прибыл самосвал ЗИЛ-ММЗ-45085 с бензиновым карбюраторным двигателем. Согласно задачам от заказчика нужно было заменить мотор на дизельный и превратить его в полноприводный.

На фотографии ниже вы видите самосвал в том состоянии, в котором он прибыл в мастерскую. Штатный бензиновый двигатель уже демонтирован.

В качестве нового «сердца» был выбран дизельный двигатель Д-245.9Е1 мощностью 136 л.с. и крутящим моментом 460 Нм, оснащенный промежуточным охлаждением воздуха.

Таким силовым агрегатом комплектовался, например, МАЗ-4370, известный, как «Зубренок».

Новый двигатель без особых проблем влез в просторное подкапотное пространство ЗИЛа. Сюда же поместился дополнительный радиатор охлаждения воздуха.

Следующим шагом стала установка полноприводной трансмиссии, созданная на узлах армейского грузовика ЗИЛ-131.

Например, установлена 131-я раздаточная коробка с передней и задней поперечинами. Тут же установлен КОМ привода насоса гидросистемы.

Это, вероятно, один из самых сложных этапов доработки конструкции.

Передний и задний мост взяли также от ЗИЛ-131, но корпус заднего моста был значительно усилен.

Усиление заднего моста — необходимость. Ведь теперь он будет работать в качестве самостоятельной единицы, а не вместе со вторым мостов в виде балансирной тележки.

На заднем мосту также появились энергоаккумуляторы от КамАЗа.

Пришлось изготовить новые карданные валы. Всего три штуки: передний, задний и вал между коробкой передач и раздаточной коробкой.

Электрооборудование грузовика переведено на 24 вольта. Установлена система централизованной подкачки шин.

По компоновочным соображением изменена конструкция гидросистемы подъема кузова. Например, вместо одного гидроцилиндра теперь тут их два.

Привод насоса подъема кузова осуществляется от КОМ раздаточной коробки. Бак гидросистемы также был увеличен.

Финальными штрихами стала установка вертикального глушителя, внедорожных шин Кама-1260 425/85-R21 и покраска кабины и кузова в белый цвет.

Получился довольно оригинальный и универсальный самосвал. Да, его грузоподъемность несколько меньше, чем у серийного, зато новый двигатель и полноприводная трансмиссия открывает гораздо больше возможностей для применения самосвала.

• Энциклопедия УАЗоидов, ч.7
• «Бетонозавр жуёт арматуру» — психология брутальной архитектуры СССР

Старый, но очень надежный Советский двигатель от Волги до УАЗа, ЗМЗ 402

В наше время очень много людей интересуются и занимаются автомобилями или мотоциклами, да лучше сказать техникой. Благо в современном мире есть и средства и предложения, которыми пестрит рынок,… Читать подробнееПоделись!

Устройство

Колесная формула ЗИЛ 4334 – 6 на 6. При этом средний мост выступает в качестве промежуточного, через него усилие передается на задний мост. Передний мост является отключаемым. Все мосты автомобиля блокируемые. Подвеска ЗИЛ 4334 зависимая. Спереди используются рессоры с гидроамортизаторами, на среднем и заднем мосту – рессорно-балансирная схема. В стандартном исполнении машина комплектуется шинами с регулировкой давления и грунтозацепами в виде косой «елочки». Данные особенности повышают проходимость автомобиля.

ЗИЛ 4334 оснащается 5-ступенчатой механической коробкой передач, в которой синхронизация отсутствует только на пятой скорости. Для сокращения усилия нажатия на педаль сцепления используется однодисковая компоновка с гидроприводом с пневматическим усилением. Раздаточная коробка включает 2 ступени переключения и выполняет привод 3 мостов. ЗИЛ 4334 отличается новым механизмом раздаточной коробки с автоматом для управления подключением переднего моста. Возможность принудительного включения у него сохранилась. В раздаточной коробке также имеется люк для отбора мощности с целью подключения специальных агрегатов (предельный уровень отбора – 60 л.с.).

Тормозная система представлена барабанными механизмами с одноконтурным пневмоприводом и возможностью подключения прицепа. В ее состав входит специальный влагомаслоотделитель, очищающий воздух от примесей, имеющихся в пневмоприводе. Без обслуживания устройство может работать на протяжении 2 лет.

Напряжение в сети составляет 24 В. Электросистема ЗИЛ 4334 предполагает наличие 2 аккумуляторов.

Автомобиль оснащается стальной кабиной с торсионной подвеской, дополненной гидроамортизаторами. Достаточно просторный салон имеет возможности для размещения 3 человек. Водительское кресло регулируется по расстоянию до руля, высоте и жесткости. Также оно имеет механизм подрессоривания, что позволяет комфортно чувствовать себя на протяжении длительного периода работы.

Рулевое колесо настраивается по углу наклона и высоте и имеет гидравлический усилитель. Кабина оборудована системой вентиляции и отопления. Салон обладает хорошей теплоизоляцией и защитой от шумов. Наружные зеркала имеют встроенный электроподогрев, предохраняющий от запотевания и замерзания.

Крылья и капот сделаны в виде единого узла, что облегчает доступ к основным элементам, требующим обслуживания. В передней области автомобиля может монтироваться лебедка, оборудованная приводом от коробки передач (тяговое усилие – 5000 кг).

File usage on Commons

Технические характеристики бортового ЗИЛ-433430,ЗИЛ-433420*

Колесная формула	6х6
Масса перевозимого груза, кг	3750
Масса снаряженного автомобиля, кг	7120
Распределение нагрузки на дорогу от снаряженной массы через шины, Н (кгс)	передних колес	37400 (3740)
задней тележки	33800 (3380)
Допустимая полная масса автомобиля, кг	11170
Распределение нагрузки на дорогу от полной массы через шины, Н (кгс)	передних колес	40400 (4040)
задней тележки	71300 (7130)
Допустимая полная масса буксируемого прицепа, кг	4200
Полная масса автопоезда, кг	15370
Внутренние размеры платформы, мм	длина	3600
ширина	2322
высота бортов	346
Радиус поворота, м	10,2
Максимальная скорость, км/ч	85
Контрольный расход топлива при V=60 км/ч,л/100 км	24
Вместимость топливных баков, л	2 x 170

* ЗИЛ 433420 — модификация для министерства обороны.

Технические характеристики, конструкция

Основная рабочая сила скрывается в двигателе серии М8. Он способен развивать мощность, равную 170 лошадиным силам. Характерно применение верхнеклапанной охлаждающей системы. 90 километров в час – максимум скорости, которую может развивать техника.

Благодаря мощности техника легко преодолевает преграды:

1. Подъёмы на твёрдой дороге, с уклоном до 35 градусов.
2. 1,4-метровые преграды на воде.

Силовой агрегат дополняется 5-ступенчатой коробкой передач механического типа. К основным механизмам можно также отнести раздатку с двумя ступенями. Эти детали есть и у ЗИЛ 433420. 24 Вольта – стандартная мощность для электрооборудования у любых видов модификаций. Генератор с двумя аккумуляторами – основной источник электричества. Качество соединений, электролитный уровень – минимум параметров, требующих проверки для стабильной работы электрической цепи.

Обязательно почитайте: Купить тягач Вольво в России

Состояние следующих основных частей фиксируется на приборной панели:

1. Генераторы.
2. Тормоза.
3. Воздушное давление и так далее.

Лонжероны 8-миллиметрового размера дополняют главную раму. Они определяют некоторые технические характеристики ЗИЛ 4334.

Сцепление организует соединение мотора с другими составляющими системы.

В конструкцию этой части тоже входят несколько деталей:

1. Пружины с периферийным расположением.
2. Пневмоусилитель.
3. Гидропровод. Он есть и у серии Кунг.

Все скорости синхронизированы друг с другом, первая – единственное исключение. Привод трёх мостов регулируется раздаточной коробкой. Две скорости не могут включиться одновременно, ведь конструкция также идёт в комплекте с механизмом блокировки, выполненном по шариковому типу. Независимая подвеска с колёсами способствует высокой проходимости.

Грузовик используется в разных службах

О стандартной комплектации

Именно она появилась на рынке самой первой. Все остальные варианты были разработаны спустя некоторое время. Модификации влияют и на то, какой будет цена на ЗИЛ 4334.

О кабине и внешнем оборудовании

Стандартная комплектация включает трёхместную кабину, достаточно просторную и комфортабельную.

Есть два дополнительных узла, связанных с этим местом:

1. Гидравлический амортизатор.
2. Собственная подвеска.

Регулировка положения сидений для водителей выполняется в нескольких вариантах:

1. Высота.
2. Расстояние между колесом руля и рычагами.
3. Жёсткость, конкретная степень. Пожарные ЗИЛЫ 4334 не стали исключением из правил.

Тепло-, шумоизоляция, отопление и вентиляция – моменты, которым инженеры уделили больше всего внимания. Характерно рациональное, удобное расположение всех приборов, связанных с управлением. Встроенная система отопления защищает зеркала от конденсата при любых температурах. Благодаря видео в интернете при изучении характеристик автомобиля проблем не возникает.

В виде единого узла выполняются крылья с капотом. Доступ к агрегатам из силовой установки благодаря этому облегчается. Передняя часть рамы может дополняться специальной лебёдкой. Её тяговое усилие достигает 5 килограмм при различных условиях. Фото в интернете подтверждают такую возможность.

Обязательно почитайте: ЗИЛ 157 с консервации в военных частях

Узлы и агрегаты

Грузовые автомобили оборудуются такими видами приспособлений:

1. Рама, с усиленными до 8 миллиметров лонжеронами.
2. Раздаточная коробка, двухступенчатая.
3. Усиленная механическая коробка передач. Манипулятор добавляется при желании.

Система с автоматическим управлением контролирует мост впереди. Использование нулевой передачи приводит к переключению самостоятельного характера. Мост спереди предполагает принудительное включение, когда участок дороги скользкий. На панели есть специальный переключатель, замыкающий цепь. Так работает и любой военный ЗИЛ 4334. Специальные люки участвуют в монтаже приборов по отбору мощности.

ЗИЛ имеет хорошую проходимость по бездорожью

Техника снабжается тремя мостами, все они ведущие. Средний мост – единственная промежуточная деталь, его сила нужна, чтобы дополнить задний мост. Ведущие мосты увеличивают возможную нагрузку, если брать принудительную силу.

Аналоги

Всего доступно две основные версии ЗИЛ-4334. Речь идёт о бортовом грузовике и модели, с помощью которой легко монтируются разные надстройки. Стандартные кабины – трёхместные, но их можно сделать 7-местными.

К концу 2015 года на рынке присутствовало уже 4 модификации, две из них – с бензиновым мотором, ещё две – с дизельным. Отдельно существовали и пожарные цистерны, обладающие примерно такими же характеристиками. Самосвал предполагал и другие модификации.

Особенности ЗИЛ-431410 и его эксплуатация

Наиболее распространённой модификацией грузовика ЗИЛ является бортовой тягач. Чаще всего их можно встретить в сельской местности. Кабина автомобиля сделана цельнометаллической, но её главная проблема – это коррозия

При покупке автомобиля нужно обращать внимание на общее состояние кабины, самое главное в грузовике – это рама

Если она в отличном состоянии, то неважно, как выглядит кабина, так как её можно подварить

Лобовое стекло в машине панорамного типа. Для его очистки используется встроенный омыватель, который работает в паре с двумя стеклоочистителями, оснащёнными электроприводом. Гидроусилитель руля облегчает управление тяжёлой машиной. Сиденье водителя имеет возможность регулировки в трёх положениях, что является редкостью для советских грузовиков.

В задней части машины под грузовой платформой установлен специальный ящик для инструментов, которые обязательно должны быть в арсенале каждого водителя отечественного грузовика. Щиток приборов ЗИЛ-431410 более совершенен по сравнению с ЗИЛ-130. В задней части машины имеется специальная розетка, предназначенная для подключения электрооборудования прицепа.

ЗИЛ-431410, как и большинство отечественных автомобилей, представляет собой настоящий конструктор для людей, увлечённых модернизацией. Если приобрести нужную модификацию не удастся, всегда можно сделать её на базе стандартного бортового грузовика. Правда поставить на учёт такую самоделку будет достаточно сложно, но если исполнение будет безукоризненным, это возможно.

ЗИЛ-130 и его преемник ЗИЛ-431410 был популярен не только на просторах СССР, но и во многих зарубежных странах. В настоящее время эти машины можно встретить на Кубе, в Афганистане, Индии и еще в ряде стран третьего мира.

Французский Иностранный легион

Ранение

Красноармейцы прозвали его Белой Смертью. На него, как, впрочем, и на других, началась охота, к которой привлекли лучших снайперов Советского Союза. В самом начале марта 1940 года он получил тяжелое ранение. Разрывная пуля попала ему в нижнюю часть лица, разворотила скулу и раздробила кости. Потеряв сознание, снайпер пришел в себя только через неделю. Лечение было тяжелым и долгим. Он выдержал много операций и выжил. Из-за ранения он не участвовал в войне 1941-1944 гг. Но получил звание второго лейтенанта. На послевоенных фото Симо Хяюхя видно, что его лицо сильно отличается от изображений на предвоенных снимках.

История создания МАЗ-6303

История модели МАЗ-6303 началась еще в 1965 году. Именно тогда белорусские конструкторы начали делать первые шаги на пути к созданию полноценных трехосных грузовиков повышенной грузоподъемности. Необходимость создания таких автомобилей обуславливалась интенсивно увеличивающимися объемами грузоперевозок, а также плохим качеством и недостаточной разветвленностью дорог того времени.

Свои первые наработки в сегменте трехосных большегрузов инженеры воплотили в бортовом МАЗ-516 с вывешиваемой задней осью, седельных тягачах МАЗ-520 и 515, а также в бортовом магистральном тягаче с проходным средним мостом МАЗ-514.

Как показали испытания, эти экспериментальные модели были еще очень далеки от совершенства, несмотря на свою перспективность. В частности, увеличение грузоподъемности автомобилей требовало использования более мощных двигателей, усовершенствования задней подвески, перекомпоновки шасси и т.д.

В течение последующих лет эти модели претерпели множество изменений, но судьба каждой из них сложилась по-разному. Так, например, первая партия усовершенствованных МАЗ-516 сошла с конвейера в 1969 году. С 1970 по 1981 год продолжался выпуск модернизированных МАЗ-516А и 516В. МАЗ-515 и 520 так и не вышли в серийное производство, зато концепция рулевого управления последнего была позже использована конструкторами при создании МЗКТ-6515. Испытания МАЗ-514 прошли в 1969 году, но мощности шестицилиндрового двигателя ЯМЗ-236 для модели, которая должна была работать в составе автопоезда, оказалось недостаточно, поэтому первая промышленная партия с 270-сильным мотором ЯМЗ-238Е была выпущена только в 1974 году.

В последующие 10 лет конструкторы МАЗ плодотворно работали над созданием мощных и многофункциональных грузовиков, и к началу 90-ых годов предприятие уже имело в запасе несколько довольно удачных моделей нового поколения большегрузных автомобилей. Именно этот факт помог автозаводу не только более-менее спокойно перенести экономический кризис, вызванный распадом СССР, но и продолжить разработку и выпуск новых автомобилей, которые так требовались в то время для поддержания конкурентоспособности МАЗ.

Бортовой МАЗ-630305

Одной из таких ярких и свежих моделей стал мощный бортовой трехосник МАЗ-6303, выделившийся оригинальным техническим решением в виде колесной формулы 6х4. Данный автомобиль изначально создавался под европейские требования, поэтому был, что называется, обречен на успех. Новинка оказалась настолько успешной, что практически все последующие трехосные большегрузы Минского автозавода имели определенную «родственную связь» с МАЗ-6303.

На базе этой модели были созданы такая автоспецтехника, как МАЗ-630168 (6х2), МАЗ-6317 (6х6), мощный МАЗ-630326 лесовоз, крупный тягач для работы в составе автопоезда грузоподъемностью до 67 тыс. кг и прочие версии.

Примечания

1. ↑
2. Годовой отчёт АМО-ЗИЛ.

Какой можно сделать вывод?

Выпуск ЗиЛ-4334 закончился в 2014 году. Несколько месяцев назад появилась информация, что производство хотят возобновить. За последнее время конструкцию доработали: усовершенствовали двигатель (теперь он соответствует экологическим стандартам Евро-4), кабина получила стеклопластиковое оперение и другие незначительные изменения. Руководство предприятия планирует завоевать интерес, с помощью высокой проходимости и невысокой стоимостью, не только российского потребителя, но и иностранного.

Автомобиль ЗиЛ-4334 — популярный грузовик среди российских покупателей. Он обладает приемлемой ценой и высокими эксплуатационными характеристиками. Его использовали не только в военной, но и в гражданской сферах. Наибольшую популярность получил в сельском хозяйстве. Высокая проходимость позволяет по грунтовым дорогам доставлять необходимые грузы и пассажиров в отдалённые районы страны. Также используется для перевозки различных материалов на строительных площадках.

Автор статьи:
Артемов Антон

Любитель оружия и мастер красивого слова.
