Опыт, оплаченный кровью. подствольные гранатометы в боях

Рама, подвеска и ходовая часть ЗИЛ-164

Рама для грузовика собиралась из двух лонжеронов, которые штамповались из стали. Они соединялись между собой мощными поперечными балками с помощью заклёпок. Передний бампер автомобиля закреплялся прямо на раме автомобиля. Там же закреплялись и буксирные круги. В задней части рамы имелось специальное буксирное устройство, предназначенное для буксировки прицепов и других автомобилей. Рама ЗИЛ-164А получила специальные кронштейны на раме, предназначенные для амортизаторов телескопического типа.

Операторы

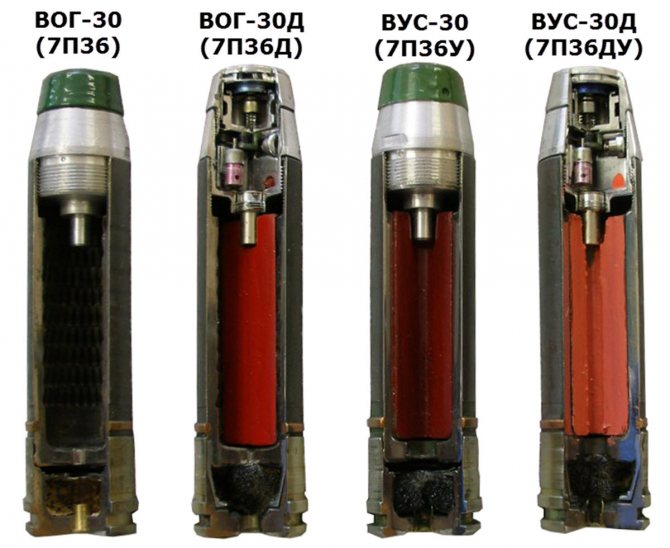

ВОГ-30 (ГРАУ-7П36)

В 1980-ые года конструкторским бюро ГНПП «Прибор» было разработан второе поколение 30-мм ВОГов ВОГ-30. Новый выстрел оказался в 1,5-2 раза эффективней по осколочному действию, упрощена конструкция изготовления корпуса. Стенки корпуса стали изготавливаться холодной штамповкой, во время штамповки на стенки корпусу с внутренней стороны сразу наносились насечки для создания осколков. За счет отсутствия внутренней осколочной рубашки удалось увеличить массу взрывчатого вещества с 36 грамм до 40 грамм. Новый корпус и увеличение ВВ увеличило вероятность летального поражение врага во время взрыва.

Сравнение с американским аналогом

В году были проведены сравнительные испытания гранатомёта ГП-25 с выстрелом ВОГ-25 и 40-мм подствольного гранатомёта М-203, установленного на винтовке М16А1, с выстрелом М-406. Испытания показали значительное преимущество отечественного гранатомёта и выстрела к нему перед аналогичной системой производства США. Выстрелы ВОГ-25 и М-406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу (лежащие ростовые мишени). При этих испытаниях было выявлено, что частота поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3–4 раза выше чем от разрыва осколочной гранаты выстрела М-406. .

Описание

Выстрелы ВОГ-17А и ВОГ-17М состоят из осколочной гранаты, порохового/метательного заряда и головного взрывателя мгновенного действия.

Корпус гранаты стальной тонкостенный, химически зачернён, внутри корпуса имеется осколочная рубашка с полуготовыми осколками (спираль из насечённой проволоки прямоугольного сечения).

Пороховой заряд выстрела ВОГ-17А предназначается для сообщения гранате начальной скорости. Он состоит из гильзы, капсюля-воспламенителя и нитроглицеринового пороха.

Головной взрыватель ударного действия служит для взрыва гранаты при встрече её с целью. Головной взрыватель состоит из ударного (инерционного) и воспламенительного механизмов и предохранительного механизма дальнего взведения.

Взрыватель взводится на расстоянии 10—60 м от дульного среза гранатомёта, что обеспечивает дополнительную безопасность при стрельбе.

Гранаты ВОГ-17А и ВОГ-17М в боевом снаряжении окрашены в чёрный цвет.

Гранаты и СВУ на базе ВОГ-17

• в Болгарии, выпускает ручную гранату AR-ROG, которая представляет собой выстрел ВОГ-17, оснащённый запалом УЗРГМ
• В связи с распространённостью и относительной легкодоступностью боеприпаса ВОГ-17, во время Первой и Второй чеченских войн, они стали использоваться представителями НВФ как самодельные взрывные устройства (СВУ). Получившие от российских военнослужащих ироничное название «хаттабка» (или «хаттабчик») по имени известного полевого командира Хаттаба, гранаты ВОГ-17 использовались в качестве основы для изготовления ручных гранат и противопехотных мин. СВУ на основе ВОГ-17 также применялись террористами для минирования помещений во время терактов на Дубровке и в Беслане.

Модификации

ВОГ-25ИН

Индекс ГРАУ — 7П17И

. Практический выстрел с гранатой в инертном снаряжении, применяется для тренировок и обучения стрельбе,а также приведения ГП-25 к нормальному бою и проверке боя.

ВУС-25

(индекс 7П44У) — учебная граната, применяется для тренировок и обучения.

ВОГ-25П

Индекс ГРАУ — 7П24

, шифр «Подкидыш». Выстрел с «подпрыгивающей» осколочной гранатой, оснащённый взрывателемВГМ-П с вышибным зарядом и пиротехническим замедлителем. Принят на вооружение в 1979 году.

При попадании в преграду выстрел подскакивает и взрывается в воздухе на высоте около 1,5 метров. В сравнении с ВОГ-25, «подпрыгивающий» боеприпас позволяет эффективнее поражать лежащего и находящегося в траншее или окопе противника.

Описание:

• Калибр 40 мм
• Начальная скорость 76 м/с
• Масса 275 г
• Масса ВВ 42 г
• Длина 125 мм
• Дистанция взведения 10 — 40 м
• Время самоликвидации не менее 14 с
• Средняя высота разрыва 75 см

«Гвоздь»

40-мм выстрел «Гвоздь»

с газовой гранатой — предназначен для создания газового облака с непереносимо-допустимой концентрацией ирританта (раздражающего вещества) CS. Состоит на вооружении МВД РФ.

40-мм выстрел с дымовой гранатой ВДГ-40 «Нагар»

— применяется для постановки дымовой завесы.

ВОГ-25М

Модернизированный вариант выстрела ВОГ-25 с осколочной гранатой, частично унифицирован с ВОГ-25ПМ. Разработан в начале 2000-х годов.

ВОГ-25ПМ

Модернизированный вариант выстрела ВОГ-25П с «подпрыгивающей» осколочной гранатой, частично унифицирован с ВОГ-25М. Разработан в начале 2000-х годов.

АСЗ-40

40-мм выстрел акустического действия АСЗ-40 «Свирель»

. Светозвуковая граната нелетального действия служит для временного подавления психоволевой устойчивости живой силы противника. Состоит на вооружении МВД РФ.

В настоящее время имеет место тенденция к дальнейшему расширению типов боеприпасов. Так, на международной оружейной выставке «Defendory-2006» были представлены новые виды гранат:

• ВГ-40МД — выстрел с дымовой гранатой
• ВГС-40-1 — выстрел с сигнальной гранатой (красный огонь)
• ВГС-40-2 — выстрел с сигнальной гранатой (зеленый огонь)
• ВГ-40И — выстрел с осветительной гранатой

Однако нет сведений, что эти боеприпасы были приняты на вооружение или находятся в серийном производстве.

Описание

Выстрелы ВОГ-17А и ВОГ-17М состоят из осколочной гранаты, порохового/метательного заряда и головного взрывателя мгновенного действия.

Корпус гранаты стальной тонкостенный, химически зачернён, внутри корпуса имеется осколочная рубашка с полуготовыми осколками (спираль из насечённой проволоки прямоугольного сечения).

Пороховой заряд выстрела ВОГ-17А предназначается для сообщения гранате начальной скорости. Он состоит из гильзы, капсюля-воспламенителя и нитроглицеринового пороха.

Головной взрыватель ударного действия служит для взрыва гранаты при встрече её с целью. Головной взрыватель состоит из ударного (инерционного) и воспламенительного механизмов и предохранительного механизма дальнего взведения.

Взрыватель взводится на расстоянии 10—60 м от дульного среза гранатомёта, что обеспечивает дополнительную безопасность при стрельбе.

Гранаты ВОГ-17А и ВОГ-17М в боевом снаряжении окрашены в чёрный цвет.

Модификации

ВОГ-25ИН

Индекс ГРАУ — 7П17И

. Практический выстрел с гранатой в инертном снаряжении, применяется для тренировок и обучения стрельбе,а также приведения ГП-25 к нормальному бою и проверке боя.

ВУС-25

(индекс 7П44У) — учебная граната, применяется для тренировок и обучения.

ВОГ-25П

Индекс ГРАУ — 7П24

, шифр «Подкидыш». Выстрел с «подпрыгивающей» осколочной гранатой, оснащённый взрывателемВГМ-П с вышибным зарядом и пиротехническим замедлителем. Принят на вооружение в 1979 году.

При попадании в преграду выстрел подскакивает и взрывается в воздухе на высоте около 1,5 метров. В сравнении с ВОГ-25, «подпрыгивающий» боеприпас позволяет эффективнее поражать лежащего и находящегося в траншее или окопе противника.

Описание:

• Калибр 40 мм
• Начальная скорость 76 м/с
• Масса 275 г
• Масса ВВ 42 г
• Длина 125 мм
• Дистанция взведения 10 — 40 м
• Время самоликвидации не менее 14 с
• Средняя высота разрыва 75 см

«Гвоздь»

40-мм выстрел «Гвоздь»

с газовой гранатой — предназначен для создания газового облака с непереносимо-допустимой концентрацией ирританта (раздражающего вещества) CS. Состоит на вооружении МВД РФ.

40-мм выстрел с дымовой гранатой ВДГ-40 «Нагар»

— применяется для постановки дымовой завесы.

ВОГ-25М

Модернизированный вариант выстрела ВОГ-25 с осколочной гранатой, частично унифицирован с ВОГ-25ПМ. Разработан в начале 2000-х годов.

ВОГ-25ПМ

Модернизированный вариант выстрела ВОГ-25П с «подпрыгивающей» осколочной гранатой, частично унифицирован с ВОГ-25М. Разработан в начале 2000-х годов.

АСЗ-40

40-мм выстрел акустического действия АСЗ-40 «Свирель»

. Светозвуковая граната нелетального действия служит для временного подавления психоволевой устойчивости живой силы противника. Состоит на вооружении МВД РФ.

В настоящее время имеет место тенденция к дальнейшему расширению типов боеприпасов. Так, на международной оружейной выставке «Defendory-2006» были представлены новые виды гранат:

• ВГ-40МД — выстрел с дымовой гранатой
• ВГС-40-1 — выстрел с сигнальной гранатой (красный огонь)
• ВГС-40-2 — выстрел с сигнальной гранатой (зеленый огонь)
• ВГ-40И — выстрел с осветительной гранатой

Однако нет сведений, что эти боеприпасы были приняты на вооружение или находятся в серийном производстве.

Лётно-технические характеристики

Ансат в ВВС

Летающая лаборатория на базе вертолёта Ансат

Источник данных:

• Экипаж: 2(1) пилот
• Пассажировместимость: до 7 пассажиров
• Грузоподъёмность: 1300 кг (внутри салона)
• Длина: 13,543 м
• Длина фюзеляжа без хвостовой балки: 6,91 м
• Высота: 3,56 м
• Колея шасси: 2,5 м
• Максимальная взлётная масса: 3300 кг (гражданский вариант 3600кг).
• Силовая установка: 2 × ТВД Pratt & Whitney РW-207K
• Мощность двигателей: 2 × 630 л. с. (2 × 463 кВт (взлётная))

Габариты грузовой кабины

• Длина: 3,5 м
• Ширина: 1,68 м
• Высота: 1,3 м

Лётные характеристики

• Максимально допустимая скорость: 275 км/ч
• Крейсерская скорость: 250 км/ч
• Практическая дальность: 510 км
• Перегоночная дальность: 635 км (максимальная)
• Практический потолок: 5700 м
• Статический потолок: 3600 м
• Скороподъёмность: 21,5 м/с

Приказ Генеральной прокуратуры РФ от 5 сентября 2011 г. № 277 “Об организации прокурорского надзора за исполнением законов при приеме, регистрации и разрешении сообщений о преступлениях в органах дознания и предварительного следствия”

Гранаты и СВУ на базе ВОГ-17

В связи с распространённостью и относительной легкодоступностью боеприпаса ВОГ-17 во время Первой и Второй чеченских войн, они стали использоваться представителями НВФ как самодельные взрывные устройства (СВУ). Получившие от российских военнослужащих ироничное название «хаттабка» (или «хаттабчик») по имени известного полевого командира Хаттаба, гранаты ВОГ-17 использовались в качестве основы для изготовления ручных гранат и противопехотных мин. СВУ на основе ВОГ-17 также применялись террористами для минирования помещений во время терактов на Дубровке и в Беслане. Впоследствии «хаттабки» находили и в Сирии.

Неизвестно, для чего объединили гранатомётный выстрел и гранатный запал, который всегда дефицитнее само́й гранаты. По одним данным, использовались запалы учебных гранат, не так жёстко учитывавшиеся. По другим — мощность сравнима с РГД-5 при значительно меньшем весе, и можно взять больший боезапас.

В Болгарии фирма «Arcus» стала выпускать «хаттабки» промышленно под названием AR-ROG — это выстрел ВОГ-17, оснащённый запалом УЗРГМ

В ходе вооружённого конфликта на востоке Украины военнослужащими вооружённых сил Украины гранаты ВОГ-17 использовались в качестве противопехотных мин.

Работа частей и механизмов выстрела к гранатомёту

До выстрела жало ударного механизма взрывателя упирается своим буртиком в заслонку предохранительного механизма, удерживаемую от разворота стопором, и поэтому оно не может наколоть капсюль-детонатор. При выстреле от удара бойка затвора по капсюлю-воспламенителю порохового заряда взрывается капсюльный состав и воспламеняются пороховой заряд. Образовавшиеся при сгорании порохового заряда газы выбрасывают гранату из канала ствола. Капсюль-воспламенитель воспламенительного механизма взрывателя при выстреле под действием силы инерции от линейного ускорения гранаты сжимает пружину и накалывается на жало. Луч огня от капсюля-воспламенителя через отверстие во втулке с осью зажигает пороховой состав предохранительного механизма, который на расстоянии 10—30 м от дульного среза ствола гранатомёта заканчивает горение, и стопор, освободившись от порохового состава и поднимаясь под действием пружины, освобождает заслонку; заслонка, поворачиваясь под действием поворотной пружины и центробежной силы, открывает путь жалу ударного механизма. При встрече с целью (преградой) мембрана с колпачком, деформируясь, продвигает стержень с жалом ударного механизма и жало накалывает капсюль-детонатор, который взрывается и вызывает взрыв разрывного заряда гранаты. При этом пружина и корпус гранаты дробятся на осколки, которые и поражают живую силу противника.

Отличия ЗИЛ-164 от ЗИС-150

Новый грузовик создавался на заводе имени Лихачёва в качестве приемника ЗИС-150, который на то время считался достаточно устаревшим. Хотя последние модификации ЗИС-150 практически не отличались от первых ЗИЛ-164, партия требовала не очередной модернизации, а создания абсолютно новой модели, поэтому в 1957 году на базе ЗИС конструкторы создали новый автомобиль.

Его внешность сразу наводила мысли о том, что это модернизированный ЗИС, но некоторые отличия в конструкции моделей всё же имелись:

• Рама автомобиля стала мощнее;
• Двигатель тоже был более мощным;
• Установили карбюратор новой модели;
• Появились телескопические амортизаторы;
• Появилась системе обдува ветровых стёкол;
• Отопитель новой конструкции.

Кроме того, в конструкцию автомобиля было внесено ещё множество различных мелких изменений, которые незаметны с первого взгляда. Например, новый радиатор, более высокие крылья и т.п.

Машина стала выпускаться серийно с 1957 года, и выпускалась до 1964 года. В 1961 году произошла серьёзная модернизация автомобиля, так как на заводе готовились к выпуску совершенно нового грузовика ЗИЛ-130. С 1961 года завод выпускал модель ЗИЛ-164А, который получил часть узлов от новой, более совершенной модели. Последняя модификация получила новое однодисковое сцепление, карданы, тормозной кран. Кроме того, КПП ЗИЛ-164А тоже была взята от модели с индексом 130.

В некоторых источниках указывается, что первые модификации ЗИЛ-164 назывались ЗИС, но это неправда. Завод переименовали в 1956 году, первые автомобили сошли с конвейера только через год после этого, а вот ЗИС-150 действительно назывался ЗИЛ. Последние модели, которые выпускались в 1956 году, имели надпись «ЗИЛ».

Модификации

ВОГ-25ИН

Индекс ГРАУ — 7П17И. Практический выстрел с гранатой в инертном снаряжении, применяется для тренировок и обучения стрельбе,а также приведения ГП-25 к нормальному бою и проверке боя.

ВОГ-25П

Индекс ГРАУ — 7П24, шифр «Подкидыш». Выстрел с «подпрыгивающей» осколочной гранатой, оснащённый взрывателем ВГМ-П с вышибным зарядом и пиротехническим замедлителем. Принят на вооружение в 1979 году.

При попадании в преграду выстрел подскакивает и взрывается в воздухе на высоте около 1,5 метров. В сравнении с ВОГ-25, «подпрыгивающий» боеприпас позволяет эффективнее поражать лежащего и находящегося в траншее или окопе противника.

Описание:

• Калибр 40 мм
• Начальная скорость 76 м/с
• Масса 275 г
• Масса ВВ 42 г
• Длина 125 мм
• Дистанция взведения 10 — 40 м
• Время самоликвидации не менее 14 с
• Средняя высота разрыва 75 см

«Гвоздь»

40-мм выстрел «Гвоздь» с газовой гранатой — предназначен для создания газового облака с непереносимо-допустимой концентрацией ирританта (раздражающего вещества) CS. Состоит на вооружении МВД РФ.

ВОГ-25М

Модернизированный вариант выстрела ВОГ-25 с осколочной гранатой, частично унифицирован с ВОГ-25ПМ. Разработан в начале 2000-х годов.

ВОГ-25ПМ

Модернизированный вариант выстрела ВОГ-25П с «подпрыгивающей» осколочной гранатой, частично унифицирован с ВОГ-25М. Разработан в начале 2000-х годов.

АСЗ-40

40-мм выстрел акустического действия АСЗ-40 «Свирель». Светозвуковая граната нелетального действия служит для временного подавления психоволевой устойчивости живой силы противника. Состоит на вооружении МВД РФ.

В настоящее время имеет место тенденция к дальнейшему расширению типов боеприпасов. Так, на международной оружейной выставке «Defendory-2006» были представлены новые виды гранат:

• ВГ-40МД — выстрел с дымовой гранатой
• ВГС-40-1 — выстрел с сигнальной гранатой (красный огонь)
• ВГС-40-2 — выстрел с сигнальной гранатой (зеленый огонь)
• ВГ-40И — выстрел с осветительной гранатой

Однако нет сведений, что эти боеприпасы были приняты на вооружение или находятся в серийном производстве.

Сравнение с американским аналогом

В году были проведены сравнительные испытания гранатомёта ГП-25 с выстрелом ВОГ-25 и 40-мм подствольного гранатомёта М203, установленного на винтовке М16А1, с выстрелом М-406. Испытания показали значительное преимущество отечественного гранатомёта и выстрела к нему перед аналогичной системой производства США. Выстрелы ВОГ-25 и М-406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу (лежащие ростовые мишени). При этих испытаниях было выявлено, что частота поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3–4 раза выше, чем от разрыва осколочной гранаты выстрела М-406. .

Сравнение с американским аналогом

В году были проведены сравнительные испытания гранатомёта ГП-25 с выстрелом ВОГ-25 и 40-мм подствольного гранатомёта М-203, установленного на винтовке М16А1, с выстрелом М-406. Испытания показали значительное преимущество отечественного гранатомёта и выстрела к нему перед аналогичной системой производства США. Выстрелы ВОГ-25 и М-406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу (лежащие ростовые мишени). При этих испытаниях было выявлено, что частота поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3–4 раза выше чем от разрыва осколочной гранаты выстрела М-406. .

Сравнение с американским аналогом

В
1978
году были проведены сравнительные испытания гранатомёта ГП-25 с выстрелом ВОГ-25 и
40-мм
подствольного гранатомёта
М203
, установленного на винтовке
М16А1
, с выстрелом М-406. Испытания показали значительное преимущество отечественного гранатомёта и выстрела к нему перед аналогичной системой производства США. Выстрелы ВОГ-25 и М-406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу (лежащие ростовые мишени). При этих испытаниях было выявлено, что частота поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3–4 раза выше, чем от разрыва осколочной гранаты выстрела М-406.
.

Гранаты и СВУ на базе ВОГ-17

• в Болгарии, выпускает ручную гранату AR-ROG, которая представляет собой выстрел ВОГ-17, оснащённый запалом УЗРГМ
• В связи с распространённостью и относительной легкодоступностью боеприпаса ВОГ-17, во время Первой и Второй чеченских войн, они стали использоваться представителями НВФ как самодельные взрывные устройства (СВУ). Получившие от российских военнослужащих ироничное название «хаттабка» (или «хаттабчик») по имени известного полевого командира Хаттаба, гранаты ВОГ-17 использовались в качестве основы для изготовления ручных гранат и противопехотных мин. СВУ на основе ВОГ-17 также применялись террористами для минирования помещений во время терактов на Дубровке и в Беслане.

Оценки

Выстрел для подствольных гранатомётов СтрайкАрт ВОГ-25С (SA VOG-25S)

Устройство выстрелов

Гранатометные выстрелы ВОГи состоят из трех основных частей: ВМД-М (взрыватель многозвенного действия модифицированный), осколочный корпус (у ВОГ-17-осколочная рубашка из проволоки с полуготовыми элементам) внутри которого находится взрывчатое вещество, гильза с пороховым зарядом. ВМД-М предназначен для детонации гранаты во время попадания в цель (стену, грунт и т.п.), взрыватель имеет предохранитель, который взводит в боевое положение взрыватель через 10-30 метров после выстрела. Предохранитель обеспечивает безопасность при транспортировке и хранение зарядов, а также при случайном попадание гранаты о преграду (столб, дерево, забор) в непосредственной близости от гранатомета и его расчета. ВМД-М так же имеет механизм самоликвидации примерно через 25 секунд, если не произошел удар бойком по запалу. Корпус служит для создания осколков, хранение ВВ (A-IX-1). На корпусе имеется медный поясок, который служит для лучшей обтюрации (закупоривания-герметичности) гранаты во время выстрела, а также для придания вращения по оси во время движения по стволу гранатомета. Гильза служит для герметичного хранения порохового заряда, который служит для самого выстрела (придания начальной скорости), в гильзе располагается капсюль.

Модификации

ВОГ-25ИН

Индекс ГРАУ — 7П17И. Практический выстрел с гранатой в инертном снаряжении, применяется для тренировок и обучения стрельбе,а также приведения ГП-25 к нормальному бою и проверке боя.

ВОГ-25П

Индекс ГРАУ — 7П24, шифр «Подкидыш». Выстрел с «подпрыгивающей» осколочной гранатой, оснащённый взрывателем ВГМ-П с вышибным зарядом и пиротехническим замедлителем. Принят на вооружение в 1979 году.

При попадании в преграду выстрел подскакивает и взрывается в воздухе на высоте около 1,5 метров. В сравнении с ВОГ-25, «подпрыгивающий» боеприпас позволяет эффективнее поражать лежащего и находящегося в траншее или окопе противника.

Описание:

• Калибр 40 мм
• Начальная скорость 76 м/с
• Масса 275 г
• Масса ВВ 42 г
• Длина 125 мм
• Дистанция взведения 10 — 40 м
• Время самоликвидации не менее 14 с
• Средняя высота разрыва 75 см

«Гвоздь»

40-мм выстрел «Гвоздь» с газовой гранатой — предназначен для создания газового облака с непереносимо-допустимой концентрацией ирританта (раздражающего вещества) CS. Состоит на вооружении МВД РФ.

ВОГ-25М

Модернизированный вариант выстрела ВОГ-25 с осколочной гранатой, частично унифицирован с ВОГ-25ПМ. Разработан в начале 2000-х годов.

ВОГ-25ПМ

Модернизированный вариант выстрела ВОГ-25П с «подпрыгивающей» осколочной гранатой, частично унифицирован с ВОГ-25М. Разработан в начале 2000-х годов.

АСЗ-40

40-мм выстрел акустического действия АСЗ-40 «Свирель». Светозвуковая граната нелетального действия служит для временного подавления психоволевой устойчивости живой силы противника. Состоит на вооружении МВД РФ.

В настоящее время имеет место тенденция к дальнейшему расширению типов боеприпасов. Так, на международной оружейной выставке «Defendory-2006» были представлены новые виды гранат:

• ВГ-40МД — выстрел с дымовой гранатой
• ВГС-40-1 — выстрел с сигнальной гранатой (красный огонь)
• ВГС-40-2 — выстрел с сигнальной гранатой (зеленый огонь)
• ВГ-40И — выстрел с осветительной гранатой

Однако нет сведений, что эти боеприпасы были приняты на вооружение или находятся в серийном производстве.

Накануне Второй Мировой войны

Устройство выстрела ВОГ — 25

22. Выстрел ВОГ-25

по своему устройству унитарный (рис. 19). Он состоит из гранаты, в головную часть корпуса которой ввинчен взрыватель, а в дно – метательный заряд. На корпусе гранаты установлен обтекатель.

Рис. 19. 40-мм выстрел ВОГ-25:

а – общий вид и маркировка; б – разрез; 1 – взрыватель; 2 – обтекатель; 3 – прокладки;

4 – картонная сетка; 5 – корпус гранаты; 6 – разрывной заряд ВВ; 7 – дно гранаты; 8 – пороховой метательный заряд

Граната (рис. 19, б) состоит из корпуса, дна, разрывного заряда, сетки и прокладок.

Корпус гранаты имеет цилиндрическую форму, изготовлен из стали и предназначен для монтажа всех частей выстрела, придания гранате поступательного и вращательного движения в канале ствола и получения осколков при разрыве гранаты. С обеих сторон корпуса нарезана внутренняя резьба для установки взрывателя и дна. Возможны варианты конструкции, когда дно соединяется с корпусом путем прессовой посадки.

Дно служит для крепления метательного заряда и фиксации гранаты в канале ствола гранатомета после заряжания.

Разрывной заряд ВВ цилиндрической формы предназначен для разрыва корпуса на осколки и придания им определенной скорости разлета. Разрывной заряд поджат в корпусе гранаты прокладками.

Рис. 20. Пороховой метательный заряд:

1 – капсюль-воспламенитель; 2 – гильза, 3 – кольцо, 4 – крышка, 5 – пороховой заряд

Сетка изготовлена из картона, она предназначена для получения организованного дробления корпуса на осколки.

Обтекатель установлен на корпусе гранаты и служит для уменьшения влияния сопротивления воздуха.

Пороховой метательный заряд (рис. 20) предназначен для сообщения гранате начальной скорости. Он состоит из гильзы, в которой размещены пороховой заряд и капсюль-воспламенитель. Пороховой заряд закрыт кольцом и крышкой, выполненными из алюминиевой фольги.

23. Взрыватель ВМГ-К

(рис. 21) предназначен для подрыва разрывного заряда гранаты. Взрыватель головной, ударномгновенного и инерционного действия, полупредохранительного типа, с пиротехническим дальним взведением и самоликвидацией. Взрыватель безопасен в служебном обращении, при транспортировании, стрельбе и на полете до взведения, при падении с высоты до 3 м на любое основание в любом положении. Он состоит из ударного и воспламенительного механизмов, предохранительного механизма дальнего взведения, механизма самоликвидации.

Ударный механизм предназначен для пере­дачи усилия реакции преграды, для обеспечения срабатывания огневой цепи взрывателя. Он состоит из крышки 1, винта 28, колпачка 3, двух пластин 4, упирающихся в жало 5, поджатое пружиной 6, и колпачка 27, собранных во вкладыше 7.

Воспламенительный механизм, обеспечивающий запуск предохранительного механизма дальнего взведения, состоит из капсюля-воспламенителя 37, пружины 38, жала 39, закрепленного посредством кернения во втулке 11.

Рис. 21. Взрыватель ВМГ-К:

1 – крышка; 2 – прокладка; 3, 19, 21, 22, 26, 27, 29, 36 – колпачки; 4 – пластина; 5, 39 – жало; 6, 25, 31, 35, 38 – пру­жины; 7 – вкладыш;

8 – гайка; 9, 15, 32 – капсюли-детонаторы; 10 – заслонка; 11, 17 – втулки; 12 – корпус; 13 – пороховой состав; 14 – прокладка; 16 – гайка,

18 – пороховой состав; 20 – пружина; 23 – прокладка; 24 – стопор; 28 – винт; 30 – кольцо пружинное; 33 – передаточный пороховой состав;

34 – штифт; 37 – капсюль-воспламенитель; 40 – воспламенительный состав

Предохранительный механизм дальнего взведения, обеспечивающий безопасность взрывателя в обращении, состоит из втулки 17 с запрессованным пороховым составом 18, колпачка 19, пружины 20, колпачков 21, 22, прокладки 23, стопора 24, удерживающего заслонку 10 с пружиной 25 от продвижения в боковое положение. В заслонке размещен высокочувствительный капсюль-детонатор 9 накольного типа.

Предохранительно-центробежный механизм, удерживающий заслонку от перемещения в боевое положение, состоит из штифта 34, пружины 35 и колпачка 36, размещенных во втулке 11.

Механизм самоликвидации, предназначенный для ликвидации гранаты в случае отказа при встрече с преградой, состоит из втулки 11 с запрессованным в ней по кольцевой дорожке пороховым составом 13, воспламенительным составом 40 и передаточным пороховым составом 33 и капсюля-детонатора 32, закрепленного посредством кернения во втулке 11.

Механизмы взрывателя размещены в корпусе 12 на прокладке 14 и поджаты через колпачок 26 гайкой 8 с прокладкой 2. В хвостовой части корпуса расположен капсюль-детонатор 15, закрепленный гайкой 16.

История

Выстрел ВОГ-17 был разработан в научно-производственном объединении «Базальт» в конце 1960-х годов в качестве боеприпаса для автоматического гранатомёта АГС-17. Механические взрыватели для выстрелов ВОГ-17, ВОГ-30 и модификаций были разработаны Научно-исследовательским технологическим институтом в Балашихе.

Уникальную хирургическую операцию по извлечению осколочной гранаты данного типа (попавшей в грудную клетку солдата и вставшей на боевой взвод, но не разорвавшейся) успешно осуществил выпускник Барнаульского медицинского института, капитан медицинской службы А. М. Мельников.

Примечания

История

Выстрел ВОГ-17 был разработан в научно-производственном объединении «Базальт» в конце 1960-х годов в качестве боеприпаса для автоматического гранатомёта АГС-17. Механические взрыватели для выстрелов ВОГ-17, ВОГ-30 и модификаций были разработаны Научно-исследовательским технологическим институтом в Балашихе.

Уникальную хирургическую операцию по извлечению осколочной гранаты данного типа (попавшей в грудную клетку солдата и вставшей на боевой взвод, но не разорвавшейся) успешно осуществил выпускник Барнаульского медицинского института, капитан медицинской службы А. М. Мельников.
