Вахтовый автобус урал 4320

История создания базового шасси автомобиля

С начала шестидесятых годов XX века на Уральском заводе стали выпускать грузовик собственной разработки — «Урал-375».

При всех положительных качествах по проходимости, что было очень важно в тот период, у этого автомобиля был серьезный недостаток: бензиновый двигатель, потреблявший огромное количество высококачественного топлива — 50-60 литров на 100 км пути

В 1977 году ему на смену пришел «Урал-4320».

Изначально он был спланирован в нескольких модификациях и был предназначен для перевозки различных грузов и людей, а также для транспортировки прицепов и трейлеров.

Благодаря тому, что в базе он конструировался как полноприводной автомобиль с тремя ведущими мостами, «Урал-4320» легко преодолевал труднопроходимые дороги и болотистые местности, а также способен был проходить броды до полутора метров глубиной.

Этому способствовала герметизация всех основных агрегатов двигателя и машины при изготовлении и сборке.

Заправочные емкости топливных баков грузового авто позволяют брать на борт до 300 л дизеля, а в некоторых модификациях – дополнительно до 60 л.

Дальнейшие изменения в технических характеристиках этого тягача позволили создать машину, которая способна была ездить по бездорожью, невзирая на состояние грунта.

Применение в военной сфере

Благодаря своим уникальным характеристикам «Урал-4320» пользовался большой популярностью в Вооруженных Силах СССР.

Во время боевых действий в Афганистане проявилось еще одно качество этой машины. При подрыве на мине личный состав, находившийся в кузове, не получал ранений и контузий. Подрыв бронетранспортера гарантировал стопроцентную контузию.

Базовый серийный «Урал-4320» выпускался в период с 1977 по 1986 год. На смену ему пришел «Урал-4320-01» с новой бортовой платформой, который производили вплоть до 1993 года.

Характеристики

Урал 4320 обладает полным набором параметром, делающих из него безупречного трудягу-внедорожника. Таблица 2 — Технические характеристики Урал 4320

Двигатель Урал 4320, который сначала выпускался на Камазе, в 90-е стали производить на Ярославском моторном заводе, причиной чему стал пожар на Камазе. Сцепление автомобиля Урал 4320 относится к модификации КамАз -14.

Технические характеристики

Примечания:

1. * при эксплуатации по дорогам 1-4 категории.
2. ** при эксплуатации с полуприцепом мод. 9516.
3. Размеры по высоте указаны для автомобиля при снаряженной массе в транспортном положении.
4. Габаритная ширина указана без учета зеркал заднего вида.
5. Контрольный расход топлива не является эксплуатационной нормой.
6. С 01.12.2002ОАО «Автомобильный завод «Урал» выпускает автомобили и шасси с двигателями, отвечающими нормам экологичности не ниже Евро I, кроме автомобилей и шасси, предназначенных для поставки Министерству обороны.

Двигатель

Последние версии Урал 4320 комплектуются несколькими вариантами V-образных дизельных двигателей производства Ярославского моторного завода. Наибольшее распространение получили следующие модели:

• ЯМ3-236НЕ2: рабочий объем – 11,15 л, номинальная мощность – 230 л.с., максимальный крутящий момент – 882 Нм, количество цилиндров – 6;
• ЯМ3-236БЕ: рабочий объем – 11,15 л, номинальная мощность – 250 л.с., максимальный крутящий момент – 1078 Нм; количество цилиндров – 6;
• ЯМ3-238: рабочий объем – 14,86 л, номинальная мощность – 240 л.с., максимальный крутящий момент – 882 Нм; количество цилиндров – 8;

Данные агрегаты имели жидкостное охлаждение. Система питания – механический рядный ТНВД.

Под заказ устанавливается агрегат ЯМЗ-7601 (номинальная мощность – 300 л.с.).

Это интересно: Технические характеристики и модификации грузового автомобиля урал-5557: излагаем суть

Коробка передач

Коробка передач может быть либо механической 5-ступенчатой производства Ярославского моторного завода или ручной трансмиссией с девятью ступенями от ZF.

Шасси

Шасси седельного тягача имеет в качестве своей основы клепаную раму. Этот каркас образован несколькими продольными брусами (лонжеронами), изготовленные посредством штамповки и соединенных друг с другом с помощью поперечин.

Передняя подвеска у грузовика зависимая, имеющая два рычага полуэллиптической формы, оснащенных гидравлическими амортизаторами. Задняя подвеска имеет балансирное строение и снабжена реактивными штангами.

Проходимость

Седельный тягач отличается повышенной проходимостью. Эта спецтехника подходит для перевозки как по дорогам с твердым покрытием, так и по бездорожью любых грузов, включая объекты, имеющие значительные габариты.

Грузовик Урал 44202 не пасует перед любой местностью, он преодолеет любой маршрут, независимо от уровня его загрязненности, справится он и с вязкой грязью. Также он не отступит и перед неровностями рельефа. Отмечается, что машина не пасует даже перед водными преградами. Она способна перебраться через брод, глубина которого составляет до 0,7 метров. Наружный радиус поворота тягача составляет 11,6 метров.

См. также

Модификации шасси Урал 4320-19хх длиннобазовые

Модификации

•  Урал 4320 – шасси с классической металлической кабиной и грузоподъемностью 7-9 тонн;
•  Урал 4320-19 – версия с удлиненной базой и грузоподъемностью 12 тонн;
•  Урал 43203 – шасси с усиленной подвеской в передней части;
•  Урал 43204 – шасси с увеличенной грузоподъемностью для трубоплетевозного тягача;
•  Урал 44202 – седельный тягач на базе Урал 4320, предназначенный для работы с полуприцепом на дорогах любого типа;
•  Урал 43206 – облегченный вариант шасси с колесной формулой 4 на 4.

Варианты исполнения оперения и кабины (Урал 4320):

•  40/41 – 3-местная цельнометаллическая 2-дверная кабина (аналогичный индекс имеют версии с 4-дверной сдвоенной кабиной);
•  42/44 – 3-местная цельнометаллическая 2-дверная кабина со спальным местом;
•  48/58/59 – более объемная и удобная кабина с подрессоренным водительским сиденьем и пластиковым оперением;
•  70/71/72/73/74/75 – кабинный модуль Газель Next в 3- или 7-местном варианте.

Также доступны специальные кабины IVECO бескапотного типа.

Армейские модификации:

•  Урал 4320-09-31 – бронированная техника на базе Урал 4320-31 с бронированными стеклами, усиленными сейфовыми дверями с замками с внутренней блокировкой, кабиной из бронированного листа и амбразурами для стрельбы. Крыша, задняя стенка и пол сделаны из бронированного листа. Кабина рассчитана на 2 человек. Освободившееся от 3 сиденья место использовано для установки приборов химической или радиационной разведки, радиостанций и приборов ночного видения. Бронированными также являются топливный бак, капот и радиаторная «маска». Опционально устанавливается кузов с бронированным модулем на 15-20 человек;
•  Урал 4320-0010-31 (Урал Э4320Д-31) – бронированная модель серии «Мотовоз-1» с бронированным модулем, предназначенная для перевозки грузов, людей и буксировки прицепных систем. Техника изготавливается на основе Урал 4320-31 (6 на 6). Автомобиль имеет повышенную защиту от оружия и мин. Дебют Урал 4320-0010-31 состоялся в Бронницах на выставке военной техники.

Рама (рама, подвеска, тормоза, рулевое)

В процессе разработки Урала, большое внимание уделялось именно простоте рамы, шасси и других элементов. Делалось это с целью ремонтных работы в любых условиях

При разработке рамной части Урала 4320, использовалось два штампованных лонжерона с переменным сечением. Их удалось соединить между собой, используя шесть поперечных соединений и передний буфер. Этот элемент, нуждается в своевременном осмотре, для этого надо периодически присматривать за состоянием заклепочного и болтового соединения. Так же, не желательно запускать состояние геометрической части рамы, так как от этого напрямую зависит прочность всех остальных компонентов. В случае если основные заклепки уже не являются настолько прочными как ранее, лучше сразу же их убрать и установить новые.

Сюда же можно включить прибор для буксировки, который размещается в поперечной части рамы. Водитель должен периодически проводить его чистку от грязи, периодически смазывая стержни буксирного крюка, которые играют в этом немалую роль.

Подвеска

Передняя подвеска грузовика работает на основе двух полуэллиптических рессор, в задней части которых располагаются специально отведенные амортизаторы. Таким образом, удалось максимально сбалансировать переднюю ось Урала 4320, сделав его более устойчивым при езде на сложных дорожных участках. Задняя подвеска, можно сказать практически то же самое. Она так же состоит из двух полуэллиптических их рессор, но кроме этого включает в себя еще и шесть реактивных штанг, создающих связь между двумя частями автомобиля. Конкретно эта модель Урала так же оснащена еще и системой блокировки межколесных и межосевых дифференциалов обоих мостов задней оси.

Рулевое Урала 4320

Рулевой механизм с одной рабочей парой: зубчатый сектор и цилиндрический червяк. Говоря простым языком, система изначально рассчитана для езды по бездорожью, перевозки личного боевого состава, грузов повышенного тоннажа и других задач. Чтобы упростить управление водителю, был использован гидроусилитель руля, повышающий плавность вращения рулевого колеса. Система не боится грязи, воды, морозов и других неблагоприятных условий, так как ее разработка велась с учетом всех возможных факторов.

Автомобиль подразумевает следующие варианты комплектации (модификации):

• Базовая (все характеристики стандартные, грузоподъемность: 7-9 тонн);
• 4320-19. Задействуется длинное усиленное шасси, увеличена грузоподъемность до 12 тонн;
• 4320-30. Усиление передней подвески;
• 43204. Упор сделан на перевозку тяжелых грузов, шасси потерпело дополнительной модернизации;
• 43206. Использование технологии 4х4;
• 44202. Используется в роли тягача.

Хронология войны

внешняя ссылка

Причины конфликта

Причин Тридцатилетней войны было несколько.

Первая – это столкновения между католиками и протестантами в Германии, которые в итоге переросли в более масштабный конфликт – борьбу с гегемонией Габсбургов.

Рис. 1. Немецкие протестанты.

Вторая – стремление Франции оставить Габсбургскую империю раздробленной, чтобы сохранить за собой право на часть ее территорий.

И третья – борьба между Англией и Францией за морское господство.

ТОП-4 статьикоторые читают вместе с этой

• 1. Вестфальский мир
• 2. Нидерландская революция
• 3. Парламент против короля — революция в Англии (7 класс)
• 4. Империя Габсбургов

Двигатель и КПП Урала 4320

В большинстве модификаций авто, за основу всегда брались две вариации двигателя, в остальных же были использованы их модификации и дополнения. Обе вариации могут похвастаться тяговой силой, долгим сроком эксплуатации и стабильностью работы даже в самых неблагоприятных условиях.

Основные модели двигателей:

• ЯМЗ 238 – один из наиболее успешных моторов, во многом его структура и характеристики напоминают Камский образец. Пожалуй, наиболее очевидная особенность конкретно этого двигателя – элеткрофакельный механизм, который заменил ранее применяемый в подобных системах предпусковой подогреватель. Есть так же в этом двигателе и свои нюансы, например, 3-минутная работа вхолостую перед его глушением. Это обязательное условие, о котором ни в коем случае нельзя забывать водителю.
• КамаЗ-740 – наиболее универсальная силовая система, работающая на более высокой частоте вращение коленчатого вала, нежели ранее обоготворяемая модель. Лучше всего механизм проявляет себя на большом морозе после длительного простоя, значительно опережая всех возможных конкурентов. За счет внушительной мощности, в Урале 4320 можно легко использовать большие аккумуляторы, стартер и много других дополнительных приборов. Нельзя не отметить привод топливного насоса, работающий исключительно на высоких показателях давления.

Всего на рынке три основные модификации 6-цилиндровых дизельных двигателей, которые могут иметь: 230, 240 и 250 лошадиных сил, в зависимости от цели применения грузовика. В любой из ранее перечисленных модификаций, мы можем заметить не совсем приятные цифры потребления топлива, а именно: 40-60 литров в зависимости от скорости езды, дороги, загруженности и поры года, когда будет перевозка.

Коробка передач не потерпела каких-то особых отличий от других модельных серий автомобилей УРАЛ. Коробка все так же может похвастаться внушительным сроком эксплуатации и надежностью при работе в неблагоприятных условиях. Автомобиль можно спокойно эксплуатировать при температуре до минуса 45 градусов Цельсия, при этом коробка передач выдает все такую же стабильность и безошибочность.

История модели и назначение

Производство моделей линейки Урал 4320 началось в ноябре 1977 года. Выпуск серии в заметно модернизированном виде продолжается в настоящее время. Предшественником автомобиля был Урал 375Д, дебютировавший в далеком 1961 году. С данной моделью Урал 4320 унифицировали по множеству элементов. Изначально машина комплектовалась бензиновым агрегатом с высоким расходом топлива (порядка 40-48 л на 100 км), что считалось ее главным недостатком. Дизельные версии грузовика (с мотором КамАЗ) появились только в 1978 году. Причем их количество в первые годы выпуска было ограничено. Однако постепенно завод перешел на массовую установку Камских дизелей на Урал 4320. Именно это и стало главным отличием первого поколения модели от Урал 375Д.

Основу конструкции Урал 4320 составляла несущая рама, обеспечивающая высокую прочность. Односкатные шины, полный привод и короткие свесы обеспечили хорошую проходимость автомобиля.

В 1986 году грузовик обновили. При этом внешность модели сохранилась практически в неизменном виде. Существенных преобразований не претерпела и моторная гамма. Основным агрегатом остался двигатель КамАЗ-740. Его использовали до 1993 года. Однако после пожара на заводе-изготовителе поставки силовой установки прекратились. Вместо него Урал 4320 стали оснащать двигателями Ярославского моторного завода (ЯМЗ-238 и ЯМЗ-236). Изначально модификации с ЯМЗ-238 выделялись длинным отсеком для мотора, версии с ЯМЗ-236 сохранили прежние формы. Однако с середины 2000-х все вариации Урал 4320 получили удлиненный моторный отсек.

В середине 1990-х грузовик пережил рестайлинг. Автомобиль стали комплектовать широким бампером с фарами, на крыльях в прежнем месте крепления фар установили пластиковые заглушки. Для нужд Минобороны по-прежнему выпускались машины с узким бампером. В 1996 году началось производство облегченной версии Урал 43206 с двумя осями.

Следующее обновление произошло в 2009 году. Автомобиль заметно преобразился, получив модернизированную кабину со стеклопластиковым оперением спереди. Формы Урал 4320 стали более обтекаемыми. Классическая радиаторная решетка с вертикальными линиями на некоторых версиях сменилась решеткой с горизонтальными линиями. На некоторые модификации стали устанавливать кабину бескапотного типа Iveco «P» от СП «УралАЗ-ИВЕКО». Ее отличало оригинальное скругленное интегральное капотное оперение. Прежние агрегаты были заменены на современные дизели ЯМЗ-536 и ЯМЗ-6565, соответствующие стандарту «Евро-4».

В 2014 году серию Урал 4320 преобразовали в серию Урал-М с сохранением большинства характеристик. Осенью 2020 года произошла очередная модернизация. Ее итогом стало появление серии Урал Next, отличавшейся современной кабиной типа «ГАЗель Некст» с новым пластиковым оперением отсека двигателя и усовершенствованными узлами.

Характеристики УРАЛ 4320

Урал-4320 — грузовой автомобиль.

Автомобили УРАЛ-4320-01 и УРАЛ-43202-01 выпускаются Уральским автозаводом (г.Миасс) с 1988 г. Урал-4320-01 н Урал-43202-01 являются модернизированными автомобилями соответственно Урал-4320 и Урал-43202, которые выпускались с 1977 по 1988гг.

Кузов Урал-4320-01 — металлическая платформа армейского типа с откидным задним бортом, оборудована боковыми откидными и съемной средней скамейками, съемными дугами и тентом, дополнительными боковыми и передними надставными решетчатыми бортами. Кузов Урал-43202-01 — деревянная платформа с откидными боковыми и задним бортами, оборудована съемными двумя боковыми и одним передним надставными бортами, предусмотрена установка дуг и тента. Кабина — трехместная, с термо- и шумоизоляцией, расположена за двигателем, сиденье регулируется по длине, высоте и наклону спинки. На автомобиле Урал-4320-01 предусмотрена установка лебедки.

В 2001 году в результате реструктуризации производственного комплекса «УралАЗ» образовался автомобильный , который является приемником его истории и традиций. Новое предприятие вошло в состав российского холдинга «РусПромАвто». В настоящее время Автомобильный занимает ведущие позиции среди производителей полноприводных грузовых автомобилей с колесной формулой 4х4, 6х6, 8х8.

Основной отличительной особенностью автомобилей семейства «Урал» является высокий уровень проходимости. Способность двигаться по бездорожью обеспечивается мощным двигателем, специальной конструкцией ведущих мостов, централизованной системой регулирования воздуха в шинах и другими конструктивными особенностями. Миасские грузовики работают при температурах окружающего воздуха от –50 до +50 С, они ремонтопригодны и рассчитаны на безгаражное хранение.

Наряду с классическими моделями «Урал-4320» предлагаются более 300 других моделей и модификаций. На базе шасси автомобилей «Урал» монтируются 180 образцов спецтехники: вахтовые автобусы, подъемные краны, автоцистерны, топливозаправщики, пожарные автомобили, ремонтные мастерские, разнообразные агрегаты для нефтегазового и лесопромышленного комплекса, горной промышленности и коммунального хозяйства. Семейство автомобилей унифицировано по агрегатам и комплектующим, что позволяет снизить затраты на производство, техническое обслуживание и эксплуатацию.

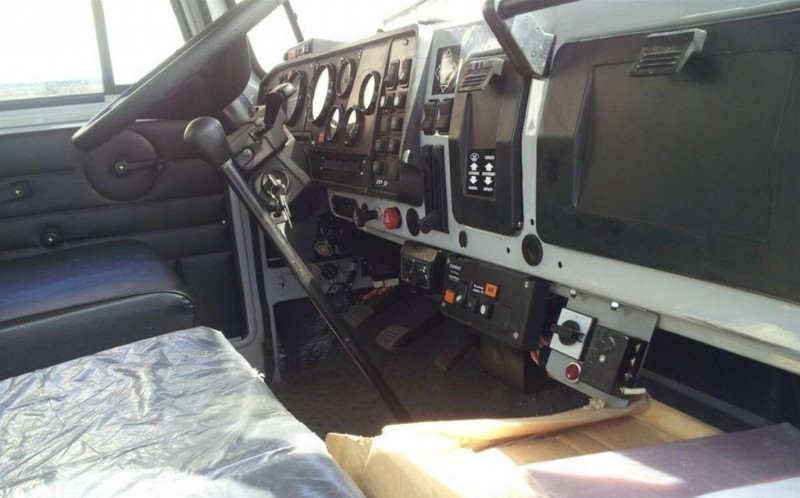

В 2001-2002 годах на базе конструкции серийной кабины УРАЛ проведен ряд работ по повышению комфортабельности с кабиной увеличенного объема. Так называемая «полуторная» кабина стала длиннее серийной на 600 мм, раскладывающиеся пассажирские сиденья сдвинуты назад относительно сиденья водителя, позволив оборудовать место для отдыха и личных вещей водителя. Это существенно облегчает работу водителей в длительных поездках. Также производятся шестиместные 4-х дверные кабины, которые с независимым отопителем на традиционном шасси создают комфортные условия для перевозки персонала. Установка на серийные кабины (как короткие, так и длинные) высокой крыши из полимерных материалов с формованными обивками, позволяет повысить тепло-и шумоизоляционные свойства кабины. В 2003 году начался выпуск модификации кабины производства ОАО «Ивеко-УралАЗ», оборудованной спальным местом с установлеными подрессоренными сиденьями, пластиковой панелью приборов и независимым отопителем.

В 2002 году ОАО «Автомобильный завод “Урал” освоил серийное производство автомобилей УРАЛ-4320-40, УРАЛ-4320-41и их модификаций колесной формулы 6×6 с двигателем ЯМЗ-236НЕ 2, соответствующих требованиям правил ЕЭК ООН, в частности нормативам ЕЭК ООН № 49-02В (Евро-2) по выбросам вредных веществ отработавшими газами. При этом были сохранены монтажные и присоединительные размеры шасси, все основные параметры, присущие автомобилям семейства УРАЛ, а топливная экономичность в среднем улучшилась на 8 %.

Помимо этого производятся модификации автомобилей с антиблокировочной системой тормозов (АБС). В первую очередь ими комплектуются шасси под топливозаправщики и топливоперевозчики (в соответствии с требованиями ГОСТ Р 50913-96), а также вахтовые автобусы. Остальная автотехника производства ОАО АЗ «Урал», предназначенная в основном для эксплуатации вне дорог с твердым покрытием, может не оснащаться АБС по требованиям потребителей. Чтобы повысить проходимость автомобиля на особо трудных участках дорог и бездорожье освоено производство мостов с блокировкой межколесного дифференциала.

Ссылки

Особенности слива из охлаждающей системы и отопителя жидкости охлаждающей

Чтобы удалить жидкость из системы, нужно машину поставить на горизонтальную поверхность или площадку с наклоном вперед. Четыре крана, находящиеся на котле подогревателя 3 (рис. 1), агрегате насосном подогревателя 5, нижнем радиаторном бачке 4, патрубке нижнем 2 водяного насоса мотора, открыть. Отопительный кран, пробки заливной трубы и радиаторной горловины должны быть открыты.

В случае засорения одного из кранов следует прочистить его проволокой. Чтобы слить жидкость из бачка расширительного, приподнимите его. Когда в охлаждающей системе используется вода, нужно включить на 10-15 секунд агрегат насосный подогревателя, чтобы  удалить воду из насоса.

Запускать мотор без охлаждающей жидкости категорически запрещено во избежание перегрева.

Особенности заполнения низкозамерзающей жидкостью системы охлаждения

Краны слива жидкости охлаждающей должны быть закрыты. Пробку трубы заливной 1 подогревателя нужно открыть, затем кран отопителя кабины открыть, далее через радиаторную заливную горловину наполнить охлаждающую систему. Следует убедиться в ее герметичности.

Особенности и эксплуатация

Урал-4320 благодаря продуманной конструкции, надежному двигателю и специальным техническим решениям обладает максимально возможным уровнем проходимости. Благодаря установленной системе подкачки шин, управляемой из кабины водителя, машина одинаково уверенно себя чувствует на песке, заболоченных участках, или каменистых россыпях. Создав необходимое давление в шинах можно без проблем преодолеть участок целины, с толщиной снежного покрова до 1 метра. Односкатная ошиновка машины способствует снижению потери мощности при нарезании колеи. Для самовытаскивания при потере проходимости или эвакуации застрявшей техники автомобиль оборудуется лебедкой с червячным редуктором, с тяговым усилием до 10 тонн.
Благодаря значительной величине дорожного просвета и максимальных для своего класса значений хода подвесок автомобиль способен преодолевать рвы от 0,6 до 1,2 метра и вертикальные стенки высотой до 0,5 метра. Установка на автомобиль герметизированных узлов и агрегатов и продуманная система забора воздуха двигателя и выпуска отработанных газов позволяет преодолевать водные препятствия глубиной до 1,75 метра.
Высокая степень унификации автомобилей «Урал» в значительной степени снимает вопрос наличия запасных частей.

Литература

БС-3 – первая во многих смыслах

Технические характеристики

Что касается некоторых особенностей по технической части, то здесь практически все наработки обуславливались армейской целесообразностью, ведь изначально данный грузовик планировалось производить только для нужд войск.

Конструкция имеет огромный запас прочности, а также невероятную ремонтопригодность, проверенную годами, упорной и верной службы Урал-4320. Платформа, как и полагается цельная рама, с оптимальным соотношением подвески для такого класса, передняя часть «подвешена» на телескопические амортизаторы с рессорами, а задняя при помощи сбалансированных реактивных штанг.

Трансмиссия всегда полный привод на 6 колес, тяга на которые подается при помощи 5-ступенчатой «механики», а также имеющейся «раздаткой» на два положения.

Тормозная система традиционная с пневмогидравлическим приводом. Рулевое управление, для удобства, оснащается двух уровневым с обратным ходом гидроусилителем.

Габариты

• Длина – 7366 мм
• Ширина – 2500 мм
• Высота – 2715 мм
• Снаряженная масса – 8050 кг
• Полная масса – 15 205 кг
• База, расстояние между передней и задней осью – 3525+1400 мм
• Объем багажника – н/д
• Объем топливного бака – 360 л
• Размер шин – 425/85 R21
• Дорожный просвет – 400 мм

Двигатель

Относительно силового блока, то в линейке используется несколько вариантов моторов, отличающихся только мощностью, исходный вариант это ЯМ3-236 способный генерировать 230 л.с. Относительно остальных двигателей, то мощность отличается на 10-20 л.с. , также возможна комплектация, где оснащается армейским агрегатом на 300 л.с.

* — по городу\трассе\смешанный

Расход топлива

Потребление всех типов моторов находится на практически идентичном показателе в 49 литров на сотню километров. В зависимости от дорожного покрытия, расход увеличивается значительно.

Популярное содержимое

Шасси Урал-4320

* при эксплуатации по дорогам 1-4 категории.

** в зависимости от конкретного назначения с согласованием параметров.
