Наследник ту-144: как развивается проект российского гражданского сверхзвукового самолёта

Летные происшествия и катастрофы с ТУ-144

К сожалению, случается так, что за каждый шаг в будущее приходится расплачиваться жизнью первопроходцев. Не обошла эта печальная участь и гордость советского авиастроения — сверхзвуковой самолет ТУ-144:

Первое ЧП произошло 3 июня 1973 года, когда самолет Ту-144 разбился во время показательного полёта на авиасалоне в Ле Бурже. Тогда погибли все шесть членов экипажа (Герой Советского Союза заслуженный лётчик-испытатель М. В. Козлов, лётчик-испытатель В. М. Молчанов, штурман Г. Н. Баженов, заместитель главного конструктора инженер генерал-майор В. Н. Бендеров, ведущий инженер Б. А. Первухин и бортинженер А. И. Дралин) и 8 человек на земле. Причины катастрофы не были названы, информация держалась в секрете, а дело просто закрыли.

После парижской катастрофы работа конструкторского отдела по совершенствованию самолета была продолжена  и в 1975 и 1977 годах его все-таки снова показали на авиасалоне в Ле Бурже.

23 мая 1978 года последовала еще одна катастрофа опытного образца Ту-144, в результате которой самолет совершил вынужденную посадку в поле недалеко от Егорьевска в Подмосковье. Погибли 2 человека.

В 1980-81 годах произошло еще несколько ЧП во время  испытательных полётов, после чего программу СПС тихо свернули из-за отсутствия денег, нигде этого громко не афишируя.

В истории с ТУ-144 вопросов больше, чем ответов…

Финалом этой истории стало открытие памятника сверхзвуковому авиалайнеру Ту-144 24 августа 2019 года в Жуковском. Несмотря на это, в ЦАГИ и сегодня продолжаются разработки нового сверхзвукового пассажирского самолёта на базе Ту-144.

Резюме

Несомненно, Ту-144 является легендарным и уникальным самолетом. Он стал первым пассажирским самолетом, скорость которого превысила скорость звука. Одновременно с Ту-144, характеристики которого мы рассмотрим несколько ниже, инженеры Англии и Франции совместно создавали еще один реактивный сверхзвуковой пассажирский авиалайнер – легендарный «Конкорд». Ни для кого не секрет, что разработка этих машин была очередным состязанием Холодной войны. Проект советских конструкторов с технической точки зрения не уступал проекту их конкурентов, однако он проигрывал экономически.

Полет на сверхзвуковом самолете стоил дорого, а в Советском Союзе было мало людей, которые могут себе это позволить, поэтому билеты не окупали все расходы на топливо и обслуживание реактивного самолета. Западный пассажир был готов заплатить за скорость перелета и высокий уровень комфорта, поэтому «Конкорды» были признаны успешным проектом, чего не скажешь про Ту-144. Почему сняли с эксплуатации этот самолет? Одной из важнейших причин стала экономическая нецелесообразность.

В качестве пассажирского авиалайнера Ту-144 использовали менее года. Затем его начали применять для испытаний и перевозки срочных грузов на дальние дистанции. За время эксплуатации самолет успел перевезти всего 3 284 пассажира. Его главный конкурент перевез в общей сложности 2,4 миллиона пассажиров. В общей сложности были выпущено 16 экземпляров самолета. Стоит отметить, что «Конкордов» выпустили всего на 4 машины больше. В 1999 году состоялся последний полет самолета Ту-144. Несмотря на сомнительную репутацию, советскому самолету удалось установить 13 мировых рекордов.

Ту-144 Двигатель. Размеры. Дальность полета. Практический потолок. История

В ОКБ А.Н. Туполева к решению проблемы проектирования СПС подошли в начале 1960-х гг. 16 июля 1963 г. вышло постановление Совмина СССР № 798-271 и приказ МАП № 276 от 26 июля того же года, где предписывалось ОКБ А.Н. Туполева построить СПС. ОКБ Н.Д. Кузнецова бралось создать двигатели НК-144 с взлетной тягой 20 000 кгс. Проектирование велось в отделении «К», ранее занимавшемся беспилотной техникой. Главным конструктором был назначен А.А. Туполев. В ходе проработки аэродинамической компоновки Ту-144 в ОКБ и ЦАГИ рассматривалось несколько десятков возможных вариантов. Окончательно остановились на схеме низкоплана — «бесхвостки» с составным треугольным крылом оживальной формы с четырьмя ДТРДФ.

Эксплуатация самолёта

Внутренние и международные полеты Ту-144Д

Ту-144 считался передовым самолетом своего времени. На нем летали самые опытные пилоты и самые красивые стюардессы. Фактически лайнер стал лицом гражданской авиации СССР для всего мира.

Активная эксплуатация самолета в коммерческих авиаперевозках началась в 1977 г. и продолжалась около года. Проблема сверхзвукового лайнера заключалась в высокой стоимости эксплуатации. Для советских граждан цена билетов оказалась слишком большой. За весь период применения данных самолетов в гражданской авиации, было перевезено немногим более трех тысяч пассажиров.

С учетом нецелесообразности применения, Ту-144 был снят с эксплуатации в пассажирской авиации и некоторое время использовался для грузоперевозок. Последний полет был осуществлен в 1999 году. На текущий момент большинство самолетов списано в музеи. Из них осталось лишь три лайнера, способных после ремонта подняться в воздух.

Автор статьи:
Парпурин Вадим

Каким будет Ту-244 по лётно-техническим характеристикам

Проектирование затянулось, Ту-144 в комплектации 1968-го достиг своих первых конструкторских характеристик к середине 1970-х. Работы по его усовершенствованию с 1992-го – начало проекта Ту-244, с тех пор прошло уже 25 лет, чтобы закончить начатое понадобится ещё 10. Наглядно видно, что привлечение США, Англии и Франции к развитию программы Ту-244 с распадом ССССР ни к чему хорошему не привели, как и во всех подобных случаях по бывшему СССР. Только сбор научных данных от Ту-144ЛЛ для военно-космической программы НАСА и торможение наших предприятий в развитии.

На сегодня много вариантов проектов Ту-244. Точно никто не скажет, каким будет сам самолёт. По неофициальным источникам распространяется неоднозначная информация. Описанные ниже характеристики – условные, составлены на базе нынешних возможностей. Характеристики: длина 88,7 м; размах крыльев 54,77 м, площадь 1 200 кв.м., а удлинение 2,5 м; стреловидность крыла по кромке – у центроплана 75 град., – у консоли 35 градусов; ширина фюзеляжа 3,9 м, высота 4,1 м, багажное отделение на 32 кв.м.; взлётная масса 350 т, включая топливо 178 т; двигатели НК-32 – 4 единицы; крейсерская скорость 2,05 М; дальность 10 тыс. км.; макс. высота 20 км.

 макет ту-244

Ту-144 и «Конкорд»

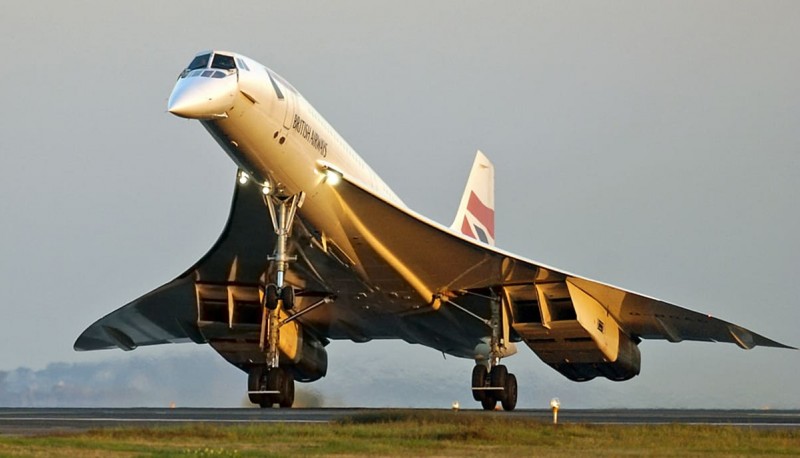

Англо-французский проект «Конкорд» отстал от Ту-144 всего на три месяца – первый полёт был совершён в марте 1969 года. Работы над самолётом были начаты в Англии в 1950-х годах. Со временем англичане поняли, что в одиночку им проект не потянуть, и скооперировались с французами.

Силуэт самолёта был очень похож на Ту-144, что закономерно вызвало подозрения в промышленном шпионаже. Однако доказать их не удалось. Впрочем, схожесть сверхзвуковых лайнеров можно объяснить и тем, что эта конфигурация была на тот момент единственно возможной. Тем более, что внутри самолёты имели серьёзные различия. Да и снаружи тоже: у «Конкорда» были намного выше стойки шасси, а нос, хоть и также мог изменять геометрию, назывался обтекателем и не имел переднего крыла.

Имелись различия и в полётных характеристиках. Если сравнить дальность полёта, то у «Конкорда» она была на полторы тысячи километров выше, чем у последних модификаций Ту-144. Зато сравнение посадочных скоростей показывает, что советский самолёт мог садиться на полосы для обычных самолётов, для «Конкорда» же подходили только специально подготовленные ВПП.

Специалисты признают, что Ту-144 был «умнее» «Конкорда» — в нём использовались более передовые технологии управления и ориентации. Англо-французский самолёт, в свою очередь, может похвастаться гораздо большим сроком коммерческой эксплуатации. Последние рейсы «Конкорда» состоялись 24 октября 2003 года.

Европейский лайнер подкосила катастрофа в парижском аэропорту летом 2000 года. Разогнавшийся для взлёта лайнер наехал на небольшую деталь обшивки самолёта, взлетавшего или садившегося перед ним. Шина шасси лопнула, повредив топливный бак. Загоревшийся самолёт упал (ещё одно сходство с Ту-144) на жилой отель. Погибли все бывшие на борту и четыре человека на земле.

После этой катастрофы полёты попробовали возобновить, но ещё пара происшествий добила «Конкорд». Рейсы самолётов, которые за 27 лет перевезли 3 млн. пассажиров, были прекращены.

Несмотря на свои относительно недолгие сроки эксплуатации, Ту-144 и «Конкорд» стали ярчайшими звёздами в мировом авиастроении. Обоим самолётам не повезло с громкими катастрофами, да и их расцвет совпал с топливным кризисом и повышением цен на горючее, которое они потребляли в весьма значительных количествах. Тем не менее, в предложении вернуться к сверхзвуковой пассажирской авиации, высказанном В. Путиным, есть резоны. Спрос на скоростные дальние перелёты, пусть и небольшой, будет всегда.

Пассажирские сверхзвуковые

Успехи в создании в 50-е годы сверхзвуковых боевых самолетов, в том числе и тяжелого класса, создало благоприятную обстановку для изучения возможности создания сверхзвукового пассажирского самолета (СПС). Во второй половине 50-х годов по обе стороны «железного занавеса» появляются сначала опытные, а затем и серийные сверхзвуковые тяжелые самолеты военного назначения, и, практически сразу на их базе ведущие мировые авиационные фирмы подготавливают проекты СПС различных аэродинамических и компоновочных схем. Детальный анализ и дальнейшая проработка предложенных проектов СПС на базе первых сверхзвуковых бомбардировщиков показали, что создание эффективного конкурентноспособного СПС путем модификации военного прототипа – задача крайне сложная (в отличие от процесса создания первых реактивных пассажирских самолетов на базе дозвуковых тяжелых боевых самолетов). Первые сверхзвуковые боевые тяжелые самолеты по своим конструктивным решениям в основном отвечали требованиям сравнительно кратковременного полета на сверхзвуке. Для СПС требовалось обеспечить длительный крейсерский полет на скоростях соответствующих как минимум М=2, плюс специфика задачи по перевозки пассажиров требовала значительного повышения надежности работы всех элементов конструкции самолета, при условии более интенсивной эксплуатации с учетом увеличения длительности полетов на сверхзвуковых режимах. Постепенно, анализируя все возможные варианты технических решений, авиационные специалисты, как в СССР, так и на Западе пришли к твердому мнению, что экономически эффективный СПС необходимо проектировать как принципиально новый тип летательного аппарата.

В ОКБ А.Н.Туполева к решению проблемы проектирования СПС подошли в начале 60-х годов. Первые технические предложения ОКБ по СПС в основном базировались на проектах дальних бомбардировщиков: прежде всего на проектах самолетах семейства Ту-22 («105А» и «106А» – «134»), а также проекте стратегического ударного самолета «135» – 135П. В дальнейшем, когда начались работы по Ту-144, С.М. Егер предложил предварительный проект Ту-144 с двигателями НК-144, по своим компоновочным решениям повторявший проект Ту-135П. Помимо ОКБ А.Н.Туполева, предварительной проработкой по теме СПС в СССР занималось ОКБ-23 В.М.Мясищева. В этом ОКБ в конце 50-х годов на основе технических решений по стратегическим самолетам-носителям М-50/М-52 и М-56/М-57 были подготовлены предложения по нескольким оригинальным проектам СПС (М-53, М-55А, М-55Б и М-55В).

Начало 60-х годов ознаменовалось развертыванием практических работ над англо-французским СПС «Конкорд» (начало исследований по теме 1955-1956 годы) с крейсерской сверхзвуковой скоростью полета более М=2 и дальностью полета со 120-140 пассажирами на борту 6000-6500 км. Одновременно основные авиационные фирмы США, исходя из своего видения рынка будущих СПС, приступили к работам по проектированию значительно более крупного СПС чем «Конкорд», предназначенного для перевозки 250-300 пассажиров с крейсерской скоростью до М=3 на дальность 7000-8000 км (проекты фирм Боинг, Локхид, Дуглас).

Конструкция

Ту-144С представляет собой выполненный по схеме «бесхвостка» низкоплан. Готическое крыло с отклоненным вниз носком имеет угол стреловидности передней кромки 76° в околофюзеляжных частях и 57° на всей остальной части. У серийных самолетов крыло значительно изменено (кроме увеличения размаха и кривизны профиля, использована аэродинамическая крутка, а концевые части крыла отклонены вниз). Оптимальная полетная форма самолета (форма крыла в плане, распределение толщин, деформация срединной поверхности, крутка) позволила достичь самого высокого аэродинамического качества (8,1 при М=2) на крейсерском режиме. Крыло самолета (удлинения 1,63 и сужения 7, многолонжеронной конструкции) состоит из основной и отъемных частей и имеет силовую нагруженную обшивку в виде монолитных фрезерованных панелей. У серийных самолетов предусмотрена убирающаяся взлетно-посадочная механизация типа «переднее крыло». Это многоразрезное (типа ЦАГИ) прямое крыло с размахом около 3 м и отрицательным поперечным V располагается в носовой части фюзеляжа за кабиной экипажа. Каждая его консоль имеет выпукло-вогнутый профиль и оснащена четырьмя постоянными щелями. Убирающееся переднее крыло используется только во время взлета и посадки.

Фюзеляж круглого сечения имеет носовой обтекатель кабины экипажа, отклоняющийся вниз под углом 12° в условиях взлета и на 17° при посадке. Остекление кабины экипажа прототипа состоит из двух передних, а также боковых окон. Носовой обтекатель снабжен четырьмя продольными удлиненными боковыми окнами, обеспечивающими видимость вперед во время его подъема и в крейсерском полете. Существенной модификации подвергнут фюзеляж, который у серийных самолетов предназначался для размещения 150 пассажиров в трех салонах вентиляционного типа. В самолетах первого класса кресла располагаются по схеме 1 + 2 на расстоянии 102 см, а в туристском 2 + 3 на расстоянии 87 см. В связи с увеличением длины фюзеляжа предусмотрены дополнительные третьи входные двери и 32 (вместо 25) иллюминатора с каждой стороны. Оборудование пассажирских салонов поставлялось из ГДР.

Шасси – трехстоечное. Передняя стойка имеет спаренные колеса. В серийных самолетах использовались 8-колесные тележки, которые убираются в ниши, находящиеся в гондолах двигателей. Каждая ниша закрывается двумя передними и двумя задними створками. При выпущенном шасси створки открыты и выступают вниз за обводы гондолы. При уборке главных стоек тележки поворачиваются в поперечной плоскости на 90°, а сами стойки убираются в направлении полета. Главные тележки снабжены колесами диаметром 950 мм с давлением в пневматиках 13,5 кГ/см2.

Серийные самолеты оснащены 4 усовершенствованными двигателями НК-144А конструкции Н. Д. Кузнецова. Они установлены попарно в двух гондолах длиной около 23 м, размещенных под центропланом. У серийных самолетов гондолы удалены от продольной оси самолета на значительное расстояние и представляют собой отдельные конструктивные узлы.

«Мираж» и кинокамера

Именно Бендеров в одной из версий фигурирует как невольный виновник катастрофы. В момент рокового полета на борту находились шесть человек: Козлов, Молчанов, Бендеров, штурман Георгий Баженов, бортинженер Анатолий Дралин и ведущий инженер по испытаниям Борис Первухин. В пассажирском салоне был только Первухин, остальные пятеро — в кабине. При этом, по версии комиссии по расследованию катастрофы, Бендеров был единственным, кто в кабине не был пристегнут.

Буквально за несколько минут до взлета к Бендерову подошли представители французского телеканала RTF, которые попросили сделать для них съёмку из кабины во время полёта. Владимир Николаевич согласился, и французы передали ему кинокамеру Bell & Howell.

А теперь процитируем отрывок из официального сообщения комиссии по расследованию катастрофы от 6 февраля 1974 года: «Вмешательство человеческого фактора представляет собой, таким образом, наибольшую вероятность.

Гипотеза, которая упоминалась чаще всего, учитывает два факта.

С одной стороны, самолет «Мираж-3Р» находился вблизи самолета Ту-144. Хотя расследование установило, что не было реальной опасности столкновения между двумя самолетами, для советского пилота это могло быть неожиданностью, и он мог внезапно произвести манёвр для уклонения. С другой стороны, член экипажа — руководитель летных испытаний — находился в пилотской кабине самолета Ту-144 и не был привязан.

Возможно, что последние движения самолета Ту-144 могли вызвать падение этого члена экипажа, вероятно, державшего кинокамеру, что происходило в условиях, вызывающих временную блокировку действий пилота».

Итак, картина следующая: Ту-144 выполняет свою обычную программу, и в какой-то момент летчики замечают вблизи себя французский «Мираж», ведущий съемку советской машины. Пилоты начинают резкий маневр уклонения, в результате чего непристегнутый Бендеров падает вперед и роняет камеру, которая, попав в углубление внизу штурвала, блокирует его нормальную работу. В результате экипаж теряет управление и происходит катастрофа.

Ту-144 против «Конкорда»: кто быстрее

Ту-144 поднялся в небо на два месяца раньше, чем его европейский соперник – сверхзвуковой лайнер «Конкорд», но пролетал намного меньше.

Началось с того, что СССР стал активно развивать северные и восточные регионы в 60-е годы прошлого века. Долететь до Дальнего Востока на реактивном самолёте Ту-104 можно было за восемь часов с двумя промежуточными остановками. Генеральный секретарь ЦК КПСС Никита Хрущёв поставил задачу создать пассажирский сверхзвуковой самолёт, на котором до Хабаровска можно будет долететь за 3,5 часа. Достижения советской авиации, как спорт и балет, должны были доказать миру превосходство социализма над капитализмом.

В это время (в 1962 году) в Париже британская и французская стороны подписали соглашение о совместной разработке сверхзвукового самолёта «Конкорд» (что в переводе с английского означает «согласие»). Планировалось, что лайнер будет пересекать Атлантический океан со скоростью 2 000 км/ч.

Обеспокоенное планами европейских конкурентов, советское руководство через месяц издало постановление о создании опытным Конструкторским бюро Туполева сверхзвукового пассажирского самолёта Ту-144. Тогда началась гонка.

В 1967 году в Тулузе во Франции прошла первая официальная презентация «Конкорда». Советские конструкторы опаздывали, но их спасли технические неполадки у европейцев, по которым вылет «Конкорда» отложили. Хрущёв потребовал от Туполева запустить Ту-144 до конца 1968 года. Перед Новым годом 31 декабря 1968 года с аэродрома Раменское в тестовом режиме взлетел Ту-144. Во время 38-минутного полёта самолёт показал себя отлично.

Ту-144 в полёте /Фото с сайта militaryarms.ru

Через два месяца вслед за Ту-144 в воздух поднялся «Конкорд».

Сверхзвуковой пассажирский «Конкорд» / Фото с сайта need4trips.com

«В конце 60-х годов я был юношей, – вспоминает житель Жуковского, инженер танковой промышленности Павел Городницкий. – Здесь с аэродрома Ту-144 регулярно поднимался над долиной Москвы-реки. Большими кругами на минимальной скорости самолёт отрабатывал различные режимы работы, выпрямляя носовую часть, делая виражи. Для нас это было потрясающее явление, просто спектакль. Но это длилось недолго: делали несколько кругов и улетали».

В 1973 году во время выставки в Ле-Бурже Ту-144 потерпел крушение. Все шесть членов экипажа погибли. Советский лайнер, как и «Конкорд», пытался пролететь над взлётно-посадочной полосой, а потом снова набрать высоту. Однако самолёт начал резко пикировать, а на высоте 120 метров стал разваливаться на части. Сначала отвалилось одно крыло, затем хвостовой отсек. Причин катастрофы так и не установили. Несмотря на это, Ту-144 был показан на авиасалоне в Ле Бурже и в следующие годы.

В 1977 году сменившему Хрущёва Леониду Брежневу во время визита во Францию показали «Конкорд», который за год слетал в Бахрейн и Бразилию. Максимальная скорость самолёта была 2 330 км/ч, а крейсерская скорость – 2 150 км/ч. Генсек поручил отечественным конструкторам ускориться. И утром 1 ноября 1977 года из аэропорта Домодедово в Алма-Ату с пассажирами на борту вылетел Ту-144. Расстояние в 3 260 км лайнер преодолел за 2 часа 10 минут.

Через год во время испытаний у Ту-144 загорелся один из двигателей для дальнего полёта. Экипаж совершил вынужденную посадку. Погибли два бортинженера, которые не смогли покинуть самолёт после приземления. Советское руководство приняло решение отменить пассажирские рейсы на Ту-144. В начале 80-х годов Ту-144 ещё два раза загорелся, но обошлось без человеческих жертв.

В это время на арену пассажирских перевозок вышел новый Ил-86. В 1982 году умер Брежнев. Новое руководство СССР, не заинтересованное в сверхзвуковой пассажирской авиации, издало постановление о прекращении работ над обогнавшим звук Ту-144.

Его конкурент «Конкорд» пролетал до начала XXI века. 25 июля 2000 года самолёт потерпел катастрофу при вылете из парижского аэропорта. Погибло 113 человек. В 2003 году рейсы прекратились из-за повышения цены на топливо. За время полётов через Атлантику британо-французский авиалайнер перевёз 3 млн пассажиров.

Каждый «Конкорд» стоил 350 млн долларов, а общая сумма на постройку 16 самолётов составила 17 млрд долларов. Сколько денег было потрачено на создание и эксплуатацию Ту-144, неизвестно. Но точно немало: в СССР на соревнование с Западом денег не жалели.
