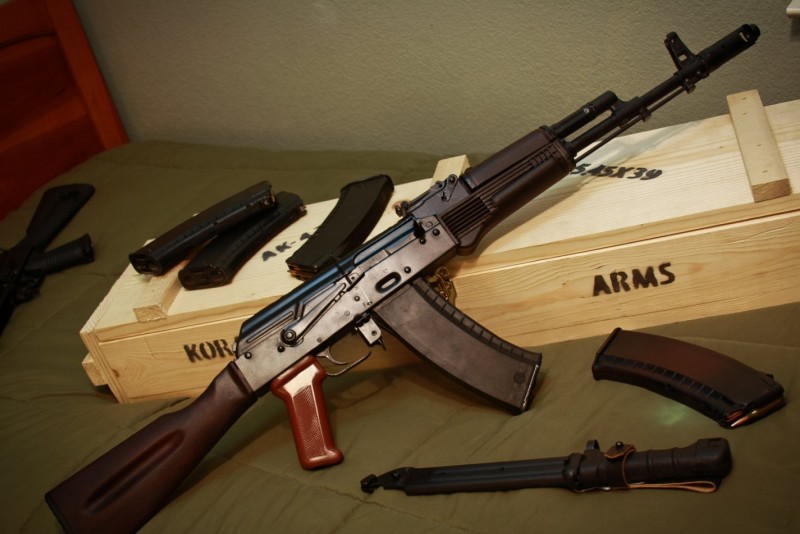

Обзор автомата калашникова ак 74

Оценка автомата

Оружие	Боеприпас	Масса патрона	Масса снаряжёного магазина	Максимальное количество боеприпасов на 10 кг
AK (1949)	7,62 × 39 мм	16,3 г	30 патр. магазин — 0,82 кг	12 магазинов — 9,2 кг на 360 патронов
M14 (1959)	7,62 × 51 мм НАТО	25,4 г	20 патр. магазин — 0,75 кг	13 магазинов — 9,7 кг на 280 патронов
AKМ (1959)	7,62 × 39 мм	16,3 г	30 патр. магазин — 0,66 кг	15 магазинов — 9,9 кг на 450 патронов
M16 (1962)	.223 Remington	11,8 г	20 патр. магазин — 0,32 кг	31 магазинов — 9,93 кг на 620 патронов
AK74 (1974)	5,45 × 39 мм	10,2 г	30 патр. магазин — 0,53 кг	18 магазинов — 9,54 кг на 540 патронов
AK74М (1992)	5,45 × 39 мм	10,2 г	30 патр. магазин — 0,50 кг	19 магазинов — 9,57 кг на 570 патронов
M4 (1994)	.223 Remington	11,8 г	30 патр. магазин — 0,48 кг	20 магазинов — 9,6 кг на 600 патронов

Сравнение АК-74М с современными автоматами стран мира

	АК-74М	Colt M4A1	FN SCAR L-STD	HK416 14,5″	HK G36	Steyr AUG A3	Beretta ARX-160	SIG SG 550
Внешний вид
Год принятия на вооружение	1991	1994	2007	2005	1997	2005	2009	1990
Масса (без магазина), кг	3,40	2,95	3,65	3,56	3,77	3,9	3	4.1
Длина автомата с разложенным прикладом, мм	940	838	890	950	999	745	950	998
Длина ствола, мм	415	368	351	420	480	455	406	528
Применяемый патрон	5,45×39 мм	5,56×45 мм	5,56×45 мм	5,56×45 мм	5,56×45 мм	5,56×45 мм	5,56×45 мм	5,56×45 мм
Режим стрельбы	одиночный, автоматический	одиночный,автоматический	одиночный,автоматический	одиночный,автоматический	одиночный,автоматический	одиночный,автоматический	одиночный,автоматический	одиночный,отсечка по 3 выстрела,автоматический
Темп стрельбы, выстрелов/мин	650	700—950	550—650	850	750	680—750	700	700
Начальная скорость пули, м/с	900	950	800	917	920	992	н/д	980
Эффективная дальность стрельбы, м	650	500	600	500	500	500	600	650
Ёмкость магазина, патронов	30 (45/60)	30 (20/100)	30 (20/100)	30 (20/100)	30 (100)	30 (42)	30 (100)	20 (5/10/30)
Стандартный прицел	открытый	диоптрический	диоптрический	диоптрический	оптический 3,5Хколлиматорный	оптический 1,5Х	открытый	диоптрический
Крепление для прицелов	ласточкин хвост	планка Пикатинни	планка Пикатинни	планка Пикатинни	планка Пикатинни	планка Пикатинни	планка Пикатинни	планка Пикатинни
Подствольный гранатомёт	ГП-25ГП-30ГП-34	M203	FN40GL	AG-C/EGLM	HK AG36	M203	GLX 160	GL 5040

Достоинства

Так как одной из причин создания АК-74 была смена калибра используемого автоматом патрона с 7,62×39 мм на 5,45×39 мм, оружие имеет меньшую отдачу и, соответственно, бо́льшую точность стрельбы, более настильную траекторию полёта пули.

Недостатки

В сравнении с М16А2 АК-74 имеет более низкую точность стрельбы одиночным огнём (в 1,28 раза вследствие лучшей в 1,44 раза кучности боя патронов SS109), однако в 1,34—1,43 превосходит при стрельбе очередями, но у М16А2 лучше эргономика и значительно повысилась надёжность.
В сравнении с американским карабином , АК-74 имеет более низкую точность стрельбы одиночным огнём, зато у АК-74 выше точность при стрельбе очередями.

В сравнении с автоматами со сбалансированной автоматикой АЕК-971, АК-107/АК-108, АК-74 имеет в 1,5—2 раза более низкую кучность стрельбы очередями из неустойчивых положений.

С тактической точки зрения, у АК-74 отсутствует возможность быстрой смены ствола, как у М16 FN SCAR; а также режим стрельбы очередями фиксированной длины, который позже был добавлен в автоматы «сотой серии» .

В отличие от западных автоматов с преломляющейся ствольной коробкой, в АК-74 съёмная крышка ствольной коробки (ресивера) не даёт возможности разместить планки Пикатинни, поэтому приходится пользоваться кронштейнами типа «Ласточкин хвост», нарушающими центровку оружия и увеличивающими вес.

В АК-74 нет возможности смены режимов огня одной рукой, как у M4. Отсутствует возможность использования смены направления выброса гильзы, как у TAR-21 и смены расположения рычага перезарядки, как у Beretta ARX-160.

Замена АК-74

В связи с объективным устареванием автомата и возросшими требованиями военных в плане кучности огня, возник запрос на новый автомат на смену АК-74. При этом основная борьба развернулась между ковровским А-545 и ижевским АК-12.

В итоге 21 февраля 2015 Минобороны выбрало автомат Калашникова АК-12 в качестве основного автомата для экипировки военнослужащих «Ратник». Такой выбор был обусловлен более низкой стоимостью производства и меньшим весом автомата в сравнении с А-545..

Для модернизации уже существующих автоматов АК-74М и АК сотой серии разработан комплект «Обвес», который позволяет установить планку Пикатинни, новый пламегаситель и приклад.

Неполная разборка автомата

Принцип разборки прост: сначала изделие следует избавить от боезапаса, чтобы случайно не выстрелить, потом отделяются подвижные детали, затем неподвижные.

1. В первую очередь убирается магазин: обхватить ладонью правой руки, большим пальцем надавить на защёлку на корпусе автомата, сдвинуть магазин вперёд (в сторону ствола) и отсоединить.
2. Теперь нужно убедиться, что в патроннике не остался патрон: автомат снимается с предохранителя, отводится затвор и резко отпускается. Нельзя сопровождать затвор рукой в исходное положение, иначе пружина может заклинить: механизм оружия возвращает затвор автоматически в случае корректной работы.
3. После возврата затвора надавить на спусковой крючок, направив изделие в сторону от людей.
4. Извлечь пенал из приклада.
5. Вытащить шомпол. У новичков на этом этапе возникают сложности. Чтобы вытащить деталь, нужно вытянуть головку шомпола из состояния упора в основание мушки. Можно это сделать, сжав пальцами головку шомпола, или придавив стержень шомпола к стволу большим пальцем руки и сдвинув вперёд. Как только деталь перестанет упираться в мушку, вынуть её не составит труда.
6. Открутить дульный тормоз-компенсатор с резьбового выступа на конце ствола.
7. Снять крышку ствольной коробки тоже искусство: левой рукой держать автомат, большим пальцем правой руки надавить на выступ возвратного механизма, отделить заднюю половину крышки и снять её.
8. Достать возвратный механизм: толкнуть стержень вперёд, пока не выйдет из пазов, затем вытащить его полностью.
9. Удерживая автомат левой рукой, правой потянуть назад до упора затворную раму и отделить вместе с затвором.
10. Вытащить механизм затвора из фигурного паза затворной рамы, положить на ровной поверхности рядом с затвором.
11. Отделить газовую трубку со ствольной накладкой: удерживая изделие, воспользоваться прямоугольным отверстием пенала для поворота замыкателя газовой трубки на бок. Затем отделить его.

Сборка автомата

Собирается изделие в обратном порядке

Потому важно с самого начала детали раскладывать на столе в порядке отсоединения. Итак:

1. Установка газовой трубки со ствольной накладкой.
2. Затвор зафиксировать в пазах затворной рамы.
3. Затворная рама с затвором стыкуется со ствольной коробкой и подаётся вперёд, пока не станет в пазы.
4. Ставится возвратный механизм и навешивается крышка ствольной коробки (последнюю необходимо защёлкнуть, чтобы показался выступ возвратного механизма).
5. Нажимается спусковой крючок и ставится затвор на предохранитель.
6. Дульный тормоз-компенсатор прикручивается к концу ствола.
7. Шомпол продевается в петли под стволом так, чтобы головка упёрлась в донышко мушки.
8. Пенал досылается в гнездо в прикладе
9. Крепится магазин.

Положение частей и механизмов до заряжания

32. Затворная рама с газовым поршнем и затвором под действием возвратного механизма находится в крайнем переднем положении, газовый поршень — в патрубке газовой каморы; канал ствола закрыт затвором. Затвор повернут вокруг продольной оси вправо, его боевые выступы находятся в вырезах ствольной коробки — затвор заперт. Возвратная пружина имеет наименьшее сжатие.

Рычаг автоспуска под действием выступа затворной рамы повернут вперед и вниз (рис. 49).

Рис. 49. Положение частей ударноспускового механизма до заряжания при включенном предохранителе и спущенном курке:

1 — спусковой крючок; 2 — сектор переводчика; 3 — шептало одиночного огня; 4 — замедлитель курка; 5 — фигурный выступ спускового крючка;

6 — боевая пружина; 7 — курок; 8 — рычаг автоспуска; 9 — затворная рама; 10 — шептало автоспуска

Курок спущен и упирается в затвор. Ударник под действием курка подан вперед. Боевая пружина находится в наименьшем сжатии; своей петлей она прижимает курок к затвору, а изогнутыми концами прижимает прямоугольные выступы спускового крючка к дну ствольной коробки, при этом хвост спускового крючка находится в переднем положении.

Замедлитель курка под действием своей пружины передним выступом прижат к дну ствольной коробки.

Переводчик находится в крайнем верхнем положении и закрывает ступенчатый вырез в крышке ствольной коробки (переводчик поставлен на предохранитель); сектор переводчика вошел в вырез шептала одиночного огня и находится над правым прямоугольным выступом спускового крючка (запирает спусковой крючок).

7,62-мм автомат со складывающимся прикладом АКМС

Параллельно с автоматом АКМ в 1959 году в войсках приняли его модификацию АКМС. Он предназначался вооружения Воздушно-Десантных войск, а также частей и подразделений спецназа. Его отличительной чертой являлось наличие складывающегося металлического приклада, такого же, каким располагал АКС.

Складывающийся приклад — это две штампованные тяги и складной плечевой упор, а также фиксатора приклада, смонтированный с левой стороны втулки. В уложенном положении упоры укладываются под цевьем. Такое положение не препятствует удержанию оружия и ведению прицельного огня. Все принадлежности для ухода за автоматом, в отличие от АКМ, носятся раздельно.

Деревянные пистолетные рукоятки продержались на АКМС дольше, чем на АКМ. Это случилось потому, что вначале к пластмассовым рукояткам, не защищенным от механического воздействия при сложенных прикладах, не могли подобрать материалы, которые могли бы обладать достаточными прочностными характеристиками.

Организационная структура

Особенности Калашниковского бренда

Оружие хорошо продумано, отличается относительной простотой и своеобразным изяществом схемы. Широко применены многофункциональные детали, практически идеальная доведенность обеспечивает высочайшую надежность оружия в любых обстоятельствах. АКМ продолжает стрелять очередями очередями при засорении песком, после купание в болоте, а также измазанный грязью.

Великолепно развитая металлургия того периода, высококачественная оружейная сталь обеспечили и высочайшее качество самому оружию

Немаловажной является простота сборки-разборки и ухода за автоматами Калашникова, в этом отношении они сформировали некий мировой бренд, эталон

История

Положительный опыт использования малокалиберного патрона США заставил СССР начать работу по разработке аналогичного автоматного патрона, но уже существовали предложения по разработке малокалиберного патрона. В 1966 году главное ракетно-артиллерийское управление выдало задание на разработку нового автомата под калибр 5,60 мм — так обозначался калибр малоимпульсного патрона по дну нарезов. После принятого в СССР измерении калибра по полям нарезов обозначался как 5,45 мм. Данный патрон был разработан в ЦНИИточмаш. Уменьшение калибра давало уменьшение массы патрона более чем в 1,5 раза. Значительно увеличивалась начальная скорость пули, траектория полёта стала более настильной, дальность прямого выстрела увеличивалась примерно на 100 м, уменьшались время полёта пули к цели и её снос боковым ветром, импульс отдачи — все это способствовало улучшению меткости, особенно при стрельбе очередями. То есть речь шла не просто об улучшении кучности стрельбы, а об общем повышении боевой эффективности комплекса «патрон-оружие». Конструкция удлинённой пули позволила обеспечить сочетание устойчивости на траектории с убойным действием не хуже, чем у пули патрона образца 1943 года.

В конкурсе на новый автомат принял участие ряд конструкторов и конструкторских групп от Ижевского машиностроительного завода, ЦНИИточмаш, Ковровского механического завода. На «Ижмаш» прорабатывалось несколько вариантов малокалиберного автомата. М. Т. Калашников и А. Д. Крякушин создавали его на основе находившегося в производстве автомата АКМ. Из 10 представленных на конкурсные испытания образцов до заключительных войсковых испытаний дошли: ковровский автомат СА-006 А. С. Константинова со сбалансированной автоматикой и ижевский автомат А-3 с «классической» автоматикой. Жёсткие испытания выявили, что образец А. С. Константинова имел преимущества по эффективности стрельбы, но по служебно-эксплуатационным и производственно-экономическим характеристикам преимущества были у А-3. Постановлением ЦК КПСС и Совета Министров СССР № 54-29 от 18 января 1974 года и последующим Приказом Министра обороны СССР № 49 от 18 марта 1974 года на вооружение был принят новый унифицированный комплекс автомата Калашникова, включавший четыре базовые модели автомата и столько же ручных пулемётов. В условиях «гонки вооружений» возможность быстро поставить новое семейство оружия на производство, упростить его освоение и эксплуатацию в войсках играла не последнюю роль. Наравне с предыдущим, к автоматам был принят новый штык-нож с упрощённой формой упрочнённого клинка и более удобной рукояткой.

Технические характеристики

Устройство и технические характеристики модернизированной версии АК-74М

Технические характеристики АК-74 рассматривают по базовой модели. Модификации имеют определенные отличия в габаритах и весе, также меняется показатели и в случае специфических дополнений — применения других патронов, новых механизмов или иных устройств.

Разборка и устройство

АК-74 состоит из следующих элементов:

• ствольная коробка, ствол;
• крышка ствольной коробки;
• прицельная планка, мушка;
• затвор, затворная рамка;
• компенсатор или дульный тормоз;
• трубка для отвода газов, накладка;
• ударно спусковой механизм;
• цевье, приклад;
• магазин.

Неполная разборка автомата производится в следующем порядке:

• снять магазин;
• проверить наличие патрона в патроннике, сделать контрольный спуск;
• снять пенал с принадлежностями и вынуть их;
• отделить шомпол;
• снять дульный тормоз-компенсатор;
• снять крышку ствольной коробки;
• отделить возвратный механизм;
• отделить затворную раму с газовым поршнем и затвором от ствольной коробки;
• снять затвор;
• отделить газовую трубку со ствольной накладкой.

Порядок сборки после такой разборки имеет следующую последовательность:

• присоединить газовую трубку со ствольной накладкой к стволу;
• присоединить затвор к затворной раме;
• установить затворную раму с газовым поршнем и затвором на ствольную коробку;
• присоединить возвратный механизм;
• вернуть на место крышку от ствольной коробки;
• спустить курок с боевого взвода и поставить на предохранитель, нажав на спуск и подняв переводчик до отказа вверх;
• присоединить дульный тормоз и шомпол;
• вернуть принадлежности в пенал, установить его в гнездо приклада;
• присоединить магазин.

Техническое обслуживание и эксплуатация АК 74 — одно из его ключевых преимуществ. Автомат, как и предшественник, прост в освоении, по сравнению с АК-47 имеет незначительные изменения, что упростило переход на новое вооружение.

Калибр

Краткая характеристика модернизированной версии

Калибр автомата — 5-45 мм. По ТТХ при стрельбе могут использоваться следующие патроны:

• 7Н6 с пулями 1974 года, имевшими стальной сердечник, свинцовую рубашку и цельнометаллическую оболочку;
• 7Н10 от 1992 г — пули с повышенной пробиваемостью и термоупрочненным сердечником;
• 7У1 — дозвуковая пуля для бесшумной стрельбы, не получила применения;
• 7Н22 1998 г — бронебойная пуля с сердечником из высокоуглеродистой стали;
• 7Т2 — трассирующая пуля;
• 7Х3(М) — холостой патрон;
• 7Х4 — учебный патрон;
• 7Н39 — экспериментальный бронебойный патрон с карбид-вольфрамовым сердечником пули.

Совершенствование патронов заданного калибра ориентировано на повышение бронебойности. В расчет берется пробитие стального шлема и армейского жилета.

Начальная скорость пули

Начальная скорость пули АК-74 составляет 910 м/с. По дальности поражения учитывают несколько значений:

• одиночные наземные и воздушные цели — 500 м;
• по групповым наземным целям — 1000 м.

Скорострельность

Скорострельность АК-74 составляет условные 600 выстрелов в минуту. С учетом данного показателя и вместимости магазина боезапас расходуется всего за три секунды непрерывной стрельбы.

Габариты и вес

По габаритам АК-74 имеет следующие показатели:

• длина — 940 мм, со штык-ножом — 1089;
• длина нарезной части ствола — 372 мм;
• общая длина ствола — 415 мм, с дульным тормозом — 485;
• ширина — 10 мм, с прицелами — до 140;
• высота — 195 мм, с прицелами — до 310.

Вес автомата без магазина составляет 3,3 кг, масса снаряженного оружия — 3,6 кг. Модифицированная версия АК-74М тяжелее на 0,3 кг.

Прицел

Стандартный прицел АК-74 открытый. Имеются модификации для установки ночных прицелов. Модернизированный АК-74М допускает установку нескольких вариантов прицелов, включая коллиматорные. Наличие прицела повышает вес оружия почти до 6 кг в зависимости от типа.

Вместимость магазина

Вместимость стандартного магазина составляет 30 патронов, уложенных в шахматном порядке. Вес пустого патронника — 0,23 кг, полного — 0,3. Допускается питание от магазина РПК-74 на 47 патронов.

Как создавался автомат АК74

До АК74 в Советском Союзе, как и во многих других странах, имелись автоматы Калашникова других версий. В частности – модификации, известные под названием АКМ, а также АК47. Это были замечательные образцы стрелкового оружия, которые по праву снискали заслуженную мировую известность. Стреляли эти модификации патроном, калибр которого был 7,62 мм.

Это было оружие с прекрасными характеристиками, и всех устраивало. Однако вскоре в вооруженных силах НАТО появилось стрелковое оружие, рассчитанное под патрон другого калибра – 5,45 мм. Западные версии оружия с таким калибром превосходили отечественный АКМ в смысле кучности стрельбы, особенно, при стрельбе очередями. С таким положением вещей советское руководство мириться не пожелало. Было дано поручение отечественным оружейникам приступить к конструированию отечественного образца оружия, которое также могло бы вести огонь патронами калибра 5,45 мм, с большей эффективностью, чем зарубежные винтовки.

7,62-мм автоматы АКМН, АКМЛ, АКМН1, АКМН2, АКМНЗ

Автомат АКМН

Усовершенствованные для ведения ночного огня автоматы АКМ имеют с левой стороны ствольной коробки спецпланку «ласточкин хвост»» для того, чтобы устанавливать подсветные и бесподсветные ночные прицелы:

• АКМН, имеющий подсветный прицел НСП-2 («с ночным стрелковым прицелом второго образца») и инфракрасный осветитель;
• АКМЛ — имеет бесподстветный прицел НСП-3 («с ночным стрелковым прицелом третьего образца»);
• АКМН1 имеет бесподстветный прицел НСПУ («с ночным стрелковым универсальным прицелом»);
• АКМН2, обладающий бесподстветным универсальным ночным стрелковым прицелом НСПУМ;
• АКМНЗ обладает бесподстветным универсальным ночным стрелковым прицелом НСПУ-3.

История возникновения армии КНДР

Корейская народная армия появилась в 1934 году, хотя её прообраз (Антияпонская народная партизанская армия) появился ещё в 1932 году. АНПА была образована из корейских партизанских отрядов, которые сражались против японских оккупантов на территориях Манчжурии.

Хотя эти данные ни чем не подтверждены, историки республики утверждают, что войска Корейской народно-революционной армии (КНРА) участвовали во всех военных операциях на равных условиях с китайскими революционными силами и без их участия. Безусловно, что среди китайских партизан было множество корейцев, но назвать их армией было нельзя.

Если верить истории Северной Кореи, то войска КНРА принимали участие в битвах против Японии, и победа советского союза была делом рук ВС КНРА. Данную точку зрения поддерживают только жители Северной Кореи, а военные документы СССР говорят, что хотя корейские и китайские партизаны планомерно готовились к боевым операциям на территориях, подконтрольных Японии, их десантированию помешала преждевременная капитуляция Японии.

После проведения Потсдамской конференции, Корея оказалась разделена на две части:

• Северную Корею (которой фактически стал управлять Ким ИР Сен), являющуюся зоной советской оккупации;
• Южную Корею (во главе с Ли Сын Маном), которая являлась американской зоной оккупации.

Перед началом войны численность ВС Корейской Народной Армии составляла примерно 100-150 тысяч человек. В 1953 году, когда война закончилась (хотя официально об окончании войны не объявляли), ВС Северной Кореи имели численность в 263 тысячи человек. На то время это была одна из самых сильных армий Азии (не считая китайской), которая имела реальный боевой опыт.

Страны-эксплуатанты

География распространения АК-74:  эксплуатанты АК-74

• Азербайджан Азербайджан: в 2010 году Россия и Азербайджан заключили контракт на организацию лицензионного производства модернизированных автоматов Хазри в Азербайджане.
• Афганистан Афганистан
• Армения Армения
• Белоруссия Белоруссия
• Болгария Болгария
• Венгрия Венгрия: Копия АК-74 под обозначениями NGM-81.
• ГДР ГДР: Выпускались и состояли на вооружении клоны АК-74, АКС-74 и АКС-74У под обозначениями MPi-AK-74N, MPi-AKS-74N и MPi-AKS-74NK соответственно.
• Германия Германия: После объединения Германии были приняты на вооружение Бундесвера в качестве оружия ограниченного стандарта.
• Грузия Грузия
• Греция Греция: AK-74M
• Иордания Иордания
• Ирак Ирак: Вариант Kbk wz. 88 Tantal.
• Казахстан Казахстан
• Киргизия Киргизия
• Куба Куба
• Молдавия Молдавия
• Монголия Монголия
• КНДР КНДР: Копия АК-74 под обозначениями Тип 98.
• Польша Польша: Варианты Kbk wz. 88 Tantal и Kbs wz.96 Beryl.
• Румыния Румыния: Вариант PA md. 1986.
• Россия Россия: Несколько миллионов, планируется постепенно утилизировать выработавшее ресурс оружие. Но пока планируемое массовое производство не наберёт нужного количества прошедший государственные испытания 2013—2014 гг. новый автомат, Минобороны России работает над планом проведения модернизации оставшихся видов АК-74 на АК-74М3 для продления эксплуатации на неопределённый срок.
• СССР СССР
• Сирия Сирия
• Таджикистан Таджикистан
• Туркмения Туркмения
• Украина Украина
• Узбекистан Узбекистан
• Филиппины Филиппины
• Эстония Эстония

Устройство и принцип работы автомата Калашникова АК, АКМ, АК-47, АК-74, АК-103

Автомат Калашникова, созданный первоначально под калибр 7,62 мм, в 1970-х годах был переведён на патроны малоимпульсного типа, с пулями калибра, уменьшенного до 5,45 мм. для облегчения носимого боекомплекта. Несмотря на то, что производство 7,62 мм АК и АКМ давно свёрнуто, этого оружия было выпущено столько, что оно до сих пор встречается на вооружении во многих странах третьего мира. Общее устройство 7,62 мм и 5,45 мм-х автоматов Калашникова идентичное.

О конструкции и работе механизмов

АК и АКМ ведёт одиночный или автоматический огонь, короткими либо длинными очередями, а также непрерывно. Подача патронов ведётся из магазина коробчатого типа (штатный имеет ёмкость 30 патронов). Автоматика основана на применении энергии пороховых газов, которые отводятся из ствольного канала в газовую камеру.

Отведением затворной рамы назад патрон подаётся в ствольный патронник, и механизм приводится в готовность для выстрела. Сжимается возвратная пружина, и при движении затвора вперёд верхний патрон магазина ложится в ствол.

Когда нажимается спусковой крючок, шептало освобождает его. Боевая пружина заставляет курок проворачивается вокруг поперечной оси и бьёт по ударнику, который разбивает капсюль патрона и инициирует воспламенение пороха в гильзе.

Во время стрельбы в ствольном канале формируется высокое давление газов. Они толкают поршень назад. Поршень при каждом выстреле проходит нужное расстояние (25 мм), и лишние пороховые газы выбрасываются через специальные отверстия.

Всего автомат Калашникова состоит из 95-ти деталей. Его основные части: ствол со ствольной коробкой (4-х нарезной); группа затворная с затворной рамой; механизм ударно-спусковой.

Об основных частях АК/АКМ и их назначении

• Ствол (задаёт пуле направление и скорость) и коробка ствольная (соединяет ствол с затвором и механизмом ударно-спусковым, сверху закрывается металлической крышкой).
• Приклад и рукоятка пистолетная (обеспечивают автомату эргономичность, удобство и естественность в использовании).
• Затвор (отправляет в патронник патрон из магазина, разбивает капсюли патронов и выбрасывает гильзы после выстрела); рама затворная с газовым поршнем (обеспечивает взаимодействие затвора с ударно-спусковым механизмом).
• Механизм возвратный (перемещает затворную раму и затвор из переднего в заднее положение).
• Трубка газовая (задаёт движение газовому поршню).
• Из дерева в старых моделях и ударопрочного пластика в новых – цевьё и ствольная накладка (служит для удобного расположения рук стрелка и предохранения их от ожогов в ходе стрельбы).
• Магазин (для размещения патронов и быстрой их подачи в ствольную коробку).
• Тормоз-компенсатор дульный (уменьшает энергию отдачи при стрельбе, повышает кучность стрельбы). В старых моделях его не было.
• Штык-нож – универсальный инструмент, присоединяемый к стволу автомата снизу для работы в ближнем рукопашном бою. Применяется также в качестве ножа, полотна пилы и ножниц по металлу.

Порядок разборки и сборки

Вначале отделяется магазин от автомата. Проверяется отсутствие патрона в патроннике и производится контрольное нажатие спускового крючка. Затем из гнезда приклада вынимается пенал с протиркой, ёршиком, отвёрткой и выколоткой. (У АКС пенал располагается в подсумке для снаряжённых магазинов). Вытащить шомпол из передней части оружия.

Далее с передней части ствола отделяется дульный тормоз-компенсатор (вращением против часовой стрелки). Движением вперёд-вверх отделяется от автомата и снимается крышка ствольной коробки. Возвратный механизм извлекается из канала затворной рамы. Рама затворная отводится назад до отказа, приподнимается вместе с затвором и отделяется от ствольной коробки.

Затвор отделяется от затворной рамы: отводится назад и поворачивается, с последующим выводом вперёд. Отделяются газовая трубка со ствольной накладкой. Пенал надевается на выступ фиксатора газовой трубки, флажок фиксатора поворачивается от себя до вертикального вида и газовая трубка снимается с патрубка газовой каморы.

Сборка осуществляется в обратной последовательности. При разборке и сборке автомата необходимо размещать все детали на столе или подстилке, укладывая их строго в порядке разборки. Разборка производится для профилактической чистки и смазки деталей, обеспечения их безотказной работы. Полную разборку автомата проводить не рекомендуется. Она применяется лишь после долгого нахождения оружия в воде, снегу, грязи или льду.

Ознакомиться и купить ЗИП запчасти для автомата Калашникова: АК, АКМ, АК 74, АК-103 и тд. вы можете в нашем магазине в разделе: ЗИП (запчасти) для автомата Калашникова

Боевые свойства

№ п/п	Наименование данных	АК-74	АКС-74У	РПК
1	Прицельная дальность, м	1000	500	1000
2	Дальность прямого выстрела:  -по грудной фигуре, м — по бегущей фигуре, м	440  625	360  —	460  640
3	Темп стрельбы, выстрелов в минуту	600	650-700	600
4	Боевая скорострельность, выстрелов в минуту:  — при стрельбе одиночными выстрелами — при стрельбе очередями	40  100	40  100	50  150
5	Начальная скорость пули, м/сек	900	735	960
6	Дальность, до которой сохраняется убойное действие пули, м	1350	1100	1350
7	Предельная дальность полета пули, м	3150	2900	3150
8	Вес автомата (пулемета), кг*.  — с неснаряженным пластмассовым магазином — со снаряженным пластмассовым магазином	3,3/3,2  3,6/3,5	2,7  3,0	5,0/5,15  5,46/5,61
9	Емкость магазина, патронов	30	30	45
10	Вес штыка ножа кг: -с ножнами  -без ножен	0,49 0,32	—	—
11	Длина, мм:  -в боевом положении (с откинутым прикладок) -в походном положении (со сложенным прикладом)	940  700	730  490	1060  845
12	Толщина мушки, мм	2	2	1,6

*  Вес автомата указан без штыка-ножа; в числителе указан вес автомата (пулемета) с постоянным прикладом, в знаменателе со складывающимся прикладом.

РПК

Ручной пулемёт Калашникова РПК был принят на вооружение советской армии в 1961 году. По устройству РПК почти аналогичен автомату, большая часть их узлов и деталей взаимозаменяемы. Главные отличия в удлиненном тяжелом стволе и наличии складных сошек. Ствол длиной 590 мм позволил повысить эффективную дальность стрельбы до 800 м. Увеличение толщины его стенок дало возможность вести более интенсивный огонь. Сошки улучшили кучность при стрельбе с упора. Для увеличения боевой скорострельности была увеличена емкость секторного магазина до 40 патронов. был разработан и дисковый магазин, который теперь называют бубном. Его ёмкость составила 75 патронов. Для удобства стрельбы из пулемета приклад был выполнен по форме приклада РПД, а для учета влияния внешних условий на меткость стрельбы пулемет РПК снабжен перемещающимся целиком с механизмом боковых поправок. С заменой карабинов СКС-45 модернизированным автоматом АКМ, а ручного пулемёта РПД на РПК автоматическое оружие в звене отделение-взвод стало полностью унифицированным по патрону и по системе. Широкая унификация узлов и деталей ручного пулемёта с уже освоенным АКМ намного упростила производство РПК, его изучение в войсках.

Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения

Задержки и их характеристика	Причины задержек	Способ устранения
Неподача патрона  Затвор в перед­нем положении, но выстрела не произошло — в патроннике нет патрона	1 Загрязнение или неисправность магазина.  2.Неисправ­ность защелки магазина	Перезарядить   автомат (пуле­мет) и продолжить стрельбу. При  повторении задержки заменить  При неисправ­ности защелки магазина отправить автомат  в ремонтную мастерскую
Утыкание патрона  Патрон пулей уткнулся в казенный срез ствола, подвижные части остановились в среднем положении	Неисправность магазина	Удерживая рукоятку затворной  рамы, удалить уткнувшийся патрон  и продолжать стрельбу. При повторении  задержки, заменить магазин.
Осечка  Затвор в переднем положении, патрон в патроннике, курок сп­щен выстрела не произошло	1.Неисправ­ность патрона  2. Неисправность ударника или ударно спуско­вого механизма; загрязнение или застывание смазки (отсутствует или малый накол бойка на капсю­ле) 3. Заклини­вание ударника в затворе	Перезарядить автомат (пулемет) и продолжать стрельбу  При повторении задержки осмотреть и прочистить ударник и ударно- спусковой меха­низм; при поломке или износе ударно-спусково­го механизма, ав­томат (пулемет) отправить в ремонтную мастерскую. Отделить ударкик от затвора и прочистить отверстие в затворе под ударником.
Не извлечение гильзы Гильза в пат­роннике, очеред­ной патрон упира­ется в нее пулей, подвижные части остановились в среднем положе­нии	1. Грязный патрон или загрязнение патронника  2.Загрязнение или  неисправность выбрасывателя или его пружины	Отвести рукоятку затворной рамы назад и, удерживая ее в заднем положении, отделить магазин и извлечь уткнувшийся патрон. Извлечь затвором или шомполом гильзу из патронника. Продолжать стрельбу. При  по­вторении задержки прочистить патронник  и патроны.  Осмотреть и очистить от грязи  выбрасыватель и продолжить стрельбу.
Прихват или не отражение гильзы  Гильза не вы­брошена из ствольной короб­ки, а осталась в ней впереди затво­ра или дослана затвором обратно в патронник	1. Загрязнение трущихся частей, газовых путей или патронника  2. Загрязнение или неисправность выбрасывателя	Отвести рукоят­ку затворной рамы назад, выбросить гильзу и продол­жать стрельбу.  При повторении задержки прочи­стить газовые пу­ти, трущиеся части и патронник; тру­щиеся части сма­зать.  При неис­правности выбра­сывателя автомат (пулемет) отправить в ремонтную мастерскую
Недоход затворной рамы в переднее положение	Поломка возвратной пружины	Заменить пружину (в боевой  обстановке переднюю часть пружины повернуть за­правленным концом назад и продолжать стрельбу).

Норматив разборки автомата АК-74

Армейский норматив по огневой подготовке подразумевает оценивание отдельно по времени сборки и отдельно разборки, а также суммарно.

При сдаче норматива по разборке солдат находится на позиции у стола, оружие лежит на подстилке. Выполняется одним человеком.

Оценка выводится следующим образом:

• 15 сек — отлично;
• 17 сек — хорошо;
• 19 сек — удовлетворительно.

Замер времени начинается от команды инструктора «К неполной разборке оружия приступить» и заканчивается докладом «Готово». Если солдат по неопытности разобрал изделие и встал по стойке «смирно», не доложив, время отчитывается дальше, пока не будет произнесена команда готовности.

Оценивается время так:

• 25 сек — отлично;
• 27 сек — хорошо;
• 32 сек — удовлетворительно.

Время отсчитывается от команды «К сборке оружия приступить» и до ответной «Готово». Условия те же.

Итого, солдат должен управиться суммарно за 40 сек, чтобы сдать норматив на отлично. С первого раза не у всех получается, но после долгих тренировок каждый добивается желаемого результата.

Какое оружие придет на смену АК74?

Оружейная промышленность не стоит на месте, и разрабатывает все новые образцы стрелкового оружия. По сравнению с такими образцами АК74 признан устаревшей моделью. Следовательно, не за горами время, когда его поменяют на более совершенное оружие. Сейчас на это претендуют несколько версий автоматического стрелкового оружия – не только серии АК, но и других оружейных фирм. Хотя, по некоторым данным, скорее всего, на смену «старичку» АК74 придет его собрат по серии – АК12. По заверениям экспертов, этот образец превосходит АК74 по многим компонентам.

Если это случится, то АК74 достойно сойдет с исторической сцены. Те, кто знаком с автоматом не понаслышке, могут приобрести для себя ММГ АК74 (массо-габаритный макет). Это точная объемная копия знаменитого автомата со всеми принадлежностями, которую можно так же, как настоящий автомат, собирать, разбирать, имитировать из нее стрельбу, и, разумеется, хранить в своей коллекции как ценную реликвию.
