Обзор мелкокалиберного карабина тоз-78

Обзор карабина ТОЗ-78

ТОЗ-78 появился в 1986 году и должен был заменить устаревшие конструкции такого же плана – ТОЗ-17, ТОЗ-18

Наиболее важной его особенностью стал новый способ запирания ствола, в мелкашках такая технология раньше не использовалась

Преимущество нового механизма состоит в возможности использовать более мощные патроны – с давлением пороховых газов до 2000 кгс/кв. см.

Выпускается 5 различных модификаций оружия, в том числе и экспортная версия в сувенирном исполнении – с резьбой на дуле, инкрустацией металлами и так далее.

В видео ниже представлен обзор ТОЗ-78-01:

Преимущества и недостатки

По сравнению со своими предшественниками карабин стал более тяжелым. Однако это с лихвой искупается большей надежностью и прочностью изделия. Так что достоинств у модели предостаточно, что подтверждается довольно длительным сроком ее популярности.

  • Надежность запирания позволяет использовать любые патроны кольцевого воспламенения, в том числе и повышенной мощности.
  • Карабин не самозарядный: болтовый затвор совмещен с боевой пружиной, что по идее должно было привести к тугому открытию и закрытию. На деле взведение пружины производится в 2 этапа, так что в результате перезарядку можно провести одним пальцем.
  • Спусковой механизм регулируется – есть возможность установить приемлемые параметры, как хода спуска, так и усилия для спуска.
  • Механический предохранитель предупреждает произведение случайного выстрела. При хранении или ношении оружия он устанавливается в положение «предохранение» – затвор в закрытом положении.
  • Мушка закрытого типа регулируется по вертикали, и по горизонтали. В разных модификациях ружья есть возможность установить оптический прицел вместо механической мушки или даже использовать их совместно, без демонтажа мушки.
  • Прицел четырехпозиционный – 25, 50, 75, 100 м, что способствует более точной стрельбе.
  • Производитель гарантирует выполнение 15000 выстрелов.

К недостаткам изделия относятся следующие качества.

  • Магазин в карабине закрепляется не слишком надежно: велика опасность случайного нажатия и потери магазина. Новый же придется подгонять к оружию.
  • Внешний вид винтовки особой эстетичностью не поражает: приклад угловат, мушка напоминает вырост на стволе.

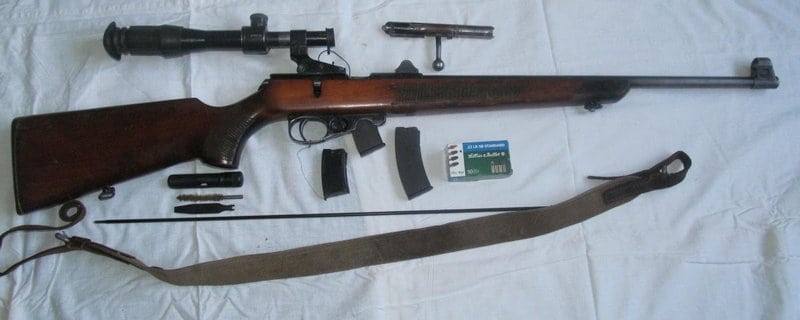

Карабин ТОЗ-78 (фото)

Предназначение

  • Карабин ТОЗ-78 – надежное и простое охотничье ружье для охоты на мелкого зверя и птицу. Использовать его можно как для любительской, так и профессиональной охоты: промысловики часто предпочитают болтовые заряды.
  • ТОЗ-78 вполне пригоден для развлекательной стрельбы или спортивной: он очень прост в обращении и дешев в эксплуатации.

Разновидности

Выпускается модель в нескольких версиях.

  • ТОЗ-78 – базовая модель. Комплектуется оптическим прицелом, а не механическим, и 4 секторными магазинами – на 5 и 10 патронов.
  • ТОЗ-78-01 бюджетная модификация. Магазины здесь предлагаются коробчатые – 2, а прицел устанавливается механический.
  • ТОЗ-78-04 – экспортная модель. Отличается наличием резьбы на дульной части. Это позволяет установить глушитель, например.
  • ТОЗ-78-05 – отличается утяжеленным стволом, комплектуется только оптическим прицелом, мушка отсутствует.
  • ТОЗ-78-06 – тот же ТОЗ-78-05, но в экспортном исполнении – с резьбой, без механических приспособлений. Может иметь сувенирное исполнение – с инкрустацией драгметаллами, резьбой и прочими украшениями.

Ложе ТОЗ-78 может изготавливаться со щекой. В этом случае к обозначению добавляют литеру «Л».

Про технические характеристики карабина ТОЗ-78 (в т.ч. 01, 05, 06) поговорим ниже.

Общее устройство ТОЗ-8

Перечень элементов:

  • ствол;
  • ствольная коробка;
  • затвор;
  • спусковой механизм;
  • мушка с намушником;
  • прицел;
  • ложа.

Ствольная коробка

Ствольная коробка соединяется со стволом пенька, которая служит для расположения в ней затвора и вкладыша. Спусковой механизм обеспечивает спуск с боевого взвода и присоединен к ствольной коробке, которую закрывает колпачок и крышка.

Спусковой механизм состоит из:

  • винта спусковой пружины;
  • спускового крючка;
  • спусковой пружины.

Задняя часть стойки на спусковой пружине это шептало, а передняя часть является затворной задержкой. Вкладыш предназначен для направления патрона в патронник и отражения гильзы после выстрела.

Затвор предназначен для производства выстрела, извлечения гильзы после выстрела, запирания канала ствола, досылания патрона в патронник и состоит из:

  • боевой пружины;
  • муфты;
  • ударника с бойком;
  • стебля затвора с рукояткой;
  • боевой личинки;
  • курка.

Мелкокалиберная винтовка ТОЗ 8 в разобранном виде Довольно тяжелый ствол винтовки ТОЗ-8М имеет длину 640 мм, 4 нареза, каждый из них на 2 оборота. Длина хода нареза в канале ствола равна 35 см. На стволе находится прицельная колодка, на которой нанесен номер и год изготовления винтовки.


ТОЗ-8М ствол

На передней части ствола установлено основание мушки, а на задней — 2 продольных паза для прицельной колодки. С помощью специального пенька и шпильки крепится ствольная коробка.

Затвор и вкладыш размещены в ствольной коробке, которая выступает в виде основания для спускового механизма. В заднюю часть вкручивается хвостовой шуруп, который скрепляет ствольную коробку с ложей винтовки.

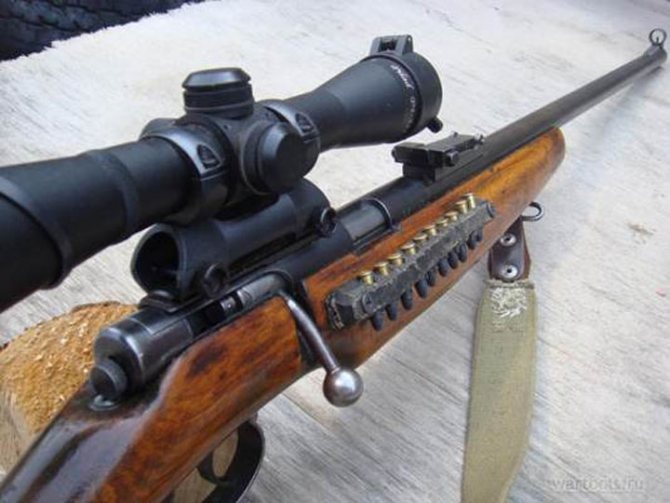

ТОЗ 8 оптика

Снаружи ствольной коробки есть окно, через которое происходит вкладывание патронов и выбрасывание стрелянных гильз. Колпачок ствольной коробки предназначен для закрытия канала с целью защиты от пороховых газов, загрязнений и исключения выпадения затвора.

Вкладыш

Вкладыш расположен в ствольной коробке.

Зафиксирован спусковой пружиной и имеют следующую функцию:

  • направления патрона при заряжании в патронник;
  • отражения гильз после выстрела.

Спусковой механизм

Спусковой механизм состоит из:

  • спусковая пружина со стойкой;
  • винт и ось;
  • спусковой крючок.

Курок спускается с боевого взвода, далее утапливает стойку спусковой пружины. Спусковой крючок соединяется при помощи оси с пружиной, которая отводится вниз. Для движения хвоста существует ограничение, которое обеспечивает выступ на спусковом крючке.

Спусковая пружина обеспечивают положение курка на боевом взводе и, кроме этого, ограничивает обратное движение затвора. Со ствольной коробкой скреплена при помощи винта. Спусковая скоба прикрепляется к цевью шурупами. Движение спускового крючка ограничено специальным отверстием.

Прицел

Механический прицел состоит из прицельной колодки и прицельной планки, которая оснащена гривкой с прорезью для прицеливания. Настройка допускает прицельную стрельбу на дистанцию до 250 метров.

Кроме этого, к механическому прицелу относится мушка, пружина прицельной планки и боковые грани планки.


ТОЗ 8 разборка затвора

Затвор предназначен для досылания патрона, закрывания канала ствола, выбрасывания стрелянной гильзы и состоит из:

  • курок;
  • стебель;
  • боевая пружина;
  • боевая личинка;
  • выбрасыватель;
  • гильзодержатель;
  • пружина гильзовыбрасывателя;
  • ударник.

Ударный механизм

Ударный механизм винтовки ТОЗ-8 состоит из:

  • курка (устанавливает ударник на боевой взвод);
  • боевой пружины;
  • ударника;
  • муфты (соединяет боевую личинку с ударником);
  • ложи.

Неполная разборка

Согласно технического описания неполная разборка карабина производится для чистки оружия после стрельбы.

Порядок неполной разборки выглядит следующим образом:

  • отделить колпачок ствольной коробки;
  • снять затвор;
  • разобрать затвор;
  • снять курок;
  • снять гильзоотражатель и выбрасыватель.

Устройство

Карабин ТОЗ-78 оснащен затвором разборной конструкции. Затвор скользящей схемы, расположен на казенной части ствола. Для запирания требуется поворот стебля при помощи рукоятки. В запертом состоянии затвор фиксируется двумя боевыми упорами, расположенными параллельно. Имеется дополнительный фиксатор, входящий в выполненный в ствольной коробке паз.

Производимое вручную после выстрела отпирание затвора путем поворота стебля ставит пружину на боевой взвод. После этого затвор резко отводится назад для удаления стреляной гильзы из полости патронника. Обратный ход стебля подает новый патрон в патронник и поджимает боевую пружину. Запас патронов располагается в секторном магазине, рассчитанном на 5 или 10 выстрелов.

Магазины обеспечивают равномерную подачу боеприпасов без заклинивания патронов и деформации пуль. Удаление пустого магазина выполняется нажатием на кнопку фиксатора. Для выполнения ряда спортивных упражнений возможна установка специального лотка, позволяющего вести ускоренную перезарядку вручную по одному патрону.

В спусковом механизме использовано специальное устройство, позволяющее вести регулировку усилия и длины хода. Регулировка выполняется при помощи винтов, расположенных параллельно перед крючком. Первый винт позволяет менять усилие на крючке, которое увеличивается при затяжке винта. Диапазон усилий на спусковом крючке лежит в пределах 0,45-2,0 кг.

Второй винт изменяет ход спускового крючка, затягивание винта ведет к уменьшению хода. Модели ТОЗ-78 и ТОЗ-78-01 не оснащены винтом регулировки хода, а ТОЗ-78-17 имеет спусковой механизм без регулировок. Шептало винтовок оснащено предохранительным фиксатором (перехватывателем), который не позволяет выполнить случайный выстрел в результате падения оружия.

Винтовки ТОЗ-78В оснащены прицелом открытого типа, в то время как на карабинах может встречаться прицельная мушка закрытого типа, прямоугольной формы. Имеется возможность регулировки мушки по двум направлениям, что повышает точность стрельбы. Ближе к казенной части ствола установлен регулируемый барабанный целик.

На целике нанесены фиксированные расстояния прицеливания – 25, 50, 75 и 100 м. Оптический прицел с увеличением 2,5 раза монтируется через кронштейны, устанавливаемые в продольные пазы. Применение оптики не исключает возможности прицеливания при помощи мушки. Для этого прицел перемещается вперед вдоль коробки ствола.

Рычажок предохранителя расположен под затворной частью карабина. Предохранитель одновременно блокирует спусковой крючок и стебель затвора. При выключенном предохранителе на боковой части спускового механизма видна точка красного цвета. Поворот рычажка закрывает метку, а специальный фиксатор предохранителя входит в паз затвора, блокируя его движение.

На карабине имеется индикатор взведенного состояния пружины, повышающий безопасность эксплуатации. Взведенный курок выводит ударник за пределы торцевой части затвора. Если курок находится в спущенном состоянии, то ударник находится заподлицо с торцевой плоскостью затвора. Приклад выполнен в виде единой детали с цевьем.

Ложе карабина пистолетного типа. В качестве материала использована древесина бука или ореховое дерево. Вариант ТОЗ-78БК оснащен регулируемой щекой приклада. Регулировка выполняется по вертикали и горизонтали. Ствол оснащен регулируемым балансировочным грузом. Приклад биатлонной винтовки ТОЗ-78БИ имеет на правой стороне три штатных места для хранения 5-патронных магазинов.

Ложа ТОЗ-78 и варианты её доработок

Пистолетная ложа ТОЗ-78 сделана из качественной берёзы. Перед сборкой ружья ложа покрывается толстым слоем прозрачного лака. Цевье и шейка ложи имеют насечку. Хотя дерево само по себе качественное, сборка ложи не для эстетов. Часто возникают вопросы по врезке металла в дерево, иногда ствол оружия банально не вывешен, и это не самая большая беда, которая может случиться со стволом ТОЗ-78. Иногда он может быть ещё и поведён из-за контакта с металла с деревом ложи.

Некоторые охотники жалуются, что ложа не слишком удобная и дорабатывают её своими силами. Доработка ложи заключается в следующих операциях:

  • Можно сделать специальный вырез под большой палец правой руки;
  • Для устранения касания ложи и ствола следует срезать лишнее дерево с ложи, или установить несколько шайб в месте соединения ствольной коробки с ложей карабина;
  • Можно зашкурить ложу и пропитать её льняным маслом или натуральной олифой (что значительно лучше). После проведения данной процедуры дерево проявит свой узор и будет лучше сопротивляться влажности.

Модификации карабина

  • ТОЗ-78 считается стандартной моделью. На продажу комплектуется с оптическим прицелом и магазинами в количестве четырёх штук. Два из них вмещают пять патронов, а два других способны поместить десять патронов.
  • ТОЗ-78-01 можно назвать самым дешёвым вариантом, поскольку в комплектации нет оптики, а магазина всего два. Один содержит 5 патронов, а другой позволяет зарядить 10 патронов.

  • ТОЗ-78-04 выпускается для экспорта, поэтому имеет определённую особенность, которая заключается в наличии нарезов на дульном срезе, что позволяет установить глушитель.
  • ТОЗ-78-05 обладает стволом, у которого прочность значительно выше, чем у его собратьев. Кроме этого, в конструкции нет открытого прицела, но есть оптика.
  • ТОЗ-78-06 является абсолютным аналогом предыдущей модели, но только производится для продажи на зарубежных рынках. Есть резьба на дульном срезе, и может быть украшен резьбой.

Описание

Гранатомет АГС-17 «Пламя» имеет отличные тактико-технические параметры, может поражать врага настильным и навесным огнем. Оружие и сейчас находится на вооружении армии РФ. Также этой моделью пользуются десятки стран ближнего и дальнего зарубежья. Основными преимуществами гранатомета являются универсальность, надежность и простота конструкции. Он может эксплуатироваться не только со станка, но и монтироваться на различные виды техники.

АГС-17 доказал на практике свою эффективность в десятках конфликтах. Первые реальные испытания оружия прошли в Афганистане. Гранатомет отлично зарекомендовал себя в горных противостояниях, его активно использовали не только советские войска, но и моджахеды. В первой и второй чеченских компаниях оружие также принимало участие. Сейчас оно эксплуатируется в Сирии.

Серийный выпуск рассматриваемой модификации налажен на машиностроительном комбинате «Молот». Кроме того, его модификации производились в бывшей Югославии и Китае.

Конструкция Тоз-78

Стволы

Ствол для 78-й модели выполняется по новым технологиям, поэтому он стал тяжелее и прочнее. Надёжно крепится к ствольной коробке. Для ствола всех модификация составляет 536 миллиметров. Мушка закрытого типа установлена на дульной стороне ствола.

Затвор

Затвор в этом орудии совмещён с мощной боевой пружиной, из-за которой, казалось бы, для открытия и закрытия затвора придётся приложить немало усилий. Однако общая конструкция сделана так, что много усилий прикладывать не придётся.

Затвор винтовки выполнен уже в привычном типе: продольно-скользящий с взведением боевой пружины, когда начинается отпирание канала ствола. Жёсткая боевая пружина обеспечивает безукоризненное разбитие капсюля патрона даже в самых суровых погодных условиях.

Конструкция ружья позволяет использовать заряды повышенной мощности, давление от пороховых газов у которых достигает отметки в 2000 кгс/см2. У орудий схожего класса этот показатель не превышает 1300. Это обеспечивается за счёт наличия двух боевых упоров, которые располагаются друг за другом. Усиленно запирание обеспечивается дополнительным выступом затвора, он в специальный паз ствольной коробки. Как и в Тоз-120, здесь затвор оснащается индикатором взведения ударника.

Для разбора затвора не понадобится много инструментов, сил и времени. Это позволяет быстро осуществлять чистку и смазку, что необходимо для продолжительной и стабильной работы орудия. Затвор с коробкой сконструированы интересным образом: детали выстроены так, что полностью исключена возможность попадания грязи внутрь ствольной коробки.

Предохранитель

В Туле позаботились о безопасности своих покупателей, поэтому на своё ружьё установили неавтоматический предохранитель, который характерен нарезному оружию высокого класса. Благодаря этому стало возможно не только запирание спускового крючка, но и установка затвора в закрытое положение.

Такое конструкционное решение сводит к нулю возможность случайного выстрела во время транспортировки и переноски винтовки. Флажок активации предохранителя находится с правой стороны оружия, где располагается ствольная коробка — на её передней части.

Магазины

Мелкашка Тоз-78 заряжается с помощью магазинов на 5 или 10 патронов. Для этого карабина была выбрана особая конструкция магазинов — секторная. Таким образом, магазин Тоз-78 обладает лучшими характеристиками, чем у старших братьев, так как здесь отсутствует перестроение зарядов.

Снимается магазин при помощи традиционной защёлки. Карабин Тоз-78 защищён от непроизвольного нажатия кнопки, из-за чего охотники часто теряли магазины.

Прицел

Прицел выполнен по барабанному типу и может фиксироваться в четырёх разных позиций. От его расположения зависит дальность, на которой можно стрелять: 25, 50, 75 или 100 метров. Мушка легко выдерживается механические воздействия, так как защищена специальным корпусом.

Регулировка в вертикальном и горизонтальном положениях позволяет каждому стрелку произвести настройку в соответствии со своим зрением, чтобы выдавать максимальную точность и эффективность стрельбы.

Ложа

Ложе Тоз-78 выполнено по пистолетному типу. Привлекательный внешний вид достигается за счёт материала, из которого она делается — берёза, и матового прозрачного лакала, которым покрывается перед сборкой. Затылок ложи изготавливается из прочного пластика, а шейка и цевьё имеют насечку.

Некоторые комплектующие оружия изготавливаются из прочного легкосплавного металла. Материал обладает высокой надёжностью и служит стрелку при правильном уходе долгие годы. Также для изготовления некоторых комплектующих используется стеклонаполненный полиамид.

Оптический прицел и пристреливание

Сложно представить себе охоту с мелкашкой без использования оптического прицела. Лучше всего выбрать оптику с изменяемой кратностью (от 3x до 6x), чтобы всегда можно было настроить изображение в зависимости от расстояния от стрелка до цели. Также перед охотой необходимо провести грамотную пристрелку винтовки, используя пули с закругленным наконечником (оставляют более ровные следы на мишени) и руководствуясь следующей инструкцией:

  1. Выбираем позицию для стрельбы. Лучше всего будет отправиться в тир, где на пулю не будет действовать влажность воздуха и скорость ветра. Но если это не представляется возможным, стоит дождаться безветренного дня и найти чистое поле, где нет людей и неровностей ландшафта, которые бы мешали пристрелке.
  2. Сооружаем лежанку для стрельбы. Станок-фиксатор есть не у каждого, чтобы винтовка не дергалась в момент прицеливания, ее можно оснастить сошками или просто установить несколько мешков с песком. Также стрелку не должно ничего мешать занять максимально удобную позицию для стрельбы.
  3. Делаем три пробных выстрела с расстояния 10 метров. В качестве точки для прицеливания лучше всего выбрать нижнюю часть круга тировой мишени. Задача стрелка сделать так, чтобы пули легли максимально близко друг к другу. Если разбор составляет больше 1 сантиметра, то стоит занять более удобную позицию или осмотреть ствольный канал на наличие дефектов.

  1. Корректируем оптику и производим еще 3 выстрела. Для регулировки горизонтального положения линз служит боковой барабан, для вертикального — верхний. Каждый щелчок приспособления говорит о том, что линза была передвинута на 0,1 миллиметра. Не рекомендуется пытаться регулировать вертикаль и горизонталь одновременно.
  2. Увеличиваем расстояние до мишени и повторяем процедуру. Сразу устанавливать дистанцию в 50 метров и пристреливать оптику — не лучшая идея, поскольку иногда может быть непонятно, в каком случае отклонение вызвано неправильным положением линз, а в каком стрелок просто дернул руку. Так что увеличивать расстояние стоит постепенно — на 10-15 метров за раз.

Как только вы добьетесь идеальных показателей во время пристрелки на расстоянии 100 метров (не более 3 см разброса), процедуру можно считать завершенной. Дальнейшая настройка оптики будет малоэффективной, поскольку мелкокалиберная пуля начинает постепенно терять высоту.

Конструкция ТОЗ-8

Ствол винтовки

В канале ствола есть четыре винтовых нареза, на два оборота каждый. Длина хода нареза составляет 35 сантиметров. Номер винтовки и год её изготовления можно посмотреть на прицельной колодке, которая располагается на стволе Тоз-8.

Основание мушки установлено в продольный паз на передней части ствола. На задней части ствола есть два продольных паза, они сделаны для прицельной колодки. Также сзади есть специальный пенёк, к которому при помощи шпильки крепится ствольная коробка. Ствол с ложей крепится винтом, который вкручивается в поперечный паз на передней части ствольной коробки.

Ствольная коробка винтовки

В ствольную коробку помещаются затвор и вкладыш. Коробка выступает в качестве основания для ударно-спускового механизма. Она выполнена в виде простой трубы, которая выглядит как продолжение ствола. Ствольная коробка скрепляется с ложей хвостовым шурупом, который вкручивается в заднюю часть (в «хвост»).

Снаружи есть окно, которое используется для вкладывания патронов и выброса гильз.

Вкладыш винтовки

Располагается в ствольной коробке и фиксируется спусковой пружиной. Предназначен для:

  • Направления патрона в патронник при заряжании;
  • Отражения гильз в процессе выбрасывания после выстрела;
  • Направления затвора при движении вперёд.

Ударно-спусковой механизм

В конструкцию УСМ входят: спусковой крючок, спусковая пружина со стойкой, винт и ось. Когда курок спускается с боевого взвода, происходит утопление стойки пружины спусковым крючком. Спусковой крючок соединяется пружиной при помощи оси. Пружина отводится вниз за счёт двух выступов на крючке. Для движения хвоста есть ограничение, которое обеспечено выступом на передней части спускового крючка.

Спусковая пружина обеспечивают курку положение в боевом взводе и ограничивает движение затвора назад. Со ствольной коробкой она скрепляется при помощи винта. На заднем конце есть отверстие, через которое проходит ось для скрепления со спусковым крючком. Есть два среза наверху пружины: первый — для фиксации курка в боевом взводе, второй — для ограничения движения затвора назад.

Спусковая скоба крепится к цевью двумя шурупами. Спусковой крючок проходит через металлическую прокладку с отверстиями под пятками. Отверстие ограничивает движение спускового крючка назад.

Прицел ТОЗ-8

Прицельный механизм состоит из:

  • Прицельной колодки. Используется для фиксации шпильки и укрепления пружины прицельной планки;
  • Прицельной планки. Оснащена гривкой с прорезью, используемой для прицеливания. Настраивать прицельный механизм можно для стрельбы на различные дистанции — от 25 до 250 метров. Боковые грани планки оснащены вырезами для крепления хомутика;
  • Хомутик;
  • Пружина прицельной планки. Фиксирует планку в требуемом положении;
  • Мушка.

Затвор

Затвор досылает патрон в патронник, закрывает канал ствола, выбрасывает гильзу стрелянного заряда и является важным элементом произведения выстрелов. Состоит из:

  • Боевой личинки. Она является связующим звеном всех элементов затвора. Справа и слева есть два паза для выбрасывателя и гильзоотражателя. Личинка оснащена специальной чашечкой для помещения шляпки боеприпаса. Оси выбрасывателя и гильзоотражателя помещены в вертикальные отверстия. Снизу размещён досылатель. Ограничение движения затвора обеспечивается за счёт уступа на задней нижней части боевой личинки. Стебель затвора надевается на пенёк боевое личинки. Внутри неё есть канал для ударника;
  • Выбрасыватель. Выбрасывает гильзы из патронника и ствольной коробки при помощи отражателя;
  • Гильзоотражатель. Фиксирует патрон в чашечке личинки;
  • Стебель затвора. Оснащён отверстием, через которое проходит шпилька для скрепления ударника с муфтой и боевой личинкой. Есть два маленьких и два больших выреза. Большие используются для отвода курка назад, маленькие для ограничения вращения стебля.

Ударный механизм

В конструкцию ударного механизма входят:

  • Курок. Предназначен для установки ударника на боевой взвод. Крепится к ударнику нарезными отверстиями и шпилькой;
  • Ударник;
  • Боевая пружина;
  • Муфта. Соединяет ударник с боевой личинкой;
  • Ложа. Соединяет все части карабина и отвечает за удобство эксплуатации Тоз-8.

Карабин ТОЗ-78. Обзор мелкокалиберного оружия, каким оно должно быть

Видеообзор карабина ТОЗ-78. В обзоре коротко коснулись истории создания, подробно рассмотрены конструкция и принцип работы автоматики, а также произведен отстрел оружия. ТОЗ-78 — малокалиберный магазинный карабин под патрон кольцевого воспламенения .22LR, разработанный в 1986 году, Тульским оружейным заводом, в качестве модели, для замены устаревших ТОЗ-16, ТОЗ-17 и ТОЗ-18. Оружие предназначено, в первую очередь, для охоты на мелкого зверя и птицу (как для любительской, так и профессиональной охоты). Также вполне пригоден для развлекательной или спортивной стрельбы. ТОЗ-78 — надежное и простое оружие с хорошей прикладистостью, очень простое в обращении и в эксплуатации, ставшее в свое время популярным карабином для охоты. ТОЗ-78 относится к категории болтовых карабинов. Перезарядка оружия при стрельбе происходит вручную при помощи продольно скользящего затвора с поворотом при запирании. ТОЗ-78 имеет указатель взведения: при взведенном курке ударник выдвигается назад за наклонный торец колпачка, при спущенном курке торец ударника совпадает с наклонным торцом колпачка затвора. Спусковой механизм имеет возможность регулирования усилия спуска и хода спускового крючка. Также, спусковой механизм имеет предохранитель от выстрела при случайном нажатии на спусковой крючок. Магазины секторные однорядные — на 5 и 10 патронов. Снимаются магазины при помощи традиционной защёлки. Механические прицельные приспособления состоят из закрытой, регулируемой по вертикали и горизонтали мушки и открытого четырехпозиционного прицела с делениями на 25, 50, 75 и 100 м. В стандартный комплект ТОЗ-78 входит 2,5-кратный оптический прицел на кронштейне, конструкция которого позволяет перемещать его вдоль ствольной коробки и стрелять с открытым прицелом, не снимая оптического. Ствол выполнен по новой технологии, повлекло за собой увеличение массы и прочности, а более надежное крепление к ствольной коробке. Ложе выполнено по пистолетному типу, обычно из березы. Экспортные изделия могут иметь ложе из бука или ореха. Затылок выполнен из прочного пластика, а шейка и цевьё имеют удобную насечку. В ряде деталей применены высокопрочные лёгкие сплавы и композитные материалы. Гарантийный ресурс карабина составляет 15 000 выстрелов. Существует ряд модификаций этого оружия: • ТОЗ-78 — стандартная модель. Комплектуется оптическим прицелом и четырьмя магазинами секторного типа — двумя на 5 патронов и двумя на 10 патронов. • ТОЗ-78-01 — бюджетная версия. Не имеет оптического прицела и комплектуется двумя коробчатыми магазинами: одним на 5, и одним — на 10 патронов. • ТОЗ-78-04 — экспортный вариант. Отличается резьбой на дульной части ствола. • ТОЗ-78-05 — ствол этой модификации имеет повышенную прочность. В комплекте поставки есть оптический прицел. Конструкция карабина лишена прицела открытого типа. • ТОЗ-78-06 — экспортный вариант ТОЗ-78-05. С утяжелённым стволом и оптическим прицелом, без механических прицельных приспособлений, с резьбой на дульной части ствола. Может иметь сувенирное исполнение – с инкрустацией драгметаллами, резьбой и прочими украшениями. Характеристики: — Патрон: .22 Long Rifle — Калибр, мм: 5,6 — Масса, кг: 2,7-3,0 — Длина, мм: 1000 — Длина ствола, мм: 536 — Ширина, мм: 80 — Высота, мм: 210 (без оптического прицела — Вид боепитания: секторный магазин на 5 или 10 патронов — Начальная скорость пули, м/с: ~ 300 — Прицельная дальность, м: 100 — Максимальная дальность, м: 300 — Скорострельность, выстрелов/мин: до 30 выстрелов в минуту

Конструкция

Конструкция винтовки (см. схему на рисунке) ТОЗ-78 — то, что подверглось модернизации больше всего остального вместе взятого. За многие годы работы ПАО «Тульский оружейный завод» старался придерживаться одной и той же схемы производства ружей. Однако новая «Тозовка» получила несколько серьезных усовершенствований, которые положительно отразились на ее характеристиках.

УСМ и предохранитель

При создании ТОЗ-78 инженеры старались заложить в конструкцию модели максимальную безопасность при использовании оружия. Для этого был установлен автоматический предохранитель, который срабатывал при взводе спускового крючка с помощью затворной рамы. Также для надежности запирания ствольной коробки в заряженном состоянии была предусмотрена специальная система из пазов и выступов.

Ударно-спусковой механизм мелкашки также подвергся некоторым изменениям. Во-первых, были усилены боевые пружины, благодаря чему винтовка стала отличаться более резким ходом и повышенной мощностью. Во-вторых, количество штифтов и муфт в УСМ сократилось примерно в два раза, что слегка уменьшило его прочность, зато теперь владельцам не приходилось по несколько часов мучиться с его разборкой и сборкой.

Магазин

Магазин ТОЗ-78 поставляется в двух вариантах: на 5 или 10 патронов. Для соединения детали со ствольной коробкой имеется секторная конструкция, отличающаяся повышенной прочностью и надежностью. Также за счет отсутствия различных схем перестроения патронов в магазине, инженерам удалось добиться более быстрой перезарядки винтовки: показатель скорострельности стал составлять около 35 выстрелов в минуту.

Прицельные приспособления

В роли стандартного прицельного приспособления используется фиксированная мушка и регулируемый целик, располагающийся на 11-миллиметровой прицельной планке «ласточкин хвост». Однако большинство охотников сходятся во мнении, что открытый прицел не подходит мелкашке ТОЗ-78, поэтому предпочитают приобретать комплектации с установленной оптикой или проводить апгрейд самостоятельно. Предпочтительная кратность для «обвеса» — 6x для стрельбы от 100 до 150 метров.

Ложа карабина

Ложа ТОЗ-78 изготавливается в двух вариантах: классическая винтовочная и пистолетная. В обоих случаях в качестве материала используется березовая доска. Перед сборкой ложа обрабатывается слоем прозрачного лака, который повышает срок эксплуатации оружия. Врезка металла в дерево при этом выполнена довольно качественно: какие-либо зазоры или трещины отсутствуют. Задняя часть приклада оснащена резиновым или пластиковым амортизатором.
