Самолет су-39. фото. история. характеристики

См. также

Вооружение

Одна из отличительных черт Су-39 – его громадный оружейный потенциал. По сути, поднимаясь с аэродрома, он в одиночку может выполнить самые сложные задачи. Установленная в носовой части система «Шквал-М» (спрятана за носовым обтекателем), выводит изображение местности под самолетом на экран пилота в кабине.

Ее качество такое высокое, что можно увидеть танк на 10 км по курсу, а жилой дом – даже на 15 км. В ширину мониторинг работает на 2 км. Все это позволяет эффективно захватывать цели или видеть запуск ракет по Су-39 и вовремя предпринимать меры по отклонению.

Ключевая особенность вооружения самолета – высочайшая точность. Например, основное вооружение – противотанковые управляемые ракеты «Вихрь» (штурмовик может нести до 16 штук) – попадают в цель с разбросом всего 60 см при запуске за 10 км до нее. К примеру, предшественник, Су-25 имел гораздо больше (160 штук) ракет С-8, которые не управлялись, поэтому использовались все для поражения одной единственной цели.

Вероятность попадания в движущийся танк «Вихрем» оценивается сегодня как 80-85%.

Точное наведение на цель помогает автоматическая система слежения за целью. Это еще одна особенность штурмовика, которая делает его незаменимым на поле боя.

Вооружение штурмовика подвешивается на 11 узлах (по 5 под каждым крылом и 1 под фюзеляжем).

Су-39 способен нести на борту:

• неуправляемые блоки С-8 (160 ракет), С-13 (40) или С-24;
• ракеты «воздух-воздух» Р-60 (2) или Р-73 (2);
• сверхзвуковые ракеты «воздух-земля» «Вихрь» (16), Х-25Л (4), С-25Л (8), Х-29Л (4), Х-58 (4), Х21 А/АД/П (4) или Х-35 (4);
• свободнопадающие бомбы ФАБ-250 или -500, РАБ-250 или -500 (8);
• подвесные контейнеры со стрелковым вооружением.

Если вооружить штурмовик Су-30 комбинированным снаряжением (для работы по воздушным, морским и сухопутным целям), то самолет способен сдерживать наступательные силы противника. При этом он будет достаточно маневренным и способным обходить ПВО и ПРО.

Штурмовик Су-39 однозначно получился удачным самолетом, который может использоваться для различных военных целей в небе. Он одинаково успешно справится с работой разведчика, штурмовика, бомбардировщика или даже истребителя. Этот универсализм, конечно, предопределил будущее проекта.

У него есть шансы послужить базой для будущих поколений штурмовиков. Возможно, что для этого потребуется только улучшить вооружение, авионику на борту и двигатели, используя ту же схему планера, кабины и фюзеляжа.

Радиолокационная станция «Копье-25»

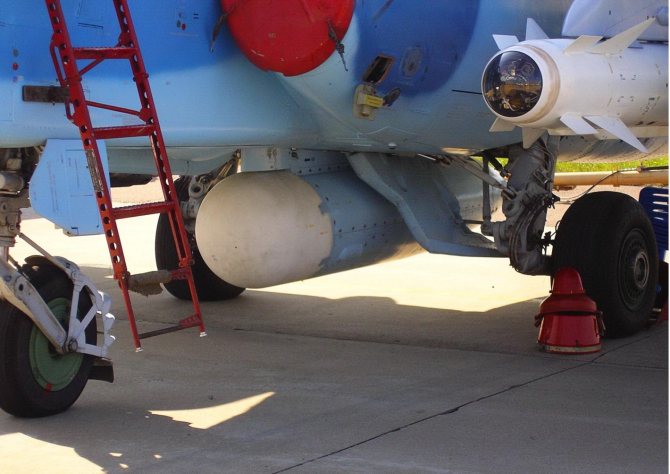

Российский штурмовик СУ-39 оснащается подвесной радиолокационной станцией. Это его основное отличие от СУ-25. Главной характеристикой радиолокационной станции является ее разрешающая способность, от которой зависит дальность обнаружения целей, точность выдачи их координат. Разрешающая способность определяется электроникой станции, диапазоном работы, а главное — размерами антенны. РЛС «Копье-25» оснащена антенной диаметром 500 мм.

РЛС «Копье-25» собрана на полупроводниковой элементной базе. Имеется мощный вычислительный комплекс для быстрого получения координат целей и их корректировки в зависимости от положения самолета. Это универсальный радиолокатор как для наземной так и для воздушной разведки. Дальность обнаружения целей:

• танк, грузовой автомобиль — 20 км;
• самолет — 80 км;
• железнодорожный мост — 80 км;
• ракетный катер — 100 км;
• эсминец — 200 км.

Рабочий диапазон РЛС — 10 ГГц (длина волны 3 см). Питание идет от бортовой авиационной сети 27 вольт 400 гц. Потребляемая мощность — не более 1,5 кВт. Передатчик работает в импульсном режиме. Максимальная мощность в импульсе — 5 кВт. РСЛ располагается снизу фюзеляжа. Носовая часть самолета заменяет верхний угол обзора, что указывается в характеристиках. Вес всей конструкции в контейнере — не более 120 кг.

Штурмовик Су-39 — летающий танк

За последние годы даже потенциальные враги России поняли, что авиастроение в наше стране возрождается, и конструкторские бюро планомерно работают над все новыми образцами самолетов. В столь непростое время главные усилия прилагаются в сфере военной авиации и в прессе регулярно мелькают новости о все новых разработках в этой области. При этом зачастую за кадром остаются весьма интересные проекты одним из которых, безусловно, является проект перспективного российского штурмовика Су-39.

История создания этой машины ведет начало с конца 1980-х годов, когда в ОКБ Сухого задумались о глубокой модернизации знаменитого советского Су-25. Последний был предназначен главным образом для уничтожение танков и другой бронетехники противника, а новый штурмовик должен был получить новую авионику и более расширенный комплекс вооружения. По замыслу советских конструкторов Су-39 должен был в состоянии вести даже воздушный бой, то есть выполнять функции истребителя, что существенно повышало его ценность как боевой единицы.

Главным требованием Минобороны было то, чтобы новый самолет был круглосуточным и всепогодным, и мог поражать любые виды боевой техники. Для выполнения подобных пожеланий больше подходила двухместная машина, с летчиком и оператором бортового вооружения. Подобная схема использовалась на ударных вертолетах и была довольно эффективной. Новый штурмовик решили создавать на базе двухместного учебно-боевого самолета Су-25УБ.

Главной ударной силой для борьбы с танками был выбран ПТРК «Вихрь» с лазерной системой наведения. Однако испытания и отработка нового самолета несколько затянулись, поэтому его серийное производство началось только в 1990 году на Тбилисском авиационном заводе.

В целом конструкция Су-39 повторяет конструкцию штурмовика Су-25УБ, за исключением некоторых отличий. Было принято решение, что все-таки самолет будет управляться одним летчиком, а место второго пилота занимает топливный бак и отсек электронного оборудования.

Ещё одним отличием от предшественника стало то, что пушечная установка на Су-39 несколько смещена от центральной оси, чтобы освободить место для электронного оборудования.

Су-39, как и все остальные модификации Су-25, имеет прекрасный уровень защиты: пилот размещен в кабине, выполненной из специальной титановой брони, которая выдержать попадание 30-мм снарядов. Аналогичным образом защищены основные узлы и агрегаты штурмовика. Кроме того, кабина имеет лобовое бронестекло и бронезаголовник.

Особое внимание конструкторы уделили защите топливных баков, которые снабжены протекторами и окружены пористыми материалами, что препятствует выплёскиванию топлива и уменьшает вероятность пожара. Еще одним нововведением стала специальная окраска, которая делала штурмовик менее заметным над полем боя, а специальное радиопоглощающее покрытие снижало ЭПР самолета

Даже при поражении одного из двигателей самолет вполне может продолжить полет

Еще одним нововведением стала специальная окраска, которая делала штурмовик менее заметным над полем боя, а специальное радиопоглощающее покрытие снижало ЭПР самолета. Даже при поражении одного из двигателей самолет вполне может продолжить полет.

Как показал опыт Афганской войны, даже после поражения ПЗРК типа «Стингер» штурмовик вполне способен вернуться на аэродром и совершить нормальную посадку.

Помимо броневой защиты для увеличения живучести штурмовика на него был установлен комплекс радиотехнического противодействия «Иртыш», станция постановки активных помех «Гардения», система постановки ИК-помех «Сухогруз» и комплекс отстрела диполей. Также Су-39 получил новый радиолокационно-прицельный комплекс «Копье», что значительно расширило боевые возможности машины.

Основным средством поражения танков и других видов бронетехники врага нового штурмовика стал ПТУР «Вихрь» (до 16 штук), способный поражать цели на дистанциях до десяти километров. Наведение же ракет на цель должно было производиться с помощью круглосуточного прицельного комплекса «Шквал».

К сожалению, попытка начала серийного производства нового штурмовика пришлась на неудачное время – середину девяностых годов. Страна под управление Ельцина и его «молодых реформаторов» находилась в глубоком финансовом кризисе и практически полное отсутствие финансирования со стороны государства похоронило интересный проект. Остается надеяться лишь на то, что результаты работ, которые велись над Су-39 не пропали зря, и хоть что-то из этого будет использовано в будущих российских машинах.

Андрей Рухлов

Крошка Ру

Обнаружение и поражение цели самолетом Су-39

Для того чтобы данная машина могла работать в любое время суток, она оснащена прицельной системой класса И-251, которая позволяет распознать цели разного размера, проводит наведение оружия и огонь из пушек.

В носовой части самолета расположена система под названием «Шквал-М», она производит вывод изображения местности под самолетом на экран в кабине пилота. Данная аппаратура позволяет проводить мониторинг местности за десять километров до цели, при этом захватывает территорию шириной до двух километров. С помощью данной системы пилот может отследить ракетный залп и при необходимости может зайти на повторную атаку. Данная система настолько качественная, что может распознать танк на расстоянии в 10 километров, а жилой дом − на расстоянии в 15 километров.

Самолет Су-39 оснащен авианаводчиками, которые не видимы противнику, но эта система позволяет производить точный автоматический залп по заданным целям. А самое главное, что данная система не допускает повреждения собственных военных подразделений.

Корпорация Сухого активно ведет сотрудничество на международном рынке, предлагая свои изделия высокого качества по рыночным ценам. Много стран мира закупают наши штурмовики за деньги или в обмен на собственную продукцию, которой недостает в нашей стране.

Самолет Су-39 получил высокое доверие среди множества иностранных аналогов. В подтверждение этого можно сказать, что авиазавод Сухого в Улан-Удэ имеет много заказов на изготовление данной машины.

Структура

Вооружение

Истребитель будет вооружаться 30-миллиметровой авиационной пушкой модели 9-А1-4071К, которая представляет собой усовершенствованную версию пушки ГШ-30-1, выпускаемой для самолетов Миг-29 и Су-27. Эта пушка способна отработать весь боекомплект в любом режиме огня. Во внутренние бомбоотсеки будут закладываться новые управляемые ракеты класса «воздух-воздух» разной дальности. Они отличаются от предшественников повышенной чувствительностью, помехозащищенностью и возможностью обнаружения и захвата вражеской цели прямо во время автономного полета. Вероятно также, что на внешних узлах подвески будут использоваться ракеты «воздух-воздух» модели КС-172. В общей сложности, истребитель пятого поколения получил 14 типов вооружения.

Прочие военные самолеты России

Су-25

Су-25 «Грач» – бронированный дозвуковой военный самолет.

Технические характеристики:

1. Экипаж – 1 человек.
2. Длина – 15,36 м.
3. Размах крыла – 14,36 м.
4. Высота – 4,8 м.
5. Площадь крыла – 30,1 кв. м.
6. Двигатель – 2xТРД Р95-Ш.
7. Тяга – 2×4 100 кгс.
8. Предельна скорость на высоте – 950 км/ч, крейсерская – 750 км/ч.
9. Практический потолок – 7 000 м.
10. Длина разбега/пробега – 550-600/600-700 м соответственно.

Вооружение:

1. Двуствольная 30-мм пушка ГШ-30-2.
2. Управляемые ракеты воздух-воздух Р-60, воздух-земля Х-25МЛ или Х-25МЛП, С25-Л, Х-29Л.
3. Неуправляемые ракеты С-5, С-8, С-13.
4. Свободнопадающие бомбы, кассеты.

Особенности:

• трехопорное шасси для посадки и взлета на плохооборудованных аэродромах;
• широкий комплекс вооружения;
• на концах крыльев располагаются особые гондолы, на которых установлены тормозные щитки;
• высокая защищенность самолета.

Як-141

Многоцелевой сверхзвуковой всепогодный палубный самолет вертикального/короткого взлета и посадки (СВ/КВП). Всего было выпущено 4 единицы техники. Проект был закрыт в связи с распадом СССР и кризисом.

Технические характеристики:

1. Экипаж – 1 человек.
2. Длина – 18,3 м.
3. Размах крыла: в сложенном положении – 5,9 м, развернутом – 10,1 м.
4. Высота – 5 м.
5. Площадь крыла – 31,7 кв. м.
6. Двигатель – Рx79В-300.
7. Тяга: максимальная – 1×10 977 кгс, на форсаже – 1×15 500 кгс.
8. Предельна скорость на высоте – 1 800 км/ч, у земли – 1 250 км/ч.
9. Практический потолок – 15 000 м.
10. Длина разбега – 120 м.

Вооружение:

1. 1×30-мм пушка ГШ-30-1.
2. Управляемые ракеты воздух-воздух: Р-77/27/73/60.
3. Управляемые ракеты воздух-земля: Х-25/31/35.
4. Пусковые блоки НАР калибром от 80 до 240 мм.
5. Бомбы массой до полутонны (не более 6 штук).

Особенности:

• турбореактивный двухконтурный двигатель с форсажной камерой и управляемым вектором тяги;
• струйные рули для маневрирования при вертикальном полете.

Объемный бантик

Можно завязать красивый бант, используя дополнительную ленточку для объема.

Нам понадобится:

• 32 см Георгиевской ленты;
• 24 см коричневой атласной ленты;
• нитка;
• термо-клей.

Порядок выполнения:

Делаем из Георгиевской ленты большую, плоскую петлю, как в примере. Формируем бантик и завязываем ниткой.

Берем коричневую ленту, визуально делим ее пополам. Сводим концы ленты в середину и завязываем ниткой, чтобы получился бантик без хвостиков.

Присоединяем ниткой две части бантика, как в примере.

Место соединения прячем за коричневой лентой, сложенной пополам вдоль.

Крепим на горячий клей с изнаночной стороны. Лишнее – отрезаем.

Приклеиваем застежку, как и в прошлых мастер-классах.

Такой бант сделать можно очень быстро, зато он точно выделит своего владельца среди присутствующих на параде в честь Дня Победы.

Особенности конструкции

По своей аэродинамической компоновке Су-39 – это моноплан с крылом высокого расположения, с силовой установкой из двух двигателей и однокилевым хвостовым оперением. Внешний вид штурмовика несколько изменился, он приобрёл характерный горб из-за размещения вместо второй кабины дополнительного топливного бака и отсека над ним с БРЭО.

Несколько сместили влево и установили под топливный бак пушку ГШ-30, а освободившееся место отвели под дополнительное БРЭО. Передвинули вправо переднюю стойку шасси, в конце конструкции фюзеляжа разместили ещё один мягкий топливный бак.

Изменился носовой обтекатель, стало больше наклонное окно, защищающее оптическую систему лазерного целеуказателя. Каркас фонаря кабины пилота стал более мощным, на лобовое стекло выведена индикация, подобная установленной на МиГ-29, оснащение штурмовика креслом К-36Л позволяло катапультироваться на любой высоте и на любой скорости.

Су-39 в небе

Су-39 способен самостоятельно противодействовать воздушному противнику и поражать самолёты с помощью УР «воздух — воздух» и двухствольной пушки ГШ-30–2, для этого его оснастили новейшей радиолокационной станцией «Копьё-25», способной самостоятельно выбирать приоритетные цели. Уничтожать корабли противника и радиолокационные станции штурмовик может с помощью, находящихся в его арсенале противокорабельных и противорадиолокационных ракет, а для поражения наземных целей и бронетехники служила высокоточная ракета «Вихрь».

Установленные на Су-39 двигатели РД-195 с тягой по 4500 кгс каждый и прочное с высокими амортизационными свойствами шасси позволяли эксплуатировать его с грунтовых полос, длинною не более 1200 метров и высокогорных аэродромов, расположенных на высоте 3000 метров.

Особо надо сказать о живучести машины, защита пилота и наиболее важных агрегатов выполнена практически на 100%, разнесённые двигатели защищены фюзеляжом, продолжать полёт возможно на одном двигателе, кабина из титановой капсулы с бронестеклом и броненадголовником недоступна для поражения 30-мм снарядами, даже после попадания снаряда из «Стингера» самолёт способен возвратиться на свой аэродром и выполнить посадку.

Су-39

Характеристика систем самолета Су-39

Управление данной машиной проходит для пилота в комфортных условиях, тем более что значительную часть работы выполняет автоматика самолета. Это позволяет проводить более эффективные полеты и достигать максимума в выполнении заданий. Положительному психологическому состоянию пилота также сопутствует наличие полностью бронированной кабины, которая способна выдержать попадание снаряда калибра до 30 мм.

Взлетные характеристики самолета великолепные, поскольку Су-39 может производить взлет с грунтовых аэродромов, длина которых 1200 метров. Кроме того, самолет способен производить безопасную посадку и взлет на высотах в 3 километра над уровнем моря. Самолет имеет высокий уровень безопасности за счет наличия брони, которая способна защитить как пилота, так и все важные агрегаты самолета. За счет того, что самолет имеет два двигателя, при выходе из строя одного он может продолжать полет на другом рабочем.

Силовая установка машины представлена турбореактивными двигателями типа Р-195, они обеспечивают самолет тягой в 4500 килограммов. Достижением данных двигателей является их малая заметность в инфракрасном спектре. Что касается вооружения, то самолет может поднять в воздух 4 тонны разнообразного оружия, среди которого могут быть бомбы и ракеты разного калибра.

Если сравнить Су-39 и иностранные аналоги, то смело можно сказать, что отечественная машина значительно их обходит в цене и эффективности. Обучиться летать на данном агрегате может пилот с любой квалификацией. Особенностью этой машины можно назвать также то, что она работает на дизельном топливе.

Живучесть и незаметность самолета

Специальная окраска позволяет машине оставаться малозаметной над полем боевых действий, а материал, из которого выполнен корпус, позволяет поглощать радиоволны, что делает его практически невидимым.

Даже при запуске ракеты, которую не смог увидеть пилот, срабатывает система под названием «Сухогруз», которая производит оптические и электрические помехи. Создание помех для отвода ракет осуществляет специальная цезиевая лампа, которая имеет мощность в 6 тысяч ватт. Кроме этого, самолет имеет стандартные системы безопасности, такие как выпуск тепловых ракет, которые отводят тепловые ракеты противника.

Для преодоления ПВО врага в самолете предусмотрена система РЭБ. В ее основу входит разведывательная радиостанция типа СРТР, которая может отслеживать все РЛС. Данную систему можно запрограммировать на поиск более конкретных целей. В кабину летчика выводится вся информация о целях, в которой указано направление и расстояние до объекта. Самолет имеет также новую установку типа «Гордения», которая создает помехи в виде шумов, мерцания и при этом перенацеливает ракеты противника на землю.

Су-39 — российский громовержец

Штурмовая авиация России, как и вся другая авиация, нуждается в новых машинах. И уникальный, новейший штурмовик Су-39, как нельзя кстати, необходим нашей армии…

Су-39 является глубоко модернизированной версией превосходно показавшего себя штурмовика Су-25. Однако с учётом опыта войны в Афганистане выяснилось, что Су-25 требует дополнительного бронирования жизненно важных агрегатов и топливной системы. Поэтому в январе 1986 года по решению Военно-промышленной комиссии при Совете министров СССР начались работы над новым самолётом, способным действовать в любое время суток, получивший обозначение Су-25ТМ (в дальнейшем Су-39). На новую машину предусматривались установка нового бортового электронного оборудования и расширенного ассортимента вооружения. От разрабатываемого самолёта требовалось надёжное преодоление ПВО противника, а также возможность полёта на малой высоте с огибанием рельефа местности.

Казалось, Су-39 обеспечено блестящее будущее. Производство нового штурмовика даже освоили на Улан-Удэнском авиазаводе в 1993 году. Однако у ельцинского бюджета на «оборонку» денег не было, шли «лихие девяностые»… А Су-25-е продолжали (и продолжают) устаревать. А с 1995 года и до наших дней было выпущено… ВСЕГО ЛИШЬ ЧЕТЫРЕ НОВЫХ САМОЛЁТА!

Су-39 – ПОИСТИНЕ УНИКАЛЬНЫЙ ШТУРМОВИК. Если для Су-25 доминирующей задачей была борьба с танками, то новая машина имеет новое вооружение, позволяющее УСПЕШНО БОРОТЬСЯ с кораблями в прибрежных районах, а с учётом боёв с пакистанскими истребителями F-16 Су-39 способен вести воздушный бой с применением ракет «воздух-воздух» Р-73, Р-27 и Р-77.

Но и это ещё не всё. Новый Су-39 имеет ЦЕЛЫЙ РЯД НОВШЕСТВ: пилот Су-39 размещается в цельносварной кабине из авиационной титановой брони, но общая ее масса, по сравнению с предшественником, уменьшена на 153 кг или на 25%. Одновременно практически настолько же, возросла масса пенополиуретана и быстро-набухающего наружного протектора топливных баков увеличенной емкости. Заполнение смежных с топливными баками отсеков эластичными пористыми материалами препятствует импульсному выплескиванию топлива через пробоины от снарядов и их осколков, предотвращая пожар. Зазоры между топливными баками и каналами воздухозаборников практически исключают возникновение пожара от попадания топлива на вход в двигатель. Усилены также конструкция центральной части фюзеляжа, магистрали топливной системы и тяги системы управления.

Для снижения заметности над полем боя в оптическом диапазоне самолет имеет специальную окраску, а радиопоглощающее покрытие уменьшает ЭПР при облучении РЛС.

Защита самолета, когда пилот не в состоянии обнаружить пуск ракеты, осуществляется установленной у основания киля станцией оптико-электронных помех «Сухогруз». Цезиевая лампа мощностью 6000 Вт создает амплитудно-модулированные помехи ракетам, уводя их в сторону. Не забыто и традиционное средство – программный отстрел ложных тепловых целей. В устройстве выброса – 192 помеховых патрона;

Снижению заметности Су-39 способствует установка бесфорсажного ТРД с нерегулируемым соплом и уменьшенной в несколько раз ИК-сигнатурой сопла. Это достигнуто за счет увеличенного центрального тела и профилирования жаровой трубы, исключающей прямую видимость лопаток турбины, а также снижением температуры выхлопных газов подводимым атмосферным воздухом.

Новая РЛС «Копьё-25» обеспечивает всепогодность обнаружения и предварительное целеуказание в различных режимах, в том числе и картографирования, значительно расширяя круг боевых задач, решаемых Су-39. Для этого используется щелевая антенная решетка диаметром 500 мм.

«Копье-25» позволяет применять тактические противокорабельные ракеты: сверхзвуковую Х-31А с активной радиолокационной ГСН и дозвуковую Х-35 с комбинированной системой наведения. Су-39 может нести четыре таких ПКР. Звено штурмовиков представляет реальную угрозу тактической группе надводных кораблей и может атаковать эсминцы типа «Спрюэнс» водоизмещением 7800 тонн, не входя в зону действия его огневых средств ПВО.

Также новая РЛС обнаруживает воздушные цели типа «истребитель» на встречных курсах на расстоянии до 57 км, на догонных – на 25 км, сопровождает одновременно 10 и обстреливает две цели.

Для поражения наиболее опасных целей Су-39 оснащён 16 ракетами «Вихрь» с дальностью пуска до 10 км, и ГОРЕ тому, кто попадёт под удар таких ракет!

Обретя качества многоцелевого самолета, Су-39 сохранил за собой репутацию высокоэффективного штурмовика, который сметёт огненным вихрем и банды боевиков, и морские эскадры НАТО. А в наши нелёгкие годы штурмовики нужны нашей стране как воздух…

Описание конструкции

Общая конструкция Су-39 повторяет учебно-боевой самолет Су-25УБ. Ключевое отличие — место второго пилота занимает дополнительный топливный бак и электронное оборудование. С учетом расположения дополнительной авионики на 273 мм вправо смещена двуствольная пушечная установка. Передняя опора шасси смещена влево на 222 мм.

Фюзеляж

Носовая часть фюзеляжа получила удлиненную и расширенную форму для размещения системы «Шквал». Отличается и форма носового обтекателя лазерной системы целеуказания. Средняя часть фюзеляжа повторяет конструкцию Су-25УБ, в хвостовой расположен дополнительный топливный бак.

Бронирование

Бронирование штурмовика заимствовано у оригинального Су-25. Пилот размещается в цельносварной кабине из авиационной титановой брони. Ее толщина имеет следующие показатели:

• борта — 24 мм;
• задняя стенка и днище — 10 мм;
• лобовая стенка — 24 мм;
• лобовой броневой блок — 57 мм.

В ряде случае бронированная кабина пилота выдерживает попадания снарядов в 30 мм. Это обеспечивает высокую выживаемость экипажа.

Оперение

Одно из существенных отличий нового штурмовика от базовой модели — появление бустеров горизонтального оперения в продольном канале. Крыло нового штурмовика унифицировано с Су-25УБ, однако контейнеры тормозных щитков получили антенны системы «Иртыш».

Кабина пилота

Кабина пилота герметизированная, размещалась в броневой капсуле. Избыточное давление — 0,25 кг на квадратный сантиметр, что позволило поднять порог высоты до 10 тыс. м. Давление поддерживается автоматически посредством блока управления и выпускного клапана. Фонарь кабины состоит из неподвижного козырька с прозрачным бронеблоком и откидной части с броневым надголовником.

Стабилизатор самолета

Стабилизатор штурмовика рассчитан на три позиции — полетная, маневренная и взлетно-посадочная. Переключение производится гидроцилиндром.

Шасси и стойки

Шасси Су-39 трехопорное, стойки унифицированы с Су-25 и Су-25УБ. Имеются тормозные колеса КТ-163Д. В полете шасси убираются, ниши закрываются створками с кинематическими приводами. Выпуск и уборка опор производится посредством двух гидросистем.

Радиоэлектронное оборудование

• антенна щелевая, диаметр — 0,5 м;
• угол сканирования по высоте — +25°/-55°, по азимуту — ±40°;
• зоны обзора — ±10°/±20°/±40°;
• количество одновременно сопровождаемых целей — 8;
• количество одновременно атакуемых целей — 2.

Дальность обнаружения воздушных целей с эффективной площадью рассеяния (ЭПР) в пять квадратных метров в свободном пространстве составляет 57 км при встречном движении и 30 км вдогон. Второй показатель на фоне земли снижен до 20 км.

Наведение противотанковых управляемых ракет корректировалось радиолокационной системой «Кинжал». Также на самолете имелся комплекс для противодействия ПВО «Иртыш», включавший в себя:

• систему обнаружения и идентификации облучения;
• станцию создания активных радиопомех «Гардения»;
• контейнер с инфракрасными ловушками и дипольными отражателями;
• генератор активных инфракрасных помех «Сухогруз»;
• систему выбора маршрута для сохранения радиолокационной скрытности «Омуль».

Все используемые системы объединены в общий прицельно-навигационный комплекс «Орбита-20». Он позволяет распознавать и вести малоразмерные наземные цели с автоматическим целеуказанием для всех вооружений самолета. В данную систему включен и прицельный комплекс «Шквал».

Прицельный комплекс «Шквал»

Оптико-электронная система «Шквал» имеет следующие характеристики:

• широкий и узкий угол обзора дневного прибора — 2,7×3,6° и 0,73×0,97° соответственно;
• широкий и узкий угол ночного обзора — 18,2×13,7° и 7,3×5,5°;
• угол наведения по высоте и азимуту — +15°/-80° и ±35°.

В зависимости от высоты система позволяет просматривать полосу местности от 500 до 2000 метров. Отдельно стоящий дом обнаруживается на расстоянии в 15 км, танк — 8-10 км. Цель берется на сопровождение, которое сохраняется вне зависимости от совершаемых маневров. Автоматическое определение дальности не только обеспечивает целеуказание управляемых ракет, но и в разы повышает точность неуправляемых боеприпасов, включая свободно падающие бомбы.

Вместе с системой «Шквал» применяется лазерный дальномерный целеуказатель «Причал». В ночное время используется система «Меркурий», в дополнение к ней может задействоваться тепловизионная система малой ночной навигации «Ход». Последняя объединяется с комплексом «Кинжал».

История

В январе 1986 года по решению военно-промышленной комиссии при Совете министров СССР начались работы над всепогодной, способной действовать в любое время суток, модификацией Су-25Т, получившей обозначение Су-25ТМ (заводское — Т8ТМ). На новую машину предусматривалась установка нового БРЭО и расширенная номенклатура вооружений. От разрабатываемой машины требовалось надёжное преодоление ПВО противника и эффективное применение оружия в зоне нахождения цели. А также возможность полёта на малой высоте с огибанием рельефа местности.

В начале 1990-х годов два планера Су-25Т: Т8М-1 и Т8М-4 были переоборудованы соответственно в Т8ТМ-1 и Т8ТМ-2. Первый полёт на опытном самолете Т8ТМ-1 совершил 4 февраля 1991 года летчик-испытатель ОКБ Сухого Анатолий Александрович Иванов.

Производство Су-25ТМ планировалось организовать на авиазаводе в Тбилиси где к тому времени выпускались модернизированные штурмовики Су-25Т. Однако этим планам не суждено было претворится в жизнь. Распад СССР и последующая независимость Грузии поставила крест на выпуске как Су-25Т , так и его модернизированного варианта Су-25ТМ. Распался СССР. А вместе с ним вся существовавшая на тот момент кооперация по производству этих самолетов. Попытка России создать межгосударственную организацию (НПК «Штурмовики Сухого») куда некоторое время входил авиазавод в Тбилиси не увенчались успехом.

Поэтому Россия приняла решение о переносе производства Су-25ТМ на Улан-Удэнский авиационный завод который на то время осуществлял производство учебно-боевого Су-25УБ и палубного учебно-тренировочного Су-25УТГ.

В 1993 году на авиационном заводе в Улан-Удэ была начата подготовка для серийного производства самолётов Т8ТМ (Су-25ТМ). Используя оставшийся производственный задел от Су-25УБ завод выпустил предсерийный самолёт Т8ТМ-3 который совершил первый полёт 15 августа 1995 года. С этого же года машина получила новое официальное название — Су-39. Однако финансовый кризис и сокращение расходов на оборону не позволили начать производство серийных машин.

В 1995 году в ОКБ «Авиаавтоматика» была начата разработка системы управления оружием, которая получила обозначение СУО-39П. Лётные испытания нового оборудования в ГЛИЦ МО начались 21 октября 1998 года (машина Т8ТМ-4, первый полёт 25 марта 1998 года).

Серийно Су-39 никогда не выпускался и на вооружение ВВС России не поступал.

Существовал проект доработки Су-25Т до Су-25ТМ (Су-39). Однако практически все Су-25Т, находившиеся в ВВС России, списаны или находятся в нелётном состоянии.

Импортозамещение — «блеск и нищета» российского оборонно-промышленного комплекса

Достоинства и недостатки

С учетом известных технических характеристик среди преимуществ Су-39 выделяют:

• улучшенные летные показатели и сниженный расход топлива;
• повышенную защиту пилота в бронированной кабине;
• выживаемость самого самолета — предприняты меры по предотвращению пожара при попадании в топливные баки;
• улучшенная авионика, ориентированная на современные системы и противодействие радиоэлектронным средствам противника;
• широкий комплекс вооружений как для воздушного боя, так и для поражения целей на поверхности;
• унификация многих частей и конструкций с находившимся в производстве Су-25УБ.

Стоимость сборки и содержания стала основной проблемой новых штурмовиков. Недостаток финансирования после распада СССР не позволил запустить самолеты в серийное производство или модифицировать уже имевшиеся Су-25Т.

С технической позиции о недостатках Су-39 говорить сложно. Предсерийные образцы проходили испытания, были выявлены определенные недочеты. Однако подобные аспекты выявляются в любых разработках и устраняются уже в процессе серийного производства. Из-за отсутствия массового применения Су-39 его достоинства и недостатки так и остаются теоретическими показателями.
