Подробный обзор баллистической ракеты р-1, ее особенности

Содержание

В игровой и сувенирной индустрии

Главные новости города

Barrett M82A2

Противостояние двух систем после Второй мировой войны: капитализм и социализм

Размножение кислицы

Выращивание из семян

В естественных условиях кислицы размножаются семенами. К семенному способу размножения кислицы в домашних условиях прибегают редко, поскольку есть более надежные способы размножения – вегетативные

Но если для вас важно осуществить выращивание кислицы именно из семян, то желаем успеха и предлагаем перечень условий и мероприятий для успешного генеративного размножения кислицы:

• состав смеси для посева: по четыре части листового перегноя и торфа и одна часть песка;
• семена кислицы ранней весной разбрасывают по поверхности грунта, не заделывая, после посева емкость накрывают стеклом, поскольку для прорастания нужна стопроцентная влажность;
• для прорастания семян нужен также рассеянный свет, температура 16-18 ºC и постоянно влажная почва – полив посевов осуществляется из пульверизатора;
• необходимо ежедневное проветривание посевов.

При соблюдении всех этих условий всходы в зависимости от свежести семян появятся через неделю-месяц после посева.

Вегетативные способы размножение

Проще всего при ежегодной весенней пересадке кислицы отделить дочерние луковички или клубеньки, образовавшиеся вокруг стержневого корня, и высадить их по несколько штук в один горшок, присыпав небольшим количеством грунта, поместив емкость в прохладное затененное место и изредка увлажняя почву. При появлении всходов горшок перемещают поближе к свету, и через месяц-полтора молодое растение превратится в пышно цветущий кустик.

После периода покоя, как только появится первый новый лист, клубень извлекают из земли, очищают от почвы, промывают в слабом растворе марганцовки, разрезают на части, обрабатывают срезы толченым древесным углем и рассаживают деленки по отдельным горшкам. Горшки с рассаженными частями клубня помещают под рассеянный свет, поливают после просыхания земляного кома и подкармливают два раза в месяц, начиная со второй недели после посадки.

Познавательное видео о глобальном потеплении

Примечания

1. , с. 9.
2. советская разведка смогла добыть лишь фрагментированные части разрушенных Фау-2, ни одна рабочая или хотя бы частично рабочая Фау в руки советских инженеров не попала
3. хотя, согласно характеристикам Фау-2, максимальная дальность полёта составляла 320 км
4. ↑ Черток Б. Е. Ракеты и люди. — 2-е изд. — М.: Машиностроение, 1999. — С. 329. — 416 с. — 1300 экз. — ISBN 5-217-02934-X.
5. , Из отчета 2-го дивизиона 72-й инженерной бригады РВГК о проведенных спецработах в условиях низких температур (январь-февраль 1954 г.), с. 341-347.
6. , Докладная записка М. И. Неделина М. С. Малинину о сформировании 233-й инженерной бригады РВГК от 14.12.1954 №1181711сс, с. 375-376.

Работа на радиорелейной станции Р-419 Л1 в оконечном и ретрансляционном режимах

На станции, подготовленной для работы а аналоговом режиме

1. Включить станцию и проверить наличие питающего напряжения;
2. проверить работу обоих полу-комплектов секции «на себя»;
3. произвести электрические измерения параметров соединительных линий;
4. войти в связь с корреспондентом двумя полу-комплектами в оконечном режиме, измерить запас ВЧ уровня;
5. отрегулировать приемные уровни групповых трактов и остаточное затухание каналов ТЧ;
6. измерить частотную характеристику остаточного затухания двух каналов ТЧ каждого полу-комплекта, уровень шумов в каналах, оценить шумовую насыщенность каналов и сдать их в спецаппаратную для засекречивания или на кросс;
7. перевести станцию в режим ретрансляции и убедиться в прохождении связи;
8. производить необходимые записи в аппаратном журнале.

На станции, подготовленной для работы а цифровом режиме

1. Включить станцию и проверить наличие питающего напряжения;
2. проверить работу обоих полу-комплектов секции «на себя»;
3. произвести электрические измерения параметров соединительных линий;
4. войти в связь с корреспондентом двумя полу-комплектами в оконечном режиме, измерить запас ВЧ уровня;
5. проконтролировать состояние приемных трактов и качество связи;
6. сдать цифровые каналы в спецаппаратную для засекречивания или на кросс;
7. перевести станцию в режим ретрансляции и убедиться в прохождении связи;
8. производить необходимые записи в аппаратном журнале.

Оглавление страницы:

1. ракеты Р-1 8А11
2. ракеты Р-1 8А11
3. ракеты Р-1 8А11
4. военного министра СССР № 00267 «О принятии на вооружение Советской Армии ракеты дальнего действия Р-1»
5. о пусках ракет Р-1 8А11
6. Пуски ракет Р-1 8А11
7. Пуски ракет Р-1 8А11
8. Пуски ракет Р-1 8А11
9. Пуски ракет Р-1 8А11
10. Пуски ракет Р-1 8А11
11. Пуски ракет Р-1 8А11
12. Пуски ракет Р-1 8А11
13. Пуски ракет Р-1 8А11
14. Пуски ракет Р-1 8А11
15. Пуски ракет Р-1 8А11
16. Пуски ракет Р-1 8А11

Пуски ракет Р-1 8А11 в 1948 году

Технические характеристики

Пуски ракет Р-1 8А11 в 1949 году

Особенности

В условиях спешки, в связи с жёсткими требованиями к срокам разработки и желанием Гитлера наращивать объёмы бомбардировок Лондона, разработка Вернера фон Брауна, ракета Фау-2, имела много недостатков — 20 % собранных ракет отбраковывалось, половина запущенных ракет взрывалась, кроме того отклонение от цели составляло около 10 км. Поэтому при воссоздании Фау-2 требовалось произвести анализ выявленных в ходе запусков недостатков и учесть их при работе над советским вариантом ракеты Р-1, а только потом принять на вооружение.

Р-1 была модификацией Фау-2. Дальность у неё была не 250, а 270 км, была установлена автоматическая инерциальная система управления (конструктор системы управления — Н. А. Пилюгин). Были применены другие материалы: в немецкой ракете использовалось 87 марок и сортаментов стали и 59 цветных металлов, в Р-1 — 32 и 21 соответственно.

График изменений курса 1 Российского рубля к Казахстанскому тенге

Технические характкристики ракеты Р-1 8А11

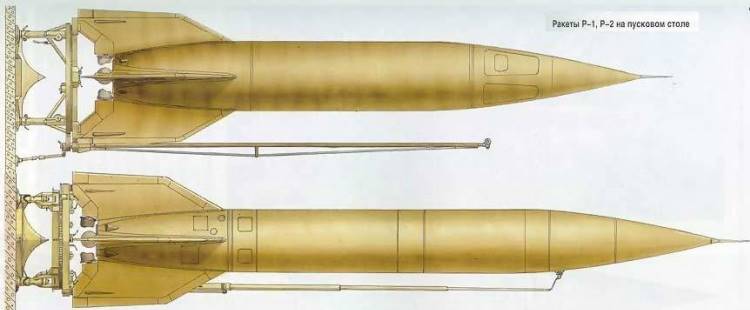

Ракета Р-1

Цифрами обозначены:

1. головная часть;
2. бак горючего;
3. тонельная труба с расходным трубопроводом горючего;
4. бак окислителя;
5. приборный отсек;
6. хвостовой отсек;
7. аэродинамический стабилизатор;
8. газоструйный руль.

Литература

Задача особой государственной важности. Из истории создания ракетно-ядерного оружия и Ракетных войск стратегического назначения (1945-1959 гг.) / Сост

В. И. Ивкин, Г. А. Сухина. — М.: Российская политическая энциклопедия (РОССПЭН), 2010. — 1205 с. — 800 экз. — ISBN 978-5-8243-1430-4.

Карпенко А. В., Уткин А. Ф., Попов А. Д. Отечественные стратегические ракетные комплексы / Под научной ред. В. Ф. Уткина, Ю. С. Соломонова, Г. А. Ефремова. — СПб.: Невский бастион, 1999. — 288 с. — ISBN 5-85875-104-0.

Широкорад А. Б. Энциклопедия отечественного ракетного оружия 1918-2002 / Под общей ред. А. Е. Тараса. — Минск: Харвест, 2003. — 544 с. — (Библиотека военной истории). — 5100 экз. — ISBN 985-13-0949-4.

Конструкция

Конструктивно ракета Р-1 состоит из головной части, в которой расположен боевой заряд и блоки управления, дополнительного приборного отсека, раздельных емкостей для топлива и окислителя и хвостовой секции, в которой размещен двигатель. Корпус ракеты построен по авиационной технологии – из шпангоутов и соединительных стрингеров, выполненных из различных марок стали. Снаружи каркас обшит стальными листами с различной толщиной, которые крепятся при помощи заклепок.

Для доступа к оборудованию имеются многочисленные люки, закрытые крышками. Баки для компонентов топлива выполнены из алюминиевого листа, установлены внутри каркаса и несущей роли не играют. Головная часть жестко интегрирована в конструкцию Р-1, при приближении к цели не отделяется.

Для полета Р-1 использовался 1-камерный двигатель РД-100, использовавший в качестве топлива этиловый спирт, разбавленный водой (соотношение 3-1).

Применение воды позволяло снизить температуру камеры сгорания и сопла, но одновременно ухудшало тягу двигателя. В роли окислителя выступал жидкий кислород.

Оба компонента подавались механическими насосами с приводом от парогазовой турбины, для которой имелась отдельная топливная система. Парогаз формировался в специальном реакторе в результате разложения перекиси водорода под воздействием перманганата калия. Подача реактивов в реактор Р-1 осуществлялась по процессу вытеснения.

В момент пуска начиналась химическая реакция, образовавшаяся парогазовая смесь раскручивала насосы, и топливо подавалось в камеру сгорания. Для вспышки использовалось пиротехническое приспособление, позднее замененное жидкостным зажигательным модулем. Двигатель Р-1 имел большой вес, а его характеристики были далеки до идеала даже с учетом конструкции. Но это был первый отечественный ракетный двигатель, разработка которого позволила вырастить поколение специалистов в этой области.

Для ориентации ракеты Р-1 в полете отвечают 4 стабилизатора, симметрично расположенные в хвостовой части. Для корректировки траектории используются рули, установленные на стабилизаторах. Но для улучшения характеристик применены дополнительные управляющие плоскости, расположенные в потоке отработавших газов, который истекает из сопла двигателя. Инерциальная система управления Р-1 обеспечивала поддержание угла полета на активной дистанции, дополнительно имелся автомат дальности полета.

Из-за использования несовершенных компонентов электронные блоки имели вес более 200 кг. При этом оборудование никак не корректировало боковой снос ракеты, поэтому оружие имело разброс 1500 м при дальности полета 300 км.

Недостатком Р-1 стало большое количество оборудования, необходимого для заправки и пуска. На 1 ракету требовалось более 20 единиц специализированного транспорта. Перед пуском на оружие монтировалась боевая часть, после чего оружие перевозилось на специальном трале к пусковой площадке. После приведения корпуса в вертикальное положение производилось тестирование систем управления, и закладывались координаты цели, после чего начиналась заправка топливом и окислителем.

Общие затраты времени на пуск достигали 8 часов, в исключительных случаях тренированный расчет укладывался в 6 часов.

Причем заправленную ракету Р-1 требовалось запустить, поскольку слив топлива занимал еще больше времени и был сопряжен с риском пожара и взрыва.

По воспоминаниям академика Б.Е. Чертока, применение в качестве топлива этилового спирта вкупе с низкой точностью оружия вызвали бурю негодования у советского генералитета. Один из генералов прямо заявил, что раздача объема спирта, имеющегося в одной Р-1 вверенным ему подразделениям, привела бы к большим результатам, чем пуск ракеты. После чего военачальник добавил, что ракета еще и не поразит город, который успешно бы заняли с хода его подчиненные, «подогретые» парами спирта.

История[ | ]

Внутренняя структура Марса

Средняя плотность Марса составляет 3933 кг/м3, что говорит о том, что он является планетой земного типа и состоит из каменистых пород (их плотность — порядка 3000 кг/м3) с примесью железа. Однако точное соотношение Fe/Si не установлено; даются оценки от 1,2 до 1,78 (для хондритов характерно значение 1,71). Оно ниже, чем для Земли, из-за чего меньше и общая плотность.

Значение безразмерного момента инерции составляет 0,366, уточнённое — 0,3645, что отличается в меньшую сторону от величины 0,4, характеризующей однородный шар, то есть это свидетельствует о наличии более плотной области в центре — ядра. Однако это больше соответствующего значения для Земли — 0,3315 — то есть повышенная концентрация массы в области центра не столь сильна.

Внутреннее строение и состав Марса: структура слоёв, изменение параметров (температуры, давления, плотности) с глубиной.

Согласно современным моделям внутреннего строения Марса, он состоит из следующих слоёв:

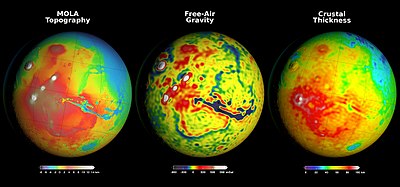

Топография высот, гравитационное поле и толщина коры различных областей поверхности Марса.

Кора толщиной в среднем 50 км (максимальная оценка — не более 125 км) и составляющая по объёму до 4,4 % всего Марса. Для структуры коры характерна дихотомия между андезитовой северной и базальтовой южной частью, не полностью совпадающая, однако, с глобальной геологической дихотомией полушарий. Более тонкая кора — под ударными бассейнами и вдоль долин Маринера, а крупные вулканические области (Фарсида, Элизий) характеризуются более толстой корой за счёт продуктов вулканической активности. Некоторые теории не исключают, что кора состоит из непористых базальтовых пород и имеет толщину порядка 100 км и даже более, однако в совокупности геофизические и геохимические свидетельства всё же говорят скорее в пользу слоистой тонкой коры с небазальтовыми и/или пористыми материалами в составе. Средняя плотность коры — порядка 3100 кг/м3.

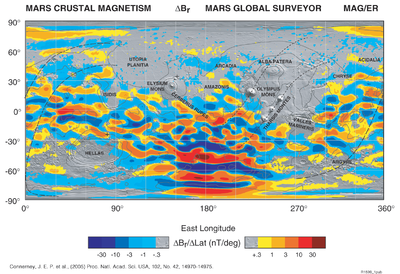

Намагниченность коры Марса.

На отдельных участках была зафиксирована остаточная намагниченность верхних слоёв, на порядок более сильная, чем магнитные аномалии на Земле. Наиболее ярко выраженные аномалии находятся в и в южных нойских областях по обе стороны от меридиана 180° западной долготы. Они представляют собой параллельные полосы чередующейся полярности, напоминающие полосовые магнитные аномалии на Земле, образующиеся при спрединге. Это говорит о том, что в древний период времени, которому соответствует эта поверхность, на Марсе, возможно, также имела место тектоника плит и , сформированное по механизму магнитогидродинамического динамо. Однако имеются и точечные источники поля, формирующие более сложное распределение. Интенсивность данного эффекта свидетельствует о вероятном наличии в коре магнетита, ильменита, гематита, пирротина и других богатых железом магнитных минералов. Формирование некоторых из них, в частности, предполагает реакции окисления, а более кислая, чем в мантии, среда означает присутствие на поверхности воды.

Мантия, в которой выделяют верхнюю, среднюю и (возможно) нижнюю часть. Из-за меньшей силы гравитации на Марсе диапазон давлений в мантии Марса гораздо меньше, чем на Земле, а значит, в ней меньше фазовых переходов. Верхняя мантия состоит из оливина, пироксенов (ортопироксена, а ниже клинопироксена) и граната при давлении до 9 ГПа. Фазовый переход оливина в шпинелевую модификацию (сперва γ-, а затем, при 13,5 ГПа — β-фазу) начинается при давлениях свыше 9 ГПа на довольно больших глубинах — около 1000 км, тогда как для Земли это 400 км, также из-за разницы интенсивности гравитации. После 13,5 ГПа γ-шпинель сосуществует с β-фазой, клинопироксеном и меджоритом При давлениях выше 17 ГПа начинают преобладать γ-шпинель и меджорит. Существование нижней мантии, как и диапазон давлений, необходимых для стабильности перовскита и ферропериклаза, составляющих вместе с меджоритом нижнюю мантию, точно не установлены и зависят от состояния мантии и положения границы с ядром. Последний параметр, как и толщина коры, определяет плотность мантии; она должна быть в среднем ниже, чем для Земли, исходя из величины момента инерции, и оценивается в 3450-3550 кг/м³. Характер рельефа и другие признаки позволяют предположить наличие астеносферы, состоящей из зон частично расплавленного вещества.

Ядро радиусом порядка половины радиуса всего Марса — по разным оценкам, от 1480 до 1840 км. Плотность в центре планеты достигает 6700 кг/м³. Ядро, скорее всего, находится в жидком состоянии (по крайней мере частично) и состоит в основном из железа с примесью 16 % (по другим оценкам — до 20 % и выше) (по массе) серы, а также порядка 7,6 % никеля, причём содержание лёгких элементов вдвое выше, чем в ядре Земли. Чем больше серы, тем больше вероятность того, что ядро полностью жидкое. Содержание водорода, точно не известное, определяет отношение Fe/Si: чем оно выше, тем больше это соотношение, а также железистое число мантии Fe# — из-за роста радиуса ядра.

История создания

Примечания

1. , с. 9.
