Конструкция

Конструктивно ПВРД имеет предельно простое устройство. Двигатель состоит из камеры сгорания, в которую из диффузора поступает воздух, а из топливных форсунок — горючее. Заканчивается камера сгорания входом в сопло, как правило, суживающееся-расширяющееся.

С развитием технологии смесевого твёрдого топлива, оно стало применяться в ПВРД. Топливная шашка с продольным центральным каналом размещается в камере сгорания. Рабочее тело, проходя по каналу, постепенно окисляет топливо с его поверхности, и нагревается само. Использование твёрдого топлива ещё более упрощает конструкцию ПВРД: ненужной становится топливная система. Состав смесевого топлива для ПВРД отличается от используемого в РДТТ. Если для ракетного двигателя большую часть топлива составляет окислитель, то для ПВРД он добавляется лишь в небольшом количестве для активизации процесса горения. Основную часть наполнителя смесевого топлива ПВРД составляет мелкодисперсный порошок алюминия, магния или бериллия, теплота окисления которых значительно превосходит теплоту сгорания углеводородных горючих. Примером твёрдотопливного ПВРД может служить маршевый двигатель противокорабельной крылатой ракеты П-270 Москит.

В зависимости от скорости полёта ПВРД подразделяются на дозвуковые, сверхзвуковые и гиперзвуковые. Это разделение обусловлено конструктивными особенностями каждой из этих групп.

Крепление

Гербы и эмблемы Вооружённых СилПарашютно-десантные, десантно-штурмовые полки

Галерея

Примечания[ | ]

1. Соболев Д. А. История самолётов. Начальный период.. — М.: РОССПЭН, 1995. — 343 с.
2. В России испытали пульсирующий детонационный двигатель
3. Выпускавшийся серийно в Германии (1944—1945гг) ПуВРД Argus As-014 ракеты Фау-1 работал на частоте пульсаций около 45гц
4. Устройство и работу серийного клапанного ПуВРД модели «ДайнаДжет» можно подробно увидеть в видеофильме.
5. См. видео о запуске V-1 с катапульты.
6. ПуВРД Argus As-014 также мог работать в этом режиме, но развиваемая им при этом тяга была слишком мала, чтобы разогнать ракету Фау-1, поэтому она стартовала с катапульты, сообщавшей ей скорость, при которой двигатель становился эффективным.
7. Иллюстрированное описание нескольких конструкций бесклапанных ПуВРД (на английском)
8. Видеозаписи испытаний экспериментальных детонационных ПуВРД.
9. ↑ 12Олег Макаров. Огненный пульс // Популярная механика. — 2020. — № 11. — С. 122-126.
10. Что касается получившего широкую известность боевого применения самолёта-снаряда Фау-1, оборудованного ПуВРД, нужно отметить, что даже по меркам периода Второй мировой войны он уже не отвечал требованиям к такому оружию по скорости: более половины этих снарядов уничтожались средствами ПВО того времени, главным образом, самолётами-истребителями с поршневыми двигателями, и своим умеренным успехом Фау-1 был обязан низкому уровню развития в то время средств заблаговременного обнаружения воздушных целей.
11. Рольф Вилле «Постройка летающих моделей-копий», перевод с немецкого В. Н. Пальянова, Издательство ДОСААФ СССР, Москва 1986 (Rolf Wille «Flufahige, vorbildgetrene Nachbauten», Transpress VEB Verlag fur Verkehrswessen) , ББК 75.725, глава 9 «Размещение двигателя на модели» страницы 114-118

Конструкция

Конструктивно ПВРД имеет предельно простое устройство. Двигатель состоит из камеры сгорания, в которую из диффузора поступает воздух, а из топливных форсунок — горючее. Заканчивается камера сгорания входом в сопло, как правило, суживающееся-расширяющееся.

С развитием технологии смесевого твёрдого топлива, оно стало применяться в ПВРД. Топливная шашка с продольным центральным каналом размещается в камере сгорания. Рабочее тело, проходя по каналу, постепенно окисляет топливо с его поверхности, и нагревается само. Использование твёрдого топлива ещё более упрощает конструкцию ПВРД: ненужной становится топливная система. Состав смесевого топлива для ПВРД отличается от используемого в ракетных твердотопливных двигателях. Если для последних большую часть топлива составляет окислитель, то для ПВРД он добавляется лишь в небольшом количестве для активизации процесса горения. Основную часть наполнителя смесевого топлива ПВРД составляет мелкодисперсный порошок алюминия, магния или бериллия, теплота окисления которых значительно превосходит теплоту сгорания углеводородных горючих. Примером твердотопливного ПВРД может служить маршевый двигатель противокорабельной крылатой ракеты П-270 «Москит».

В зависимости от скорости полёта ПВРД подразделяются на дозвуковые, сверхзвуковые и гиперзвуковые. Это разделение обусловлено конструктивными особенностями каждой из этих групп.

Исторические факты

Идею использования реактивной тяги, которая позволила бы преодолеть силу притяжения Земли, выдвинул в 1903 году феномен российской науки – Циолковский. Он опубликовал целое исследование на данную тему, но оно не было воспринято серьезно. Константин Эдуардович, пережив смену политического строя, потратил годы трудов, чтобы доказать всем свою правоту.

Сегодня очень много слухов о том, что первым в данном вопросе был революционер Кибальчич. Но завещание этого человека к моменту публикации трудов Циолковского было погребено вместе с Кибальчичем. Кроме того, это был не полноценный труд, а лишь эскизы и наброски – революционер не смог подвести надежную базу под теоретические выкладки в своих работах.

Спусковой механизм

Примечания

См. также

Принцип действия

Рабочий процесс ПВРД кратко можно описать следующим образом:

Воздух, поступая со скоростью полёта во входное устройство двигателя, затормаживается (на практике, до скоростей 30–60 м/сек, что соответствует числу Маха 0,1–0,2), его кинетическая энергия преобразуется во внутреннюю энергию — его температура и давление повышаются.

В предположении того, что воздух — идеальный газ, и процесс сжатия является изоэнтропийным, степень повышения давления (отношение статического давления в заторможенном потоке к атмосферному) выражается уравнением:

(5)

• Сжатый воздух в камере сгорания нагревается за счёт окисления подаваемого в неё топлива, внутренняя энергия рабочего тела при этом возрастает.
• Затем сначала сужаясь в сопле достигает звуковой скорости, а потом расширяясь — сверхзвуковой, рабочее тело ускоряется и истекает со скоростью большей, чем скорость встречного потока, что и создаёт реактивную тягу.

Зависимость тяги ПВРД от скорости полёта определяется несколькими факторами:

• Чем выше скорость полёта, тем больше расход воздуха через тракт двигателя, а значит, и количество кислорода, поступающего в камеру, что позволяет, увеличив расход горючего, повысить тепловую, а вместе с ней и механическую мощность двигателя.
• Чем больше расход воздуха через тракт двигателя, тем выше создаваемая им тяга, в соответствии с формулой (1). Однако расход воздуха через тракт двигателя не может расти неограниченно. Площадь каждого сечения двигателя должна быть достаточной для обеспечения необходимого расхода воздуха.
• С увеличением скорости полёта, в соответствии с формулой (6), возрастает степень повышения давления в камере сгорания, что влечёт за собой увеличение термического коэффициента полезного действия двигателя, который для идеального ПВРД выражается формулой:

(3)

В соответствии с формулой (1), чем меньше разница между скоростью полёта и скоростью истечения реактивной струи, тем меньше тяга двигателя (при прочих равных условиях).

В общем, зависимость тяги ПВРД от скорости полёта, может быть представлена следующим образом: пока скорость полёта значительно ниже скорости истечения реактивной струи, тяга растёт с ростом скорости полёта (вследствие повышения расхода воздуха, давления в камере сгорания и термического КПД двигателя), а с приближением скорости полёта к скорости истечения реактивной струи, тяга ПВРД падает, миновав некоторый максимум, соответствующий оптимальной скорости полёта.

Строение и принцип действия ПуВРД

Устройство ПуВРД

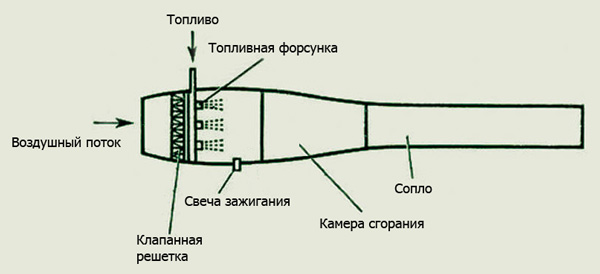

Пульсирующий воздушно-реактивный двигатель – это полый канал, открытый с двух сторон. С одной стороны – на входе – установлен воздухозаборник, за ним – тяговый узел с клапанами, дальше расположена одна или несколько камер сгорания и сопло, через которое выходит реактивный поток. Поскольку работа двигателя циклична, можно выделить основные ее такты:

• такт впуска, во время которого входной клапан открывается, и в камеру сгорания под действием разряжения в ней попадает воздух. В это же время через форсунки впрыскивается топливо, в результате чего образуется топливный заряд;
• полученный топливный заряд воспламеняется от искры свечи зажигания, в процессе горения образуются газы с высоким давлением, под действием которого закрывается впускной клапан;
• при закрытом клапане продукты сгорания выходят через сопло, обеспечивая реактивную тягу. Вместе с тем в камере сгорания при выходе отработанных газов образуется разряжение, входной клапан автоматически открывается и впускает во внутрь новую порцию воздуха.

Входной клапан двигателя может иметь разные конструкции и внешний вид. Как вариант, он может быть выполнен в виде жалюзи – прямоугольных пластин, закрепленных на раме, которые под действием перепада давления открываются и закрываются. Другая конструкция имеет форму цветка с металлическими «лепестками», расположенными по кругу. Первый вариант более эффективный, зато второй более компактный и может использоваться на небольших по размеру конструкциях, например, при авиамоделизме.

Подача топлива осуществляется форсунками, которые имеют обратный клапан. Когда давление в камере сгорания снижается, подается порция топлива, когда же давление увеличивается за счет горения и расширения газов, подача топлива прекращается. В некоторых случаях, например на маломощных моторах от авиамоделей, форсунок может и не быть, а система подачи топлива при этом напоминает карбюраторный двигатель.

Свеча зажигания расположена в камере сгорания. Она создает серию разрядов, и когда концентрация топлива в смеси достигает нужного значения, топливный заряд воспламеняется. Поскольку двигатель имеет небольшие размеры, его стенки, выполненные из стали, в процессе работы быстро нагреваются и могут поджигать топливную смесь не хуже свечи.

Нетрудно понять, что для запуска ПуВРД нужен первоначальный «толчок», при котором первая порция воздуха попадет в камеру сгорания, то есть такие двигатели нуждаются в предварительном разгоне.

Типы ПуВРД

Кроме обычного ПуВРД в виде прямолинейного канала с входным клапаном, что описывались выше, есть и его разновидности: бесклапанный и детонационный.

Бесклапанный ПуВРД, как понятно по его названию, не имеет входного клапана. Причиной его появления и использования стал тот факт, что клапан является довольно уязвимой деталью, которая очень быстро выходит из строя. В этом же варианте «слабое звено» устранено, поэтому и срок службы мотора продлен. Конструкция бесклапанного ПуВРД имеет форму буквы U с концами, направленными назад по ходу реактивной тяги. Один канал длиннее, он «отвечает» за тягу; второй короче, по нему поступает воздух в камеру сгорания, а при горении и расширении рабочих газов часть их выходит через этот канал. Такая конструкция позволяет осуществлять лучшую вентиляцию камеры сгорания, не допускает утечки топливного заряда через входной клапан и создает дополнительную, пусть и незначительную, тягу.

без клаппаный вариант исполнения ПуВРД

без клапанный U-образный ПуРВД

Детонационный ПуВРД предполагает сжигание топливного заряда в режиме детонации. Детонация предусматривает резкое повышение давления продуктов горения в камере сгорания при постоянном объеме, а сам объем увеличивается уже при движении газов по соплу. В этом случае повышается термический КПД двигателя в сравнении не только с обычным ПуВРД, но и с любым другим двигателем. На данный момент этот тип моторов не используется, а находится на стадии разработок и исследований.

детонационный ПуРВД

Отклоняемый вектор тяги

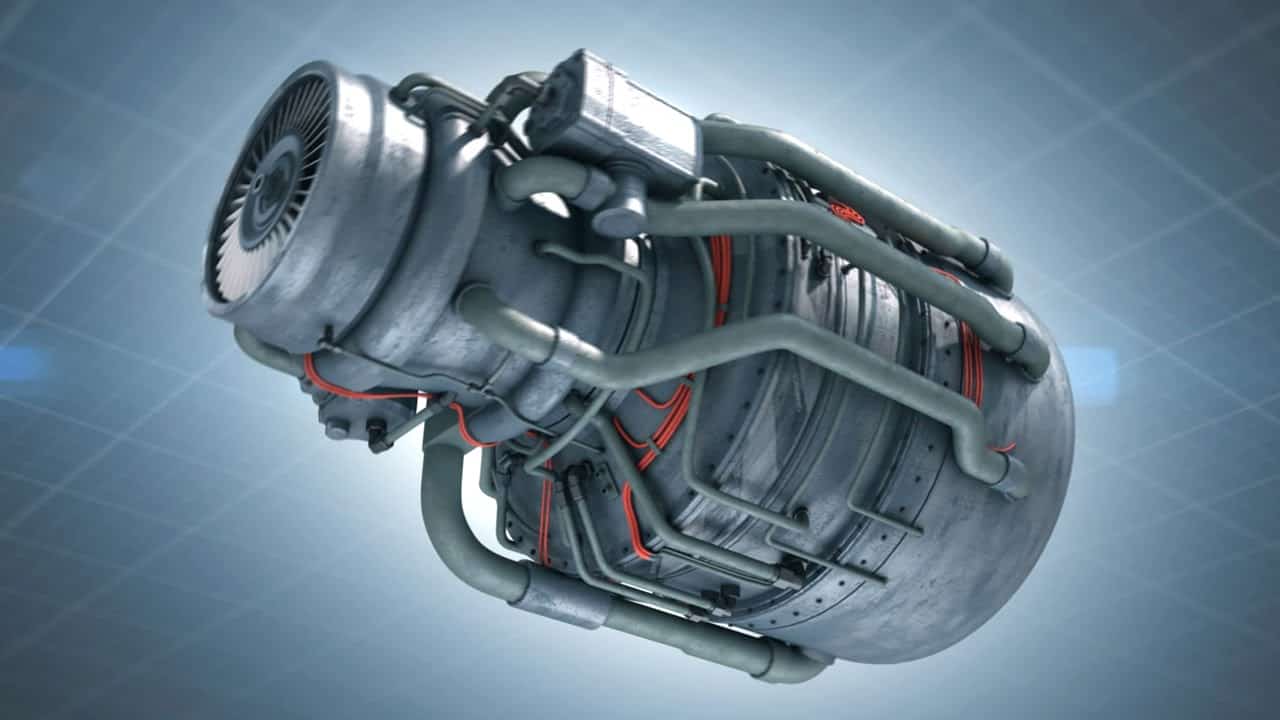

Реактивные двигатели обладают соплами самых разнообразных конфигураций. Самыми передовыми считаются подвижные сопла, размещенные на двигателях, у которых имеется отклоняемый вектор тяги. Они могут сдавливаться и расширяться, а также отклоняться на существенные углы — так регулируются и направляются непосредственно реактивные потоки. Благодаря этому воздушные судна с двигателями, имеющими отклоняемый вектор тяги, становятся чрезвычайно маневренными, потому что процессы маневрирования происходят не только вследствие действий механизмов крыльев, но также прямо самими двигателями.

Дозвуковые ПВРД

Дозвуковые ПВРД предназначены для полётов на скоростях с числом Маха от 0,5 до 1. Торможение и сжатие воздуха в этих двигателях происходит в расширяющемся канале входного устройства — диффузоре.

Эти двигатели характеризуются крайне низкой эффективностью. При полёте на скорости М=0,5 степень повышения давления в них (как следует из формулы 2) равна 1,186, вследствие чего их идеальный термический КПД (в соответствии с формулой (3)) составляет всего 4,76 %, а с учётом потерь в реальном двигателе эта величина становится почти равной 0. Это означает, что на скоростях полёта при M Сверхзвуковые ПВРД

Сверхзвуковые ПВРД (СПВРД) предназначены для полётов в диапазоне 1

При М=5 и Т_o=273K (что соответствует 0 °C) температура заторможенного рабочего тела достигает 1638К, при М=6 — 2238К, а с учётом трения и скачков уплотнения в реальном процессе — ещё выше. При этом дальнейший нагрев рабочего тела за счёт сжигания топлива становится проблематичным из-за ограничений, накладываемых термической устойчивостью конструкционных материалов, из которых изготовлен двигатель. Потому скорость, соответствующая М=5 считается предельной для СПВРД

Источник

Принцип действия[править | править код]

Рабочий процесс ПВРД кратко можно описать следующим образом. Воздух, поступая со скоростью полёта во входное устройство двигателя, затормаживается (на практике, до скоростей 30—60 м/с, что соответствует числу Маха 0,1—0,2), его кинетическая энергия преобразуется во внутреннюю энергию — его температура и давление повышаются.

В предположении того, что воздух — идеальный газ, и процесс сжатия является изоэнтропийным, степень повышения давления (отношение статического давления в заторможенном потоке к атмосферному) выражается формулой:

ppo=(1+k−12⋅Mn2)kk−1{\displaystyle {\frac {p}{p_{o}}}={\bigg (}1+{\frac {k-1}{2}}\cdot M_{n}^{2}{\bigg )}^{\frac {k}{k-1}}}(1)

где

p{\displaystyle p} — давление в полностью заторможенном потоке;

po{\displaystyle p_{o}} — атмосферное давление;

Mn{\displaystyle M_{n}} — полётное число Маха (отношение скорости полёта к скорости звука в окружающей среде),

k{\displaystyle k} — показатель адиабаты, для сухого воздуха равный 1,4.

На выходе из входного устройства, при входе в камеру сгорания рабочее тело имеет максимальное на всём протяжении проточной части двигателя давление.

Сжатый воздух в камере сгорания нагревается за счёт окисления подаваемого в неё топлива, внутренняя энергия рабочего тела при этом возрастает. Затем рабочее тело сначала, сжимаясь в сопле, достигает звуковой скорости, а потом, расширяясь — сверхзвуковой, ускоряется и истекает со скоростью большей, чем скорость встречного потока, что и создаёт реактивную тягу.

Схема устройства ПВРД на жидком топливе:

1. встречный поток воздуха;
2. центральное тело;
3. входное устройство;
4. топливная форсунка;
5. камера сгорания;
6. сопло;
7. реактивная струя.

Схема устройства твердотопливного ПВРД

Зависимость тяги ПВРД от скорости полёта определяется несколькими факторами:

• Чем выше скорость полёта, тем больше расход воздуха через тракт двигателя, а значит, и количество кислорода, поступающего в камеру, что позволяет, увеличив расход горючего, повысить тепловую, а вместе с ней и механическую мощность двигателя.
• Чем больше расход воздуха через тракт двигателя, тем выше создаваемая им тяга, в соответствии с формулой (3). Однако расход воздуха через тракт двигателя не может расти неограниченно. Площадь каждого сечения двигателя должна быть достаточной для обеспечения необходимого расхода воздуха.
• С увеличением скорости полёта, в соответствии с формулой  (1), возрастает степень повышения давления β=p2p1{\displaystyle \beta ={\frac {p_{2}}{p_{1}}}} в камере сгорания, что влечёт за собой увеличение термического КПД, который для идеального ПВРД выражается формулой:

ηt=1−1βk−1k{\displaystyle \eta _{t}=1-{\frac {1}{\beta ^{\frac {k-1}{k}}}}}(2)

Препарированный ПВРД «Тор» ракеты «Бладхаунд». Хорошо видны входное устройство и вход в камеру сгорания.

В соответствии с формулой (1), чем меньше разница между скоростью полёта и скоростью истечения реактивной струи, тем меньше тяга двигателя (при прочих равных условиях).

В общем, зависимость тяги ПВРД от скорости полёта может быть представлена следующим образом: пока скорость полёта значительно ниже скорости истечения реактивной струи, тяга растёт с ростом скорости полёта (вследствие повышения расхода воздуха, давления в камере сгорания и термического КПД двигателя), а с приближением скорости полёта к скорости истечения реактивной струи тяга ПВРД падает, миновав некоторый максимум, соответствующий оптимальной скорости полёта.

Акционеры

Совместимые приёмники

Оценка проекта

Гиперзвуковой ПВРД

Основная статья: Гиперзвуковой прямоточный воздушно-реактивный двигатель

Экспериментальный гиперзвуковой летательный аппарат X-43 (рисунок художника)

Иллюстрация газодинамических процессов в плоском ГПВРД с соплом Сжатие воздуха происходит в двух скачках уплотнения: внешнем, образованным у носового окончания аппарата, и внутреннем — у передней кромки нижней стенки двигателя. Оба скачка — косые, и скорость потока остаётся сверхзвуковой.

Гиперзвуковым ПВРД (ГПВРД, англоязычный термин — scramjet) называется ПВРД, работающий на скоростях полёта свыше М = 5 (верхний предел точно не устанавливается).

На начало XXI века этот тип двигателя является экспериментальным: не существует ни одного образца, прошедшего лётные испытания, подтвердившие практическую целесообразность его серийного производства.

Торможение потока воздуха во входном устройстве ГПВРД происходит лишь частично, так что на протяжении всего остального тракта движение рабочего тела остаётся сверхзвуковым. При этом бо́льшая часть исходной кинетической энергии потока сохраняется, а температура после сжатия относительно низка, что позволяет сообщить рабочему телу значительное количество тепла. Проточная часть ГПВРД расширяется на всём её протяжении после входного устройства. Горючее вводится в сверхзвуковой поток со стенок проточной части двигателя. За счёт сжигания горючего в сверхзвуковом потоке рабочее тело нагревается, расширяется и ускоряется, так что скорость его истечения превышает скорость полёта.

Двигатель предназначен для полётов в стратосфере. Возможное назначение летательного аппарата с ГПВРД — низшая ступень многоразового носителя космических аппаратов.

Организация горения топлива в сверхзвуковом потоке составляет одну из главных проблем создания ГПВРД.

Существует несколько программ разработок ГПВРД в разных странах, все — в стадии теоретических изысканий или предпроектных экспериментов.

Здравствуйте!

Я думаю, что пришла пора прояснить принцип действия всем нам известного «сердца», того самого, о котором я писал в предыдущей статье.

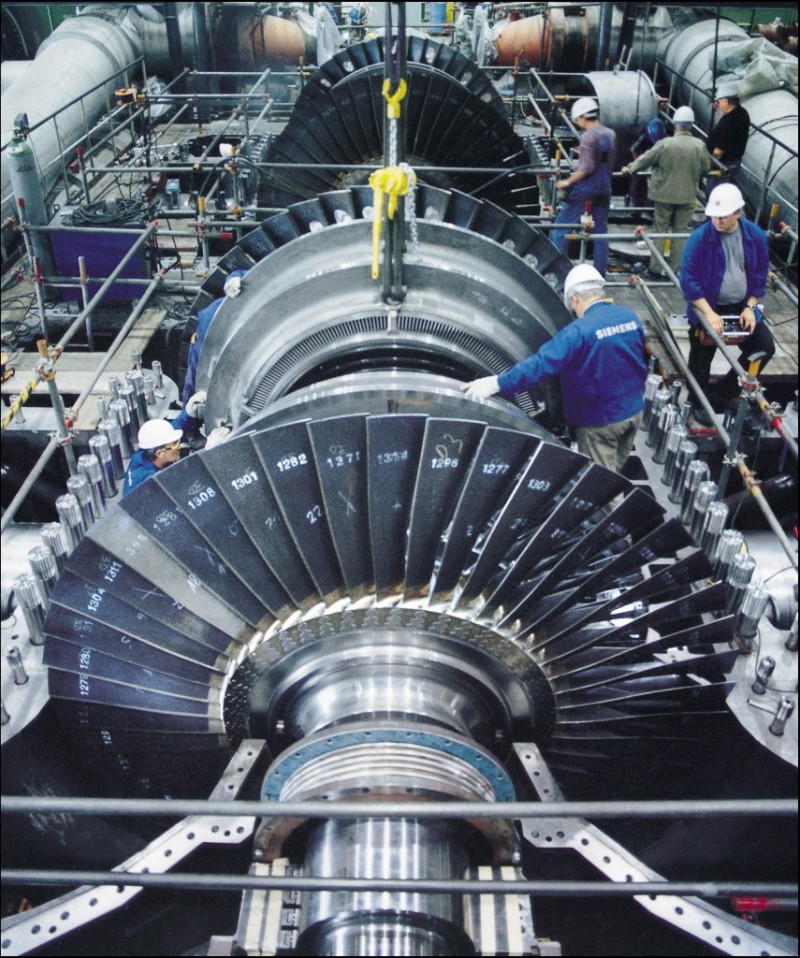

Паровая турбина элетростанции. Типичное устройство расширения.
