Примечания

Конструкция

Автоматика ружья предусматривает частичный отвод пороховых газов из ствола. Для контроля над этим процессом установлен трехходовой регулятор, дозирующий количество газов, отводимых на поршень, в зависимости от условий использования. Канал ствола запирался за счет перекоса затвора. Прямо над стволом располагался газовый поршень.

Ударно-спусковой механизм позволяет вести огонь лишь одиночными выстрелами. Когда патроны заканчиваются, затвор остается в открытом положении. В конструкции использован предохранитель флажкового типа.

Ствол имеет восемь правосторонних нарезов и оснащается дульным тормозом. Благодаря тормозу-компенсатору существенно уменьшалась отдача ружья. Затыльник приклада оснащен амортизатором (подушкой). Стационарный магазин имеет откидную нижнюю крышку и рычажный подаватель. Заряжение осуществляется снизу, с помощью металлической пачки из пяти патронов, уложенных в шахматном порядке. Шесть таких пачек шло в комплекте с ПТРС. Дальность стрельбы из ружья с высокой вероятностью эффективного попадания составляла 800 метров. В качестве прицельных приспособлений был использован открытый прицел секторного типа, работающий в диапазоне 100-1500 метров. Ружье, которое создал Сергей Симонов, было конструктивно сложнее и тяжелее, чем ружье Дегтярева, однако оно выигрывало по скорострельности на 5 выстрелов за минуту.

ПТРС обслуживался расчетом из двух бойцов. В бою переносить ружье мог один номер расчета или два. Рукояти для транспортировки крепились на прикладе и стволе. В походном положении ПТР можно было разобрать на две части: ствольная коробка с прикладом и ствол с сошкой.

Под калибр ПТРС разработали патрон, который мог оснащаться двумя :

1. Б-32. Простая бронебойно-зажигательная пуля с закаленным сердечником из стали.
2. БС-41. Отличается от Б-32 металлокерамическим сердечником.

Резюмируя все выше сказанное, приведем основные характеристики ружья:

1. Калибр – 14,5 мм.
2. Масса – 20,9 кг.
3. Длина – 2108 мм.
4. Скорострельность – 15 выстрелов в минуту.
5. Скорость пули на выход из ствола – 1012 м/с.
6. Масса пули – 64 г.
7. Дульная энергия – 3320 кГм.
8. Бронебойность: со 100 м – 50 мм, с 300 м – 40 мм.

Пулеметная драма

О другом своем детище, пулемете Дегтярева станковом (ДС-39), Василий Алексеевич в мемуарах даже не упомянул. Хотя потратил на него более 10 лет жизни. Неудивительно. История принятия на вооружение станкового пулемета взамен порядком устаревшего «Максима» по праву называется среди оружиеведов пулеметной драмой.

Задание на проектирование облегченного образца станкового пулемета было дано Штабом РККА 13 июля 1928 года, а уже 2 августа Артиллерийский комитет разработал тактико-технические требования к нему. Этот документ представляет собой классическую историю о том, как слишком большие запросы военных могут угробить самый заманчивый с технической точки зрения проект. Штаб потребовал, чтобы в пулемете было предусмотрено 2 режима огня: более низкий по наземным целям (600 выстрелов в минуту) и более высокий — по воздушным (1200). Мало того, заказчик хотел, чтобы к пулемету подходили разные типы боеприпасов. Речь о самом старом образце патронов калибра 7,62 мм, имеющих так называемую фланцевую гильзу. То есть такую, у которой нижняя часть выступает за габариты гильзы. По сути, пора было переходить на более современные бесфланцевые патроны, но старых в СССР накопилось огромное количество. Равно как и не менее старых матерчатых пулеметных лент. Их руководство РККА также хотело сочетать с современными металлическими лентами.

Статья по теме

Мощь по имени ДШК. Уникальный крупнокалиберный пулемет Красной Армии Дегтярев кропотливо воплощал все «хотелки» в жизнь. В 1939 г. многострадальный пулемет все-таки был принят на вооружение. «Максим», соответственно, сняли с производства. Но из войск тут же пошли рекламации: старые гильзы в патроннике рвутся, пулемет «жует» ленту и т. д.

Хорошо задуманная система нуждалась в доводке, но тут началась война. Дегтярев попросил 3-4 месяца на устранение недостатков, но их ему не дали. Руководство предпочло вернуть в производство «Максим», что и было сделано в течение одной недели.

В итоге новый «станкач» конструктора Горюнова появился в СССР только в 1943 г., а «Максим» дошел до Берлина. Но пулеметы ДС-39 участие в войне все-таки приняли. Правда, не на нашей стороне. В ходе Зимней войны штук 200 попало к финнам, которые вполне успешно эксплуатировали их и после 1945 г. В Финляндии они прошли модернизацию, последние ДС-39 были списаны только в 1986 г. Знал ли про это второй в СССР Герой Социалистического Труда (первым был Сталин) Василий Дегтярев, неизвестно.

Кабинет конструктора в доме-музее в Коврове. Фото: Commons.wikimedia.org

Кто был первым императором Японии?

Боевое применение и основные характеристики

Что касается отношения красноармейцев к ружью ПТРС, то можно сказать следующее: при возможности выбирать между ПТРС и ПТРД, бойцы склонялись к последнему. И на то есть масса причин.

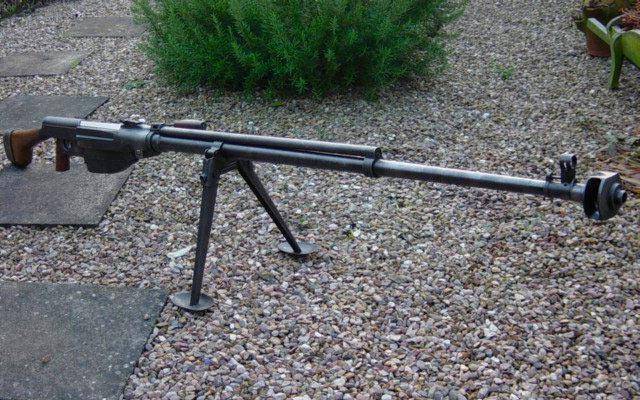

Противотанковое ружье Симонова

Вот некоторые из них:

• ПТРС отличается гораздо большей сложностью механизма от своего собрата.
• Оружие крайне восприимчиво к загрязнению. Это приводит к снижению темпа стрельбы.
• Частые случаи поперечного разрыва гильзы, тугая экстракция гильзы.
• Довольно большой вес ружья.
• Оружие требует частого ухода — после 15-20 выстрелов возникала необходимость чистки канала ствола и казенника.

Противотанковый расчет ПТРС

На фоне всех этих отрицательных моментов «дегтяревское» оружие выглядит на высоте, ведь оно является безотказным, что играет главную роль в условиях активных боевых действий.

Перенос ПТРС бойцами РККА

Бронепробиваемость

Что касается бронепробиваемости, то она на довольно хорошем уровне.

Противотанковый расчет ПТРС

ПТРС Симонова способно пробить 50 мм броню на расстоянии в 100 м под углом 90 градусов. На расстоянии в 300 м — пробитие достигало 30 мм.

Стрельба из ПТРС по самолетам

Несмотря на то, что прошло больше 70 лет, ружье ПТРС до сих пор в строю. Оно было замечено в ходе вооруженного конфликта на украинском Донбассе.

ПТРС на Донбассе

Жизнь за кадром

Дизайн [ править ]

14,5-мм противотанковые ружья ПТРД-41 и ПТРС-41

ПТРС-41 производился и использовался Советским Союзом во время Второй мировой войны . В годы между мировыми войнами Советский Союз начал эксперименты с различными типами бронебойных противотанковых патронов. Нахождение 12,7 × 108мм недостаточно, они начали разработку того, что стало 14,5 × 114мм бронебойного раунда . Рукавишников разработал противотанковое ружье ( ru: Противотанковое ружьё Рукавишникова.) обозначенный M1939 для установки этого патрона, но он не имел большого успеха из-за некоторых производственных проблем, достаточного количества более эффективных противотанковых орудий в Красной Армии и больших ожиданий в отношении новой немецкой танковой брони. В 1941 году потери огромного количества противотанковых артиллерийских создала потребность в противотанковых оружия затычка, так известные СССР оружие дизайнеров , таких как Василий А. Дегтярев и Сергей Г. Симонов разработал два противотанковых ружья. Оба считались более простыми и более подходящими для производства военного времени, чем обновленная винтовка Рукавишникова. Симонов использовал элементы своей конструкции 1938 года — автоматическую винтовку калибра 7,62 мм.

Пять круглый журнал загружается в приемник и держали под давлением с помощью качания журнала внизу. При выстреле последнего патрона затвор удерживается в открытом положении, а защелка магазина может работать только тогда, когда затвор заблокирован назад. Газовый PTRS имеет тенденцию к заклиниванию при загрязнении, а картридж 14,5 мм производит значительные остатки, блокирующие газовый порт. Бронебойная пуля калибра 14,5 мм имеет начальную скорость 1013 м / с и разрушительную баллистику. Он может пробивать броневой лист толщиной до 40 мм на дистанции 100 метров.

В 1943 году Симонов применил для СКС-45 уменьшенную конструкцию ПТРС-41 , которая должна была вмещать новый патрон M / 43 7,62 × 39 мм, разработанный в 1943 году .

ПТРД и ПТРС

С началом войны на одном из заседаний ГКО И.В. Сталин поинтересовался, как дела с разработкой ПТР. Не получив внятного ответа, он велел заняться этой темой двум уже легендарным советским оружейникам: С. Г. Симонову и В. А. Дегтяреву.

Схема ПТРД

Через 22(!) дня после получения задания будущее ПТРД уже отстреливало первые патроны на полигоне. Из двух вариантов Дегтярева выбрали тот, что попроще. Однозарядное, с ручным перезаряжанием, дающее 8-10 выстрелов в минуту – то самое ружье, чей образ знаком каждому из нас по фильмам, книгам и фотографиям, отражающим Московское сражение. Кстати, первые ПТРД попали именно в знаменитую 316-ю Панфиловскую дивизию и уже 16 ноября 1941 года уничтожили первые 6 немецких танков. ПТРД – очень простое и технологичное ружьё, его было легко производить, из него было легко научиться стрелять и попадать, а отличный патрон давал весомую огневую мощь. С сентября и до конца 1941 года наши заводы успели выпустить целых 17 тысяч ПТРД, а всего до снятия с производства в 1944 году – более 280 тысяч.

ПТРС – вариант ружья, представленный Симоновым, тоже приняли на вооружение. Только, в отличие от ПТРД, оно было самозарядное, с магазином на 5 патронов и скорострельностью уже 15-17 выстрелов в минуту. Производство ПТРС «раскачивалось» дольше, но к 1945 году было выпущено 190 тысяч ружей, которые сначала дополняли, а затем и заменили ПТРД в стрелковых ротах и взводах бронебойщиков.

Бронебойщики на позиции

В начале войны эти два ружья оказали Красной Армии неоценимую помощь в деле борьбы с массами немецкой бронетехники. Немецкие танки начала войны не выдерживали бортовых, а иногда и лобовых попаданий. Рой 14,5-миллиметровых пуль, бивших по гусеницам, смотровым щелям, лючкам, бортам и двигателю, стал неприятным сюрпризом для немецких танкистов. А пробившая броню пуля почти всегда тяжело ранила или убивала кого-то из плотно сидящего экипажа. Что уж говорить о более легких бронемашинах, которые «шились» насквозь.

После 1942 года, с появлением специальных экранов, предназначенных именно для остановки пуль наших бронебойщиков, и в целом утолщения танковой брони ружья стали использовать по-другому. Против снайперов, укреплений, амбразур, в засадах против легкой и устаревшей техники, а также для стрельбы сквозь стены при штурмах городов-крепостей Восточной Европы.

ПТРС на Донбассе

Великая Отечественная война стала последней массовой войной с применением ПТР. Уже к концу войны их сменили противотанковые гранатометы, оказавшиеся в разы более эффективными. Лебединая песнь ПТР прозвучала в Корее и Вьетнаме. Дальше дорогу пришлось уступить новым гранатометам, и, казалось, ПТР совсем уйдут со сцены. Но и в наши дни в ходе конфликта на Донбассе изредка можно увидеть тюнингованные, но с характерным и легко узнаваемым дульным тормозом ПТРД или ПТРС, снабженные мощной оптикой. В качестве противоснайперских комплексов, как видите, ружья из старых складских запасов применяют и сейчас. А мощный патрон 14,5 мм стал частью многих самодельных винтовок, применяющихся всеми сторонами в Сирии. Кстати, встречаются и ПТРД, неизвестно как оказавшиеся там. Так что «дедушки» современных крупнокалиберных винтовок еще могут дать меткий выстрел – при необходимости, конечно.

Обложка: pinterest.ru

Характеристики

Бронепробиваемость:

• на 100 м под углом 90° — 30-40 мм,
• на 300 м под углом 60-90° — 27,5 мм.

Требования нормального боя для ПТРС:

• три или четыре пробоины из четырёх вмещаются в круг диаметром 22 см;
• средняя точка попадания отклоняется от контрольной точки не более чем на 7 см по вертикали и не более чем на 5 см по горизонтали.

Проверка боя осуществляется стрельбой на дальности 100 м, положение — лёжа с сошек, патроны с пулей Б-32.

Показатели рассеивания пуль при стрельбе из приведённого к нормальному бою ПТРС:

Дальность стрельбы, м	Сердцевинные полосы по высоте, см	Сердцевинные полосы по ширине, см
100	21	18
200	42	36
300	63	55
400	84	73
500	105	92

Где сердцевинная полоса — полоса рассеивания, содержащая в себе 70 % попаданий.

Галерея

Назначение ПТР

Противотанковые ружья второй мировой войны внесли свою весьма значимую роль в победу. Безусловно, основная тяжесть противотанковой обороны (ПТО) легла на пушки (орудия) всевозможных образцов. Однако когда ход боя принимал сложный, высокоманевренный и «запутанный» характер с массированным применением бронетехники, пехоте необходимы были собственные бронебойные средства

При этом важно, чтобы солдаты были способны их применять непосредственно в боевых порядках и вести борьбу с танками и бронемашинами в ближнем бою. Советские инженеры под руководством выдающихся оружейных конструкторов Симонова, Дегтярева, Рукавишникова подарили бойцам простые, но надежные средства против бронетехники. Термин «противотанковое ружье» не совсем правильный

Более точное обозначение – «противотанковая винтовка». Однако он сложился исторически, видимо, как дословный перевод «panzerbuchse» с немецкого языка

Термин «противотанковое ружье» не совсем правильный. Более точное обозначение – «противотанковая винтовка». Однако он сложился исторически, видимо, как дословный перевод «panzerbuchse» с немецкого языка.

Типы галактик

Красота свадебного наряда

Особенности конструкции

Самозарядное ПТРС действовало по схеме с отводом пороховых газов. Оно состояло из ствола с дульным тормозом и газоотводной камерой, ствольной коробки с прикладом, затвора, спусковой скобы, механизмов перезаряжания и ударно-спускового, прицельных приспособлений, магазина и сошки.

Приклад

ПТРС имело деревянный приклад и рукоятку «пистолетного» типа. На затыльнике приклада располагался амортизатор (так называемая «подушка»), который смягчал действие отдачи. Шейка приклада использовалась для удержания оружия левой рукой.

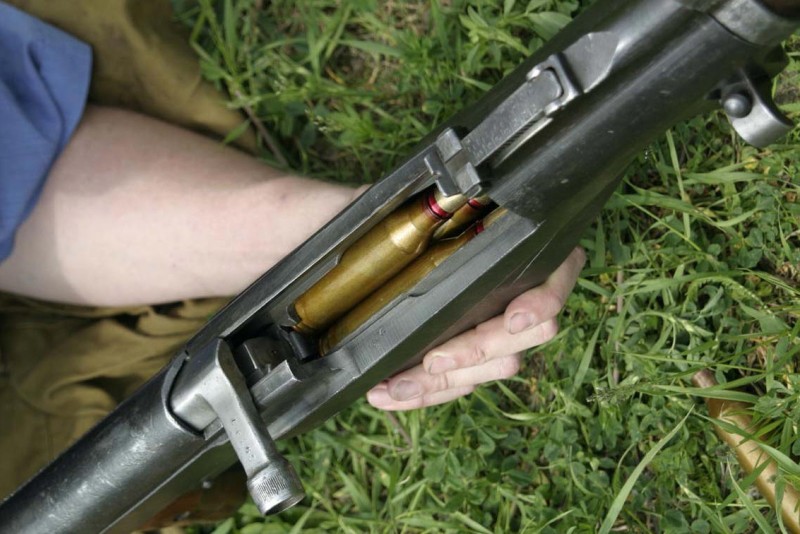

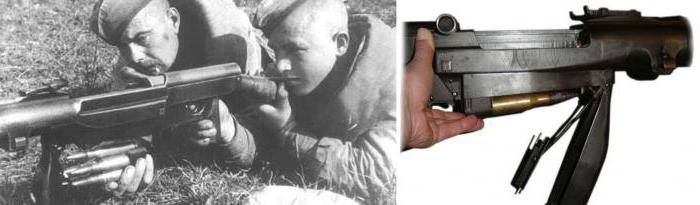

Питание

Питание ружья производилось посредством неотъёмного магазина. Коробчатый двухрядный магазин с откидной нижней крышкой и рычажным подавателем имел ёмкость 5 патронов. Заряжание производилось снизу, металлической обоймой с патронами, расположенными в шахматном порядке. Стрельбу можно было вести только одиночными выстрелами.

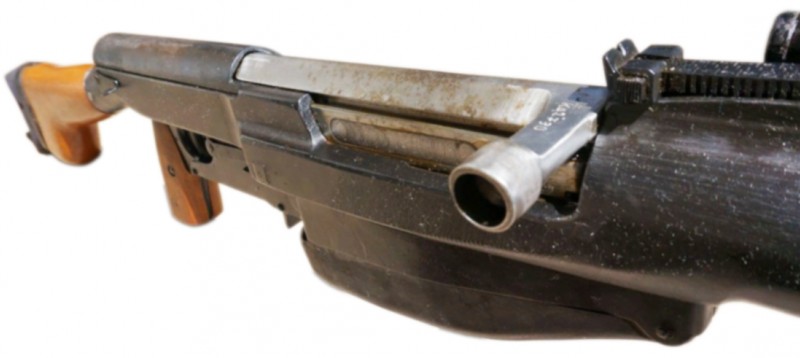

Автоматика

Автоматика ПТРС работала по принципу отвода части пороховых газов через поперечное отверстие в стенке ствола. В конструкции имелся газовый регулятор на три положения для дозирования отводимых на поршень газов, в зависимости от условий эксплуатации. Запирание ствола осуществлялось перекосом остова затвора в вертикальной плоскости. для переноски. Ударный механизм — курковый, с винтовой боевой пружиной.

Ствол

Ствол имел восемь правосторонних нарезов и был снабжён дульным тормозом. На ствол ПТРС крепились складная сошка и рукоятка для переноски.

Предохранитель

Ударно-спусковой механизм обеспечивает огонь только одиночными выстрелами. По израсходовании патронов затвор останавливается в открытом положении. Предохранитель флажковый.

Прицельный механизм

Прицел ПТРС относился к открытому секторному типу и был рассчитан на дистанции боя от 100 до 1500 метров. Сектора прицельного приспособления имели значения от 1 до 15, каждый из них соответствовал 100 метрам дистанции. Прицельное устройство также включало мушку с намушником.

Патроны ПТРС имели калибр 14,5 мм

Эксплуатация

Уже в октябре 1941 года противотанковое ружье ПТРС (Симонова) стало поступать в войска. При первых же случаях использования оно продемонстрировало свою высокую эффективность. В 1941 году у гитлеровцев не было такой бронетехники, которая смогла бы устоять перед огнем ружья Симонова. Оружие было весьма простым в использовании и не нуждалось в высоком уровне подготовки бойца. Удобные прицельные приспособления позволяли уверенно поражать противника в самых неудобных условиях. Вместе с тем не единожды отмечалось слабое заброневое действие 14,5-миллиметрового патрона: некоторые вражеские машины, подбитые из ПТР, имели более десятка пробоин.

Немецкие генералы не единожды отмечали эффективность ПТРС-41. По их словам, советские противотанковые ружья в значительной степени превосходили немецкие аналоги. Когда немцам удавалось заполучить ПТРС в качестве трофея, они охотно им пользовались в своих атаках.

После Сталинградского сражения значение ПТР как основного средства для борьбы с танками стало уменьшаться. Однако еще в сражениях на Курской дуге бронебойщики не единожды прославляли это оружие.

Номер телефона

Современные модели

История создания

Неудачное для СССР начало Великой Отечественной войны привело к тому, что уже в июле 1941 года И.В. Сталин поставил задачу вооружения советских войск мобильным и мощным средством борьбы с германскими танками. Накануне войны в Советском Союзе уже был создан крупнокалиберный 14,5-мм патрон, под который проходило испытания противотанковое ружьё (ПТР) конструкции Николая Рукавишникова. Это ружьё превосходило имеющиеся на тот момент зарубежные аналоги, но сложность его конструкции не позволяла наладить его быстрое и массовое производство, тем более — в условиях так тяжело начавшейся войны.

Готовые к испытаниям образцы нового оружия появились в кратчайшие сроки: от постановки задачи до первых пробных выстрелов прошло всего 22 дня. Оба одновременно представленных образца были успешно испытаны, 29 августа 1941 года — приняты на вооружение Красной Армии и запущены в серийное производство под наименованиями ПТРС и ПТРД. Расшифровка этих сокращений означала соответственно противотанковые ружья Симонова и Дегтярёва образца 1941 г.

При создании ружья С.Г. Симонов принял решение взять за основу конструкцию своей самозарядной винтовки образца 1938 года, уже оправдавшей себя в боях. Это потребовало заметного увеличения габаритов оружия до таких размеров, чтобы стало возможным использовать патроны калибра 14,5 мм. В целом именно эта идея была реализована, что позволило сделать новое противотанковое ружьё самозарядным, а его практическую скорострельность довести до 15 выстрелов в минуту.

В сравнении с самозарядным противотанковым ружьём Рукавишникова разработка Симонова показала при испытаниях сходные результаты как по баллистическим характеристикам и массо-габаритным параметрам, так и по бронепробиваемости и ёмкости магазина. В то же время ПТРС показало более высокую живучесть, а также было проще в эксплуатации и обслуживании. Оно оказалось и заметно более технологичным в производстве. В частности, количество деталей в ружье Симонова было на треть меньше, чем в ружье Рукавишникова.

По сравнению с вариантом Дегтярёва противотанковое ружьё Симонова было в полтора раза более скорострельным, но при этом более тяжёлым и сложным в производстве. А в те дни требовалось как можно больше ружей, и главное — они были нужны немедленно. Серийное производство ПТРС было начато в ноябре 1941 года, но до конца этого года их удалось выпустить лишь 77 штук.

Задержка с выпуском ПТРС была связана также с тем, что их планировалось производить в Туле, но после эвакуации этого производства в Саратов их изготовление было вскоре налажено там на бывшем заводе «Трактородеталь». Причём для быстрой организации производства изготовление магазинной коробки поручили комбайновому заводу, бойка — механическим мастерским местного университета.

Вторым местом производства ПТРС стал Ижевск, где одновременно делались и ПТРД. Для этого использовались эвакуированные производства Тульского оружейного и Подольского механического заводов. Летом 1942 года производство противотанковых ружей обеих систем было выделено в самостоятельный завод № 622 (впоследствии Ижевский механический завод), а с середины 1943 года это предприятие производило только ПТРС.

Пик производства этого оружия пришёлся на 1942-1943 годы, когда роль ПТР в системе противотанковой обороны была наиболее значительной. Выпуск ПТРС в Саратове продолжался до июня 1944 года, в Ижевске — до декабря того же года. Всего за годы войны было произведено 190 615 единиц ПТРС. В дальнейшем значительное число ПТРС было поставлено Советским Союзом КНДР и Китаю, они активно применялись в Корейской войне 1950-1953 годов.

Сергей Симонов (в центре) в ходе испытаний дорабатываемой ПТРС (август 1943 года)
