История

Наблюдение за полем боя и целеуказание

149. Наблюдение ведется в целях своевременного обнаружения расположения и действий противника. Кроме того, в бою необходимо наблюдать за сигналами и знаками командира и за результатами своего огня.

Если нет особых указаний командира, солдаты ведут наблюдение в указанном им секторе обстрела.

150. Наблюдение ведется невооруженным глазом

Особое внимание при наблюдении надо обращать на скрытые подступы. Местность осматривать справа налево от ближних предметов к дальним

Осмотр производить тщательно, так как обнаружению противника способствуют незначительные демаскирующие признаки; такими признаками могут быть: блеск, шум, качание веток деревьев и кустов, появление новых мелких предметов, изменения в положении и форме местных предметов и т. п.

При наличии бинокля использовать его только для более тщательного изучения отдельных предметов или участков местности; при этом принимать меры к тому, чтобы блеском стекол бинокля не обнаружить места своего расположения.

Ночью места расположения и действия противника могут быть установлены по звукам и источникам света. Если в нужном направлении местность освещена осветительным патроном или другим источником освещения, быстро осмотреть освещенный участок.

151. О замеченных на поле боя целях необходимо немедленно доложить командиру и правильно указать их расположение. Цель указывается устным докладом или трассирующими пулями.

Доклад должен быть кратким, ясным и точным, например: «Прямо — широкий куст, слева — пулемет»; «Ориентир второй, вправо два пальца, под кустом — наблюдатель».

При целеуказании трассирующими пулями произвести в направлении цели одну-две короткие очереди.

Характеристики порохового заряда

Решающее влияние на скорость пули АК-47 имеют именно характеристики порохового заряда. Первое, что необходимо сделать для повышения пробивной способности снаряда — это увеличить объем порохового заряда. Чем он значительнее, тем большее количество газов образуется при горении, что увеличивает компрессию внутри ствола. При этом нельзя переусердствовать, чтобы порошок при воспламенении не взорвал автомат.

В АК-47 скорость пули зависит также от размера и формы зерен пороха. Гранулометрический состав порошка подбирается соответствующим образом. Также ради повышения ТТХ огнестрельного оружия необходимо учитывать факторы окружающей среды при стрельбе:

  1. Влажность. Чем она выше, тем «мокрее» порох, что заставляет его большее время разгораться, уменьшая давление в стволе.
  2. Температура. С повышением температуры период воспламенения заряда уменьшается, что увеличивает компрессионные свойства газов и дальность/скорость полета пули.

Длина ствола и вес порохового заряда подобраны в автомате Калашникова так, что они обеспечивают максимальную пробивную способность снаряда и другие его ТТХ.

Страны-эксплуатанты


География распространения АК-74:  эксплуатанты АК-74

  • Азербайджан Азербайджан: в 2010 году Россия и Азербайджан заключили контракт на организацию лицензионного производства модернизированных автоматов Хазри в Азербайджане.
  • Афганистан Афганистан
  • Армения Армения
  • Белоруссия Белоруссия
  • Болгария Болгария
  • Венгрия Венгрия: Копия АК-74 под обозначениями NGM-81.
  • ГДР ГДР: Выпускались и состояли на вооружении клоны АК-74, АКС-74 и АКС-74У под обозначениями MPi-AK-74N, MPi-AKS-74N и MPi-AKS-74NK соответственно.
  • Германия Германия: После объединения Германии были приняты на вооружение Бундесвера в качестве оружия ограниченного стандарта.
  • Грузия Грузия
  • Греция Греция: AK-74M
  • Иордания Иордания
  • Ирак Ирак: Вариант Kbk wz. 88 Tantal.
  • Казахстан Казахстан
  • Киргизия Киргизия
  • Куба Куба
  • Молдавия Молдавия
  • Монголия Монголия
  • КНДР КНДР: Копия АК-74 под обозначениями Тип 98.
  • Польша Польша: Варианты Kbk wz. 88 Tantal и Kbs wz.96 Beryl.
  • Румыния Румыния: Вариант PA md. 1986.
  • Россия Россия: Несколько миллионов, планируется постепенно утилизировать выработавшее ресурс оружие. Но пока планируемое массовое производство не наберёт нужного количества прошедший государственные испытания 2013—2014 гг. новый автомат, Минобороны России работает над планом проведения модернизации оставшихся видов АК-74 на АК-74М3 для продления эксплуатации на неопределённый срок.
  • СССР СССР
  • Сирия Сирия
  • Таджикистан Таджикистан
  • Туркмения Туркмения
  • Украина Украина
  • Узбекистан Узбекистан
  • Филиппины Филиппины
  • Эстония Эстония

Стрельба по воздушным целям

176. Огонь из автоматов (пулеметов) по самолетам, вертолетам и парашютистам ведется в составе отделения или взвода на дальности до 500 м с установкой прицела 4 или «П».

Огонь по самолетам и вертолетам открывать только по команде командира, а по парашютистам — по команде или самостоятельно.

177. По самолету, пикирующему в сторону стреляющего, стрельбу вести непрерывным огнем с прицелом 4 или «П», прицеливаясь в головную часть цели или наводя автомат (пулемет) по стволу. Огонь открывать с дальности 700—900 м.

178. По самолету, летящему в стороне или над автоматчиком (пулеметчиком), огонь ведется заградительным или сопроводительным способом.

Огонь заградительным способом ведется по низко летящим самолетам, имеющим скорость полета более 150 м/сек.

При ведении огня заградительным способом огонь отделения или взвода сосредоточивается по команде командира на направлении движения приближающегося самолета (рис. 95). В направлении, указанном в команде, автоматчик (пулеметчик) придает автомату (пулемету) угол возвышения примерно 45° и открывает огонь, удерживая автомат (пулемет) в приданном направлении. Стрельба ведется непрерывным огнем до выхода самолета из зоны огня. Если автоматчик ясно видит вблизи цели направление трасс своего автомата (пулемета), то ему разрешается, не прекращая ведения огня, несколько переместить автомат (пулемет) в сторону цели, добиваясь совмещения трасс с целью.

Рис. 95. Ведение огня заградительным способом по самолету:

а — идущему вдоль фронта позиции взвода; б — идущему под углом к линии фронта позиции взвода

При корректировании огня по трассам следует иметь в виду, что трассы, направленные в самолет, кажутся стреляющему идущими выше самолета и несколько впереди него.

По медленно летящим воздушным целям — вертолетам, транспортным самолетам — огонь ведется сопроводительным способом. Упреждение определяется и отсчитывается в видимых размерах цели (в фигурах). При ведении огня сопроводительным способом автоматчик (пулеметчик) удерживает линию прицеливания впереди самолета (вертолета) на величину нужного упреждения и производит длинную очередь.

179. Для определения упреждения при стрельбе по воздушным целям руководствоваться следующей таблицей.

Цель и её скорость

Дальность стрельбы, м

100

300

500

в метрах

в корпусах цели

в метрах

в корпусах цели

в метрах

в корпусах цели

Вертолёт, 50 м/сек

6

1

21

3

39

5

Транспортный самолёт, 100 м/сек

13

1

43

3

79

5

Примечание. Длина корпуса самолета принята равной 15 м, вертолета — 8 м.

180. Огонь по парашютистам ведется длинными очередями. Точку прицеливания выносить в направлении снижения парашютиста на величину, указанную в таблице. Отсчет упреждения производится от середины фигуры парашютиста (рис. 96).

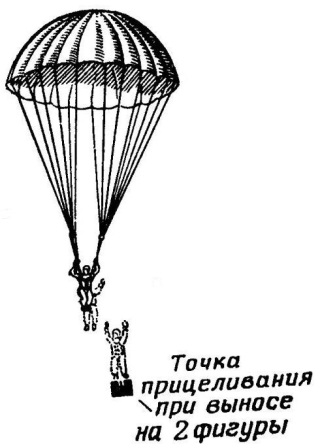

Рис. 96. Вынос точки прицеливания при стрельбе по парашютисту

Варианты

Советские и российские варианты

С самого начала автомат выпускался в четырёх вариантах:


АК-74


АКС-74

  • АК-74 — основной вариант.
  • АКС-74 (индекс ГРАУ — 6П21) — вариант АК-74 со складывающимся влево рамочным металлическим прикладом. Создан для использования в воздушно-десантных войсках.
  • АК-74Н — «ночной» вариант АК-74 с боковой планкой для крепления ночных прицелов (например, 1П78).
  • АКС-74Н — «ночной» вариант складного АКС-74, с боковой планкой для крепления ночных прицелов (например, 1П78).
  • АК-74М (индекс ГРАУ — 6П34) — АК-74 модернизированный. Оснащён складывающимся на левый бок полимерным прикладом и универсальным креплением (планка «ласточкин хвост») для крепления прицелов, как оптических, так и ночных, на левой стороне ствольной коробки. Таким образом АК-74М заменил сразу четыре модели: АК-74, АКС-74, АК-74Н и АКС-74Н.

    АК-74М с подствольным гранатомётом ГП-25()

Цевьё и ствольная накладка газовой трубки выполнены из ударопрочного стеклонаполненного реактопласта АГ-4В. Металлические детали также защищены от коррозии специальным покрытием. Изменения коснулись и дульного тормоза, получившего открытые камеры, что позволяет осуществлять его чистку не снимая.

Для уменьшения вероятности механического повреждения крышки ствольной коробки, её крепление было усилено. В конструкции направляющего стержня возвратной пружины появился фиксатор, что позволяет стрелять из подствольного гранатомёта ГП-25 или ГП-30 без использования дополнительного крепления крышки ствольной коробки, необходимого в таких случаях для АК-74.

С новыми автоматами возможно использование коллиматорных прицелов ПК-А и ПК-01, а также КОБРА и 1П78. В 1991 году АК-74М был принят на вооружение и начато его серийное производство на Ижевском машиностроительном заводе. В настоящее время серийно производится концерном «Калашников»

АК-74М3 — выставочный экземпляр, созданный для показа на МАКС-2011 как часть боевой экипировки «Ратник». Представлял собой несколько доработанный вариант АК-74. Однако с названием нового образца возникла заминка: по традиции модернизированные автоматы кодируются литерой «М» (например, АК-АКМ), но автомат АК-74М уже существовал. Тогда, не мудрствуя лукаво, оружию придали постфикс «МЗ». Официальной расшифровки этой аббревиатуры нет. Изменения включают в себя крепление крышки ствольной коробки на шарнир, планки Пикатинни на цевье и крышке ствольной коробки, на которые могут устанавливаться лазерный целеуказатель, коллиматорный прицел, ночная насадка для прицела. Используется подствольный гранатомёт ГП-34. Предполагалось, что данные с автомата на монокуляр шлема будут передаваться либо по каналу Bluetooth, либо по проводам.

Зарубежные варианты

  • — болгарская серия.
  • Kbs wz.96 Beryl — польский вариант, созданный на основе Тантала под патрон 5,56×45 мм.
  • Kbk wz. 88 Tantal — польский вариант.
  • ČZ 2000 — чехословацкий вариант, который не был принят на вооружение.
  • К-3 — армянский булл-пап на базе АК-74.
  • MPi AK-74N — вариант производства ГДР. Выпускались варианты MPi-AKS-74N — со складным прикладом, MPi-AKS-74NK — со складным прикладом и укороченным стволом длиной 317 мм.
  • NGM-81 — венгерский вариант.
  • PA md. 1986 — румынский вариант. Экспортное обозначение AIMS-74.
  • АК-101—105 — экспортная линейка автоматов с различными длинами стволов и под различные патроны, созданной на основе АК-74М.
  • Хазри — автомат разработанный для Азербайджана Ижевским заводом на основе АК-74М. Выпускается с 2011 года по российской лицензии.
  • Вепр — украинский булл-пап на базе АК-74, разработка заморожена.

Оружие на базе


MPI-KMS-74

  • АКС-74У — укороченный автомат для полиции и экипажей бронетехники.
  • АК-107/АК-108 — автоматы со сбалансированной автоматикой, взятой из конструкции автомата АЕК-971.
  • РПК-74 — ручной пулемёт, разработанный на базе АК-74.

Скорость пули пневматической винтовки

На уровень скоростных показателей пули влияет множество факторов (вес, форма, калибр, материал изготовления). Измерение скорости может осуществляться различными способами. Традиционный метод заключается в применении измерителя скорости — хронографа. При условии отсутствия данного прибора можно разрешить вопрос с помощью специального маятника или компьютерной звуковой карты.

При попадании в маятник происходит смещение груза. Уровень скоростных показателей в данном случае можно измерить по углу отклонения нити маятника. При использовании карты необходимо предварительно подключить микрофон от её каналов к бумажным мишеням. После этого производится запись сигнала выстрела, и определение интервала времени между попаданием в мишень.

Подвижность

Навигация

Оценка автомата

Оружие Боеприпас Масса патрона Масса снаряжёного магазина Максимальное количество боеприпасов на 10 кг
AK (1949) 7,62 × 39 мм 16,3 г 30 патр. магазин — 0,82 кг 12 магазинов — 9,2 кг на 360 патронов
M14 (1959) 7,62 × 51 мм НАТО 25,4 г 20 патр. магазин — 0,75 кг 13 магазинов — 9,7 кг на 280 патронов
AKМ (1959) 7,62 × 39 мм 16,3 г 30 патр. магазин — 0,66 кг 15 магазинов — 9,9 кг на 450 патронов
M16 (1962) .223 Remington 11,8 г 20 патр. магазин — 0,32 кг 31 магазинов — 9,93 кг на 620 патронов
AK74 (1974) 5,45 × 39 мм 10,2 г 30 патр. магазин — 0,53 кг 18 магазинов — 9,54 кг на 540 патронов
AK74М (1992) 5,45 × 39 мм 10,2 г 30 патр. магазин — 0,50 кг 19 магазинов — 9,57 кг на 570 патронов
M4 (1994) .223 Remington 11,8 г 30 патр. магазин — 0,48 кг 20 магазинов — 9,6 кг на 600 патронов

Сравнение АК-74М с современными автоматами стран мира

АК-74М Colt M4A1 FN SCAR L-STD HK416 14,5″ HK G36 Steyr AUG A3 Beretta ARX-160 SIG SG 550
Внешний вид
Год принятия на вооружение 1991 1994 2007 2005 1997 2005 2009 1990
Масса (без магазина), кг 3,40 2,95 3,65 3,56 3,77 3,9 3 4.1
Длина автомата с разложенным прикладом, мм 940 838 890 950 999 745 950 998
Длина ствола, мм 415 368 351 420 480 455 406 528
Применяемый патрон 5,45×39 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм
Режим стрельбы одиночный, автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,отсечка по 3 выстрела,автоматический
Темп стрельбы, выстрелов/мин 650 700—950 550—650 850 750 680—750 700 700
Начальная скорость пули, м/с 900 950 800 917 920 992 н/д 980
Эффективная дальность стрельбы, м 650 500 600 500 500 500 600 650
Ёмкость магазина, патронов 30 (45/60) 30 (20/100) 30 (20/100) 30 (20/100) 30 (100) 30 (42) 30 (100) 20 (5/10/30)
Стандартный прицел открытый диоптрический диоптрический диоптрический оптический 3,5Хколлиматорный оптический 1,5Х открытый диоптрический
Крепление для прицелов ласточкин хвост планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни
Подствольный гранатомёт ГП-25ГП-30ГП-34 M203 FN40GL AG-C/EGLM HK AG36 M203 GLX 160 GL 5040

Достоинства

Так как одной из причин создания АК-74 была смена калибра используемого автоматом патрона с 7,62×39 мм на 5,45×39 мм, оружие имеет меньшую отдачу и, соответственно, бо́льшую точность стрельбы, более настильную траекторию полёта пули.

Недостатки

В сравнении с М16А2 АК-74 имеет более низкую точность стрельбы одиночным огнём (в 1,28 раза вследствие лучшей в 1,44 раза кучности боя патронов SS109), однако в 1,34—1,43 превосходит при стрельбе очередями, но у М16А2 лучше эргономика и значительно повысилась надёжность.
В сравнении с американским карабином , АК-74 имеет более низкую точность стрельбы одиночным огнём, зато у АК-74 выше точность при стрельбе очередями.

В сравнении с автоматами со сбалансированной автоматикой АЕК-971, АК-107/АК-108, АК-74 имеет в 1,5—2 раза более низкую кучность стрельбы очередями из неустойчивых положений.

С тактической точки зрения, у АК-74 отсутствует возможность быстрой смены ствола, как у М16 FN SCAR; а также режим стрельбы очередями фиксированной длины, который позже был добавлен в автоматы «сотой серии» .

В отличие от западных автоматов с преломляющейся ствольной коробкой, в АК-74 съёмная крышка ствольной коробки (ресивера) не даёт возможности разместить планки Пикатинни, поэтому приходится пользоваться кронштейнами типа «Ласточкин хвост», нарушающими центровку оружия и увеличивающими вес.

В АК-74 нет возможности смены режимов огня одной рукой, как у M4. Отсутствует возможность использования смены направления выброса гильзы, как у TAR-21 и смены расположения рычага перезарядки, как у Beretta ARX-160.

Замена АК-74

В связи с объективным устареванием автомата и возросшими требованиями военных в плане кучности огня, возник запрос на новый автомат на смену АК-74. При этом основная борьба развернулась между ковровским А-545 и ижевским АК-12.

В итоге 21 февраля 2015 Минобороны выбрало автомат Калашникова АК-12 в качестве основного автомата для экипировки военнослужащих «Ратник». Такой выбор был обусловлен более низкой стоимостью производства и меньшим весом автомата в сравнении с А-545..

Для модернизации уже существующих автоматов АК-74М и АК сотой серии разработан комплект «Обвес», который позволяет установить планку Пикатинни, новый пламегаситель и приклад.

История

Положительный опыт использования малокалиберного патрона США заставил СССР начать работу по разработке аналогичного автоматного патрона, но уже существовали предложения по разработке малокалиберного патрона. В 1966 году главное ракетно-артиллерийское управление выдало задание на разработку нового автомата под калибр 5,60 мм — так обозначался калибр малоимпульсного патрона по дну нарезов. После принятого в СССР измерении калибра по полям нарезов обозначался как 5,45 мм. Данный патрон был разработан в ЦНИИточмаш. Уменьшение калибра давало уменьшение массы патрона более чем в 1,5 раза. Значительно увеличивалась начальная скорость пули, траектория полёта стала более настильной, дальность прямого выстрела увеличивалась примерно на 100 м, уменьшались время полёта пули к цели и её снос боковым ветром, импульс отдачи — все это способствовало улучшению меткости, особенно при стрельбе очередями. То есть речь шла не просто об улучшении кучности стрельбы, а об общем повышении боевой эффективности комплекса «патрон-оружие». Конструкция удлинённой пули позволила обеспечить сочетание устойчивости на траектории с убойным действием не хуже, чем у пули патрона образца 1943 года.

В конкурсе на новый автомат принял участие ряд конструкторов и конструкторских групп от Ижевского машиностроительного завода, ЦНИИточмаш, Ковровского механического завода. На «Ижмаш» прорабатывалось несколько вариантов малокалиберного автомата. М. Т. Калашников и А. Д. Крякушин создавали его на основе находившегося в производстве автомата АКМ. Из 10 представленных на конкурсные испытания образцов до заключительных войсковых испытаний дошли: ковровский автомат СА-006 А. С. Константинова со сбалансированной автоматикой и ижевский автомат А-3 с «классической» автоматикой. Жёсткие испытания выявили, что образец А. С. Константинова имел преимущества по эффективности стрельбы, но по служебно-эксплуатационным и производственно-экономическим характеристикам преимущества были у А-3. Постановлением ЦК КПСС и Совета Министров СССР № 54-29 от 18 января 1974 года и последующим Приказом Министра обороны СССР № 49 от 18 марта 1974 года на вооружение был принят новый унифицированный комплекс автомата Калашникова, включавший четыре базовые модели автомата и столько же ручных пулемётов. В условиях «гонки вооружений» возможность быстро поставить новое семейство оружия на производство, упростить его освоение и эксплуатацию в войсках играла не последнюю роль. Наравне с предыдущим, к автоматам был принят новый штык-нож с упрощённой формой упрочнённого клинка и более удобной рукояткой.

Строение АК 74

Современная модификация АК-74 – это разборный механизм, который состоит из нескольких основных деталей и дополнительных элементов. Ствол литой, к которому присоединена стволовая коробка. В нему присоединяется прицел и приклад. Закрывается корпус крышкой ствольной коробки. Дополнительные детали:

  • затворная рама с газовым поршнем;
  • затвор; возвратный механизм;
  • газовая трубка со ствольной насадкой;
  • ударно-спусковой механизм;
  • цевье;
  • магазин;
  • штык-нож.

Уникальное строение ствола позволяет правильно направлять пулю к цели. Оснащенный 4 нарезами, боеприпасу придает скорость их переплетение. Нарезы начинают виться слева, потом переходят вверх и уходят направо. За счет этого пуля начинает вращаться в стволе пере выстрелом, подгоняемая полями. Как раз эти поля определяют калибр боеприпаса. Исходный канал имеет гладкую поверхность, а его форма точно повторяет гильзу. Здесь происходит перемещение патрона. Дальнейший путь пуля проходит по нарезной части.

Резьба имеется также на дульной части. Там же находится основание мушки, газоотводное отверстие и камера, соединительная муфта, колодка прицела. Все эти элементы устанавливаются на стволе с помощью специальных креплений. Присутствует «левая» резьба, на которую можно закрепить компенсатор и втулку. Тогда у человека появится возможность стрелять холостыми боеприпасами. Другие особенности строения АК-74:

  1. Муфта ствола исполняет роль предохранителя.
  2. Компенсатор повышает кучность даже при стрельбе на ходу.
  3. Проточка внутри образует компенсационную камеру и буртик.
  4. Основание мушки с фиксатором имеет упор для шомпола и рукоятки штык-ножа.
  5. Газовая камера направляет пороховые газы. Она имеет специальный патрубок с каналом для отвода пороховых газов.
  6. Соединительная муфта позволяет прикрепить цевья к автомату. Это устройство имеет дополнительные элементы: замыкатель цевья, антабку для ремня и отверстие для шомпола.
  7. Ствольная коробка и сам корпус скреплены между собой с помощью штифтов.
  8. Ствольная коробка соединяет основные части автомата, закрывает закал с помощью затвора. В этой части конструкции находится ударно-спусковой механизм, который спрятан за крышкой.
  9. К ствольной коробке дополнительно крепятся: приклад, пистолетная рукоятка и спусковая скоба с защелкой магазина.
  10. Прицельная часть состоит из нескольких элементов: из колодки прицела, пластинчатой пружины, прицельной планки с делениями и хомутика.
  11. Во время производства орудия мушка ввинчивается в полозок. На них есть отметены, определяющие положение мушки.
  12. Затворная рама приводит в действие пружину спускового механизма.
  13. Затворная рама состоит из клапанов, а также предохранительного выступа. В передней части устройства находится газовый поршень.
  14. Затвор, который посылает боеприпас в патронник, состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки.
  15. Чтобы после посыла патрона затвор вернулся на место, предусмотрен возвратный механизм. Пружина действует за счет стержней и муфты.
  16. Газовая трубка оснащена двумя муфтами: сзади и спереди. Она крепится на патрубок газовой камеры.
  17. Чтобы произошел выстрел, приходит в движение ударно-спусковой механизм. Чтобы не произошло случайной стрельбы, эта часть орудия оснащена предохранителем. Этот механизм крепится тремя взаимозаменяемыми осями
  18. Курок имеет пружину, благодаря которой происходит удар по ударнику. Она находится на цапфы курка. Чтобы была улучшена кучность, предусмотрен замедлитель курка. Благодаря этому гарантирована точность при автоматической работе прибора.
  19. Спусковой крючок служит для удержания курка при взводе и спуске. Пружина автоматически совершает зажим или отпуск при нажатии.
  20. Чтобы поставить автомат на одиночный огонь, переводчик опускается вниз. Для того, чтобы переключиться на автоматический огонь, необходимо установить его посередине. Для установки АК на предохранитель, переводчик должен находится в верхней позиции.

Пробивное действие пуль

Наименование
преграды (защитныхсредств)

Тип пули

Дальностьстрельбы,м

Процент
сквозных пробоин или глубина пробития

1

Броня
толщиной 7 мм при угле встречи 90°

Бронебойно-зажигательиая
пуля

300

200

50%

90%

2

Каска
(стальнойшлем)

Пуля со
стальным сердечником

Бронебойно-зажигательная пуля

900

Свыше

1100

80-90%

80-90%

3

Бронежилет

Пуля со
стальны ердечником

Бронебойно-зажигательная
пуля

600

1000

80—90%

80—90%

4

Бруствер из
плотно утрамбованного снега

Все типы пуль

500

70—80 см

5

Земляная
преграда из свободно насыпанного супесчаного

грунта

То же

500

25—30 см

6

Сухие сосновые
брусья20х20 см, скрепленные в
штабелях

Пуля со
стальным сердечником и бронебойно-зажигательная

500

150

25 см

30—40 см

7

Кирпичная
кладка

То же

100

12-15 см

Технические характеристики

Устройство и технические характеристики модернизированной версии АК-74М

Технические характеристики АК-74 рассматривают по базовой модели. Модификации имеют определенные отличия в габаритах и весе, также меняется показатели и в случае специфических дополнений — применения других патронов, новых механизмов или иных устройств.

Разборка и устройство

АК-74 состоит из следующих элементов:

  • ствольная коробка, ствол;
  • крышка ствольной коробки;
  • прицельная планка, мушка;
  • затвор, затворная рамка;
  • компенсатор или дульный тормоз;
  • трубка для отвода газов, накладка;
  • ударно спусковой механизм;
  • цевье, приклад;
  • магазин.

Неполная разборка автомата производится в следующем порядке:

  • снять магазин;
  • проверить наличие патрона в патроннике, сделать контрольный спуск;
  • снять пенал с принадлежностями и вынуть их;
  • отделить шомпол;
  • снять дульный тормоз-компенсатор;
  • снять крышку ствольной коробки;
  • отделить возвратный механизм;
  • отделить затворную раму с газовым поршнем и затвором от ствольной коробки;
  • снять затвор;
  • отделить газовую трубку со ствольной накладкой.

Порядок сборки после такой разборки имеет следующую последовательность:

  • присоединить газовую трубку со ствольной накладкой к стволу;
  • присоединить затвор к затворной раме;
  • установить затворную раму с газовым поршнем и затвором на ствольную коробку;
  • присоединить возвратный механизм;
  • вернуть на место крышку от ствольной коробки;
  • спустить курок с боевого взвода и поставить на предохранитель, нажав на спуск и подняв переводчик до отказа вверх;
  • присоединить дульный тормоз и шомпол;
  • вернуть принадлежности в пенал, установить его в гнездо приклада;
  • присоединить магазин.

Техническое обслуживание и эксплуатация АК 74 — одно из его ключевых преимуществ. Автомат, как и предшественник, прост в освоении, по сравнению с АК-47 имеет незначительные изменения, что упростило переход на новое вооружение.

Калибр

Краткая характеристика модернизированной версии

Калибр автомата — 5-45 мм. По ТТХ при стрельбе могут использоваться следующие патроны:

  • 7Н6 с пулями 1974 года, имевшими стальной сердечник, свинцовую рубашку и цельнометаллическую оболочку;
  • 7Н10 от 1992 г — пули с повышенной пробиваемостью и термоупрочненным сердечником;
  • 7У1 — дозвуковая пуля для бесшумной стрельбы, не получила применения;
  • 7Н22 1998 г — бронебойная пуля с сердечником из высокоуглеродистой стали;
  • 7Т2 — трассирующая пуля;
  • 7Х3(М) — холостой патрон;
  • 7Х4 — учебный патрон;
  • 7Н39 — экспериментальный бронебойный патрон с карбид-вольфрамовым сердечником пули.

Совершенствование патронов заданного калибра ориентировано на повышение бронебойности. В расчет берется пробитие стального шлема и армейского жилета.

Начальная скорость пули

Начальная скорость пули АК-74 составляет 910 м/с. По дальности поражения учитывают несколько значений:

  • одиночные наземные и воздушные цели — 500 м;
  • по групповым наземным целям — 1000 м.

Скорострельность

Скорострельность АК-74 составляет условные 600 выстрелов в минуту. С учетом данного показателя и вместимости магазина боезапас расходуется всего за три секунды непрерывной стрельбы.

Габариты и вес

По габаритам АК-74 имеет следующие показатели:

  • длина — 940 мм, со штык-ножом — 1089;
  • длина нарезной части ствола — 372 мм;
  • общая длина ствола — 415 мм, с дульным тормозом — 485;
  • ширина — 10 мм, с прицелами — до 140;
  • высота — 195 мм, с прицелами — до 310.

Вес автомата без магазина составляет 3,3 кг, масса снаряженного оружия — 3,6 кг. Модифицированная версия АК-74М тяжелее на 0,3 кг.

Прицел

Стандартный прицел АК-74 открытый. Имеются модификации для установки ночных прицелов. Модернизированный АК-74М допускает установку нескольких вариантов прицелов, включая коллиматорные. Наличие прицела повышает вес оружия почти до 6 кг в зависимости от типа.

Вместимость магазина

Вместимость стандартного магазина составляет 30 патронов, уложенных в шахматном порядке. Вес пустого патронника — 0,23 кг, полного — 0,3. Допускается питание от магазина РПК-74 на 47 патронов.

Праздник 15 августа: Степанов день традиции и приметы

Страницы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
