Автоматический револьвер mateba model 6 unica. почему об этом уникальном оружии сегодня мало кто знает?

Содержание

• 1 История
• 2 Конструкция
• 3 Рама 3.1 Ствол
• 3.2 Барабан
• 3.3 Ударно-спусковой механизм
• 3.4 Способы зарядки

4 Ускорение зарядки
5 Револьверы одиночного и двойного действия
6 Предохранитель
7 Автоматические револьверы
8 Конструкции, пригодные для бесшумной стрельбы
9 Преимущества перед автоматическими пистолетами
10 Недостатки
11 Оружие, действующее по револьверному принципу

• 11.1 «Траунд» Дардика

12 Нетипичные и курьёзные конструкции

• 12.1 Револьверы с большим количеством зарядов

12.2 Револьвер Ле Ма
12.3 «Апаш»
12.4 Револьверы-перстни
12.5 «Протектор»
12.6 Система Гарсиа Рейносо
12.7 SwissMiniGun
12.8 Pfeifer Zeliska
12.9 Револьвер Тобыса
13 Спорт и рекорды

• 13.1 Ковбойская стрельба

13.2 Fast draw
13.3 Рекорды
14 См. также
15 Примечания
16 Источники и литература

• 16.1 Источники

16.2 Литература

Рама

Рама револьвера может быть:

• незапертой — открытой сверху, как на капсюльных кольтах. Она технологически простая, но недостаточно жёсткая. Не употребляется с 1870-х годов;
• переломного типа (или разъёмная рама) — часть рамы вместе со стволом и барабаном откидывается на шарнире. Такая схема упрощает перезарядку, но очень чувствительна к состоянию шарнира и замка рамы. Была распространена во второй половине XIX века, прежде всего на многих моделях Смита-Вессона;

цельной — такая рама жёсткая и позволяет использовать патроны любой мощности. Подавляющее большинство современных револьверов имеет цельную раму.

Барабан

Барабан шестизарядного револьвера. 1 — дол; 2 — паз для фиксатора; 3 — храповик для поворота барабана; 4 — камора. Барабан револьвера одновременно выполняет функции магазина и патронника. У некоторых систем патроны в барабане размещались радиально, но все современные револьверы имеют барабан с размещением патронов параллельно оси вращения барабана. Гнезда для патронов в барабане называются каморами (не камерами). Обычное количество камор в барабане — от 5 до 8, но есть единичные образцы, которые вмещают до 30 патронов.

Способы зарядки

Револьвер Лефоше под шпилечный патрон Револьвер Нагана в положении для перезарядки. Дверца барабана открыта, можно извлекать или вставлять патрон в камору Барабан револьвера является одновременно и патронником и магазином. Первые револьверы были дульнозарядными, то есть в каждую из камор спереди заряжался порох и пуля. Обычно револьвер дополнялся рычагом, который позволял запрессовать пулю в камору. При выстреле всегда существовала опасность, что частицы горящего пороха, вырываясь из зазора между барабаном и стволом, попадут в соседние каморы и воспламенят порох в них. Поэтому заряжённую камору приходилось дополнительно герметизировать — замазывать спереди пушечным салом. Замок был капсюльным. Каждая камора имела свою брандтрубку для капсюля. Заряжание капсюльного револьвера было трудоёмким процессом, поэтому некоторые конструкции допускали быструю замену барабана, и стрелок мог держать наготове запасной заряжённый барабан.

Первые револьверы под унитарный патрон (изобретённый немецким мастером Дрейзе в 1836 году) действовали так: ось барабана вынималась, и барабан снимался. В более поздних моделях в крышке была сделана выемка для зарядки. Стреляные гильзы извлекались по одной через ту же выемку, для этого надо было подвинуть назад специальный стержень (экстрактор). Интересно, что в револьвере Кольта выемка была справа (в то время как праворукому стрелку удобнее слева).

Схема механизма револьверов Нагана обр. 1895 г. (вверху и в центре, УСМ двойного действия) и Смита-Вессона обр. 1869 г. (слева внизу, с УСМ одинарного действия, переламывающейся вниз рамой и одновременной экстракцией гильз)

Второй вариант — переламывающийся револьвер. В этой конструкции рама револьвера переламывается на шарнире, наподобие охотничьих ружей, открывая доступ к барабану. Во многих револьверах при этом срабатывает экстрактор, автоматически выбрасывая сразу все стреляные гильзы. Недостаток этой конструкции в том, что шарнир и замок со временем изнашиваются и рама расшатывается.

Основной метод перезарядки — барабан, откидывающийся в сторону, чаще всего влево, так как большинство стрелков правши. Были, однако, немногочисленные модели с «правосторонним» откидыванием — бельгийские Франкотт и другие. Часто показываемый в кино способ зарядки барабана рывком руки неправильный: от такого обращения расшатывается крепление барабана, из-за люфта камора может не точно совместиться со стволом, что приводит к преждевременному износу оружия.

У модели Нагана (образца 1895 года) и у большинства её модификаций ёмкость барабана 7 патронов. Полая ось барабана вставляется в раму спереди и удерживается в ней шомпольной трубкой, установленной перед барабаном и крепящаяся на шейке ствола с возможностью поворачиваться на нём как на оси. На моделях с надвиганием барабана на ствол барабан оснащён возвратным механизмом, состоящим из трубки барабана и пружины. На правой стенке рамы размещается стопорное приспособление барабана, роль которого играет подпружиненная дверца. В открытом (откинутом вниз) положении дверца позволяла заряжать и разряжать револьвер, в закрытом закрывала камору, предотвращая выпадение патрона и не давая барабану проворачиваться против часовой стрелки.

Оружие, действующее по револьверному принципу

См. также: Револьверная пушка

Морской пехотинец США проверяет новый MGL (Ирак)

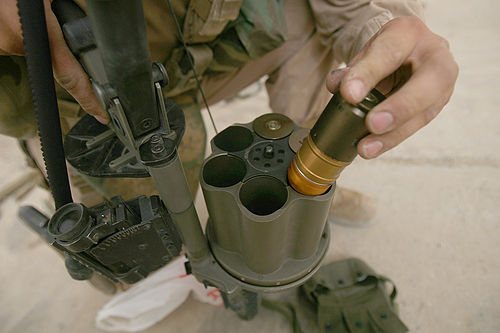

Заряжание ручного револьверного гранатомёта 40-мм гранатами

Jackhammer — американский автоматический дробовик револьверного типа.

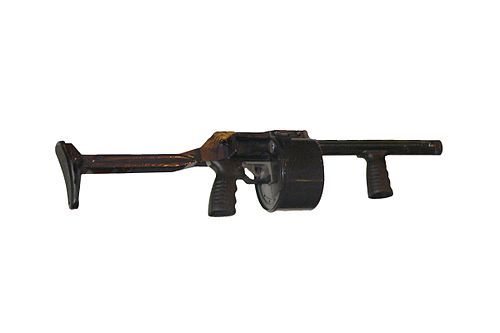

12-зарядное револьверное ружьё 12 калибра Armsel Striker

В некоторых видах служебного и охотничьего оружия также применяется револьверный принцип питания боеприпасами:

• Специальные карабины и гранатомёты (применяемые, например, для остановки толпы газовыми и свето-шумовыми зарядами).
• Револьверные охотничьи ружья, например, ружьё 20 калибра МЦ255-20, созданное в отечественном ЦКИБ СОО. Его достоинствами перед иными автоматическими гладкоствольными ружьями является то, что качество и вид боеприпаса (в том числе и переснаряжаемого) не влияет на перезаряжание, как у полуавтоматов — барабанное ружьё работает с любой гильзой данного калибра. Гильзы после выстрела не теряются и их можно в дальнейшем переснарядить. В случае необходимости или нештатной охотничьей ситуации возможно ручным проворачиванием барабана вывести на линию огня пулевой патрон или патрон с другим номером дроби. Барабан, в отличие от подствольного магазина, обеспечивает лучшую развесовку оружия — при расходовании патронов центр масс ружья смещается меньше.

«Траунд» Дардика

Схема с открытым патронником Дардика В 1958 году американский конструктор Дардик (David Dardick) запатентовал «огнестрельное оружие с открытой каморой» (Dardick open chamber gun). Как видно на иллюстрации, устройство использует специальные патроны, имеющие в поперечном сечении форму, близкую к треугольной и названные «траунд» (англ. tround (triangular round) — треугольный патрон). Барабан в такой конструкции не является магазином и служит для подачи патрона от магазина к стволу, где открытая сбоку камора прижимается к продолжению ствола, образовывая патронник. Таким образом, боезапас не ограничивается числом камор в барабане, патроны можно непрерывно подавать в каморы снаружи. Удаление стреляных гильз не требует специальных приспособлений. Схема Дардика позволяет создать скорострельное оружие, в котором ни одна массивная деталь, включая патрон, не будет совершать возвратно-поступательного движения, и избежать многих проблем, свойственных обычному автоматическому оружию. Но оружие такого типа требует специальных и весьма дорогостоящих патронов, и поэтому не получило распространения.

Colt Open Top Pocket.

Карманный револьвер с открытой рамкой (Open Top Pocket Revolver) — подобная конструкция, появившись в 1871 году, была анахронизмом даже для своего времени, но этот семизарядный револьвер с открытой рамкой калибра 22 под патрон кольцевого воспламенения стал весьма популярным и упоминался в коммерческих каталогах фирмы вплоть до 1880-х годов. Всего было продано около 114000 экземпляров этой модели. Рамка револьвера изготовлялась из латуни, барабан имел гладкую поверхность, а рукоятка изготавливалась в форме птичьей головки. Спусковой крючок по моде тех лет был скрыт в выступе рамки. Шомпол-выбрасыватель, помещенный с правой стороны ствола, имелся только на ранних образцах; начиная примерно с 1874 года производители от него отказались. В револьверах, изготовленных после 1874 года, для извлечения стреляных гильз необходимо было вынуть барабан из рамки. Снарядить пустой барабан патронами можно было и через выемку в щитке рамки с правой стороны.

Общие причины для запрета зарубежных поездок

Порядок выезда за пределы РФ регламентируется Федеральным законом №114 от 15.08.1996 года. Сотрудники МИД, а также ФСБ и МВД дополнительно руководствуются Приказом МИД РФ №8722/996/562/350 от 17.11.2008 года, который содержит перечень условий, при которых разрешается посещение территорий иностранных государств.

В соответствии с действующим законодательством невыездными считаются следующие категории граждан:

• Сотрудники ФСБ. Они могут совершать зарубежные служебные поездки. Для выезда в качестве туриста требуется получить разрешение руководства ведомства согласно служебным инструкциям.
• Лица, имеющие доступ к гостайне.  Ограничение может быть снято только после истечения определенного времени с момента увольнения.
• Граждане, проходящие военную или альтернативную службу по призыву. Контрактники могут покинуть пределы России с разрешения командования воинской части.
• Преступники, приговорённые к лишению свободы, а также освободившиеся по УДО или отбывающие условный срок. Разрешение на выезд можно получить только после погашения судимости.
• Лица, которых следственные органы подозревают или обвиняют в совершении преступлений.
• Граждане, которые уклоняются от исполнения судебных решений. В основном это неплательщики по кредитам, алиментам и другим финансовым обязательствам, у которых размер задолженности достиг 30 000 рублей и более.
• Лица, представившие недостоверные сведения при оформлении документов.

Контроль за соблюдением запретов осуществляет Пограничная служба ФСБ. Подробнее эта тема раскрыта в статье «Запрет на выезд за границу».

История

Шестизарядный револьвер с колесцовым замком (~1590 год)

Капсюльный револьвер «Кольт Техас Патерсон» 1836 г.

Капсюльный бундельревольвер («перечница») Allen&Thurber, патент 1845 года Конструкция пистолетов с вращающимся блоком зарядных камор (барабаном) существовала с конца XVI века. Сохранилось много изделий с фитильным или кремневым замком, в которых присутствует барабан одновременно в роли патронника и магазина для зарядов. В основном это охотничьи ружья, но также и пистолеты (русский образец XVII века хранится в Оружейной палате). Однако, поскольку ручное изготовление качественного барабанного механизма было дорого и сложно (обычно барабан был ненадёжен из-за возможности прорыва пороховых газов), а непрерывной стрельбы он все равно не обеспечивал (при наличии кремневого или фитильного замка было необходимо после каждого выстрела подсыпать порох на полку), револьверное оружие не вошло тогда в широкое употребление.

10 июня 1818 г. американский офицер и конструктор Артемас Уиллер из г. Конкорда, штат Массачусетс, патентует в США кремнёвый револьвер.

С экземпляром этого револьвера другой американец, из г. Бостона, Илайша Коллиер, отплывает в Англию и в ноябре того же 1818 г. берёт английский патент на своё имя. Существует предположение, что он якобы действовал в интересах Уиллера, но точно ничего не известно. Коллиер открывает в Лондоне фабрику по производству улучшенного револьвера и барабанного ружья той же системы.

Оружие Коллиера имело барабан с шестью каморами, за которым был установлен курок с кремнём, а огниво размещалось на кожухе барабана. Отличительной особенностью этой модели было надвигание барабана на конус казённика ствола под действием мощной пластинчатой пружины. Тем самым прорыв пороховых газов, который был бичом револьверной системы, сводился к минимуму. Таким образом, револьвер Коллиера стал предшественником не только кольтовских моделей, но и бельгийского нагана.

Револьвер Коллиера не получил в Европе широкого распространения ввиду сложности и дороговизны его производства.

Повысили возможности револьвера два обстоятельства: изобретение капсюля, который сделал возможной относительно непрерывную стрельбу, и появление машинного производства, удешевившего изготовление сложных механизмов. В 1836 г. Сэмюэл Кольт открывает в Патерсоне (США) первую фабрику по массовому производству капсюльных револьверов собственной конструкции. С этого момента начинается триумфальное шествие револьвера, в течение примерно трех десятилетий совершенно вытеснившего однозарядные пистолеты — так что Кольту нередко даже приписывают изобретение этого оружия. Первой моделью револьвера Кольта был «Кольт Патерсон», а затем бывший капитан техасских рейнджеров Сэмюэл Хэмилтон Уокер обратился к Кольту с предложением разработать револьвер, из которого было бы удобно стрелять, находясь на лошади. Заказ на производство первой партии новых револьверов Кольт Уолкер поступил в январе 1847 года. Они массово использовались в американо-мексиканской войне 1846-48 годов.

Внутреннее устройство револьвера с УСМ двойного действия УСМ револьвера с сосковым спуском

Спорт и рекорды

Ковбойская стрельба

Ковбойская стрельба В США с начала 1980-х годов пользуются популярностью соревнования по «ковбойской стрельбе» (англ. cowboy shooting), одновременно являющиеся костюмированным театрализованным шоу. В этих соревнованиях используется оружие образцов времен освоения Дикого Запада, в частности, короткоствольное — исключительно револьверы одинарного действия.

Fast draw

Быстрая стрельба «Быстрая стрельба» (англ. fast draw) — особая спортивная дисциплина, восходящая к романтизированным традициям Дикого Запада. В ней воспроизводится ситуация внезапной перестрелки: стрелок должен за минимальное время достать оружие из кобуры, взвести курок и прицельно выстрелить от бедра один или несколько раз, смотря по условиям соревнований. Применяются револьверы одинарного действия, заряженные восковыми пулями или специальными холостыми патронами. Мишенями служат металлические щиты или надувные шарики. Существует Всемирная федерация быстрой стрельбы (World Fast Draw Association, WFDA).

Рекорды

• Американский стрелок Джерри Микулек (англ. Jerry Miculek) установил следующие рекорды скоростной стрельбы из самовзводного револьвера: 60 выстрелов (по 6 из десяти револьверов) за 17,12 с
• 12 выстрелов из 6-зарядного револьвера с перезарядкой за 2,99 с
• 8 прицельных выстрелов из 8-зарядного револьвера по одной мишени за 1,00 с
• 8 прицельных выстрелов из 8-зарядного револьвера по два в каждую из четырёх мишеней за 1,06 с
• 5 прицельных выстрелов по одной мишени за 0,57 с. В данной категории рекорд принадлежит Эду Макгиверну (Ed McGivern), который в 1932 году произвел 5 выстрелов не более чем за 0,45 секунды, причём повторил этот результат не менее пяти раз.

Американец Боб Манден (англ. Bob Munden; 1942—2012), прозванный «Самый быстрый револьвер в мире» (World’s fastest gun), был способен вынуть из кобуры несамовзводный револьвер, выстрелить и убрать оружие в кобуру менее чем за 0,2 секунды. Манден прославился и другими трюками в стрельбе из револьвера и винтовки.

Том Хиддлстон – историк

Ещё один пример престижного английского образования – это Том Хиддлстон, британский актёр, являющийся выпускником Драгон Скул в Оксфорде и престижного Итонского колледжа.

Не сложно догадаться, что точкой в академическом образовании стал один из ведущих вузов страны – Кэмбридж. Выбрав классический факультет (Faculty of Classics), будущий актёр остановился на области исследования – «древняя история». Специализируясь в области культуры Древнего мира, Том говорит на латыни, знает древнегреческий, а также несколько «современных» языков – французский, испанский, немецкий и русский.

Смит-Вессон обр. 1871 года.

В царской России револьверы на вооружение армии были введены с некоторым опозданием. Основной причиной тому послужил консерватизм высших военных чиновников. Лишь с 1871 года взамен очень устаревших однозарядных, заряжаемых с дула капсюльных пистолетов на вооружение стал поступать револьвер системы Smith-Wesson образца 1869 года, официально именовавшийся 4,2 линейным револьвером системы Смита-Вессона. Это был револьвер американского производства Smith & Wesson под патрон 44 Russian (10,67 мм). Он был принят на вооружение русской армии в 1871 году. Smith & Wesson .44 калибра был очень мощным и высокоэффективным оружием. Пуля выпущенная из этого револьвера, обладала огромной убойной силой. Револьвер заряжался патронами центрального воспламенения – в 1871 году это был еще редкий вид патронов, но вскоре именно такие патроны стали самыми распространенными в мире. Кстати, Россия оказалась едва ли не первой из стран, принявших на вооружение револьвер под патрон именно центрального воспламенения. Основные черты 4,2 линейного револьвера – ударно-спусковой механизм простого действия, одновременное экстрактирование всех гильз, осуществляемое автоматически при раскрытии револьвера, использование патронов центрального воспламенения на дымном порохе. Особенностью револьвера было устройство курка, подстраховывающее надежность запирания ствола. Достигалось это тем, что спущенный курок особым вырезом захватывал выступ застежки ствола и не позволял ей непроизвольно расстегнуться. Такое устройство курка и застежки одновременно являлось и надежным предохранителем от выстрела при не полностью закрытом револьвере, так как не совмещение выступа застежки с вырезом на курке не позволяло бойку достигнуть капсюля патрона. Другой особенностью револьвера была защелка экстрактирующего приспособления, позволяющая отключать экстрактор. Револьверы Смита-Вессона подразделялись на три образца, принятые соответственно в 1871, 1872 и 1880 году и различались размерами стволов, а также несущественными изменениями в деталях. Так, второй от первого отличался некоторыми изменениями конфигурации рукоятки и курка и появлением на спусковой скобе «шпоры» – упора для среднего пальца. Третий образец имел мушку не как отдельную деталь, а изготовленную вместе со стволом из одного куска металла; возвратный механизм с защелкой вместо винта; застежку ствола, находящуюся под воздействием гнетка, а не непосредственного воздействия на нее пружины, и соединение ствола с корпусом, осуществляемое не винтом со стопорящим винтиком, а стержнем с ввинчивающимся в него винтом. Путем фабричной переделки револьверов третьего образца было изготовлено небольшое количество револьверов со значительно укороченным стволом, предназначенных для криминальной полиции. 4,2 линейные револьверы Смита-Вессона выпускались для России в США (всего из Америки поступило 250 тыс. экземпляров всех трех образцов), но вскоре их производство было организовано на тульских заводах. Небольшое количество револьверов третьего образца было изготовлено для России также германской фирмой Людвиг Леве и Ко. Револьвер Smith & Wesson российского производства имел гораздо более высокое качество изготовления по сравнению с бельгийскими копиями. Он был признан лучшим среди оружия, представленного на выставке оружия в Берлине в 1880 году и получил золотую медаль на международной выставке в Вене в 1873 году.

дизайн

Mateba Модель 6 использует отдачу от стрельбы, чтобы вращать цилиндр и взводить курок, в отличии от обычных револьверов, которые зависят от пользователь физически нажать на курок и / или взведения молотка, чтобы приводить в действие механизма оружия по эксплуатации.

Выравнивание Ствол Mateba Autorevolver не отличается от большинства других револьверов. Ствола совмещена с нижней части цилиндра , а не в верхней части. Это снижает оси канала (линии ствола) , который направляет отдачу в соответствии с рукой стрелка , тем самым уменьшая или вращательным движением морды флип нормальных револьверов.

Вся верхняя сборка пистолета ( в ствол, цилиндр и рама) смонтированы на рельсах на нижней раме, в котором находится на спусковой крючок, молоток, и сцепление, и отскакивает 1/2 дюйма или 12,7 мм, при обжиге. Назад движение верхнего узла взводит курок, и цилиндр поворачивается на время прямого хода. Это уникальное действие делает этот револьвер полуавтоматического оружия , что делает его одним из очень немногого полуавтоматического конструкция револьверного, один примечательного дизайна , являющегося Webley-Fosbery самовзводной Автоматической Revolver .

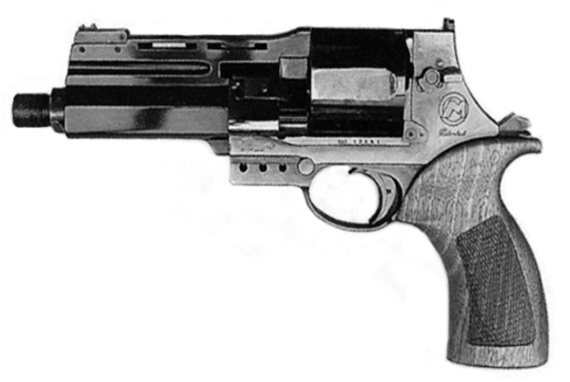

Автоматический револьвер Mateba Model 6 Unica (Италия)

Автоматический револьвер Mateba Model 6 Unica калибра .454Casull

Схема из патента, иллюстрирующая устройство автоматического револьвера Mateba Model 6 Unica

Автоматический револьвер Mateba Model 6 Unica был сконструирован итальянцем Эмилио Гизони (Emilio Ghizoni) и с конца 1980х годов выпускается ограниченными сериями на итальянской же компании Macchine Termo Balistiche, (нынешнее название Mateba Srl). На базе единой конструкции выпускаются револьверы трех калибров со сменными стволами разной длины, отличающиеся размерами рамки и барабанов, а также револьверные карабины, оснащенные несменными стволами длиной 45см и прикладом. В основу конструкции револьверов Mateba Model 6 Unica положена модифицированная система автоматического револьвера Webley-Fosbery, при этом новый револьвер унаследовал все концептуальные недостатки и немногочисленные достоинства английского прототипа, успешно забытого за 70 лет до появления револьвера Mateba. К числу достоинств относится уменьшенная отдача по сравнению с обычными револьверами того же калибра и массы (что особо существенно для мощных калибров вроде .44 Магнум и .454 Касулл). Недостатки же включают повышенную чувствительность к загрязнению, чувствительность к энергетике патронов (обычный револьвер калибра .357 Магнум без проблем будет стрелять более слабыми патронами .38 Спешиэл, тогда как револьвер Mateba будет давать сбои при перезарядке из-за недостаточности энергии отдачи). Добавьте сюда чувствительность к хвату оружия (при слабом хвате будут проблемы с перезарядкой) и высокую цену, и станет понятно. что револьверы Mateba Model 6 Unica являются скорее экзотикой, нежели действительно практичным оружием.

Автоматический револьвер Mateba Model 6 Unica использует револьверную схему питания с откидным вбок (влево и вверх) барабаном, вмещающим 6 патронов. Экстракция стреляных гильз одновременная, заряжание — по одному патрону. Для автоматической перезарядки оружия (поворот барабана и взведение курка) используется энергия отката (под действием отдачи) верхней части рамки оружия, на которой смонтированы ствол и барабан, относительно нижней части рамки (на которой расположены рукоятка и спусковой механизм). Стволы быстросменные, вворачиваются в рамку на резьбе при помощи специального ключа, и заключены в отдельный кожух. Ствол расположен в рамке напротив нижней каморы барабана, что позволяет уменьшить плечо отдачи и, как следствие, подброс оружия при стрельбе. Ударно-спусковой механизм курковый, двойного действия (самовзводный). Прицельные приспособления регулируемые, при этом целик выполнен на рамке неподвижным, а при пристрелке регулируется положение мушки, что связано с возможностью иметь несколько сменных стволов разной длины для одного оружия.

Автоматический револьвер Mateba Model 6 Unica (Италия)

Автоматический револьвер Mateba Model 6 Unica (Италия)

Рис. 109. Автоматический револьвер Mateba Model 6 Unica

Основные тактико-технические характеристики:

Автоматический револьвер Mateba Model 6 Unica был сконструирован итальянцем Эмилио Гизони (Emilio Ghizoni). В основу конструкции револьверов Mateba Model 6 Unica положена модифицированная система автоматического револьвера Webley-Fosbery (см. ранее), при этом новый револьвер унаследовал все концептуальные недостатки и немногочисленные достоинства английского прототипа, успешно забытого за 70 лет до появления револьвера Mateba. К числу достоинств относится уменьшенная отдача по сравнению с обычными револьверами того же калибра и массы (что особо существенно для мощных калибров). Недостатки же включают повышенную чувствительность к загрязнению, чувствительность к энергетике патронов (обычный револьвер без проблем будет стрелять более слабыми патронами, тогда как револьвер Mateba будет давать сбои при перезарядке из-за недостаточности энергии отдачи). Добавьте сюда чувствительность к хвату оружия (при слабом хвате будут проблемы с перезарядкой) и высокую цену, и станет понятно, почему револьверы Mateba Model 6 Unica являются скорее экзотикой, нежели действительно практичным оружием.

Однако итальянская компании Macchine Termo Balistiche (нынешнее название Mateba Srl) с конца 1980-х годов выпускает ограниченными сериями револьверы трех калибров со сменными стволами разной длины, отличающиеся размерами рамки и барабанов, а также револьверные карабины, оснащенные несменными стволами длиной 45 см и прикладом.

Конструктивно Mateba Model 6 Unica очень близок к английскому прототипу: используется револьверная схема питания с откидным вбок (влево и вверх) барабаном, вмещающим 6 патронов. Для автоматической перезарядки оружия (поворот барабана и взведение курка) используется энергия отката (под действием отдачи) верхней части рамки оружия, на которой смонтированы ствол и барабан, относительно нижней части рамки (на которой расположены рукоятка и спусковой механизм). Ударно-спусковой механизм курковый, двойного действия (самовзводный). Прицельные приспособления регулируемые, при этом целик выполнен на рамке неподвижным, а при пристрелке регулируется положение мушки, что связано с возможностью иметь несколько сменных стволов разной длины для одного оружия.

Что интересно – ствол расположен в рамке напротив нижней (!) каморы барабана, что позволяет уменьшить плечо отдачи и подброс оружия при стрельбе.

Технически совершенно решена проблема «смены калибра»: стволы быстросменные, вворачиваются в рамку на резьбе при помощи специального ключа и заключены в отдельный кожух.

Недостатки

• Боезапас револьвера, как правило, меньше, чем у автоматических пистолетов сравнимых размеров.
• На перезарядку револьверного барабана уходит больше времени, чем на смену пистолетного магазина.
• Меньшая, чем у автоматических пистолетов, скорострельность и кучность при стрельбе самовзводом, вызываемая значительным (до 5 кг) усилием нажатия и длинным ходом спускового крючка, что затрудняет удержание точного прицела даже при стрельбе с обхватом оружия двумя руками. На кучность также плохо влияет и обычно более высокое, чем в пистолетах, расположение револьверного ствола относительно рукояти оружия. Последнего недостатка лишены только немногочисленные системы, стреляющие из нижней каморы.
• Большие габариты и масса из-за барабана. Автоматический пистолет можно сконструировать короче, тоньше и легче, чем револьвер с такой же дульной энергией.
• Поскольку точность изготовления деталей конечна, неизбежно присутствует некоторая несоосность ствола и каморы барабана, из которой производится выстрел. По мере износа механизма эта несоосность увеличивается. В результате пуля, выходя из каморы, может ударяться в задний срез ствола, деформироваться и даже терять часть металла. Отсюда снижение точности, нерасчетные нагрузки на ствол и раму, и даже вероятность травмы стрелка.

Прорыв пороховых газов между барабаном и стволом

В подавляющем большинстве револьверов часть пороховых газов прорывается через щель между барабаном и стволом, то есть часть энергии порохового заряда теряется бесполезно. Горячие газы, прорывающиеся между барабаном и стволом почти во всех других системах револьверов, при неправильном хвате или положении оружия могут серьёзно обжечь пальцы и даже лицо неопытного стрелка. По этой же причине на револьверах малоэффективны глушители для бесшумной стрельбы. Едва ли не единственное исключение — револьвер системы Нагана, конструкция которого препятствует прорыву пороховых газов из-за применения специального патрона и особого механизма движения барабана, которым перед выстрелом передняя часть полости боевой каморы надвигается на задний выступ ствола. Это позволило в конце 1930-х гг. в СССР разработать для нагана глушитель «БраМит».

Несмотря на эти недостатки, револьверы широко используются как относительно дешёвое и безопасное (для своего владельца) гражданское оружие самообороны, а во многих странах и в качестве штатного оружия телохранителей, инкассаторов, фельдъегерской службы, военизированной охраны и полицейских патрулей, которым нет необходимости в его скрытном ношении, и когда решающими характеристиками для выбора вида оружия являются минимальное время готовности к первому выстрелу, отказоустойчивость, надёжность и долговечность.
