Боевой пистолет глок с глушителем, технические свойства и модификации

Конструкция

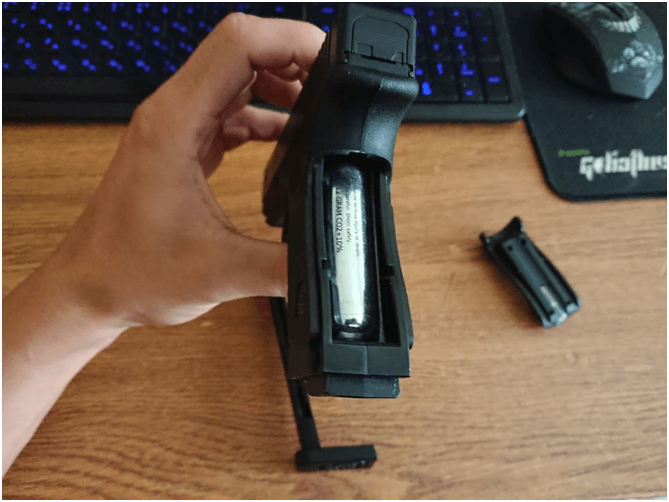

Пневматический пистолет «Umarex» сделан с полным подражанием боевому аналогу «Глок». В качестве источника выстрела устанавливается газовый баллон СО2 12 г. Как и настоящий пистолет, он укомплектован пластиковой затворной рамой. Отличие лишь в том, что использован другой пластиковый сплав. Но применяемые материалы отлично подогнаны.

Предохранитель находится с правой части и выглядит в форме переключателя. Пистолет имеет выпадающую обойму, сделанную из металла. Пятка, куда крепится непосредственно магазин, пластиковая.

Как и настоящий аналог, «Umarex» – это пистолет двойного действия. Спусковой крючок имеет комфортный плавный ход. Стрелок с легкостью сможет контролировать момент произведения выстрела. Если рассматривать непосредственно конструкцию спускового крючка, она отличается от боевого пистолета. В настоящем «Глоке» он одновременно играет роль предохранителя. На нем находится выступающий вперед рычаг, блокирующий его. При этой конструкции выстрел производится лишь нажатием пальца четко посередине крючка. А в «Umarex» он не играет роль предохранителя и требуется исключительно для выполнения выстрела.

В «Umarex» контрастное прицельное приспособление. Это стало возможно за счет использования на целике и мушке светоотражающих нитей. Целиться удобно, при этом не требуется напрягать глаза даже во время слабого света. Точность, невзирая на определенное усилие при нажатии курка, на высоком уровне.

В конструкции «Umarex» реализована затворная задержка по окончании патронов в обойме. Это позволяет не делать выстрелов в холостом режиме и этим экономить газ в баллоне.

Все модификации пистолетов системы Glock

В настоящее время создано поколение оружия данной системы со множеством модификаций пистолетов Glock:

• Глок 17L модель 1988 года, имеющая удлиненный ствол;
• Глок 17C модификация с дульным тормозом, уменьшающим отдачу во время выстрела;
• Глок 17R имеет пластиковый корпус и разработан для тренировок с использованием небоевых патронов;
• Глок 17T модификация для тренировочной стрельбы, вместо патронов используются красочные маркеры.

Далее следовали модели под порядковыми номерами:

• – оснащен переводчиком режима стрельбы, который дает возможность стрелять очередями.
• 19 – компактный с укороченным стволом;
• 20 – стреляет патронами калибра 10 мм;
• 21 – разработан для патронов 45 АСР, имеет восьмигранный ствол;
• 22 – сделан для американских патронов 40 S&W, модификация используется в качестве табельного оружия агентов ФБР;
• 23 – укороченная версия модели 22, также используемая оперативными сотрудниками;
• 24 – одна из модификаций 22 модели, имеющая удлиненный ствол и увеличенную кучность стрельбы;
• 25 – компактная вариация модели 22 калибра 9х17 мм, предназначена для гражданской самообороны;
• 26 – компактный вариант первой модели на 10 патронов;
• 27 – пистолет, разработанный для патронов 40 S&W с 9 единицами в магазине;
• 28 – компактный вариант модели 25;
• 29 – укороченный вариант модели 20;
• 30 – компактная модель 21 версии;
• 31 – модификация первой модели под калибр 357 SIG;
• 32 – уменьшенная версия предыдущей, имеющая меньший объем магазина;
• 33 – существенно уменьшенная версия 31 модели;
• 34 – одна из модификаций первой модели, оснащенная удлиненным стволом и имеющая увеличенную кучность стрельбы;
• 35 – измененная версия модели 22, разработанная для проведения обучения личного состава;
• 36 – компактная версия модели 21, имеющая магазин на 6 патронов с однорядным расположением и значительно облегчающее скрытое ношение;
• 37 – версия оригинальной модели, предназначенная для патронов калибра .45 GAP;
• 38 – уменьшенная версия предыдущей с магазином меньшего объема;
• 39 – существенно уменьшенная версия 37 модели;
• 40 – полуавтоматический пистолет калибра 10mm Auto;
• 41 – модификация 21 модели с калибром 45 ACP и увеличенной длиной ствола;
• 42 – идентичен модели 26, но имеет меньшую толщину и однорядное размещение патронов калибра 9х17;
• 43 – компактный вариант модели 26, имеющий однорядный магазин с 6 патронами калибра 9х19.

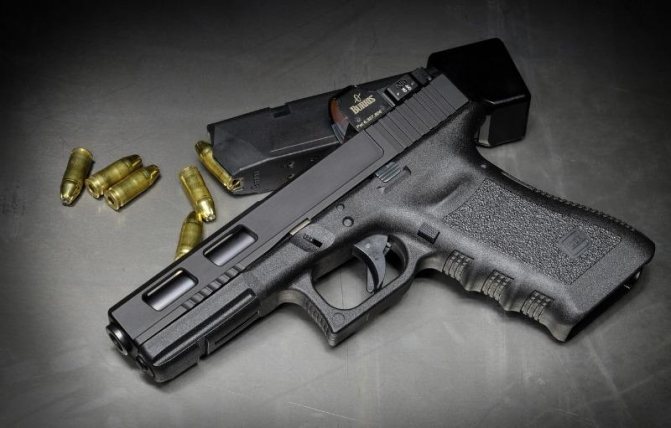

Glock 17

Показал себя, как надежное и неприхотливое оружие, за все время было произведено несколько поколений Глок 17. В пистолете 34 детали с магазином. Он быстро и несложно разбирается, его длина составляет 18,6 см, длина ствола – 11,4 см, начальная скорость полета пули – 375 м/сек, дальность поражения – 50 метров.

Glock 19

В 1988 году компания выпустила уменьшенный вариант первого пистолета – Glock 17 Compact, который через два года переименовали в Глок 19.

Помимо основной модели, был выпущен вариант Glock 19С, имеющий уменьшенную отдачу за счет дульного тормоза и отверстиям в затворе-кожухе.

Наиболее компактная модель в линейке является пистолет Glock 19 Gen 4, он имеет магазин на 15 патронов калибра 9×19. Его можно использовать как при спортивной стрельбе, так и для самозащиты.

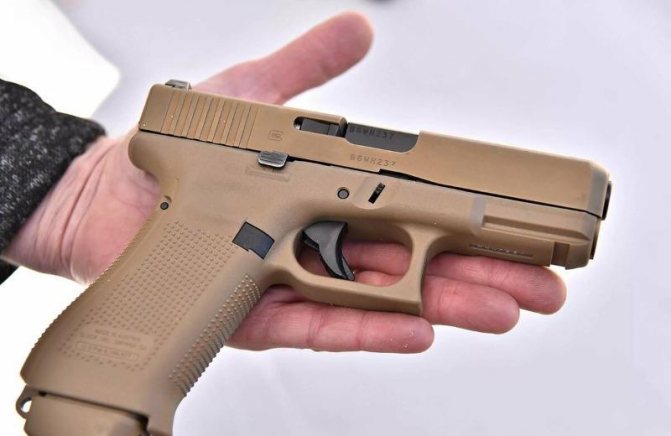

Glock 19X

В 2021 году была выпущена версия пистолета, значительно отличающаяся от всех предыдущих компании – Glock 19Х. Новый пистолет имеет затвор и ствол 19 модели, а также длинную рукоять самой первой 17 модели.

Затвор оснащен улучшенным покрытием, которое защищает от коррозии, вредных химических веществ и окружающей среды.

Пистолет имеет калибр 9х19, в комплект входит один стандартный магазин на 17 патронов и два на 19.

Остальные версии Глока

Многие выпущенные варианты имеют дополнительные модификации, обозначенные буквами C и L. Они незначительно отличаются от исходной модели, в основном по длине или весу.

За всю историю было выпущено несколько поколений, каждое из которых отражало существенные нововведения по мере развития технологий и становилось более удобным, чем предыдущее.

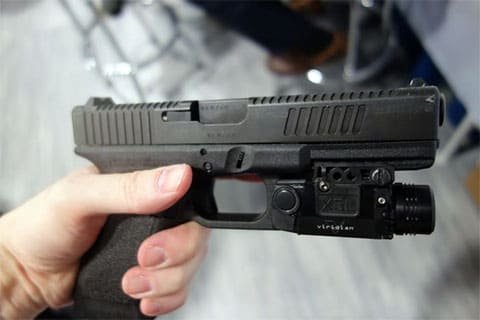

Аксессуары и дополнения к пистолету

Многообразие пистолетов Glock дает возможность оснастить оружие самыми разными приспособлениями и вариантами тюнинга.

Также к пистолету есть дополнительные рукоятки, облегченные затворные рамки, глушители, увеличенные обоймы или сложные системы, которые превратят Glock в компактный пистолет-пулемет ближнего боя.

Принцип работы

Вся суть работы автоматики пистолета заключается в отдаче ствола с коротким ходом. Конструкторы решили применить проверенную, но несколько модернизированную схему Кольт-Браунинг. Суть работы этой системы заключается в следующем: под казенной частью ствола создается прилив с наклонной проточкой, он совпадает с направляющим выступом рамки. Австрийские конструкторы сделали проточку под необходимым углом, который заставляет снижаться движущий ствол и тот выходит из зацепления с затвором-кожухом. После чего останавливается, в результате этого затвор откатывается назад.

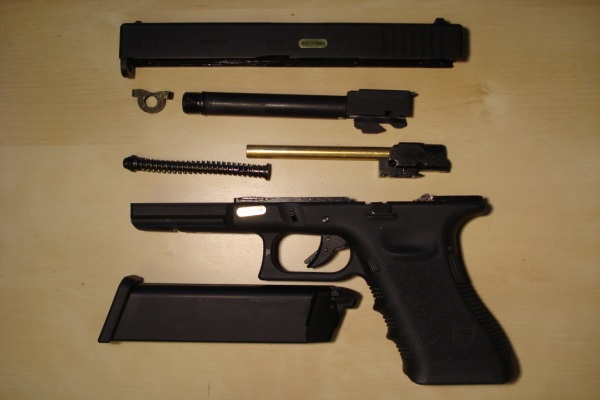

Устройство

Пистолет повторяет классический стиль прототипа, в конструкции которого широко сочетаются пластиковые узлы и детали. Комбинирование полимерной рамки и затвора из металлического сплава придает модели большую реалистичность и обеспечивает соблюдение массогабаритных параметров. Пластмассовый корпус является ударопрочным и выдерживает падение на пол из поясной кобуры без видимых деформаций.

Ствол и корпус «хоп-апа», подкручивающего шарик, изготовлены из металла, что практически исключает их изнашивание в процессе интенсивной эксплуатации. Регулировка «хоп-апа» осуществляется вручную (пальцами) и не требует использования дополнительных приспособлений.

Конструкция ствола включает внешний кожух, воспроизводящий реальные габариты оружия, и латунный вкладыш под диаметр используемых шариков. Возвратная пружина надета на металлическую ось и обеспечивает реалистичное поведение затвора.

Нерегулируемые прицельные приспособления не цепляются за детали одежды и позволяют быстро выхватывать пистолет из кобуры, кармана или из-за пояса. Планка для крепления «обвеса» расположена в нижней передней части (под стволом) и может использоваться для монтажа лазерного целеуказателя или тактического фонаря.

Пистолет оснащен системой «блоубэк», имитирующей движение затвора при перезарядке и дополнительно смещающей точку прицеливания (имитация отдачи). По окончании стрельбы срабатывает затворная задержка, блокирующая затвор в заднем положении.

Около планки для крепления дополнительных прицельных приспособлений находится постоянный предохранитель, отсутствующий в оригинальной версии. Автоматическое предохранительное устройство вмонтировано в спусковой крючок и срабатывает при надавливании пальцем, осуществляя блокирование курка при неплотном удерживании пистолета.

Ударно-спусковой механизм и магазин также выполнены из металла. Все внешние и внутренние поверхности деталей, за исключением латунного стволика, покрыты воронением и не дают демаскирующих бликов.

Модернизация

Достоинства и недостатки модели

У каждого стракбольного оружия есть свои достоинства и недостатки, и модель «Глок» их не лишена. Рекомендуем ознакомиться с ними более подробно, прежде чем отправляться в оружейный магазин за покупкой:

Однако не стоит забывать, что некоторые недостатки могут быть исправлены самим владельцем, а с другими можно просто смириться. Тем не менее, если тот или иной пункт кажется для вас критичным, то лучше всего отказаться от покупки данной модели.

Морская пехота

Принцип работы пистолета Глок 17

Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется при помощи снижающейся казенной части ствола, входящий своим прямоугольным выступом, расположенным над патронником, в окно для выброса стреляных гильз затвора-кожуха. Снижение происходит при взаимодействии скоса нижнего прилива казенной части ствола с выступом рамы.

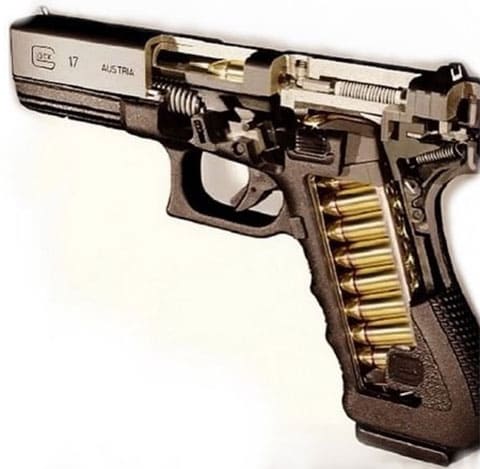

Пистолет Glock-17 в разрезе

Ударно-спусковой механизм ударникового типа, с предварительным, частичным взведением ударника при отходе затвора-кожуха назад и довзведением при нажатии на спусковой крючок. Компания Glock называет УСМ такой конструкции только самовзводным (DAO). Однако данная система на деле является классическим УСМ одинарного действия с дополнительным довзводом ударника.

В пистолетах Glock ударник взводится перемещением назад затвора-кожуха, а сравнительно длинный ход спускового крючка и несколько большее, чем у обычного УСМ одинарного действия усилие, необходимые для довзвода ударника, заменяют собой управляемый вручную предохранитель. Длинна и усилие хода в данном случае препятствуют случайному выстрелу при отсутствии флажкового предохранителя.

В дополнение к этому, УСМ пистолетов Glock не позволяет стрелку после осечки повторно выжать спусковой крючок, попробовав еще раз инициировать капсюль. Необходимо экстрактировать дефектный патрон, поставив тем самым ударник на предварительный взвод, и дослать новый патрон из магазина в патронник для производства выстрела. Это так же является признаком классического УСМ одинарного действия, просто в данном случае ход и усилие спуска больше.

Пистолет оснащен тремя независимо действующими автоматическими предохранителями. Фирма Glock назвала эту систему Safe Action. Предохранительный рычаг спускового крючка блокирует движение спуска назад и освобождает его только при осознанном нажатии стрелка. Автоматический предохранитель ударника делает невозможным нанесение удара бойком ударника по капсюлю патрона при случайном срыве шептала с боевого взвода по причине внешнего ударного воздействия.

Спусковая тяга своим специальным выступом поднимает предохранитель, представляющий собой цилиндр с проточкой, и открывает ударнику путь вперед. Противоударный предохранитель представляет собой выступ спусковой тяги, имеющей крестообразную форму, входящий в паз затвора-кожуха. Он препятствующий срыву шептала с боевого взвода при внешнем ударе.

На практике такая конструкция оказалась очень простой и эффективной. Она обеспечивает производство выстрела в кратчайшее время и безопасность в обращении. Пистолеты последних выпусков снабжаются выбрасывателем, выполняющим также функцию указателя наличия патрона в патроннике. Усилие спускового крючка составляет 2,5 кг и может регулироваться от 2 до 4 кг. Полимерная рама оснащена четырьмя стальными направляющими, по которым перемещается затвор-кожух. Рукоятка эргономичной формы имеет наклон 112 градусов. На левой стороне рамы расположен небольшой рычаг затворной задержки. Малая площадь его поверхности зачастую является причиной для критики, но оригинальный рычаг легко заменить увеличенным при необходимости. Фиксатор ствола двухсторонний, находится над спусковой скобой. Защелка магазина размещена у основания спусковой скобы.

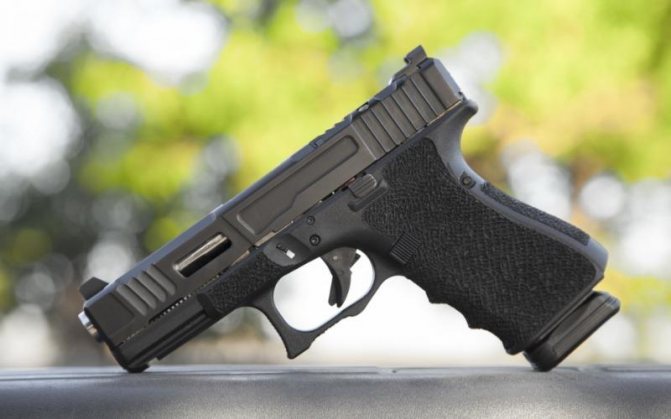

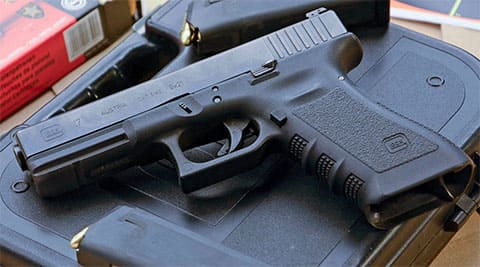

Пистолет Глок 17

Правосторонние нарезы имеют гексагональный профиль со скругленными боковыми гранями, благодаря чему уменьшается трение и равномернее распределяется нагрузка на ствол при прохождении через него пули. Ствол с таким профилем служит дольше, а канал ствола меньше покрывается слоем латуни или меди от оболочек пуль и меньше деформирует сами оболочки. То есть такой ствол легче и быстрее чистить, а целостность оболочки пули повышает точность.

Оболочка пули плотнее прилегает к кромкам канала ствола, создавая лучшую обтюрацию пороховых газов, за счет чего они предают ей несколько большую энергию и начальную скорость, но в целом это малозаметно. Прицельные приспособления, изготавливаемые из пластика, состоят из целика с возможностью внесения поправок по горизонтали путем его смещения, и мушки, которая может быть заменена на другую с иной высотой для вертикальной поправки. Двухрядный магазин вмещает 17 патронов, но могут использоваться и более емкие. Пистолет состоит всего из 34 деталей и может быть разобран полностью при помощи штифта или гвоздя за одну минуту. Пистолеты Glock в настоящее время выпускаются под патроны .380 АСР, 9mm Parabellum, .357 SIG, .40 S&W, 10mm Auto и .45 АСР.

Модификации пистолета Glock

По сравнению с другими пистолетами, у

Glock 26
уменьшена длина ствола и кожуха-затвора и значительно укорочена рукоятка, что обеспечивает скрытое ношение оружия.

Ударно-спусковой механизм с самовзводом, в качестве возвратной пружины использован компактный телескопический стержень с одной пружиной на внешней и одной на внутренней трубке.

Рукоятка снабжена передними и боковыми выемками под пальцы. В связи с укороченным пространством под стволом изменен возвратный механизм — вместо одной возвратной пружины на сплошном направляющем стержне введен телескопический стержень с одной пружиной на внешней и одной на внутренней трубке. Для большей обтекаемости обводов скруглены передние грани затвора-кожуха, ( «охранение размеров спусковой скобы, усилия спуска около 2,5 кг и положения защелки магазина позволяет стрелку, знакомому с полноразмерными боевыми моделями «Глок» легко овладеть этими моделями.

Кроме собственных двухрядных магазинов могут использоваться магазины от моделей 17, 19 и 21.

Достоинства и недостатки Glock 17

Плюсы
Применение специальной технологии обработки элементов конструкции, повысило их устойчивость к воздействию коррозии
Высокая кучность стрельбы и плавная отдача
Меньший вес за счёт большого количества полимерных элементов
Высокая устойчивость к износу механизмов и деталей пистолета
Моментальное приведение в боевое состояние
Простота в разборке и сборке, чистке и обслуживании
Возможность использования магазинов с разным количеством боеприпасов

Минусы
Быстрый износ направляющих затвора по причине их малой площади. Постепенное раскачивание затворной рамы ухудшает кучность и точность стрельбы
Низкая устойчивость деталей при высокоинтенсивной стрельбе
Микротрещины и повреждения поверхности полимерных элементов при длительной эксплуатации
В случае возникновения осечки, УСМ не позволит повторно наколоть капсюль патрона. Для продолжения стрельбы необходимо передёргивание затвора
При высоких температурах – выше 200℃ пластиковые детали могут деформироваться, а при низких – ниже 40 ℃ становятся хрупкими

Травматический Глок 17

Боевой Глок-17 и его травматический аналог по внешнему виду похожи друг на друга. Обе модели с анатомическими рукоятями, пластиковыми рамками и квадратными затворами. Рама изготовлена из стали и покрыта пластиком. За счет применения легких материалов масса травматического оружия снижена.

Технические характеристики травматического Глок 17

Конструкция

Травматический Глок отличается от боевого конструкцией стволов. Если смотреть на пистолет спереди, то ствол имеет не круглое, а овальное сечение. С задней части ствол квадратной формы. Диаметр с передней части имеет сужение до 5 мм. Это требуется, чтобы не допустить стрельбы боевыми патронами.

В травматическом Глоке в стволе нет каких-то перемычек. По своей конструкции он состоит из фальшствола, с толщиной стенок 2,5 мм, и лейнера – металлического вкладыша с такой же толщиной. За счет этой детали канал ствола устойчив к коррозии и имеет продолжительный срок эксплуатации.

Защелка магазина и задержка затвора находятся с левой части корпуса. Пистолет имеет двойной УСМ. Чтобы выстрелить, необходимо вначале взвести курок или стрелять самовзводом. В качестве прицельных приспособлений установлены жестко зафиксированные целик и мушка. Под стволом находится планка Пикатинни под тактический фонарь или ЛЦУ.

В этой модели три автоматических предохранителя. Стрелять из пистолета можно после фиксации пользователем флажка, который находится в спусковом крюке, и прижатия специальной кнопки, находящейся на ручке. Чтобы полностью разблокировать пистолет, нужно крепко зажать ручку и активировать кнопку. Такая конструкция обеспечивает абсолютную безопасность.

Обзор травматического пистолета Глок 17 можно посмотреть на этом видео

Достоинства и недостатки модели

Высокая точность
Большой запас прочности
Эффективная дальность стрельбы до 15 м
Надежные предохранители
Высокая мощность
Эргономичная рукоять и вместительный магазин

Большой вес
Крупные габариты
Самопроизвольное выпадение магазина
Тугая кнопка на затворной задержке
Для затвора использованы легкие и не очень прочные материалы
Стрельба патронами нестандартного размера

Простой пистолет Глок 17

Сегодня на рынке оружия по всему миру существует масса простых в обращении моделей крупных и известных, заслуживших хорошую репутацию, производителей. Соответствие данному требованию достигается прежде всего наличием только самовзводного ударно-спускового механизма и отсутствием управляемого вручную флажкового предохранителя, либо пистолет снабжается УСМ двойного действия с рычагом безопасного спуска курка с боевого взвода и, опять же, без флажкового предохранителя. Вариантов, конечно же, очень много. Но выбор полицейских, военных и гражданских продиктован не только простотой в обращении, но и наличием у пистолетов Glock других вышеизложенных преимуществ, делающих это оружие практичным и подходящим для любых задач.

Пистолет Глок 17

Стрелки, участвующие в соревнованиях по практической стрельбе в IPSC, в классе серийно производящегося оружия, так же часто предпочитают простой, точный, надежный и удобный Глок 17 более дорогим пистолетам. Конечно, особенности конструкции его УСМ и необходимость обеспечения безопасности в обращении предполагают довольно большое усилие и длину хода спускового крючка, которые в общем то вполне приемлемы, но тем не менее негативно сказываются на точности прицельной стрельбы, скажем на дистанции в 14 метров, в сравнении с пистолетами, оснащенными УСМ двойного или одинарного действия.

Однако, не говоря о преимуществах в боевой обстановке над такими классическими конструкциями, следует отметить, что пистолеты Glock стабильно демонстрируют вполне хорошую для боевого пистолета точность при самых разных стойках стрелка и методах удержания оружия. К тому же его точности вполне хватает даже для любителей именно прицельной стрельбы из серийных пистолетов и достижения максимальных результатов. С новым, только что купленным пистолетом Glock можно сразу же пойти в тир и он будет стрелять точно.

Тем не менее, не утихают споры касательно дизайна этих популярных австрийских пистолетов. Скажем так, большинство из представленных сегодня на рынке оружия самозарядных пистолетов более приятны визуально, нежели чем однообразные Глоки со строго функциональным и, если так можно выразится, аскетичным дизайном. Хотя многим строгие формы нравятся больше, чем изящные модели. Но это уже дело вкуса. Данная полемика не утихает в оружейной прессе, стрелковых клубах и на форумах в интернете. При чем, стрелки и любители оружия в большинстве своем разделяются на тех, для которых Glock — лучший в мире пистолет, и тех, кто придерживается противоположного мнения, либо приводит аргументы в пользу других производителей и их моделей, превосходящих Glock по тем или иным качествам.

Пистолет Глок 17

Иногда предпочитающие Glock 17 выбирают в качестве основного пистолета другое оружие, а противники этих австрийских пистолетов становятся их ярыми сторонниками. О пистолетах этой компании в самом начале их поступления на рынок ходило множество легенд о том, что это оружие не могут распознать детекторы в аэропортах. Разумеется, это был чистейший вымысел, раздутый некомпетентными журналистами. В пистолете более чем достаточно металлических деталей для его обнаружения. Однако Гастону Глоку пришлось лично продемонстрировать публично «заметность» детекторами пистолетов своей компании, вследствие чего миф был развеян. В любом случае компания Glock добилась огромных успехов, снабжая своей продукцией оружейные рынки самых разных стран по всему миру. А те, кто попробовал эти пистолеты в стрельбе, даже в случае не особо положительного отношения к их дизайну, выбирают себе Glock для использования как основного, одного из основных или запасного оружия.

Модели пистолета Glock

На данный момент линейка разрослась до огромных размеров, но мы перечислим лишь основные модели:

1. 17L — самая первая модификация основного пистолета, единственное отличие которого в удлинённом стволе. Была создана в 1988 году;
2. 18 — специализированный вариант для ведения огня очередями;
3. 19 – более компактная модель. Имеет укороченный ствол 102 мм (изначальная версия — 114 мм). До 1990 года у этой модификации была приписка Compact, от которой в итоге отказались;
4. 20 — этот образец отличается тем, что создан специально для патрона 10 мм Auto, а также имеет увеличенный магазин и встроенный компенсатор;
5. 21 — нередко думают, что это специальная модель Глока для 45 калибра, однако, патрон .45 ACP, вопреки своему названию, имеет калибр 11.51 мм. Обойма увеличена до 15 зарядов;
6. 22 — модель, которую специально создавали для того, чтобы ее использовали в ФБР. Данный вариант создавался под калибр .40 S&W. Созданная еще в 1990 году, модель до сих пор остается актуальной, и на данный момент нет новостей, что будут менять табельное оружие в этой госструктуре США;
7. 34 — одна из самых лучших модификаций, которая имеет удлиненный ствол, обладает повышенной кучностью стрельбы. По сути, эта модель создавалась в Австрии специально для того, чтобы уйти на экспорт. И сейчас ею вооружают полицию США, практически во всех ее структурах, а также в Чили и Малайзии;
8. 39 – предпоследний образец Glock, который является укороченной и уменьшенной его модификацией. В целом сейчас есть тенденция создать из Глока, который и так маленький пистолет, какое-то «дамское оружие» совершенно миниатюрного вида.

Практически все варианты являются товарами на экспорт, которые разрабатывают под заказ других государств.

Спецназовец с пистолетом Glock

Автор статьи:
Орешкин Максим
