Устройство подводной лодки: основные технические особенности

Цены на изделие

Разновидности СЭУ

Обычно, к группе неатомных лодок относят дизель-электрические и дизель-стирлинг-электрические (ДСЭПЛ) подводные лодки.

Иранская подлодка советского проекта 877ЭКМ, полное электродвижение

В чистом виде дизель-электрическая схема движения в проектах подводных лодок XXI века не применяется. Её развитием стали:

Подводные лодки с полным электродвижением: основным двигателем является электромотор, питаемый от развитых аккумуляторных батарей. Перезарядка батарей осуществляется в надводном положении или на перископной глубине (при поступлении воздуха через шахту РДП) при помощи дизель-генератора, который выгодно отличается от дизельных двигателей значительно меньшими габаритами, что достигается за счёт повышения номинальных оборотов вращения вала и отказа от реверсивности. Такие подводные лодки строятся в России и некоторых других странах.

Немецкая подводная лодка типа 212 на топливных элементах

Подводные лодки на топливных элементах — усовершенствование схемы с полным электродвижением. Для движения экономическим ходом используются кислородно-водородные топливные элементы. Их работа практически бесшумна, что позволяет резко снизить шумность ПЛ. Такие лодки разработаны в Германии и производятся для собственных нужд, для Италии, и для Южной Кореи (проект 212, проект 214). Стоимость их заметно выше дизельных.

Шведская подлодка «Готланд», на которой установлен двигатель Стирлинга

Дизель-Стирлинг-электрические подводные лодки — отличительной их особенностью является применение для экономичного хода двигателя системы Стирлинга, позволяющего экономить заряд аккумуляторных батарей и резко увеличивающего время непрерывного нахождения под водой без всплытия. Являются ноу-хау Швеции, ведущим производителем подобных кораблей является шведская компания Kockums (тип «Готланд»).

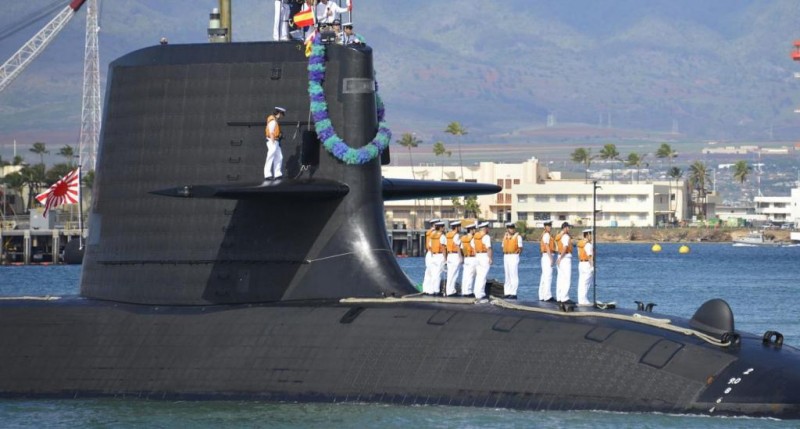

5 марта 2020 года в состав Морских сил самообороны Японии принята первая в мире боевая подводная лодка с литий-ионными (а не традиционными свинцово-кислотными) аккумуляторами — «Oryu» типа Soryu.

Являются ли татуировки основанием для освобождения от армии?

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

• Труба стальная диаметром 5-10 см
• Клеммы заземления и нулевого провода
• Электроды
• Провода
• Металлический тройник и муфта
• Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

• На электрод подается исключительно фаза
• На корпус подается исключительно нулевой провод
• Обязательно предусматривается надежное заземление

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

• Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
• Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
• С одной стороны, посредством тройника устанавливаются электроды
• Тройник также необходим для организации выхода и входа теплоносителя
• Со второй стороны делают подключение к отопительной магистрали
• Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)

• Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
• Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.

Технико-тактические характеристики

Документально подтверждены следующие:

• экипаж – более 50 чел.;
• водоизмещение 2 325 тонн (надводное положение), 3 076 тонн (подводное положение);
• длина – до 75 –;
• ширина – до 10 –;
• осадка – до 7 –;
• силовая установка – один вал, 2 дизельных двигателя мощностью по 3,65 тыс. л/с и электродвигатель – 5,9 тыс. л/с, а также 2 резервных электродвигателя по 102 л/с;
• скорость движения – до 10 узлов в надводном положении и до 19 – в подводном;
• дальность плавания – до 7 тыс. миль со скоростью 8 узлов в час под РПД (на перископной высоте) и до 460 миль в подводном положении со скоростью 3 уз/час;
• автономность плавания – 45 суток;
• глубина погружения – до 0,33 км;
• вооружение – 6 аппаратов, заряжаемых восемнадцатью торпедами или на 6 больше по количеству мин, 4 КР (крылатые ракеты с дальностью поражения 0,5 тыс. км.) и ЗРК ближнего действия типа земля-воздух (8 ракет). Различное современное радиоэлектронное оборудование для обнаружения целей и сохранения собственной скрытности.

Интересно! Направляющие для основного вала сделаны … из дерева! Правда дерева особого. Это бакаут, произрастающий в Центрально Америке. Он очень твердый (1,3 тыс. кг/м), насыщен гваяковой смолой, очень износостойкий, с естественной смазкой. Эти показатели дают возможность валу служить пару десятков лет.

Системы для погружения и всплытия

В устройстве подводной лодки имеются и эти системы. Для погружения подводная лодка, в отличие от надводной, должна иметь отрицательную плавучесть. Этого достигали двумя способами – повышением веса или снижением водоизмещения. Для повышения веса в подводных лодках имеются балластные цистерны, которые заполняются водой либо воздухом.

Для обычного всплытия или погружения лодки применяют кормовые, а также носовые цистерны или цистерны главного балласта. Они нужны для заполнения водой в целях погружения и для заполнения воздухом для всплытия. Когда лодка находится под водой, цистерны заполнены.

Чтобы быстро и точно контролировать глубину, применяют цистерны с контролем глубины. Взгляните на фото устройства подводной лодки. Через изменение объема воды контролируют изменение глубины.

Чтобы управлять направлением лодки, применяются вертикальные рули. На современных машинах рули могут достигать огромных размеров.

Бен 10: найди пары

Рождение рекордсмена

В Советском Союзе уже были случаи создания образцов техники – рекордсменов. Это и самый большой в мире транспортный самолет АН-22 «Антей» и первый в мире атомный ледокол «Ленин». В военном плане СССР также доставлял американским военным немало хлопот, создавая превосходную военную технику. Советские межконтинентальные баллистические ракеты последнего поколения наводили ужас за океаном. Не отставал в этом плане и военно-морской флот, поэтому самая большая в мире атомная подводная лодка «Акула» не стала для советской страны неожиданностью.

Советский корабль, построенный в начале 80-х годов XX века, остается и в наши дни непревзойденным достижением конструкторской мысли. По многим техническим параметрам новая атомная субмарина по праву считается самым грандиозным советским военным проектом. Уже только технические измерения корабля потрясают воображение, не говоря о стоимости постройки судна таких масштабов. Длина корабля составляет 173 метра, а ширина корпуса составляет 23 метра. Корпус лодки — это стальная сигара величиной с 9-ти этажное здание. Только осадка лодки составляла 12 метров. Такие размеры соответствовали и огромному водоизмещению. Советский подводный ракетоносец имел водоизмещение линкора времен Второй Мировой войны – 50 тыс. тонн.

По водоизмещению АПЛ «Акула» втрое превосходила своего оппонента- подводную лодку типа «Огайо». Если говорить о названии корабля, то советский вариант имеет народное происхождение. Еще на стапелях лодку стали называть акулой. Это сравнение было настолько удачным, что в последствие прижилось в военных и в политических кругах. Впервые на широкой публике новый атомный ракетный крейсер назвал «Акулой» Генеральный Секретарь ЦК КПСС Л. И. Брежнев.

С задачей разработать проект советского подводного супер-крейсера прекрасно справились конструкторы ЦКБ морской техники «Рубин» — флагмана советской кораблестроительной отрасли. В 1972 году ленинградцами было получено техническое задание на разработку проекта подводной атомной лодки стратегического назначения III поколения. Проектные работы возглавил талантливый советский конструктор С.Н. Ковалев, за плечами которого были уже готовые и успешные проекты. Его детища бороздили моря и океаны, оставаясь надежным щитом Советского государства. С 1973 года, после Решения советского правительства в стенах ЦКБ «Рубин» закипела работа над созданием проекта.

Местом постройки новых судов такого размера стало предприятие «Севмаш». Для постройки новых кораблей на территории верфи были специально возведен новый эллинг громадных размеров. В акватории судостроительного завода для прохода кораблей такого большого водоизмещения были проведены дноуглубительные работы.

Уже через три года на стапелях «Севмаша» была заложена первая головная субмарина проекта 941. Корабль получил заводской индекс ТК-208 (тяжелый крейсер – 208). Всего планировалось построить по данному проекту 7 судов на протяжении последующих 10-15 лет. Следует отметить, что советские конструкторы сумели обогнать своих американских коллег, раньше создав готовый проект нового подводного ракетоносца. Спуск на воду в сентябре 1980 году новой советской субмарины колоссальных размеров стал для американцев настоящим шоком. Первая лодка типа «Огайо» сошла на воду в декабре 1981 года, когда советский ракетоносец вошел в состав действующего флота.

Интересная деталь: из 6 кораблей, построенных по проекту, самый первый оказался долгожителем. Субмарина КТ-208, спущенная на воду в далеком 1981 году продолжает оставаться в строю и сегодня. Теперь это ТПРКСН (тяжелый подводный ракетный крейсер стратегического назначения) «Дмитрий Донской», лодка КТ-208 проекта 941.

Задачи[ | ]

Одной из задач ДЭПЛ является защита атомных подводных крейсеров стратегического назначения (АПКСН) на этапах выхода из портов на простор Мирового океана и возвращения к месту постоянной дислокации. АПКСН нуждается в защите от многоцелевых субмарин (на Западе их называют hunter-killer — охотники-убийцы) на подступах к базе, где шансы его обнаружения средствами гидроакустики высоки (в случае удачи охотника, он постарается маневром сесть на хвост, записать гидроакустический портрет своей добычи и в случае получения соответствующего приказа атаковать атомоход), задача сил ближней морской зоны — предотвратить подобный сценарий.

Парогазотурбинные

Принцип действия субмарины

Система погружения и всплытия подводной лодки включает в себя балластные и вспомогательные цистерны, а также соединительные трубопроводы и арматуру. Основной элемент здесь – это цистерны главного балласта, за счет заполнения водой которых погашается основной запас плавучести ПЛ. Все цистерны входят в носовую, кормовую и среднюю группы. Их можно заполнять и продувать по очереди или одновременно.

У подлодки есть дифферентные цистерны, необходимые для компенсации продольного смещения грузов. Балласт между дифферентными цистернами передувается при помощи сжатого воздуха или же перекачивается с помощью специальных помп. Дифферентовка – именно так называется прием, целью которого является «уравновешивание» погруженной ПЛ.

Атомные подлодки делят на поколения. Для первого (50-е) характерна относительно высокая шумность и несовершенство гидроакустических систем. Второе поколение строили в 60-е – 70-е годы: форма корпуса была оптимизирована, чтобы увеличить скорость. Лодки третьего больше, на них также появилось оборудование для радиоэлектронной борьбы. Для АПЛ четвертого поколения характерны беспрецедентно малый уровень шума и продвинутая электроника. Облик лодок пятого поколения прорабатывается в наши дни.

Важный компонент любой субмарины – воздушная система. Погружение, всплытие, удаление отходов – все это делается при помощи сжатого воздуха. Последний хранят под высоким давлением на борту ПЛ: так он занимает меньше места и позволяет аккумулировать больше энергии. Воздух высокого давления находится в специальных баллонах: как правило, за его количеством следит старший механик. Пополняются запасы сжатого воздуха при всплытии. Это долгая и трудоемкая процедура, требующая особого внимания. Чтобы экипажу лодки было чем дышать, на борту субмарины размещены установки регенерации воздуха, позволяющие получать кислород из забортной воды.

Примечания

Подводная лодка проекта 677 «Лада» – фото с парада в Санкт-Петербурге

Похожее

Адмирал Кузнецов – тяжёлый авианесущий крейсер (ТАВКР) проекта 1143.5

Японский линкор “Ямато” – самый большой в мире

Крейсер «Петр Великий» проект 1144 «Орлан» флагман Северного флота

Варяг – бронепалубный крейсер Российского Императорского флота

Подводные лодки проекта 941 «Акула» – самые большие в мире

Подводные лодки проекта 955 «Борей»

Аскольд – бронепалубный крейсер Российского императорского флота

Фото АПЛ РФ (21 фото)

Немецкий линкор «Бисмарк» – корабль Второй мировой войны

Французские линкоры типа “Ришелье” Второй мировой войны

Худ – британский линейный крейсер Второй мировой войны

Подводные лодки проекта 636 «Варшавянка»

Проект 971 «Щука-Б» – атомные подводные лодки

Джеральд Р. Форд – авианосец США

Ракетный крейсер “Москва” (Слава) – флагман Черноморского флота России

Эскадренный миноносец “Настойчивый” – флагман Балтийского флота

Линкор «Октябрьская Революция» («Гангут»)

Подводные лодки проекта 677 «Лада»

Проект 1234 шифр «Овод» малые ракетные корабли

Корабельная установка АК-630. Дальность стрельбы. Скорострельность

Проект 11351 «Нерей» (Тип «Менжинский») – сторожевые корабли погранвойск

Ракетный крейсер “Варяг” (Червона Украина) – флагман Тихоокеанского флота России

Проект 1143 «Кречет» – тяжелые авианесущие крейсеры

Ляонин (бывший Варяг) – первый авианосец Китая

Сверхмалые подводные лодки проекта 865 «Пиранья»

Затонувшие корабли

ССВ-33 «Урал» – корабль радиоэлектронной разведки проекта 1941 шифр «Титан»

Громобой – броненосный крейсер российского императорского флота

Фото американских авианосцев. Подборка

Гнейзенау – германский линкор тип “Шарнхорст”

Акаги – японский авианосец Второй мировой войны

Проект 641Б «Сом» – дизель-электрическая подводная лодка

Проект 1135 «Буревестник» (тип «Бдительный») – сторожевые корабли

«Бора» и «Самум» – малые ракетные катера на воздушной подушке

БДК типа «Иван Рогов» – большой десантный корабль

«Императрица Мария» – русский линкор Первой мировой войны

Линкор «Фусо» – линейный корабль ВМС Японии 1915-1944 год

Проект 11540 «Ястреб» (Тип «Неустрашимый») – сторожевые корабли (фрегаты)

Россия – броненосный крейсер российского императорского флота

«Дельфин» – первая российская подводная лодка

Проект 1135М “Буревестник” (тип “Резвый”) – сторожевые корабли

«Литторио» – итальянский линкор Второй мировой войны

Американские линкоры типа “Айова” Второй мировой войны

«Адмирал граф Шпее» – германский линкор Второй мировой войны

Рональд Рейган – авианосец США

АПКР К-18 “Карелия” – атомный подводный ракетный крейсер

Джордж Буш – авианосец США

Мистраль – десантные корабли-вертолетоносцы

КИК «Маршал Крылов» – корабль измерительного комплекса проекта 1914.1

Пересвет – броненосец российского императорского флота

Шарль де Голль – авианосец ВМС Франции

Английский линкор «Родни» тип «Нельсон» Второй мировой войны

«Дюнкерк» – французский линкор Второй мировой войны

Японские линкоры типа «Исэ» Второй мировой войны

Дизель-электрические подлодки проекта 633

Космонавт Юрий Гагарин – научно-исследовательское судно

Линкор «Ямасиро» – линейный корабль Японии 1917-1944 год

Подрыв и затопление авианосца списанного в утиль

АК-726 – корабельная 76-мм артустановка

Подводные лодки типа «Касатка»

«Альбион» – десантно-вертолётный корабль-док ВМС Великобритании

Адмирал Ушаков – русский броненосец

Кета – подводная лодка

Тип «Сом» – подводные лодки 1904 – 1906 годов

Форель – подводная лодка

Тип «Осётр» – подводные лодки

Подводные лодки тип «Карп»

You have no rights to post comments

Принцип погружения и всплытия

Для погружения под воду специальные цистерны на борту субмарины заполняются балластом (забортной водой). Все в соответствии с законом Архимеда – для полного погружения необходимо уровнять вес лодки с весом вытесненной воды.

При всплытии осуществляется обратный процесс – продув балласта, вследствие чего вода вытесняется из цистерн сжатым воздухом. В подводном положении лодка может менять глубину погружения с помощью рулей.

Ёмкости, заполняемые забортной водой, носят название цистерны главного балласта (ЦГБ). Они разделены на три группы – носовую, среднюю и кормовую. ЦГБ заполняются в зависимости от выполняемого ПЛ маневра. К примеру, при срочном погружении балластом заполняется цистерна быстрого погружения.

Внеметагалактические объекты

Структура Нептуна

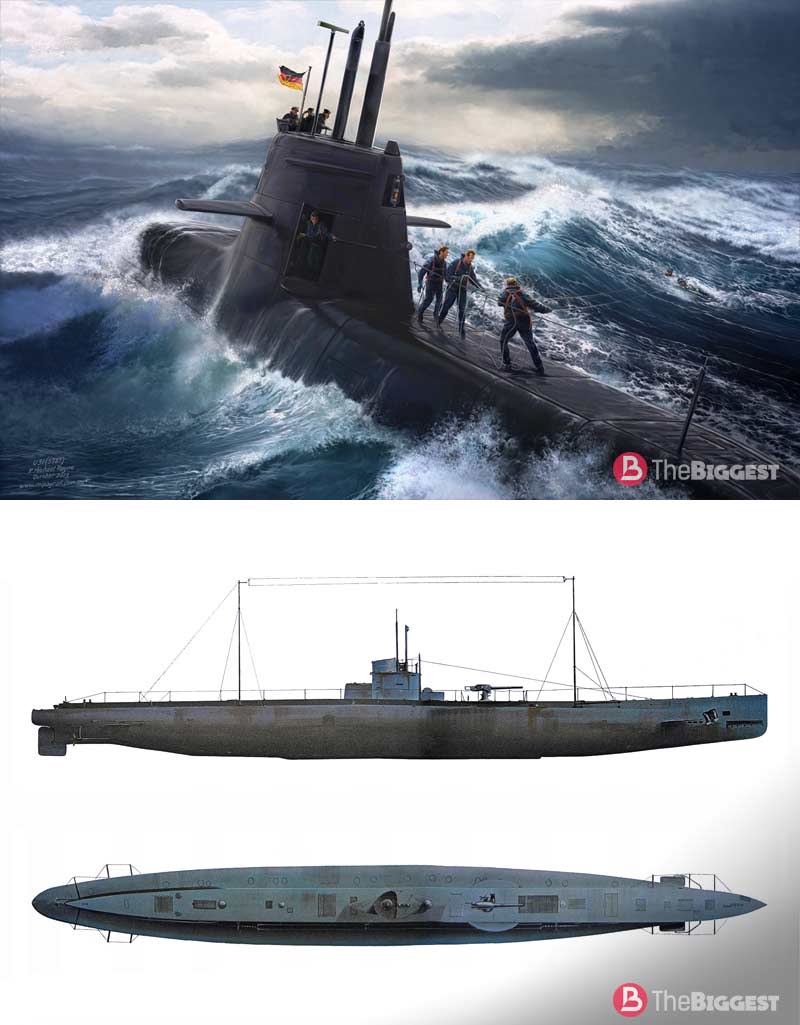

U-31

Эта немецкая лодка признана лучшей лодкой времен Первой мировой войны. В период с 1912 по 1915 год было построено 11 субмарин класса U-31, которые дважды приняли участие в боевых действиях.

Германия, которая по многим показателям опережала воюющие страны в вопросах создания и применения подводных лодок, активно использовала U-31 в первый год войны. Четыре лодки этого класса стали самым кровожадными убийцами в ходе Первой мировой войны.

Вторым активным применением лодок класса U стал 1917 год, когда Германская империя всеми способами пыталась принудить страны «Антанты» и США капитулировать. Лодка этого класса U-35 занимает первую строчку в мире по числу потопленных кораблей. В ходе войны ее экипаж уничтожил 224 корабля.

Японские подводные лодки I 400, известные также под именем «Сентоку» – самая большая субмарина времен Второй мировой войны.

Длина лодки достигала 122 метров, водоизмещением 6500 тонн. Японская лодка могла развивать скорость до 18 узлов в надводном положении и 6,5 узлов при движении под водой. По конструкции лодка могла перевозить на себе самолеты. После успешной операции в Пёрл-Харбор, японцы намеревались нанести удар с помощью таких лодок непосредственно по континентальному побережью США.

В 1942 году было запланировано построить 18 лодок, но война внесла коррективы и на воду спустили только 3 подводные лодки типа I 400.

В бою эти боевые субмарины так и не побывали. После капитуляции Японии, 3 лодки были переданы США и затоплены в 1946 году. В 2013 году японским исследователям удалось обнаружить одну из лодок I 400. Она лежит на глубине 700 метров у острова Оаху.

I-400 оставалась самой большой лодкой в мире, вплоть до появления в 60-е годы ХХ столетия атомных подводных лодок.

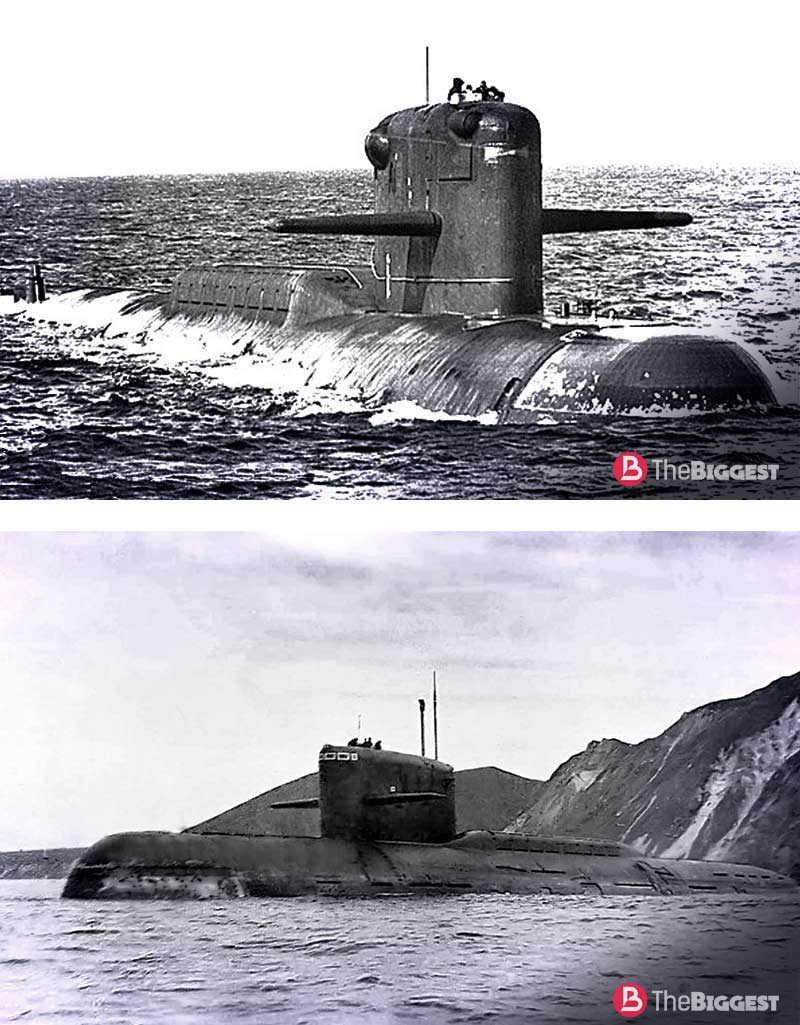

В советском проекте 667А «Навага» была создана целая серия Ракетных подводных крейсеров стратегического назначения с баллистическими ракетами Р-27 на борту.

Первые лодки «Навага» были спущены на воду в 1958 году. Длина лодки составляет 128 метров, ширина – 11,7 метров. Корпус этой подлодки имеет цилиндрическую, обтекаемую форму диаметром 9,5 м и выполнен из стали Ю3. Корпус 128-миметровой лодки был разделен на 10 отсеков. Боевой комплект лодки в полном снаряжении насчитывал 22 ракеты, из них 2 с ядерными боеголовками. На лодках было установлено высокоточное навигационное оборудование, а с конца 80-х годов использовали спутниковую навигацию.

Судьба многих лодок проекта 667А «Навага» во многом печальна. По соглашению с США о сокращении вооружения почти все подводные лодки этого типа были утилизированы.

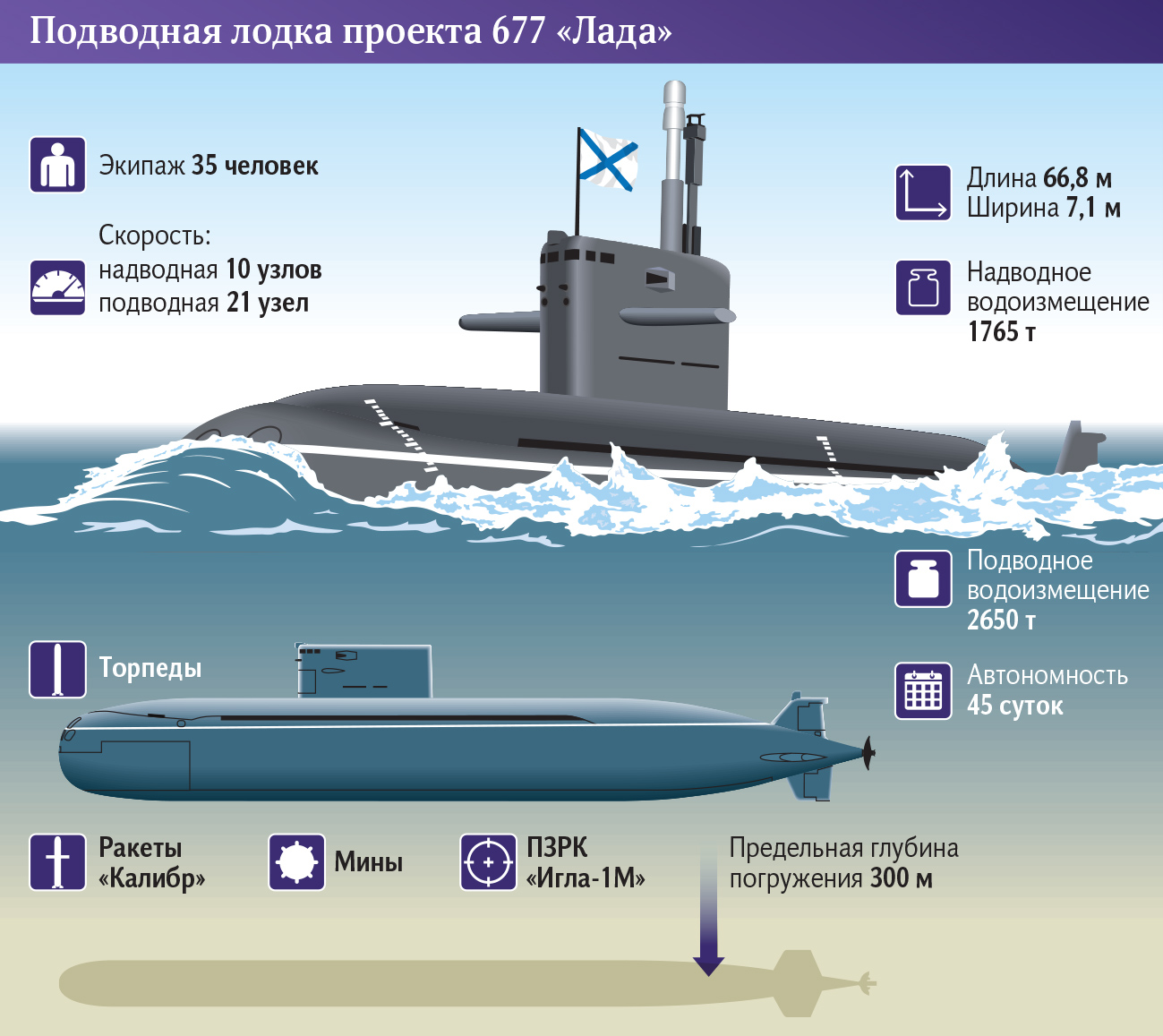

Особенности конструкции

Одним из главных отличий проекта 677 от подводных лодок «Палтус» и «Варшавянка» стала полуторакорпусная конструкция. При этом лёгкий корпус настолько мал, что иногда «Ладу» называют и однокорпусной. Такое решение привело к уменьшению размеров субмарины и её водоизмещения. При этом удалось дополнительно снизить уровень шума, создаваемого при движении подводной лодки, и её стало намного труднее обнаружить.

Корпус и его компоновка

Прочный корпус подводных лодок проекта 677 изготавливается из специальной стали АБ-2. Его форма близка к цилиндрической, а диаметр почти не изменяется по всей длине. На носу и корме имеются полусферические оконцовки. На рубке установлены передние рули глубины, а на корме – задние, образующие вместе с рулем поворота своеобразный «крест». В целом управляющие поверхности размещены таким образом, чтобы не мешать работе гидроакустического комплекса.

Корпус разделен на отдельные помещения поперечными переборками и продольными платформами.

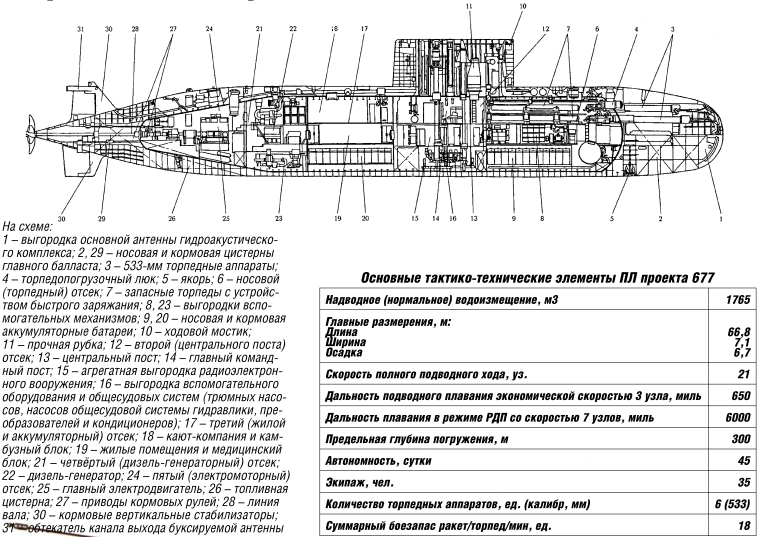

Схема компоновки подводной лодки проекта 677

Перечень отсеков таков:

1. Носовой (торпедный отсек). В нем находятся торпедные аппараты, запасной боекомплект и система бесшумного перезаряжания;
2. Второй отсек. Главное помещение – центральный пост, из которого осуществляется управление подводной лодкой. На нижних ярусах находится часть аккумуляторов и вспомогательные механизмы;
3. Третий (жилой) отсек. Здесь имеется кают-компания, камбуз, медицинский блок, а также каюты для всех членов экипажа;
4. Четвёртый отсек. Предназначен для размещения дизель-генераторов;
5. Пятый отсек. Здесь находится электомотор, приводящий в движение винты подводной лодки.

На корпусе субмарины устанавливается противогидроакустическое покрытие, слой которого достигает сорока миллиметров в толщину. Благодаря этому уменьшается собственная шумность, и поглощаются сигналы активных гидроакустических станций противника.

Силовая установка

Подводная лодка приводится в движение главным гребным электрическим двигателем СЭД-1. Мощность его составляет 4100 лошадиных сил. В качестве источника тока могут использоваться аккумуляторные батареи (в погруженном положении), или же генераторы 28ДГ, вырабатывающие постоянный ток совокупной мощностью в 2000 киловатт и подключенные к дизельным двигателям Д-49 (V-образные моторы с восемью цилиндрами).

Внешний вид дизельного двигателя Д-49

Кроме того, на борту имеются два вспомогательных электродвигателя ПГ-102М. Каждый из них развивает по 140 лошадиных сил. Предназначены эти моторы для винтовых выносных колонок, при помощи которых осуществляется подруливание.

К сожалению, воздухонезависимая энергетическая установка на подводных лодках проекта  677 в настоящее время не применяется. Параметры её неизвестны, хотя ранее представители КБ «Рубин» утверждали, что созданный ими анаэробный двигатель позволит субмарине, находящейся в погруженном состоянии, двигаться со скоростью до 10 узлов.

Целевое оборудование

Главным инструментом для поиска целей на подводных лодках проекта 677 является гидроакустический комплекс «Лира». В его состав входят следующие элементы:

1. Шумопеленгаторные антенны. Главная из них, Л-01, размещена на носу субмарины. Две других находятся также в передней части лодки, но по бортам;
2. Гидроакустическая станция с буксируемой антенной;
3. Активная ГАС для осуществления связи под водой, измерения дистанции и поиска мин.

Ссылки

История России

Подлодка «Санкт-Петербург»: модернизировать или сдать в музей?

Борца с охотниками-убийцами рано списывать со счетов

Проходящая опытную эксплуатацию подводная лодка Б-585 «Санкт-Петербург» вышла из Североморска в Кронштадт на плановое техническое обслуживание и модернизацию, сообщила 7 апреля пресс-служба Северного флота ВМФ России. Отправка самой малошумной среди отечественных дизель-электрических подлодок (ДЭПЛ) на Балтику – вынужденная мера, которая сильно скажется на защищенности атомных подводных крейсеров стратегического назначения (АПКСН) Северного флота на этапах выхода на простор Мирового океана и возвращения к месту постоянной дислокации.

Что посмотреть и чем заняться в округе

Автор: ОЛЬГА ЕГОРОВА АГЕНТ ПЛЕВИЦКАЯ

Дальнейшее развитие

После появления в 1950-е годы атомных подводных лодок, стало принято подразделять по типу энергетической установки на две основные категории: атомные и неатомные.

Обычно, к группе неатомных лодок относят дизель-электрические и дизель-стирлинг-электрические (ДСЭПЛ) подводные лодки.

В чистом виде дизель-электрическая схема движения в проектах подводных лодок XXI века не применяется. Её развитием стали

Иранская подлодка советского проекта 877ЭКМ, полное электродвижение

Подводные лодки с полным электродвижением: основным двигателем является электромотор, питаемый от развитых аккумуляторных батарей. Перезарядка батарей осуществляется в надводном положении или на перископной глубине (при поступлении воздуха через шахту РДП) при помощи дизель-генератора, который выгодно отличается от дизельных двигателей в разы меньшими габаритами, что достигается за счёт повышения номинальных оборотов вращения вала и отказа от реверсивности. Такие подводные лодки строятся в России и некоторых других странах.

Немецкая подводная лодка типа 212 на топливных элементах

Подводные лодки на топливных элементах — усовершенствование схемы с полным электродвижением. Для движения экономическим ходом используются кислородно-водородные топливные элементы. Их работа практически бесшумна, что позволяет резко снизить шумность ПЛ. Такие лодки разработаны в Германии и производятся для собственных нужд, для Италии, и для Южной Кореи (проект 212, проект 214). Стоимость их заметно выше дизельных.

Шведская подлодка «Готланд», на которой установлен двигатель Стирлинга

Дизель-Стирлинг-электрические подводные лодки — отличительной их особенностью является применение для экономичного хода двигателя системы Стирлинга, позволяющего экономить заряд аккумуляторных батарей и резко увеличивающего время непрерывного нахождения под водой без всплытия. Являются know-how Швеции, ведущим производителем подобных кораблей является компания Kockums (тип «Готланд»).

Современные неатомные подлодки отличаются малошумностью (при движении от АБ или топливных элементов), относительной простотой обслуживания, маневренностью, и ввиду этих качеств могут приближаться по боевой эффективности к небольшим атомным подводным лодкам. Помимо обычного торпедного вооружения, на них нередко применяется крылатые или даже иногда баллистические ракеты.

Возможности подводных лодок с анаэробными двигателями Стирлинга были продемонстрированы в ходе двух учений в Атлантике, прошедших в 2003 году, когда шведская лодка Halland (тип «Готланд») «победила» в дуэльной ситуации испанскую подлодку с обычной дизель-электрической установкой, а затем и французскую атомную ПЛ. В Средиземном море Halland одержала верх в «дуэли» с американской атомной подлодкой USS Houston (тип Los-Angeles). При этом стоимость Halland была в 4,5 раза ниже своих атомных соперников.

В настоящее время США и Великобритания полностью прекратили строительство неатомных подводных лодок. Ещё три страны, Россия, Франция и Китай, имеют комбинированный атомно-неатомный подводный флот, в этот клуб вскоре войдёт и Индия. Подводный флот остальных стран полностью состоит из дизель-электрических подводных лодок разной степени совершенства.

На подводную лодку

Большая дизельная подводная лодка Б-396 действительно большая — длина 90 м! Ход под водой обеспечивают 3 бесшумных электромотора, общей мощностью 5700 л.с., поэтому бОльшую часть нижней палубы занимают аккумуляторные батареи.

В надводном положении лодка рассекает волны под действием трёх дизелей такой же мощностью. За 8-12 часов хода на дизеле подзаряжаются аккумуляторы, заправляются ёмкости со сжатым воздухом для дыхания — и подводный крейсер вновь готов к погружению и выполнению боевой задачи.

Подводная лодка Б-396 была построена в 1980 году на заводе «Красное Сормово» в Нижнем Новгороде и 18 лет верой и правдой прослужила Северному Флоту России в Атлантике, у побережья Африки, на Средиземном, Баренцевом и Норвежском морях.

Более двух лет с 2001 по 2003 гг. лодку превращали в музей. То, что сделали с боевой подводной лодкой, евроремонтом назвать нельзя, но теперь во всех отсеках можно беспрепятственно проходить и женщинам, и детям и даже высоким дядькам, практически не нагибаясь.

Через прорезанные в хищном боку распашные ворота входим внутрь, одеваем синие бахилы — и сразу попадаем в торпедный отсек.

Через торпедные аппараты не только выпускают торпеды, они также служат аварийным выходом для экипажа — по два человека моряки в гидрокостюмах заползают в аппарат, он заполняется водой, и вместо торпеды они спешно покидают лодку.

Торпеды весом ок. 2 тонн загружают через наклонный люк по одной. И затем размещают по обоим бортам лодки. Здесь же расположен запасной колодец спуска в лодку.

Для этого в отсеке имеется мощная лебёдка, устройство быстрого заряжания торпед и ещё масса каких-то приборов.

Во всех отсеках лодки под потолком можно увидеть трубы с двумя голубыми полосками. Их берегут, как зеницу ока, ибо именно по ним в отсеки подается воздух.

Сейчас во всех отсеках лодки очень светло и нестрашно. В реальных же походных условиях для экономии электроэнергии в каждом отсеке горят лишь несколько тусклых лампочек.

В такой тьме моряки наощупь учатся находить всё на на своих местах. Поэтому и мобильники в походе не в чести, а телефон прикручен к стене.

Также между отсеками нет двухметровых дверных проёмов, а лишь герметичные люки, в случае необходимости предотвращающие соседние отсеки от затопления.

Если такой люк в шутку закроют перед твоим носом на пару суток, то общаться можно через стеночку, выстукивая слова по буковкам. Таблица закреплена на каждом люке, да и меняется периодически в целях сохранения конспирации.

Дальше идет жилой отсек с каютой командира лодки, каютой врача, кают-компанией, которая при небходимости превращается в операционную. Всё очень аскетично, но всё необходимое для дальних походов присутствует.

Центральный пост  — центр управления подводной лодкой, но управляет движением лодки штурман. Командир может стоять рядом и контроллировать процесс, отдавать приказы.

В следующем жилом/аккумуляторном отсеке очень просторно — можно походить, разглядывая экспонаты музея подводной тематики, посмотреть мультик о торпедной атаке, изучить макет лодки в разрезе.

В дизельном отсеке жара под 80, копоть и сущий ад! Смена 2 дизелистов длится всего 2 часа, зато у них есть возможность принять душ.

И перед выходом в кормовой части лодки еще один жилой отсек, многоярусные кровати из которого не убрали. Рядом — спасжилеты и круги.

Заключение

В XXI веке США и Англия строят только АПЛ. РФ, Франция и КНР располагают как ДЭПЛ, так и АПЛ, тогда как подводный флот всех других государств состоит только из дизельных подводных лодок.

Российские конструкторы вовсю практически работают над ПЛ пятого поколения. Тогда как стратегически уже просматриваются контуры шестого поколения. По мнению военных экспертов, основными параметрами этих ПЛ станут «унифицированные подводные платформы» с совершенно уникальными для сегодняшних ПЛ параметрами, которые очень просто можно изменить, заменив любой из соответствующих модулей, как у роботов-трансформеров.
