Ба-64

Содержание:

Источники
Модификации БА-64
Тактико-технические характеристики БА-64
Устройство автомата ОЦ-14-4А «Гроза»
История создания броневика БА-64
Конструкция[ | код]
Описание конструкции
- Ходовая часть
Технические характеристики и аналоги
Бронемашина БА-64: создание
Модификации БА-64
Легкий бронеавтомобиль БА-64Б 1942 года
- Технические характеристики
Министерство финансов Российского правительства
Эксплуатация и боевое применение
- СССР
- Другие страны
- Модификации
Эксплуатация и боевое применение
- СССР
- Другие страны
- Модификации
История создания
Подведомственные органы власти
БА-64
Модернизации и модификации бронеавтомоиля БА-20
Читайте первыми эксклюзивные материалы в Telegram-канале «Капитала страны»
История создания
См. также

Источники

Конституция СССР (1924) первоначальная редакция
↑ Постановление Верховного Совета СССР от 28 августа 1991 г. № 2366-I «Об освобождении Павлова В. С. от обязанностей Премьер-министра СССР». Согласно части 2 статьи 13 Закона СССР «О Кабинете Министров СССР» отставка Премьер-министра влекла за собой отставку Кабинета Министров в полном составе. Согласно части 3 статьи 13 Закона СССР «О Кабинете Министров СССР» члены правительства (включая и Орлова) продолжили работать в ранге и. о.
Указ Президента СССР от 26 ноября 1991 г. N УП-2884 «О членах бывшего Кабинета Министров СССР»
Указом Президента РСФСР № 2 от 11 июля 1991 года ранее сложившему полномочия Совету министров РСФСР поручено продолжать исполнять свои обязанности до формирования нового состава Совета министров РСФСР.
Совет министров РСФСР в соответствии со статьей 123 Конституции РСФСР сложил свои полномочия перед вступившим в должность 10 июля 1991 года вновь избранным Президентом РСФСР.
Указ Президента РСФСР от 11.11.1991 № 190 «О Министерстве экономики и финансов РСФСР»
↑ Закон РСФСР от 25 декабря 1991 года № 2094-I «Об изменении названия государства „Российская Советская Федеративная Социалистическая Республика“» // Ведомости Съезда народных депутатов РСФСР и Верховного Совета РСФСР. — 1992. — № 2. — ст. 62. Данный закон вступил в силу с момента принятия, но первоначально опубликован был 6 января 1992 года (в Российской газете).
↑ Закон Российской Федерации от 21 апреля 1992 года № 2708-I «Об изменениях и дополнениях Конституции (Основного закона) Российской Советской Федеративной Социалистической Республики» // Ведомости Съезда народных депутатов РСФСР и Верховного Совета РСФСР. — 1992. — № 20. — ст. 1084. Данный закон вступил в силу с момента опубликования в «Российской газете» 16 мая 1992 года.

Д. Н. Шилов, Государственные деятели Российской империи 1802—1917. С.-Петербург, 2002.
Государственная власть СССР. Высшие органы власти и управления и их руководители. 1923—1991 гг. Москва, 1999.

Модификации БА-64

Ракетная «маргаритка», фермерский бтр и другие чудеса украинского опк

БА-64 производили с 1941 по 1946 год. За это время машина получила много существенных изменений, которые привели к появлению нескольких разновидностей серийного броневика.

БА-64Б – тот же броневик, но уже на шасси ГАЗ-67.
БАШ-646 – модификация для высшего командования.
БА-64Д – на этой версии стоял пулемет ДШК, калибром 12,7 мм.
БА-64В и БА-64Г – две разновидности бронированных дрезин, способных передвигаться, как по земле, так и по рельсам.
БА-643 – гусеничный броневик.

Несмотря на небольшие проблемы с двигателем и подвеской, солдаты любили этого малыша. Лучше всего об эффективности БА-64 говорит то, что он прошел всю войну и участвовал во всех крупных сражениях. С 1941 по 1946 год выпустили 9110 машин всех модификаций, а сегодня БА-64 – это славная история, которой мы по праву гордимся.

Тактико-технические характеристики БА-64

Легендарная машина аэрофлота ту-114. фоторепортаж

Компоновочная схема: классическая
Экипаж, чел.: 2
Производитель: Горьковский автомобильный завод
Годы производства: 1942—1945
Годы эксплуатации: 1942 — 1950-е
Количество выпущенных, шт.: 9110

Вес БА-64

— 2,36 тонн

Размеры БА-64

— Длина корпуса, мм: 3660
— Ширина корпуса, мм: 1530
— Высота, мм: 1900
— База, мм: 2100
— Колея, мм: 1240
— Клиренс, мм: 210

Броня БА-64

— Тип брони: стальная катаная
— Лоб корпуса (верх), мм/град.: 12 / 40°
— Лоб корпуса (середина), мм/град.: 6 / 84°
— Лоб корпуса (низ), мм/град.: 9 / 30—52°
— Борт корпуса (верх), мм/град.: 6—9 / 30°
— Борт корпуса (низ), мм/град.: 6—7 / 30°
— Корма корпуса (верх), мм/град.: 9 / 30°
— Корма корпуса (низ), мм/град.: 6 / 35°
— Днище, мм: 4
— Крыша корпуса, мм: 6
— Лоб башни, мм/град.: 9 / 30°
— Борт башни, мм/град.: 9 / 30°
— Корма башни, мм/град.: 9 / 30°
— Крыша башни, мм: открытая

Вооружение БА-64

— Прицелы: диоптрический
— Пулемёты: 1 × 7,62-мм ДТ-29

Двигатель БА-64

— Тип двигателя: рядный 4‑цилиндровый карбюраторный жидкостного охлаждения
— Мощность двигателя, л. с.: 50

Скорость БА-64

— Скорость по шоссе, км/ч: 80
— Запас хода по шоссе, км: 560
— Удельная мощность, л. с./т: 21,2

— Колёсная формула: 4 × 4
— Тип подвески: на листовых рессорах и гидравлических амортизаторах
— Преодолеваемый подъём, град.: 36
— Преодолеваемая стенка, м: 0,25
— Преодолеваемый ров, м: 0,35
— Преодолеваемый брод, м: 0,9

Устройство автомата ОЦ-14-4А «Гроза»

1. Крышка ствольной коробки; 2. Газовая трубка со ствольной накладкой;3. Рукоядка для переноски;4. Крепление для прицела;5. Ствольная коробка;6. Приклад с резиновым затыльником;7. Антапка (крепление для ремня);8. Переводчик огня;9. Защелка магазина;10. Ствол с обтюрирующими кольцевыми проточками;

11. Цевье; 12. Спусковой механизм автомата;13. Толкатель;14. Возвратный механизм;15. Затворная рама с газовым поршнем;16. Газовый поршень;17. Затвор;18. Пистолетная рукоядка;19. Спусковой крючок;

Пистолет-пулемет дегтярева (ппд): история создания, описание и характеристики

Положительные стороны такой модульной конструкции комплекса очевидны.
Основные узлы и механизмы 9-мм автомата комплекса «Гроза» повторяют конструкцию 5.45-мм автомата АКС74У с модификацией под 9-мм специальные патроны, что упростило и удешевило разработку нового образца. Его автоматика, как и в АКС-74У, основана на использовании энергии части пороховых газов, отводимых из ствола в газовую камеру; ствол запирается поворотом затвора; курковый ударно—спусковой механизм расположен не в ствольной коробке, а в прикладе.

Приклад сделан прямым, поэтому направление действия силы отдачи при стрельбе совпадает с линией упора приклада в плечо. Коробчатый магазин находится позади пистолетной рукоятки. Такая схема компоновки механизмов, помимо сокращения обшей длины оружия, делает его более устойчивым при стрельбе очередями.
Однако при этом допускается ведение огня только с правого плеча, так как в «Грозе» окно для выброса стреляных гильз находится справа на уровне лица стрелка.

Прицельное приспособление ОЦ-14-4А «Гроза»
— открытый прицел — имеет для более точного прицеливания диоптр. Для условий ограниченной видимости, а также для стрельбы по движущейся цели прицел имеет прорезь.

Подъем приклада заставил приподнять прицел и мушку и смонтировать их на особом мостике, служащем также рукояткой для переноски и установки оптических, ночных прицелов и лазерных целеуказателей.
Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м. Установив его в одну из четырех позиций, можно изменить положение диоптра при прицеливании на дальности до 200 метров с шагом в 50 метров.
Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола.

Army and military photos

Ствол ОЦ-14-4А «Гроза»

По сравнению с АКС74У первую очередь изменен ствол, в данной системе его калибр 9,0 мм под патрон СП-5 (СП-6).
Дульная часть автомата снабжена обтюрирующими кольцевыми проточками, если установлен надульник от ГП-25, который удлиняет путь пороховых газов за дульный срез гранатомета. Модифицирована схема газоотвода — из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие отнесено назад и связано с газовой камерой специальной трубкой.

Приклад ОЦ-14-4А «Гроза»

Складной приклад АКС74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.

Предохранитель-переводчик
Предохранитель-переводчик режимов огня автомата аналогичный АК расположен на правой стенке ствольной коробки.

История создания броневика БА-64

17 июля 1941 года руководство горьковского автомобильного завода поручило конструкторскому бюро начать проектировать новый легковой бронеавтомобиль. Руководителем назначили В.А. Грачёва. Конструкторы планировали перенести БА-20 на новое шасси. От идеи отказались, так как бронезащита старого транспорта не соответствовала современным требованиям. Новый проект разрабатывали с оглядкой на предвоенные опытные образцы, а также на чертежи трофейного германского броневика.

Первоначальное наименование — 64-Б. Руководство поставило задачу разработать короткий автомобиль, чтобы длина корпуса минимально выступала за пределы рамы. Это привело к сжатию внутреннего оснащения. Лёгкую машину с высокой проходимостью планировали использовать во многих как защитных, так и наступательных операциях. Инновацией в разработке стало введение резкой дифференциации бронезащиты.

Первый прототип собрали в начале января 1942 года. В этот же день техника провела свой первый заезд. По ходу него обнаружили единственный недостаток — низкую прочность подвески. В течение следующих суток изъян устранили, после чего продемонстрировали готовый образец военному руководству.

Испытания транспорта длились до середины февраля. Ушло много времени на доработку подвески, так как при каждом испытании она выходила из строя. 17 февраля прошла генеральная демонстрация в Москве, на которой технике присвоили окончательное название — БА-64. 14 марта вышло постановление о принятии бронемашины на вооружение.

Конструкция[ | код]

Автомобиль ГАЗ-64 был построен на укороченном на 755 мм по базе шасси ГАЗ-61, что позволило отказаться от промежуточного карданного вала. В конструкции ГАЗ-64 применялись уже освоенные в производстве узлы и агрегаты серийных автомобилей: ГАЗ-61— рулевой механизм, тормоза (кроме привода), доработанный передний мост, раздаточная коробка, задние рессоры, и ГАЗ-ММ — двигатель и доработанная 4-ступенчатая КПП. Более плотная компоновка заставила поднять двигатель выше, чем на полуторке. Из-за дефицитности специальных вездеходных шин размерности 6,50-16″ с рисунком «расчленённая ёлка» ещё на заводе (и тем более впоследствии при эксплуатации) на ГАЗ-64 также устанавливали шины размерности 7,00-16″ от «эмки», что снижало реальную проходимость из-за дорожного рисунка протектора и более узкого поперечного профиля. С целью увеличения переднего угла въезда и облегчения преодоления вертикальных стенок (до 0,5 м) в подвеске переднего моста использовались четыре четверть-эллиптических рессоры. Такой подвеске свойственны частые поломки листов из-за их нерационального нагружения, а также низкая поперечная жёсткость. Для устойчивости прямолинейного движения в шарнирах всех рессор применили хорошо защищённые и долговечные резьбовые пальцы и втулки от ГАЗ-11. Во избежание «галопирования» при столь короткой базе были установлены четыре (по два на ось) гидравлических амортизатора одностороннего действия от ГАЗ-M1, а в задней подвеске стабилизатор поперечной устойчивости. Привод тормозов всех колёс — механический, тросовый, как и на ГАЗ-11-73, но с жёстким валом без уравнителей, приводимым равноценно ножной педалью и ручным рычагом.

Кузов — открытый, четырёхместный (передние сиденья — раздельные). Ещё двое бойцов могли сесть на полках задних крыльев. Там же размещалось стрелковое оружие, боеприпасы (вплоть до 45-мм снарядов) и специальное оборудование (рация). Для беспрепятственного и быстрого выхода кузов был бездверным. Брезентовый тент простейшей формы без боковин придерживался одной дугой. Ветровое вертикальное стекло (чтобы не отражать солнечные блики вверх) в жёсткой трубчатой рамке откидывалось вперёд и фиксировалось в горизонтальном положении. Все поверхности кузова имели плоские очертания либо гнутые в одной плоскости формы, что делало его простым в изготовлении. Торцы стальных кузовных панелей окантовывались трубами. Все стыки соединялись точечной сваркой, изредка дуговой. В оформлении передка машины использовались элементы ГАЗ-АА: верхняя часть кожуха радиатора с эмблемой, крышки капота, основной бензобак на 43 литра перед ветровым стеклом, щиток приборов.

Описание конструкции

Общая компоновка машины была идентична базовой. Не претерпели изменения броневой корпус, состав вооружения, силовая установка и трансмиссия. Основным отличием БА-64-З от базовой машины являлась полностью новая ходовая часть.

Ходовая часть

Ходовая часть машины — лыжно-гусеничная, с управляемым передним мостом с лыжами и ведущим гусеничным движителем конструкции С. С. Неждановского. Для установки движителя с серийной машины демонтировались раздаточная коробка, карданные валы, задний и передний ведущие мосты, передние рессоры, амортизаторы, тормозная система, запасное колесо и крылья.

Новый передний поворотный мост с одной поперечной рессорой и распорной вилкой от грузового автомобиля ГАЗ-АА крепился на двух дополнительных поперечинах, установленных на раме бронеавтомобиля. На цапфы поворотных кулаков переднего моста были навешены две съёмные лыжи от полугусеничного автомобиля ГАЗ-60.

Задний ведущий мост был заимствован от автомобиля ГАЗ-АА и подвергнут доработке: был переделан привод от открытого карданного вала с шарнирами на игольчатых подшипниках (по типу ГАЗ-64) и установлены новые рессорные подушки.

Гусеничный движитель, применительно к одному борту, состоял из специальной коробчатого сечения несущей лыжи шириной 375 мм, шарнирно (через опоры с подшипниками) прикреплённой к ступице ведущего моста, а также из укреплённого на тормозном барабане верхнего ведущего колеса с одиннадцатью зубцами и четырёх сдвоенных опорных катков, установленных по бокам несущей части лыжи; крайние опорные катки выполняли также функцию направляющих колёс и были оснащены механизмами натяжения. Гусеничные ленты машины — двойные, крупнозвенчатые, оснащённые поперечными пластинами шириной 57 мм, выполненными из полосовой рессорной стали и расположенными вертикально в виде лопаток с шагом 196 мм. Гусеницы огибали лыжи снизу по опорным каткам.

Оригинальная конструкция гусеничного движителя обеспечивала крайне высокую проходимость и надёжность движения на снежной целине за счёт постоянного уплотнения несущими лыжами верхнего слоя снега, отталкиваемого лопатками гусениц.

Технические характеристики и аналоги

По сравнению с предшественником БА-20М, новый советский легкий бронеавтомобиль БА-64 имел улучшенное бронирование, причем часть лобовых листов имела толщину до 20 мм. Применение наклонных листов и использование короткобазного шасси позволило сохранить неизменный вес и динамику.

Расположенный в корме бак на 90 литров бензина обеспечивал запас хода по шоссе в 1,5-2 раза больше, чем у аналогов.

БА-20М	БА-64	Sd.Kfz.221
Боевая масса, кг	2320	2360	4000
Толщина брони, мм	3-9	8-15	8-10
Экипаж, чел	2-3	2	2
Мощность мотора, л.с.	50	50	75
Скорость хода, км/ч	90	80	90
Запас хода по шоссе, км	450	600	320

Германский легкий бронеавтомобиль Sd.Kfz.221, который отчасти послужил прототипом, имеет в 2 раза больший вес. Установка 6-цилиндрового мотора с увеличенной мощностью уравнивала динамику машин. Но из-за выросшего рабочего объема и большего веса расход топлива также увеличился, что пагубно сказалось на радиусе действия.

Вооружение немецкой машины состояло из пулемета MG34, который позднее заменили на 20мм автоматическую пушку. Также на Восточном фронте встречались машины, вооруженные 28 мм противотанковым ружьем s.Pz.B.41. Конструкция легкого бронеавтомобиля БА-64 не позволила дать достойный ответ на такую модернизацию.

Бронеавтомобиль БА-64 представляет собой типичный продукт военной эпохи, который был чрезвычайно востребован в ходе боевых действий, а в мирное время оказался непригодным для эксплуатации. Из-за интенсивного и быстрого списания до наших дней сохранилось всего несколько экземпляров подлинных легких бронеавтомобилей БА-64, которые находятся в Москве, Нижнем Новгороде и Владивостоке.

Также в России имеется несколько новодельных машин, установленных на шасси ГАЗ-69.

Не пользуется успехом машина войны БА-64 и у изготовителей масштабных моделей. В популярном масштабе 1-35 существует изделие от , которое весьма отдаленно похоже на прототип и является крайне капризным в сборке.

Бронемашина БА-64: создание

Во второй половине 1930-х годов Красная Армия активно применяла бронеавтомобили различных типов. В ходе Великой Отечественной войны боевые возможности бронеавтомобилей в силу относительно слабой броневой защиты и вооружения значительно сокращаются. Единственным бронеавтомобилем, который был принят на вооружение РККА за время войны, стал БА-64. Этот легкий бронеавтомобиль был создан в качестве замены своему предшественнику БА-20.

Разработка проекта новой бронемашины начались в конструкторском бюро Горьковского автозавода поздней осенью 1941 г., а 3 марта 1942 г. опытный образец уже демонстрировался в Кремле. Бронеавтомобиль был создан на базе легковой машины ГАЗ-64. Масса броневика превысила 2,3 тонны. На бронеавтомобиле был установлен двигатель мощностью 50 л., Максимальная скорость по шоссе 80 км./ч. Шины бронеавтомобиля пулестойкие. Экипаж состоял из двух человек — командира и водителя. Корпус броневика из сварных броневых листов толщиной от восьми до тринадцати миллиметров. В восьмигранной башне был установлен 7,62-мм пулемет ДТ.

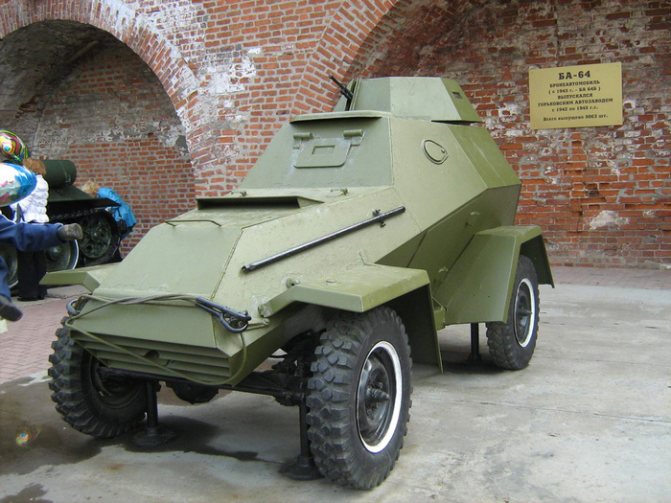

БА-64 на площадке военной техники. ЦМВС, Москва. (yablor.ru)

Боекомплект состоял из 20 дисков (1260 патронов). Высокий угол возвышения позволял вести огонь из пулемета не только по наземным, но в некоторых случаях и по воздушным целям. В силу сложных военных условий план выпуска БА-64 постоянно срывался и только с июня 1942 г. новый бронеавтомобиль в значительных количествах начал поступать в действующую армию. БА-64 должен был использоваться в качестве разведывательной и связной машины, предназначался для охраны колонн на марше и стратегически важных объектов.

Модификации БА-64

БА-64 бронеавтомобиль получился отличной разработкой, поэтому на его основе собрали несколько модификаций. Их использовали для достижения различных целей. Самыми распространёнными стали:

64Б — улучшенный вариант первоначальной версии. В его основе лежат конструкционные решения ГАЗ-67;
БАШ-646 — штабная модификация. В зависимости от поставленных задач применялись разные виды бронекорпуса;
64Д — пулемёт ДТ-29 заменили на ДШК. В некоторых чертежах модель имела обозначение «64ДШК»;
64Е — вариант с увеличенным кузовом, вмещавшим в себя экипаж до шестерых человек;
64В и 64Г — модификация для железнодорожной отрасли. Транспорт передвигался по рельсам;
БА-643 — концептуальный образец полугусеничного снегохода.

Легкий бронеавтомобиль БА-64Б 1942 года

Технические характеристики

Годы выпуска: 1942-1946 гг.
Всего произведено: 5209 шт.
Заводы-изготовители: Горьковский автомобильный завод.
Разработчик: Конструкторское бюро Горьковского автомобильного завода.
Боевое применение: Великая Отечественная война.
Боевая масса: 2,42 т.
Экипаж: 2 человека.
Габариты: длина — 3660 мм, ширина — 1680 мм, высота — 1850 мм, клиренс — 235 мм.
Вооружение: 7,62-мм пулемет ДТ (боекомплект — 1280 патронов).
Толщина брони: 6-15 мм.
Двигатель: ГАЗ-М1. Тип — 4-цилиндровый, карбюраторный, мощность — 50 л.с.
Максимальная скорость движения: 80 км/ч.
Запас хода по шоссе: 250-450 км.
Преодолеваемые препятствия: стенка — 0,4 м, ров — 0,5 м.

Создан на основе шасси бронеавтомобиля БА-64. В результате модернизации боевая машина стала обладать повышенной устойчивостью к опрокидыванию. БА-64Б предназначался для решения задач командирской разведки, связи, сопровождения автоколонн.

Автор статьи:
Никифоров Владислав

Министерство финансов Российского правительства

Эксплуатация и боевое применение

СССР

Первые БА-64 начали поступать в войска в мае 1942 года и уже летом того же года они приняли участие в боевых действиях на Брянском и Воронежском фронтах. Основными недостатками БА-64 в бою являлись его недостаточная огневая мощь, а также затруднительность эвакуации из подбитой и загоревшейся машины, что могло стоить жизни экипажу. Вместе с тем, подвижный, маневренный и обладавший сравнительно высокой проходимостью бронеавтомобиль хорошо проявил себя в разведывательных рейдах, десантных операциях и даже при сопровождении и огневой поддержке пехоты. Особенно эффективными БА-64 оказались при штурме городов, благодаря большому углу возвышения оружия, позволявшему вести огонь по верхним этажам зданий в уличных боях, что для большинства других образцов бронетехники было недоступно. В этой роли они широко использовались в наступательных операциях завершающего периода войны, вплоть до взятия Берлина.

Благодаря тем же достоинствам БА-64 также использовался для отражения атак вражеской авиации на марше. Хотя вероятность сбить вражеский самолёт огнём из ДТ была очень невелика, но его защитное действие не подлежало сомнению — враг лишался свободы манёвра на малых высотах, где атака с воздуха наземных целей путём обстрела из бортовых пушек и пулемётов наиболее смертоносна. Поэтому зенитный огонь из БА-64 по вражеским самолётам способствовал значительному уменьшению потерь среди охраняемых им войск.

К концу Великой Отечественной войны в войсках оставалось 3314 бронеавтомобилей всех типов, в подавляющем большинстве — БА-64 обеих модификаций. После окончания войны уцелевшие БА-64 были вскоре списаны, служба БА-64Б в Советской Армии также оказалась сравнительно недолгой. В основном они использовались как учебно-боевые, по меньшей мере до 1953 года. Порой БА-64 использовались также для оперативной связи или, после установки мощной радиостанции, в роли передвижных командных пунктов. В роли учебных машин, использовавшихся для подготовки экипажей колёсных бронетранспортёров БТР-40 и БТР-152, БА-64 применялись ещё до середины 1950-х годов.

Другие страны

Польским войскам за годы войны был передан 81 БА-64, из которых к 16 июня 1945 года в строю оставалось 53 машины, все — модификации БА-64Б. В послевоенной польской армии БА-64 входили в состав танковых полков штата 5/25, имевших по одному бронеавтомобилю в составе штабного взвода. Также, часть БА-64 была сведена во взводы из трёх машин, приданные 1-й, 3-й, 8-й, 9-й и 14-й пехотным дивизиям, ведшим борьбу с силами УПА в южной и восточной Польше, но в феврале 1948 года эти взводы были расформированы. После реорганизации вооружённых сил в начале 1950-х годов, БА-64 использовались, прежде всего, в составе разведывательных батальонов дивизий, включавших по 5 бронеавтомобилей этого типа. В конце 1940-х годов, после сокращения численности вооружённых сил, большая часть польских БА-64 была снята с вооружения, но в 1951—1952 годах у СССР были приобретены ещё 55 БА-64Б, и на 31 декабря 1954 года в Народной армии Польши числилось 97 бронеавтомобилей этого типа.

Чехословацкий армейский корпус в 1943 году получил 10 БА-64Б, из которых была сформирована одна рота бронеавтомобилей. В незначительных количествах БА-64 применялись в годы войны и германскими войсками, как вермахтом, так и СС, в основном в полицейских и охранных частях. После войны некоторое количество БА-64 было передано ГДР, где они использовались в основном как полицейские машины.

БА-64-З (зимний) — фото экспериментального полугусеничного снегохода

Модификации

— БА-64 — первоначальная модель бронеавтомобиля с вращающейся башней с турельной установкой ДДТ на шасси ГАЗ-64.

— БА-64Б — модернизированный вариант бронеавтомобиля на шасси ГАЗ-67 и ГАЗ-67Б.

— БАШ-646 — штабной вариант бронеавтомобиля с различными вариантами бронекорпуса.

— БА-64Д (Д — обозначение для ДШК) — модификация с 12,7-миллиметровым крупнокалиберным пулемётом ДШК. Иногда обозначается как БА-64К или БА-64ДШК.

— БА-64Е — бронетранспортёр для шестерых пехотинцев.

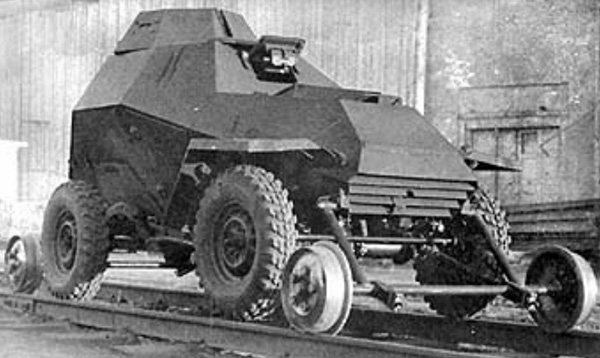

— БА-64В и БА-64Г (иногда называемые БА-64ЖД) — два варианта бронедрезины на базе БА-64, производства, соответственно, Выксунского металлургического завода и ГАЗа.

— БА-643 (иногда называемый БА-64СХ) — экспериментальный полугусеничный снегоход на базе БА-64.

БА-б4Г — с обычным шасси, но с реверсом и четырьмя роликами с ребордами

Эксплуатация и боевое применение

СССР

Другие страны

БА-64-З (зимний) — фото экспериментального полугусеничного снегохода

Модификации

— БА-64Б — модернизированный вариант бронеавтомобиля на шасси ГАЗ-67 и ГАЗ-67Б.

— БАШ-646 — штабной вариант бронеавтомобиля с различными вариантами бронекорпуса.

— БА-64Е — бронетранспортёр для шестерых пехотинцев.

— БА-643 (иногда называемый БА-64СХ) — экспериментальный полугусеничный снегоход на базе БА-64.

БА-б4Г — с обычным шасси, но с реверсом и четырьмя роликами с ребордами

История создания

Бронеавтомобиль БА-64-З был разработан летом 1942 года по предложению инженера С. С. Строева в конструкторском бюро Горьковского автомобильного завода под руководством В. А. Грачёва. Основой для работ послужил опытный снегоходный грузовой автомобиль ГАЗ-СХ, оснащённый оригинальным снегоходным движителем конструкции советского учёного и изобретателя С. С. Неждановского и хорошо показавший себя на испытаниях.

Опытный образец машины был изготовлен в январе 1943 года путём конверсии экземпляра серийного БА-64. С 30 января по 10 февраля того же года машина проходила заводские испытания.

На испытаниях БА-64-З показал превосходную проходимость по снежной целине любой глубины снежного покрова, что достигалось благодаря оригинальной конструкции движителя, обеспечивавшей удельное давление 0,15—0,17 кгс/см2 и надёжное движение по снегу. В то же время, испытания выявили несколько существенных недостатков машины. Значительное погружение движителя в снег (достигавшее 250 мм при общей глубине снежного покрова 700 мм) привело к низкой маневренности. Мощность двигателя ГАЗ-ММ оказалась недостаточной, и испытания показали неудовлетворительные скоростные качества машины: фактическая средняя скорость составила 16 км/ч по накатанной дороге и всего 7,6 км/ч по холмистой снежной целине, при расчётной скорости 27,8 км/ч. Кроме того, испытания показали очень высокий расход горючего, доходивший до 1,5 л на 1 км.

Ввиду выявления на испытаниях существенных и трудноустранимых недостатков, дальнейшие работы по бронеавтомобилю были прекращены, однако оценка перспективности самого движителя была положительной.

Подведомственные органы власти

БА-64

Модернизации и модификации бронеавтомоиля БА-20

БА-20, 1936 г. — базовая модель.

БА-20ЖД, 1936 г. — машина имела 2 комплекта колес — автомобильные и железнодорожные. Последние представляли собой простые стальные диски с ребордами, способные катиться по рельсам. Замена колес занимала 30 мин, масса БА-20ЖД составляла 2780 кг, запас хода возрос до 580 км.

БА-20М, 1938 г. — модернизированный бронеавтомобиль. Цилиндрическая башня заменена на коническую, толщина лобовой брони возросла до 9 мм, поручневая антенна (если была) заменялась на штыревую. Была усилена передняя ось и колеса машины, а также установлен дополнительный топливный бак, благодаря чему запас хода увеличился до 450 км. В целом машина действительно стала лучше, абсоютно ни в чем не проигрывая оригинальной конструкции. Начиная с 1940 г. БА-20М оснащался новой радиостанцией — 71-ТК-З.

БА-21, 1938 г. — броневик БА-20М был технологическим пределом, легковое шасси ГАЗ-М1 дальнейшего повышения массы выдержать уже не могло. Тогда на его основе было создано новое шасси — ГАЗ-21, имеющее грузоподъемность 950 кг, и три оси, причем оба задних моста были ведущими. На БА-21 была применена и четырехступенчатая коробка передач, в 1,5-2 раза повысившая возможности буксировки для броневика. Броню корпуса удалось довести до 11 мм, а в переднюю часть корпуса установить дополнительный пулемет из которого должен был вести огонь радист. Масса БА-21 составила 3240 кг.

Модель бронеавтомобиля БА-21

Уже в феврале 1938 г. БА-21 пошел на испытания и показал хорошую проходимость по сравнению с БА-20, однако сильно проигрывая последнему в скорости — вместо 90 км/ч машина шла не более 52 км/ч. Комиссия посчитала, что БА-21 не имеет перед БА-20М решительных преимуществ и броневик в серию не пошел.

ЛБ-23, 1939 г., — ещё один вариант трехосного исполнения БА-20 носил имя «Лаврентий Берия». В качестве основы послужило шасси ГАЗ-22, оснащенное импортным двигателем «Додж» мощностью 72 л.с. При прочих характеристиках сопоставимых с БА-21, ЛБ-23 мог развивать скорость до 71 км/ч. Однако недостаточная, по мнению комиссии, маневренность броневика, а также импортный двигатель, не обеспечили ему, как и БА-21, решительных преимуществ перед оригинальной машиной.
