Стрельба из АК 74

Тактический АК-74 отличается высокой скорострельностью, однако не во всех случаях она важна. Опытные стрелки предпочитают частые выстрелы в режиме стрельбы одиночными патронами. Это позволяет проводить корректировку огня после каждого выстрела.

Важно заметить, что АК-74 при стрельбе автоматными очередями ведет вправо и вверх. Как следствие при необходимости стрельбы очередью (например, в ходе боевых действий при близком контакте с численно превосходящим противников вне укрытия) следует учитывать эту особенность автомата

В подобных ситуациях о прицельном огне речи не идет и «прицеливание» идет не по мушке или целику, а по стволу. Представленные ниже видео хорошо демонстрирует принцип работы АК-74, а также обучение военнослужащих стрельбе по мишеням.

Посмотрите видео. Inside AK-74.

Стрельба из частично разобранного АК-74, наглядная демонстрация механизма работы оружия.

Посмотрите видео. Стрельба АК 74.

Технические характеристики

Устройство и технические характеристики модернизированной версии АК-74М

Технические характеристики АК-74 рассматривают по базовой модели. Модификации имеют определенные отличия в габаритах и весе, также меняется показатели и в случае специфических дополнений — применения других патронов, новых механизмов или иных устройств.

Разборка и устройство

АК-74 состоит из следующих элементов:

• ствольная коробка, ствол;
• крышка ствольной коробки;
• прицельная планка, мушка;
• затвор, затворная рамка;
• компенсатор или дульный тормоз;
• трубка для отвода газов, накладка;
• ударно спусковой механизм;
• цевье, приклад;
• магазин.

Неполная разборка автомата производится в следующем порядке:

• снять магазин;
• проверить наличие патрона в патроннике, сделать контрольный спуск;
• снять пенал с принадлежностями и вынуть их;
• отделить шомпол;
• снять дульный тормоз-компенсатор;
• снять крышку ствольной коробки;
• отделить возвратный механизм;
• отделить затворную раму с газовым поршнем и затвором от ствольной коробки;
• снять затвор;
• отделить газовую трубку со ствольной накладкой.

Порядок сборки после такой разборки имеет следующую последовательность:

• присоединить газовую трубку со ствольной накладкой к стволу;
• присоединить затвор к затворной раме;
• установить затворную раму с газовым поршнем и затвором на ствольную коробку;
• присоединить возвратный механизм;
• вернуть на место крышку от ствольной коробки;
• спустить курок с боевого взвода и поставить на предохранитель, нажав на спуск и подняв переводчик до отказа вверх;
• присоединить дульный тормоз и шомпол;
• вернуть принадлежности в пенал, установить его в гнездо приклада;
• присоединить магазин.

Техническое обслуживание и эксплуатация АК 74 — одно из его ключевых преимуществ. Автомат, как и предшественник, прост в освоении, по сравнению с АК-47 имеет незначительные изменения, что упростило переход на новое вооружение.

Калибр

Краткая характеристика модернизированной версии

Калибр автомата — 5-45 мм. По ТТХ при стрельбе могут использоваться следующие патроны:

• 7Н6 с пулями 1974 года, имевшими стальной сердечник, свинцовую рубашку и цельнометаллическую оболочку;
• 7Н10 от 1992 г — пули с повышенной пробиваемостью и термоупрочненным сердечником;
• 7У1 — дозвуковая пуля для бесшумной стрельбы, не получила применения;
• 7Н22 1998 г — бронебойная пуля с сердечником из высокоуглеродистой стали;
• 7Т2 — трассирующая пуля;
• 7Х3(М) — холостой патрон;
• 7Х4 — учебный патрон;
• 7Н39 — экспериментальный бронебойный патрон с карбид-вольфрамовым сердечником пули.

Совершенствование патронов заданного калибра ориентировано на повышение бронебойности. В расчет берется пробитие стального шлема и армейского жилета.

Начальная скорость пули

Начальная скорость пули АК-74 составляет 910 м/с. По дальности поражения учитывают несколько значений:

• одиночные наземные и воздушные цели — 500 м;
• по групповым наземным целям — 1000 м.

Скорострельность

Скорострельность АК-74 составляет условные 600 выстрелов в минуту. С учетом данного показателя и вместимости магазина боезапас расходуется всего за три секунды непрерывной стрельбы.

Габариты и вес

По габаритам АК-74 имеет следующие показатели:

• длина — 940 мм, со штык-ножом — 1089;
• длина нарезной части ствола — 372 мм;
• общая длина ствола — 415 мм, с дульным тормозом — 485;
• ширина — 10 мм, с прицелами — до 140;
• высота — 195 мм, с прицелами — до 310.

Вес автомата без магазина составляет 3,3 кг, масса снаряженного оружия — 3,6 кг. Модифицированная версия АК-74М тяжелее на 0,3 кг.

Прицел

Стандартный прицел АК-74 открытый. Имеются модификации для установки ночных прицелов. Модернизированный АК-74М допускает установку нескольких вариантов прицелов, включая коллиматорные. Наличие прицела повышает вес оружия почти до 6 кг в зависимости от типа.

Вместимость магазина

Вместимость стандартного магазина составляет 30 патронов, уложенных в шахматном порядке. Вес пустого патронника — 0,23 кг, полного — 0,3. Допускается питание от магазина РПК-74 на 47 патронов.

Какое оружие придет на смену АК74?

Оружейная промышленность не стоит на месте, и разрабатывает все новые образцы стрелкового оружия. По сравнению с такими образцами АК74 признан устаревшей моделью. Следовательно, не за горами время, когда его поменяют на более совершенное оружие. Сейчас на это претендуют несколько версий автоматического стрелкового оружия – не только серии АК, но и других оружейных фирм. Хотя, по некоторым данным, скорее всего, на смену «старичку» АК74 придет его собрат по серии – АК12. По заверениям экспертов, этот образец превосходит АК74 по многим компонентам.

Если это случится, то АК74 достойно сойдет с исторической сцены. Те, кто знаком с автоматом не понаслышке, могут приобрести для себя ММГ АК74 (массо-габаритный макет). Это точная объемная копия знаменитого автомата со всеми принадлежностями, которую можно так же, как настоящий автомат, собирать, разбирать, имитировать из нее стрельбу, и, разумеется, хранить в своей коллекции как ценную реликвию.

Особенности автомата

Отличия от

• укороченный в 2 раза ствол,
• укороченный шток газового поршня,
• установлен специальный надульник, служащий расширительной камерой и пламегасителем,
• крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней её части,
• установка перекидного целика на 350 и 500 метров,
• отсутствует замедлитель темпа стрельбы,
• длина хода нарезов уменьшилась с 200 до 160 мм (для лучшей стабилизации пули в полете при коротком стволе).
• мушка в намушнике крепится поверх газовой камеры (на АК-74 стойка мушки – отдельная деталь и вынесена к дульному срезу). Ширина мушки 1,6 мм (у АК-74 – 2мм).
• из-за более короткого цевья невозможна установка подствольных гранатометов ГП-25/ГП-30.
• отсутствует возможность присоединения штык-ножа.

С точки же зрения всех механизмов, АКС-74У полностью аналогичен АК-74, за исключением ограничителя поворота курка, установленного вместо замедлителя темпа стрельбы.

Достоинства

• высокая мобильность и возможность скрытного ношения;
• высокая проникающая способность пули (по сравнению с подавляющим большинством пистолетов-пулемётов, включая таковые конструкции персональной самообороны);
• высокая надежность, легкость в чистке;
• высокая дальность для оружия данного типа. Начальная скорость пули (735 м/с против 400-450 у образцов под 9х19 “парабеллум”) выше, чем у большинства пистолетных боеприпасов, что сокращает время полета пули до цели (и величину поправок упреждения на движение цели). Лучший баллистический коэффициент (аэродинамический показатель) острооконечной пули малого диаметра даёт меньшее снижение пули на траектории.
• Унификация по боеприпасу и магазинам с основной состоящей на вооружении моделью (АК-74), упрощающая логистику (нет необходимости снабжения водителей/танкистов/операторов РЛС иной номенклатурой боеприпасов и магазинов. Актуально только для армейского использования
• Унификация по ряду узлов с АК-74/АК-74С (ударно-спусковой механизм, магазины, откидной рамочный приклад) удешевляющие производство и ремонт.

Недостатки

• довольно низкая кучность автоматической стрельбы из-за снижения начальной скорости пули;
• невысокая прицельная дальность стрельбы по сравнению с полноразмерным автоматом;
• невысокое останавливающее действие пули из-за использования патрона 5,45×39 мм в сочетании с относительно невысокой начальной скоростью пули;
• склонность к быстрому перегреву при длительной стрельбе очередями; 6-8 магазинов, отстрелянных в автоматическом режиме, обычно приводят к перегреву ствола, снижению кучности, «плевкам» и зачастую к необратимым поражениям ствольной коробки (проблема частично решается путём замены цевья на вентилируемое, типа RIS).
• Для применения в полицейских задачах излишняя, по сравнению с пистолетными боеприпасами, пробиваемость лёгких высокоскоростных пуль калибра 5,45 мм и большая склонность к рикошетам. Выше риск получения ранений посторонними при применении в местах массового скопления людей.
• Для скрытного ношения – торчащая справа рукоять взведения затвора справа и откидной на левую сторону приклад увеличивают поперечные габариты оружия.
• При применении с ПБС и дозвуковыми патронами кинетическая энергия пули ниже, чем у образцов под патрон 9х39 (ВСС/АС/9А-91). П

Достоинства и недостатки модели

Такое известное оружие, как автомат Калашникова, конечно, же имеет свои преимущества и недостатки. С ними нужно ознакомиться заранее, прежде чем отдать свое предпочтение именно ему.

Плюсы и минусы

Простая конструкция, хотя одновременно она сложнее, чем у ряда автоматов и пулемётов.
Высокая технологичность процесса стрельбы.
Высокая надежность, которая защищает бойца от различных негативных воздействий. Автомат можно использовать практически в любых климатических условиях, начиная с холодных заснеженных место заканчиваю жаркими тропиками.
Удобен в использовании.

Маломощный промежуточный патрон, который имеет не очень большую скорость движения в сравнении с другими современными автоматами.
Низкая скорость пули непосредственно ведет к увеличению рассеивания, значит, уменьшается риск попадания в цель.
Газовый двигатель имеет слишком большую мощность, что приводит непосредственно к высокой тряске автомата, из-за чего можно причинить себе физическое воздействие.
Неудобный переводчик огня. Прицельная линия достаточно короткая. Конечно же, в последующих моделях, если АК-47 будет перевыпускаться, подобное будет пересмотрено и, наверняка, исправлено.

Применение[править | править код]

АК-74 — хороший выбор как для профессионалов так и для новичков. Он отлично показывает себя в самых неблагоприятных условиях и способен стрелять даже будучи частично заржавевшим, заполненным грязью и водой. Чего делать не рекомендуется, так как существует риск того что автомат может взорваться прямо у вас в руках и тем самым покалечить вас. Поэтому следует его регулярно чистить, смазывать маслом и менять по возможности на более новый образец. Разбирается он довольно легко и собирается тоже, что не вызывает каких-либо трудностей владельцу оружия. При стрельбе нужно обхватить АК руками крепко, плотно прижать приклад к плечу и вести огонь одиночными или короткими очередями, поскольку запас патронов может быть весьма ограничен а по мере повышения частоты стрельбы точность понижается. Лучше всего стрелять на короткие и средние дистанции не далее чем на 300 метров, так больше шансов поразить цель. Вести огонь на большие дистанции даже при наличии оптического прицела не рекомендуется. Автомат модернизируйте с умом, хорошо подумав для какой цели вы хотите его подстроить.

Автомат АКС-74У

Укороченный автомат АКС-74У был разработан в конце 1970х годов на базе штатного автомата АК-74 ( в модификации АКС-74 со складным прикладом) специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АКС-74 слишком велик. В 1980 году под маркой АКС-74У (6П26) автомат начал поступать в войска.

Появление этого конструктивного типа связанно с необходимостью иметь малогабаритное оружие, которое тактически занимает нишу пистолета-пулемета, но обладает большей эффективностью на дистанции до 200 метров. Первенцем в этом направлении стал укороченный автомат Калашникова АКС-74У.

Он появился как армейское оружие после того, как стало ясно, что создать пистолет-пулемет под патрон ПМ с характеристиками, которые нужны армии, не удастся. В армии такое оружие нужно многим.

Создать такое оружие на базе основного автомата, состоящего на вооружении, – наиболее простой и экономичный путь. Конечно, тут неизбежны определенные технические издержки, но когда речь идет о массовом оружии, приоритеты экономики и политики часто оказываются впереди технических. Так и произошло в случае с АКС-74У.

Переделка оружия была сведена к минимуму укорочен ствол, изменена конструкция крышки ствольной коробки, введен надульник – специальный дожигатель пороховых газов, используются упрощенные прицельные приспособления. Конечно, боевые характеристики автомата значительно снизились, но дешевизна выпуска, единый с основным автоматом боеприпас оказались определяющими.

Тут можно добавить еще многое. Упрощение ремонта, обучения, снабжения – все это тоже имело свою цену. Впрочем, как оказалось, скупой платит дважды, и обмануть законы физики не удалось. В результате как армейское оружие АКС-74У так и не состоялся.

Зато как оружие полиции и спецназа он довольно быстро нашел свою нишу, тем более что в отсутствие реальной конкуренции выбирать было особенно и не из чего.

Габариты автомата со сложенным прикладом 490 мм, с откинутым 730 мм, вес 2,7 кг, со снаряженным магазином 3 кг. Емкость магазина 30 патронов. Прицельная дальность до 500 метров, но на практике оружие используется на гораздо меньших дистанциях.

Начальная скорость пули 735 м/с, используемый патрон 5,45×39 мм

Высокая скорость пули, наличие в ней стального сердечника обеспечивают оружию неплохую бронепробиваемость, что важно, учитывая распространение современных средств бронезащиты

Но это качество, так ценное для армейского оружия, во многом становится своей противоположностью при проведении полицейских и специальных операций, особенно в урбанизированной среде. Высокоскоростная малокалиберная пуля склонна к непредсказуемым рикошетам, особенно это касается ведения огня в современных домах с железобетонными стенами.

На сегодняшний день АКС-74У остается наиболее распространенной моделью укороченного автомата. АКС-74У служит базой для некоторых образцов замаскированного оружия, используемого спецслужбами.

Такой автомат может быть закреплен в специальном дипломате, ручка которого фиксируется на самом оружии. При нажатии на специальную кнопку дипломат автоматически раскрывается и падает, а в руках остается автомат, готовый к открытию огня.

Такая маскировка обеспечивает внезапность применения оружия, и может использоваться как телохранителями, так и для проведения специальных операций.

Специфика применения малогабаритного вооружения специальными войсками не раз потребовала внесения в стандартный образец АКС-74У дополнений и усовершенствований. Так появились ночные модификации АКС-74УН с планкой для установки оптики, бесшумные АКС-74УБ с навёрнутым глушителем типа ПБС-3 или ПБС-4.

Как симбиоз АКС-74УБ и 30-миллиметрового подствольного гранатомёта БС-1 появился бесшумный стрелково-гранатомётный комплекс Канарейка.

Вынужденная служба автомата в силовых структурах МВД и тут привела к созданию узкоспециальных модификаций, взять хотя бы кейс-автомат для подразделений специального назначения КГБ, ФСБ.

• Калибр 5,45 мм
• Патрон 5,45×39 мм
• Масса автомата с неснаряженным магазином 2,7 кг
• Масса со снаряженным магазином 3,0 кг
• Длина с откинутым прикладом 730 мм
• Длина со сложенным прикладом 490 мм
• Высота без магазина 195 мм
• Высота с присоединенным магазином 264 мм
• Ширина с откинутым прикладом 70 мм
• Ширина со сложенным прикладом 98 мм
• Темп стрельбы 650 в/м
• Начальная скорость пули 735 м/с
• Емкость магазина 30,45 патронов
• Дальность прямого выстрела 400 м
• Гарантированная живучесть ствола 10000 выстрелов
• (с) фото от Karden

Варианты

Советские и российские варианты

С самого начала автомат выпускался в четырёх вариантах:

АК-74

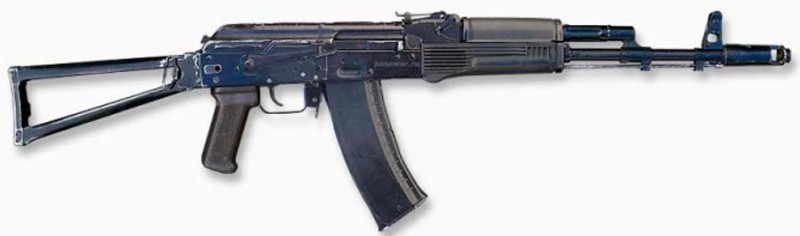

АКС-74

• АК-74 — основной вариант.
• АКС-74 (индекс ГРАУ — 6П21) — вариант АК-74 со складывающимся влево рамочным металлическим прикладом. Создан для использования в воздушно-десантных войсках.
• АК-74Н — «ночной» вариант АК-74 с боковой планкой для крепления ночных прицелов (например, 1П78).
• АКС-74Н — «ночной» вариант складного АКС-74, с боковой планкой для крепления ночных прицелов (например, 1П78).

• АК-74М (индекс ГРАУ — 6П34) — АК-74 модернизированный. Оснащён складывающимся на левый бок полимерным прикладом и универсальным креплением (планка «ласточкин хвост») для крепления прицелов, как оптических, так и ночных, на левой стороне ствольной коробки. Таким образом АК-74М заменил сразу четыре модели: АК-74, АКС-74, АК-74Н и АКС-74Н.

  АК-74М с подствольным гранатомётом ГП-25()

Цевьё и ствольная накладка газовой трубки выполнены из ударопрочного стеклонаполненного реактопласта АГ-4В. Металлические детали также защищены от коррозии специальным покрытием. Изменения коснулись и дульного тормоза, получившего открытые камеры, что позволяет осуществлять его чистку не снимая.

Для уменьшения вероятности механического повреждения крышки ствольной коробки, её крепление было усилено. В конструкции направляющего стержня возвратной пружины появился фиксатор, что позволяет стрелять из подствольного гранатомёта ГП-25 или ГП-30 без использования дополнительного крепления крышки ствольной коробки, необходимого в таких случаях для АК-74.

С новыми автоматами возможно использование коллиматорных прицелов ПК-А и ПК-01, а также КОБРА и 1П78. В 1991 году АК-74М был принят на вооружение и начато его серийное производство на Ижевском машиностроительном заводе. В настоящее время серийно производится концерном «Калашников»

АК-74М3 — выставочный экземпляр, созданный для показа на МАКС-2011 как часть боевой экипировки «Ратник». Представлял собой несколько доработанный вариант АК-74. Однако с названием нового образца возникла заминка: по традиции модернизированные автоматы кодируются литерой «М» (например, АК-АКМ), но автомат АК-74М уже существовал. Тогда, не мудрствуя лукаво, оружию придали постфикс «МЗ». Официальной расшифровки этой аббревиатуры нет. Изменения включают в себя крепление крышки ствольной коробки на шарнир, планки Пикатинни на цевье и крышке ствольной коробки, на которые могут устанавливаться лазерный целеуказатель, коллиматорный прицел, ночная насадка для прицела. Используется подствольный гранатомёт ГП-34. Предполагалось, что данные с автомата на монокуляр шлема будут передаваться либо по каналу Bluetooth, либо по проводам.

Зарубежные варианты

• — болгарская серия.
• Kbs wz.96 Beryl — польский вариант, созданный на основе Тантала под патрон 5,56×45 мм.
• Kbk wz. 88 Tantal — польский вариант.
• ČZ 2000 — чехословацкий вариант, который не был принят на вооружение.
• К-3 — армянский булл-пап на базе АК-74.
• MPi AK-74N — вариант производства ГДР. Выпускались варианты MPi-AKS-74N — со складным прикладом, MPi-AKS-74NK — со складным прикладом и укороченным стволом длиной 317 мм.
• NGM-81 — венгерский вариант.
• PA md. 1986 — румынский вариант. Экспортное обозначение AIMS-74.
• АК-101—105 — экспортная линейка автоматов с различными длинами стволов и под различные патроны, созданной на основе АК-74М.
• Хазри — автомат разработанный для Азербайджана Ижевским заводом на основе АК-74М. Выпускается с 2011 года по российской лицензии.
• Вепр — украинский булл-пап на базе АК-74, разработка заморожена.

Оружие на базе

MPI-KMS-74

• АКС-74У — укороченный автомат для полиции и экипажей бронетехники.
• АК-107/АК-108 — автоматы со сбалансированной автоматикой, взятой из конструкции автомата АЕК-971.
• РПК-74 — ручной пулемёт, разработанный на базе АК-74.

Охолощенный СХП автомат Калашникова АКС-74У (АКСУ, ТОЗ) 5,45×39

Характеристики:

Производитель:	ОАО «Ружья ТОЗ» (г. Тула, Россия)
Калибр:	5,45 мм
Боевой прототип:	автомат Калашникова АКС-74У, АКСУ (СССР / Россия)
Боеприпасы:	светозвуковые патроны 5,45×39
Емкость магазина:	10
Blowback (?):	да
Материал:	корпус — сталь, дерево
Режим стрельбы (?):	полуавтоматический / автоматический
Размеры:	730х70х197 мм
Длина:	730 / 490 мм, ствола — 206 мм
Вес:	2700 г
Особенности:	складной приклад, автоогонь
Комплектация (?):	автомат, магазин, паспорт (инструкция), коробка
Сертификат:

Описание охолощенного автомата Калашникова АКС-74У-СО:

Охолощенный Калашников АКСУ с автоматическим огнем под холостой патрон о «ТОЗ Тульский оружейный завод» сделан из настоящего боевого автомата! Громкость выстрела как у боевого. Отличный шумовой автомат Калашникова.

Охолощенный СХП автомат Калашникова АКСУ-СХ (АКС-74У) — реальное боевое оружие, переделанное для стрельбы светозвуковыми патронами. Автомат Калашникова складной укороченный (АКС74У) пришел на смену АКС74, он имел более короткий ствол, что обеспечивало его мобильность и возможность носить скрытно. Кроме этого, новый автомат Калашникова обладал высокой проникающей способностью пули, отличался хорошей дальностью стрельбы, легкостью в чистке и высокой надежностью.

АКС74У начал поступать на вооружение Вооруженных сил СССР на рубеже 70-80 годов прошлого столетия. Он использовался экипажами боевых машин, орудийных расчетов и десантниками. Сегодня АКСУ стоит на вооружении структур МВД и охранных подразделений. Производился АКСУ на Тульском оружейном заводе — старейшем оружейном предприятии России.

Особенности АКС-74У:

• укороченный в два раза ствол;
• укороченный шток газового поршня;
• крышка ствольной коробки крепится к ствольной коробке в передней ее части при помощи шарнира;
• установлен целик на 350 и 500 метров;
• нет замедлителя темпа стрельбы;
• имеется специальный надульник, который служит расширительной камерой и пламегасителем.

Магазин деактивированного автомат Калашникова АКСУ рассчитан на 10 боеприпасов — к этому обязывает закон об оружии, в соответствии с которым емкость магазина у гражданского оружия не может превышать 10 патронов. Стрельбу можно вести в полуавтоматическом режиме или в режиме «автоогонь». Все механизмы автоматики этого экземпляра находятся в рабочем состоянии. Калибр патронов — 5,45х39 мм. В процессе стрельбы и огонь, и дым из ствола выходят в полном объеме. Данная модификация отличается легкостью загрузки патронов в магазин, при этом имеет довольно мощную отдачу при выстреле.

Суть охолощения этого боевого оружия заключается в следующих изменениях:

• патронник расточен под светошумовой патрон;
• в полости ствола вварены штифты, препятствующие прохождению боевых патронов;
• на затвор наварен вкладыш, затворная рама получила в процессе деактивации втулку;
• внутри ствольной коробки удалена некоторая часть металла;
• в магазин автомата установлен ограничитель.

Процесс сборки/разборки охолощенного автомата полностью аналогичен боевому, внешне автомат ничем не отличается от реального боевого оружия. Основа, корпус оружия и складной приклад изготовлены из металла, цевье выполнено из дерева.

Охолощенный автомат Калашникова АКС-74У может использоваться в процессе съемок видеороликов, будет полезен при обучении разборке/сборке оружия, а также заинтересует всех любителей стрелкового оружия и коллекционеров.

Видеообзор СХП автомат Калашникова АКСУ-СХ (АКС-74У):

Информация о характеристиках, комплектации, внешнем виде и цвете товара носит ознакомительный характер

; они могут быть изменены производителем без уведомления.

Достоинства и недостатки

Распространение АК-74 в мире

К преимуществам АК-74 относят:

• надежность автомата в работе, включая боевые условия;
• простоту производства, освоения и эксплуатации;
• повышение точности и снижение отдачи по сравнению с предшественником.

К достоинствам оружия относят и поддержку современных приспособлений в модернизированной версии АК-74М. Это относится не только к применению различных прицелов, но и к использованию коробчатых магазинов с боковыми вставками, показывающими боезапас.

Из недостатков выделяют отсутствие возможности быстрой замены ствола. Режим стрельбы очередями фиксированной длины добавлен лишь в «сотые» версии автомата. Также ствольная коробка АК-74 не позволяет устанавливать планку Пикатинни.

Это ограничивает применение различных прицелов, приходится использовать крепление «ласточкин хвост», что нарушает центровку оружия и повышает его вес. Отмечают и отсутствие смены режима ведения огня одной рукой, направление выброса гильзы не регулируется, как и рычаг перезарядки.

Автор статьи:
Парпурин Вадим

Принципы действия автоматики

Иногда на короткие автоматы устанавливают оптические прицелы, но это не эффективно

Работа автоматики «укорота» основана на использовании энергии пороховых газов, отводимых из канала ствола. Части и механизмы функционируют по аналогии с автоматами Калашникова ранних моделей, а безопасность системы проверена десятилетиями. Действия автоматики при выстреле:

1. Пороховые газы выталкивают пулю;
2. Остатки газа направляются в камеру и давят на стенку поршня, отбрасываемого вместе с затвором в заднее положение;
3. Канал ствола открывается затвором, стреляная гильза извлекается из патронника и выбрасывается наружу;
4. Возвратная пружина сжимается под действием затворной рамы, ставя курок на взвод;
5. Механизм возврата посылает раму затвора в переднее положение, при этом засылается новый патрон и запирается канал ствола;
6. Шептало автоспуска выводится из-под взвода за счёт движения затворной рамы;
7. Курок становится на боевой взвод и автомат готов к следующему выстрелу.

Стрельба из АКС-74У ведётся патронами 5,45 мм с различными типами пуль. Они предназначаются для поражения живой силы противника, располагающейся открыто или за незначительными препятствиями. Обычно это патроны со стальной оболочкой, покрытой томпаком. Сердечник из стали, между ним и оболочкой находится свинцовая рубашка. Простые патроны не имеют окраски. Иногда используются пули повышенной пробиваемости и бронебойные.

Стрельба ведётся трассирующими пулями, такие патроны внешне отличаются зелёным цветом головной части. Эти пули используются для корректировки огня и целеуказания, ими можно поражать живую силу противника. Бывают бронебойно-трассирующие патроны, но для короткоствольного оружия их применение — непозволительная роскошь. В любом случае, наиболее действенный огонь ведётся короткими очередями по 3-5 выстрелов.

Существует несколько модификаций данного автомата:

• АКС-74УБ -бесшумный вариант для сил специального назначения, часто снаряжается патронами с пулей уменьшенной начальной скорости. Автомат отличается заменой насадки на дульном срезе ствола специальной резьбой для крепления глушителя. Оружие имеет возможность установки подствольного гранатомёта БС-1М, превращаясь в стрелково-гранатомётный комплекс «Канарейка»;
• АКС-74УН2 – ночной вариант, имеет планку для крепления прицела для стрельбы в тёмное время суток.

Недавно инженеры-конструкторы ЦНИИ ТОЧМАШ разработали модель пистолета-пулемёта на базе АКС-74У, обладающую такой же точностью, но с меньшей дальностью стрельбы. Этот вариант значительно легче и имеет возможность установки коллиматорного стрелкового прицела. В будущем планируется перевооружить сотрудников МВД, но так как АКС-74У уже произведены в избытке, они продолжают использоваться. Новыми лёгкими пистолетами-пулемётами вооружаются только силы специального назначения.

Модификации

Автомат Калашникова с 1947 года претерпел множество изменений, количество модификаций во всем мире невозможно посчитать. Связано это с тем, что патент на оружие действует 15 (максимум 25) лет и, не смотря на все претензии и недовольство отечественной оружейки, производить автомат Калашникова могут в большинстве стран мира.

В таблице представлены основные отечественные модификации АК:

Внешний вид	Название модели	Описание	Год создания

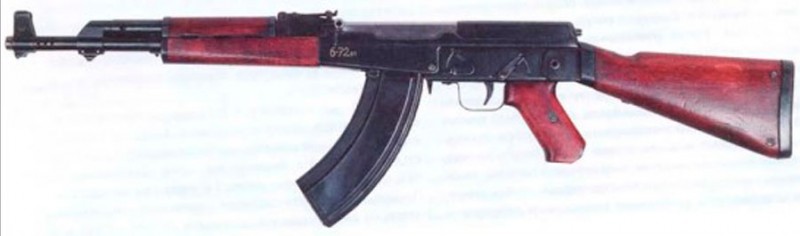

	АК-47	Первый вариант автомата	1947
	АКС	Отличается складывающимся прикладом	1949
	АКМ	Улучшенный вариант АК-47	1959
	АК-74	Разработка под новые боеприпасы	1974
	АКС-74	Со складным прикладом	1974
	АКС-74У	Укороченный вариант	1979
	АК-74м	Модель, совместившая преимущества АК-74, АКС и АК-74Н	1994
	АК-101	Автомат сотой серии	1994
	АК-12	Одна из новейших разработок	2011

Также существует множество иных модификаций, а также дополнительно оснащенных (глушителями, прицелами и пр.) разновидностей моделей из таблицы.

Страйкбольный АК-74М

Отдельно выделим страйкбольную модификацию АК-74М. Не смотря на не боевой характер модели, она во многом схожа с оригиналом в таких характеристиках как надежность, скорострельность и достаточная кучность стрельбы.

Даже вес страйкбольного АК составляет 3 килограмма. Однако оружие является не нарезным, а гладкоствольным, размер магазина АК 74 вмещает 50 шаров. В стандартный комплект могут включаться и дополнительные компоненты.

Данная модель отличается долговечностью, поскольку используются те же материалы, что и при производстве боевого АК. Хотя отдельные элементы могут быть выполнены из пластика с целью уменьшения веса.

Следует учитывать и такие недостатки как недолговечность рожка, аккумулятор низкого качества, выпадывающий шомпол и люфт цевья.

Таким образом, АК-74 является одной из популярных модификаций знаменитого автомата Калашникова. На рынке автоматических винтовок оружие занимает почетное лидирующее место, обгоняя, пусть и за счет множества модификаций и производителей, все прочие модели автоматов.

Автомат отличается высокой безопасностью и надежностью, долговечностью использования, относительно неприхотливым в обращении.

Автомат Калашникова укороченный АКС-74У (СССР)

Автомат Калашникова укороченный АКС-74У

Модифицированный автомат АКС-74УБ в комплекте со съемным глушителем и 30мм подствольным бесшумным гранатометом БС-1 «Тишина»

Калибр

5,45×39 ммДлина : 735 мм (490 мм со сложенным прикладом)Длина ствола : 210 ммВес без патронов : 2,71 кгЕмкость магазина : 30 патроновТемп стрельбы : 650 — 735 выстрелов в минуту

Укороченный автомат АКС-74У был разработан в конце 1970х годов в рамках конкурсной программы «Модерн» на базе штатного автомата АК-74 (в модификации АКС-74 со складным прикладом) специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АК-74 слишком велик. Кроме армии, АКС-74У широко используется в МВД, так как компактен и удобен при перемещении в автомобиле и при действиях в помещениях. По этой же причине, а также потому что его легко спрятать в сумке или под одеждой, АКС-74У популярен среди различных служб охраны высокопоставленных государственных лиц, а также среди бандитов. Специально для сил и подразделений специального назначения был разработан вариант АКС-74УБ, у которого штатная дульная насадка заменена резьбой для крепления глушителя (как правило используется прибор для бесшумной стрельбы ПБС-4), а под автомат может монтироваться специальный 30мм гранатомет БС-1. Ряд модификаций может иметь боковую планку для крепления ночных и дневных прицелов.

По своим габаритам и массе, а также тактической нише АКС-74У близок к пистолетам-пулеметам (ПП), однако в силу применяемого промежуточного патрона и механизмов штатного автомата считается все-таки укороченным автоматом, а не ПП. К достоинствам АКС-74У относятся высокая мобильность в стесненных условиях (помещения,салон автомобиля), возможность скрытого ношения, довольно высокая пробивная способность патрона. Недостатки — малая прицельная дальность стрельбы (при довольно большой убойной дальности полета пули), невысокое останавливающее действие пули, склонность к быстрому перегреву при стрельбе.

С точки зрения тактической ниши АКС-74У в целом аналогичен таким зарубежным компактным автоматам, как Colt CAR-15 Commando, SIG SG-552 или Heckler-Koch HK-53.

В СССР и России основным производителем автоматов АКС-74У был Тульский оружейный завод (ТОЗ). Примерно в 1997 или 1998 году производство автоматов АКС-74У на ТОЗ было закончено, и в настоящее время в России эти автоматы не выпускаются. Вместо них как правило используются укороченные автоматы Калашникова АК-105 того же калибра.

АКС-74У создан с максимальной унификацией по узлам и деталям с автоматами АК-74 / АКС-74. Он отличается от АКС-74 в следующем: укорочен в 2 раза ствол с соответственно передвинутой назад газовой каморой, укорочен шток газового поршня; установлен специальный надульник, служащий расширительной камерой (для надежного функционирования газового двигателя автоматики) и пламегасителем; крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части; целик перекидной, с установками на 200 и 400 метров, закреплен на крышке ствольной коробки. Все механизмы, органы управления и общее устройство АКС-74У аналогичны устройству автомата АКС-74.

Навигация
