«одна цель

Состав

Дивизионный комплект ЗРК «Тор-М2» включает три огневые батареи (суммарно 12 боевых машин).

Станция обнаружения целей (СОЦ)

Когерентно-импульсная радиолокационная станция кругового обзора решает задачи обнаружения воздушных целей и выдаёт их координаты местонахождения. Станция оборудована системой опознавания «свой-чужой». Работает в сантиметровом диапазоне волн с частотным управлением по углу места лучом. Одновременно может производиться обзор угла места сразу тремя лучами, очерёдность устанавливается с помощью ЭВМ. Каждый луч имеет ширину 4° по углу места и 1,5° по азимуту. Один луч способен перекрыть сектор в 32° по углу места. В основном режиме темп просмотра зоны обнаружения составляет три секунды, при этом нижняя часть зоны сканируется два раза. Дополнительно, имеется режим обзора тремя лучами с темпом в 1 секунду. Отметки с координатами обнаруженных целей завязываются в трассы.

Всего станция обнаружения целей может завязать 10 трасс по 24 обнаруженным целям.Цели с векторами скорости, номерами трасс, степенью опасности и номером луча, в котором находится цель, отображаются на индикаторе командира боевой машины. При наличии сильных пассивных помех имеется возможность бланкирования проблемного участка обзора и ввода в ЭВМ координат цели с помощью ручного наложения маркера и ручного съёма координат. Максимальные ошибки при определении координат не превышают половину разрешающей способности станции обнаружения целей. Разрешающая способность: не хуже 1,5—2° по азимуту, 4° — по углу места и 200 метров — по дальности. Вероятность обнаружения самолёта типа F-15 на высоте от 30 до 6000 метров и дальности 25—27 км составляет 80 %. Беспилотные летательные аппараты обнаруживаются на дальности от 9 до 15 км с вероятностью 70 %. Вертолёты, находящиеся на земле, с включенными винтами на дальности 6—7 км могут быть обнаружены с вероятностью 40—70 %, зависшие в воздухе на расстоянии 13—20 км — 60-80 %, при осуществлении подскока на высоту 20 м при дальности 12 км — не ниже 60 %. Для своевременного обнаружения целей используется защита от противорадиолокационных ракет.

Станция наведения (СН)

Когерентно-импульсная радиолокационная станция предназначена для обнаружения и автосопровождения одной цели по трём координатам с помощью моноимпульсного метода, и наведения одной или двух ракет на цель после запуска. Работает в сантиметровом диапазоне волн. Конструкция РЛС представляет собой малоэлементную фазированную антенную решётку, способную формировать луч шириной 1° по углу места и азимуту. Станция наведения обеспечивает электронное сканирование и поиск цели с секторе 3° по азимуту и 7° по углу места. Через единый передатчик антенной решётки осуществляется передача на борт команд наведения, кроме того, осуществляется одновременное определение координат цели и наводимых на неё ракет. Среднеквадратическая ошибка при сопровождении ЗУР не превышает 2,5 метра, при автосопровождении истребителей — не более 7 метров по дальности и 30 м/с по скорости. Разрешающая способность: не хуже 1° по азимуту и углу места, 100 метров — по дальности.

ЗУР 9М330

В пусковом контейнере боевой машины располагаются зенитные управляемые ракеты 9М330. Антенное и пусковое устройства составляют единую конструкцию, вращающуюся относительно вертикальной оси. ЗУР 9М330 выполнена по конструктивной схеме «утка». Во время старта ракеты выбрасываются катапультным устройством из пускового контейнера со скоростью 25 м/с, затем раскрываются складные крылья. Для склонения ракеты на заданный угол у основания аэродинамического руля установлен специальный газогенератор. В зависимости от необходимого поворота руля перекрываются газоходы, ведущие к соплам. На высоте 16—21 м включается двигатель и через 1,5 км ракета набирает скорость 700—800 м/с. На дальности 250 метров включается режим командного наведения. В зависимости от скорости сближения с целью в целях оптимального уничтожения со станции наведения на борт ЗУР передаются значения задержки взрывателя. При действии на малых высотах имеется возможность селекции поверхности и срабатывания взрывателя при контакте с самой целью. В ракете используется твердотопливный ракетный двигатель.

Модификации

• ЗК95 «Кинжал» — морской вариант, оборудованный ракетой 9м330-2, по классификации NATO – SA-N-9.
•  9К331 «Тор-М1» (1991) — установлен второй целевой канал, повысилась территория поражения целей, передвигающихся на малых высотах, и возникла возможность соединения с батарейным унифицированным командным пунктом 9С737 Ранжир. Довольно сильно поменялась аппаратура. Экипаж стал состоять из трех человек. Станция обнаружения оснащена цифровой трехканальной системой обработки сигналов, что повышает защиту от помех. Новый усилитель увеличивает увеличенную чувствительность. Общее число распознаваемых и обнаруживаемых целей повысилось до 48.
•  На основе БМ 9А331 состоялась разработка БМ 9А331-1, в ней установилось новое шасси.
•  «Тор-М1ТА» — модифицированный 9К331 на основе колесной базы. Антенно-пусковой пост базируется на полуприцепе, а аппаратная кабина – на автомобиле Урал-5323
•  «Тор-М1Б» — модифицированный буксируемый 9К331. Оборудование базируется на колесных полуприцепах.
•  «Тор-М1ТС» — стационарный вариант 9К331
•  «Тор-М1-2У» — модернизация  Тор-М1-2У, созданная в целях замены «Тор-М1», «Тор» и «Оса». Первая партия поступила на вооружение в ЮВО осенью 2012 года.
•  ЗРК «Тор-М2» — в 2008–2009 годах создавались новые комплексы противовоздушной обороны, включая перспективный ЗРК «Тор-М2». Сейчас его производство осуществляется на Ижевском электромеханическом заводе «Купол». Увеличена эффективность защиты от массированных налетов средств воздушной атаки при радиоэлектронном и огневом противодействии.
•  «Тор-М2Э» (9К332МЭ) — ЗРК с боевой машиной на базе гусеничного шасси. Оборудован ракетным зенитным модулем 9М334 с четырьмя управляемыми ракетами 9М9331.
•  «Тор-М2К» (9К332МК) – ЗРК с боевой машиной на базе колесного шасси. Разработка Белоруссии. Оборудован ракетным зенитным модулем 9М334 с четырьмя управляемыми ракетами 9М9331.
•  «Тор-М2КМ» (9К331МКМ) – вариант в модульном исполнении, предназначенный для базирования на разнообразных видах шасси. Оборудован ракетным зенитным модулем  9М334 с четырьмя управляемыми ракетами 9М9331 и боевым автономным модулем 9А331МК-1
•  «Хунци-17» — пиратская копия, произведенная в КНР. Изготовлена на основе приобретенных  комплексов «Тор-М1», после того как Минобороны РФ отказало КНР в лицензии.

История создания

Работы по созданию дивизионного автономного самоходного ЗРК «Тор» начались в НИЭМИ в соответствии с Постановлением ЦК КПСС и СМ СССР, от 4 февраля 1975 года. Научно-исследовательская работа (НИР) по заданной тематике исследований носила кодовое название «Тор» (заказ 038). Ответственным исполнителем от головной организации был назначен И. М. Дризе. В 1975 году было выдано тактико-техническое задание, а в 1976 году — защищён эскизно-технический проект. Главный конструктор ЗРС «Тор» — В. П. Ефремов. Комплекс принят на вооружение 19 марта 1986 года.

Задействованные структуры

В разработке и производстве комплексов «Тор» были задействованы следующие структуры:

• Комплекс в целом — Научно-исследовательский электромеханический институт, Москва (разработка);Машиностроительный завод имени М. И. Калинина, Свердловск, Свердловская обл. (производство),Марийский машиностроительный завод, Йошкар-Ола, Марийская АССР (производство);
• Боевая машина — Ижевский электромеханический завод, Ижевск, Удмуртская АССР (производство);
• Ракета — МКБ «Факел», Химки, Московская обл. (разработка);
• Бортовая аппаратура ракет — Ижевский электромеханический завод, Ижевск, Удмуртская АССР (производство);
• Пусковая установка и транспортно-заряжающая машина — Государственное конструкторское бюро компрессорного машиностроения, Свердловск, Свердловская обл. (разработка);
• Гусеничное шасси — Мытищинский машиностроительный завод, Мытищи, Московская обл. (производство);
• Приводы — ВНИИ «Сигнал», Ковров, Владимирская обл. (разработка); Люберецкий завод сельскохозяйственного машиностроения им. А. В. Ухтомского, Люберцы, Московская обл. (производство);
• Системы ближней локации — Научно-исследовательский институт электронных приборов, Новосибирск, Новосибирская обл. (разработка);
• Работы по монтажу, настройке, проведению испытаний и вводу в эксплуатацию стационарных объектов для полигонных испытаний комплекса — Строительно-монтажное управление № 304, Кунцево, Московская обл. (строительство).
• Гусеничный тягач — Минский тракторный завод, Минск, Белорусская ССР (разработка/производство);

Литература

Описание конструкции

Основным режимом работы комплекса «Тор» является отдельная работа каждой батареи, однако имеется и режим централизованного управления начальником ПВО дивизии или командира зенитно-ракетного полка. Вероятность поражения одной ракетой цели типа «самолёт» составляет от 30 до 77 %, вертолёты поражаются с вероятностью 50—88 %, беспилотные летательные аппараты — 85—95 %. Обеспечивает защиту от целей, перемещающихся на скоростях до 700 м/с, на удалённости от 0,5 до 12 км и на высотах от 10 м до 6 км. Перевод из походного в боевое положение занимает до 3 минут. Время реакции комплекса — 8—12 секунд.

Огонь на марше

«Тор-М2» является представителем нового поколения средств ПВО малой дальности. Он предназначен для прикрытия наземных частей от ударов крылатыми, баллистическими и противорадиолокационными ракетами. Помимо этого, комплекс способен перехватывать вражеские авиабомбы, БПЛА, вертолёты, самолёты, в том числе выполненные по технологии «стелс».

«Отличается повышенной эффективностью отражения массированных налётов современных средств воздушного нападения в условиях огневого и радиоэлектронного противодействия… Зенитный ракетный комплекс может работать как в ручном, с участием операторов, так и полностью автоматическом режиме, одновременно сопровождать до 24 воздушных целей», — говорится в материалах Минобороны РФ.

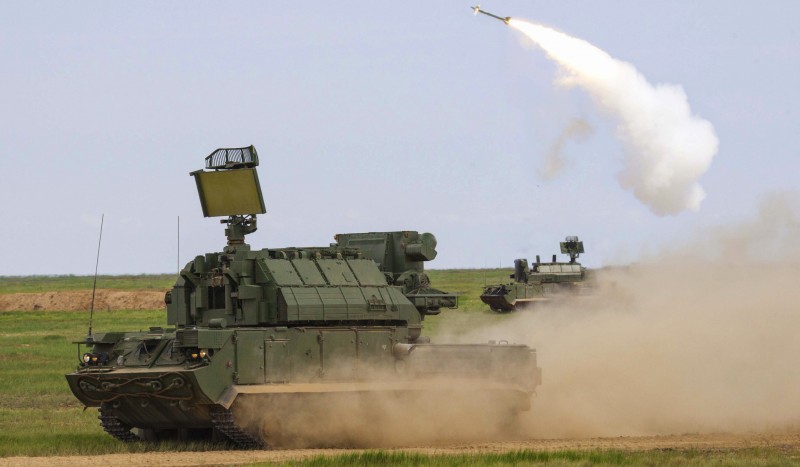

• Пуск ракеты комплекса «Тор-М2»

На полигонных боевых пусках «Тор-М2» продемонстрировал способность эффективно поражать цели на высоте от 15 м до 10 тыс. м и дальности от 3 до 12 км. ЗРК может одновременно обстреливать до четырёх объектов. На театре военных действий расчёты комплекса используются для защиты войск первого эшелона.

«Тор-М2» — единственное средство ПВО в мире, способное вести огонь на марше, что позволяет быстрее перебрасывать войска. До появления этого ЗРК колонны военной техники должны были делать кратковременную остановку.

Кроме того, расширяет боевые возможности «Тор-М2» уникальная зенитная ракета 9М338К, превосходящая по характеристикам зарубежные аналоги. Боеприпас был разработан в стенах Государственного машиностроительного конструкторского бюро «Вымпел» имени И.И. Торопова (входит в корпорацию «Тактическое ракетное вооружение»).

Также по теме

Радиолокационный купол и радиоэлектронный удар: как работают новейшие российские средства РЭБ

В Подмосковье российские военнослужащие применили на занятиях комплексы радиоэлектронной борьбы (РЭБ) «Борисоглебск-2», ‹Инфауна» и…

«Дальность её (9М338К. — RT) полёта позволяет комплексу «Тор-М2» прикрывать войска по фронту 20 км. В этом секторе мы сбиваем всё, что шевелится. В том числе малоразмерные, маневрирующие, скоростные цели. Там, где раньше надо было держать две боевые машины, теперь достаточно поставить одну», — рассказал Елецкий.

По словам разработчика, высокая точность и дальность 9М338К была достигнута в основном благодаря оригинальной аэродинамической схеме. Инженеры значительно облегчили ракету, отказавшись от больших несущих плоскостей. Кроме того, специалисты КБ «Вымпел» реализовали новый способ вывода боеприпаса из пусковой установки — 9М338К вылетает с помощью газогенераторов (ранее использовалась технология катапультного старта).

«В итоге новая ракета стала более стройной, изящной, манёвренной, а боекомплект увеличился вдвое. Кстати, никто тогда не мог даже подумать, что в машине можно разместить столько ракет (16 единиц. — RT)», — пояснил Елецкий.

По мнению конструктора, по совокупности боевых возможностей у «Тор-М2» по-прежнему нет аналогов.

В сентябре прошлого года Минобороны РФ и ИЭМЗ «Купол» заключили два долгосрочных контракта на поставку «Тор-М2» и его арктической версии «Тор-М2ДТ», выполненной на шасси двухзвенного гусеничного тягача-вездехода ДТ-30 «Витязь». Стоимость обоих соглашений в сумме составляет почти 100 млрд рублей. По их условиям российская армия будет получать ЗРК до 2027 года.

В настоящее время «Тор-М2» в различных модификациях стоит на вооружении арктических подразделений, Балтийского флота, войск Западного и Восточного военных округов. За рубежом этот ЗРК эксплуатируется в Белоруссии и Армении. В прошлом году гендиректор «Рособоронэкспорта» Александр Михеев заявил, что ведомство получило несколько новых заявок от иностранных заказчиков.

РЛС П-15 и П-19

С помощью этих систем ПВО РФ выявляются низколетящие цели. Они состоят на вооружении с 1955 года. Этими РЛС комплектуют артиллерийские, радиотехнические и зенитные формирования, пункты управленческих и оперативных звеньев ПВО. Станция транспортируется с помощью одного автомобиля с прицепом. РЛС производят развертывания в течение десяти минут. Станция работает в когерентно-импульсном и амплитудном режимах.

РЛС П-15

Посредством РЛС П-19 осуществляют разведку на средних и малой высотах. Затем полученная информация передается в командный пункт. Эта РЛС представляет собой подвижную двухкоординатную радиолокационную станцию, для перевозки которой используют два автомобиля. Первый используется для перевозки индикаторной, приемопередающей аппаратуры, средств для защиты от помех, тогда как второй – антенно-поворотного устройства и агрегатов, обеспечивающих электропитание системы.

Новейшие ЗРК «Тор-М2У» и «Тор-М2Э» на вооружении армии РФ

«Тор-М2У» стал дальнейшим витком развития ЗРК систем «Тор». Данные боевые машины выпускаются на двух типах шасси:

• 9А331МУ на гусеничном шасси;
• 9А331МК на колёсном шасси.

В системе обнаружения целей теперь используется новейшая оптико-электронная система. Мощные современные процессоры способны одновременно отследить 48 целей, распределив их по степени опасности. Одновременно комплекс может атаковать до 4 целей, используя для этого до 8 ракет. Хотя ракеты, которые применяются на новом комплексе «Тор-М2» остались такими же, как и на «Тор-М1», за счет использования новейшей электроники, удалось повысить дальность поражения целей.

В настоящее время идёт активная замена зенитных систем «Тор» старого поколения новыми «Тор-М2». Кроме того, эти системы активно покупаются зарубежными государствами. Так как зенитно-ракетные комплексы «Тор» нового поколения являются новейшими разработками в своём классе, их производство будет вестись на протяжении нескольких последующих десятилетий.

Состав

• Боевая машина 9А330. Основа ЗПРК – это боевая машина. Она оборудована станциями наведения и обнаружения целей, пусковой установкой, электронно-вычислительной машиной, системой навигации и топопривязки, стартовой автоматики, системой жизнеобеспечения и газотурбинным агрегатом. Все эти составляющие монтируются на гусеничное шасси «Объект 355». Ракеты 9М330 запускаются вертикально в целях безопасности от попадания осколков бомб и снарядов и неблагоприятной погоды.
• Станция обнаружения целей. Когерентно-импульсная РЛС панорамного обзора ищет воздушные цели, а затем определяет их координаты. Присутствует система «свой-чужой». Функционирует в сантиметровом диапазоне с частным управлением по углу места лучом. Его обзор может производиться тремя лучами одновременно, их очередь определяется по ЭВМ.
• Вся необходимая информация о цели появляется на индикаторе командира БМ. Если есть значительные помехи, то проблемный участок обзора может бланкироваться, и затем с применением ручных съема координат и наложения маркера в компьютер вводятся координаты. Набольшие ошибки в процессе идентификации координат не могут быть больше половины разрешающей способности станции обнаружения целей. Возможность обнаружения, к примеру, самолета F-15, пролетающего на расстоянии 25-27 км и высоте от 30 до 6000 метров равняется 80%. В целях оперативного нахождения целей действует защита от противорадиолокационных ракет.
• Станция наведения. Когерентно-импульсная РЛС применяется в обнаружении и последующем автосопровождении цели по трем координатам посредством моноимпульсного метода, и наведения до двух ракет на цель после запуска. Функционирует в сантиметровом диапазоне. Ее конструкция – это фазированная малоэлементная антенная решетка. С помощью передатчика антенной решетки команды наведения приходят на борт и в то же время определяются координаты цели и нацеленных на нее ракет.
• ЗУР 9М330. Зенитные управляемые ракеты 9М330 находятся в пусковом контейнере. Пусковое и антенное устройства представляют собой единую конструкцию, вращение ее происходит по вертикали. Данная модификация изготовлена по схеме «утка». Когда происходит старт, ракеты вылетают с помощью катапульты, после чего раскрываются складные крылья. С той целью, чтобы ракета была направлена на заданный угол, в машине имеется газогенератор. На дальности 250 метров срабатывает режим командного наведения. Пропорционально скорости сближения для оптимального уничтожения на ракеты передается информация о задержке взрывателя. На малой высоте возможно срабатывание взрывателя при прикосновении с целью и селекция поверхности. Ракеты оборудованы твердотопливным двигателем.

Место в организационно-штатной структуре

Оценка проекта

Модификации

История создания ЗРК «Тор-М2У»

Создание тактического ЗРК начались в 1975 году после выхода соответствующего постановления Совмина СССР. Разработка велась в Научно-исследовательском электромеханическом институте. Именно здесь создавались такие знаменитые комплексы, как ЗРК «Оса», «Круг». В 1976 году на свет появился эскизный проект нового зенитного комплекса. Параллельно шли работы над созданием модификации для военно-морского флота (ЗРК «Кинжал»). В 1986 году комплекс был принят на вооружение, началось его серийное производство. Он получил название «Тор».

Почти сразу после принятия комплекса на вооружение началась его модернизация. Уже в 1989 году стартовали испытания машины, получившей индекс «Тор-М1». В 1991 году ее приняли на вооружение.

От базовой модели она отличалась наличием второго целевого канала и более эффективной боевой частью ракеты. Ракеты разместили в специальных алюминиевых транспортно-пусковых контейнерах. На машину была установлена новая бортовая вычислительная система, станция обнаружения «Тор-М1»стала более эффективной и более защищенной от помех. Экипаж комплекса «Тор-М1» сократили до трех человек.

Были созданы колесная, гусеничная, буксируемая и стационарная модификации комплекса «Тор-М1». Самой совершенной является модификация «Тор-М1-2У», поступившая в войска в 2012 году.

Одновременно шли работы над еще более совершенным комплексом – «Тор-2М», машиной нового поколения, особо эффективной при отражении массированных воздушных атак в условиях радиоэлектронного противодействия. В 2012 году на вооружение был принят «Тор-М2У», по некоторым своим характеристикам аналогов в мире он не имеет.

В 2020 году на Ижевском электромеханическом начали серийно выпускать два новых комплекса — ЗРК «Тор-М2У» и «Тор-М2Э(К)» для поставок на экспорт. Разница между ними невелика: «Тор-М2Э(К)» имеет колесное шасси, а «Тор-М2У» — гусеничное.

Зенитно-ракетный комплекс «Тор-М2У» участвовал в параде на Красной площади, а в 2020 году его уже начали осваивать в частях ПВО. Планируется, что «Тор-М2У» полностью заменят давно устаревшие ЗРК «Оса». Правда, сроки этой замены неизвестны.

Сейчас ведутся работы над модульным вариантом комплекса («Тор-М2КМ»). По своим характеристикам он не будет уступать другим модификациям, но при этом его можно будет установить на любую гусеничную или колесную машину.

Устройство ЗРК «Тор-М2У»

«Тор-М2У» — тактический ЗРК нового поколения, предназначенный для защиты воинских частей, а также объектов промышленности и инфраструктуры от ударов с воздуха. Он эффективен против высокоточного оружия, беспилотных летательных аппаратов, крылатых ракет, современных самолетов и вертолетов.

«Тор-М2У» может обнаруживать одновременно более 40 целей, определять самые опасные из них, одновременно вести огонь по четырем из них. Его можно использовать для борьбы с массированными атаками современных средств воздушного нападения. Технические характеристики зенитных ракет комплекса позволяют эффективно бороться против малоразмерных и высокоманевренных целей. «Тор-М2У» может успешно работать в составе системы ПВО, но может применяться и автономно.

На каждой машине установлена станция обнаружения целей (СОЦ), станция наведения и сопровождения ракет и целей, система навигации и привязки к местности, автономная система для электрического питания и восемь зенитных ракет в двух пусковых контейнерах.

Станция обнаружения целей, установленная на комплексе «Тор-М2У», работает в сантиметровом диапазоне волн, оснащена системой распознавания «свой — чужой», обеспечивает работу комплекса во время движения. Система имеет высокую степень защищенности от помех, может обнаруживать более 40 целей на расстоянии до 32 километров. Из них выделяются десять наиболее опасных, которые выдаются на монитор командиру машины. То есть, машина сама подсказывает экипажу очередность обстрела воздушных целей. Основным отличием «Тор-М2» от «Тор-М1» является модернизация станции обнаружения целей. Модернизированная станция может обнаруживать цели с малой площадью рассеивания (ЭПР), то есть, летательные аппараты, созданные с использованием технологии «стелс». Кроме того, СОЦ на «Тор-М2» имеет более высокий уровень помехозащищенности, чем на своем предшественнике.

РЛС сопровождения ракет и целей может сопровождать сразу четыре воздушных объекта и наводить на них шесть зенитных ракет. В конструкции этой РЛС использована пассивная фазированная антенная решетка с высокой степенью защиты от радиоэлектронных помех. Она также работает в сантиметровом волновом диапазоне. В комплекс сопровождения целей также входят оптоэлектронные средства сопровождения воздушных объектов. Обычно их применяют при слишком высоком уровне помех.

Каждый комплекс оборудован системами навигации и привязки к местности, а также специальной системой связи.

Зенитно-ракетный комплекс «Тор-М2У» вооружен 8 зенитными управляемыми ракетами (ЗУР) 9М331, разработанными в МКБ «Факел». Ракеты этого конструкторского бюро стоят на всех машинах семейства «Тор».

9М331 представляет собой одноступенчатую твердотопливную ракету, созданную по аэродинамической схеме «утка». После старта ракета выбрасывается из контейнера специальной катапультой со скоростью 25 м/с, на высоте двадцати метров включаются маршевые двигатели, которые могут разогнать ракету до скорости 700-800 м/с на дистанции в полтора километра. Наведение ракеты на цель начинается на дистанции 250 метров. Боевая часть ракеты – осколочно-фугасного типа.

Ракета оборудована складными крыльями, которые раскладываются сразу после старта. На ней установлен активный радиовзрыватель, 9М331 может самоликвидироваться автоматически или по сигналу оператора.

Восемь ракет находятся в двух транспортно-пусковых контейнерах 9Я281. Антенные комплексы и пусковые устройства образовывают единый комплекс, который вращается на 360 градусов. Каждая ракета оборудована катапультой, старт – вертикальный. После старта происходит отклонение ракеты в необходимую сторону и под нужным углом. Достигается это с помощью специального газогенератора, сопла которого находятся у основания аэродинамических рулей. Величина отклонения заносится оператором в автопилот ракеты.

В состав комплекса входит несколько обслуживающих машин. Заряжающая машина на базе автомобиля «Урал-4320» имеет один боекомплект (восемь ракет), оснащена погрузочными устройствами (краном со специальным манипулятором). С его помощью извлекаются пустые пусковые контейнеры и устанавливаются новые. Процесс перезарядки занимает восемнадцать минут.

Есть и другие типы заряжающих машин. Также существуют машины технического обслуживания четырех и шестнадцати ЗРК «Тор-М2У».
