Баллистическая ракета РС-24 «Ярс»

Модификация ЗРК «Оса-АКМ»

Следующая модернизации зенитно-ракетного комплекса получила название «Оса-АКМ». Данная модификация была принята на вооружение в 1980 году. Основным отличием модификации «АКМ» были повышенные возможности для борьбы с военными вертолётами. Так как, начиная с конца 1970-х годов военные вертолёты стали массово оснащаться противотанковыми ракетами, комплекс пришлось дорабатывать в соответствии с этими нюансами.

ЗРК «Оса-АКМ» мог вести эффективный огонь не только по движущимся, но и по «зависшим» в воздухе целям. Ракеты комплекса получили модернизированный взрыватель, после установки которого цели можно было поражать практически на нулевых высотах. При этом расстояние до цели не должно было быть менее 2 км. Максимальная дальность поражения составляла до 6,5 км.

Как отличить осу от пчелы

Но отличить их друг от друга довольно просто. Пчела более толстая и густо покрыта волосками.

Оса более стройная, с гладким брюшком, раскрашенным яркими полосками.

Шершень очень похож на осу, но в несколько раз крупнее. Осы ни когда не бывают таких размеров.

В большинстве случаев после укуса осы на коже остаётся небольшая ранка, это место немного опухает, болит и начинает чесаться. Через некоторое время все эти симптомы бесследно проходят, часто даже без принятия каких-либо мер. Например, мы в детстве, бегая босиком по траве в деревне у бабушки, частенько наступали на ос и они больно жалили и иногда даже по несколько раз. Обычно промоешь ранку холодной водой, недолго поморщишься, поохаешь и побежал дальше по своим делам. Взрослым об этом даже не говорили, совершенно не придавая значения такому происшествию.

Тем не менее, я думаю стоит принять хотя бы минимальные меры чтобы не осложнять последствия укуса.

Сложности при разработке ЗРК «Оса»

Разработка ЗРК «Оса» в СССР тоже продвигалась довольно медленно. Назначенные КБ и НИИ не справлялись с поставленными задачами. Одни главные конструкторы, отвечающие за разработку разных узлов, сменивались другими, но и такая мера не помогала.

Осенью 1964 г. назначили нового разработчика, которым стал ЗУР-МКБ «Факел». Тогда главным конструктором этого предприятия был Грушин. Разработка плавающего самоходного шасси тоже была передана другому предприятию – Брянскому автомобильному заводу.

Главным конструктором ЗРК стал Ефремов, директор НИЭИ Минрадиопрома СССР.

После столь масштабной перестановки, создание ЗРК «Оса» пошла куда успешнее и в 1970 году на Эмбинский полигн поступил первый прототип комплекса. Там он успешно прошел все испытания.

Осенью 1971 года ЗРК передали на вооружение армии СССР, а через год он поступил на вооружение ПВО Сухопутных войск. Общественность впервые увидела ЗРК «Оса» на военном параде, проходящем в ноябре 1975 года на Красной площади в Москве.

Описание и характеристики ЗРК «Оса»

ЗРК «Оса» способен самостоятельно следовать за мотострелковыми и танковыми дивизиями в разных погодных условиях. Благодаря уникальной конструкции шасси он получил прекрасную плавучесть и видимость. Также он отличается высокой эффективностью и имеет хорошую защиту от помех.

Состав мобильного самоходного ЗРК «Оса»:

• Заряжающая машина.
• Машина 9А33Б, оснащенная средствами наведения и пуска ракет.
• Системы разведки.
• Управляемая ракета 9М33.

Как заряжающая, так и боевая машины располагаются на плавающих шасси БАЗ-5937. Это трехосное шасси имеет отличную проходимость в условиях бездорожья и может преодолевать водные преграды. К тому же, оно оборудовано следующими устройствами:

• Навигацией.
• Генератором отбора мощности.
• Системами жизнеобеспечения.
• Системы электроснабжения.

Этот комплекс, кроме того, что способен передвигаться самостоятельно, может транспортироваться на железнодорожном транспорте или грузовых самолетах ИЛ-76. Мощный двигатель обеспечивает ЗРК «Оса» максимальную скорость до 80 километров в час по шоссе. По грунтовым дорогам комплекс передвигается со скоростью до 55 километров в час.

При необходимости, ЗРК может пылить со скоростью до 10 километров в час. В таком случае, двигатель обеспечивает работу специального водомета. Что касается шасси, то оно способно буксировать прицепы до 7 200 килограмм.

За обнаружение воздушных целей противника отвечает мощная радиолокационная станция. Она обнаруживает воздушные цели, находясь как в движении, так и на месте. К тому же, ЗРК может идентифицировать цели по принципу «свой – чужой».

Серийное производство зенитно-ракетного комплекса «Оса» проходило на двух предприятиях:

• Ижевский электромеханический завод отвечал за производство самой боевой машины.
• Кировский машиностроительный завод отвечал за производство зенитных управляемых ракет.

Стоит отметить, что до 1975 года ЗРК «Оса» производилась без серьезных модернизаций. И только в этом году на вооружение Сухопутных войск поступил модернизированный ЗРК «Оса-АК». Произошли следующие изменения:

• Вместо 4 ракет 9М33 появилось 6 ракет модификации 9М33М2.
• Увеличилась зона поражения. Теперь комплекс мог поражать самолеты, скорость которых достигала 500 метров в секунду (базовая модель могла сбивать самолеты только если их скорость не превышала 420 метров в секунду).
• Поменялось место размещения радиоэлектронной аппаратуры. Ее большую часть поместили на новой элементной базе. Благодаря такому нововведению удалось уменьшить вес комплекта, повысить общую надежность и снизить энергопотребление.
• Ракеты с новыми взрывателями. Их конструкция изменилась, что позволило уменьшить минимальную высоту поражения целей с 50 метров до 25 метров.

Как видите, модернизированный ЗРК существенно превосходил базовую модель по вышеперечисленным характеристикам.

Описание конструкции

ЗРК «Оса» — это средство ПВО малой дальности, которое способно поражать практически любые воздушные цели на высотах от 50 до 5 тыс. метров на дальности до 10 км даже в условиях значительного радиоэлектронного противодействия противника. Кроме того, комплекс имеет хорошую автономность, проходимость, его время развертывания составляет всего лишь 5 минут.

В состав комплекса входят следующие боевые элементы:

• Боевая машина (БМ) 9А33Б, на которой размещены средства наведения, разведки и пуска ракет;
• Зенитная управляемая ракета (ЗУР) 9М33.

https://youtube.com/watch?v=FfK1fPBIzOc

Для полноценного функционирования комплекса также необходимы следующие технические средства:

• машина для технического обслуживания;
• юстировочная машина;
• транспортно-заряжающая машина;
• контрольно-испытательная подвижная станция;
• машина группового ЗИП;
• комплект наземного оборудования.

Основным вооружением комплекса является зенитная ракета 9М33. Она выполнена по классической схеме «утка», оснащена твердотопливным двигателем, радиокомандной системой наведения и осколочной боевой частью. Неконтактный взрыватель производит подрыв БЧ в пяти метрах от выбранной цели. В хвостовой части ЗУР находятся трассеры для ее сопровождения оптическим визиром. Комплекс может выпускать две ракеты по наиболее приоритетным целям с интервалом 3-5 с.

Вес боевой части ракеты 9М33 составляет 15 кг, общая масса – 128 кг, а ее средняя скорость составляет 500 м/с. Перед пуском ЗУР не нужно проводить предстартовую подготовку, при поражении цели ракета выходит на нее сверху, что значительно уменьшает вероятность ошибки.

Транспортно-заряжающая и боевая машины комплекса выполнены на базе трехосного шасси БАЗ-5937. Это обеспечивает им отличный уровень проходимости и мобильности. Шасси комплекса может преодолевать водные препятствия, используя для этого водометы. Также боевая машина имеет системы навигации, топопривязки, электроснабжения и связи, что и обеспечивает комплексу высокий уровень автономности. Размеры и вес элементов комплекса позволяют транспортировать его самолетом Ил-76 или по железной дороге.

Станция обнаружения целей ЗРК «Оса» довольно надежно защищена от помех. Это РЛС кругового обзора, стабилизированная в горизонтальной плоскости, которая вращается со скоростью 33,3 оборота в минуту. Антенна РЛС способна обнаружить вражеский истребитель, летящий на высоте 5 тыс., на дистанции 40 км. Маловысотные цели (50 метров) могут быть обнаружены на расстоянии 27 км.

Транспортно-заряжающая машина способна обеспечить транспортировку и заряжание 12 зенитных ракет.

Серийное производство ЗРК «Оса» было налажено на Ижевском электромеханическом заводе, там делали боевые машины комплекса. Зенитную ракету для него изготавливали на Кировском машиностроительном заводе.

В 1975 году на вооружение был принят новый модернизированный комплекс, он получил название «Оса-АК». Боевая машина данной модификации получила шесть ракет 9М33М2 (вместо четырех 9М33 у базовой версии комплекса), кроме того, «Оса-АК» отличалась от своего предшественника более продвинутыми характеристиками.

При создании радиоэлектронной аппаратуры «Осы-АК» была использована новая элементарная база, что значительно уменьшило ее габариты и повысило надежность работы. Был доработан счетно-решающий прибор, улучшена защищенность электронного оборудования от помех.

Благодаря внесенным усовершенствованиям, повысился уровень эффективности комплекса: он способен сбивать цели типа истребитель на высоте 50 метров с вероятностью 0,35-0,4, а на высоте более 100 метров – 0,42-0,85. Также была увеличена зона поражения комплекса и его способность бороться с высокоскоростными целями.

ЗРК «Оса», (а также «Оса-АК» и «Оса-АКМ») стояли на вооружении зенитных полков мотострелковых дивизий. В каждый такой полк входило пять зенитно-ракетных батарей и полковой командный пункт. В составе одной батареи находилось четыре комплекса «Оса» и командный пункт. Получалось, что каждый полк располагал двадцатью боевыми машинами с 80 ракетами, постоянно готовыми к бою. Если же полк был вооружен модификациями «Оса-АК» или «Оса-АКМ», то количество ЗУР увеличивалось до 120 штук – весьма серьезная сила.

Боевое применение

• Боевые действия на юге Ливана в начале 1980-х годов (на стороне Сирии).
• Осенью 1981 года бойцами Полисарио (Западная Сахара) были сбиты воздушный командный пост и истребитель Марокко.
• Вооруженный конфликт в Анголе (1987-1988).
• Захват и вывоз ЗРК с территории Кувейта спецподразделением США перед операцией «Буря в пустыне».
• Боевые действия в Кувейте (со стороны Ирака).
• Вооруженный конфликт в Южной Осетии (со стороны Грузии и РФ).
• Ирано-Ираксий конфликт (со стороны Ирака).
• Гражданская война в Сирии (со стороны Национальной коалиции сирийских революционных и оппозиционных сил).

Литература

В бой идут черноморские старики: «ветеран» флота возвращается в строй

Сторожевик «Ладный» вновь готов к борьбе с подводными и надводными кораблями противника

В строй после ремонта возвращается ветеран Черноморского флота — сторожевик «Ладный». Корабль должен выйти в море уже в середине мая. Он считается одним из самых возрастных в отечественном ВМФ — срок его службы начался в 1981 году. На боевом счету «ветерана» — охрана гражданских конвоев в Персидском заливе во время ирано-иракской войны, борьба с пиратами в Атлантике и патрулирование побережья Сирии. Эксперты отмечают, что сторожевик по-прежнему опасен для подводных лодок и кораблей противника.

«Оса-М» – корабельный зенитный ракетный комплекс

Сторожевые корабли советской постройки вооружены зенитным ракетным комплексом «Оса-М». Разработка этого комплекса осуществлялась с 1960 г., испытания проводились в 1967 г., на вооружение ВМФ СССР он был принят в 1971 г. В состав комплекса входят зенитная управляемая ракета 9МЗЗ (в системе кодов НАТО имеет обозначение SA-N-4), пусковая установка ЗИФ-122, система управления 4Р-33 и устройство хранения, подачи и заряжания ракет.

Видео корабельного ЗРК “Оса-М”

https://youtube.com/watch?v=mkS3MzsrPC4

Комплекс унифицирован с ЗРК сухопутных войск 9КЗЗ «Оса» по ракете на 100% и по системам управления — на 70%.Твердотопливная зенитная управляемая ракета 9МЗЗ выполнена по аэродинамической схеме «утка». Вес ракеты — 128 кг (вес боевой части — 15 кг), длина — 3158 мм, наибольший диаметр корпуса — 206 мм, размах крыла — 650 мм. Управление ракетой в полете осуществляется двумя парами рулей по радиокомандам от системы управления. В носовой части ракеты расположены аппаратура радиоуправления и радиовизирования, автопилот, радиовзрыватель, бортовой источник электропитания и боевая часть с предохранительно-исполнительным механизмом. В хвостовой части находятся двухрежимный твердотопливный двигатель, антенны командного радиоблока и бортового ответчика, а также трассеры для сопровождения ракеты с помощью телевизионно-оптического визира.

Особенностью системы управления и ее антенного поста является то, что в их состав входит не только РЛС наведения ракеты, но и небольшая РЛС кругового обзора для обнаружения воздушных целей в ближней зоне. Благодаря этому ЗРК не требует целеуказания от РЛС общего обнаружения, хотя такая возможность не исключается. Таким образом, вследствие совмещения режимов обнаружения и захвата цели на сопровождение в одной системе удалось сократить время реакции комплекса на 6-8 секунд.Комплекс «Оса-М» оснащен двухбалочной наводящейся пусковой установкой ЗИФ-122 с устройством хранения, подачи и заряжания, рассчитанным на 20 ракет. Конструкция пусковой установки весьма необычна и не повторяется больше ни в одном зенитном ракетном комплексе.

Тактико-технические характеристик ЗРК “Оса-М”

Длина ракеты, м	3,158
Диаметр, м	0,206
Размах крыла, м	0,650
Масса ракеты, кг	128
Масса боевой части, кг	15
Тип боевой части	осколочно-фугасная
Дальность стрельбы, км	1,6-10
Высота стрельбы, м	50 (М), 10 (МА) – 6000
Скорость полета ракеты, м/с	833
Система наведения	радиокомандная
Пусковая установка	палубная наводящаяся

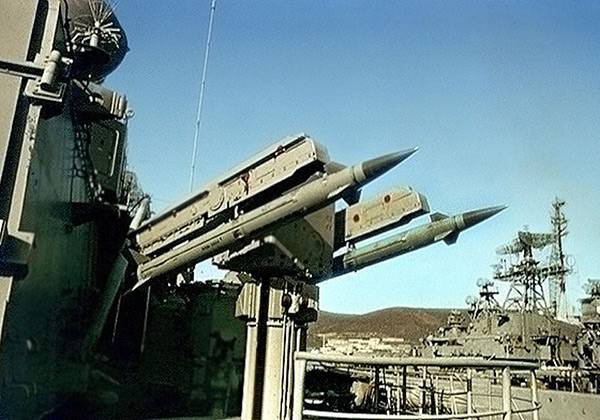

Фото ЗРК «Оса-М»

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 “Стрела-3”

«Оса-М» – корабельный зенитный ракетный комплекс

С-300В (9К81) – зенитно-ракетная система

9С482М7 (ПУ-12М7) – батарейный подвижной пункт управления

ЗРК «Авенджер» – американский мобильный зенитно-ракетный комплекс

FIM-92А Стингер – американский ПЗРК

ПЗРК 9К32 “Стрела-2”

МД-ПС – зенитно-ракетный комплекс

ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

ЗСУ-37 – зенитная самоходная установка

You have no rights to post comments

Литература

Сообщить об опечатке

Осложнения после укуса осы

Если вы заметили что место укуса начинает необычно опухать всё сильнее и опухоль распространяется всё дальше по телу, это уже повод забить тревогу.

В некоторых случаях, хоть и очень редко, может развиться отёк Квинке или случится анафилактический шок. При отёке Квинке опухающие ткани шеи могут передавить гортань и человек просто задохнётся. При анафилактическом шоке может случится остановка сердца или нарушение работы лёгких.

В обоих случаях нельзя терять ни минуты времени и пострадавшего надо немедленно доставить в больницу. Иногда ситуация может стать критической уже за 10 минут и человек может погибнуть буквально у вас на глазах.

Если вы знаете, что у вас есть склонность к сильной реакции на укусы насекомых, то обязательно должны при себе иметь автоинъектор. Им надо воспользоваться сразу же после укуса иначе потом можно просто не успеть. Снимаете защитный колпачок с устройства, придавливаете к бедру (можно прямо через нетолстую одежду) и делаете инъекцию.

Так же очень опасна ситуация, когда вы растревожили целое гнездо ос и вас ужалили сразу несколько насекомых в разные места. Даже если у вас и нет аллергии, большое количество укусов может представлять угрозу для жизни.

Особенно опасны укусы в область шеи. Так же как и при отёке Квинке, опухающие ткани могут пережать дыхательные пути. При таком укусе лучше сразу принять антигистаминные препараты не дожидаясь заметных симптомов, а уже после проводить обычную обработку ранки.

Всё вышеперечисленно так же относится и к укусам осами детей. Разница будет лишь в том, что для детей медицинские препараты будут специальные, детские, более мягкого действия.

«Оса-М» — корабельный зенитный ракетный комплекс

Сторожевые корабли советской постройки вооружены зенитным ракетным комплексом «Оса-М». Разработка этого комплекса осуществлялась с 1960 г., испытания проводились в 1967 г., на вооружение ВМФ СССР он был принят в 1971 г. В состав комплекса входят зенитная управляемая ракета 9МЗЗ (в системе кодов НАТО имеет обозначение SA-N-4), пусковая установка ЗИФ-122, система управления 4Р-33 и устройство хранения, подачи и заряжания ракет.

Видео корабельного ЗРК «Оса-М»

https://youtube.com/watch?v=mkS3MzsrPC4

Комплекс унифицирован с ЗРК сухопутных войск 9КЗЗ «Оса» по ракете на 100% и по системам управления — на 70%.Твердотопливная зенитная управляемая ракета 9МЗЗ выполнена по аэродинамической схеме «утка». Вес ракеты — 128 кг (вес боевой части — 15 кг), длина — 3158 мм, наибольший диаметр корпуса — 206 мм, размах крыла — 650 мм. Управление ракетой в полете осуществляется двумя парами рулей по радиокомандам от системы управления. В носовой части ракеты расположены аппаратура радиоуправления и радиовизирования, автопилот, радиовзрыватель, бортовой источник электропитания и боевая часть с предохранительно-исполнительным механизмом. В хвостовой части находятся двухрежимный твердотопливный двигатель, антенны командного радиоблока и бортового ответчика, а также трассеры для сопровождения ракеты с помощью телевизионно-оптического визира.

Особенностью системы управления и ее антенного поста является то, что в их состав входит не только РЛС наведения ракеты, но и небольшая РЛС кругового обзора для обнаружения воздушных целей в ближней зоне. Благодаря этому ЗРК не требует целеуказания от РЛС общего обнаружения, хотя такая возможность не исключается. Таким образом, вследствие совмещения режимов обнаружения и захвата цели на сопровождение в одной системе удалось сократить время реакции комплекса на 6-8 секунд.Комплекс «Оса-М» оснащен двухбалочной наводящейся пусковой установкой ЗИФ-122 с устройством хранения, подачи и заряжания, рассчитанным на 20 ракет. Конструкция пусковой установки весьма необычна и не повторяется больше ни в одном зенитном ракетном комплексе.

Тактико-технические характеристик ЗРК «Оса-М»

Длина ракеты, м	3,158
Диаметр, м	0,206
Размах крыла, м	0,650
Масса ракеты, кг	128
Масса боевой части, кг	15
Тип боевой части	осколочно-фугасная
Дальность стрельбы, км	1,6-10
Высота стрельбы, м	50 (М), 10 (МА) — 6000
Скорость полета ракеты, м/с	833
Система наведения	радиокомандная
Пусковая установка	палубная наводящаяся

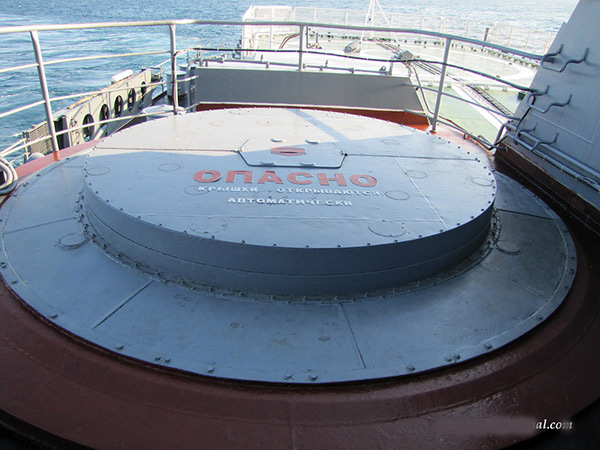

Фото ЗРК «Оса-М»

Похожее

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 «Стрела-3»

«Оса-М» — корабельный зенитный ракетный комплекс

С-300В (9К81) — зенитно-ракетная система

FIM-92А Стингер — американский ПЗРК

9С482М7 (ПУ-12М7) — батарейный подвижной пункт управления

ЗРК «Авенджер» — американский мобильный зенитно-ракетный комплекс

ПЗРК 9К32 «Стрела-2»

ЗРК М-1 «Волна» (4К90) — зенитно-ракетный комплекс корабельного базирования

МД-ПС — зенитно-ракетный комплекс

ЗСУ-37 — зенитная самоходная установка

Состав комплекса, его ТТХ и возможности

ЗРК “Оса” это не только пусковая установка с ракетами, это сложная боевая система, состоящая из нескольких элементов:

1. Пусковая установка 4 ракет на многоцелевом шасси, на ней же установлена РЛС наведения, а также другое оборудование необходимое для наводки и стрельбы.
2. Транспортёр боеприпасов, с оборудованием для перезарядки пусковых труб комплекса “Оса”. На нем же укладка 8 дополнительных ракет для перезарядки.
3. Средства технического контроля и обслуживания на самоходном шасси.

Любая погода не может помешать «Осе» опознать и двумя пусками ЗУР за несколько секунд уничтожить ЛА противника на любой высоте.

Аппаратуру на марше питает газотурбинный агрегат 9И120, на постоянной ОП – двигатель.

На трехосное шасси БАЗ-5937 установлен дизель. Водные преграды преодолевает с помощью водомета. Средства навигации обеспечивают топографическую привязку ОП и прокладку маршрута при перемещениях.

Габариты позволяют транспортировку Ж\Д платформами и военно-транспортным Ил-76.

На гусеничном самоходном шасси смонтированы:

1. СОЦ, система служащая для обнаружения летательных аппаратов противника.
2. ССЦ, РЛС сопровождения, её задача в контроле и сборе информации о цели противника для определения её направления и параметров движения.
3. СРП, компьютер, задача которого обработка информации и определение параметров запуска боевой ракеты для уничтожения цели.
4. ЗУР модели 9М33, они должны стартовав по указанной программе достичь и уничтожить цель в заданном квадрате.

Тактико – технические характеристики комплекса изложены в таблице:

9К33
Классификация	Зенитный ракетный комплекс
Боевая масса	18 т
Экипаж	5 человек
История
Cтрана производитель	СССР
Годы производства 1970…1975 1970…1975 1980…1988	9К33 9К33М2 9К33М3
Годы эксплуатации	с 1971

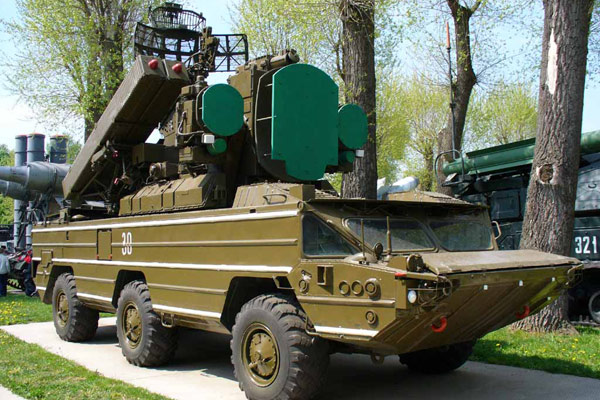

Количество выпущенных	более 1200 шт.
Основные операторы	СССР, РФ, Украина, Белоруссия
Размеры
Длина корпуса	9140 мм
Ширина	2750 мм
Высота	4200 (с опущенным радаром)
Вооружение
Дальность стрельбы	1,5 …10 км
Другое вооружение	4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя	5Д20Б-300Б
Мощность двигателя	300 л.с.
Скорость по шоссе	70 км\ч
Скорость	35 по бездорожью 7…10 на плаву
Запас хода по шоссе	500 км
Колёсная формула	6х6
Тип подвески	индивидуальная, торсионная на поперечных рычагах
Преодолеваемый брод	плавает

За успешное выполнение задания многих участников постройки новейшего ЗРК наградили Ленинской и Государственной премиями СССР.

Описание

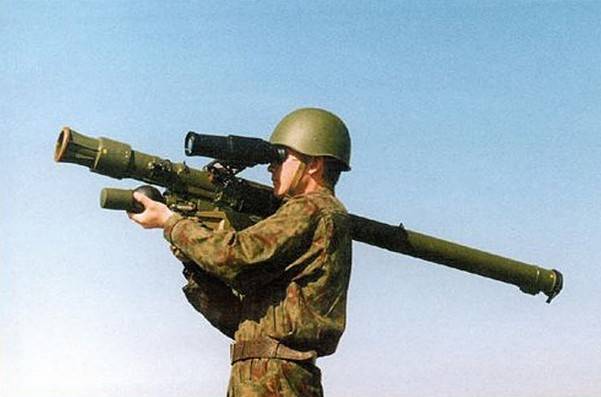

ПЗРК «Верба» предназначен для поражения низколетящих воздушных целей (самолеты, вертолеты, БПЛА, крылатые ракеты) на догонных и встречных курсах. Дальность стрельбы ПЗРК составляет 6 км, а высота поражения цели – 4 км. В состав комплекса входит ракета с инфракрасной головкой самонаведения (ГСН), наведение которой производится сразу в трех диапазонах, что существенно повышает ее характеристики и эффективность применения. Подобный принцип реализуется на большинстве современных ПЗРК (например, ГСН ПЗРК «Игла» имеет два канала), однако только в «Вербе» используется три отдельных фотоприемника, каждый из которых работает в собственном диапазоне. В этом отношении действительно можно сказать, что «Верба» — это действительно ПЗРК нового поколения.

Кроме того, ГСН ракеты имеет защиту от лазерных помеховых систем, которые устанавливаются на современные боевые самолеты и вертолеты.

Еще одной особенностью комплекса является наличие автоматизированной системы управления (АСУ), которая обнаруживает воздушные объекты, проводит определение параметров их полета, а также распределяет цели между зенитчиками в одном подразделении.

Обычной проблемой при использовании ПЗРК является несвоевременное обнаружение летящих объектов. Ранее расчеты ПЗРК пытались визуально обнаружить цель, однако не всегда это является простой задачей.

Чтобы еще более затруднить работу зенитчиков летчики часто проводят полет на малых или сверхмалых высотах. В этом случае вражеский летательный аппарат появляется в поле зрения внезапно, движется на большой скорости, поэтому бойцу тяжело вовремя среагировать и подготовится к стрельбе.

В АСУ ПЗРК «Верба» входит небольшая и помехозащищенная радиолокационная станция, которая может обнаружить воздушную цель на дистанциях до 80 км. После этого зенитчикам подается звуковой сигнал о наличии противника, АСУ с помощью системы ГЛОНАСС определяет месторасположение стрелка и дает ему азимут для стрельбы.

Зенитный комплекс «Верба» является частью тактического комплекса противовоздушной обороны «Барнаул-Т», он интегрирован в общую систему ПВО и может получать информация о воздушных целях от систем их обнаружения более высокого уровня.

В состав ПЗРК «Верба» входят следующие компоненты:

• пусковой механизм 9П521;
• обзорная радиолокационная станция 1Л122 с дальностью обнаружения целей 40-80 км;
• управляемая ракета 9М336;
• система определения «свой-чужой»;
• подвижный контрольный пункт 9В861;
• модуль разведки и управления, планирования и управления огнем;
• монтажный комплект 9С933−1 (для дивизиона);
• комплект автоматизации стрелка-зенитчика 9С935;
• средства для обучения и тренировки личного состава.

Ракета 9М336 имеет новый твердотопливный двигатель с более высокими характеристиками по сравнению с ПЗРК, находящимися на вооружении российской армии в настоящий момент. Ракета имеет увеличенную боевую часть, а также она оснащена адаптивным контактно-бесконтактным взрывателем. Также в состав комплекса входит прицел ночного видения «Маугли-2М», который позволяет вести огонь ночью и в условиях ограниченной видимости.

Командир зенитного полка 98-й воздушно-десантной дивизии, в которую уже поступили на вооружение ПЗРК «Верба» заявил, что новые комплексы позволяют значительно сократить время развертывание расчетов. Ранее от обнаружения цели до открытия огня могло пройти до пяти минут, теперь же этот период уменьшился почти в десять раз.
