Гладкоствольное ружье бекас-12 м (впо-202-07)

Боеприпасы

Из помпового ружья можно стрелять как дробовыми патронами, так и пулями. Наиболее распространен 12-й калибр, гораздо меньше 10, 16, 20 и 36 (.410) калибры. Наша оружейная промышленность пока освоила 12-й (ИЖ-81, ТОЗ-94, ТОЗ-194) и 16-й (Бекас) калибры.
12-й калибр на международном рынке встречается трех типоразмеров: 12×70 (2 3/4 дюйма), 12×76 (3 дюйма) — Магнум и 12×89 (3 1/2 дюйма) — Супер Магнум. Общая эффективность выстрела, как и отдача воспринимаемая стрелком, растет с увеличением этих параметров. На каждый ствол наносится клеймение, содержащее информацию и о том, какие патроны разрешено в нем применять. В стволе с патронником длиной 70 мм невозможно использовать патроны с гильзой 76 или 89 мм. Ствол с клеймением 12×70 и 12×76 позволяет использовать оба типа патронов и т.д.

Модельный ряд

ВПО-201-05

Полуавтоматическое ружье с газовым двигателем под патрониие 12×76. Магазин на 3 матрона без возможности удлинения. В комплекте два свола 535 мм с мушкой и целиком для пулевой стрельбы и 750 мм дробовой ствол с вентилируемой планкой.

ВПО-201М

Самозарядное охотничье ружье, имеет патронник 12×76, что позволяет использовать как обычные боеприпасы так и патроны магнум. ВПО 201М выполнено с новым и упрощенный газовый узлом. Для перезарядки оружия используете поршень без регулировок, что обеспечивает стабильность работы ружья в различных условия и облегчает чистку газового узла.

Новый Бекас 201м создан в классическом стиле, цевья и приклад выполнен и ореха, приклад имеет удобную анатомическую форму. На ствольной коробке установлена планка вивера, для установки коллиматорных, оптических и ночных прицелов.

Ружье комплектуется с двумя стволами длинной 535мм для пулевой стрельбы с откованным парадоксом, целиком и мушкой и со стволом 750 мм для дробовой стрельбы с вентилируемой планкой. Так же ввиду нового газового узла, ружье позволяет использовать различные удлинители для магазина патрона и в комплекте с ружьем так де поставляется 2 удлинителя на 3 и 6 патронов.

Плюсы:

• Мягкий спуск.
• Качественные стволы.
• Наличие двух стволом.
• Пулевой ствол имеет встроенный парадокс.
• Планка вивер для удобства размещения различных прицелов.
• Новый дизайн ложе и цевья.
• Богатая комплектация.
• Упрощенный газовый узел, упрощенная чистка.
• Возможность установить удлинители на магазин.

Минусы:

• Короткий ствол с парадоксом, что не дает возможности использовать дробовые патроны.
• Люфт цевья.
• На части ружей присутствую люфт ствола и плохо приваренная мушка на коротком стволе.

Сборка и разборка

Не все до конца понимают, как происходит процесс разборки и сборки помпового ружья. Так что мы решили оставить тут небольшую инструкцию, которая послужит алгоритмом действий для тех, кто решит разобрать «Бекаса» с механическим полуавтоматом:

Самозарядное ружье Бекас в разобранном виде

1. Разряжаем ружье. Для этого необходимо сперва нажать на специальную кнопку, которая располагается под спусковым крючком, после чего потянуть цевье на себя — все патроны выскочат из магазина (в том числе и тот, который уже находился в патроннике). После высвобождения боеприпасов следует подать элеватор обратно вперед и произвести контрольный спуск УСМ, чтобы дальнейшая разборка не вызвала трудностей.
2. Снятие ствольной муфты. Для этого потребуется использовать ключ, который идет в комплекте с «Бекасом». Просто откручиваем с его помощью фигурную гайку, после чего извлекаем муфту и откладываем ее в сторону.
3. Снятие затворной рамы и ствола. Сперва потребуется отвести цевье назад, после чего разъединить личинку и казенник. После этого можно высвобождать затворную раму, а также снимать ствол (просто выкручиваем его против часовой стрелки).
4. Снятие УСМ. Крепится ударно-спусковой механизм к ствольной коробке с помощью нескольких болтов, которые можно открутить специальным ключом. Как только фиксатор тяги затворной рамы будет снять, отделить УСМ от остальной части не составит труда.
5. Снимаем цевье. Последний этап разборки, который не вызовет особой трудности, ведь помповый механизм уже не будет удерживаться фиксатором затворной тяги. Просто тянем цевье на себя и аккуратно отделяем его от корпуса оружия.

Сборка помпового ружья должна проводиться строго в обратной последовательности. Если нарушить алгоритм действий, то в процессе наверняка возникнут трудности или же какая-то система будет и вовсе повреждена.

Крупнейший самолет в мире совершил второй полет после двухлетнего перерыва

Сборка и разборка Бекас 12

Не все до конца понимают, как происходит процесс разборки и сборки помпового ружья. Так что мы решили оставить тут небольшую инструкцию, которая послужит алгоритмом действий для тех, кто решит разобрать Бекаса с механическим полуавтоматом:

1. Разряжаем ружье. Для этого необходимо сперва нажать на специальную кнопку, которая располагается под спусковым крючком, после чего потянуть цевье на себя — все патроны выскочат из магазина (в том числе и тот, который уже находился в патроннике). После высвобождения боеприпасов следует подать элеватор обратно вперед и произвести контрольный спуск УСМ, чтобы дальнейшая разборка не вызвала трудностей.
2. Снятие ствольной муфты. Для этого потребуется использовать ключ, который идет в комплекте с Бекасом. Просто откручиваем с его помощью фигурную гайку, после чего извлекаем муфту и откладываем ее в сторону.
3. Снятие затворной рамы и ствола. Сперва потребуется отвести цевье назад, после чего разъединить личинку и казенник. После этого можно высвобождать затворную раму, а также снимать ствол (просто выкручиваем его против часовой стрелки).
4. Снятие УСМ. Крепится ударно-спусковой механизм к ствольной коробке с помощью нескольких болтов, которые можно открутить специальным ключом. Как только фиксатор тяги затворной рамы будет снять, отделить УСМ от остальной части не составит труда.
5. Снимаем цевье. Последний этап разборки, который не вызовет особой трудности, ведь помповый механизм уже не будет удерживаться фиксатором затворной тяги. Просто тянем цевье на себя и аккуратно отделяем его от корпуса оружия.

Сборка помпового ружья должна проводиться строго в обратной последовательности. Если нарушить алгоритм действий, то в процессе наверняка возникнут трудности или же какая-то система будет и вовсе повреждена.

Бекас-12 ВПО-202-07

( 2 ствола 750 мм и 535 мм, приклад + пистолетная рукоятка ) Ружье охотничье многозарядное Бекас-12 калибра 12/76 предназначено для любительской и промысловой охоты в условиях от минус 30 до плюс 50°С в макроклиматических условиях с умеренным клима­том.

Технические характеристики
Калибр	12
Длина ствола, мм	535, 750
Диаметр канала ствола, номинальное значение, мм	18,5
Длина патронника, мм	76
Емкость магазина, патронов (тип закачки «завальцовка») 12/70 (12/76)	7 (6)
Масса ружья ( без принадлежностей, чехла с ремнем), кг, не более
с длиной ствола 535 мм и рукояткой	3,4
с длиной ствола 535 мм и прикладом	3,5
с длиной ствола 750 мм	3,7
Габаритные размеры, мм, не более
с длиной ствола 535 мм и рукояткой	844х50х140
с длиной ствола 535 мм и прикладом	1067х50х140
с длиной ствола 750 мм	1301х50х198

Особенности:

• Ствол съемный, соединяется с коробкой посредством фиксирую­щего сухаря и гайки магазина.
• Для повышения долговечности ружья м коррозионной стойкости канал ствола и патронник хромированы.
• Запирание канала ствола осуществляется поворотом запирающего клина и вхождением его в окно хвостовика ствола.
• Ударно-спусковой механизм смонтирован на отдельном основании.
• Магазин трубчатый подствольный.
• Цевье подвижное, размещается на корпусе магазина, соединяется с затворной рамой посредством двух тяг с выступами.
• Ружье имеет блокирующий рычаг, который препятствует перемещению цевья назад при нештатных ситуациях при взведенном курке (при нахождении патрона в патроннике).
• Включенный кнопочный предохранитель предохраняет от вы­стрела при случайном воздействии на спусковой крючок.

Принцип работы:

• Принцип работы ружья заключается в следующем: при энер­гичном отведении цевья назад (в сторону приклада) посредством тяг приводится в движение затворная рама с затвором, при этом:
  • осуществляется рабочее сжатие боевой пружины и взведение курка;
  • извлечение гильзы выбрасывателем и удаление ее за пределы оружия отражателем.
• При энергичном движении цевья вперед производится подача патрона из магазина в патронник и запирание канала ствола.
• При нажатии на спусковой крючок происходит срыв курка с шеп­тала и под воздействием боевой пружины курок наносит удар по ударнику.
• Происходит выстрел.
• Подача патрона происходит из магазина посредством механизма подачи патронов.
• Патрон удерживается в магазине левым упором, расположенным в корпусе ствольной коробки.
• При движении цевья назад левая тяга отжимает упор левый и под действием пру­жины магазина патрон подается на лоток, при этом патрон отжимает рычаг, который отсекает подачу второго патрона из магазина.
• При движении цевья вперед рычаг лотка, взаимодействуя с затворной ра­мой, поднимает лоток с патроном на линию досылания. Затвор досы­лает патрон в патронник, лоток возвращается в исходное положение, а очередной патрон в магазине встает на упор левый.

Предложение на сайте носит информационный характер и не является публичной офертой. Более подробную информацию о наличии, цене, характеристике и комплектации товара вы можете
узнать у менеджеров по телефону (3412) 23-03-23, или написав нам на электронный адрес658536@mail.ru

Описание ружья Бекас 12М

Гладкоствольное ружье 12-го калибра с помповым способом перезаряжания. Подвижное цевье скользит по подствольному трубчатому магазину. Ствол холоднокованый, с хромированным каналом и расширением у дульного среза, где устанавливаются сменные насадки дульных сужений.

Прицельные приспособления – вентилируемая планка и бронзовая мушка. Установка оптики не предусмотрена. Ложа полупистолетная, из массива древесины ореха. В комплекте поставки может быть пластиковая пистолетная рукоять.

Обзор ружья Бекас 12-М показан в этом видео:

Достоинства и недостатки

Это действительно Real McCoy в оружейном мире. Ружье крайне неприхотливое в эксплуатации и не требующее чрезмерных усилий по содержанию. В силу помпового типа перезаряжания отказы в стрельбе просто невозможны.

• Канал ствола хромированный, это облегчает уход за оружием и улучшает его баллистику. В нем есть место для сменных насадок с дульными сужениями разных градаций. Установка насадки внутрь ствола дает гарантию идеальной соосности.
• Длинный патронник позволяет варьировать тип боеприпасов в зависимости от предполагаемого вида охоты. Стрельба патронами с короткими гильзами (70 мм) несколько ухудшает кучность и резкость боя, но не является опасной, ни для стрелка, ни для оружия.
• Излишне шумное для охотничьего оружия, особенно громкий щелчок происходит в момент зацепления клина личинки затвора за вырез в хвостовике ствола.
• Цевье длинное, с хорошо развитой насечкой, оно удобно для перезаряжания независимо от анатомических особенностей стрелка.
• Патроны двенадцатого калибра снаряжаются большим количеством дроби, поэтому величина осыпи делает стрельбу по птице влет очень результативной. Однако за такой бонус приходится терпеть жестокую отдачу. Ружье далеко не всем по руке и по силам. В инструкции особо указано, что стрельба с пистолетной рукоятью и длинным стволом запрещена, поскольку чревата травмами рук.
• Надежное запирание канала ствола качающейся личинкой, клин которой зацепляется за вырез в хвостовике казенника, обеспечивает хорошие баллистические качества оружия. Стрельба пулями любых систем кучная, величина МОА на дистанции 70 метров не превышает 2 единицы.
• Имеется рычаг остановки затворной рамы на полпути. Это позволяет извлечь патрон из патронника и не подавать его из магазина, что удобно для транспортировки оружия – не требуется опустошать магазин, а также для быстрой замены на боеприпас с иным видом снаряжения.
• Полупистолетная ложа из массива древесины ореха соответствует всем канонам стрелкового искусства и вполне удобна для стрельбы со всех положений для условного стрелка с усредненными анатомическими параметрами. Однако невозможность регулировки высоты затыльника приклада порождает критические замечания о том, что дотянуться до спускового крючка может быть проблематично.

Ружье относительно легкое, с ним можно без проблем отшагать по лесным и болотным дебрям целый день.

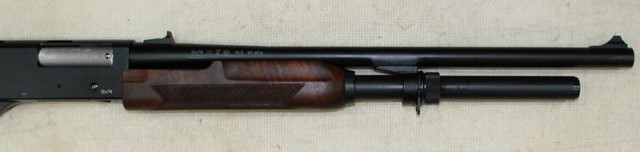

Карабин Бекас 12 М (фото)

Предназначение

Ружье выпускается только в 12-м калибре и с патронником длиной 76 мм. Модели с длинным стволом используются для охоты по мелкому и среднему зверю, боровой и водоплавающей птице. Короткий ствол применяется для самообороны и стрельбы пулями на небольшие дистанции.

Разновидности

До 2012 года Вятско-Полянский оружейный завод выпускал 8 моделей этого ружья со стволами 535, 680, 720 и 780 мм в одиночной или комбинированной комплектации. На сегодняшний день выпускается всего две.

• ВПО-202-04 со стволом длиной 535 мм и полупистолетной ореховой ложей. В комплекте поставки пистолетная рукоять и две сменных дульных насадки – получок и «Парадокс» (цилиндр предустановлен в стволе) длиной 150 мм.
• ВПО-202-07 Бекас РП с комплектом стволов 535 и 750 мм. Набор сменных дульных сужений такой же.

Технические характеристики Бекас авто 12 М даны ниже.

Конструктивные особенности

Бекас 12М является гладкоствольным помповым ружьем 12 калибра. Ствол ружья Бекас 12 изготовлен холоднокованым методом, вороненый, с хромированным каналом. Дульный срез имеет расширение под установку сменяемых насадок – получока или Парадокса.

Подствольный магазин трубчатого типа, рассчитан на шесть зарядов. Коробка ствола изготовлена литым способом, для чего использовался алюминиевый сплав. Бункерное окно магазина располагается на нижней грани.

Модель Бекас 12 оснащена курковым ударно-спусковым механизмом. Следует заметить, что ударник по ходу крючка или спусковому усилию не регулируется. Предохранительный флажок в Бекас 12 расположен на задней ветке скобы спуска и может находиться в одном из двух положений:

• сдвиг влево, под прямым углом по отношению к ствольной оси – выключено;
• при сдвиге вправо – можно вести стрельбу.

При включении предохранителя затворную раму возможно открывать только на половину длины гильзы, подать патрон и взвести ударник невозможно.

Сверху спускового крючка, справа, расположен рычаг, отсекающий подачу патронов. При его нажатии затворную раму возможно отвести на всю длину патрона, чтобы извлечь его из ствола. При этом на элеватор очередной боеприпас не подается, а ударник остается во взведенном положении.

Ложа помпового дробовика Бекас 12 имеет полупистолетную форму, для изготовления ее используется ореховая древесина. Приклад Бекас 12 М отличается прямым гребнем, сильно наклоненным вниз по отношению к стволу. Амортизирующий затыльник не регулируется. Рукоятка по всей длине имеет рифление, улучшающее хват. Цевье из ореха, длинное. Если ствольный канал заперт, оно доходит до передней грани коробки.

Охотничье ружье марки Бекас оснащено внешними прицельными приспособлениями в виде вентилируемой планки и бронзовой мушки.

Технические характеристики

Учитывая то, что ружье Бекас 12М является самой популярной моделью из всей линейки, было бы несправедливо не познакомиться с его техническими характеристиками более подробно. Ттх ружья Бекас 12М приведены в таблице.

Характеристика:	Параметр:
Тип оружия	гладкоствольное ружье с подвижным цевьем
Калибр ствола	12 (18,6 мм)
Используемый патрон	12/70 мм
Тип ствола	гладкий, хромированный
Длина ствола	750 мм
Общая длина	1150 мм
Емкость магазина	6+1 патронов
Масса оружия	3600 кг

Кучность боя у Бекаса-12М составляет 55% при стрельбе с дистанции 50 метров патронами со стандартной навеской пороха и дроби (почти на 10% больше, чем у прародителя Бекас-12). Обусловлено это более длинным стволом, а также дополнительным дульным сужением в комплекте. Приведем также характеристиви ВПО-202-04, одной из модификаций Бекаса.

	ВПО-202-04	ВПО-202-04
Тип	Гладкоствольное ружье с подвижным цевьем
Калибр	12, патронник 76 мм
Ствол	Хромированный
Длина ствола (мм)	535	Комплект 535 и 750
Сменные дульные сужения	Парадокс и получок 150 мм. Цилиндр предустановлен
Емкость магазина	6
Длина общая (мм)	844	1301
