Эксплуатация

Страны, где используется Ту-134. Красные — текущие эксплуатанты; Синие — бывшие.

Самолёты семейства Ту-134 производились в Харькове в 1966—1984 годах. В 1984 году серийное производство было свернуто, но в последующие годы было построено ещё несколько экземпляров. Последний Ту-134 сошёл со стапелей Харьковского авиазавода 30 июня 1989 года. Всего за 23 года было произведено 854 самолёта. К моменту окончания серийного производства Ту-134 стал третьим по числу выпущенных экземпляров советским реактивным самолётом (уступая Як-40 и Ту-154) и самым массовым магистральным.

За долгие годы эксплуатации Ту-134 показал свою надёжность и экономичность, отвечая всем требованиям времени. По показателям коэффициента надёжности Ту-134 зарекомендовал себя практически безотказным. Выдающейся особенностью самолёта являются непревзойдённые до сих пор ограничения по величинам встречной (30 м/c) и боковой (20 м/с) составляющих ветра при взлёте и посадке. В условиях СССР, где подавляющее большинство аэродромов имели только одну ВПП, это качество сыграло заметную роль в повышении регулярности полётов. До начала 1990-х годов парк Ту-134 только в СССР перевёз около 500 млн пассажиров и сегодня продолжает работать на линиях стран СНГ и в ВВС. Кроме пассажирских перевозок, отдельные модификации Ту-134 используются в военной и сельскохозяйственной авиации. Так, на Ту-134УБЛ проходят тренировку лётчики дальней авиации (модификация для подготовки пилотов Ту-22М), на Ту-134Ш — штурманы (в салоне имеется несколько полноценных рабочих мест для штурманов-навигаторов Ту-22М). Построено некоторое количество машин для пассажирско-транспортных перевозок командных кадров ВС (штабных), в том числе и оборудованных спецсвязью (ЗАС), на базе Ту-134А.

Ту-134УБЛ «Волга» из состава 1449 авиабазы Тамбов

Ту-134 считается одним из самых шумных самолётов в мире. После вступления в действие Главы 3 приложения 16 Международной организации гражданской авиации в 2002 году, ужесточившей шумовые нормы для воздушных судов, эксплуатация Ту-134 в странах ЕС была запрещена, и сегодня он используется почти исключительно на внутренних маршрутах России и стран СНГ.

После катастрофы Ту-134 в аэропорту Курумоч в марте 2007 года было объявлено о том, что к 2015 году эксплуатация самолётов этой модели будет прекращена. С 1 января 2008 года обладатель одного из крупнейших флотов Ту-134, «Аэрофлот», прекратил их эксплуатацию. Часть самолётов была передана в дочерние компании «Аэрофлот-Норд» и «Аэрофлот-Дон», часть продана, часть списана.

На начало 2006 года в эксплуатации находилось 245 Ту-134, из них 162 — в России. К середине 2007 года число российских Ту-134 сократилось до 146, ещё через год — до 117, к началу 2009 года примерно до 100 штук. Они заменяются на Boeing 737, Airbus A319, Ан-148. В перспективе на смену последним Ту-134 должны были прийти самолёты проекта Superjet 100. Большинство летающих в России машин используются как бизнес-чартеры.

23 июня 2011 года Президент России Дмитрий Медведев поручил Минтрансу рассмотреть возможность полного вывода лайнеров Ту-134 из эксплуатации на регулярных рейсах с 2012 года. Таким образом, уже в ближайшие годы Ту-134 может стать историей.

По состоянию на февраль 2012 года в эксплуатации в мире находилось порядка 120 самолётов Ту-134, из них более 100 — в России. С 1 января 2012 года к полётам на территории России допускаются только самолёты, дополнительно оборудованные системой предупреждения столкновения с землёй.

Угон в 1983 году

Попытка угнать Ту-134 произошла в 1983 г. в середине ноября. Преступники захватили самолет с целью побега из СССР. Однако благодаря профессиональным действиям экипажа, оказавшего сопротивление террористам, удалось выиграть время и посадить самолет в тбилисском аэропорту. Сидевший за штурвалом летчик Габараев, чтобы лишить преступников равновесия, начал резко маневрировать. В результате, нагрузка на основные несущие конструкции авиалайнера в 3 раза превысила технически допустимую. Во время маневров перегрузки достигали критического уровня +3.15 и −0.6G. Но самолет выдержал это испытание на прочность с честью. Пассажиры и пилоты были освобождены в результате штурма, мастерски проведенного спецназом.

Модификации

Атака птиц и Алла Пугачева

Не хотел расставаться с крылатым коллегой и штурман Владимир Коновалёнок. Он работал на Ту-134 с 2002 года. По его словам, время берет свое: меняются технологии и требования к воздушным судам, а «тушка» морально устарела. Но прощаться с ним все равно больно: «Жалко… Без комментариев».

Но долго грустить экипажу не дали. Встречающие уже успели осмотреть самолет и подошли к экипажу с вопросами. И один из них о вмятине на крыле, по форме напоминающий птицу с расправленными крыльями.

«Вмятина была сделана при заходе на посадку в аэропорту Якутска года два назад. Туда и попала птичка. Большая птичка! Просто ударилась. Для нашего самолета это не страшно, для него вообще ничего не страшно. Главное, чтобы в двигатель птица не попала. А тогда это была большая оборона», — со смехом вспоминали штурман и командир.

В истории самолета есть и «звездная» страница, связана она с Аллой Пугачевой. С 1998 по 1999 самолет был в личном пользовании у народной артистки СССР и тогда на борту лайнера сделали надпись «Алла», правда, потом воздушное судно перекрасили.

Начальник службы грузовых перевозок аэропорта  Толмачёво Игорь Княжевский тоже когда-то был командиром Ту-134 и летал на лайнере 14 лет. По его словам, самолет уникален тем, что создает ощущение полного единения пилота с небом.

Дело в том, что у Ту-134 система управления прямого типа, когда экипаж полностью рассчитывает полет сам, особенно на этапе снижения и захода на посадку: начало снижения, момент выпуска шасси, момент перекладки реверса, выпуск интерцепторов, самостоятельное торможение на полосе.

«Мой инструктор говорил, что в руководстве полетной эксплуатации самолета Ту-134 сказано в отношении посадки, что на высоте 6-4 метра нужно начать выравнивание и плавно посадить самолет на две основные стойки. Но вот как это делать — не сказано. Вот за это нам деньги платят…», — вспомнил слова своего наставника Княжевский.

Больше Ту-134 с бортовым номером RA-65693 не взлетит в небо. Он отправится в музей авиации. После проведения технических работ и установки воздушного судна на постамент его сможет увидеть любой желающий. В музее самолет ждут другие его крылатые коллеги, тоже легенды отечественной авиации — два Ту-154 и Ил-86.

СПРАВКА: Ту-134 — ближнемагистральный пассажирский самолет, разработан в конструкторском бюро Туполева. Серийный выпуск самолета начали в 1966 году. Реактивный Ту­-134 стал одним из наиболее удачных проектов в области пассажирского самолетостроения. В историю российской гражданской авиации вошел как один из самых массовых самолетов: с 1966 по 1984 построили 854 лайнера.

[править] Испытания

Лётные и сертификационные испытания начались летом 1963 года. В 1965 году самолету было присвоено обозначение Ту-134. В это же время было прекращено производство Ту-124. Серийный выпуск начался в 1966 году. Ту-134 выпускался на Харьковском авиационном производственном объединении в течение 18 лет (с 1966 по 1984).

Самолёт был разработан для ближнемагистральных линий со слабым пассажиропотоком. Изначально предполагалось разместить в самолёте 56 мест для пассажиров (50 в двухклассовой компоновке). Но от первого класса на тех самолётах, что предназначались для внутрисоюзных линий, вскоре решено было отказаться. За счёт этого число мест удалось довести до 72.

В 1965 году было изготовлено 9 предсерийных самолётов (б/н СССР-65600 … −65608) специально для лётных испытаний. На этих самолётах отсутствовал реверс, из-за чего пробег после посадки был очень велик. Интересно, что в КБ планировали установить на Ту-134 тормозные парашюты подобно Ту-104. Однако, от этой идеи вскоре отказались. В то же время, двигатели с реверсом на Ту-134 стали устанавливать лишь в 1970 году. Были переоборудованы все ранее выпущенные экземпляры. До этого самолёту «помогал» тормозить специальный щиток под фюзеляжем — очень редкое явление в гражданской авиации.

Можно ли купить?

В настоящее время приобрести Ту-134 не составит труда. Если самолет в летной форме и еще пригоден для эксплуатации, его коммерческая стоимость от 1 млн. евро и выше. Так самолет модификации А-3 в исправном состоянии можно приобрести за 1,005,870 € или соответственно 1 200 000 $, 70 260 000 ₽.

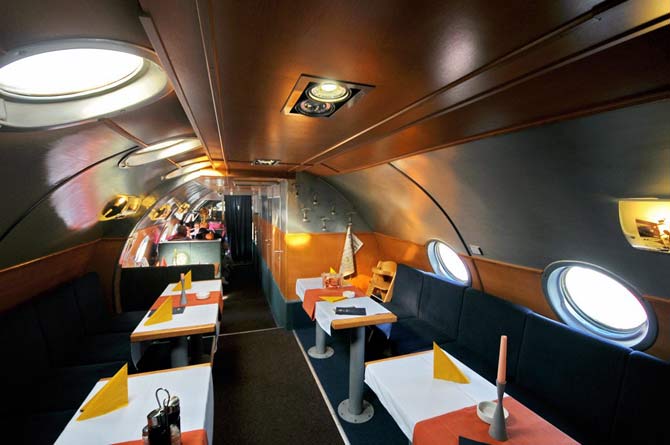

Но нередко машину покупают с целью оборудования ресторана или развлекательного центра. Тогда ее стоимость заметно снижается, ведь покупатель приобретает практически лом. Для этого отлично подходят списанные машины.

Однако скоро эти самолеты станут раритетом. Сейчас эксплуатируются только 120 машин и 100 из них – в РФ. Предусмотрительно тематические музеи и исторические парки уже сегодня заботятся о приобретении легендарной «тушки» в свой арсенал.

За полувековую историю Ту-134 продемонстрировал надёжность и экономичность, соответствуя требованиям времени. И небольшие компании, выполняющие внутренние среднемагистральные рейсы, продолжают его использование. Ту-134 приобретают летные школы для учебных подъемов в воздух. Не только в гражданской авиации нашел применение лайнер, отдельные его модификации применяют в военной авиации. Используют Ту-134 и для частных пассажирских перевозок. Отечественные бизнесмены, ценящие свое время, в этом лайнере находят оптимальное соотношение цены, надежности и комфорта.

Аварии воздушного судна

За всю историю данной модели воздушного судна было утеряно около 70 самолетов Ту-134. При этом 9 единиц было подбито в связи с войной. Один из них был сбит из-за террористических действий. По статистике, пострадало примерно 1 500 человек при полете на данном самолете. Самые масштабные из них:

• В 1966 году было проведено испытание судна, в котором оно резко снизило высоту. Этому послужила ошибка экипажа. Вследствие этого разбилось 8 человек.
• В 1971 году из-за плохой посадки в Риеке, умерли все люди на борту судна.
• В 1971 году погибло 49 человек. В 1972 году из-за оплошности пилота аппарат рухнул в воду (количество жертв не известно).
• В 1975 году произошла авария в Лейпциге, которая привела к смерти 21 пассажира. Во время снижения высоты, экипаж не измерил показатели, и судно разрушилось об посадочную полосу. Выжившие члены экипажа были осуждены и получили различные меры наказания.
• В 1979 году произошли аварии в Румынии, Болгарии и Лиепае. Было 94 жертвы в первом судне и 84 во втором.
• В 1970-1980 годы самолеты попадали в аварии из-за оплошности пилотов. А в 1990 годах техника дает сбой. Большинство воздушных суден «вычеркнуты» после плохого ремонта.
• Последняя масштабная авиакатастрофа случилась в 2007 году в Самаре. В этой авиакатастрофе разбилось 6 пассажиров. В этом же году рейс Москва — Петрозаводск потерпел крушение, и унес 44 жизни на тот свет.

В 2013 году использовалось всего 130 самолетов данной модели. В этот момент они начали активно выводиться из эксплуатации, ведь каждый из них прослужил уже больше 30 лет. Самолеты, которые сохранились лучше всего, выполняют функцию памятников. В Москве есть такой экспонат, который установлен на ВДНХ.

За долгую и надежную службу эти воздушные судна показали высокую экономность топлива, которая сильно ценилась в те времена. До 1990 года Ту-134 перевез больше 450 миллионов людей. Некоторые модели используются в сельских и военных целях. Существуют модели, которые оборудованы специальной связью. Они перевозили командных кадров. Данный самолет стоит в списке лучших воздушных средств в мире. С 2015 года прекратилась эксплуатация этих воздушных суден.

Фото кабины ТУ-134

Фото салона ТУ-134

Категория годности «Б»

• «А» – годен к военной службе. Отсутствуют ограничения по роду войск, в которых рекомендуется нести службу.
• «Б» – пригоден к военной службе с некоторыми несущественными ограничениями. Они касаются выбора рекомендуемых войск, которые маркируются цифрой после буквы годности.
• «В» – ограниченно годен к службе. Юноша получает военный билет и отправляется в запас.
• «Г» – временно не годится. По некоторым заболеваниям предоставляется временная отсрочка. Когда она заканчивается, призывник проходит повторное медицинское освидетельствование. Если здоровье улучшится, призывника возьмут в армию. Если нет – юноша получит вторую отсрочку или военный билет.
• «Д» – не пригоден к службе. Полностью снимается с военного учета. Не призывается ни в мирное время, ни в военное.

После осмотра каждый из врачей делает заключение и присваивает свою категорию годности к воинской службе. На основании этих оценок главный врач принимает решение об итоговой категории. Если члены военно-врачебной комиссии разошлись во мнении, призывнику будет выставлена самая «низкая» категория годности. Например, если шесть врачей поставят категорию «Б», а седьмой – «В», то в качестве итоговой главный врач запишет категорию «В». Впоследствии, если призывная комиссия утвердит эту категорию годности, ее занесут в военный билет.

Схема салона Ту-134

Катастрофы и аварии

Из неофициальных источников и по данным Aviation Safety Network известно, что на начало 2012 года из-за авиационных происшествий, катастроф, и терактов утрачено 78 экземпляров самолётов  Ту-134, десять из них  в результате военных действий, два — вследствие терактов. В катастрофах погибло 1494 человек, 32 из них на земле или при столкновении с самолётами других типов.

Технические характеристики Ту-134А

• Экипаж: четыре человека ;
• Пассажировместимость:   76 человек;
• Длина: 37,1 метров;
• Размах крыла: 29,0 метров;
• Высота: 9,02 метров;
• Диаметр фюзеляжа: 2,9 метров;
• Ширина салона: 2,71 метров;
• Высота салона: 1,96 метров;
• Коммерческая масса: 8200 килограмм;
• Максимальная посадочная: масса: 43 000 килограмм;
• Взлётная максимальная  масса: 47 000 килограмм;
• Масса топлива вбаках: 13200 килограмм;
• Силовая установка: Д-30-II (два экземпляра);
• Номинальная тяга: 2 x 6800 килограмм*сил;
• Крейсерская скорость: 850  километров в час ;
• Перегоночная дальность: 2100 километров;
• Практический потолок: 12 100 метров;
• Длина разбега: 2200 метров;
• Pасход топлива во взлетном. режиме: 8296 килограмм в час;
• Pасход топлива в крейсерском режиме: 2300 килограмм в час;
• Pасход топлива общий: 2907 килограмм в час;
• Расход топлива на одного пассажира на один километр: 45 грамм.

Технические характеристики Ту-134Б-3

• Экипаж: три человека ;
• Пассажировместимость:   80 человек;
• Длина: 37,1 метров;
• Размах крыла: 29,0 метров;
• Высота: 9,02 метров;
• Диаметр фюзеляжа: 2,9 метров;
• Ширина салона: 2,71 метров;
• Высота салона: 1,96 метров;
• Коммерческая масса: 9000 килограмм;
• Максимальная посадочная: масса: 43 000 килограмм;
• Взлётная максимальная масса: 47 600 килограмм;
• Масса топлива в баках: 14400 килограмм;
• Силовая установка: Д-30-IIІ (два экземпляра);
• Номинальная тяга: 2 x 6930 килограмм*сил;
• Крейсерская скорость: 880  километров в час ;
• Перегоночная дальность: 2020 километров;
• Практический потолок: 10 100 метров;
• Длина разбега: 2550 метров;
• Pасход топлива во взлетном. режиме: 8454,6 килограмм в час;
• Pасход топлива в крейсерском режиме: 2062 килограмм в час;
• Pасход топлива общий: 3182 килограмм в час;
• Расход топлива на одного пассажира на один километр: 45,2 грамм.

Технические характеристики Ту-134 Ш

• Экипаж: три человека ;
• Пассажировместимость:   12 человек;
• Длина: 37,1 метров;
• Размах крыла: 29,0 метров;
• Высота: 9,02 метров;
• Диаметр фюзеляжа: 2,9 метров;
• Ширина салона: 2,71 метров;
• Высота салона: 1,96 метров;
• Максимальная посадочная: масса: 43 000 килограмм;
• Взлётная максимальная масса: 47 000 килограмм;
• Масса топлива в баках: 16500 килограмм;
• Силовая установка: Д-30-II (два экземпляра);
• Номинальная тяга: 2 x 6800 килограмм*сил;
• Крейсерская скорость: 885  километров в час ;
• Перегоночная дальность: 1890 километров;
• Практический потолок: 11900 метров;
• Длина разбега: 2200 метров.

Ту-134. Галерея.

Ту-134

https://youtube.com/watch?v=bvqAX1U5hEw

Боевые действия

Субмарины участвовали в боевых операциях 1939-1945 года в 68 операциях. За это время субмаринами было потоплено 149 боевых кораблей противника, из них два линейных корабля, три авианосца, пять крейсеров, одиннадцать миноносцев и множество других суден, общим тоннажем 14879472 брутто-регистровые тонны.

Потопление Корейджес

Первой крупнейшей победой «волчьи стаи» стало потопление авианосца «Корейджес». Это произошло в сентябре 1939 года, авианосец был потоплен подлодкой U-29 под командованием капитан-лейтенанта Шухарта. После потопление авианосца субмарину четыре часа преследовали сопровождающие его эсминцы, однако U-29 смогла выскользнуть, почти без повреждений.

Уничтожение Ройял Оук

Следующей блистательной победой стало уничтожение Линкора «Ройял Оук». Произошло это после того как на военно-морскую базу Англии в Скала-Флоу проникла подводная лодка U-47 под командованием капитан-лейтенанту Гюнтера Прина. После этого рейда флот Великобритании пришлось на полгода перебазировать в другое место.

Победа над Арк Ройял

Очередной громкой победой подводных лодок Дёница стало торпедирование Авианосца «Арк Ройял». В ноябре 1941 года субмарины U-81 и U-205, находящиеся возле Гибралтара получили приказ атаковать британские корабли, возвращающиеся с Мальты. В ходе атаки был поражен авианосец «Арк Ройял», сначала британцы надеялись, что смогут отбуксировать подбитый авианосец, однако этого сделать не получилось, и «Арк Ройял» затонул.

6.1.2. УПРАВЛЕНИЕ СРЕДСТВАМИ МЕХАНИЗАЦИИ КРЫЛА

(1) Закрылки.

а) Закрылки состоят из четырех секций (по две на каждом полукрыле) и делятся на внутренние, расположенные между гондолами шасси и фюзеляжем, и внешние, расположенные за гондолами шасси. Отклонение закрылков осуществляется посредством винтовых подъемников — по два на каждую секцию закрылков.

Винт каждого подъемника приводится во вращение от трансмиссии, соединяющей все подъемники. Трансмиссия приводится в действие реверсивным электромеханизмом МПЗ-18А-5, имеющим два электродвигателя, которые связаны между собой через суммирующий дифференциал. Электродвигатели питаются от разных шин, и в случае выхода из строя одного электродвигателя или линии его питания другой электродвигатель обеспечивает отклонение закрылков, но с меньшей скоростью.

б) Выпуск и уборка закрылков, а также синхронизация их положения осуществляются системой управления закрылками (СЭУЗ-1м) с четырьмя независимыми каналами слежения и электроприводом смешанного возбуждения. По двум каналам обеспечивается управление выпуском и уборкой закрылков, а по другим двум — синхронизация их положения.

Управление закрылками осуществляется рукояткой управления и переключателем рода работ, которые размещены на верхнем приборном щитке пилотов. Для контроля положения закрылков на верхнем приборном щитке пилотов установлен двухстрелочный указатель. Красный светосигнализатор на верхнем приборном щитке загорается при нарушении механической связи между закрылками или при неисправности каналов синхронизации.

в) На самолете имеется звуковая сигнализация. Она срабатывает в том случае, если перед взлетом угол выпуска закрылков менее 6° при РУД на взлетном режиме.

(2) Интерцепторы (гасители подъемной силы).

Интерцепторы (левый и правый) расположены перед внешними закрылками. Отклонение интерцепторов осуществляется двумя гидравлическими приводами с их гидравлической синхронизацией. Угол отклонения интерцепторов равен 52° ± 1°. Управление отклонением и уборкой интерцепторов осуществляется переключателем, расположенным на электрощитке КВС, и кнопкой, расположенной под гашеткой на правом роге левого штурвала. Переключатель служит для подготовки электроцепи к отклонению интерцепторов и к их принудительной уборке.

В электрической цепи отклонения интерцепторов предусмотрена блокировка, позволяющая отклонять их только на земле, когда обжата одна из основных опор самолета.

Для контроля положения интерцепторов на средней приборной доске пилотов установлены два красных светосигнализатора, которые горят при отклоненных интерцепторах, а также при неплотном прилегании интерцепторов в убранном положении к элементам конструкции крыла.

Технические характеристики

Самолет Ту-134 (дьявол небес) способен без дозаправки преодолевать расстояния до 2 тыс. км, и набирать высоту соответствующую 12 км. Пассажиро-вместимость машины варьируется от 60 до 80 человек (в зависимости от модели). В самолетах, действующих на международных маршрутах, салон разделён на классы, и соответственно вмещает меньше пассажиров, чем внутренние перевозчики.

Вес самолета

В зависимости от модификации вес ТУ-134 изменялся. Так, масса пустой базовой проектной модели с застекленным носом была всего 29 000 кг. При этом его взлетный и посадочный вес соответствовал 43 000 кг, а максимальный взлетный — 45 т. Но уже первая серийная модификация Ту-134А имеет взлетный вес 47 000 кг, что позволяло машине поднять в воздух почти 20 т груза. У модернизированного Ту-134Б конструкторы еще снизили массу пустого самолёта, и тем самым увеличили грузоподъемность машины.

Скорость самолета

Скорость первых моделей Ту -134 не превышала 780 км\ч, но вскоре параметры крейсерской скорости модификации А были повышены до 850 км\ч.

Для сравнения крейсерская скорость Боинга 737-500, выпущенного в конце 80-х, — 807 км\ч.

Межремонтный ресурс

В 2002 г. Роскосмос и Минтранс РФ утвердили срок службы российских авиалайнеров. Так для Ту-134 и его модификаций А и Б, которые эксплуатируются отечественными предприятиями, был установлен межремонтный ресурс в количестве 8 тысяч летных часов на 5 тысяч полетов сроком на 9 лет (решение n 24.9-113ГА).

Аэродинамика Ту-134А (Бехтир)

В 1977 г. выходит пособие для авиационных вузов В.П. Бехтира «Практическая аэродинамика самолета Ту-134А». В учебнике подробно и доступно изложены геометрические и компоновочные выкладки самолета. Автор анализирует летные возможности машины, как для стандартных ситуаций, так и для внештатных (в случаях отказа двигателя или обледенения самолета).

Он подчеркивает, что именно инженерное решение разместить двигатели в хвосте фюзеляжа, на спец пилонах позволяла улучшить аэродинамические данные лайнера за счет применения «чистого крыла». А также свести к минимуму шумовые помехи в кабине летчиков и в салоне для пассажиров, и сократить нагрузку, оказываемую газовыми струями действующих двигателей на фюзеляж.

Время разбега самолета

На продолжительность взлета авиалайнера влияет масса самолета, аэродинамические особенности:

• Ветер;
• атмосферное давление;
• влажность воздуха и прочие факторы.

Средняя цифра для ТУ-134 составляет 56 секунд при взлетной скорости 170 км\ч.

Модификации Ту-134УБЛ

Ту-134УБЛ отличается особенной конструкцией носа, которая выполнена по идентичной схеме, что и ряд наиболее известных бомбардировщиков отечественной разработки. Существуют и другие модификации летательного аппарата:

1. Модификация УБК предназначена для тренировки экипажа сверхзвукового ракетоносца-бомбардировщика Ту-22М. Данная модель оснащена дополнительным местом для штурмана, оборудованным современным комплексом для навигации. Ту-134УБК является единственной модификацией, которая была выпущена в 1983 году. Сегодня летательный аппарат находится на вооружении ВВС Украины.
2. УБКМ представляет собой вариацию Ту-134, предназначенную для обучения экипажа Ту-22М, состоящего на вооружении военно-морского флота РФ. Первая модификация была создана в 1996 году на пушкинском авиаремонтном заводе.

Ту-134УБЛ

На сегодняшний день в эксплуатации находится 1 модель УБК и несколько УБКМ. Модификация СХ предназначалась для сельскохозяйственных нужд, УБЛ-Ш разрабатывалась для того, чтобы осуществлять обучение летчиков стратегической и морской авиации. Вариант ЛК рассчитан на космические программы и тренировочный процесс по адаптации космонавтов к условиям невесомости. Модификации Ш-1 и Ш-2 использовались для тренировки пилотов фронтовой авиации и штурманов военно-воздушных сил.

Ту-134УБК

Модификация УБК предназначена для обучения навигаторов-штурманов бомбардировщиков Ту-22, а также для пилотов гражданской авиации. В отличие от пассажирской версии самолета, УБК/УБЛ имеют непрозрачную носовую часть фюзеляжа, обладающую формой, идентичной летательному аппарату Ту-22МЗ. За все время было сконструировано всего 2 УБК, поступивших в распоряжение морской авиации. Модификацию УБЛ получили учебные полки летных училищ и дальняя авиация.

Ту-134УБК

Ту-134УБКМ

Главным назначением версии УБЛ считается подготовка летчиков, управляющих стратегическими ракетоносцами Ту-160 и дальними бомбардировщиками Ту-22МЗ. В 2011 году Главкомат ВВС РФ получил предписание на замену самолетов Ту-134УБЛ и модификации «Ш» на новые модели, выполненные на платформе летательных аппаратов Ту-204 и Ту-214. В настоящий момент осуществляется масштабная реконструкция модификаций УБЛ в более современную модификацию Ту-134Б-3.

Ту-134УБКМ
