Снайперская винтовка «тигр»: описание, характеристики, фото

Пристрелка и чистка

Пристрелка карабина начинается с выбора подходящих боеприпасов, поскольку все они отличаются друг от друга убойной силой. Для максимального эффекта рекомендуется опробовать несколько типов, чтобы подобрать подходящий. Если вы не знаете, с чего начать, то остановите свой выбор на стандартных армейских патронах.

После этого необходимо установить квадратную бумажную мишень со спортивной разметкой и произвести в нее три выстрела из карабина «Тигр-308» с короткой дистанции (20-30 метров). Если вы пристреливаете сразу оптический прицел, то его кратность должна быть всегда увеличена до максимума. Определяем среднюю точку попадания и смотрим, насколько сильно место прицеливания с ней разнится. Проводим соответствующую корректировку и повторяем процедуру.

После этого необходимо повторить все то же самое, но на большей дистанции. Располагаем мишень в 50 метрах и делаем три выстрела, после чего настраиваем прицел. Крайне не рекомендуется одновременно корректировать вертикаль и горизонталь, поскольку таким образом вы повышаете вероятность запутаться в процессе и потратить больше времени и патронов на пристрелку.

Для пристрелки оптического прицела с расстояния более 100 метров рекомендуется использовать специальный фиксирующий станок, который удерживает винтовку в неподвижном положении. Если такого варианта нет, то в качестве опоры подойдет сошка, мешок с песком или любая удобная горизонтальная поверхность. Самое главное при этом — правильно дышать. Прислушайтесь к ритму своего сердца и совершайте выстрелы между ударами на выдохе. Движения пальца должны быть плавными и медленными.

Чистка карабина является довольно важной процедурой, поскольку от нее зависит то, насколько долго прослужит оружие. Процедура проводится традиционным простым способом

Для начала необходимо выполнить неполную разборку карабина, после чего смочить шомпол в ружейном масле и прочистить не только дульное отверстие, но и все механизмы, загрязненные от пороха. Ни в коем случае не используйте складные или пластиковые шомполы, поскольку в процессе использования они сильно гнутся и могут оставить на дульном отверстии нежелательные царапины.

Конструктивные особенности

ТТХ, которыми обладает длинный карабин «Тигр», позволяют получать от нее бесперебойную работу даже в наиболее сложных условиях. Начальная скорость пули винтовки – 830 м/сек., ее масса – 4,3 килограмма. Общая длина базовой модели – 122,5 сантиметра, а скорострельность – в минуту тридцать выстрелов. При этом карабин «Тигр» короткий намного меньше: его габарит – 530 миллиметров. На стволе этой винтовки есть четыре нареза, длина хода которых 240 или 320 миллиметров.

Автоматическая перезарядка под действием энергии пороховых газов, которые проходят из канала в газовую камеру, а также вследствие «работы» возвратных пружин. Совершение одиночных выстрелов, а также становление на предохранитель обеспечивается ударно-спусковым механизмом типа куркового. На правой стороне на ствольной коробке находится флажковый предохранитель. Ниша для крепления оптики устроена слева. «Тигр» – карабин, цена которого зависит от модификации. Он имеет возможность осуществления выстрелов с открытого прицела.

Конструкция карабина Тигр

Ствол

Длина ствола карабина составляет 53 см – в первых версиях он был равен 62 см. Для увеличения ресурса, внутренние и внешние стенки покрыты слоем хрома.

В патроннике присутствует баллистический баек. Ствол нарезан четырьмя канавками: 2 – 4,52 мм, 2 – 5,05

Обратите внимание, что нарез отличается от СВД по требованию МВД РФ

У большинства гражданских карабинов шаг нареза составляет 32 см. Это позволяет точно стрелять тяжелыми охотничьими снарядами.

На конце ствола установлен гражданский сменный пламенегаситель, фиксирующийся на резьбе. Отсутствует клипса под штык-нож.

Затвор и автоматика

Охотничий карабин «Тигр» самозарядный – затвор использует энергию оставшийся пороховых газов.

В самой ствольной коробке расположена рама, УСМ, пружина возврата. На раму пороховые газы воздействуют через толкатель. При обратном движении она автоматически взводит УСМ. Достигая крайней задней точки, на нее действует пружина возврата. Двигаясь в обратном направлении, рама проворачивает затвор, который захватывает патрон из магазина.

Затворный механизм оборудован личинкой с 3-мя упорами. Все части автоматики обладают меньшей массой и энергетикой, по сравнению с СВД. Это позволяет снизить отдачу карабина и его рывок при выстреле.

УСМ

Ударно-спусковой механизм выполнен в модульном съемном корпусе. Его работа возможна только при полностью закрытом затворе.

Для блока предусмотрен флажок-предохранитель. Он блокирует крючковое шептало и рывок затворной рамы.

Прицельные приспособления

Прицел у карабина открытого типа с механической регулировкой. Состоит из целика и самой мушки (в некоторых модах допускается ее регулировка по высоте).

Целик оснащен линейкой, по которой можно выставить прицельную дальность. В разных модах она может составлять от 320 до 1200 метров.

На этот случай имеется два крепления типа «хвост ласточки». Допускается установка оптики, коллиматора и даже ночного прицела. Для охоты зачастую используют ПСО-1.

В продаже встречаются переходники с «ласточки» на планку Пикатини. На нее уже можно установить любой прицел. В том числе встречаются быстросъемные кронштейны для легкой замены оптики.

Магазин

Обычный двухрядный, металлический магазин коробчатого типа. Зачастую вмещает 5 патронов, но встречаются заводские модели с расширением до 10.

В продаже также можно встретить неофициальные магазины из полиамида. Они легче и удобнее, к тому же могут вмещать большее количество патронов.

Приклад

В зависимости от версии, приклад может быть выполнен из:

1. Дерева. Первые модификации выходили с деревянными прикладами, в основном из бука или березы. Обладают эстетически приятным внешним видом, но неудобные в транспортировке. К тому же дерево тяжелое и лакированный слой со временем слезает. Деревянные приклады бывают 2 видов: ортопедические с отверстием по палец, и охотничьи и пистолетной рукояткой.
2. Металл. Встречался в складных версиях «Тигра». Выполнен тонкой рамкой, поэтому его вес не превышает деревянный. Приклад удобен в транспортировке и переноске.
3. Пластик. Оптимальный охотничий вариант. Легче дерева и металла, но не уступает по прочности. К тому же обладает меньшей повреждаемостью и легко переносит воду. Не требует своевременного покрытия лаком или маслом.

Для защиты рук карабин оснащен цевьем, состоящим из двух накладок на трубке.

Используемые боеприпасы

Разные модификации карабинов «Тигр» рассчитаны на стрельбу патронами трех калибров:

• 7,62 мм;
• .308 Win;
• 9 мм.

Наиболее распространенная версия «Тигра» рассчитана на использование патронов калибром 7,62 мм. Для охоты с этой винтовкой наилучшим образом подходят полуоболочечные пули массой 13-13,2 г. Их оказывается достаточно, чтобы уложить лося на расстоянии 250 м. Пули большего веса затрудняют прицеливание, и большого смысла в их использовании нет.

Патроны .308 Win также позволяют решать широкий круг задач на охоте, но рассчитанные на их применение модификации «Тигра» используются нечасто. Винтовка калибра 9 мм представляет собой очень мощное узкоспециализированное оружие, из которого можно бить самого крупного зверя. Она используется охотниками крайне редко.

Разновидности

• Карабин «Тигр» – выпускался по спецзаказам с начала 90-х до 1996 года. В наименьшей степени переделанный вариант СВД. Конверсия заключалась в укорочении ствола и установке магазина объемом пять патронов. Пламегаситель короткий и несовершенный. Планка для крепления оптики рассчитывалась на установку армейского прицела ПСО-1. Первые модели оснащались деревянным ортопедическим прикладом без затыльника и пластмассовыми накладками на цевье. В последующем стали устанавливать амортизирующий затыльник, цевье так же стали выполнять из дерева.
• Карабин «Тигр» в исполнении (исп.) 01 – вариант, адаптированный к зарубежным требованиям, это попытка «ИжМаш» выйти на американский рынок оружия. На ствольной коробке (слева) добавлена планка для крепления тактических приспособлений. Приклад получил вид плечевого упора – две металлические трубы, на верхней расположена поворачивающаяся подушка, затыльник из полиамида с амортизирующим затыльником. Пистолетная рукоять почти вертикальная, цевье с горизонтальными прорезями для выхода газов. Эти детали так же выполнены из полиамида. Ствол получил длинный пламегаситель, эффективно снижающий отдачу. Из-за увеличения длины приклада спусковой крючок сдвинут назад, внесены некоторые изменения в конструкцию спускового механизма.
• Карабин «Тигр» в исп. 02 – модель со складывающимся металлическим рамочным прикладом, имеющем поворотную подушку под щеку стрелка. Ударно-спусковой механизм при складывании ложи блокируется.
• Карабин «Тигр» в исп. 03 – попытка адаптации к требованиям стрельбы навскидку. Приклад и ложа выполнены из массива дерева (бук, береза). Приклад с подушкой «Монте-Карло» и выточкой на шейке ложи для удобства хвата.
• Карабин «Тигр» в исполнении 05 – практически возвращение к оригинальной СВД. Опционально возможна установка длинного (620 мм) ствола, регулируемый газовый двигатель. Пламегаситель всегда устанавливается длинный, цилиндрический. Это отличает его от предыдущих моделей, оснащающихся в базовом варианте коротким коническим пламегасителем. Приклад ортопедический, из ламинированного дерева.

Все модели карабинов имеют вариант с заглушенным газовым двигателем, о чем указано в техническом паспорте.

Карабины охотничьи Тигр на базе СВД

Карабины «Тигр»

Самозарядный ижевский карабин, достойный наследник армейской снайперской винтовки Драгунова. Обозначение охотничьего стандарта 7.62*54R включает диаметр пули, длину гильзы, признак наличия рантика у основания.

Отсутствует крепление штыка, газовый регулятор, укорочен ствол, изменена геометрия, шаг нарезов — отличительная примета гражданского оружия. Отъемный коробчатый магазин вмещает 5, 10 патронов.

Высокая надежность использования в жестких климатических зонах при дальностях уверенного выстрела 300–500 м, применяя дешевые оптические приборы. Металлические наружные части черного цвета, блики отсутствуют. Внутренние – хромированы. Затвор запирает канал поворотом. Площадь симметричных упоров – параметр, превосходящий винтовки с ручным затвором, позволяет надежно запереть ствол во время выстрела. Ударник оборудован пружиной, предотвращающей произвольное накалывание капсюля.

Ствол исполнен из каленой заготовки методом электроэрозии. Канал покрыт слоем хрома. Частичное отведение пороховых газов осуществляет автоматическую перезарядку. Коротко-ходовой, газовый перезаряжающий двигатель исключает дерганья оружия при стрельбе. Совместно с мягким, коротким спуском создает возможность меткой стрельбы неопытному охотнику. Предохранители флажкового типа. Амортизатор смягчает отдачу. Открытый прицел устанавливает дистанцию стрельбы 100 м, 200 м, 300 м.

Технология производства ствольной коробки нетрадиционная. Общепринято обрабатывать мягкий металл, полученную деталь подвергать закалке, вызывающей деформации. Заготовку коробки «Тигра» отковывают, закаливают, фрезеруют. Элементы конструкции составляют единое целое. Внутренние напряжения металла отсутствуют. Размеры точно выдержаны. Кучность попаданий отдельного экземпляра определяется паспортом. Выполняя индивидуальный заказ, завод комплектует изделия пламегасителем, газовым регулятором, корректирующим траекторию полета пули зимой, летом.

Выпускаются 4 модели, включающие модифицированные варианты исполнения.

«Тигр-1» производится на экспорт. Отличия:

• Охотничий приклад.
• Пистолетная рукоятка.
• Смещен ударно-спусковой механизм.
• Нарезы изменены.
• Вес 4.1 кг.

«Тигр-1»

«Тигр-2» — складной вариант. Особенности:

• Приклад металлический.
• Подщечная накладка.
• Пламегаситель стационарный щелевой.
• Ударопрочный полимер на неметаллических узлах (ложа, рукоятка, цевье).
• Максимальное значение разметки прицельной планки 1.2км.
• Функциональная возможность установки разнообразных прицелов.

«Тигр-2»

«Тигр-3» аналогичен исполнению 1, отличается коротким пламегасителем, отсутствием прорезей в накладках ствола.

«Тигр-3»

«Тигр-4» – заглушен газовый двигатель, ручная перезарядка.

«Тигр-5» – установлен фанерный приклад, прорезанные накладки, регулятор газовой трубки. Дальность стрельбы согласно планке – 1.2 км.

«Тигр-5»

«Тигр-308». Находится в списке лучших карабинов — полуавтоматов. Вес 3.9кг. Приклады, накладки возможны различного исполнения.

«Тигр-308»

«Тигр 30-06». Отличается патроном 30-06 Sprg. Комплектуется охотничьим, ортопедическим, трубчатым прикладами.

Тигр 30-06

«Тигр-9». Калибр 9 мм дает возможность промышлять крупного зверя. Модификации сходны с «Тигр» 30-06.

«Тигр-9»

Основные отличия от самолёта Су-27УБ:[править]

Виды винтовок и их цена

Боевая винтовка

Военные образцы отличаются от пневматического вооружения или охотничьего карабина тем, что разрабатывались с целью поражать живую силу противника. Из-за этого у охотничьего образца были небольшие проблемы, которые потом исправили. Но СВД постоянно совершенствовалась вместе с требованиями вооружённых сил.

СВДС – разработанная на базе винтовки Драгунова и закалённая опытом Афганской войны. Образец предназначен для десантно-штурмовых и воздушно-десантных войск. Калибр патрона остался прежний (7,62 мм.). Но сама конструкция приобрела некоторые изменения. Приклад убрали. Вместо него поставили пластиковую рукоятку. Сам образец немного облегчили и его теперь легко складывать и прятать (для этого не нужно снимать прицел).

В конструкции предусмотрена несъёмная поворотная «щека». Длина составляет 1135 мм (875, если приклад сложить). Полная снаряжённая масса 4,68 кг. Износ деталей сведён к минимуму, благодаря жёсткой фиксации приклада. А стенки ствола увеличили в толщине, чтобы снизить нагревание при выстреле.

СВУ – укороченный вариант СВД. Разработан конструктором Бондаревым. Задача была такова – уменьшить размер оружия и сохранить все преимущества образца. Но в лихих 1990-х годах массовое производство не получилось. Хотя МВД смотрели на это иначе. Как городской вариант винтовка идеально подходила по всем параметрам. Длина конструкции составляла 980 мм., но полная снаряжённая масса составляет 5,6 кг. вместе с оптическим прицелом и магазином.

В данном видео подробны обзор винтовки СВУ:

СВД-М – усовершенствованный вариант СВД, разработанный специально для войск специального назначения (т.е. для спецназа). Она поражает цель на дистанции 800 м. (обычный выстрел – 350 м.), обладает улучшенным газоотводом. Канал ствола покрыт хромированным слоем. Ствол специально утяжелили для улучшения кучности стрельбы. Винтовка стала более бесшумной, а рукоятка и цевье противоударными. Для модели предусмотрены два варианта крепления оптического прицела:

• откидная крышка, типа Пикатинни;
• боковая планка.

Длина оружия составляет 1155 мм., снаряжённая масса 5,3 кг.

СВД-К – крупнокалиберная винтовка, с патроном 9,3 х 64 мм. Была принята на вооружение РФ. При выстреле, пуля пробивает броню, толщиной 1 см., при условии, что снайпер находился на расстоянии 100 м. В комплекте к винтовке прилагается прицел 1П70 «Гиперон». Утяжелённая модель, весом в 6,5 кг. без прицела увеличена в размерах. Длина составляет 1250 мм.

Охотничий карабин Тигр 308

Винтовка была разработана специально для охотников в 1970 г. и не является боевым оружием. За основу охотничьего ружья была взята СВД. В отличие от тех же западных аналогов, Тигр не имеет в своей конструкции ничего лишнего. Магазин заряжается обычными патронами (7,62 мм.), но с полублочечными пулями. Поэтому они имеют маркировку 7,62 х 53R (54R). Вес пули достигает 13 г. Она тяжелее, чем боевой аналог, т. к. предназначен для охоты на крупного или среднего зверя (волки, медведи, кабаны и т. д.).

Модификации

СВД «Тигр» обладает сильной схожестью с боевым военным оружием, а потому по законодательству некоторых стран таких, как США или Англия они запрещены на ввоз из других стран. Именно по этой причине, во время последнего обсуждения об экспорте «Тигра» за рубеж, была разработана модификация этого вооружения.

Карабин «Тигр» 01 – это модель, предназначенная для продажи. Она обладает измененной рукоятью, которая стала больше похожа на рукоять для пистолета. Кроме этого, были добавлены практически универсальные крепления для любой охотничьей оптики, а также добавилась такая деталь, как дульный пламегаситель-тормоз, уменьшающий отдачу. В результате всех этих модификаций стало возможным продавать «Тигр-1» за границу.

Модификацией оружия занимается и кампания «Легион». Тигр «Легион» – это улучшенная версия СВД, которая поступает прямо с завода в Ижевске на доработку.

Тюнинг карабина «Тигр» состоит в следующем:

1. Улучшение технических параметров вооружения;
2. Улучшение внешнего вида вооружения.

Оружие получает оригинальную раскраску всех возможных участков, что делает его уникальным. Из-за использования не только резьбы, но и различных дорогих металлов некоторые «Тигры» – это не только оружие, но и очень дорогостоящий сувенир.

7,62-мм снайперская винтовка Драгунова СВД

Снайперская винтовка СВД конструкции Драгунова

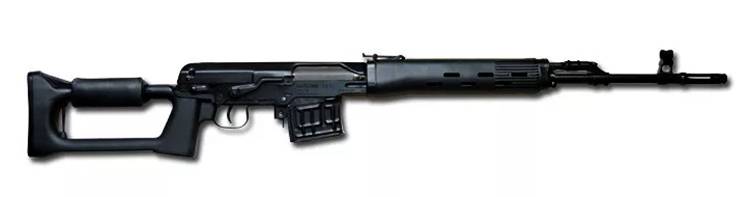

Снайперская винтовка Драгунова с пластиковым прикладом и цевьем Фото (c) KardeN

7,62-мм снайперская винтовка Драгунова (СВД, Индекс ГРАУ — 6В1) была разработана в 1957-1963 гг. группой конструкторов под руководством Евгения Драгунова. На Западном пространстве СВД считается винтовкой улучшенного боя, а не снайперской (высокоточной винтовкой для снайперов-профессионалов), то есть марксманской винтовкой — оружием пехотного снайпера («марксмана»), занимающим промежуточное положение между обычным стрелковым оружием и более тяжёлыми высокоточными снайперскими винтовками с продольно скользящим поворотным затвором.

В середине 1960-х годов в технические процессы производства снайперской винтовки Драгунова СВД были внесены изменения: оружейники И. А. Самойлов и В. Никитин разработали новую технологию изготовления ствола. В 1990-е годы винтовку начали комплектовать пластмассовым цевьем. Кроме того, был освоен выпуск конверсионного варианта винтовки — самозарядного карабина «Тигр» (конструктивно отличается более коротким стволом, отсутствием пламегасителя, газового регулятора и прилива для крепления штыка, измененной фурнитурой).

Для стрельбы из СВД применяются винтовочные патроны 7,62×54 мм R с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14), может также стрелять патронами с экспансивными пулями JHP и JSP.

Огонь из снайперской винтовки Драгунова СВД ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина ёмкостью 10 патронов. На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствола. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надёжность винтовки в работе. Винтовка комплектуется оптическим прицелом ПСО-1М2, имеется возможность установки ночных прицелов НСПУМ или НСПУ-3.

Автоматика винтовки СВД основана на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню. При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

В 1991 году для воздушно-десантных войск была принята на вооружение винтовка СВДС, которая представляла собой СВД с укороченным на 5,5 см стволом и складным прикладом.

Последствия пандемии

Конструкция

Конструкция и ТТХ карабина «Тигр»

Карабин «Тигр» состоит из 8 основных частей:

• ствола со ствольной коробкой;
• затворной рамы с затвором;
• цевья;
• приклада;
• ударно-спускового механизма;
• газового двигателя;
• возвратного механизма;
• пламегасителя.

На пламегасителе расположено открытое прицельное приспособление. Также карабин комплектуется оптическим прицелом.

В стволе «Тигра» располагаются 4 нареза. Длина их хода может составлять 320 или 240 мм. Стволы для винтовок СВД и «Тигр» изготавливаются по уникальной технологии:

• металлическую заготовку сверлят при высоком давлении масла;
• канал подвергается двойной развертке, а затем полируется электрическим разрядом;
• нарезы в канале получают путем электроэрозии: заготовку помещают в специальный раствор, вводят внутрь нее инструмент, на котором расположены копии нарезов, и под действием электрического разряда ствол приобретает требуемую конфигурацию;
• после этого заготовка ствола проходит токарную обработку, в результате нужную геометрию получает наружная поверхность;
• ствол проходит термообработку;
• затем он покрывается хромом.

Заявленный ресурс ствола карабина – 6000 выстрелов.

Канал ствола запирается на три боевых упора после поворота затвора вокруг оси. Конструкция устроена таким образом, что при неполном запирании выстрел невозможен. Отпирание канала начинается после того, как пуля покидает ствол. Эта надежная и безопасная система автоматики, которая работает безотказно, была заимствована у СВД. Когда патроны заканчиваются, затворная рама вместе с затвором фиксируются в заднем положении, сигнализируя о том, что магазин нужно перезарядить.

Во время стрельбы этот нарезной карабин автоматически перезаряжается за счет энергии пороховых газов, которые отводятся из канала ствола в газовую камеру, а также энергии возвратных пружин. Чтобы сделать следующий выстрел, нужно отпустить спусковой крючок и нажать на него еще раз.

Карабин «Тигр» оснащается предохранителем флажкового типа, который имеет два возможных положения – «огонь» и «предохранение». При перемещении его во второе положение спусковой крючок блокируется, а отведение затворной рамы назад становится невозможным.

Армейский прицел ПСО-1, который применяется снайперами, плохо подходит для охоты. Он весит 580 г, имеет большие габариты и слишком сложное устройство. Прицельная сетка рассчитана на дистанции до 1300 м и снабжена шкалой с расчетом на цели размером со средний человеческий рост – высотой 1,7 м.

Но на карабине предусмотрен боковой кронштейн для крепления охотничьих прицелов с переменной кратностью. Во многих случаях, когда дичь приходится бить накоротке и навскидку, оптика оказывается лишней и только мешает стрелку.

Основные отличия «Тигра» от СВД:

• укороченный ствол – 530 мм против 620;
• измененная форма приклада, который также был уменьшен;
• прицельная планка проградуирована на 300 м вместо 1200;
• измененная форма пламегасителя;
• открытая, нерегулируемая по вертикали мушка;

Конструкция «Тигра» с годами менялась, поэтому существуют разные модификации карабина – в некоторых из них мушка регулируется по высоте, в некоторых присутствует пламегаситель, длина ствола может составлять 590 или 620 мм вместо 530 мм. В продаже встречаются карабины как со стандартным охотничьи прикладом, так и с ортопедическим, в котором есть отверстие для руки.

Вес модификации со стволом длиной 530 мм – 3,8 кг без оптического прицела, общая длина – 1090 мм. «Тигр» может комплектоваться магазином на 5 или 10 патронов.

Принцип действия

• Карабин работает на принципе газового двигателя. При выстреле часть пороховых газов отбирается из канала ствола и поступает в газовую камеру над ним. Они толкают поршень, который приводит в действие шток с пружиной, упирающийся в затворную раму.
• Затвор сдвигается назад, его личинка поворачивается и выходит из зацепления с упорами на казеннике ствола. При его дальнейшем движении стреляная гильза экстрактируется из патронника, сжимается пружина возвратного механизма и взводится боек ударника. Во время движения вперед затвор извлекает патрон из магазина и подает его в патронник, после чего запирает канал ствола.
• Для заряжания «Тигра» надо извлечь магазин из бункера, нажав на защелку, расположенную между ним и спусковой скобой. Патроны укладываются в два ряда, в шахматном порядке. После установки магазина на место оружие снимается с предохранителя, для чего длинный (короткий предназначен для разборки) рычаг на правой стороне ствольной коробки опускается до упора вниз.
• Для производства выстрела затворная рама оттягивается назад и отпускается для энергичного возврата назад. Оружие с патроном в патроннике можно поставить на предохранитель.
• После отстрела последнего патрона затворная рама становится на задержку в крайнем заднем положении. Чтобы вернуть ее назад, можно вынуть магазин или чуть-чуть поддернуть рычаг назад, после чего отпустить.

В моделях с регулируемым газовым поршнем изменение положения с «зимнего» на «летний» производится поворотом гильзы, которая зацепляется фланцем за выступы муфты газового поршня, расположенные слева.

Описание

Карабин Тигр представляет собой гражданский вариант винтовки СВД:

• По принципу действия является самозарядной винтовкой, работающей на использовании энергии пороховых газов из ствола.
• Ствол хромированный, патронник с баллистической меткой.
• Длина ствола базовой комплектации 530 мм, но встречаются модели с длиной ствола 590 мм и 620 мм.
• В стволе имеются четыре нареза, два из них шириной 4,55 мм, два шириной 5,05 мм.
• Длина нарезов ствола может быть 240 или 320 мм.
• Заявленный заводом-изготовителем ресурс ствола — 6000 выстрелов.
• На конце ствола имеется пламегаситель, который может быть двух видов: короткий (конической формы) и длинный (цилиндрической формы).
• Затвор карабина с поворачивающейся личинкой, имеет три боевых упора.
• Спусковой механизм нерегулируемый.
• Предохранитель флажкового типа, блокирует шептало курка и движение запорной рамы.
• Магазин съемный, двухрядный, емкостью пять патронов.
• Карабин имеет открытые прицельные приспособления: целик с дистанционной линейкой и мушку на высоком кронштейне. Мушка, как правило, нерегулируемая, хотя встречаются модификации с регулируемой по высоте мушкой.
• Ствольная коробка имеет две планки для крепления оптических прицелов, одну сверху и одну сбоку
• Приклад карабина может быть складным металлическим, пластиковым, деревянным в зависимости от модификации карабина.

Чем хороши российские карабины?

Безусловно, идеальными назвать карабины отечественного производства невозможно. Но разве может быть какое-то оружие идеальным? Нет: у каждой модели есть и свои преимущества, и недостатки. Но что можно сказать однозначно, так это то, что охотничьи карабины, разработанные отечественными инженерами, являются очень и очень надежным оружием.

Это, в свою очередь, стало возможным благодаря проработанной до мельчайших деталей конструкции. Вот именно такие сильные стороны и привлекают наших сограждан-охотников, ненавязчиво заставляя делать свой выбор в пользу российских моделей вооружения.

Импортные образцы оружия, произведенные западными компаниями, всегда были не просто сложными, а чрезмерно сложными в конструкционном плане. И почему-то кажется, что они будут такими и дальше. Любят на Западе очень всякие “прибамбасы” использовать при изготовлении оружия. У нас же – наоборот. На первое место ставятся практичность и надежность, а уже на второй план выдвигается красота.

Подробное описание

Охотничий карабин Тигр оснащен газовым приводом автоматики и считается самозарядным устройством. Это означает, что за счет отвода пороховых газов сразу после выстрела карабин будет заряжен снова и готов к следующему выстрелу, что удобно при проведении охоты. Поршень газового типа расположен над стволом, он оснащен коротким ход. С помощью ручной регулировки можно самостоятельно настраивать поршень. Конструкция оснащена поворотным затвором, в котором имеется 3 упора. В процессе поворота затвора вокруг своей оси происходит скольжение рамы, в результате чего он запирается. Во время стрельбы выдаются одиночные выстрелы, с права на стволе расположен предохранитель от случайного выстрела по типу флажка.

Производитель оружия не рекомендует использовать в этой охотничьей винтовке патроны других марок или те, которые были изготовлены самостоятельно

Охотиться на крупного зверя помогает открытое прицельное приспособление механического типа. Для повышения точности прицела, охотники используют оптические устройства, которые можно закрепить на быстросъемном кронштейне слева ствола. В карабине Тигр по сравнению со снайперской винтовкой Драгунова был изменен шаг нарезов. В этом исполнении он увеличен с 240 мм. до 320 мм. Данное решение было использовано, для возможности применения в процессе охоты утяжеленных пуль.

Основные параметры

Предназначение новичка – охота (на дальние и средние дистанции) и учебно-тренировочная стрельба. Главная особенность модели – овально-винтовая сверловка Ланкастер (lancaster , иначе она называется мультирадиусной). Такая модификация позволяет многократно увеличить дальность, точность и кучность стрельбы, не теряя при этом имеющихся преимуществ «гладкостволок». В зависимости от подвида может насчитываться от двух до восьми дульных нарезов.

Тактико-технические характеристики экземпляра:

• общая длина – 122,5 см;

• длина ствола – 62 сантиметра;

• масса (вместе с магазином и боеприпасами) – 3900 грамм;

• тип магазина – отъемный;

• калибр – 9,6 миллиметров;

• боеприпасы – патроны 9,6х53;

• емкость магазина – 5 патронов;

• прицел – целик и мушка, возможна дополнительная установка оптики.

Как истинный Калашников , ТГ3 имеет разметку, аналогичную таковой для боевой модели. Канал ствола и патронник изготовлены из хромированной стали, что обеспечивает высочайшую надежность. Также оружие снабжено щелевым пламегасителем. Цевье и приклад выполнены из пластика, который может быть декорирован под дерево или металл. Традиционно, как и стандартный карабин Тигр, TG3 изготавливается на Ижевском машиностроительном заводе.

Навигация

Недостатки и дальнейшая модернизация

Разборка

Для того чтобы разобрать карабин, нужно проделать следующие действия:

• Отсоедините магазин от карабина
• Проверьте что в патроннике нет патрона, для этого передерните затвор, выполните контрольный спуск
• Снимите крышку ствольной коробки, нажав на короткий рычаг, расположенный слева от ее затыльника
• Вытащите возвратную пружину
• Сдвиньте затворную раму назад и извлеките ее из ствольной коробки
• Снимите личину затвора, для этого поверните ее по часовой стрелке
• Выньте рычаг предохранителя
• Извлеките УСМ
• Снимите ствольные накладки, для этого сдвиньте муфту ствольной накладки вперед
• Сдвиньте толкатель газового механизма назад, выведите поршень из камеры
• Снимите толкатель газового механизма в сборе с пружиной
• Сборка карабина производится в обратном порядке.
