- Особенности конструкции СВД
- СВД винтовка – характеристики и дальность стрельбы
- В заключение
Содержание
Содержание
Содержание
Недостатки и дальнейшая модернизация
История создания
Разработка самозарядного карабина «Тигр» началась в 1990 году под руководством всемирно известного конструктора Евгения Драгунова. В качестве прототипа было принято решение взять конструкцию уже показавшей себя СВД. Новая модель должна была улучшить имеющиеся характеристики, избавиться от большей части недостатков, а также обзавестись новыми функциями. Необходимость разработки была обусловлена тем, что старые охотничьи карабины на базе винтовки Мосина уже устарели и промысловики отчаянно нуждались в новом нарезном оружии.
Первые образцы «Тигра» сошли с конвейера в 1992 году
Карабин сразу же привлек к себе внимание не только охотников, но и военных, ведь все прекрасно знали, на что была способна снайперская винтовка Драгунова. Новая версия получилась ничуть не хуже, а где-то даже превзошла оригинал
Оружие стало еще более неприхотливым в уходе, чем боевой аналог, а также отличалось повышенным показателем кучности на дальних дистанциях. В качестве боеприпасов для стрельбы использовались патроны калибра 7,62×54 R — распространенный боеприпас для нарезного оружия.
В карабине «Тигр» используются патроны калибра 7.62х54 мм
В 1996 году была выпущена первая модификация, получившая название «Тигр-01». Модель была адаптирована под экспорт и стала пользоваться большой популярностью среди американских охотников. От стандартного «Тигра» карабин отличался укороченным стволом, а также уменьшенной емкостью магазина. В последующие годы вышло еще немало других модификаций, имеющих конструктивные отличия. Некоторые версии продолжали «питаться» патронами 7,62×54, другие — были адаптированы под калибр 308 Win и даже 9-миллиметровый боеприпас.
Технология изготовления ствола карабина Тигр
Стволы для СВД и «Тигров» изготавливаются по уникальной технологии. Заготовку для ствола подвергают глубокому сверлению под воздействием высокого давления масла, после чего канал полируют с использованием электрического разряда.
Следующим этапом является электроэрозия. Происходит это так: заготовку ствола помещают в специальный раствор, а в канал вводят инструмент, задающий форму будущих нарезов. Нанесение на гладкую поверхность ствола точных нарезных линий происходит за счет действия электрического разряда. Простым языком можно сказать, что излишки металла просто «вымываются», тем самым образуя нарезы. В этом и заключается уникальность технологического процесса, применяемого в винтовках Драгунова.
В дальнейшем наружную поверхность ствола подвергают токарной обработке и термообработке. Завершающей операцией является хромирование канала ствола, что не характерно при изготовлении снайперских стволов.
Кучность стрельбы вполне позволяет использовать винтовку СВД и «Тигр» как точное охотничье оружие. Средние показатели кучности для них составляют 50-60 мм на 100 м, тогда как нормативом кучности является показатель 80 мм.
Ствол СВД и длинной винтовки «Тигр» имеет длину 620 мм, а ствол «Тигра» в коротком исполнении – 530 мм. Ресурс ствола, заявленный производителями, составляет 6000 выстрелов.
Последствия пандемии
Разновидности
- Карабин «Тигр» – выпускался по спецзаказам с начала 90-х до 1996 года. В наименьшей степени переделанный вариант СВД. Конверсия заключалась в укорочении ствола и установке магазина объемом пять патронов. Пламегаситель короткий и несовершенный. Планка для крепления оптики рассчитывалась на установку армейского прицела ПСО-1. Первые модели оснащались деревянным ортопедическим прикладом без затыльника и пластмассовыми накладками на цевье. В последующем стали устанавливать амортизирующий затыльник, цевье так же стали выполнять из дерева.
- Карабин «Тигр» в исполнении (исп.) 01 – вариант, адаптированный к зарубежным требованиям, это попытка «ИжМаш» выйти на американский рынок оружия. На ствольной коробке (слева) добавлена планка для крепления тактических приспособлений. Приклад получил вид плечевого упора – две металлические трубы, на верхней расположена поворачивающаяся подушка, затыльник из полиамида с амортизирующим затыльником. Пистолетная рукоять почти вертикальная, цевье с горизонтальными прорезями для выхода газов. Эти детали так же выполнены из полиамида. Ствол получил длинный пламегаситель, эффективно снижающий отдачу. Из-за увеличения длины приклада спусковой крючок сдвинут назад, внесены некоторые изменения в конструкцию спускового механизма.
- Карабин «Тигр» в исп. 02 – модель со складывающимся металлическим рамочным прикладом, имеющем поворотную подушку под щеку стрелка. Ударно-спусковой механизм при складывании ложи блокируется.
- Карабин «Тигр» в исп. 03 – попытка адаптации к требованиям стрельбы навскидку. Приклад и ложа выполнены из массива дерева (бук, береза). Приклад с подушкой «Монте-Карло» и выточкой на шейке ложи для удобства хвата.
- Карабин «Тигр» в исполнении 05 – практически возвращение к оригинальной СВД. Опционально возможна установка длинного (620 мм) ствола, регулируемый газовый двигатель. Пламегаситель всегда устанавливается длинный, цилиндрический. Это отличает его от предыдущих моделей, оснащающихся в базовом варианте коротким коническим пламегасителем. Приклад ортопедический, из ламинированного дерева.
Все модели карабинов имеют вариант с заглушенным газовым двигателем, о чем указано в техническом паспорте.
Карабины охотничьи Тигр на базе СВД
Читайте также
Вторжение в Камбоджу
Ссылки
Бой у Соммы и первые танковые атаки
В полшестого утра новенькие британские танки – всего 49 машин – выстроились для атаки. В атаку смогли пойти только 32 машины, остальные банально сломались. Французские же «Шнейдеры» вообще не участвовали в первых танковых боях, поскольку не были готовы экипажи.
Захват британской пехотой немецких позиций
До немецких позиций, разрывая ненавистную солдатам «колючку», доползло всего 18 машин, но и их усилий хватило для прорыва фронта. Немецкая пехота в панике отступала, танки «держали» пули, осколки и ручные гранаты. Немцы быстро приходили в расстройство, видя, что их оружие лишь царапает стальную шкуру «ромбов», началась сдача в плен.
Mk-1 в атаке
В первые сутки было взято много пленных и трофеев, но выяснилась и неприятная особенность: крупнокалиберный 150 мм снаряд танк всё-таки не «держал». Тем не менее захват участка вражеской обороны 5х5 километров произвел большое впечатление на командование союзников. Это при том, что туши стальных монстров, за которыми укрывалась от губительного огня пехота, снизили солдатские потери в целых 20 раз(!).
Захват танка немцами
Только массированный огонь немецкой тяжелой артиллерии и неуклюжесть первых танков не дали расширить новый плацдарм во вражеской обороне. Танки показали свою эффективность даже самым ярым скептикам. Маршал Жоффр высоко оценил эффективность новых машин. Уже через год в битве у Камбре в бой пойдет почти полтысячи союзнических танков, а во время «Бойни Нивеля» в апреле 1917 года французы пошлют в бой 128 танков.
Renault FT-17
Несмотря на первые неудачи и порой неправильное применение, танк остался на поле боя вплоть до наших дней. Французским инженерам фирмы «Рено» удалось придумать легендарный танк FT-17, который стал прообразом всех современных машин. Трансмиссия и водитель – спереди, поворотная башня и боевое отделение – в середине, двигатель – в корме.
Т-34 атакует немецкие позиции в ходе Битвы под Москвой
Первая мировая война и первые попытки применения танков дали тот опыт, благодаря которому в следующей войне немецкие солдаты, мерзнувшие в окопах Восточного фронта, так же как их предки на Сомме, судорожно сжимали свои винтовки, заслышав лязг гусениц и шум моторов наших легендарных «тридцатьчетверок».
Обложка: pinterest.ru
Работы в области авиации
Основные параметры
Предназначение новичка – охота (на дальние и средние дистанции) и учебно-тренировочная стрельба. Главная особенность модели – овально-винтовая сверловка Ланкастер (lancaster , иначе она называется мультирадиусной). Такая модификация позволяет многократно увеличить дальность, точность и кучность стрельбы, не теряя при этом имеющихся преимуществ «гладкостволок». В зависимости от подвида может насчитываться от двух до восьми дульных нарезов.
Тактико-технические характеристики экземпляра:
-
общая длина – 122,5 см;
-
длина ствола – 62 сантиметра;
-
масса (вместе с магазином и боеприпасами) – 3900 грамм;
-
тип магазина – отъемный;
-
калибр – 9,6 миллиметров;
-
боеприпасы – патроны 9,6х53;
-
емкость магазина – 5 патронов;
-
прицел – целик и мушка, возможна дополнительная установка оптики.
Как истинный Калашников , ТГ3 имеет разметку, аналогичную таковой для боевой модели. Канал ствола и патронник изготовлены из хромированной стали, что обеспечивает высочайшую надежность. Также оружие снабжено щелевым пламегасителем. Цевье и приклад выполнены из пластика, который может быть декорирован под дерево или металл. Традиционно, как и стандартный карабин Тигр, TG3 изготавливается на Ижевском машиностроительном заводе.
См. также[ | код]
Точность стрельбы
В соответствии с «Наставлением по стрелковом делу» кучность боя винтовки считается нормальной, если при стрельбе четырьмя выстрелами из положения лёжа на дальность 100 м все четыре пробоины умещаются в круг диаметром 8 см. Стрельба ведётся взятыми из герметичной укупорки патронами из одной партии с обыкновенными пулями со стальным сердечником.
Изначально СВД выпускалась с шагом нарезов 320 мм, аналогичным спортивному оружию и обеспечивающим высокую кучность стрельбы, однако при принятии снайперской винтовки Драгунова на вооружение выяснилось, что с таким шагом рассеивание бронебойно-зажигательных пуль Б-32 увеличивается в два раза. В результате было решено изменить шаг нарезов на 240 мм, что привело к увеличению норматива по рассеиванию на дальности 100 м с 8 см до 10 см (что, однако, не нашло отражения в НСД). При стрельбе снайперским патроном 7Н1 рассеивание составляет (в зависимости от шага нарезов) не более 10—12 см на дистанции 300 м.
Дальность прямого выстрела снайперской винтовки Драгунова СВД составляет:
- по головной фигуре, высотой 30 см — 350 м,
- по грудной фигуре, высотой 50 см — 430 м,
- по бегущей фигуре, высотой 150 см — 640 м.
Прицел ПСО-1 рассчитан на стрельбу до 1300 метров, однако на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь.
Главной сложностью при стрельбе на большие дальности являются ошибки подготовки исходных данных для стрельбы (это справедливо для всех снайперских винтовок). На дальности 600 метров срединная ошибка по высоте (в определении дальности, равной 0,1 % дальности) — 63 см, срединная ошибка в боковом направлении (определение скорости бокового ветра, равной 1,5 м/с) — 43 см. Для сравнения, срединное отклонение рассеивания пуль для лучших снайперов для 600 м — по высоте 9,4 см, боковое 8,8 см.
Хорошая подготовка снайпера позволяет вести прицельный огонь даже по таким целям, как вертолёты и малоскоростные самолёты. Например, известен случай, когда бойцу партизанского отряда ФНОФМ удалось сбить выстрелом из СВД реактивный штурмовик ВВС Сальвадора. Это произошло 12-го ноября 1989 года у деревни Сан-Мигель. Заходивший в атаку самолёт Cessna A-37B удачно вписался в прицел и был поражён (позже удачливый снайпер рассказывал, что целился в кабину экипажа). Пуля попала в лётчика, после чего самолёт потерял управление и разбился. Похожим образом использовали СВД иракские боевики, заявлявшие об уничтожении огнём снайперских винтовок малых разведывательных БПЛА RQ-11 Raven.
Крупнокалиберная модификация
Отдельно хотелось бы остановиться на крупнокалиберном варианте легендарной винтовки – СВДК. Это оружие было разработано как раз-таки с целью избавиться от некоторых недостатков прародителя, оставив неизменными прочие характеристики. В частности, конструкторы хотели достичь большей прицельной давности и вероятности поражения целей в бронежилете. Вместо обычного патрона 7,62*54 мм, который используется в обычной СВД, был выбран боеприпас калибра 9,3*64 мм (9СН/7Н33). Вообще, этот патрон уникален для военной практики, так как изначально это был 9,3*64 Brenneke, использовавшийся исключительно в охотничьих целях.
Впервые он появился в Германии. Произошло это в 1910 году. Автором был Вильгельм Бреннеке, причем разработка велась для винтовки Маузера со скользящим затвором. Аналог такого патрона до сих пор используется в отечественных охотничьих карабинах “Тигр-9”, “Лось-9”. У получившегося оружия очень много общего со стандартной СВД. Конечно, есть определенные различия в деталях, но связаны они с иным патроном. Так, у СВДК имеется более тяжелый ствол, массивный штампованный магазин, а также сошки с креплениями. Последний элемент значительно увеличивает вес оружия, к чему далеко не все стрелки относятся однозначно. Одним нравится повышенная устойчивость, прочие жалуются на возросшую утомляемость.
В любом случае данное оружие широкого распространения в войсках не получило. «Виноват» оказался патрон Бреннеке. Дело в том, что его основные положительные качества раскрываются на дистанции до 300 метров. На этом расстоянии прекрасно себя показывает стандартная СВД… С увеличением расстояния резко падает точность и кучность, да и пробивные качества нового боеприпаса оказались куда ниже необходимого. Впрочем, против противника в бронежилете этот патрон показал себя неплохо, так что перспективы у оружия все-таки есть. Однако пока что лучше себя показывает модернизированная СВД. Обзор винтовки на этом можно считать законченным. В нашей статье мы постарались рассмотреть все положительные и отрицательные стороны оружия, которое недавно отметило свой полувековой юбилей.
Литература
Характеристики орудия SK/C34:
Особенности конструкции СВД
Принцип работы основан на отводе энергии пороховых газов через отверстие в стенке канала ствола. Газы, образовавшиеся после сгорания пороха приводят в движение специальный толкатель, который в свою очередь, толкает поршень, а тот приводит в движение затвор.
Такое сложное устройство привело к увеличению плавности работы помогло достичь особенного свойства.
В СВД канал ствола запирается на 3 боевых упора.
Один из которых является по своим параметрам, прежде всего, выбрасывателем.
Кроме того, Драгуновым была использована форма цевья и приклада, отработанная на прежних спортивных ружьях.
Немаловажным в истории СВД является и тот факт, ствольные накладки не крепились плотно к стволу, тем самым обеспечивая вентиляцию ствола. Предохранитель более удобен, а магазин СВД имеет большую жесткость нежели на автоматах Калашникова. Еще он блокирует спусковой крючок и не дает выстрелить, когда ствол не заперт полностью.
На этом фото представлены составные части ударно-спускового механизма:
- корпус;
- ось шептала, крючка и автоспуска;
- спусковой крючок с тягой;
- пружина крючка;
- шептало;
- автоспуск;
- курок;
- пружина боевая;
- ось курка;
- ось защелки магазина;
- защелка магазина;
- пружина защелки магазина.

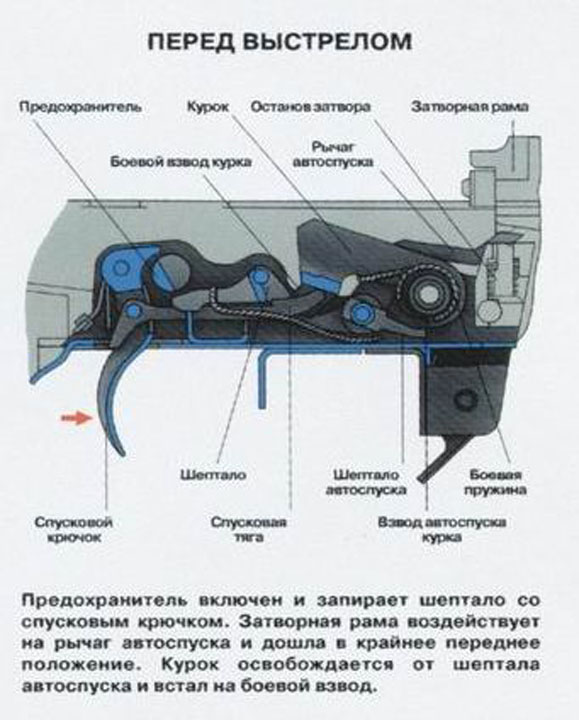

Ударно-спусковой механизмДо заряжанияПри заряжанииПеред выстреломПосле выстрела
Прицельные приспособления
Как раннее упоминалось, прицельная дальность стрельбы с оптическим прицелом составляет 1300 метров.
Прицел снайперский оптический ПСО-1
В дополнение к этому, также можно вести огонь, использую механические приспособления (секторный прицел, мушку), где цифра соответствует дальности (1-100 м,2-200 м и т.д.)
Механический (открытый прицел)
Точность и кучность
Евгений Драгунов был создателем целого направления спортивных винтовок, с которыми наши спортсмены занимали призовые места на соревнованиях по стрельбе и биатлоне. Поэтому он учитывал, что кучность хороших винтовок с продольно скользящим затвором и одиночным перезаряжанием не должна превышать 1 МОА (угловая минута), что соответствует кучности в 3 см на 100 м.
Разумеется, для массового магазинного ружья это было слишком трудоемко и точность образцов до 1975 года выпуска была 1.04 МОА, а шаг нареза ствола равнялся 320 мм.
Более поздние образцы при стрельбе спортивной пулей 7н1 показывали 1.24 МОА, а с ЛПС-2.21 МОА, так как произошла замена шага нареза на 240 мм.
Проведя анализ этих таблиц можно сделать вывод о том, что согласно наставления по стрелковому делу для этого вида оружия, на дистанции до 500 метров гарантированно поражение грудной фигуры с 1 выстрела.

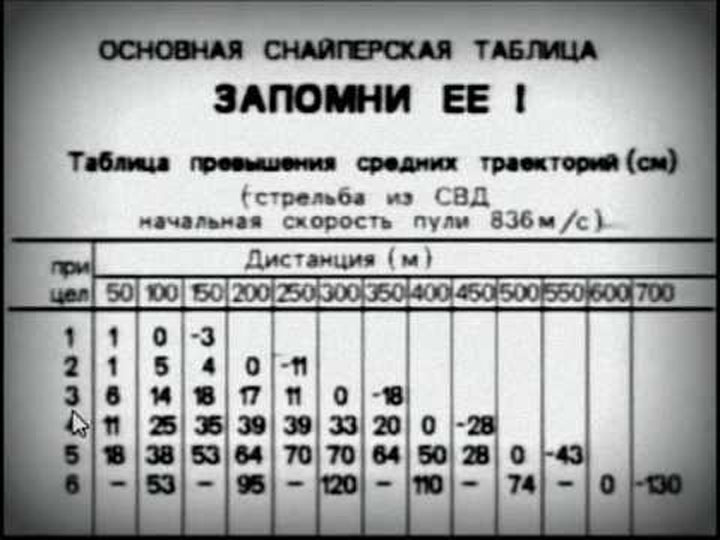

Таблица превышения средних траекторийКоличество патронов, необходимое для поражения одиночных целей
