Штык-нож

Штык холодное оружие в России или нет

Не столь сложен вопрос, сколь ответ на него. Изучив немало профильных интернет-ресурсов, и даже побывав у экспертов криминалистов на форуме МВД. Конкретики найти не удалось, всё завуалировано: нормами, ГОСТами и прочими бюрократическими документами.

Частенько они и сами не могут ответить на вопрос – штык холодное оружие или нет. Но в общих чертах формируется картина – вот такого плана:

1. Важен момент, в виде крепления штык-ножа. Несъёмные изделия технически будут рассматривать целиком с карабином. Его запросто признают холодняком. Бред, но случается и такое. Зависит от конкретного сотрудника полиции криминалиста. Со съёмными штыками немного проще, если не имеется полноценной рукояти или изменений в конструкции – храните его отдельно от огнестрела и проблем не будет.
2. Оригинальные штык-ножи для карабинов на основе АК, СВД и им подобных, ставить не следует. Они были приняты на вооружение, как отдельные боевые единицы и имеют индекс ГРАУ. По закону об оружии он непременно будет боевым экземпляром. К обороту для гражданских лиц они запрещены.
3. С репликами или охолощёнными штыками всё гораздо радужнее. Их несложно приобрести в магазине с сертификатом хозбыта. Для воссоздания полноценного карабина, самый безопасный способ. Охолощение производится двумя способами: пропилом или отпуском стали. Второй вариант не имеет никаких отличий от оригинала, но твёрдость клинка становится ниже 42 HRC.
4. Штыки зарубежного производства, боевым изделием считаться не будут. Необходимо наличие сертификата приравнивающего его к хозяйственно-бытовым предметам.

Финский штык-нож на винтовке Мосина.

Если остаются сомнения по конкретно вашему штыку, отдайте его на экспертизу. Признают штык холодным оружием – оформляйте его по закону, иначе проблем не избежать.

Штык-нож Шмидта-Рубина – оружие периода мировых войн

Винтовки в довоенный период были модернизированы, что стало основополагающей причиной полного пересмотра и изменения конструкции штыка. Выпуск пехотной винтовки Шмидта-Рубина был ознаменован появлением клинка, который оснащался фиксатором, исключавшим возможность выпадения клинка из ножен. Данной моделью попутно оснащался и швейцарский карабин К31 и облегченная однозарядная винтовка Шмидта-Рубина для оснащения кадетских корпусов. Производителями штыка стали фирмы “Victorinox (Elsener Schwyz Victoria)”, «Schweizerische Industrie Gesellschaft».

Внешне, швейцарский штык нож Шмидта-Рубина имел вид ножа с прямым длинным 30 см клинком, ширина которого составляла 2,7 см. Клинок был выполнен с углеродистой стали, покрытой толстым слоем хрома, и имел двустороннюю заточку. Рукоять ножа была деревянной с двумя металлическими наклепками.

Штык нож Шмидта-Рубина оснащался фиксирующим механизмом, который представлял собой Т-образный паз на торце рукоятки с встроенной пружинной защелкой. Данная конструкция с прямой крестовиной плотно и надежно крепила инструмент к дулу винтовки. Нож комплектовался металлическими ножнами из вороненой стали, которые заканчивались шариком на конце. В их основании находились коричневые кожаные «хлястики» (для образца от фирмы Schweizerische Industrie Gesellschaft) или подвес со скобой (для модели Victoria от Victorinox). Штык нож также имел клеймо соответствующих производителей, которые ставились на пяте клинка, серийные номера на крестовине и изображения штыковой винтовки с буквой изготовителя на устье ножен.

Следующей вариацией штык-ножа была модель для оснащения винтовок саперов и военных инженеров, которая изготавливалась на основе штыкового тесака, разработанного к винтовке Веттерли 1878 г. Она имела аналогичный прототипу 47 см клинок с 1,2 см долом, расположенным по его правой стороне и двухрядной пилой, находящейся на обухе. В отличие от штыковых ножей Шмидта-Рубина рукоять данного ножа была более длинной за счет вытянутой стальной головки.

Возникшие во время Первой мировой войны правила и стратегии ведения боя способствовали возникновению оружия для пехоты, которое было более функциональным и эффективным в ближнем бою. Так возникли клинки ромбического сечения с двусторонней заточкой к винтовкам Шмидта-Рубина и автоматическим винтовкам Sturm Gewer 57. Штык имел 37 см длины с укороченным до 24 см клинком шириной в 2,2 см. В первом случае рукоять была клепаной с деревянными накладками, а во втором производилась из черного пластика с выпуклой серединой и сужающимися концами, а также вкруговую нарезанными бороздками.

«Швейцарский штык нож» прочитали
4672 раз(а)

Основные свойства штык-ножей

Функционал штык-ножа, ясен и понятен, если коротко, то многофункциональность у него в приоритете. А вот свойства его однозначно:

• быстро можно отстегнуть для рукопашного боя;
• вес самого изделия играет большую роль;
• не мешать бойцу при переноске его в отстегнутом виде;
• длина, также важна при рукопашной схватке;
• твердость стали, достаточной для использования его как инструмент;
• многофункциональность.

Эти свойства должны быть присущи каждому штыку. Попав в любую ситуацию, боец не должен долго возиться с клинком. Все выполняемые действия необходимы быть легкими и простыми. Такие свойства должен иметь каждый штык нож.

История создания армейского штык-ножа

Штык, как дополнительное устройство к длинноствольному огнестрельному оружию, впервые использовалось в 60-х – 70-х годах 16 века в Северных провинциях Испании. Первые такие устройства, сегодня известные как багинеты, не представляли собой боевые орудия, а являлись съемными кинжалами (или рогатинами), которые своей деревянной рукоятью вставлялись в ствол охотничьего ружья. Такая сложная конструкция использовалась с одной целью – добивание подстреленного зверя.

«Боевое» крещение эти ножи прошли только в 40-х годах 17 века, и уже ко второй половине этого века такие штыки успешно использовали военные. В ходе практической (боевой) эксплуатации у багинетов был обнаружен один существенный недостаток – невозможность произведения стрельбы при наличии штыка. Поэтому в преддверии 18 века военным конструкторам удалось создать первый армейский штык-нож, который легко надевался на ствол оружия благодаря предусмотренной трубке. Он не имел вспомогательных фиксирующих устройств, поэтому легко снимался и одевался на мушкет одной рукой (обычно правой). Последнее свойство определяло место его расположения: нож находился справой стороны от оси ствола.

Такие военные штык-ножи были разновидностью клинковых штыков, хотя часто встречались устройства игольчатого типа. Стоит отметить, что первый вид данных колющих инструментов считался многофункциональным устройством. Поскольку такой штык-нож боевой мог не только нанести существенные повреждения противнику в ближнем бою, но и также мог с легкостью быть использован для резки, рубки, окапывания и других действий в тяжелых условиях. А вот второй тип устройств предназначался именно для штыкового боя, поэтому его перестали использовать после окончания Второй мировой войны.

Модернизация штык-ножа АК-47

Модернизированные автоматы Калашникова (АКМ) были приняты на вооружение в 1959 году. Они оснащались новым штык-ножом, который назывался изделием 6х3. Общая длина холодного оружия составляла 280 мм, при этом габариты однолезвийного клинка с двухлезвийной заточкой скошенного боевого конца – 150х30 мм.

Модифицированная версия штык-ножа.

Благодаря изменению размеров приспособление стало более удобным при использовании в сравнении с предыдущей версией. Отличий АК от АКМ меньше, чем в штык-ножах для этих автоматов.

Конструкция модернизированного приспособления позволяла наносить колющие и режущие удары во время рукопашного боя. Для решения дополнительных задач в средней части лезвия имелось прямоугольное отверстие, а на обухе были сделаны насечки.

Для изготовления ножен использовалась металлическая трубка, которая имела прямоугольное сечение. В части, примыкающей к рукояти, устанавливалась широкая резиновая накладка.

При проведении рабочих операций она могла использоваться в качестве рукоятки. На нижней части заклепками фиксировалась металлическая деталь, выполняющая функцию дополнительного лезвия. На ней имелась ось для установки ножа.

Благодаря такой конструкции холодное оружие превратилось в универсальный режущий инструмент. В нем основная кромка и серрейтор на обухе применялись для резки различных материалов. Соединив штык-нож с ножнами на Т-образной опоре, можно было получить кусачки. Они могли использоваться для организации проходов в проволочных заграждениях противника.

Через некоторое время появилась модель штык ножа 6х4. Изначально она также использовалась для АКМ, а впоследствии таким приспособлением оснащались АК-74. Клинок в модели остался прежним, модернизации подверглась рукоять – она стала более эргономичной.

Ножны изготавливались из высокопрочного пластика. Штык нож 6х4 модернизировалось несколько раз, но это практически не отражалось на его внешнем виде. Общая длина составляла 270 мм, а масса – 250 г.

В 1989 г. для автоматов АК-74 году была разработана экспериментальная модель. Считается, что она стала прототипом современной версии.

Клинок без пропила имел симметричным боевой конец копьевидной формы, который отличался двухсторонней заточкой. Лезвие стало толще, но был выполнен скос, обеспечивающий утончение на конце.

Экспериментальное холодное оружие в скором времени было заменено новыми версиями. Сегодня его можно встретить только в частных коллекциях. Появились также видоизмененные сувенирные модели. Это штык-ножи ШНС, которые имеют отличия от оригинала. Иногда можно встретить складные модели, но настоящим холодным оружием они не считаются.

Экспериментальные версии можно увидеть только в коллекциях.

Разновидности сечений и форм клинков штыков

С развитием огнестрельного оружия штык постепенно начал уходить на второй план. Но многие грамотные конструкторы, утверждали, что он необходим, сделав его многофункциональным. И солдат, по сути, будет вооружен двумя ножами, и плюсом еще будет в одном из них инструмент, который нужен многим военным подразделениям, связистам или разведчикам.

Классифицировать все предметы очень сложно. Вариантов было немало, попадались даже складные и трехгранные штыки. Но основные характеристики форм и сечений, присутствуют у всех изделий:

• с двусторонней заточкой клинка, имеющие Т-образное сечение;
• с односторонней заточкой;
• просто с двусторонней заточкой;
• штыки-стилеты с игольчатыми клинками.

Пример разных сечений и форм клинков штыков.

Система крепления к оружию, также имеет небольшие отличия. В некоторых вариантах имелись защелки в районе крестовины, а у других в головке рукояти. А были и такие экземпляры, в которых кнопка защелки находилась в самой крестовине клинка.

Штык от винтовки: история развития

Оружие штык является прямым потомком боевых пик, которые в свою очередь являются последним витком эволюции копья. До появления первых огнестрельных ружей холодное оружие было главным вооружением пехоты. Когда появились целые отряды, вооружённые мушкетами, холодное оружие постепенно стало терять свои позиции. Но так как мушкет нуждался в длительной перезарядке, в помощь мушкетёрам давали отряды пикинёров. Жизнь солдата с пикой была коротка, так как он мог воевать только в ближнем бою, поэтому эти отряды постепенно пропали.

Так как после выстрела стрелок оказывался практически безоружным, ему нужно было специфическое оружие, которое одновременно не мешало бы владеть огнестрелом. Так появились первые образцы багинетов – длинных клинков, которые вставлялись непосредственно в ствол мушкета. Это оружие мешало перезарядке, но в условиях скоротечной схватки неплохо справлялось со своими обязанностями.

Требования, предъявляемые к новым образцам штыковых ножей

Требования к армейским ножам сегодня достаточно современны и нет в них ничего не обычного. Взяв в учет, развитие различных технологий, конструкторам, нужно включить немного фантазию и клинок непременно будет радовать любого бойца:

1. На первом месте, конечно, остается размеры и форма ножа.
2. Нанося им удары, раны должны быть максимально поражающими, а также необходимо иметь возможность быстрого извлечения клинка, для повторной атаки.
3. Работая одной рукой штыком, должна быть возможность задействовать и вторую руку бойца, к примеру, вооружив ее вторым боевым клинком.
4. При перемещении пластунским методом изделие не должно мешать и не потеряться во время движения.

Современный небольшой штык-нож. Из этих простых требований можно сделать вывод: клинок небольшой, меньше цепляющихся элементов, легок в работе и надежные ножны. Вот что хочет современный солдат.

Известные изделия штык ножей немецких времён ВОВ

Сегодня в коллекциях оружия можно встретить модели, использующихся в войсках Германии времён Великой Отечественной войны. Их популярность была велика, немецкие войска оснащали этим видом холодного оружия свыше 40 заводов.

Для каждого рода войск выпускалась своя модель клинка.

Основные отличия заключались:

• видом клейма, содержащего данные завода-изготовителя;
• наличие девиза в виде надписи и символа рода войск, для которого выпущен клинок;
• изделие маркировано, указаны: год выпуска модели, цифровой код завода-изготовителя, тип изделия, материал;
• отметка государственной проверки изделия в виде цифрового кода.

Войска Германии всегда оснащались лучшими видами оружия, действующее огнестрельное и холодное вооружение постоянно совершенствовалось.

Ножи первой мировой войны.

Завод изготовитель, клеймо

Золинген – город в котором находилось несколько заводов-изготовителей холодного оружия к винтовке. Работали заводы по выпуску в столице Германии, а также в городах Штерн, Райнберг. Оружие выпускалось по единым стандартным условиям, но обязательно отмечено собственным клеймом на лезвии.

Помимо клейма каждый завод-изготовитель имел право ставить свои отметки на различных частях оружия.

Багинет

Выход из положения поначалу виделся в комбинировании родов войск. Пока личное огнестрельное оружие было дорогим и сложным в обслуживании и перезарядке, стрелки и копейщики (алебардщики или пикинеры) сводились в общие баталии (вид воинской части и построения). В случае прорыва конницы или стремительной атаки пехоты стрелки укрывались за спинами ощетинившихся пиками солдат ближнего боя.

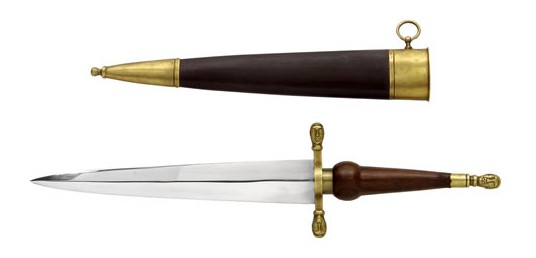

Багинет, видна втулка для ствола на рукояти

Но время шло, и огнестрельное оружие удешевлялось, а главное –совершенствовалось. С появлением мушкета и фузеи в Европе все больше армий переходило на исключительно стрелковые пехотные формирования. Фузилерные и мушкетерские полки стали основой и становым хребтом армий к концу XVII века. Но как же пехотинцу защититься от кавалериста, все еще носящего кирасу, вооруженного пикой или тяжелым палашом?

Так орудовали багинетом

Выход предложили французы. В городе Байонна изобрели кинжал, который стали именовать «байонет» или «багинет». Но кинжалом он был только с виду. Если мы посмотрим на его изображение, станет понятно, что его рукоять предназначена для закрепления прямо в стволе мушкета или фузеи. В случае опасности обоюдоострый кинжал, чуть длиннее швейцарского «Гольбейна», плотно заталкивали в ствол и орудовали ружьем как копьём. Идея был неплоха как защита от кавалерии; но вот незадача – стрелять-то пехота уже не могла. Да и скоро вытащить плотно засевший своей деревянной распоркой байонет было делом непростым. Обычно его просто вышибали ногой, но на все эти действия уходило драгоценное время – те минуты, за которые можно было успеть сделать 4-5 выстрелов. Впрочем, сама идея скрестить ружье и холодное оружие всем понравилась, и её стали с энтузиазмом развивать.

Общая информация о штыках

Штык от винтовки представляет собой холодное оружие, основной задачей которого является поражение противника мощным колющим ударом в рукопашной схватке. Оружие крепится к дульной части винтовки, ружья, карабина или автомата. В зависимости от типа, все штыки можно разделить на следующие группы:

• Гранёные или игольчатые штыки. В отличие от клинковых моделей, это оружие имело небольшие габариты и легко поражало тела противника. Пока штыковые атаки играли огромную роль на полях сражения, этот штык был вне конкуренции, но с появлением автоматов, утратил свои позиции;
• Клинковые штыки. Типичным примером такого оружия будет штык-нож от автомата Калашникова. Он позволял не только рубить, но и колоть. Кроме того, с помощью штык-ножа можно выполнять массу различных хозяйственных работ.

Всё оружие данного типа делится на категории в зависимости от способа крепления:

• К наконечнику цевья и к ложевому кольцу одновременно;
• К стволу;
• Быть съёмными или несъёмными;
• Откидным.

Современные модели

Следующая модель получила название «изделие 6х3», она вышла в 1959 году, была сразу принята на вооружение Советской армии. Прототип этого клинка был разработан подполковником ВМФ Р. Токаревым для морских разведчиков. Ещё в 1956 году моряки активно использовали его как боевое оружие.

У холодного оружия было технологическое отверстие и специальная конструкция ножен, что позволяло перерезать клинком толстую стальную проволоку и электрические провода. Рукоять и ножны изготавливались из материалов, не проводящих ток. У складного ножа было множество функций, среди которых выделяли возможность перепиливать гвозди. На кромке мастера сделали зазубрины в виде пилы. У этой модели общая длина составляла 28 см, а размеры клинка — 15х3 см. Такое изменение габаритов сделало изделие более удобным для применения на практике. Рукоять было легко держать в руке, а лезвие стало более острым.

Боевое применение

«Суперкрепости» изначально разрабатывались для войны на Тихом океане. Для бомбардировок в Европе вполне было достаточно и В-17 с В-24. В июне 1944 года первые В-29 прибыли в Индию, оттуда, используя аэродромы подскока в Китае, они должны были бомбить цели на Японских островах и в Юго-Восточной Азии. Результаты первых боевых вылетов оказались провальными: у самолетов обнаружилось масса неисправностей, многие из них были потеряны или совершили посадку на запасные аэродромы. При этом врагу практически не было нанесено ущерба. Только назначив на должность командующего 20-й ВА генерала Лимэя, имевшего реальный боевой опыт, ситуацию постепенно удалось изменить.

Уже осенью 1944 года В-29 удалось провести удачные налеты на объекты в Маньчжурии и в Сингапуре. В октябре 1944 года бомбардировщики были перебазированы на остров Сайпан. А 24 ноября был совершен первый налет на Японские острова, позже они стали регулярными. Довольно долго эффективность этих налетов была невысокой: бомбы сбрасывались с больших высот (8-9 тыс. метров), как правило, в условиях плохой видимости. Позже бомбометания стали производить ночью с малых и средних высот, применяя при этом зажигательные бомбы и напалм. Постоянно возрастал размах операций. 9 марта был совершен налет на Токио, результате которого погибло 150 тыс. человек, в течение последующих дней были сожжены Нагоя и Осака. Кроме ударов по населенным пунктам, В-29 активно применялись для уничтожения нефтехранилищ и аэродромов противника, а также для минирования прибрежных вод. К лету 1945 года американцы могли привлекать к налетам на Японские острова около 700 В-29.

Штык АК 74 6х5 современная модель

В процессе долгой эволюции изделия, вплоть до 1986 года, появилось инновационное изделие – штык-нож 6х5 для АК 74 и его собрата АК 74М. Развитие производства и освоение нового полиамида ПА-6, позволило конструкторам заменить части обвеса на автоматах и ручных пулемётах. Не обошли стороной и штык АК 74 6х5. Их версий вышло три, рассмотрим каждую подробнее.

Штык АК 74 6х5 первый вариант

Первостепенными задачами перед конструкторами стояли: удешевление производства и улучшение эксплуатационных характеристик изделия. Штык-нож 6х5 заимел оригинальную конструкцию, кардинально отличающуюся от предыдущих моделей. По документам он проходил, как упрощённая модель.

Основным отличием от предыдущих резаков являлась копьеобразная форма клинка и отсутствие овального отверстия недалеко от острия. Оно предназначалось для перекусывания проволоки при соединении с ножнами. Было применено другое решение для таких манипуляций.

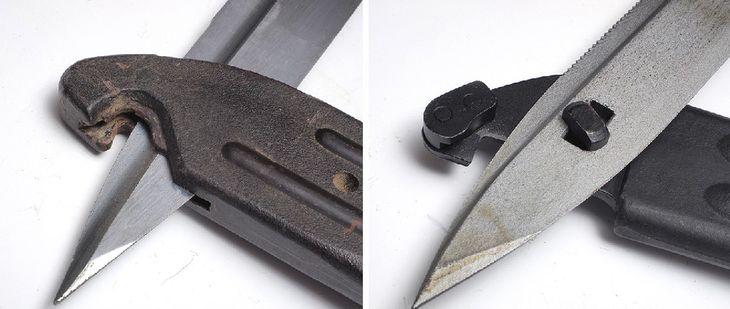

Ножны имели отверстие в нижней части, в которое продевалось острие клинка. Получались кусачки, но развитие такое решение не получило. Конструкция была проверена в частях ВДВ на войне в Афганистане. И в боевых условиях стало ясно, что прежний вариант инструмента более надёжен и удобен.

Слева штык-нож АК 74 6х5 первого образца, справа последующие.

Преобразилась рукоять штыка для АК 74 6х5, кнопку защёлки расположили на ней и убрали стальной наконечник на навершии. Исключили ремешок за ненадобностью. При изготовлении клинок намертво сплавлялся с рукоятью полиамидом. Пилка на резаке располагалась на прежнем месте, но с упрощёнными зубцами. Длина клина увеличилась на 10 мм.

Штык АК 74 6х5 вторая модификация

Информация о проблемном конструкторском решении с кусачками, быстро достигла разработчиков. Уже в 1987 году штык-нож 6х5 получил отверстие у наконечника. Рукоять приобрела более эргономичную форму. В районе гарды выполнены специальные углубления.

Вторая версия тёмно-вишнёвого цвета.

Они препятствуют вытиранию полиамида при ношении штыка в ножнах. Клинок остался копьеобразным, и с прежней длиной. Удлинили пилку, длина её почти до отверстия по режущей кромке. Сегодня штык АК 74 6х5 второго типа довольно редок. Поспособствовала этому явлению его быстрая модернизация в следующее поколение.

Штык АК 74 6х5 третий и последний вариант

Выпуск штык-ножа 6х5 в третьем виде начался в 1988 году. Клинок в данной модификации изменений не получил. Реконструкция коснулась рукояти. Она стала эргономичнее и ухватистей благодаря увеличению ложбин под пальцы и изменению их радиуса в меньшую сторону.

На первые изделия наносили серийный номер внизу рукояти. В более поздних версиях его перенесли ближе к клинку. Встречаются штыки для АК 74 6х5 с шероховатой ручкой, они относятся к ранним разновидностям изделий.

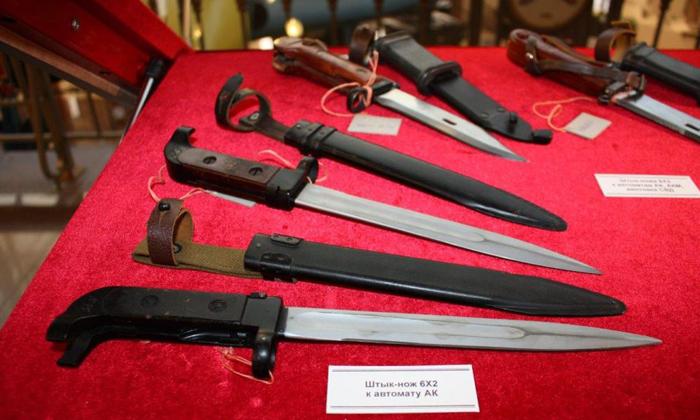

Советские штык-ножи для АК И АКМ

Штык нож ак 47 использовался солдатами армии нашей страны на протяжении периода около 10 лет. Он состоял из однолезвийного клинка, оснащенного одной долой, и клепаной двумя винтами рукояти, состоявшей из двух пластмассовых половинок. Крепился нож к стволу автомата с помощью соответствующего кольца, двух скоб, размещенных в основании рукояти, и пружинного замка, находящегося в хвостовике. На представленном в интернет-сети фото штык ножа ак 47 можно увидеть, что данный инструмент повторяет форму использовавшихся во время II мировой автоматических винтовок, но, в то же время, он является превосходным образцом кинжального боевого оружия, которое станет украшением любой коллекции.

Кроме того, штык нож ак 47 имеет отличные характеристики:

• клинок с высокоуглеродистой легированной стали, которая затачивается до идеальной остроты;
• качественная проковка и закалка лезвия;
• строгий, но привлекательный дизайн, состоящий из классического сочетания металла и дерева;
• оптимальные параметры в 27,7 см длины изделия, комфортной 10,5 см рукояти и 0,4 см толщины клинка.

Штык нож ак 74 был предназначен для оснащения автомата Калашникова образца 1974 г. Он отличался меньшим, чем у предыдущих образцах, размером рукояти, ее ярким оранжевым цветом и рядом других характеристик.

Большинство людей, которые когда-либо держали штык-нож 6×4 для АКМ и АК-74 утверждают, что наточить лезвие данного ножа практически нереально. Так как нож был в первую очередь колющим оружием, то металлом для производства штык ножа ак 74 была сталь марки 8ХФ – легированный инструментальный сплав.

Основные функции штык ножа ак 74 предусматривают его использование для проведения ближнего боя, что поддерживается соответствующими размерами – 27 см общей длины, 15 см клинка и 3 см ширины клинка. Рукоять штык ножа калашникова прикреплена к хвостовику клинка всадным способом и сделана из диэлектрика — пластмассы, кроме того, для нее была разработана более удобная форма. Этот нож стал наиболее распространенным штыковым оружием в мире и использовался для вооружения большинства дружественных стран.

Штык-ножом 6×2 укомплектовывались модификации АК, АКС, АКМС и «облегченного» АКМ с 1952 по 1960 гг. Данный нож имел односторонне заточенное лезвие и долы по обеим его сторонам. Для клепаной рукояти использовались пластмассовые “щечки” красно-коричневого цвета, прикрепленные к ручке двумя металлическими винтами. Крепился штык к автомату тем же способом, что и модель для АК 47. Ножны были стальными и имели две скобы для ремня. Подвесной ремень изготавливался из брезента, реже из кожи. Размеры ножа составляли 31,5 см общей длины, 20,5 см длины рукояти, 2,2 см ширины лезвия. Модель отличалась более высокими режущими характеристиками по сравнению с предыдущими и последующими образцами.
