Саперная лопатка для городской самозащиты (часть 2)

Конструкция

Та пехотная (саперная) лопатка, которая используется в России, имеет только 2 составные части: лезвие из стали и черенок из древесины. Простота этой конструкции вызвана тем, что на первом месте находятся соображения надежности. Так как инструмент обязательно создается с расчетом на боевое применение, штык делают только из кованых закаленных сталей

Для изготовления черенков применяются твердые породы древесины; что немаловажно, окрашивать их нельзя

А вот число углов у штыка может быть различным – 5 или 4, изредка встречаются овальные инструменты. Грани, непосредственно погружающиеся в землю, обязательно затачиваются максимально остро. Необходимая острота определяется тем, какой именно грунт планируется копать. В большинстве случаев боковины тоже затачивают, чтобы эффективнее рыть изобилующую корнями землю. Преимущественно боевые разновидности оснащаются темляками, а их грани затачивают как можно лучше.

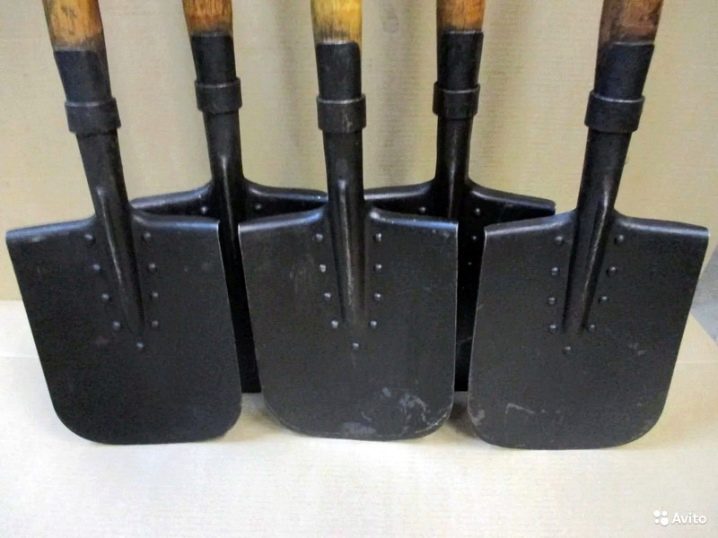

Сохранившиеся экземпляры

Немного истории

Малую пехотную лопатку (МПЛ) изобрёл датский офицер Мадс Линнеманн в 1869 году и позже запатентовал её. В 1871 году в Австрии Линнеманн открыл производство и вскоре получил один из самых крупных заказов от Российской империи, где изобретение было хорошо оценено. И тут возникает вопрос: почему же другие страны проигнорировали такое полезное изобретение Линнеманна? А всё просто. Вооружённые силы других стран взяли за основу идею Линнеманна и внесли небольшие изменения при её конструировании, тем самым создав новое.

Если говорить о Российской империи, то в те времена на вооружении стояла большая сапёрная лопата длиной 110 см (БСЛ-110), которая и использовалась сапёрами. Но постепенно линнеманновский вариант вытеснил ее из-за удобств применения — ведь большой сапёрной лопатой, в отличие от МПЛ, можно было работать лишь стоя в полный рост.

За все годы существования МПЛ изменились не только материалы для её производства, но и внешний её вид. Одно главное изменение в конструкции данного инструмента произошло в послевоенное время, в пятидесятые годы XX века: лопата стала пятиугольной формы, что ещё больше облегчило её применение, бойцам стало проще окапываться во время боёв.

По сей день МПЛ используют во всех видах современной пехоты, и это не удивительно, потому что сфера её применения очень разнообразна.

Также часто можно заметить, что малую пехотную лопатку называют «сапёрной», наверное, из-за некоторого сходства со «старшей сестрой» — БСЛ-110, но данная формулировка будет неправильной.

Ручной пулемет Шоша: худшее оружие Первой мировой войны

Какие варианты применения МПЛ в сочетании с другим оружием существуют?

Вариантов таких сочетаний не очень много, но они существуют. Самый распространенное сочетание: пистолет и лопатка, или нож и лопатка. У Ремарка описаны ручные гранаты и лопатка.

Такие сочетания задаются функциональной необходимостью. Например, штурмовые подразделения сначала забрасывали в определенной последовательности участки окопов ручными гранатами, а потом врывались в окопы и добивали все живое.

Если требовалось зачистить блиндаж, то сначала бросали гранату, а потом вели бой с пистолетом в одной и ножом или лопаткой во второй руке.

Вот выдержка из книги Пауля Кареля «Восточный фронт», книга первая «Гитлер идет на Восток»:

«Каждый метр пути наступавшие расчищали себе лопатами. При этом в любой момент справа, слева, впереди или сзади мог появиться противник. Ситуация вынудила Люттвица разработать оригинальную методу ведения боевых действий. Вот как описывает это Шауб: «Головная рота пробивалась через глубокий снег по обеим сторонам дороги к ближайшему селу и, действуя как штурмовое подразделение, атаковала противника узкими глубокими порядками. Атака начиналась с сосредоточенного минометного обстрела. Потом главным орудием становились ручные гранаты или — в рукопашной — шанцевый инструмент».

Лопатка сочетается с любым предметом, который может использоваться как оружие. Есть и техника боя с двумя лопатами одновременно. На семинарах я показываю работу лопатки с брезентовым чехлом, или лопаткой и ножом, а так же палкой, курткой и т.п.

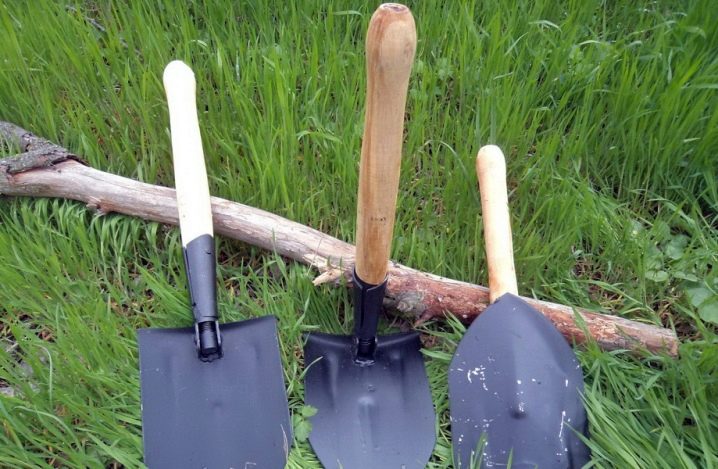

Какими бывают «саперки»

В зависимости от формы, конструкции, размеров ковша, держателя и других показателей бывает 3 вида инструмента. Сейчас мы подробно рассмотрим каждый из них, определим актуальность использования для решения той или иной задачи и выделим основные преимущества и недостатки.

1. МСЛ малая саперная лопата. Очень легкий и компактный инструмент, длина которого не превышает 80 сантиметров (есть модели по 70 и даже 60 сантиметров, но редко встречаются). Он предназначается для походов, поскольку занимает мало места и отлично помещается на боковой стенке рюкзака. Ею можно вырыть яму для костра, нарубить дров (прочный ковш и ровные стороны можно использовать как легкий топорик), сделать небольшой окоп. Работать в домашних условиях трудно, поскольку надо сильно нагибаться. Некоторые используют ее при работах в условиях стесненного пространства.
2. Большая саперная лопата. Это уже инструмент, который пользуется спросом не только в походе, но и дома. Она предназначается для рытья фундаментов, работы в саду, а также выполнения множества других работ, которые недоступны для  крупного садового инвентаря. Размер не превышает 110 сантиметров (самая популярная модель БСЛ-110). Длина штыка – 26 сантиметров, ширина – 19 см. Идеальный вариант для заливки фундамента, поскольку обычная лопата делает широкую борозду, и перерасход бетона обеспечен (да и работать попросту станет неудобно в траншее).

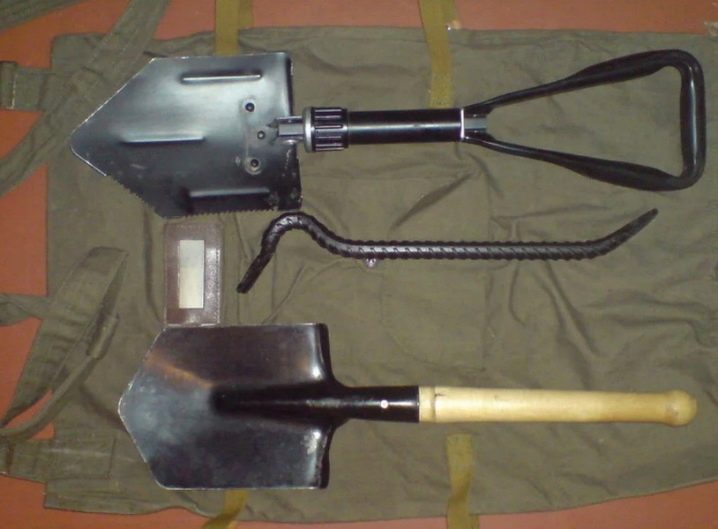

3. Лопата саперная складная. Она может быть длиной от 100 до 170 сантиметров, в зависимости от модели. Сейчас европейские производители поставляют десятки различных инструментов, каждый из которых имеет свой принцип раскладывания. Наиболее популярный – прикладной, где ручка откидывается рычажным методом. Отличный инструмент для дачи, который можно легко сложить в багажник автомобиля, а после сборки использовать почти как полноценную штык овую лопату. Единственное отличие – ковш имеет четырехугольную или пятиугольную форму.

Где обитает гремучая змея?

Фото: Ядовитая гремучая змея

Судя по исследованиям ученых-герпетологов, одна вторая часть всех гремучих змей облюбовала именно американский континент (приблизительно 106 разновидностей). На юго-востоке Азии поселилось 69 видов. Только щитомордники населяют оба полушария Земли. В нашей стране живет две разновидности щитомордников – обыкновенный и восточный, они прописались на Дальнем Востоке, живут и на территории Азербайджана и Средней Азии. Восточного можно повстречать на просторах Китая, Кореи и Японии, где местное население активно использует его в пищу.

Обыкновенный щитомордник облюбовал еще и Афганистан, Корею, Монголию, Иран, Китай, горбоносого щитомордника можно повстречать на Шри-Ланке и в Индии. Гладкий занимает Индокитай, Яву и Суматру. Нетрудно догадаться, что гималайский щитомордник живет в горных массивах, забираясь на пятикилометровую высоту.

В странах Восточного полушария дислоцируются всевозможные куфии, самой крупногабаритной из них является полутораметровая хаба, населяющая Японию. Горные куфии проживают на полуострове Индокитай и в гималайских горных массивах, а бамбуковые – на территориях Пакистана, Индии и Непала.

Итак, не чужды ямкоголовым и влажные джунгли, и высокие горные хребты, и засушливые пустыни. Есть и водные разновидности этих змей. Живут гремучники и в кронах деревьев, и на земле, и высоко в горах. Днем, когда одолевает жара, они не покидают своих убежищ, находящихся под валунами, в скалистых расщелинах, норах различных грызунов. В поисках самого благоприятного и укромного местечка для отдыха, рептилии используют все те же чувствительные ямки-локаторы, которые их не подводят.

Конструкция МСЛ и её особенности

Конструкция МСЛ предельно проста — это штык (лезвие) и черенок. Длина МСЛ составляет 50 см.

Конструкция МПЛ-50

Лезвие, длиной 18 см и шириной 15 см, изготавливается из кованной закалённой стали толщиной 3-4 мм. Конец лезвия заостряют и наносят антибликовое покрытие. Форма лезвия может быть четырёх, пятиугольной или овальной.

Чертёж лезвия МПЛ-50

Черенок изготавливают из дерева твердой породы (чаще дуба). Его полируют и не окрашивают (во избежание натирания мозолей). На конце черенка делается утолщение для того, чтобы лопата не выскальзывала из руки.

Чертёж черенка МПЛ-50

Дополнительным элементом является чехол, изготовленный из брезента.

Штык малой пехотной лопата

Качество штыков (а не только самих лопаток) может быть самое разное: от очень плохого (тонкого), до очень хорошего (толстого)… Поэтому надо смотреть каждый конкретный случай, ибо, даже лопатки одного года, с одним и тем же клеймом, могут разительно отличаться. Также хорошо, если при использовании более тонкого листа стали его дополнительно укрепляют ребрами жесткости.

На мой взгляд какую форму выбрать — без разницы, на вкус покупателя. Но если использовать лопату по основному назначению (копания земли) то, на мой взгляд, прямоугольный штык немного более производителен. А с пятиугольным штыком проще окапываться одной рукой.

Кроме того, лопатку пытаются улучшить изменением формы и функций штыка. Кроме естественного затачивания одной из сторон, на нем размещают кирку, пилу, гвоздодер, напильник по металлу, стропорез, пассатижи, кусачки, гаечный/разводной ключ, различные зацепы, линейку и даже угломер. Бывает, в торец рукоятки вкладывают контейнер с носимым аварийным запасом или с пилой-ножовкой, что ведет к ослаблению рукояти, она в этом месте раскалывается. Кроме того, крышка контейнера быстро набивает бойцу мозоли…

Как используется МСЛ в быту

В настоящее время ни один здравомыслящий строитель или дачник, не говоря о жителе сельской местности, не выберет сапёрную лопатку в качестве инструмента для вскапывания огорода. Однако она обрела второе рождение за счёт туристов и охотников. Для них этот инструмент стал настоящим помощником в лесу.

Лопатка может рубить ветки, выкапывать растения, использоваться в качестве защиты от нападения хулиганов. Ещё в СССР ее возили в багажнике, так как это не только помогало выкапывать застрявший в грязи автомобиля, но и могло защитить здоровье и имущество её владельца. В случае опасности, достаточно было пару раз взмахнуть инструментом в воздухе. Как правило, это действовало даже на пьяных хулиганов.

Вот ещё несколько нестандартных способов применения МСЛ в быту:

• Её можно использовать в качестве весла для плота или лодки;
• Лопаткой можно рубить дрова;
• При должной сноровке, даже можно нашинковать продукты;
• Некоторые умудряются использовать этот инструмент в качестве сковородки.

МСЛ — оружие или шанцевый инструмент?

С точки зрения истории, появление МСЛ объяснялось в первую очередь необходимостью солдата вести инженерные работы на поле боя, то есть выкапывать траншеи и создавать земляные укрепления. Это было её первоочередной задачей.

МЛС

со времен ВОВ успешно объединила в себе множество функций

Однако со времён ВОВ сапёрная лопата активно используется в качестве многофункционального холодного оружия. Следовательно МСЛ успешно объединила в себе функции оружия и шанцевого инструмента, а кроме того может легко выполнять ряд других функций:

1. Бытовое приспособление. Может служить сковородой, ножом, топором, иногда даже гвоздодером, если в черенке у основания лопаты выпиливается отверстие, или пилой, если один край зазубривается.
2. Средство измерения. Размеры МСЛ стандартизированы (саперная лопатка малая длиной 50 см, большая — 100 см, лезвие шириной 15 или 18 см), что упрощает солдату любые расчеты.

Таким образом на сегодняшний день МСЛ по праву признана мультиинструментом.

Как выбрать?

Фирменные модели современного образца почти всегда поставляются в чехле. Но большинство специалистов отмечает, что они в среднем хуже, чем саперные лопаты старых моделей. Приобрести можно те, что были сняты с хранения на военных складах. В большинстве случаев это продукция 1980-х годов. Однако инструмент, выпущенный с 1940 по 1960 год, гораздо прочнее и надежнее, так как сделан из более толстого металла.

Некоторые знатоки считают, что неплохим выбором является саперная лопатка 1890 или 1914 года. Качество сохранившихся образцов удовлетворяет современным требованиям. Отмечается, что на него не особо влияет даже ровный ржавый слой. Это относится и к лопаткам, выпущенным в 1920–1930-е годы. Стоит отметить, что лопатки каждого года с идентичным клеймом могут очень сильно различаться по характеристикам.

Из старых иностранных образцов рекомендуется обратить внимание на швейцарскую продукцию. Немецкие изделия лучше подойдут для тех, у кого небольшая кисть

Однако это уже раритетные товары, отличающиеся высокой ценой. Складные лопатки периода Второй мировой войны, сделанные в Германии, неплохо сбалансированы. Необходимо только помнить, что их шарниры с люфтом и для интенсивной работы такой инструмент непригоден. При выборе также необходимо руководствоваться следующими критериями:

• субъективное удобство;
• размер;
• цена;
• прочность;
• производительность.

Если подбирается лопатка, воспроизводящая классические военные образцы, нужно обязательно пробовать их в руке. Качественный инструмент такого рода ухватист и удобен в руке любого размера. Он отличается мощным, стабильным креплением. Легкая шероховатость наконечника позволяет не выпустить его из рук. Конечно, «настоящая» саперная лопата всегда монолитна – сборные варианты рекомендуется покупать лишь в крайнем случае.

Примечания

1. Снаряжение // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
2. Лопата // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
3. Лопата // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
4. Инструмент шанцевый // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
5. Снаряжение // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
6. Лопата // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.

Бронзовый век на Балканах

Что это такое?

С появлением скорострельного ручного оружия, с повышением дальнобойности артиллерии приемы ведения войны во второй половине XIX столетия существенно изменились. Тогда стало актуальным максимально быстрое сооружение укрытий в полевых условиях. Поэтому все пехотные подразделения во всех армиях начали оснащаться малым шанцевым инструментом. Он оказался гораздо практичнее садовых приспособлений, которыми пользовались ранее. Считается, что саперная лопата изобретена в конце 1860-х годов, по крайней мере, именно тогда в Дании был выдан первый известный патент на такую конструкцию.

Однако в Копенгагене и окрестностях новинку не оценили. Первоначально ее производство освоили в Австрии. За считаные годы подобный инструмент был принят на вооружение повсеместно. Как и полагается в армиях, сразу разработали подробные инструкции и наставления по использованию. Они оказались настолько хороши и точны, что до сих пор добавили только небольшие нюансы.

Внешний облик традиционной саперной лопатки почти не претерпел изменений. Однако благодаря развитию металлургии неоднократно сменился ее химический состав. Постоянно велись (и ведутся сейчас) поиски оптимальных сплавов. Несмотря на название «саперная», лопата на деле оказалась многофункциональной, так как ее используют все подразделения сухопутных войск, непосредственно участвующие в боях. Даже танкистам и мотострелкам иногда необходимо окапываться. Да и для специальных подразделений, уходящих в рейд по вражеской территории, это тоже является полезно.

Разработчики неизменно стараются нарастить производительность инструмента, ведь чем быстрее будет вырыт окоп, тем меньше окажутся потери. Вскоре саперную лопатку начали использовать как импровизированное оружие, а затем ее оценили и за пределами вооруженных сил. Чаще всего такой инструмент применяют туристы и охотники, рыбаки и участники различных экспедиций. Он нужен им, чтобы рубить ветки и откалывать лед. В умелых руках саперная лопата помогает заготавливать колья для палаток, легко рубит и проволоку.

Компактность (по сравнению с бытовыми аналогами) обеспечивает следующие особенности

• занимать меньше места в походном багаже;
• исключить ограничение движений;
• спокойно пробираться в густых зарослях, не цепляясь за ветки и стволы;
• грести, находясь на лодке или плоту;
• подпереть домкрат;
• защититься от хищников;
• рубить дрова.

В результате полевых испытаний еще в XIX столетии было установлено, что КПД малой лопаты достигает 70% от изделия большого формата. Несколько меньшая производительность при рытье оправдывается удобством работы в любой позе, даже лежа. В мирных условиях такая необходимость возникает редко, но зато комфорт копки на коленях высоко оценен потребителями. Те версии инструмента, которые предназначены для боевого применения, наносят страшные по своим последствиям травмы. Уже первый опыт таких действий показал, что саперная лопатка сочетает в себе свойства штыка и топора.

Малые саперные лопатки создавались из кованого металла относительно недолго. Большая потребность в них вынудила перейти к сварной технологии. Ширина штыковой части в классической версии равняется 15 см, а его длина – 18 см. С 1960 года для изготовления саперной лопаты начала использоваться более тонкая сталь. Сейчас ее слой не превышает 0,3–0,4 см.

Русский сюрикен

Простая и надежная лопатка пришлась по душе рядовым пехотинцам. Мощная и надежная лопатка изготавливалась из толстого металла и твердых пород дерева. Простая толстая рукоять идеально ложится в ладонь, становясь буквально продолжением руки. А удобный набалдашник на конце черенка облегчает работу по самоокапыванию, рытье стрелковых ячеек, окопов и даже рукопашный бой. Нередко в набалдашнике сверлят отверстие и делают темляк для надежного удержания лопатки в бою. В сравнении с большой лопатой производительность МПЛ равна 2:3. Опытный боец вырывает себе ячейку за 8-10 минут, неопытный – может «копаться» 20-30 минут. Для лопатки были придуманы специальные методы работы, не изменившиеся и по сей день.

Метание лопатки

В годы Первой мировой войны лопатка приобрела и боевые функции. Хорошо заточенная лопатка превращалась в подобие древнего боевого топора, опытный боец, обороняясь, может удерживать на расстоянии человека с ножом (и даже не одного). И в то же время своими выпадами боец будет наносить страшные раны противнику. В советское время, когда лопатка приобрела классический пятигранный облик, был разработан специальный комплекс вольных упражнений. Особенный эффект производит метание лопатки. Заточенная МПЛ-50, вращающаяся в воздухе благодаря хорошему балансу, по рукоять входит в дерево (представьте, что будет с человеком). Из-за пояса МПЛ выхватывается мгновенно, превращая умело орудующего ею солдата в подобие древнего неистового берсерка.

Как появилась сапёрная лопата

Первое появление лопатки для сапёров и пехоты было зафиксировано в 1869 году. Изобретение этого инструмента принадлежит датскому пехотному капитану Линнеманну. Будучи военным, он сам прочувствовал неудобство штатной лопаты, когда приходится окапываться под огнём противника. Капитан получил патент на своё изобретение и стал продвигать его в армию Дании.

Так как датская армия не участвовала в те годы в войнах, местное командование не оценило новинки. Линнеманн решил открыть производство в Австрии, где его лопатка быстро завоевала признание. Одним из первых крупных заказов датского капитана была партия в 60 000 штук для русской царской армии.

В конце 19 века появились первые инструкции, в которых подробно описывалось, как правильно использовать малую сапёрную лопатку (МСЛ). Эти инструкции практически не изменились и в наши дни, хотя в современной российской инструкции МСЛ имеется обширный раздел, посвящённый использованию этого шанцевого инструмента в бою.

Хотя лопата называется «сапёрная», она используется всеми пехотными подразделениями современных войск. Компактные инструменты имеются даже у десантников, хотя сапёрная лопатка спецназа складная, что значительно ограничивает её КПД. А вот специализированные сапёрные и инженерные подразделения, которым редко приходится работать под огнём, используют БСЛ-110 (большая сапёрная лопата), которая является практически полной копией обычной штыковой.

Особенности конструкции сапёрной лопатки

Малая сапёрная лопатка успешно прошла ВОВ и серию других конфликтов 20 века, в которых участвовала армия СССР. В настоящее время этот инструмент по-прежнему находится на вооружении армии России. Она состоит из следующих частей:

• Штыка, который ещё называется лезвием;
• Черенка из дерева, как правило, это берёза.

Так как ещё со времён СССР в армии России изучают рукопашный бой с использованием МСЛ, для её создания использовалась кованная сталь. Возможно, что в настоящее время никто не стал бы ковать штыки для лопат, но армейские склады по-прежнему переполнены продукцией, выпущенной в советское время. Наиболее качественными считаются модели, выпущенные в 1950-е годы.

Получив новую лопатку, опытные бойцы ошкуривали черенок наждачкой, придавая её более удобную для своей руки форму. Во время ВОВ популярным было опаливать черенок на открытом огне. В отличие от сапёрной лопатки бундесвера, которая является складной, что значительно снижает её КПД, советский шанцевый инструмент имеет целостную конструкцию.

Существуют различные модели пехотных или сапёрных лопаток. Они имеют разную форму штыков:

• Наиболее популярной является пятиугольная форма штыка. Знаменитая советская модель МПЛ-50 имеет именно такой;
• Четырёхугольная форма;
• Овальная.

Патроны к пулемёту Льюиса

Достойных оппонентов у «британца американского происхождения» в своей нише практически не было. Например, немецкий MG 08/15, по сути, был «Максимом», потерявшем в весе в сравнении с оригиналом, но всё ещё слишком громоздким. Французская модель Шоша была слишком ненадёжна и уязвима к загрязнению, а ближайший противник – датский «Мадсен», при относительном успехе абсолютно не имел потенциала развития из-за ряда изначальных недостатков. Такая ситуация позволила извлечь конструктору максимум выгоды из своего изобретения, и пулемёт серийно выпускался под следующие боеприпасы:

• .303 British (7,69*57 мм);
• Патрон винтовки Мосина (7,62*54 мм);
• .30-06 Springfield (7,62*53 мм);
• .256 Mannlicher (6,5*53 мм);
• Менее известные варианты, в частности, под немецкий 8-мм патрон.

Оригинальный магазин легко узнать по отсутствию пружины

Описание рабочего места

Данный гусеничный трактор Т, предназначение и характеристики которого мы описываем в данной статье, оснащен цельной металлической кабиной, имеющей панорамное остекление. Внутри располагались узлы рулевого управления и были установлены два сиденья, предназначенные для водителя и пассажира. Для комфортности предусмотрена система отопления и кондиционирования.

Устройство МСЛ (МПЛ)

МСЛ (МПЛ) до сих пор состоит на вооружении российской армии. Её конструкция известна любому и состоит из:

1. Стального лезвия или штыка;
2. Деревянного черенка.

В связи с тем, что малую сапёрную (пехотную) лопату иногда приходится использовать как оружие, для изготовления её штыка используют кованную сталь с закалкой. Деревянный черенок обычно делают из твёрдых пород дерева и не окрашивают. Конец рукояти заканчивается утолщением в виде шара или «грибка», что предохраняет инструмент от выскальзывания из руки. Запасы лопат на военных складах покрывают специальной консервирующей смазкой, чтобы избежать ржавчины (углеродистая сталь штыка лопаты быстро ржавеет при высокой влажности).

Разные модели сапёрных лопат имеют различные формы штыков:

1. Пятиугольная (как МСЛ (МПЛ) 50);
2. Четырёхугольная;
3. Овальная (встречается довольно редко).

МПЛ 50 имеет ширину штыка равную 15 сантиметрам и длину в 18 см, при толщине стали в 3-4 миллиметра. Две грани, которые участвуют в копке, должны быть остро заточены, причём острота зависит от видов копаемого грунта. Боковые грани часто тоже затачивают, что помогает при перерубании корней. Существовали лопатки, где одна из боковых граней была заточена в форме пилы, что оказалось на практике неудобным и малоэффективным.

Если МПЛ снабжается темляком для предотвращения потери лопатки в бою, и все её грани остро заточены – значит она используется преимущественно в рукопашной схватке. Такую лопату легко метать, а рубить она будет не хуже лёгкого топорика.
