Ручной противотанковый гранатомет рпг-7: ттх и боевое применение

Содержание

Примечания

Интересные факты

Что касается катастроф с данным вертолетом, то они имели место. Среди самых резонансных событий отмечают следующие случаи:

1. 19 декабря 2009 года – авария под Воркутой. Судно совершило экстренную посадку в тундре. Воздушный корабль принадлежал авиационной . На борту находилось 25 человек, учитывая членов экипажа. Один пассажир впоследствии скончался от травм, несовместимых с жизнью, другой получил тяжкие увечья.
2. Вскоре после этого вертолёт Ми-171 военных сил Азербайджана упал в море рядом с городом Баку. Погибли трое членов экипажа.
3. В июле 2014 года случилась катастрофа во Вьетнаме (г. Ханой). На борту судна находился 21 парашютист. В результате аварии погибло 16 человек.
4. В китайской провинции Сычуань пострадало пять человек после аварии вертолета Ми-171, который разбился 22 июля 2014 года.
5. Рядом с белградским аэропортом (Сербия) потерпел аварию летательный аппарат рассматриваемой марки, который транспортировал больного ребенка. Также на борту были медработники и члены экипажа. Предположительно, причиной катастрофы стали плохие погодные условия. Случилось это в марте 2020 года.
6. 19.10.2016 года произошла еще одна авария. Военный вертолет МИ-171, конструкция которого является вполне надежной, но несовершенной, упал в Ферганской области. Погибли девять человек (члены экипажа и военные десантники). Авария произошла из-за неблагоприятных погодных условий.

Оценка проекта

Уже более 30 лет прошло после создания данного одноразового гранатомета, но он и по сей день является одним из лучших в мире, как с конструктивной точки зрения, так и относительно огневой мощи.

Применение РПГ-27

Гранатомет отличается высокой простотой конструкции. Чтобы научиться им пользоваться необходимо довольно-таки мало времени.

Еще одним плюсом оружия является то, что он обладает малым временем приведения к боевой готовности.

Имеется также возможность сцепки 2-х гранатометов во вьюк для упрощения пешей транспортировки.

Ручная противотанковая граната РПГ-27

Такое оружие способно значительно увеличить огневую мощь абсолютно любой армии мира!

На основе Таволги было разработано РШГ-1.

Боеприпасы для РПГ-7

Устройство выстрела для РПГ-7

Несмотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части.

Выстрел делится на три части: головную часть, обеспечивающую непосредственное поражение цели, реактивный двигатель, обеспечивающий разгон гранаты на траектории полёта, и пороховой заряд, обеспечивающий вылет гранаты из трубы гранатомёта.

Схема строения выстрела ПГ-7В для гранатомёта РПГ-7

I — Головная часть, 1 — головная часть взрывателя, 2 — токопроводящий конус, 3 — обтекатель, 4 — кумулятивная воронка, 5 — корпус, 6 — разрывной заряд, 7 — проводник, 8 — донная часть взрывателя,

II — реактивный двигатель, 9 — сопловой блок, 10 — сопло, 11 — корпус реактивного двигателя, 12 — пороховой заряд реактивного двигателя, 13 — дно ракетного двигателя, 14 — капсюль-воспламенитель,

III — пороховой заряд, 15 — перьевой стабилизатор, 16 — гильза из бумаги, 17 — пороховой заряд, 18 — турбинка, 19 — трассер, 20 — пыж из пенопласта.

Номенклатура гранат для РПГ-7

Сам гранатомёт мало изменился, но для него разработаны гранаты самых различных типов: кумулятивные противотанковые, в том числе тандемные, осколочно-фугасные противопехотные, термобарические (объемно-детонирующие), зажигательные, а также учебные и гранаты других типов.

Год	Индекс выстрела / индекс ГРАУ)	Изображение	Тип боевой части	Масса выстрела, кг	Калибр головной части, мм	Бронепробиваемость, мм	Начальная скорость гранаты, м/с	Прицельная дальность, м
	ПГ-7В / 7П1		кумулятивная	2,2	85	260	120	500
	ПГ-7ВМ / 7П6		кумулятивная	2	70	300	120	500
	ПГ-7ВС / 7П13		кумулятивная	2	72	400	120	500
	ПГ-7ВЛ «Луч» / 7П16		кумулятивная	2,6	93	500	120	300
	ПГ-7ВР «Резюме» / 7П28		тандемная кумулятивная	4,5	64 / 105	ДЗ + 650	100	200
	ТБГ-7В «Танин» / 7П33		термобарическая	4,5	105	н/драдиус поражения живой силы: 10 м	100	200
	ОГ-7В «Осколок» / 7П50		осколочная	2	40	н/д Масса ВВ 0,4 кг, 1000 осколков. Площадь поражения 150 м².	120	700

Сноски

Гранатомет из гранатометов

Собственно, именно с этого времени и начинается триумфальное шествие РПГ-7 по всему миру. Простое, надежное и мощное оружие быстро оценили, так же, как и его высокую универсальность. Ярче всего ее продемонстрировали солдаты армии Северного Вьетнама и бойцы Национального фронта освобождения Южного Вьетнама, которые сумели из гранатомета сбить за время боевых действий 128 американских вертолетов. В дальнейшем такое применение, которое первоначально даже не было предусмотрено, стало обычным: РПГ-7 против вертолетов использовались и в Анголе, и в Афганистане, и в Чечне, и во множестве других локальных конфликтов.

Чрезвычайно эффективным было применение «семерки» и против бронетехники. Первыми в этом на своем печальном опыте убедились американские танкисты во Вьетнаме: танки М-48 оказались столь же беззащитными против советских РПГ, как и корейские Т-34-85 во время Корейской войны против базук. Что уж говорить о более легкой бронетехнике вроде бронетранспортеров и боевых машин пехоты всех видов! Увы, это в полной мере относится и к советской технике: и в Афганистане, и в Чечне боевики весьма эффективно уничтожали советские и российские БТР и БПМ выстрелами из советских же гранатометов.

Примечательно и то, что аббревитатура РПГ, или, в английском варианте, RPG, вошла в армейские словари всего мира. При этом англоязычное название является бэкронимом: на Западе написание русского названия латиницей сейчас расшифровывают как «rocket-propelled grenade», то есть динамо-реактивная граната. И это, пожалуй, является одним из самых ярких примеров признания того уникального места, которое вот уже больше полувека занимает в мировой истории оружия созданный в нашей стране гранатомет РПГ-7.

Обложка: https://www.vesti.ru

Михаил Ефремов

Командующий 33-й армией Михаил Григорьевич Ефремов – еще один советский генерал, которому немцы после смерти воздали воинские почести. Он застрелился 19 апреля 1942 года у села Слободка Смоленской области, попав в окружение. Предпочел умереть, но не сдаваться в плен.

Автор книги «Армия, которую предали. Трагедия 33-й армии генерала М.Г. Ефремова. 1941-1942» (Москва, 2009 г.) Сергей Михеенков отметил, что своим последним мужественным поступком советский офицер спас жизни многих подчиненных солдат и офицеров, которые хоть и попали в плен к немцам, но на них не легла печать позорного предательства, как это произошло с власовцами.

«Как известно, тело командарма Ефремова было похоронено немцами с отданием всех воинских почестей. Могилу копали военнопленные, которые в это время содержались в церкви села Слободка. Церемонией похорон руководил некий чин в немецкой форме, который хорошо говорил по-русски и переводил присутствовавшему на похоронах генералу», – написал С.Е. Михеенков.

Лечение

Переключение заболевшего В. б. на дыхание кислородом либо смесью кислорода с 3—5% содержанием углекислого газа является единственным надежным методом лечения этого заболевания. В легких случаях кислородная терапия приводит к быстрому и полному восстановлению здоровья. Следует иметь в виду, что иногда дача кислорода приводит к кратковременному, но быстро проходящему ухудшению общего состояния, т. е. к развитию так наз. парадоксального эффекта кислорода. В основе этого явления лежит рефлекторный механизм, пусковым моментом которого является изменение характера импульсации со стороны сосудистых рефлексогенных зон, поступающей к вазомоторному и дыхательным центрам. При тяжелых формах В. б., когда заболевший длительное время находится без сознания, либо в случаях, когда потеря сознания возникает многократно и сопровождается приступами судорог и рвотой (такие случаи описаны при развитии В. б. в полетах), помимо кислородной терапии, необходимо медикаментозное лечение. Для профилактики и устранения постгипоксического отека мозга рекомендуется применять препараты, обладающие дегидратационным эффектом: маннитол, декстран, глюкозу .

Примечания

1. ↑
2. ↑
3. ↑
4. Наставление по стрелковому делу. Ручной противотанковый гранатомёт (РПГ-7 и РПГ-7Д). — Москва: Военное издательство Министерства Обороны СССР, 1967. — С. 1,29.
5. А.Лови, В.Кореньков, В.Базилевич, В.Кораблин. Отечественные противотанковые гранатомётные комплексы. — Москва.
6. ↑
7. ↑
8. Hammad, Gamal (2002). Military Battles on the Egyptian Front (First ed.). Dār al-Shurūq. стр. 566
9. М48. Михаил Никольский. Техника и Вооружение № 7 2000 год
10. ↑
11. Vietnam Choppers: Helicopters in Battle 1950—1975, стр.53
12. «Посланцы Фиделя. (Кубинские авиаторы в Анголе. 1975—1976 гг.)», Рубен Уррибаррес, «Авиация и время», № 3 2007
13. ↑
14. ↑
15. ↑
16. The Military Balance 2004—2005.p.86
17. The Military Balance 2010.p.262
18. The Military Balance 2010.p.261
19. The Military Balance 2004—2005.p.59
20. The Military Balance 2010.p.264
21. The Military Balance 2004—2005.p.182

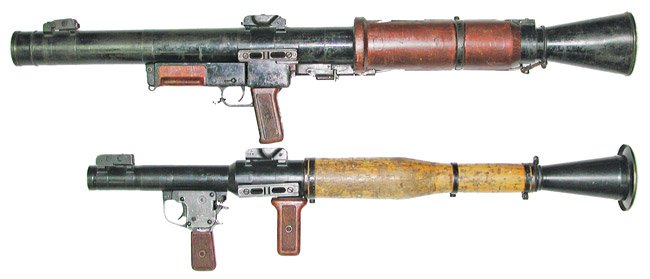

История создания РПГ-16

В конце 60-х годов специально для ВДВ СССР началась разработка нового противотанкового гранатомета, она велась коллективом конструкторов под руководством И. Е. Рогозина. Основным предназначением нового оружия было поражение танков и другой бронетехники противника, а также вражеской живой силы в укрытиях или различных укреплениях. Гранатомет был принят на вооружение в 1970 году и получил обозначение РПГ-16 «Удар».

Гранатомет изначально разрабатывался с учетом специфики применения десантных войск. Он имел разборной ствол большего калибра, чем у РПГ-7 и калиберную, а не надкалиберную гранату. В походном положении оружие разбиралось на две части и носилось в одном вьюке. При десантировании гранатометчик прыгал с разобранным РПГ-16 и двумя выстрелами к нему, а второй номер расчета имел еще три дополнительных выстрела к оружию. Граната ПГ-16В имела мощный двигатель, благодаря чему достигалась большая дальность стрельбы оружия, чем у РПГ-7, и увеличивалась ее точность.

РПГ-16 активно применялся в Афганистане, советские бойцы любили это оружие за его хорошую точность и значительную дальность полета гранаты. Хотя, надо признать, что применялся РПГ-16 не по назначению: у моджахедов не было бронетехники, поэтому гранатомет использовали для подавления огневых точек противника. В Афганистане РПГ-16 использовали не только десантники, но и части специального назначения. Позже гранатомет применялся в различных локальных войнах, которые возникли на территории бывшего Советского Союза.

Вообще же, если говорить о боевой эффективности гранатомета РПГ-16, то можно отметить следующее. На момент своего создания это было весьма эффективное оружие, компактное, точное, с отличной дальностью стрельбы. Дистанция прицельного выстрела по цели с высотой два метра составляла 520 метров. У РПГ-7 этот показатель был куда скромнее – всего 330 метров. Основной и единственной целью для гранатомета являлись танки противника. Поначалу РПГ-16 не уступал в бронепробиваемости гранатомету РПГ-7 (у обоих видов оружия она составляла 300 мм), но при этом значительно превосходил его по дальности стрельбы и ее точности. Проблема была в том, защита танков увеличивалась стремительно, а повысить могущество калиберной гранаты РПГ-16 уже было невозможно. Уже в середине 70-х она не устраивала советских военных.

Чтобы повысить бронепробиваемость РПГ-7, можно было просто увеличить размер надкалиберной боевой части гранаты. В 1977 году для этого гранатомета был изготовлен новый боеприпас ПГ-7Л (калибр БЧ 93 мм), который мог пробить 500 мм танковой брони.

Автоматическое оружие

Деревянный автомат

• Условия использования: требуется сила (1) и соответствующий навык (0)
• Радиус действия:
• Базовый урон: 100-1000 по придуманным целям
• Очки действия: 5/6/7
• Патроны:
• Стоимость (руб.):
• Вес (кг): 2,03
• Как получить:

Ржавый АК-47

• Условия использования: требуется сила (6) и соответствующий навык (55)
• Радиус действия: 15/15/10
• Базовый урон: 6-12
• Очки действия: 5/6/7/4
• Патроны: 7,62х39/30
• Стоимость (руб.): 650
• Вес (кг): 4,07
• Как получить:

АК-47

• Условия использования: требуется сила (6) и соответствующий навык (65)
• Радиус действия: 18/22/18
• Базовый урон: 9-19
• Очки действия: 5/6/7/2
• Патроны: 7,62х39/30
• Стоимость (руб.): 4286
• Вес (кг): 4,07
• Как получить:

АКС74У

• Условия использования: требуется сила (4) и соответствующий навык (65)
• Радиус действия: 16/16/14
• Базовый урон: 7-14
• Очки действия: 4/5/5/2
• Патроны: 5,45/30
• Стоимость (руб.): 3942
• Вес (кг): 2,7
• Как получить:

АКМС

• Условия использования: требуется сила (5) и соответствующий навык (72)
• Радиус действия: 18/22/18
• Базовый урон: 10-21
• Очки действия: 5/6/7/2
• Патроны: 7,62х39/30
• Стоимость (руб.): 5726
• Вес (кг): 3,3
• Как получить: Выпадает с одного из бандитов, которые ограбили нас в Прологе. Повторная встреча с ними происходит во время прохождения квеста по Поставке угля в Краснознаменное.

АС «Вал»

• Условия использования: требуется сила (4) и соответствующий навык (65)
• Радиус действия: 18/18/18
• Базовый урон: 8-14
• Очки действия: 4/5/5/2
• Патроны: 9х39/20
• Стоимость (руб.): 5150
• Вес (кг): 2,55
• Как получить:

Винторез

• Условия использования: требуется сила (5) и соответствующий навык (75)
• Радиус действия: 20/24/18
• Базовый урон: 7-15
• Очки действия: 4/4/4/2
• Патроны: 9х39/10
• Стоимость (руб.): 5206
• Вес (кг): 3,08
• Как получить: Вы можете добыть ее в регионе Грохочущий лес во время встречи с Путником.

Винтовка М-16

• Условия использования: требуется сила (5) и соответствующий навык (70)
• Радиус действия: 20/20/18
• Базовый урон: 7-16
• Очки действия: 4/5/6/2
• Патроны: 5,45
• Стоимость (руб.): 4330
• Вес (кг): 3,4
• Как получить: Редкое оружие, которое иногда оказывается в продаже у караванщиков, перемещающихся на грузовике ЗИЛ.

НК33

• Условия использования: требуется сила (5) и соответствующий навык (82)
• Радиус действия: 22/22/18
• Базовый урон: 8-18
• Очки действия: 4/5/6/2
• Патроны: 5,45
• Стоимость (руб.): 5422
• Вес (кг): 3,65
• Как получить:

Ржавый РПД

• Условия использования: требуется сила (6) и соответствующий навык (65)
• Радиус действия: 15/15
• Базовый урон: 4-10
• Очки действия: 7/8/5
• Патроны: 7,62х39/100
• Стоимость (руб.): 879
• Вес (кг): 7,4
• Как получить:

РПД

• Условия использования: требуется сила (7) и соответствующий навык (90)
• Радиус действия: 16/16
• Базовый урон: 6-13
• Очки действия: 7/8/5
• Патроны: 7,62х39/100
• Стоимость (руб.): 9529
• Вес (кг): 7,4
• Как получить:

РПК-74

• Условия использования: требуется сила (6) и соответствующий навык (100)
• Радиус действия: 18/18
• Базовый урон: 8-16
• Очки действия: 6/7/4
• Патроны: 5,45/45
• Стоимость (руб.): 12565
• Вес (кг): 5
• Как получить:

FN Minimi

• Условия использования: требуется сила (7) и соответствующий навык (100)
• Радиус действия: 18/18
• Базовый урон: 9-15
• Очки действия: 6/7/4
• Патроны: 5,45/100
• Стоимость (руб.): 13527
• Вес (кг): 6,8
• Как получить:

Пулемет Калашникова

• Условия использования: требуется сила (8) и соответствующий навык (100)
• Радиус действия: 18/18
• Базовый урон: 10-20
• Очки действия: 8/9/5
• Патроны: 7,62х54/100
• Стоимость (руб.): 16572
• Вес (кг): 7,5
• Как получить:

Арондит – Ведьмак 3

Описание

Чина — хорошо известный цветоводам род, принадлежащий семейству Бобовых, включающий однолетние и многолетние травы. Растений, объединенных этим названием, сегодня насчитывается около 200 видов. В культуре выращиваются не все, в комнатных условиях можно встретить еще меньше.

Растение представляет собой изящные травянистые кустики с полегающими, вьющимися, иногда прямостоячими стеблями, которые характеризуются необычной четырехгранной формой. Чина формирует большое количество боковых побегов, образуя пышные заросли. Листья одно-, двух- или четырехпарноперистые, два последних вида встречаются редко. Цветки мотылькового типа разнообразной окраски, одиночные или образующие небольшие соцветия.

После цветения формируются плоды в виде традиционных для семейства бобов небольшого размера с семенами различных, в зависимости от вида, типов.

Преимущество растения состоит в эффектном его использовании для вертикального озеленения помещений. Чина, особенно ее ползучие виды, часто используется для разделения зон или оформления балконов в теплое время года. Привлекателен факт, что после цветения растение долго остается зеленым и декоративным.

Примечания

1. ↑
2. ↑
3. ↑
4. Наставление по стрелковому делу. Ручной противотанковый гранатомёт (РПГ-7 и РПГ-7Д). — Москва: Военное издательство Министерства Обороны СССР, 1967. — С. 1,29.
5. А.Лови, В.Кореньков, В.Базилевич, В.Кораблин. Отечественные противотанковые гранатомётные комплексы. — Москва.
6. ↑
7. ↑
8. Hammad, Gamal (2002). Military Battles on the Egyptian Front (First ed.). Dār al-Shurūq. стр. 566
9. М48. Михаил Никольский. Техника и Вооружение № 7 2000 год
10. ↑
11. Vietnam Choppers: Helicopters in Battle 1950—1975, стр.53
12. «Посланцы Фиделя. (Кубинские авиаторы в Анголе. 1975—1976 гг.)», Рубен Уррибаррес, «Авиация и время», № 3 2007
13. ↑
14. ↑
15. ↑
16. The Military Balance 2004—2005.p.86
17. The Military Balance 2010.p.262
18. The Military Balance 2010.p.261
19. The Military Balance 2004—2005.p.59
20. The Military Balance 2010.p.264
21. The Military Balance 2004—2005.p.182

История создания

РПГ-7В1

В начале 50-х годов в систему противотанковых средств ближнего боя Советской армии входили ручная граната РКГ-3, винтовочный гранатомет ВГ-45, ручной противотанковый гранатомет РПГ-2, станковый гранатомет СГ-82 и безоткатные орудия — Б-10 и Б-11.
В 1954 году НИИ-3 Главного артиллерийского управления выдал тактико-технические требования на разработку более совершенных ручных гранатометов.
В 1958 году головным предприятием по разработке противотанковых гранатометов назначается ГСКБ-47 (г. Москва) (ныне ФГУП «ГНПП «Базальт») с филиалом в г. Красноармейске Московской области (Красноармейское научно-производственное подразделение — КНПП).
Первым образцом, разработанным Красноармейским подразделением ГНПП «Базальт» (тогда ГСКБ-47) и принятым на вооружение, был ручной противотанковый гранатомет РПГ-7 с выстрелом ПГ-7В. Разработка гранатомета происходила в 1958—1961 годах. Заводские испытания проведены с 25 февраля по 11 июня 1960 года. Испытания прошли успешно. РПГ-7 был принят на вооружение 16 июня 1961 года и до сих пор находится на вооружении Российской армии. Разработка к гранатомету выстрелов с боевой частью различного поражающего действия, усовершенствование прицельных приспособлений значительно расширили возможности гранатомета, сделали его многоцелевым.

Где сейчас применяется фуражка?

Тактико-технические характеристики РПГ-7В (РПГ-7Д) с выстрелом ПГ-7В

• 40 мм Калибр гранатомета
• 85 мм Калибр (наибольший диаметр) гранаты
• 950 мм Длина гранатомета РПГ-7В
• 960 мм в боевом положении,630 мм в десантном положении Длина гранатомета РПГ-7Д
• 120 м/с Начальная скорость гранаты
• 300 м/с Максимальная скорость гранаты
• 6,3 кг (РПГ-7В), 6,7 кг (РПГ-7Д) Масса гранатомета с оптическим прицелом
• 2,2 кг Масса выстрела
• 0,5 кг Масса прицела ПГО-7
• 500 м Прицельная дальность
• 4–6 выстр/мин Боевая скорострельность
• 320 мм гомогенной стальной брони Бронепробиваемость
• 2 человека Расчет
• 5 выстрелов Носимый боекомплект

В 1972 году появился выстрел ПГ-7ВС (ведущие конструкторы В. П. Зайцев и О. Ф. Дзядух) с гранатой калибра 72 миллиметра, с более мощным боевым зарядом из флегматизированного октогена (окфола). Кроме того, уменьшением угла скоса лопастей стабилизатора снизили скорость вращения гранаты и соответственно распыление кумулятивной струи из-за действия центробежной силы. Это увеличило бронепробиваемость гранаты до 400 миллиметров. Вариант ПГ-7ВС1 снаряжался более дешевым взрывчатым веществом, соответственно бронепробиваемость составляла 360 миллиметров.

Во второй половине 70-х годов в связи с ожидавшимся поступлением на вооружение стран НАТО основных боевых танков нового поколения с качественно улучшенной бронезащитой (М1 «Абрамс», «Леопард-2», «Челленджер» с комбинированным и разнесенным бронированием) было выдано задание на выстрел с гранатой повышенной бронепробиваемости. И в 1977 году на вооружение принят выстрел ПГ-7ВЛ (шифр разработки «Луч», ведущий конструктор В. М. Ленин) с калибром гранаты 93 миллиметра и большей массой боевого заряда из окфола, а также медной облицовкой кумулятивной воронки прогрессивной толщины (утонченной у вершины, утолщенной у основания). Это повысило бронепробиваемость до 500 миллиметров, но уменьшение начальной скорости 2,6-килограммовой гранаты уменьшило прицельную дальность до 300 метров. Соответственно был принят и модернизированный прицел ПГО-7В1, а для старых прицелов ПГО-7В введены таблицы соответствия шкал прицела и дальности стрельбы выстрелами ПГ-7Л.

Конструкторские испытания и проблемы

Главным конструктором вертолета Ми-4 был назначен М.Н. Пивоваров. При разработке и испытаниях вертолета Ми-4 конструкторы столкнулись с множеством проблем, которых раньше не возникало при проектировании предыдущих моделей. ОКБ Миля пришлось прибегнуть к помощи ЛИИ и ЦАГИ, которые помогли решить проблему усталости металла и прочности конструкции. Задачи создавал рулевой винт, а также резонанс всей конструкции в наземном положении. Но самым трудным вопросом стали новые лопасти винта, которые могли выдерживать только до 150 часов эксплуатации. Но в дальнейшем и это было решено. Срок работы лопастей был доведен до трехсот часов, а потом и вовсе до тысячи.

Конструкторами были увеличены геометрические размеры винтов, что опять же привело к новой проблеме: появился флаттер лопастей. Решением была установка балансиров, но, к сожалению, и это полностью не удалило эту проблему. Весь опыт, который получили конструкторы при изготовлении вертолета Ми-4, послужил им в дальнейшем очень хорошим уроком и заставлял продумывать все возможные проблемы в новых моделях. Как говорили сами работники конструкторского бюро Миля, вертолет Ми-4 был достаточно интересной машиной.

Конструкция

РПГ-7 является лёгким динамореактивным (без отдачи при выстреле) оружием.

В основу гранатомета и выстрела были положены оправдавшие себя в РПГ-2 схемы безоткатного пускового устройства многоразового применения и выстрела с надкалиберной боевой частью. Гранатомет состоит из ствола с оптическим и механическим прицелами, ударно-спускового механизма с предохранителем, бойкового механизма.

Ствол гранатомёта

Ствол гранатомёта состоит из трубы и патрубка и служит для направления полёта гранаты и отвода пороховых газов при выстреле. В отличие от РПГ-2, гранатомет РПГ-7 имеет расширение ствола в его средней части — зарядную камеру — для более полного использования энергии метательного заряда, и раструб в казенной части — для обеспечения безоткатности комплекса.

Ударно-спусковой механизм

Ударно-спусковой механизм — служит для спуска курка с боевого взвода, нанесения удара по бойку и для постановки на предохранитель.

Прицельные приспособления

Сетка оптического прицела ПГО-7В1 — шкала прицела, 2 — шкала боковых поправок, 3 — дальномерная шкала

Болгарский солдат с гранатомётом РПГ-7, оснащённым коллиматорным прицелом

Механический прицел

Механический прицел — используется в случае повреждения (выхода из строя) оптического прицела.

Оптический прицел

Основным для РПГ-7 является оптический прицел ПГО-7 (или его модификации ПГО-7В, ПГО-7В-2, ПГО-7В-3). Оптический прицел предназначен для наблюдения за полем боя, определения дистанции до цели, введения поправок на дальность и скорость движения цели, с учётом баллистики различных боеприпасов и наведения гранатомёта на цель с учётом поправок.

Прицел представляет собой оптическую систему линз и призм, заключённую в герметичный металлический корпус, заполненный сухим азотом для предотвращения запотевания. Оптический прицел обеспечивает фиксированное видимое увеличение цели 2,7 крат. Прицел оснащён набором светофильтров, улучшающих видимость в сложных погодных условиях. Для предотвращения демаскирующих бликов от солнца и загрязнения прицел оснащён резиновым колпачком, надеваемым на объектив.

Сетка прицела ПГО-7В имеет развитую шкалу поправок, а также дальномерную шкалу, позволяющую быстро определить дальность до цели типа «танк» (высотой 2,7 м). Маховичок обеспечивает ввод углов прицеливания в пределах 0—51,2 артиллерийских единиц, а прицельная марка на сетке: 0—45,7. В условиях плохой освещённости возможна подсветка сетки прицела. Лампа подсветки использует гальванические элементы питания А316 или 2РЦ63.

Прицел сохраняет свои характеристики в большом диапазоне температур (от −50 до +50 °C), а также способен выдерживать высокие механические нагрузки.

Ночной оптический прицел

Гранатомёт РПГ-7 может оснащаться ночными прицелами первого поколения (такими как специализированный гранатомётный ночной прицел ПГН-1, либо универсальным ночным прицелом НСПУМ (изделие 1ПН58)) или ночными прицелами второго поколения НСПУ-3.

У гранатомёта с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем собственного выстрела.

Универсальное прицельное приспособление

Универсальное прицельное приспособление представляет собой механическое устройство массой 0,55 кг для введения поправок в оптический прицел. Применяется с 2001 года в гранатомётах модификаций РПГ-7В2 (РПГ-7Д3) совместно с оптическим прицелом. Позволяет существенно увеличить прицельную дальность стрельбы термобарическими (ТБГ-7В) и осколочными (ОГ-7В) гранатами: до 550 и 700 метров соответственно.

Другие виды прицелов

Совместно с РПГ-7 применяются так же и другие прицельные приспособления (в том числе и кустарного производства): от самодельных механических прицелов взамен повреждённых оригинальных, до высокотехнологичных лазерных и коллиматорных прицелов. Большинство подобных устройств не позволяют вводить поправки на дальность и движение цели, поэтому эффективны лишь на малых дальностях.

Сравнение ТТХ моделей гранатометов России с гранатомётами США и других стран

Год	Название	Калибр, мм	Прицельная дальность выстрела, м	Бронепробиваемость, мм	Преодоление динамической защиты	Преодоление комплексов активной защиты
1972	РПГ-18	64	200	150	Не обеспечено	Не обеспечено
1979	РПГ-22	73	250	200	Не обеспечено	Не обеспечено
1985	РПГ-26	72,5	250	440	Не обеспечено	Не обеспечено

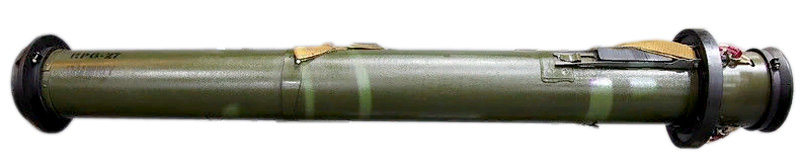

1989	РПГ-27	105	150	600	Обеспечено	Не обеспечено
1963	M72	66	200	350	Не обеспечено	Не обеспечено
1993	M72A4	66	220	350	Не обеспечено	Не обеспечено
1985	M136 AT4	84	300	450	Не обеспечено	Не обеспечено

Оружие Диаметр, мм Начальная скорость, м/сек Боеголовка, кг.

Оружие	Диаметр, мм	Начальная скорость, м/сек	Боеголовка, кг. (Кумулятивный боеприпас)	Бронепробиваемость, мм. (оценка)	Дальнобойность, м	Оптический прицел кратностью
M67	90	213	3.06	350	400	3X
M2 CarlGustaf	84	310	1.70	400	450	2X
LRAC F1	89	300	2.20	400	600	Нет ист.
РПГ-7	93	120  м/сек	2.6	500	500	2.7X
B-300	82	280  м/сек	3.00	400	400	Нет ист.

Разборка и сборка

Разборка гранатомета может быть неполная и полная:  неполная – для чистки, смазки и осмотра гранатомета;  полная  — для чистки при сильном загрязнении гранатомета, после  нахождения его под дождем или в снегу, при переходе на новую смазку, для осмотра в разобранном виде и при ремонте. Излишне частая разборка гранатомета вредна, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку гранатомета производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно. Отделяя или присоединяя части гранатомета, не применять излишних усилий и резких ударов

При разборке и сборке гранатомета применять инструмент, входящий в комплект ЗИП.

Порядок неполной разборки гранатомета:

1.Снять чехлы с казенной и дульной части гранатомета.

2.Отделить ударно-спусковой механизм: положить гранатомет на стол планкой для кронштейна оптического прицела вниз; нажать ключом — отверткой или приспособлением для сборки и разборки ударно-спускового механизма на разрезную часть чеки и утопить ее, затем вытолкнуть (выбить) выколоткой чеку, взявшись за рукоятку, отделить ударно-спусковой механизм   с казенником и рукояткой от ствола.

Выталкивание чеки ударно-спускового механизма.

3.Отделить бойковый механизм: повернуть гранатомет бойковым механизмом вверх (или поставить его в вертикальное положение); удерживать ствол левой рукой, а правой рукой с помощью ключа – отвертки вывинтить ниппель и вынуть из основания бойкового механизма боек, пружину бойка и опорную втулку.

Вывинчивание ниппеля бойкового механизма.

4.Отделить крышку корпуса ударно-спускового механизма: взять ударно-спусковой механизм в левую руку, правой рукой с помощью ключа – отвертки вывинтить четыре винта и снять крышку корпуса ударно-спускового механизма.

Порядок сборки гранатомета после неполной разборки

1. Присоединить крышку корпуса ударно-спускового механизма: поставить на место крышку корпуса и ввинтить четыре винта.
2. Присоединить бойковый механизм: надеть на боек пружину, вставить опорную втулку и боек с пружиной в основание бойкового механизма и ввинтить ниппель ключом – отверткой до упора в опорную втулку.
3. Присоединить ударно-спусковой механизм: ввести выступ основания бойкового механизма в вырез на корпусе ударно-спускового механизма, прижать ударно-спусковой механизм к стволу и с левой стороны вставить (забить) чеку в отверстие.
4. Проверить правильность сборки гранатомета: поставить курок на боевой взвод (при этом должен быть слышен щелчок): при нажатии на спусковой курок должен энергично ударить по бойку.

5. Надеть чехлы сначала на дульную, а затем на казенную часть гранатомета.

Гранаты для РПГ-7

Любое оружие, каким бы совершенным оно ни было, – всего лишь средство для применения боеприпаса. Справедливо это и в отношении РПГ-7. Успех этого оружия связан с созданием гранаты ПГ-7В, позволившей серьезно увеличить дальность стрельбы. На устройстве гранаты следует остановиться детально.

Граната (или выстрел) состоит их корпуса с взрывчатым веществом и кумулятивной воронкой, а также трубы, в которой находятся реактивный двигатель гранаты и пороховые заряды для них. В трубе находятся капсюль и пороховой заряд, выталкивающий выстрел из ствола гранатомета. На трубе расположены четыре стабилизатора, которые после вылета из ствола раскрываются и стабилизируют гранату в полете. На переднем крае трубы находятся сопла реактивного двигателя гранаты, которые разгоняют ее в полете.

На переднем крае корпуса находится взрыватель, который срабатывает при ударе гранаты о препятствие. ПГ-7В является кумулятивной гранатой, созданной для борьбы с бронетехникой противника. При подрыве гранаты образуется тонкая кумулятивная струя, она прожигает броню и создает огромную температуру и избыточное давление в заброневом пространстве.

Гранаты для гранатомета РПГ-7 совершенствовались вслед за улучшением броневой защиты. В настоящее время известны несколько типов выстрелов для гранатомета. Кроме гранат с кумулятивной БЧ, существуют боеприпасы осколочного и термобарического действия.

Год выпуска	Индекс	Боевая часть	Калибр	Бронепробиваемость
1961	ПГ-7В/ 7П1	кумулятивная	85 мм	260 мм
1972	ПГ-7ВС	кумулятивная	72 мм	400 мм
1988	ПГ-7ВР «Резюме	тандемная кумулятивная	65/105 мм	ДЗ + 650 мм
1988	ТБГ-7В «Танин»	термобарическая	105 мм	радиус поражения живой силы: 10 м
1998	ОГ-7В «Осколок»	Осколочная	49 мм	Площадь разлета 150 м²
