Операторы[править | править код]

Операторы ПТРК «Конкурс»

• Азербайджан — 20 боевых машин 9П148 и 400 ракет 9М113
• Алжир — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год,
• Армения — 9 боевых машин 9П148, по состоянию на 2016 год
• Белоруссия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Болгария — 236 комплексов 9К111 «Фагот» и 9К111-1 «Конкурс», по состоянию на 2010 год, 400 ПТУР 9М113 были произведены по лицензии для БМП-30 в период с 1988 по 1996 годы
• Венгрия — 100 боевых машин и 2060 ракет 9М113 поставлены из СССР в период с 1974 по 1988 годы, по состоянию на 2010 год 100 комплексов 9К111-1 «Конкурс» всё ещё находятся на вооружении
• Гвинея — некоторое количество ПТУР 9М113, по состоянию на 2010 год
• Грузия — некоторое количество 9М113, по состоянию на 2017 год
• ГДР — 52 боевые машины 9П148 поставлены из СССР в период с 1980 по 1983 годы, 11 200 ракет 9М113 поставлено из СССР в период с 1980 по 1989 годы
• Египет — 580 ракет 9М113 для бронетранспортёров Fahd поставлено из России в период с 1992 по 1995 годы
• Индия — 110 СПТРК на базе БРДМ-2 с ракетами 9М111 и 9М113 (предположительно 9П148), по состоянию на 2010 год, 1000 ракет 9М113 поставлены из СССР в период с 1989 по 1991 годы. 25 000 ракет 9М113 заказаны у СССР в 1988 году, производятся по лицензии с 1992 года (включая версию 9М113М), по состоянию на 2011 год произведено 12 800 ракет
• Ирак — состояли на вооружении иракской армии во время Войны в Персидском заливе
• Иран — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год, ракеты производятся по лицензии под обозначением Towsan-1, в период с 1999 по 2011 годы произведено 2400 единиц 9М113
• Казахстан — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Киргизия — 12 единиц 9К111-1 «Конкурс», по состоянию на 2016 год
• КНДР — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Кот-д’Ивуар — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Ливия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Молдавия — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Марокко — 100 ракет 9М113 поставлено из России в 2001 году
• Польша — 800 ракет 9М113 поставлено из СССР в период с 1987 по 1989 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 18 комплексов 9К111-1 «Конкурс»
• Россия: Сухопутные войска Российской Федерации — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Береговые войска ВМФ России — 72 комплекса 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год

Румыния — 48 единиц 9П148, по состоянию на 2010 год
Сирия — 400 ракет 9М113 поставлено из СССР в период с 1984 по 1987 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 40 комплексов 9К111-1 «Конкурс»
Словакия — 425 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год
СССР
Туркмения — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
Черногория — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
Чехия — 21 единица 9П148, по состоянию на 2010 год
Украина — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
Финляндия — 520 ракет 9М113 для БМП-2 поставлено из СССР и России в период с 1988 по 1992 годы
Эритрея — 200 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год

Читайте также

Конструкция и принцип действия[править]

ПТРК срабатывает по следующим шагам:

• Оператор визуально наводит комплекс на цель по оптическому прицелу. Сам ПТРК не умеет обнаруживать и сопровождать цели, поэтому считается полуавтоматическим.
• Оператор отдаёт команду на пуск ПТУР и срабатывает вышибной двигатель.
• Ракета 9М111, покинув ПТРК, расправляет рули из тонкой нержавеющей стали, которые просто за счёт их упругости сворачиваются при вставке в ПТРК.
• За ракетой начинает из катушки разматываться провод управления.
• После того как ПТУР покинул ПТРК, открываются защитная шторка с лампой в хвостовой части ракеты.

Оптический приёмник 9Ш119М1 на ПТРК обнаруживает угловые координаты ПТУР по работе лампы и начинает по проводу отдавать команды по удерживанию ПТУР на линии прицеливания. Приёмник 9Ш119М1 также может сообщить оператору, если цель пытается ставить световые помехи при полёте ПТУР.

• Команды, принимаемые от ПТРК, ракета отдаёт на рули электромагнитными приводами. При этом при отдаче команд ракета использует также данные встроенного в неё гироскопа для учёта своей текущей угловой ориентации в пространстве. Траектория полёта ракеты — спираль.
• Поскольку ПТРК не видит саму цель, а только следует за прицелом оператора, то оператору необходимо самому удерживать цель в прицеле, если она двигается, что требует специальной подготовки.

Доступная среда

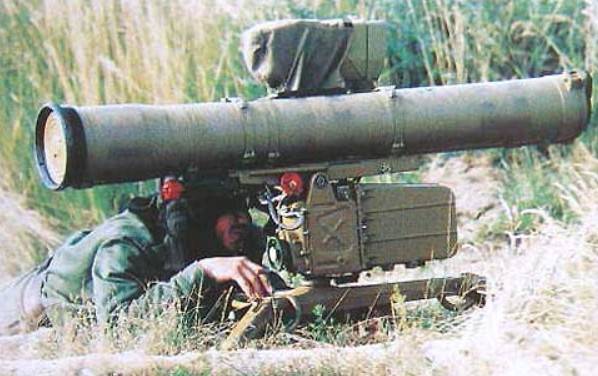

ПТРК “Конкурс-М” с ПТУР 9М113М

Предназначен для поражения современных танков, бронированных боевых машин, оснащенных динамической защитой, укрепленных огневых точек, подвижных, неподвижных наземных и находящихся на плаву малоразмерных целей в любое время суток. ПТРК “Конкурс-М” является комплексом второго поколения.

Подбитие танка из ПТРК “Конкурс-М” в Сирии – видео

https://youtube.com/watch?v=ORw5FUMjjzE

Комплекс состоит из пусковой установки (ПУ) 9П135М-1, боекомплекта противотанковых управляемых ракет (ПТУР) 9М113М, тепловизионного прицела 1ПН79-2, средств «технического обслуживания и учебно-тренировочных средств. Конструкция пусковой установки позволяет размещать комплекс на колесных и гусеничных боевых машинах (БТР, БМП, БМД, МТЛБ) и легковых машинах высокой проходимости.По заявке заказчика ПТРК “Конкурс-М” может быть размещен на любом транспортном средстве. Комплекс “Конкурс-М” является основой противотанковой обороны. Он приспособлен для десантирования на штатных парашютно-десантных средствах. При преодолении носителями водных преград возможна стрельба на плаву.Противотанковая управляемая paкета 9М113М находится в герметичном транспортно-пусковом контейнере в постоянной боевой готовности. В качестве других боеприпасов могут быть использованы ПТУР 9М111 (9М111М) и 9М113 комплексов “Фагот” и “Конкурс”. Последовательность действий оператора не меняется при смене типа ракеты.

Тактико-технические характеристики ПТРК “Конкурс-М” с ПТУР 9М113М

Дальность стрельбы, м	днем 75-4000ночью 75-3500
Система управления	полуавтоматическая, с передачей команд по проводной линии связи
Масса, кг	пусковая установка – 22контейнер с ракетой – 26.5тепловизионный прицел – 11
Габаритные размеры, мм	длина контейнера с ракетой – 1263
Калибр ракеты, мм	135
Температурный диапазон применения, ‘С	±50
Тип БЧ	тандемная кумулятивная
Бронепробиваемость, мм	800
Преодоление динамическойзащиты	обеспечивается

Похожее

Ракета Р-17 (8К14) «Скад-В» ракетного комплекса 9К72 «Эльбрус»

Р-36М (15А14) «Сатана» – межконтинентальная баллистическая ракета

Р-12 (8К63) – жидкостная баллистическая ракета

ПТРК “Конкурс-М” с ПТУР 9М113М

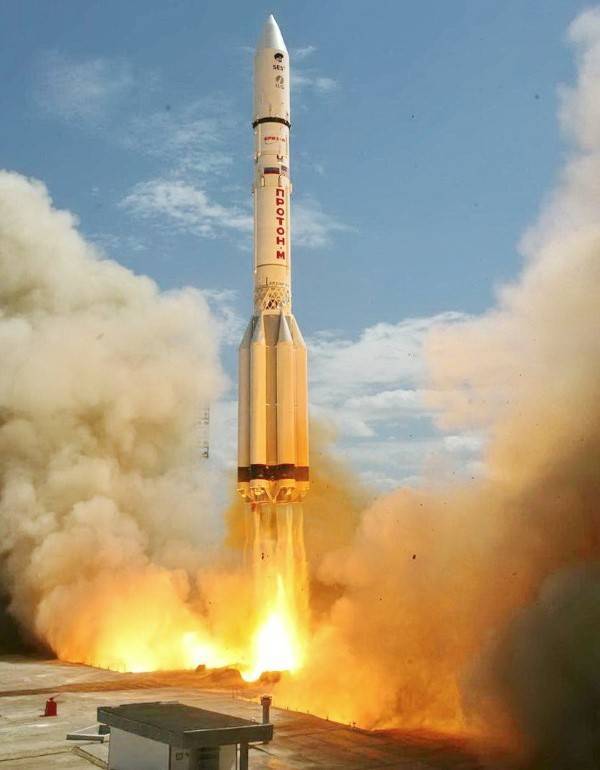

«Протон-М» (УР-500) – ракета-носитель тяжелого класса

УР-100Н, УР-100Н УТТХ – межконтинентальная баллистическая ракета

«Точка-У» (9K79-1) – ракетный комплекс

П-1000 «Вулкан» (3М70) – противокорабельный ракетный комплекс

«Искандер» (9К720) – ракетный комплекс

РТ-2ПМ2 “Тополь-М” – российский ракетный комплекс

ПТРК “Корнет-Э” – противотанковый ракетный комплекс

ПТРК FGM-148 Джавелин – американский противотанковый ракетный комплекс

УР-100 (8К84) – межконтинентальная баллистическая ракета шахтного базирования

П-700 «Гранит» (3М45) – противокорабельный ракетный комплекс

Р-16 (8К64) – межконтинентальная баллистическая ракета

РСД-10 “Пионер” – ракетный комплекс

АНГАРА – ракета-носитель

Самоходный ПТРК 9П149 «Штурм-С»

Р-7 (8К71) – межконтинентальная баллистическая ракета

Ракетный комплекс «Уран» с Х-35 противокорабельной крылатой ракетой

П-800 “Оникс” и “Яхонт” – противокорабельные ракеты

Р-36М2 “Воевода” (15А18М) – межконтинентальная баллистическая ракета

ПТРК BGM-71 ТOW-2 – американский противотанковый ракетный комплекс

П-500 «Базальт» (4К80) – противокорабельная ракета

ПТРК “Метис-М” – противотанковый ракетный комплекс

П-120 «Малахит» (4К85) – противокорабельная ракета

Х-41 (ЗМ80) “Москит” – противокорабельная крылатая ракета

РТ-23УТТХ “Молодец” (15Ж61) – железнодорожный ракетный комплекс

РТ-2 (8К98), РТ-2П (8К98П) – межконтинентальная баллистическая ракета

Р-5М (8К51) – ракетный комплекс

Р-14 (8К65) – одноступенчатая баллистическая ракета

МР УР-100 (15А15), МР УР-100УТТХ (15А16) – межконтинентальная баллистическая ракета

«Гарпун» – американская противокорабельная ракета

«Космос-3М» (11К65М) – ракета-носитель среднего класса

Р-9А (8К75) – межконтинентальная баллистическая ракета

3М-25 Метеорит (П-750) – стратегическая ракета

Х-55 – стратегическая авиационная крылатая ракета

УРК-5 «Раструб-Б» – универсальный ракетный комплекс

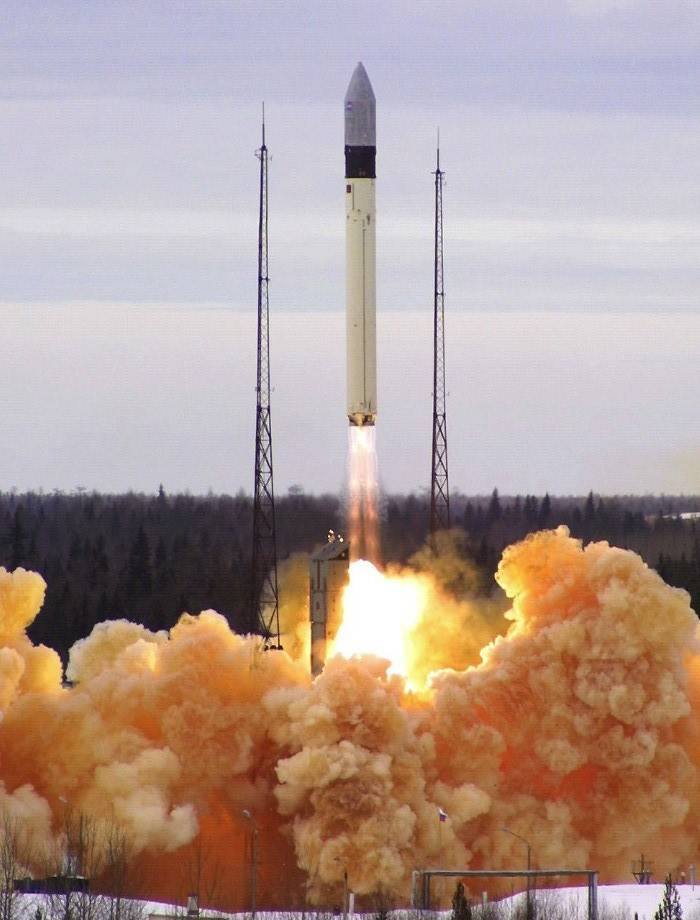

Рокот (14А05) – ракета-носитель легкого класса

П-5 – cтратегическая крылатая ракета

П-35 (П-6) – крылатая противокорабельная ракета

Ракетно-космический комплекс “Морской старт”. Ракета “Зенит-3SL”

PJ-10 «БраМос» («BrahMos») – противокорабельная ракета

«АЛЬФА» – противокорабельная ракета

П-70 «Аметист» (4К66) – противокорабельная ракета подводного старта

УПР-4 «Метель» – противолодочный ракетный комплекс

Х-65С – противокорабельная ракета

П-15(У) – крылатая ракета

Крылатые ракеты КСР-2 и КСР-11

You have no rights to post comments

Примечания

1. ↑ 9П148.00.00.000ТО. Изделие 9П148. Техническое описание, стр.5, 6
2. 9П148.00.00.000ТО. Изделие 9П148. Техническое описание, стр.15
3. 9П148.00.00.000ТО. Изделие 9П148. Техническое описание, стр.13
4. 9П148.00.00.000ТО. Изделие 9П148. Техническое описание, стр.13, 14
5. ↑ 9П148.00.00.000ТО. Изделие 9П148. Техническое описание, стр.8
6. 9П148.00.00.000ТО. Изделие 9П148. Техническое описание, стр.16
7. 9П148.00.00.000ТО. Изделие 9П148. Техническое описание, стр.7
8. ↑
9. The Military Balance 2010. — P. 176.
10. The Military Balance 2016. — P. 178.
11. The Military Balance 2016. — P. 182.
12. The Military Balance 2016. — P. 82.
13. The Military Balance 2016. — P. 251.
14. The Military Balance 2016. — P. 194.
15. The Military Balance 2016. — P. 132.
16. The Military Balance 2016. — P. 354.
17. The Military Balance 2016. — P. 137.
18. The Military Balance 2016. — P. 203.
19. ↑
20. The Military Balance 2013. — P. 124.
21. ↑

Модификации

Штурм-В

Ми-24В армейской авиации Польши с двумя «Штурмами»

«Штурм-В» — авиационный противотанковый ракетный комплекс. В составе обоих комплексов используются единые средства поражения — ракеты 9М114, 9М114М и 9М114Ф. В настоящее время комплекс позволяет использовать и усовершенствованные ракеты «Атака» — 9М120-1, 9М120-1Ф, 9М120, 9М120Ф, 9А2200 и 9М2313.
Ракетный комплекс был принят на вооружение 28 марта 1976 года и стал основным оружием серийных вертолётов Ми-24В.Первоначально на Ми-24 устанавливалось 4 ПТУР, после доработок в 1986 на Ми-24 устанавливалось до 16 ПТУР. Также применяется в составе вооружения Ми-24П, Ми-24ПВ, а также вертолётов Ка-29. Ракетным комплексом «Штурм» оснащён и новый боевой вертолёт Ми-28, на котором устанавливается до 16 ракет на двух пусковых установках. Вертолёт Ка-52 оснащён комплексом 9К113У «Штурм-ВУ» с ракетами 9М120-1, 9М120-1Ф и лазерно-лучевой системой наведения.

Штурм-С

Штурм-С в парке «Патриот».

«Штурм-С» — самоходный противотанковый ракетный комплекс. В состав комплекса входят: боевая машина 9П149, управляемая ракета «Штурм» 9М114 или усовершенствованная ракета 9М120, 9М120-1, 9М120-1Ф , средства технического обслуживания и учебно-тренировочные средства. Управляемые ракеты «Штурм» и «Атака» могут быть снабжены фугасной или кумулятивной боевой частью; «Атака» также может быть снабжена .

Для управления стрельбой разработаны специальные программы, которые позволяют ракете на первоначальном этапе лететь как по линии визирования, так и по траектории выше линии визирования, а при подлёте к танку на расстояние 1000—1500 метров она опускается и поражает цель (режим «Пыль»). Это даёт возможность оператору независимо от погодных условий и работы двигателей ракеты, а также при стрельбе на лёссовых почвах всегда видеть поражаемый объект. При максимальной дальности стрельбы точность системы управления ПТУР не превышает 0,6 угловой минуты. Это позволяет обстреливать любые малоразмерные бронированные цели и даже вертолёты в режиме зависания и подлёта. Максимальная высота поражения воздушных целей (пуск на уровне моря) составляет 3000 метров. Максимальная высота применения относительно уровня моря — не менее 4000 метров.

Комплекс прошёл модернизацию в части обеспечения возможности стрельбы в ночных условиях и производится под названием «Штурм-СМЭ».

Штурм-СМ

В 2012 году были завершены государственные испытания модернизированного комплекса 9К132 (шифр «Штурм-СМ»), а в июне 2014 года комплекс был принят на вооружение Вооружённых сил РФ. Основные отличия заключаются в том, что комплекс получил теплотелевизионный прицел, что позволяет комплексу успешно применяться ночью и в неблагоприятных условиях (снег, дождь, туман и т. д.). Также увеличена дальность полета ракеты: с 5 до 6 километров, получена новая осколочно-фугасная
боевая часть с неконтактным взрывателем, которая позволяет успешно поражать не только бронетехнику, но и живую силу противника.

Тактико-технические характеристики Штурм-С

Основная статья: 9П149

• Шасси — плавающий гусеничный тягач МТ-ЛБ
• Масса боевой машины 9П149: 12 т
• Расчёт: 2 человека.
• Скорость поражаемых целей:
  • фланговая — до 60 км/ч
  • фронтальная — до 80 км/ч
• Возимый боекомплект: 12 шт.
• Масса ракеты: 46,5 кг (с пусковой трубой-контейнером)
• Калибр ракеты: 130 мм
• Длина ракеты: 1830 мм
• Средняя скорость полёта: 350—400 м/с
• Скорость вылета из трубы: 55 м/с
• Скорострельность: до 4 выстрелов в минуту
• Время боеготовности: 15 с
• Перезаряжание пусковой установки: автоматическое
• Углы наведения: ±85° по азимуту и от −5° до +15° по углу места
• Дальность стрельбы: 400-5000 м («Штурм»), 400-8000 м («Атака»)
• Бронепробиваемость боевой части:
  • Максимальная
    • ПТУР 9М114 — 650 мм
    • ПТУР 9М114М — 720 мм
    • ПТУР 9М120 — более 800 мм за ДЗ
    • ПТУР 9М120M — 950 мм за ДЗ
• Время работы двигателя общее — 5 сек., в том числе:
  • при тяге 760 кг — 2 сек.
  • при тяге 360 кг — 3 сек.
• Количество литерных частот радиокомандной линии управления: 5

9П148

Описание

Возимо-выносной противотанковый ракетный комплекс «Конкурс-М» предназначен для поражения современной бронетанковой техники, оснащенной динамической защитой, укрепленных огневых точек, подвижных и неподвижных малоразмерных наземных и находящихся на плаву целей, низколетящих вертолетов и т. п. в любое время суток и в сложных метеоусловиях.

Комплекс «Конкурс-М» был разработан в КБ Приборостроения, г. Тула.

Принят на вооружение в 1991 году.

Комплекс состоит из боевой машины 9П148 (носителя) с размещенной на ней пусковой установкой (ПУ) типа 9П135М1, боекомплекта управляемых ракет 9М113М. При необходимости ПУ и боекомплект могут быть быстро сняты и вынесены из боевой машины для ведения автономной стрельбы. Система управления ракетой — полуавтоматическая, с передачей команд по проводной линии связи. Боевой расчет — 2 человека.

На ПУ устанавливается визир 9Ш119М1 и тепловизионный прибор 1ПН65 или 1ПН86 – 1 «Мулат».

Для контроля ПУ, ракеты и тепловизора в процессе хранения и эксплуатации используется контрольно-проверочная аппаратура 9В812М-1, 9В811М, 9В974, единая с комплексом «Фагот». Ракета хранится в герметичном транспортно-пусковом контейнере (ТПК) в постоянной боеготовности.

В качестве боеприпасов могут использоваться ракеты противотанковых комплексов «Фагот» (9М111, 9М111М) и «Конкурс» (9М113). Действия оператора не изменяются при смене вида ракет.

В качестве носителей также используются бронированные колесные и гусеничные боевые машины: БМП-1, БМП-2, БМД, БТРД, БРДМ-2, МТ-ЛБ, легкие автомобили типа «джип», мотоциклы и другие носители.

Комплекс «Конкурс-М» является основой противотанковой обороны. Он приспособлен для десантирования на парашютно-десантных платформах. При преодолении носителями водных преград обеспечивается стрельба на плаву.

Иран начал серийное производство российской противотанковой ракеты 9М13 «Конкурс». Лицензия на производство ракеты «Конкурс» была продана Ирану в середине 90-х годов.

Состав[править | править код]

Боевая машина 9П148править | править код

Основная статья 9П148 «Конкурс»

Пусковая установка 9П148

Кузов пусковой установки 9П148 ПТРК «Конкурс» видоизменен по отношению к базовому кузову БРДМ-2. Изменения обеспечивают размещение пусковой установки, визира, а также электроприводов их наведения и синхронизации. В оригинальном листе крыши корпуса сделан вырез под выход пусковых направляющих. Вырез закрыт прямоугольным люком с электроприводом. В люке командира размещен визир (прицел — прибор наблюдения) 9Ш119 с возможностью быстрой грубой переброски вручную по горизонту, либо плавным слежением за целью с помощью электропривода. Визир в походном положении закрыт броневой заслонкой с ручным приводом. С целью предохранения оптики имеется «боевое стекло», открываемое только при боевой работе, тоже вручную. Предусмотрен светофильтр для защиты зрения наводчика от воздействия светового излучения ядерного взрыва, лазерного излучения и т. п. Привод фильтра — тоже ручной.

Пусковая установка 9П135править | править код

Пусковые направляющие на крыше корпуса 9П148

Аппаратурная часть боевой машины 9П148 выполнена на основе блоков переносной установки 9П135, размещенных в корпусе. Также в комплекте уложен станок 9П56 от носимого варианта. Таким образом, возможно полноценное использование противотанкового комплекса вне боевой машины, для чего необходимо демонтировать визир, аппаратуру управления, извлечь из укладки станок и собрать ПУ. Специальных инструментов для этого не требуется — все блоки закреплены барашковыми гайками, визир вынимается вверх через специальный лючок в своей башенке с использованием стандартного башенного ключа.

Помимо стандартных блоков установки 9П135, в БМ «Конкурс» содержатся специальные блоки:

• блок индикации световых помех (позволяет обнаружить световые помехи, мешающие полуавтоматическому наведению ракеты в цель);
• встроенная аппаратура контроля и проверки цепей пуска;
• электромеханические приводы наведения и синхронизации.

Возможность проверки цепей пуска позволяет проконтролировать работоспособность всей цепочки процедуры запуска без реального пуска изделий. Поскольку для старта ракеты используется безоткатный принцип, запуск сопровождается выбросом факела пламени из торцевой части контейнера на примерно 10—15 м. В связи с этим крайне важна надежная изоляция двигательного и боевого отсеков от воздействия пламени. Проверка цепей пуска позволяет диагностировать неисправности механизма сброса защитных жалюзи воздухопритока, обрывы в линиях концевых выключателей механизмов стопорения «по-походному» и сигнализации закрытия люков экипажа и оружия.

ПТУР 9М113править | править код

ПТУРСы 9М14П1, 9М113М и 9М113 в Тульском госмузее оружия

Ракеты комплекса 9М113, 9М111 (и их модификации) широко описаны в литературе. Отдельного описания заслуживает процесс пуска. Сложный на первый взгляд, он обеспечивает пуск изделия только при полной отработке всех процедур, необходимых для надёжного старта, и исключающий пуск изделия при каких-либо неполадках.

1. При нажатии кнопки «пуск» оператором замыкается электроцепь пиропатрона откидной передней крышки ТПК, крышка открывается, освобождая нажимную тягу замыкателя пиропатрона отсека энергопитания (на нём же расположен разъём Ш9, обеспечивающий коммутацию электороцепей ракеты и боевой машины).
2. Под воздействием импульса пиропатрона разделённые элементы питания смыкаются и подают энергопитание в бортовую сеть изделия. Воспламеняется пороховой генератор гироскопа. После раскрутки гироскопа до рабочих оборотов (порядка 10000 оборотов в минуту) инерционный замыкатель коммутирует запал вышибного заряда.
3. Вышибной заряд воспламеняется, выталкивая изделие из ТПК.
4. Маршевый двигатель воспламеняется от собственного инерционного замыкателя, после достижения ракетой скорости около 300 м/с (что происходит на удалении примерно 70 м от огневой позиции).

Источники

• Карпенко А. В. Российское ракетное оружие 1943-1993. – СПб: «Пика», 1993.
• ПТУРы сухопутных войск. Серия «Архив 500+» – К.: «Архив-Пресс», 1997.
• Ангельский Р. Д. Отечественные противотанковые комплексы – М: ООО «Издательство Астрель», 2002. – 192 с.
• Военный Парад
• FAS – www.fas.org
• Russian Missile Systems – www.wonderland.org.nz
• Bharat-Rakshak – www.bharat-rakshak.com

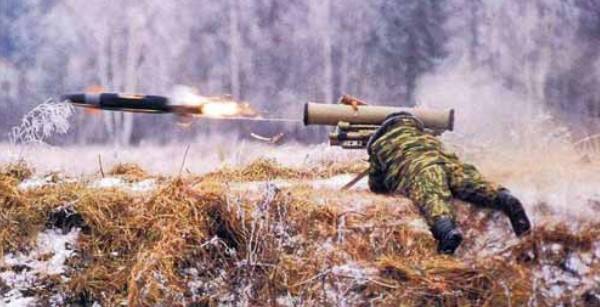

Переносный противотанковый комплекс 9К111 “Фагот” предназначен для поражения танков и других бронированных целей, а также вертолетов и огневых точек противника.

Разработка ПТРК “Фагот” началась в марте 1963 года в КБ Приборостроения (г.Тула). Полномасштабное развертывание работ по “Фаготу” было начато по решению Комиссии по военно-промышленным вопросам при Совмине СССР от 18 мая 1966 года за № 119.

Заводские испытания комплекса, проведенные в 1967-1968 годах, были неудачными. Последний этап заводских испытаний был начат в январе 1969 года, но из-за низкой надежности проводной линии связи испытания были вновь прекращены. После устранения неисправностей их закончили в апреле-мае 1969 года. А в марте 1970 года были закончены совместные (государственные) испытания комплекса. Постановлением СМ № 793-259 от 22 сентября 1970 года комплекс “Фагот” был принят на вооружение. В 1970 году Кировскому заводу “Маяк” была заказана установочная партия “Фаготов” (100 штук), а в следующем году там началось их серийное производство. Производство “Фаготов” на заводе “Маяк” было отлажено в IV квартале 1971 года, когда сдали 710 снарядов. В 1975 году был создан модернизированный вариант ракеты 9М111М с увеличенной дальностью полета и повышенной бронепробиваемостью. Модернизированный образец комплекса получил название 9М111М “Фактория”.

Комплекс 9К111 “Фагот” экспортировался во многие страны мира и применялся во многих локальных конфликтах последних десятилетий. Кроме России комплекс разных модификаций состоит на вооружении сухопутных сил Афганистана, Болгарии, Венгрии, Индии, Иордании, Ирана, Северной Кореи, Кувейта, Ливии, Никарагуа, Перу, Польши, Румынии, Сирии, Вьетнама, Финляндии.

Видео

Противотанковый ракетный комплекс «Фагот» относится к ПТРК второго поколения, это первый отечественный образец подобного оружия с полуавтоматической системой управления. Разработка этого комплекса началась еще в 60-х годах прошлого века, он стоит на вооружении российской армии до сих пор, его эксплуатируют в десятках других армий мира .

Противотанковые поколения

Первыми разработкой противотанковых управляемых ракет (ПТУР) занялись немцы еще в середине Второй мировой войны. Компания Ruhrstahl к 1945 году сумела изготовить несколько сот единиц ПТУР Rotkappchen («Красная Шапочка»).

После окончания войны это оружие попало в руки союзников, оно стало основой для разработки собственных ПТРК. В 50-е годы французским инженерам удалось создать два удачных ракетных комплекса: SS-10 и SS-11.

Только через несколько лет советские конструкторы занялись разработкой противотанковых ракет, но уже один из первых образцов советских ПТУР стал несомненным мировым бестселлером. Ракетный комплекс «Малютка» получился очень простым и весьма эффективным. В арабо-израильской войне с его помощью за несколько недель было уничтожено до 800 единиц бронетехники (советские данные).

Все вышеуказанные ПТУР относились к оружию первого поколения, управление ракетой в них происходило по проводам, скорость ее полета была невысокой, а бронепробиваемость – низкой. Но хуже всего было другое: оператору приходилось управлять ракетой на всем протяжении ее полета, что обуславливало высокие требования к его квалификации.

Во втором поколении ПТУР эта проблема была частично решена: комплексы получили полуавтоматическое наведение, а скорость полета ракеты была значительно увеличена. Оператору этих противотанковых ракетных комплексов достаточно было навести оружие на цель, произвести выстрел и удерживать объект в перекрестье визира вплоть до попадания ракеты. Ее управление брала на себя вычислительная машина, которая входила в состав ракетного комплекса.

Ко второму поколению этого оружия относятся советские ПТУР «Фагот», «Конкурс», «Метис», американские TOW и Dragon, европейский комплекс Milan и многие другие. Сегодня подавляющая часть образцов этого оружия, состоящая на вооружении различных армий мира, относится именно ко второму поколению.

С начала 80-х годов в разных странах началась разработка ПТРК следующего, третьего поколения. Наиболее продвинулись в этом направлении американцы.

Следует сказать несколько слов о концепции создания нового оружия

Это важно, ибо подходы советских и западных конструкторов очень сильно отличались

На Западе начали разрабатывать противотанковые ракетные комплексы, действующие по принципу «выстрелил и забыл» (Fire and Forget). Задача оператора навести ракету на цель, дождаться ее захвата головкой самонаведения ракеты (ГСН), выстрелить и быстро покинуть место пуска. Все остальное «умная» ракета сделает сама.

Примером ПТУР, который работает по такому принципу, является американский комплекс Javelin. Ракета этого комплекса оснащена тепловой головкой самонаведения, которая реагирует на тепло, выделяемое силовой установкой танка или другой бронетехники. Существует и еще одно преимущество, которым обладают ПТУР подобной конструкции: они могут поражать танки в верхнюю, самую незащищенную проекцию.

Однако, кроме неоспоримых преимуществ, такие системы имеют и серьезные недостатки. Главным из них является высокая стоимость ракеты. Кроме того, ракетой с инфракрасной ГСН нельзя поразить бункер или огневую точку противника, дальность применения такого комплекса ограничена, работа ракеты с подобной ГСН не слишком надежна. Она способна поразить только бронетехнику с включенным двигателем, которая имеет хороший тепловой контраст с окружающей местностью.

В СССР пошли несколько иным путем, обычно его описывают слоганом: «вижу и стреляю». Именно по такому принципу работает новейший российский ПТРК «Корнет».

После выстрела наведение ракеты на цель и удерживание ее на траектории происходит за счет использования лазерного луча. При этом фотоприемник ракеты обращен в сторону пусковой установки, что обеспечивает высокую помехоустойчивость ракетного комплекса «Корнет». Кроме того, этот ПТРК оборудован тепловизионным прицелом, что позволяет ему вести стрельбу в любое время суток.

Подобный способ наведения кажется анахронизмом по сравнению с зарубежными ПТРК третьего поколения, но он имеет целый ряд весомых преимуществ.

Описание

ПТРК «Конкурс» — это противотанковый комплекс полкового уровня, который может успешно поражать бронетехнику противника и его фортификационные сооружения на дистанции в четыре километра.

Ракетный комплекс состоит из нескольких составляющих:

• боевой машины (БМ) 9П148;
• пусковой установки 9П135М;
• управляемой ракеты 9М113.

В состав пусковой установки входит: аппаратура управления и наведения, пусковой механизм и станок. На пусковой установке 9П135М размещается пять пусковых контейнеров, каждый из которых отбрасывается после выстрела. Если стрельба происходит из БМ 9П148, то с блока питания машины напряжение подается на электровоспламенители бор­то­во­го ис­точ­ни­ка пи­та­ния, на вто­рую на­зем­ную ба­та­рею бло­ка пи­та­ния и по­ро­хо­вой за­ря­д ро­то­ра ко­ор­ди­на­то­ра. Примерно через десять метров полета включается маршевый двигатель.

Горизонтальный угол наведения составляет 360°, а вертикальный — -5…+20°.

Существует и переносная пусковая установка, которая входит в состав вооружения самоходного комплекса. Она состоит из станка, аппаратуры управления и пускового механизма. Ее вес составляет 22 кг.

Управляемая ракета 9М113 имеет классическую аэродинамическую схему «утка». Ее калибр составляет 135 мм. Четыре крупных складывающихся крыла находятся в задней части ракеты, а четыре руля управления – в передней. Также в носовой части ракеты находятся приводы рулей и кумулятивный заряд. В полете рули и крылья расположены под определенным углом к продольной оси ракеты, что заставляет ее вращаться, стабилизируя полет.

В средней части ПТУРа установлен твердотопливный двигатель, аппаратура управления находится сзади. Двигатель ракеты — однокамерный двухрежимный. В задней части находится катушка с проводом и инфракрасная лампа, по которой аппаратура слежения находит ракету в полете. Единственным сложным прибором в конструкции ракеты является координатор, в составе которого есть гироскоп.

После выстрела инфракрасная лампа ракеты фиксируется аппаратурой управления. После чего автоматика определяет положение снаряда в пространстве и вносит поправки в полет. Сигнал передается по проводу и поступает в рулевые приводы. Оператор должен просто удерживать объект в прицеле. Кроме полуавтоматического, существует и ручной режим коррекции полета ракеты на ее завершающем этапе, это значительно увеличивает точность комплекса.

СРОКИ ПЕРВОНАЧАЛЬНОЙ ПОСТАНОВКИ НА УЧЕТ

Первичная постановка на воинский учет граждан мужского пола осуществляется в период с 1 января по 31 марта в год достижения ими возраста 16-17 лет комиссиями по постановке граждан на воинский учет, создаваемыми в муниципальных районах, городских округах и на внутригородских территориях городов федерального значения решением высшего должностного лица субъекта Российской Федерации (руководителя высшего исполнительного органа государственной власти субъекта Российской Федерации) по представлению военного комиссара.

Должностные лица организаций обязаны обеспечивать гражданам, работающим или обучающимся в указанных организациях, возможность своевременной явки по повестке военного комиссариата для постановки на военный учет в 16 лет. В случае, если граждане, подлежащие постановке на воинский учет в 16 лет, не работают и не учатся, они при получении повестки военного комиссариата обязаны лично прибыть в указанные в ней время и место для первичной постановки на воинский учет.

Состав

Боевая машина 9П148

Основная статья 9П148 «Конкурс» Пусковая установка 9П148

Кузов пусковой установки 9П148

ПТРК «Конкурс» видоизменен по отношению к базовому кузовуБРДМ-2 . Изменения обеспечивают размещение пусковой установки, визира, а также электроприводов их наведения и синхронизации. В оригинальном листе крыши корпуса сделан вырез под выход пусковых направляющих. Вырез закрыт прямоугольным люком с электроприводом. В люке командира размещен визир (прицел — прибор наблюдения)9Ш119 с возможностью быстрой грубой переброски вручную по горизонту, либо плавным слежением за целью с помощью электропривода. Визир в походном положении закрыт броневой заслонкой с ручным приводом. С целью предохранения оптики имеется «боевое стекло», открываемое только при боевой работе, тоже вручную. Предусмотрен светофильтр для защиты зрения наводчика от воздействия светового излучения ядерного взрыва, лазерного излучения и т. п. Привод фильтра — тоже ручной.

Пусковая установка 9П135

Пусковые направляющие на крыше корпуса 9П148 Аппаратурная часть боевой машины 9П148

выполнена на основе блоков переносной установки9П135 , размещенных в корпусе. Также в комплекте уложен станок9П56 от носимого варианта. Таким образом, возможно полноценное использование противотанкового комплекса вне боевой машины, для чего необходимо демонтировать визир, аппаратуру управления, извлечь из укладки станок и собрать ПУ. Специальных инструментов для этого не требуется — все блоки закреплены барашковыми гайками, визир вынимается вверх через специальный лючок в своей башенке с использованием стандартного башенного ключа.

Помимо стандартных блоков установки 9П135

, в БМ «Конкурс» содержатся специальные блоки:

• блок индикации световых помех (позволяет обнаружить световые помехи, мешающие полуавтоматическому наведению ракеты в цель);
• встроенная аппаратура контроля и проверки цепей пуска;
• электромеханические приводы наведения и синхронизации.

Возможность проверки цепей пуска позволяет проконтролировать работоспособность всей цепочки процедуры запуска без реального пуска изделий. Поскольку для старта ракеты используется безоткатный принцип, запуск сопровождается выбросом факела пламени из торцевой части контейнера на примерно 10—15 м. В связи с этим крайне важна надежная изоляция двигательного и боевого отсеков от воздействия пламени. Проверка цепей пуска позволяет диагностировать неисправности механизма сброса защитных жалюзи воздухопритока, обрывы в линиях концевых выключателей механизмов стопорения «по-походному» и сигнализации закрытия люков экипажа и оружия.

ПТУР 9М113

ПТУРСы 9М14П1, 9М113М и 9М113 в Тульском госмузее оружия Ракеты комплекса 9М113

, 9М111 (и их модификации) широко описаны в литературе. Отдельного описания заслуживает процесс пуска. Сложный на первый взгляд, он обеспечивает пуск изделия только при полной отработке всех процедур, необходимых для надёжного старта, и исключающий пуск изделия при каких-либо неполадках.

1. При нажатии кнопки «пуск» оператором замыкается электроцепь пиропатрона откидной передней крышки ТПК, крышка открывается, освобождая нажимную тягу замыкателя пиропатрона отсека энергопитания (на нём же расположен разъём Ш9, обеспечивающий коммутацию электороцепей ракеты и боевой машины).
2. Под воздействием импульса пиропатрона разделённые элементы питания смыкаются и подают энергопитание в бортовую сеть изделия. Воспламеняется пороховой генератор гироскопа. После раскрутки гироскопа до рабочих оборотов (порядка 10000 оборотов в минуту) инерционный замыкатель коммутирует запал вышибного заряда.
3. Вышибной заряд воспламеняется, выталкивая изделие из ТПК.
4. Маршевый двигатель воспламеняется от собственного инерционного замыкателя, после достижения ракетой скорости около 300 м/с (что происходит на удалении примерно 70 м от огневой позиции).
