Тактико-технические характеристики пистолета макарова

Ведомость простейших инструментов и приспособлений для ремонта пистолетов и контроля отремонтированных пистолетов

№ по пор.	Наименование инструмента или приспособления	№ рисунка	Примечание
1	Оправка для правки корпуса магазина	28
2	Гнеток для расширения основания целика	29
3	Крючок для проверки усилия спуска курка	30
4	Стержень для отжатия ударника	31
5	Оправка для правки выступа на корпусе магазина	32
6	Вкладыш для отделения ствола	33
7	Болт для отделения ствола	34
8	Втулка для запрессовки ствола	35
9	Пружинные весы для проверки усилия спуска курка	—	Из принадлежности к 7,62-мм пулемету Максима
10	Набор клейм (цифр) для клеймения деталей	—	Из комплекта войсковых калибров для 7,62-мм самозарядного пистолета обр. 1933 г.

Рис. 28. Оправка для правки корпуса магазина	Рис. 29. Гнеток для расширения основания целика

Рис. 30. Крючок для проверки усилия спуска курка	Рис. 31. Стержень для отжатия ударника

Рис. 32. Оправка для правки выступа на корпусе магазина	Рис. 33. Вкладыш для отделения ствола

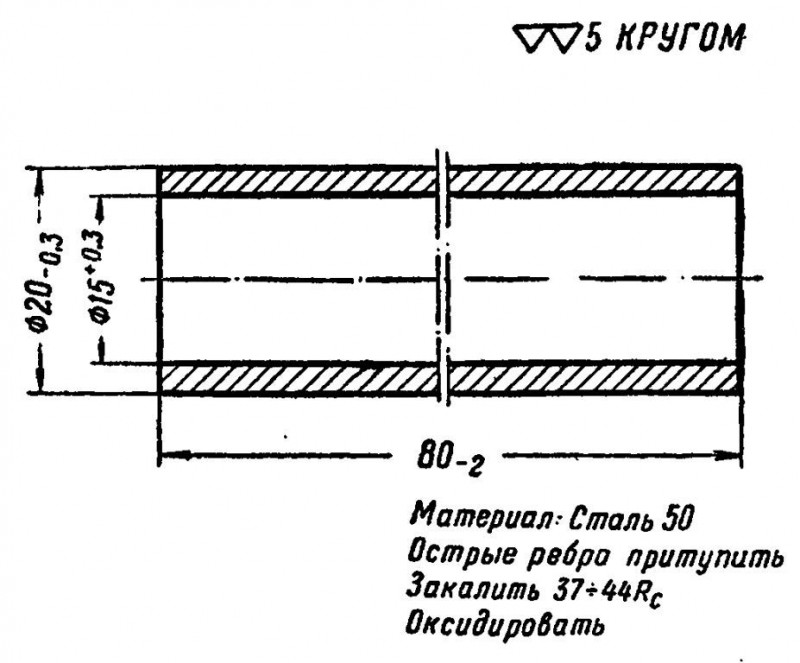

Рис. 34. Болт для отделения ствола	Рис. 35. Втулка для запрессовки ствола

История терроризма

Количество жертв крупнейшего террористического акта по времени, с 1921 года

Специалисты расходятся в мнении как относительно времени возникновения терроризма, так и в том, можно ли оценивать события далёкого прошлого с точки зрения современных терминов:

Терроризм в Древнем мире

А. А. Королев считает, что «ещё за триста сорок лет до нашей эры отец Александра Македонского был убит в результате теракта».

Другие[кто?][источник не указан 3441 день] считают одной из наиболее ранних террористических группировок иудейскую секту сикариев («кинжальщиков»), действовавшую в Иудее в I веке н. э. Члены секты практиковали убийства представителей еврейской знати, выступавших за мир с римлянами и обвинявшихся ими в отступничестве от религии и национальных интересов и «коллаборационизме» с римской властью. В качестве оружия сикарии использовали кинжал или короткий меч — «сику». Это были экстремистски настроенные националисты, возглавлявшие движение общественного протеста и настраивавшие низы против верхов и в этом отношении являющиеся прообразом современных радикальных террористических организаций. В действиях сикариев прослеживается сочетание религиозного фанатизма и политического терроризма: в мученичестве они видели нечто приносящее радость и верили, что после свержения ненавистного режима Господь явится своему народу и избавит их от мук и страданий. Сыграли важную роль в поражении Иудейского восстания 66-71 гг. и были уничтожены с его разгромом. В частности, их действия в осаждённом Иерусалиме привели к его разрушению после захвата города римлянами.[источник не указан 3098 дней]

Терроризм в Средние века

Классическим примером террористической организации Средних веков, которая значительно развила искусство тайной войны, диверсионной практики и насильственных средств достижения цели, является секта ассасинов (хашашаинов, «едящих траву»). Около 1090 года Хасан ибн Саббах захватил в горной долине к северу от Хамадана (современный Иран) крепость Аламут. В течение последующих полутора столетий сторонники и последователи Горного Старца, под именем которого вошёл в историю основатель секты, опираясь на контролируемый район, который сегодня профессионалы антитеррора назвали бы «серой зоной», лишили покоя правящие династии на обширном пространстве от Средиземного моря до Персидского залива. Движимые неясной до конца религиозной мотивацией, практически неуловимые, и от этого ещё более устрашающие адепты секты (с позиций сегодняшнего дня — боевики), убили за период своей деятельности сотни халифов и султанов, военачальников и представителей официального духовенства, посеяв ужас во дворцах правителей, существенно дестабилизировав политическую обстановку на обширном геополитическом пространстве Востока, и затем были уничтожены монголо-татарами в середине XIII века.

Примечательные личности

• Каррье, Жан-Батист (Carrier, 1756—1794) — французский террорист; в 1792 году — фанатичный член конвента, в 1793 году казнил пленных вандейцев массами через утопление; после 9 термидора казнён.
• Тальен, Жан-Ламбер (Tallien, 1769—1820) — французский политический деятель, член конвента, террорист; под влиянием своей жены (с 1794) Терезы де-Фонтенэ (1775—1835), стал противником террора. 9 термидора содействовал низвержению Робеспьера; потом член совета пятисот.

1. связанная с распространением в 1880-х годах в России, Европе, а затем и Северной Америке революционных идеологий (иногда объединяемых под названием анархизма, хотя ни российские народники, ни ирландские фении анархистами в строгом смысле слова не были);
2. связанная с антиколониальным, национально-освободительным движением XX века;
3. имеющая отношение к деятельности «новых левых» в 1970-е годы;
4. волна, связанная с глобализацией, начавшаяся в конце 1970-х и продолжающаяся до сих пор (в том числе и современный религиозный терроризм).

Принцип стрельбы с заднего шептала

Как было сказано выше, стрельба с открытым затвором применятся в пулеметах и пистолетах-пулеметах. Принцип такой: подвижные части приводятся в крайнее, то есть заднее положение, их удерживает шептало, и только после этого происходит нажатие на спусковой крючок. Затем подвижные элементы срываются с боевого взвода, направляют патрон в нужное положение в патроннике, ствол канала закрывается, и осуществляется выстрел. В завершении цикла подвижные части вновь возвращаются в заднее положение, выдавая пустую гильзу. Если это одиночный огонь, то цикл сразу же повторится. Одиночные элементы будут перехвачены шепталом, благодаря чему так и останутся в задней позиции.

Если во времена Второй мировой войны с заднего шептала стреляли практически все пистолеты-пулеметы и пулеметы, то сейчас все изменилось. Тогда это было необходимостью, в наши дни требуется исключительно для пулеметов. С пистолетами так не происходит, но ствол пулемета все же слишком греется, что может привести к неконтролируемому воспламенению и случайному выстрелу. Открывая затвор, стреляющий охлаждает ствол. Но при этом стрельба одиночными выстрелами станет хуже. Перед выстрелом подвижные части накатываются, удар происходит в крайнем переднем положении. В обратной ситуации прицелиться будет намного сложнее.

Мы разобрались, что такое шептало в пистолете и какие еще у него есть названия. Теперь ты знаешь, какую функцию выполняет этот элемент, в чем отличия его роли для оружия разного типа. И главное, теперь ты будешь понимать значение фразы «стрелять с заднего шептала», если встретишь ее в фильме или книге.

Технологическая карта на земену ствола

1. Выбить при помощи выколотки ось спусковой скобы, отделить спусковую скобу от рамки и вынуть пружину спусковой скобы с гнетком из гнезда на передней стенке основания рукоятки.

2. Выбить при помощи выколотки шпильку ствола.

3. Отделить ствол от рамки при помощи специального вкладыша и болта (), для чего вставить в окно для магазина в основании рукоятки вкладыш, зажать рамку со стволом в тиски с медными прокладками, вставить в канал ствола с дульной части болт и, ввинчивая его ключом в отверстие вкладыша, сдвигать ствол назад.

4. Подобрать новый ствол для посадки в стойке рамки без качки, вставить его в отверстие стойки рамки и надеть на дульную часть ствола втулку (); зажать рамку со стволом и втулкой в тиски с медными прокладками так, чтобы одна губка тисков упиралась в торец втулки, а другая — в задний срез ствола, и, сжимая тиски, дослать ствол до отказа вперед (запрессовать в стойку рамки).

5. При выступании венчика ствола над стойкой рамки или утопании его относительно стойки рамки зачистить личным напильником выступающую часть венчика ствола или стойки рамки (рис. 27).

6. При выступании заднего среза бороды ствола над передней стенкой окна для магазина в основании рукоятки зачистить выступающую часть бороды круглым личным напильником (см. рис. 27).

7. Выступание граней желоба бороды ствола над гранями желоба стойки рамки или утопание относительно граней желоба стойки рамки допускается не более 0,3 мм.

При выступании граней более чем на 0,3 мм зачистить, круглым личным напильником желоб бороды, а при утопании более чем на 0,3 мм скруглить грани желоба стойки рамки.

Рис. 27. Пригонка ствола к рамке:

1 — ствол (1); 2 — рамка (2)

8. Скруглить радиусом R 1 мм угол бороды ствола.

9. Просверлить сверлом диаметра 2,9 мм отверстие для шпильки ствола в бороде ствола через отверстие в стойке рамки, развернуть отверстие разверткой диаметра 3 мм и запрессовать шпильку ствола.

10. Оксидировать рамку вместе со стволом согласно инструкции ().

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства «Комсомольская правда»Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

Стендовая Стрельба — один из видов стрелкового спорта.

Занятия по стендовой стрельбе проводятся на открытых стрельбищах (стрелково-стендовых комплексах). Стрельба ведётся из гладкоствольных ружей дробью по специальным мишеням-тарелочкам. При попадании дроби в тарелочку, она разбивается, обозначая попадание.

Стрельбой по спортивным мишеням занимаются люди любого пола и возраста.

Стендовая стрельба в Ижевске

Стендовая стрельба, пять дисциплин Олимпийской программы

В олимпийскую программу входят соревнования в пяти дисциплинах — круглый стенд ( скит, мужчины; скит, женщины ), траншейный стенд ( трап, мужчины; трап, женщины и трап, смешанные команды ).

На круглом стенде, перемещаясь от одного стрелкового места к другому (всего восемь стрелковых мест), меняя угол стрельбы относительно траекторий вылетающих мишеней, участник ведёт огонь по тарелочкам, летящим навстречу друг другу из помещений (вышки — слева, за спиной первого номера и будки — справа, за спиной седьмого номера). Они находятся в районе первого и седьмого номеров, причем вылет мишени из каждой происходит на разной высоте. Кроме этого, круглый стенд различается с остальными упражнениями задержкой вылета мишени после команды стрелка, которая автоматически варьируется от 0 до 3 секунд.

На траншейном стенде спортсмен стреляет по тарелочкам, выбрасываемым из траншеи в случайном направлении (налево, направо или прямо). До момента вылета стрелок не может знать, куда полетит мишень.

Траншейный стенд вошёл в программу Игр в 1900 году для мужчин и в 2000 году для женщин, круглый — в 1968 году для мужчин и в 2000 году для женщин; дубль-трап в 1996 году и для мужчин и для женщин.

Соревнования во всех трёх олимпийских дисциплинах проходят по одному регламенту. В ходе предварительных соревнований (квалификации из 125 мишеней) определяются шесть финалистов, которые в финале стреляют специальную финальную программу и определяют чемпиона и призёров. В случае если в итоге два и более спортсмена набирают одинаковое количество очков, производится перестрелка между ними до первого промаха. Для повышения зрительского интереса и для снижения вероятности судейской ошибки стрельба в финале ведётся по специальным тарелочкам «флэш», которые при попадании выбрасывают в воздух облако ярко окрашенного (как правило — красного, реже – жёлтого или зеленого) порошка.

Спортинг

Кроме Олимпийских дисциплин по стендовой стрельбе существуют и не Олимпийские, но, тем не менее, очень распространенные во всем мире — это спортинг. Спортинг – вид стендовой стрельбы по мишеням, имитирующим полет птиц и бег зверей. В Спортинге также есть несколько дисциплин: компакт-спортинг, большой спортинг, дуплетная стрельба. На самом деле дисциплин намного больше, но в России именно эти имеют большую популярность.

В Спортинге специальная регламентация полетов, на каждом стрелково-стендовом комплексе они уникальные. Машинки для запуска мишеней располагаются с учетом рельефа и особенностей местности, делая стрельбу очень интересной и увлекательной. Кроме разнообразия полетов используется и разнообразие мишеней: стандарт (обычная тарелка диаметром 110 мм), миди (90 мм), мини (60 мм), заяц (110 мм, но более прочная, так как катится по земле), батту (плоский диск диаметром примерно 110 мм, который при вылете практически не видно, но во время полета тарелка разворачивается фронтально к стрелку, становясь видимой, и начинает резко падать).

По вопросам сотрудничества: 8-912-466-11-44 Алексей

Устройство патрона

9-мм пистолетный патрон (рис. 3) со­стоит из гильзы, капсюля, порохового заряда, пули.Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.

В дне гильзы имеются: гнездо для капсю­ля; наковальня, на которой бойком разбива­ется капсюль; два затравочных отверстия, че­рез которые к пороховому заряду проникает пламя от ударного состава капсюля. Снару­жи у дна гильзы имеется кольцевая проточ­ка для зацепа выбрасывателя.

Рис. 3. Общий вид 9-мм пистолетного патрона и его устройство.

Заряд состоит из бездымного пироксили­нового пороха.

Капсюль служит для воспламенения поро­хового заряда. Он состоит из латунного кол­пачка с впрессованным в него ударным со­ставом и фольгового кружка, прикрывающе­го ударный состав. При ударе бойка ударный состав воспламеняется.

Пуля состоит из биметаллической (плаки­рованной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.

Патроны для заряжания пистолета сна­ряжаются в магазин на 8 патронов. Снаря­жение магазина производится путем вклады­вания и утапливания патронов рукой.

Патроны укупориваются в штатные па­тронные деревянные ящики по 2560 шт. в ка­ждом. В каждом ящике помещаются две же­лезные закатные или запаянные оцинкован­ные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.

На боковых стенках деревянных ящиков имеются надписи, обозначающие номенкла­туру патронов, уложенных в эти ящики: номер партии патронов, месяц и год изго­товления патронов и пороха, завод-изготови­тель, марку и партию пороха, количество патронов в ящике.

Как происходит выстрел?

Процесс осуществляется в несколько этапов:

• Начало работы механики осуществляется при нажатии на спусковой крючок.
• Курок взаимодействует с ударником, в результате чего тот разбивает патронный капсюль.
• Воспламенение порохового заряда. Образовавшиеся пороховые газы выбрасывают пулю из ствольного канала.
• Пороховые газы через донце гильзы воздействуют на затвор, который, отходя назад, сжимает возвратную пружину. При помощи выбрасывателя затвор удерживает гильзу. Дойдя до отражателя, она экстрагируется через окно затвора.
• Затвор в крайнем положении разворачивает установленный на цапфах курок, пока тот не окажется на боевом взводе.
• В самом крайнем положении на затвор воздействует возвратная пружина, которая выталкивает его обратно вперед.
• Продвигаясь вперед, затвор при помощи досылателя направляет в патронник очередной боеприпас из магазина пистолета.
• «Освободившийся» от патрона затвор запирает ствольный канал. После этого оружие снова готово к стрельбе.

Выстрелы из пистолета Макарова производятся до тех пор, пока не израсходуются все патроны в магазине. После этого затвор становится на затворную задержку в задней позиции.

Примеры типичных конструкций

Винтовка Мосина обр. 1891/30 г (Россия, СССР)

Ударник и витая цилиндрическая боевая пружина размещены в затворе. Сжатие боевой пружины происходит при отпирании затвора; при запирании — боевой взвод ударника опирается на шептало. Возможно взведение ударника вручную при закрытом затворе, для этого необходимо оттянуть назад курок (в данном случае курком называется наконечник, навинченный на хвостовик ударника). Для постановки на предохранитель курок нужно оттянуть назад до отказа и повернуть против часовой стрелки.

Револьвер Нагана обр. 1895 г. (Бельгия, Россия, СССР)

Револьвер системы Нагана. Схема УСМ. Курок на боевом взводе

УСМ курковый, двойного действия (выпускался также вариант одинарного действия), боек шарнирно установлен на курке, боевая пружина — пластинчатая, двупёрая, размещена в рукоятке. Шептало выполнено заодно со спусковым крючком. Предохранитель отсутствует, но при ненажатом спусковом крючке специальная деталь не позволяет бойку соприкасаться с капсюлем. При взведении курок приводит также в действие специфический замочный механизм, сдвигающий барабан револьвера вперед, а спусковой крючок особым выступом стопорит барабан от вращения.

Пистолет Кольт М1911 (США)

УСМ курковый, одинарного действия. Боевая пружина витая цилиндрическая, расположена в рукоятке позади магазина, усилие на курок передается через тягу. Ударник подпружинен для предотвращения случайных выстрелов. Спуск движется продольно в пазах рамки пистолета. Предохранителей два: один блокирует шептало и затвор, второй — спусковую тягу. При включенных предохранителях курок может оставаться на боевом взводе (англ. Cocked and locked), этим компенсируется недостаточная оперативность УСМ одинарного действия. Кроме того, предусмотрен предохранительный взвод курка.

Пистолет ТТ (СССР)

Неполная разборка пистолета ТТ. Справа между рамкой и возвратной пружиной лежит колодка УСМ

УСМ курковый, одинарного действия. Боевая пружина витая цилиндрическая, расположена в полости курка. Ударник подпружинен для предотвращения случайных выстрелов. Спуск движется продольно в пазах рамки пистолета. Предохранитель как таковой отсутствует, его роль выполняет предохранительный взвод курка. Особенность конструкции — весь УСМ, кроме спуска и ударника, выполнен в виде единого легкосъемного узла («колодки»).

Пулемёт ПК (СССР)

УСМ с возвратно-боевой пружиной, обеспечивает только автоматический огонь. Боевой взвод находится на затворной раме, c нею связан ударник. Когда после запирания затвора затворная рама продолжает движение вперед, ударник под её действием продвигается по каналу в остове затвора и разбивает капсюль. В танковом варианте пулемёта (ПКТ) вместо спускового крючка установлен электромагнитный спусковой механизм (электроспуск), включаемый кнопкой.

Пистолет-пулемёт ППШ (СССР)

Типичный для массовых пистолетов-пулемётов простой УСМ с возвратно-боевой пружиной, ударник жестко закреплен в затворе, боевой взвод расположен на затворе. Имеется переводчик, позволяющий вести одиночный или автоматический огонь. Предохранитель блокирует движение затвора.

Автомат АКМ (СССР)

УСМ курковый, курок скрыт в ствольной коробке, его взведение возможно только путём отведения затворной рамы назад. УСМ имеет три шептала: первое, выполненное заодно со спусковым крючком, удерживает курок на боевом взводе при отпущенном спусковом крючке; второе (шептало одиночного огня) удерживает курок при нажатом спусковом крючке в режиме одиночного огня. За счет этого не требуется разобщитель; третье (шептало автоспуска) в режиме автоматического огня удерживает курок до закрытия затвора, спуск с этого шептала обеспечивает затворная рама, когда приходит в крайнее переднее положение. Для снижения темпа автоматической стрельбы движение курка после спуска несколько притормаживается специальной деталью — замедлителем. Боевая пружина спиральная, ударник размещен в канале затвора. Предохранитель, совмещенный с переводчиком режима огня, блокирует спусковой крючок и ограничивает движение затворной рамы.

Пистолет ПМ (СССР)

УСМ курковый, двойного действия, с отбоем курка (в спущенном положении курок не соприкасается с ударником). Ударник относительно легкий, и поэтому не подпружинен. Боевая пружина пластинчатая, совмещена с пружиной шептала, пружиной рычага взвода и защелкой магазина, размещена в рукоятке позади магазина. При включении предохранителя происходит безопасный спуск курка с боевого взвода, блокируются затвор, ударник и курок.

Работа частей и механизмов пистолета Макарова при заряжании и стрельбе

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

Устройство пистолета

Иж-71 слабо отличается от классического пистолета Макарова. По своей сути модель полная копия обычного ПМ. Главным различием можно назвать только используемый боеприпас и ствол, уменьшенного диаметра. Изделие полностью состоит из оружейной стали за исключением бакелитовых щечек на рукоятке. Некоторые образцы могут иметь внешние маркеры, говорящие, что это служебное оружие, а не полноценное.

Для первого выстрела не требуется взводить курок – достаточно просто приложить усилие на спусковой крючок. Это возможно из-за ударно-спускового магазина двойного действия. После отстрела всех патронов из магазина, модель встает на затворную задержку. Для ее снятия необходимо подать в шахту магазина обойму с патронами, либо нажать на соответствующий рычаг. На МР-71 нет декокера и с боевого взвода оружие снимается только руками. Но такая функции вообще имеется только у некоторых видов пистолетов.

Ствольная коробка полностью выполнена из металла и покрыта воронением. На ее боковых гранях есть рифление для более удобного хвата. Также в наличие оконце для вывода стрелянной гильзы. На некоторых изделиях различными способами крепят под стволом тактические фонари или ЛЦУ. Но это уже из разряда тюнинга и таким занимаются в основном частные владельцы. В России тюнинг такого оружия запрещен, если, конечно, это не масса-габаритная модель.

Основные части и механизмы

Пистолет Иж-71 ничем не отличается по деталям от своего армейского аналога:

• Основной часть является рамка со спусковой скобой, на которой закреплен ствол;
• Затвор-кожух, на котором закреплены предохранитель, часть УСМ и выбрасыватель гильз;
• Остальная часть ударно-спускового механизма, совмещенная со спусковым крючком;
• Возвратная пружина, отвечающая за отвод затвора на положенное место;
• Рукоятку, крепящуюся к рамке при помощи винта;
• Коробчатый магазин на 8 патронов, у которого есть оконце для визуального определения количества боеприпасов.

Все элементы конструкции достаточно легко разбираются и отличаются большой надежностью.

Принцип и схема работы пистолета

Перед конструкторами из ИжМеха не стояло задачи по принципиальному изменению конструкции пистолета Макарова. Главной целью работ стало приспособление ПМ под патрон 9х17 Браунинг. Поэтому внутри Иж-71 мало чем отличается от нормального варианта. Автоматика пистолета основана на свободном ходе затвора под воздействием пороховой энергии.

После выстрела основная часть энергии выталкивает пулю по каналу ствола. В это же время меньшая часть сдвигает затвор в крайнее заднее положение. При этом сжимается возвратная пружина, извлекается и выбрасывается стрелянная гильза, взводится курок. Через некоторое время затвор начинает идти обратно и цепляет новый патрон из магазина и вводит его в патронник. После чего происходит запирание и пистолет снова готов к стрельбе. В случае если в магазине нет патронов затвор-кожух встает на затворную задержку.

Интересно, что 9х17k имеет сниженную пороховую навеску, но даже такого заряда хватает для создания необходимой для работы автоматики энергии. Такая проблема наблюдалась у некоторых других моделей оружия, переделанных под менее мощный патрон, но без измененной автоматики. Например, гладкоствольный карабин Вепрь 12 «Молот», переделанный из РПК в охотничье оружие, имел тугую пружину и патроны 12/70 не всегда давали нужную для работы автоматики энергию. Владельцам приходилось дорабатывать боевую пружину или стрелять более мощными боеприпасами.

Прицельные приспособления

Для точной и удобной стрельбы на верхней грани ствольной коробки пистолета закреплены фиксированные прицельные приспособления. Целик и мушка рассчитана на дистанцию ведения огня в 25 – 50 метров и не регулируются. Имеются варианты самостоятельного тюнинга прицельного устройства. Но это встречается только у частных лиц.

Кучность и рассеивание

Первоначально пистолет Макарова рассчитан на дистанцию стрельбы в 50 метров, но в реальной обстановке эта дистанция заметно ближе. В этом плане Иж-71 отличается в худшую сторону. 9-мм укороченный патрон имеет меньшую массу пули и навеску пороха. Это негативно сказывается на баллистических характеристиках боеприпаса.

Безопасность

Для безопасного ношения пистолет Иж-71 имеются два предохранителя: ручной, который блокирует работу механизмов переключением флажка и автоматический, срабатывающий без вмешательства пользователя. Пистолет отличается высокой безопасностью ношения и случаев самострела зафиксировано не было.

О названии

Шепталом называют не только деталь, которая удерживает курок в нужном положении. В исторической документации встречается применение такого же термина для обозначения выступов на других элементах. К примеру, такая есть на спусковом крючке у револьвера Нагана образца 1895 года.

Но актуальный на данный момент государственный стандарт РФ дает шепталу единственное определение, как часть спускового механизма, которая является отдельным элементом. Деталь со схожими функциями была изобретена тысячелетия назад.

Такая была обнаружена на арбалетах, которыми пользовались воины древнего Китая.

Можно встретить другие название – Schafthalter, но оно не всегда обозначает именно шептало. Правильнее будет перевести, как держатель вала, а шептало не всегда выполняет такую функцию. Это обозначение неоднозначно, так как шептало – постоянная опора, а не временная, чему больше соответствует термин Halter. Англичане называют шептало Sear, других значений, имеющих отношения к оружию, у этого слова нет. Его дословный перевод – сушеный или высушенный. Почему именно sear, до сих пор остается непонятным.

Ведомость отличия наименований узлов и деталей, принятых в Руководстве, от наименований узлов и деталей по чертежам

№ по пор.	Чертежные номера узлов и деталей	Наименования узлов и деталей, принятые в Руководстве	Наименования узлов и деталей по чертежам
1	Сб7	Щечки рукоятки	Рукоятка собранная
2	4	Шпилька ствола и цапфа спускового крючка	Штифт ствола и ось крючка спускового
3	10	Спусковая тяга	Тяга
4	18	Винт	Винт рукоятки
5	27	Фиксатор предохранителя	Пружина предохранителя
6	29	Пружина подавателя	Пружина магазина

Чертеж. 9-мм пистолет Макарова:

1 — винт (18); 2 — отверстие для винта; 3 — широкое перо боевой пружины; 4 — узкое перо боевой пружины; 5 — вырез для выступа шептала;

6 — изогнутый конец широкого пера боевой пружины; 7 — курок (13); 8 — выступ предохранителя; 9 — выступ шептала; 10 — пружина шептала (11);

11 — пружина выбрасывателя (26); 12 — боек ударника; 13 — зацеп выбрасывателя; 14 — пульный скос ствола; 15 — верхний конец спускового крючка;

16 — кривой паз рамки; 17— виток (меньшего диаметра) возвратной пружины; 18 — возвратная пружина (21); 19 — зуб шептала; 20 — зацеп для запирания курка;

21 — вырез на головке курка; 22 — паз для направления движения затвора; 23 — цапфенное гнездо для цапфы курка; 24 — цапфа курка;

25 — зуб самовзвода курка; 26 — полочка уступа предохранителя; 27 — цапфа шептала; 28 — цапфенное гнездо для цапфы шептала;

29 — вырез на приливе спусковой скобы; 30 — вырез для затворной задержки; 31 — кнопка затворной задержки; 32 — выступ затворной задержки;

33 — зуб затвора; 34 — отражатель затворной задержки; 35 — разобщающий выступ рычага взвода; 36 — шептало (15); 37 — боевой взвод курка;

38 — гребень затвора; 39 — выемка для фиксатора предохранителя; 40 — фиксатор предохранителя (27); 41 — выступ для запирания курка;

42 — предохранительный взвод курка; 43 — выступ самовзвода рычага взвода; 44 — полочка для спусковой тяги; 45 — затворная задержка (14);

46 — пружина подавателя (29); 47 — зацеп подавателя; 48 — спусковая скоба (3); 49 — пружина спусковой скобы (6); 50 — пятка спусковой скобы;

51 — спусковая тяга (10); 52 — корпус магазина (30); 63 — отогнутый конец пружины подавателя; 54 — выступ для защелки магазина;

55 — нижний конец боевой пружины.

Чем обеспечивается безопасность?

Левая сторона затвора оснащена специальным предохранителем. При помощи автоматики и боевой пружины курок при спуске устанавливается на предохранительном взводе. На него оказывает воздействие изогнутый (отбойный) конец пера пружины: он разворачивает курок под небольшим углом от затвора. Таким образом, пружина выполняет функцию «отбой» курка. Шептало своим носиком расположено перед предохранительным взводом курка. Когда спусковой крючок отпущен, перо боевой пружины воздействует на спусковую тягу, а взводной рычаг и шептало опускаются в нижнее положение. Таким образом, шептало, прижимаясь к курку, устанавливает его на предохранительном взводе.
