[править] Пистолет Макарова в настенной печати

Неполная разборка пм: порядок, норматив Любовь и женщины… Поток избитых тем Не для меня — трибуна и поэта. Хочу воспеть достоинства ПМ Хочу писать о Нашем Пистолете. ПМ в руках — и черт тебе не брат. Он аргумент в любом житейском споре И никаким врагам не отобрать Свободный Принцип Нашего Затвора ПМ удобен и всегда готов К разборке, сборке, чистке смотру, смазке Устроен он нехитро, но зато О нем враги рассказывают сказки Коль хочешь пулей своего врага достать Стреляй с полсотни метров, и надейся А если по ветру, тогда стреляй со ста Вес нетто ровно 800 и 10 Мне очень жалко Пушкина А. С. Военной кафедры ведь не было в Лицее А потому легко сумел Дантес Своей достигнуть некрасивой цели А если б в Сашиных руках ПМ Своим зевнул широкоформатным дулом… То строки неоконченных поэм История наследникам вернула б Тогда бы смог стихи творить Поэт И не умолкла бы так скоро лира Да здравствует Советский Пистолет! Самый гуманный, справедливый в мире Пусть нам завидуют и Кольт и Стен: Мы сто очков дадим задаром вам Тише, Браунинги! Говорит ПМ! Ваше слово, Пистолет Макарова!

Напечатано в стенгазете военной кафедры Новосибирского Государственного Университета в 1974 г.

Краткая история гражданской авиации

Интересные факты

• Пистолет марки Макарова является самым первым представителем стрелкового оружия которое побывало в космосе: он входил в обмундирование космонавтов корабля «Восток»
• Пистолет марки Макарова стал основой для кинофильма «Макаров»
• В Финляндии пистолет Макарова входит в четвёрку моделей, которые используются в обязательном порядке на курсах по практической стрельбе
• На рынке в США пистолет Макарова обладает спросом, а также хорошей репутацией. Причиной этому служит дешевизна оружия, приемлемая надежность, небольшие габариты, а также очень высокое качество материалов, используемых при производстве пистолета.

Неполная разборка ПМ

Неполная разборка пистолета осуществляется владельцем оружия, согласно табельного расписания или иных документов. Порядок неполной разборки выглядит следующим образом:

• Удерживая пистолет за рукоять, отжать защёлку и извлечь магазин.
• Сдвинуть предохранитель вниз.
• Сдвинув кожух затвора, проинспектировать ствол на присутствие боеприпаса. Если патрон присутствует, то оттянув затвор до конца, экстрагировать боеприпас, затем, отпустить кожух, который, подчиняясь под воздействием затворной пружины возвращается в боевое положение.
• Вытянув спусковую скобу вниз, сдвинуть её влево, перекосив для упора в корпус пистолета. Далее, до окончания разборки, рекомендуется придерживать скобу пальцем.
• Сдвинув кожух затвора до упора назад, поднять задник, и прихватив кожух, позволить пружине вернуть его в боевое положение, после чего довершить движение вручную, окончательно отсоединив его от механизмов.
• Вращательными движениями демонтировать возвратную пружину.

Чистка и смазка основных узлов пистолета выполняется только после полной разборки. Порядок сборки ПМ после неполной разборки происходит в обратном порядке. По завершении, требуется проверить качество проведённых работ – взвести и спустить курок, активировать и деактивировать предохранительный взвод, проверить защёлку магазина.

Чистка и смазка — общие рекомендации

Оружию необходимо уделять время, даже пневматическому. Если его не чистить и не смазывать, качество стрельбы со временем упадет. После каждой стрельбы оружие нужно визуально осматривать. Если оно увлажняется — протереть его сухой тканью, при необходимости разобрав. Проверить на предмет отсутствия ржавчины, трещин, сколов.

Чистить начинаем со ствола. В нарезах всегда остается свинец. Ствол от него необходимо освободить шомполом и ветошью. Наносим немного смазки. Ствол почищен.

Если оружие используется, ему надо уделять должное внимание. https://www.youtube.com/embed/LPK7vs-0_FM

Как ухаживать зимой

В состоянии покоя нужно сократить полив

Зимний сезон – период покоя для розы, требующий изменений в режиме её содержания. Растение переносят в прохладное место, где температурный показатель находится в пределах 6-8 °С. Поскольку квартиры в это время года отапливаются, оптимальным местом является застеклённый балкон или лоджия.

Культура должна находиться в тёплой почве. Для этого горшок помещают в ящик с опилками. Необходимо регулярно отслеживать уровень температуры в помещении, где находится растение. Если показатель опустится ниже 6 °C, розу следует перенести в более тёплое место. Полив осуществляется редко, только при пересыхании грунта.

Новости

Устройство пистолета системы Макарова

Действие автоматики ПМ основано на свободном затворе. Запирание ствола происходит за счёт инертной массы затвора. Упругость возвратной пружины, надетой на ствол, в самом запирании не участвует, она всего лишь возвращает затвор в переднее положение. Ударно-спусковой механизм двойного действия с открытым курком. В ПМ применён свободный ударник, не имеющий пружины, удерживающей его в заднем положении. Теоретически это может привести к самопроизвольному выстрелу при падении пистолета с большой высоты, но Н. Ф. Макаров считал, что ударник не обладает достаточной массой, чтобы всерьёз учитывать эту возможность.

Пистолет состоит из 32 деталей и следующих основных частей:

• рамка со стволом и спусковой скобой;
• затвор с ударником, выбрасывателем и предохранителем;
• возвратная пружина;
• ударно-спусковой механизм;
• рукоятка с винтом;
• затворная задержка;
• магазин.

После того, как вставлен магазин и дослан патрон в патронник, ПМ можно поставить на предохранитель. При этом происходит безопасный спуск курка с боевого взвода, курок отходит от ударника и блокируется, спусковой крючок уходит вперед и тоже блокируется. Блокируется также и затвор (в «Вальтер ПП» затвор не блокируется и оружие можно перезаряжать при включенном предохранителе). При включенном предохранителе ПМ готов к ношению.

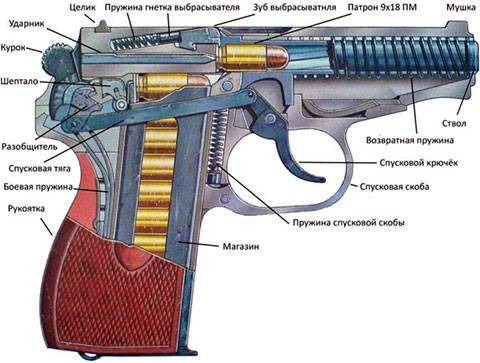

Устройство ПМ

Перед выстрелом флажок предохранителя, находящегося на левой стороне задней части затвора, нужно перевести в нижнее положение, в позицию «огонь» (более удобно, чем в «Вальтер ПП», где рычажок нужно переводить в верхнее положение). Курок встанет на предохранительный взвод и ПМ будет готов к выстрелу самовзводом. При первом нажатии на спусковой крючок одновременно взводится курок, поэтому для спуска требуется большее усилие, чем при взведенном курке — около 3,5 кг. После первого выстрела курок будет взведен (поставлен на боевой взвод) и для выстрела достаточно короткого легкого нажатия с усилием около 1,5 кг.

Неполная разборка пистолета ПМ

После снятия с предохранителя курок можно взвести вручную, как в пистолетах с УСМ одинарного действия, для более точного первого выстрела. При взведении курка спусковой крючок отходит назад. Теперь первый выстрел можно произвести коротким нажатием. Курок можно снять с боевого взвода, придерживая его большим пальцем и нажимая на спусковой крючок. После того как спусковой крючок будет отпущен и уйдет вперед, курок встанет на предохранительный взвод, предотвращающий контакт курка с ударником при неполном взведении курка.

Гильза после выстрела выбрасывается вправо.

Стандартный магазин ПМ содержит 8 патронов. По израсходовании всех патронов затвор встает на затворную задержку. Снять затвор с задержки можно при помощи рычажка слева на рамке. Если не вставлен пустой магазин, то снять затвор с задержки можно и другим способом, оттянув его немного назад и отпустив. Если в пистолет вставлен снаряжённый магазин, то, после снятия затвора с задержки, патрон досылается в патронник, и пистолет снова готов к выстрелу.

Защёлка магазина, как и у большинства европейских пистолетов того времени, расположена в основании рукоятки. Такое расположение защёлки исключает случайное извлечение магазина, характерное для пистолета «ТТ», однако менее удобно для быстрой смены магазина.

Полная разборка ПМ

Отличительные черты пистолета Макарова — простота конструкции и многофункциональность деталей. Так, затворная задержка служит одновременно отражателем гильз. Двуперая пластинчатая боевая пружина служит одновременно пружиной рычага взвода и пружиной шептала, а также пружиной отбоя курка (изгиб её широкого пера) при постановке на предохранительный взвод. Нижний конец пружины является пружиной защёлки магазина.

Н. Ф. Макаров создал пистолет, конструкция которого содержит ряд оригинальных решений. Пистолет простой в эксплуатации, обладающий большим служебным ресурсом и более надежный, чем взятый за основу Walther PP.

Пистолет Макарова — видео

Некоторые детали, например, боевая пружина и, в особенности, предохранитель, имеют довольно сложную форму. Но, в дальнейшем, изменение технологии позволило упростить и удешевить производство.

Популярные заблуждения[править]

• «ПМ основан на конструкции Walther PP или даже является его клоном». Автомат Калашникова (который в той же мере — клон StG.44) участливо хлопает младшего собрата по плечу. Небольшое внешнее сходство определённо имеется, но его становится всё меньше, чем дальше начинаем разбирать пистолеты. УСМ не имеет абсолютно никакого сходства, крепление ствола к рамке реализовано совершенно по-другому, подход к конструкции затворной задержки отличается на уровне концепции. Единственным однозначно заимствованным решением была спусковая скоба — но как раз к её появлению Николай Фёдорович Макаров непричастен: пистолеты, представленные им на конкурс, такого узла не имели, а их разборка осуществлялась сдвигом вниз специальной детали — замыкателя. «Вальтеровская» скоба появилась лишь на этапе подготовки к производству по предложению испытателей. Что до использования свободного затвора — так это решение появилось задолго до Вальтера и было одним из самых распространённых в те годы. Более того — патрон проектировался именно с расчётом на использование этого решения.
• «ПМ — очень неточный пистолет». Человек, не имеющий стрелковой практики, из ПМ действительно будет безбожно мазать — куда сильнее, чем почти из любого другого пистолета. Такова конструктивная особенность этого оружия: короткий ствол, быстрый порох и достаточно тяжёлая пуля обуславливают пусть и не сильную, но очень резкую отдачу. Не самая удобная рукоятка (привет конкурсным требованиям по габаритам!) ещё больше усугубляет и без того неважный контроль. Однако всё меняется с практикой. Нет, в снайперский пистолет ПМ, конечно, не превращается. Но кучность из «никакой» становится хммм… просто нормальной. Недостаточно хорошей, чтобы соперничать с Глоком или даже ПЯ, но вполне достаточной, чтобы с запасом превзойти предшественника — ТТ.
• «У ПМ слабый патрон». Всё зависит от методики сбора данных: одни измеряли, другие опрашивали. Подобное заявление обычно подкрепляется: а) ничем (вариант: уроном в играх); б) сравнением дульной энергии; в) сравнением проникающей способности. И никогда, никогда — полноценными результатами отстрела по имитатору биоткани (с измерением не глубины проникновения, а объёма поражённой ткани и временной пульсирующей полости). Ибо по боковому действию макаровская пуля не уступает люгеровской и на голову превосходит пулю патрона 9×17.
  • Доля правды: пробивное действие — откровенно слабое. Против противника в СИБЗ ПМ действительно неэффективен.
  • Но есть один нюанс, имя которому ППО (официально: патрон правоохранительных органов, неофициально — существует несколько нецензурных альтернативных расшифровок). Разработан по заказу МВД с требованием улучшить кучность и уменьшить убойное действие: уж слишком часто подозреваемые не доживали до суда. При ощутимо подросших цифрах (у этого патрона выше скорость пули и дульная энергия) боевые качества патрона по сравнению со старыми П и Пст заметно упали.
• «ПМ — простой в производстве и технологичный пистолет». Корень заблуждения — малое число деталей: их всего 32. И именно поэтому пистолет довольно сложен в производстве: многие детали совмещают несколько функций, поэтому имеют сложную форму, требуют точной обработки и чувствительны к сортам металла. Для 1949 года ПМ был тем ещё хайтеком: в первый год производства доля брака некоторых деталей доходила до 85 %. По трудоёмкости пистолет в несколько раз уступал своему предшественнику, и радикально снизить её удалось лишь к 80-м, с переходом от фрезеровки к точному литью по выплавляемым моделям. Изготовить ПМ «на коленке», без хорошего станочного парка и правильных марок стали, невозможно. В отличие от ТТ или M1911, которые пакистанские кустари пилят в своих мастерских сотнями.
• «ПМ прост в разборке и сборке». В неполной — да, да и ещё раз да! Вынул магазин, проверил патронник, опустил скобу, отделил затвор, снял пружину (сборка в обратном порядке). Норматив «на отлично» (7 секунд на разборку и 9 на сборку) можно выполнить с перекурами даже без особой практики. А вот полная разборка — уже сложнее и требует хорошего знания матчасти. Неподготовленный курсант произвести её скорее всего не сумеет, а если даже каким-то чудом и сумеет — останется с кучкой мелких деталей, которые непонятно как собирать обратно. В полевых условиях делать полную разборку ПМ настоятельно не рекомендуется, да и чаще всего не нужно: для всех операций по обслуживанию достаточно неполной, для замены лопнувших пружин и разбитых ударников (самые распространённые поломки) полная разборка не требуется, а поломки деталей УСМ случаются примерно… да вообще никогда.

Ссылки

Источники

Дефектация газобаллонного пистолета (на СО2)

Структура диагностики нерабочего образца стандартная – вначале нужно определиться с проблемой, и только после этого приступать к ее устранению. Способ «разобрать пистолет полностью, а дальше будет видно» не подходит. Этапы дефектации для различных причин следующие:

• травит газ из баллона – проверьте место стравливания газа из магазина погружением его в емкость с водой (лучше со спиртом, чтобы быстрее испарилось). После этого утечка будет легко заметна визуально. Ремонт будет состоять в замене резиновых уплотнителей в месте герметизации баллона и пневматической камеры;
• низкая скорость полета пули – посмотрите, не повреждена ли ствольная прокладка. Проблема часто решается ее заменой;
• утыкание шариков при стрельбе друг в друга или их вылет из ствола по парам – проблема может заключаться в деформированной ствольной прокладке или слишком мощной пружине магазина;
• не работает спусковой механизм – потрясите пистолет в тихом помещении. Если изнутри слышен посторонний звук, похожий на стук металлических фрагментов, значит, детали поломались и их нужно заменить (в т. ч. пружину);
• баллона хватает на малое количество выстрелов – послушайте, не шипит ли баллон (не стравливается ли газ). Капните на места резиновых уплотнений в пистолете каплю спирта – если наблюдается выход газа, необходимо заменить прокладки;
• визуальные повреждения – нахождение сколов, трещин и сдвигов прицельных приспособлений.

Устройство и схема

Во время изготовления этой модели используются детали от настоящего ПМ, это придает пневматическому пистолету максимально приближенный вид к боевому. Ствол чуть укорочен и заходит за дульный срез, что создает видимость настоящего калибра 9 мм. Самое явное отличие МР54К от пистолета Макарова заключается в отсутствии выбрасывателя стреляных патронов.

Особенности работы:

• в обойму устанавливается баллончик с углекислотой и подкручивается до пробития иголкой;
• углекислота в баллончике из жидкого состояния начинает переходить в сжатое, и располагается в герметичной емкости;
• шарики устанавливаются в обойму, которая имеет подаватель и пружину;
• во время нажатия на спусковой крючок курок бьет по клапану, который выпускает определенную порцию газа;
• выходящая углекислота имеет высокое давление, действующее на пульку, и толкающее ее из ствола с определенной скоростью.

Перед транспортировкой оружие нужно разрядить – для чего необходимо выстрелять оставшиеся пульки в обойме и аккуратно открутить баллон с оставшейся углекислотой.

Тактико-технические характеристики:

1. Начальная скорость полета – 115 м/с.
2. Калибр – 4,5 мм. В качестве боеприпасов можно применять омедненные шарики ВВ или свинцовую дробь соответствующего диаметра.
3. Вес – 730 г.
4. Количество патронов в магазине – 13 штук. В обойме также находится устройство для пробития и крепления газового баллончика. Одного баллона хватает приблизительно на 70 выстрелов, затем давления воздуха недостаточно для нормальной траектории полета пули.
5. Материал изготовления корпуса – оружейная сталь, накладки на ручке – пластик.
6. Размеры (ДхВхШ) – 16,9х14,5х3,5 см.
7. Спусковой механизм – двойной.
8. Ствол – металлический, с нарезами.
9. Стандартный прицел – открытые нерегулируемые мушка и целик.
10. Предохранитель – механический.

К основным достоинствам этой модели можно отнести простоту конструкции, узнаваемый внешний вид и высокую начальную скорость полета пульки. Это сделало пистолет самым популярным у любителей пневматики.

Легкость частичной разборки, простота обслуживания минимизируют трудозатраты во время ухода за пистолетом. Многозарядность дает возможность производить подряд несколько выстрелов, не отвлекаясь на частую зарядку.

К недостаткам модели можно отнести:

• общая для всех газобаллонных пневматических пистолетов проблема, которая связана со снижением температуры в баллончике во время активной стрельбы, что приводит к значительному понижению начальной скорости;
• не всегда высокое качество изготовления;
• возможные в некоторых пистолетах недоработки, которые ухудшают герметичность газовой арматуры;
• довольно высокая стоимость;
• неточная схожесть с боевым ПМ – опытный человек может увидеть отсутствие выбрасывателя и установленный винт для поджима баллончика снизу на ручке;
• невозможно установить другое прицельное оборудование, помимо лазерного указателя на переднюю часть спусковой дужки.

Технические характеристики класического ТТХ ПММ-12

Смотрите видео:

самозарядное оружие, основанное на принципе отдачи свободного затвора.

Калибр	9 мм
Патрон	9х18 ПМ, 9х18 ПММ
Масса оружия без патронов	0,76 кг
Длина оружия	169 мм
Длина ствола	93,5 мм
Начальная скорость пули	315 (ПМ), 430 (ПММ) м/с
Боевая скорострельность	30 выстр./мин
Прицельная дальность	50 м
Емкость магазина	12 патронов

Что касается эксплуатационных характеристик, то пистолет был признан надежным, качественным и недорогим в производстве, вследствие чего он и был принят на вооружение различных силовых ведомств РФ.

Также здесь стоит отметить в два раза (относительно ПМ) возросшую кучность. Увы, основные боевые качества пистолета проявляются только при использовании патрона ПММ, в остальных случаях он равен своему прародителю (если не считать увеличенного магазина), так что в бою его можно охарактеризовать как сверхлегкое оружие, не предназначенное для поражения целей даже в легких бронежилетах.

Также можно использовать ПММ-8 и ПММ-12 с глушителем, что позволяет применять их во время спецопераций, хотя в наши дни, в большинстве ведомств спецназ пользуется более современным огнестрельным оружием

Важно обучиться стрельбе из ПМ

Любителям скорострельного оружия стоит посмотреть видео пистолета пулемета Кедр.

Устройство и схема

Устройство ПМм не особо отличается от устройства его предшественника – как мы уже упоминали, 70% деталей остались теми же, да и отличия есть только в форме деталей, сама конструкция не изменилась.

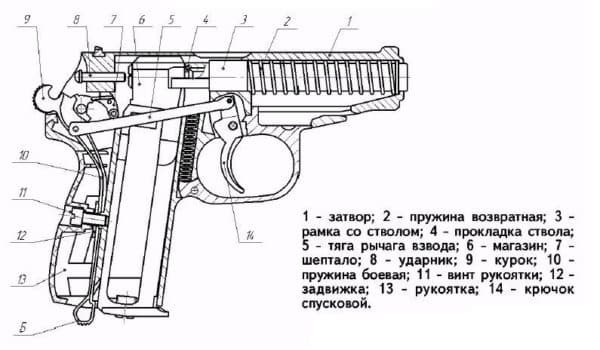

Ниже на фото мы прилагаем схему пистолета МР-654 К для наглядности:

Устройство и схема ПМм

Стандартная комплектация

ПМм-12, в своей минимальной комплектации содержит:

1. Пистолет Макарова модернизированный.
2. Магазин на 12 патронов.

Вследствие отсутствия пистолета в свободной продаже, а также высокого уровня секретности в соответствующих органах, понять какая именно комплектация является стандартной – невозможно.

Массу пистолета ПСС с неснаряженным магазином смотрите тут.

Разборка

Разборка и чистка ПМм ничем не отличается от тех же процедур для классического ПМ, так что если у вас есть опыт в работе с этим пистолетом – с модернизированной версией вы тоже быстро освоитесь.

1. Извлеките магазин.
2. Проверьте наличие патрона в патроннике, если он там есть – извлеките его.
3. Выключите предохранитель.
4. Отведите спусковую скобу влево-вниз и отделите затвор.
5. Снимите возвратную пружину.
6. Поставьте скобу на место.
7. Удерживая головку курка, поставьте его на предохранительный взвод.

Это – неполная разборка, которая используется для недолгого хранения пистолета.

Для чистки необходимо совершить разборку полную, а значит:

1. Отделите шептало.
2. Отделите рукоятку с винтом.
3. Снимите задвижку боевой пружины и саму пружину.
4. Снимите курок.
5. Отделите спусковую тягу и крючок.
6. Разберите затвор – снимите предохранитель, ударник и выбрасыватель.
7. Снимите крышку магазина и достаньте затвор и подаватель.

Чистка

Собственно, с чистки ствола и нужно начнем:

1. Пропитайте паклю в растворе для чистки и закрепите её в протирке.
2. Введите протирку в ствол и несколько раз медленно проведите по всей длине ствола.
3. Вращая протирку, прочистите патронник.
4. Повторите процедуру с сухой паклей.
5. Теперь еще раз – с чистой ветошью.
6. Осмотрите пистолет – если следов нагара нет, то чистка ствола окончена. Если они есть – повторите процедуру.

Теперь повторите всё вышеописанное, но вместо раствора для чистки используйте жидкую ружейную смазку.

Когда закончите – переходите к чистке затвора:

1. Протрите сухой ветошью все загрязнения на затворе.
2. Протрите промасленной ветошью возвратную пружину.
3. Нанесите пару капель масла на направляющие затвора и ударник.

Осталось только два пункта перед сборкой пистолета:

1. Протрите промасленной ветошью рамку.
2. Протрите сухой ветошью все детали магазина.

На этом всё – можно приступать к сборке и подготовке пистолета к применению.

Какие существуют типы патронов

За все время существования пистолетный патрон Семина постоянно подвергали доработке. На основе базового 9х18-мм боеприпаса существует целый ряд специфических патронов, которые используют разные государственные и частные структуры. Каждый тип обладает собственными особенностями. Определить предназначение патрона помогает цветовая маркировка. Если тип боеприпаса не имеет цветовое обозначение, то название можно узнать из выбитых на донце гильзы букв и цифр.

С тяжелой пулей со свинцовым сердечником

Первый созданный вариант стандартного 9 мм боеприпас ПМ. Устройство патрона с тех пор изменилось довольно сильно. Для снижения себестоимости материал сердечника и гильзы изменили на сталь. При этом стержень находился внутри свинцовой рубашки. В таком виде патрон выпускали с 1951 по 1955 года. Сейчас его сложно найти, и он встречается в частных и музейных коллекциях. ГАУ присвоило ему название – 57-Н-181.

Со стальным сердечником

Патрон 57-Н-181С – это доработанный вариант боеприпаса. Отличается стальным грибовидным сердечником и измененной гильзой. Для лучшего удержания пуля вжата в свинцовую рубашку. Ключевая проблема 9 Пст заключается в слабой пробивной способности и высокой вероятности рикошета. Последнее получается из-за специфической формы пули. Именно 9 Пст стал самым массовым 9 мм патроном СССР.

С трассирующей пулей

57-Т-181 – патрон, снабженный химической смесью и оставляющей летящей пулей яркий трассер. Другое название 9 ППТ. Производится в Новосибирске на заводе НВА. Этот боеприпас используют для стрельбы в темное время суток.

С экспансивной пулей

Ближе к 1970-м года было решено улучшить обычный 9 Пст и повысить его останавливающую способность. Основным заказчиком проекта стало КГБ, так как им было необходимо обезвредить цель с минимальным ущербом для окружающих. Боеприпас получил маркировку СП7 и начал поступать на вооружение ближе к 1980-м годам. Мягкая пуля имела насечку и при попадании в цель расплющивалась, увеличивая площадь поражения. Кроме того, возросла начальная скорость полета до 420 м/с.

С пулей пониженной пробивной способности

Параллельно с СП7 велась разработка более специфичного боеприпаса СП8. Его ключевой особенностью стала пониженная пробивная способность. Это обеспечивалось за счет формы пули и материалов, из которых она изготовлена. Боевая часть выполнялась из смеси пластика и свинца. Основным заказчиком стало КГБ. СП8 использовали при штурме захваченных террористами авиалайнеров. Пробивная сила пули не позволяла повредить фюзеляжу самолета и почти не создавала рикошеты.

С безоболочечной стальной пулей

В середине 1990-х годов в Новосибирске получили заказ на улучшение стандартно пистолетного патрона 9х18 ПМ. Основной задачей было, как всегда, увеличение пробивной способности пули. С этими целями конструкторы решили изменить стандартную форму боеприпаса. Конусовидная часть была усечена и при попадании пуля не пробивала собой рубашку, а сразу поражала цель. Сердечник делали из закаленной стали.

С безоболочечной металлопорошковой пулей

Интересный вариант 9 мм боеприпаса, чья боевая часть выполнена не из стали. Стержень полностью изготовлен из сплава нескольких материалов: свинца, железа, марганца и цинка. При поражении цели пуля буквально рассыпается на части и обеспечивает сильный останавливающий эффект. Патрон пригоден только для поражения живой силы противника. Попадая по более твердым объектам, она не причиняет им вред и не рикошетит. Разумеется, для целей, снабженных бронежилетами, такой боеприпас не особо страшен.

С лёгкой пулей типа «THV»

Конструкция патрона изобретена во Франции и представляет собой экспансивный боеприпас. Главной чертой стало наличие полости внутри патрона, который значительно снижает массу и увеличивает скорость полета пули. При стрельбе отдача значительно снижена. В основном ее используют сотрудники полиции. В отличии от обычной пули ПМ при попадании почти наверняка выводит цель из строя.

С бронебойной пулей ПБМ

7Н25 или ПБМ – это тульская разработка в области увеличения бронепробиваемости стандартного 9 мм патрона ПМ. Изделие имеет большую дульную энергию при выстреле и соответственно повышенную скорость полета. В отличии от обычного патрона рубашка выполнена из алюминия, а кончик срезан. Стальной стержень при этом слегка выступает и окрашен в черный цвет. Попадание 7Н25 способно пробить легкий бронежилет на расстоянии 30 метров.

Ремонт пневматического пистолета ТТ

Пневматический пистолет «Тульский Токарева» во многом любим благодаря тому, что провести его ремонт можно в домашних условиях, не обладая при этом большими знаниями в области устройства оружия. Вот список основных проблем, а также рекомендации, которые позволят от них избавиться:

1. Устранение брака или деформации прицельного приспособления. Кривой целик и мушка – одна из главных проблем, которая возникает у владельцев ТТ в процессе эксплуатации. Однако даже если вам попалась бракованная модель – это не повод вешать нос. Справиться с дефектом можно самостоятельно, сделав в целике дополнительную прорезь с помощью напильника. Это позволит расширить функцию регулировки горизонтали.
2. Ремонт ударно-спускового механизма. Проблемы данного рода обычно связаны с изнашиванием боевой пружины (стандартного варианта хватает не более, чем на 5 тысяч выстрелов). Проблема устраняется путем замены детали на новую. Что касается других частей УСМ, то они практически никогда не ломаются, поскольку изготавливаются из высококачественного оружейного сплава. Самое главное – ничего не повредить самому в процессе.
3. Устранение проблем с магазином. Основная беда ТТ состоит в том, что его резервуар для патронов изготавливается по другой схеме, нежели сам пистолет. Из-за этого нередко нарушается герметичность узла прокола в газовом баллоне. Чтобы этого не произошло, необходимо следить за количеством стравливаемого воздуха. Если же проблема все-таки появилась, то дешевле будет заменить магазин на новый, чем пытаться его отремонтировать.
4. Разгерметизация воздушного клапана. В отличие от пистолета Макарова, в ТТ используется система с большим количеством винтов и штифтов. Это упрощает процесс изготовления оружия, однако повышает риск возникновения разгерметизации. Однако в большинстве случаев проблема устраняется путем замены крепежного элемента на более крупный (придется также создать новое крепление).
5. Деформация боевой пружины. С этой проблемой рано или поздно сталкивается любой владелец пневматического пистолета ТТ. Оптимальным вариантом станет замена элемента. Однако если у вас есть возможность отнести пистолет в сервисный центр, то можно обойтись и без радикальных мер. Мастера смогут вновь вернуть в строй старую деталь, если уровень повреждений позволит это сделать.

Как видите, справиться с большей частью проблем можно даже в домашних условиях. Самое главное – иметь под рукой хороший ремонтный комплект, а также следовать советам от профессионалов. Однако не стоит впадать в крайности при поломке дешевой детали. Гораздо проще и быстрее заменить ее на новую, чем пытаться исправить сложный дефект.

Ссылки

В Викитеке есть тексты по темеТабель о рангах

• А. А. Кизеветтер. Табель о рангах // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1901. — Т. XXXII. — С. 439—441.

Как оценивается проведение неполной сборки пистолета Макарова

Пистолет лежит на столе, испытуемый находится у стола, руки не касаются оружия; По сигналу, испытуемый производит неполную разборку оружия согласно установленным правилам; Оценивающий наблюдает за правильностью демонтирования узлов, контролирует испытуемого — необходимо проводить действия плавно, не допуская бросания деталей или разброса их по поверхности; По окончанию разборки, испытуемый укладывает рамку пистолета и опускает руки вдоль тела. Пистолет остаётся в разобранном виде; По сигналу оценивающего, испытуемый проводит сборку оружия, после которой проверяет работоспособность оружия.

Оценка действий испытуемого оценивается одной оценкой, совокупной за оба процесса.

Устройство пистолета

Иж-71 слабо отличается от классического пистолета Макарова. По своей сути модель полная копия обычного ПМ. Главным различием можно назвать только используемый боеприпас и ствол, уменьшенного диаметра. Изделие полностью состоит из оружейной стали за исключением бакелитовых щечек на рукоятке. Некоторые образцы могут иметь внешние маркеры, говорящие, что это служебное оружие, а не полноценное.

Для первого выстрела не требуется взводить курок – достаточно просто приложить усилие на спусковой крючок. Это возможно из-за ударно-спускового магазина двойного действия. После отстрела всех патронов из магазина, модель встает на затворную задержку. Для ее снятия необходимо подать в шахту магазина обойму с патронами, либо нажать на соответствующий рычаг. На МР-71 нет декокера и с боевого взвода оружие снимается только руками. Но такая функции вообще имеется только у некоторых видов пистолетов.

Ствольная коробка полностью выполнена из металла и покрыта воронением. На ее боковых гранях есть рифление для более удобного хвата. Также в наличие оконце для вывода стрелянной гильзы. На некоторых изделиях различными способами крепят под стволом тактические фонари или ЛЦУ. Но это уже из разряда тюнинга и таким занимаются в основном частные владельцы. В России тюнинг такого оружия запрещен, если, конечно, это не масса-габаритная модель.

Основные части и механизмы

Пистолет Иж-71 ничем не отличается по деталям от своего армейского аналога:

• Основной часть является рамка со спусковой скобой, на которой закреплен ствол;
• Затвор-кожух, на котором закреплены предохранитель, часть УСМ и выбрасыватель гильз;
• Остальная часть ударно-спускового механизма, совмещенная со спусковым крючком;
• Возвратная пружина, отвечающая за отвод затвора на положенное место;
• Рукоятку, крепящуюся к рамке при помощи винта;
• Коробчатый магазин на 8 патронов, у которого есть оконце для визуального определения количества боеприпасов.

Все элементы конструкции достаточно легко разбираются и отличаются большой надежностью.

Принцип и схема работы пистолета

Перед конструкторами из ИжМеха не стояло задачи по принципиальному изменению конструкции пистолета Макарова. Главной целью работ стало приспособление ПМ под патрон 9х17 Браунинг. Поэтому внутри Иж-71 мало чем отличается от нормального варианта. Автоматика пистолета основана на свободном ходе затвора под воздействием пороховой энергии.

После выстрела основная часть энергии выталкивает пулю по каналу ствола. В это же время меньшая часть сдвигает затвор в крайнее заднее положение. При этом сжимается возвратная пружина, извлекается и выбрасывается стрелянная гильза, взводится курок. Через некоторое время затвор начинает идти обратно и цепляет новый патрон из магазина и вводит его в патронник. После чего происходит запирание и пистолет снова готов к стрельбе. В случае если в магазине нет патронов затвор-кожух встает на затворную задержку.

Интересно, что 9х17k имеет сниженную пороховую навеску, но даже такого заряда хватает для создания необходимой для работы автоматики энергии. Такая проблема наблюдалась у некоторых других моделей оружия, переделанных под менее мощный патрон, но без измененной автоматики. Например, гладкоствольный карабин Вепрь 12 «Молот», переделанный из РПК в охотничье оружие, имел тугую пружину и патроны 12/70 не всегда давали нужную для работы автоматики энергию. Владельцам приходилось дорабатывать боевую пружину или стрелять более мощными боеприпасами.

Прицельные приспособления

Для точной и удобной стрельбы на верхней грани ствольной коробки пистолета закреплены фиксированные прицельные приспособления. Целик и мушка рассчитана на дистанцию ведения огня в 25 – 50 метров и не регулируются. Имеются варианты самостоятельного тюнинга прицельного устройства. Но это встречается только у частных лиц.

Кучность и рассеивание

Первоначально пистолет Макарова рассчитан на дистанцию стрельбы в 50 метров, но в реальной обстановке эта дистанция заметно ближе. В этом плане Иж-71 отличается в худшую сторону. 9-мм укороченный патрон имеет меньшую массу пули и навеску пороха. Это негативно сказывается на баллистических характеристиках боеприпаса.

Безопасность

Для безопасного ношения пистолет Иж-71 имеются два предохранителя: ручной, который блокирует работу механизмов переключением флажка и автоматический, срабатывающий без вмешательства пользователя. Пистолет отличается высокой безопасностью ношения и случаев самострела зафиксировано не было.
