Акс-74у: укороченный вариант «калаша»

Патроны

Основная статья: 5,45×39 мм

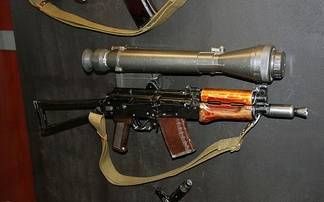

АКС-74У с НСПУ (ночной стрелковый прицел унифицированный)

Стрельба из АКС-74У ведётся 5,45-мм патронами со следующими типами пуль:

• обыкновенная предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
• трассирующая предназначена для целеуказания и корректирования огня, а также поражения живой силы противника. В оболочке в головной части находится сердечник, а в донной — шашка запрессованного трассирующего состава. Цвет головной части — зелёный.

Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АКС-74У обеспечивает следующее пробивное действие:

Пробитие с вероятностью 50 % при угле встречи 90° стальных листов толщиной:

3 мм на дистанции 500 м;

5 мм на дистанции 210 м.

• Пробитие с вероятностью 100 % стальной каски на дистанции 500 м;
• Пробитие с вероятностью 50 % бронежилета на дистанции 320 м;
• Проникновение на 15—20 см в бруствер из утрамбованного суглинистого грунта на дистанции 400 м;
• Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев толщиной 20 см на дистанции 400 м;
• Проникновение на 6—8 см в кирпичную кладку на дистанции 100 м.

Убойное действие пули сохраняется на дальности до 1100 м, предельная дальность полёта — 2900 м. Дульная энергия пули — 902 Дж.

Для кого предназначена узкоспециальная модификация?

Складной АКС-74У конструировался в первую очередь для вооружения десантников и экипажа авиационной техники, расчетных орудий и боевых машин. Компактные размеры укороченного автомата были одобрены сотрудниками правоохранительных органов и охранных структур.

Конструкторский опыт по переделке длинного автомата Калашникова в такую малогабаритную модель, как АКС-74У, используется для создания новых образцов замаскированного оружия, предназначенного для спецслужб. Этот автомат своей компактностью выгодно отличается от аналога. АКС-74У можно поместить в специальный дипломат и закрепить так, что его ручка будет фиксироваться на оружии. Нажатием на определенную кнопку дипломат открывается, и скрытое оружие, приготовленное к стрельбе, оказывается в руках. Малый размер у АКС-74У считается его сильной стороной. Он в равной мере может быть использован как сотрудниками спецподразделений КГБ или ФСБ для выполнения секретных заданий, так и преступниками.

Характеристики

Наиболее действенный огонь ведется на дистанциях до 400 м. По групповым целям сосредоточенный огонь ведется на дальность до 800 м. Дальность прямого выстрела по грудной фигуре — 360 м.

Боевая скорострельность:

• при стрельбе очередями — до 100 выстрелов в минуту,
• при стрельбе одиночными — до 40 выстрелов в минуту.

Требования нормального боя для АКС74У:

• все четыре пробоины вмещаются в круг диаметром 15 см;
• средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 30 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, патроны — с обыкновенной пулей, прицел — П.

Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе короткими очередями из приведённого к нормальному бою АКС74У лёжа с упора:

При стрельбе лёжа с руки рассеивание по высоте увеличивается в 3 раза, а по ширине — в 3,5 раза.

При стрельбе стоя с руки рассеивание по высоте увеличивается в 5,5 раз, а по ширине — в 6 раз.

Устройство и основные части АКС-74У

АКС-74у состоит из следующих основных частей и механизмов:

• ствол со ствольной коробкой и крышкой ствольной коробки, с ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;
• пламегаситель;
• затворная рама с газовым поршнем;
• затвор;
• возвратный механизм;
• газовая трубка со ствольной накладкой;
• цевьё;
• магазин;
• ремень.

В комплект АКС-74у входят: чехол, принадлежность (шомпол, протирка, ёршик, отвёртка, выколотка, маслёнка, четыре обоймы и переходник), три запасных магазина и сумка для переноски магазинов и принадлежности. В комплект АКС-74УН2 дополнительно входит НСПУМ.

Прицельное приспособление АКС-74У

Прицельное приспособление АКС-74у состоит из поворотного целика и мушки. Целик имеет два положения — для стрельбы на дистанции до 350 м («П») и от 350 до 500 м («5»).

К автомату также прилагается приспособления для стрельбы ночью (самосветящаяся насадка), состоящее из откидного целика с широкой прорезью (устанавливается на поворотный целик) и широкой мушки (надевается на мушку оружия сверху), на которые нанесены светящиеся точки. Данное приспособление не отделяется в процессе эксплуатации — при стрельбе днём мушка и целик сдвигаются вниз и фиксируются, не мешая пользоваться стандартными прицельными приспособлениями.

Принцип действия автоматики АКС-74У

Работа автоматики АКС-74у основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска.

Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и запирает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод.

Запирание канала ствола осуществляется поворотом затвора вправо вокруг продольной оси и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.

Патроны

Основной размер: 5,45×39 мм
Стрельба из АКС-74у ведётся 5,45-мм патронами со следующими типами пуль:

• обыкновенная предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
• трассирующая предназначена для целеуказания и корректирования огня, а также поражения живой силы противника. В оболочке в головной части находится сердечник, а в донной — шашка запрессованного трассирующего состава. Цвет головной части — зелёный.

Пуля со стальным сердечником 5,45-мм патрона при стрельбе из автомата калашникова АКС-74У обеспечивает следующее пробивное действие:

Пробитие с вероятностью 50 % при угле встречи 90° стальных листов толщиной:

• 3 мм на дистанции 500 м;
• 5 мм на дистанции 210 м.
• Пробитие с вероятностью 100 % стальной каски на дистанции 500 м;
• Пробитие с вероятностью 50 % бронежилета на дистанции 320 м;
• Проникновение на 15-20 см в бруствер из утрамбованного суглинистого грунта на дистанции 400 м;
• Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев толщиной 20 см на дистанции 400 м;
• Проникновение на 6-8 см в кирпичную кладку на дистанции 100 м.

Убойное действие пули сохраняется на дальности до 1100 м, предельная дальность полёта — 2900 м. Дульная энергия пули — 92 кГм.

Литература

Описание конструкции

Главная часть комплекса «Точка-У» — ракета 9М79-1. Она 1-ступенчатая, состоит из ракетной части, включающей в себя двигатель и приборы управления, и головной части – собственно боевого заряда. Двигатель – твердотопливный, с одним составным соплом. Топливный заряд при старте поджигается пиропатронами, соединёнными с воспламенителем.

В хвостовом отсеке, служащем обтекателем сопла, находится турбогенератор, обеспечивающий приборы электроэнергией во время полёта. Там же размещено оперение – складывающиеся крылья, газоструйные и аэродинамические рули. По сравнению с ранними образцами, на двигателе «Точки-У» было заново спроектировано сопло и использован другой топливный заряд.

Перед двигательной установкой находится приборный отсек. В нём находится система управления с цифровым вычислителем. Используется инерциальное наведение, устойчивое к средствам противодействия, причём траектория полёта корректируется не до момента отключения двигателя, а до момента достижения точки прицеливания. Из-за постоянного управления, кстати, ракета не считается баллистической. Аэродинамические рули управляются с помощью гидроприводов, газоструйные рули служат вспомогательным средством и используются только при наборе ракетой скорости.

Основной тип боевой части – осколочно-фугасная 9Н123Ф. Она снаряжена 162 кг смеси гексогена и тротила. Для максимальной эффективности осколочного действия подрыв заряда происходит в воздухе, а ракета перед срабатыванием доворачивает на угол встречи, близкий к прямому. За счёт этого основная масса осколков равномерно разлетается в стороны. Площадь, накрываемая осколками, может доходить до 3 Га. Основная часть осколков при этом имеет массу до 20 г, а самые лёгкие – до 5 г.

Кассетная головная часть 9Н123К содержит 50 суббоеприпасов с индексом 9Н24. Каждый такой боевой элемент снаряжён 1,5 кг гексала и даёт до 316 осколков массой в среднем 7 г. Общая площадь поражения достигает 7 Га.

Ракеты с кассетной боевой частью считались более эффективными, чем осколочно-фугасные. Так, предполагалось, что уничтожить артиллерийскую батарею (в том числе самоходную) может одна ракета с БЧ 9Н123К. Для поражения такой же цели осколочно-фугасными зарядами требовалось две ракеты. Если координаты цели определялись с меньшей точностью (до 150 м), штатный расход составлял две кассетные и четыре осколочные ракеты.

Существует вариант осколочно-фугасной боевой части, оснащённой радиолокационной головкой самонаведения. Такие ракеты предполагалось применять против радарных установок, на излучение которых они бы наводились.

Ракеты с химическим зарядом несли в головной части 65 суббоеприпасов снаряжённых зоманом или газом VR.

Транспортно-пусковой установкой для комплекса «Точка-У» служит 6-колёсный вездеход-амфибия марки БАЗ-5921. Машина оснащается 6-цилиндровым дизелем, механической 5-скоростной коробкой передач. Передвижение по воде осуществляется с помощью водомётов, высокую маневренность обеспечивает наличие задней управляемой оси. Машина оснащалась средствами защиты от оружия массового поражения. Ракета приводилась в стартовое положение за 15 секунд.

Поскольку вся необходимая прицельная и пусковая аппаратура размещаются на борту автомобиля, даже одна пусковая установка может автономно произвести пуск и выполнить боевую задачу.

В состав ракетных батарей также вошли транспортно-заряжающие машины на шасси БАЗ-5922 и транспортные автопоезда, состоящие из тягача ЗиЛ-131 и активного полуприцепа. Перегрузка ракеты с заряжающей машины на пусковую занимала от 15 до 30 минут. Все машины, входящие в состав комплекса (кроме автопоедов) авиатранспортабельными, перевозились обычно тяжёлыми самолётами АН-22 или Ил-76.

Замена

В качестве замены АКС74У в рядах армии и правоохранительных органов РФ предназначался автомат АК-105, созданный в 1994 году на базе . Промежуточная (между АК74М и АКС74У) длина ствола позволила уменьшить габариты оружия, оставив газовую камеру на том же месте относительно казенного среза ствола, что и в АК74М, а не переносить её назад (как в АКС74У).

Со сложенным прикладом АК-105 на 94 мм длиннее, чем АКС74У. С разложенным прикладом короче полноразмерного АК74М на 119 мм.

Приклад и цевьё нового автомата выполнены из ударопрочного стеклонаполненного полиамида чёрного цвета. Основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовая камера, нижняя антабка, защелка фиксатора приклада и некоторые другие детали изготовлены методом точного литья. Металлические детали также защищены от коррозии специальным покрытием. Автомат оснащен измененной (по сравнению с полногабаритными АК сотой серии) прицельной планкой с разметкой до 500 м, что согласуется со стандартами стран НАТО.

АК105 не закупался армией РФ, но был принят на вооружение вневедомственной охраны и ФГУП «Охрана» МВД РФ, а также ФССП РФ. Пока АКС74У остаётся основным автоматическим оружием МВД, так как большое количество этого оружия уже произведено и срок его эксплуатации не вышел, а необходимости в перевооружении рядовых сотрудников министерство не видит.

Также, в качестве замены АКС74У армейскими и правоохранительными структурами РФ применяются пистолеты-пулемёты.

Сравнение АКС74У с АК-105

Видео взрыва на ядерном полигоне

Приемы стрельбы при передвижении

132. Для стрельбы из бронетранспортера, автомобиля и из десантных переправочных средств применяются любые удобные положения, обеспечивающие устойчивость автомата и безопасность соседей. При этом спинки сидений и другие строения внутри кузова бронетранспортера используются в качестве опоры для рук, предплечья, бока и ног. Под цевье надо подкладывать ремень автомата.

Ствол автомата при стрельбе через бойницу бронетранспортера подать вперед так чтбы ствол вышел за бойницу, а строения не мешали движению рукоятки затворной рамы.

При принятии положения для стрельбы поверх борта необходимо встать обеими ногами на днище бронетранспортера, слегка согнув их в коленях, или левым коленом на сиденье и перенести дульную часть автомата через борт.

Приемы стрельбы на ходу

123. Стрельба на ходу ведется из автомата навскидку или с прикладом, прижатым к боку.

124. Стрельбу навскидку можно вести с короткой остановки и на ходу (без остановки).

Для стрельбы навскидку с короткой остановки надо остановиться и в момент постановки левой ноги на землю одновременно упереть приклад в плечо (вскинуть автомат); не приставляя правой ноги, прицелиться, произвести одну-две очереди (выстрела), опустить автомат, продолжать движение.

Для стрельбы навскидку на ходу (без остановки) вскинуть автомат к плечу, направить его в цель и, продолжая движение, открыть огонь.

125. Стрельба с прикладом, прижатым к боку, ведется без остановки. Для этого правой рукой прижать приклад к правому боку (рис. 71). Если приклад сложен, автомат правой рукой прижать к боку ствольной коробкой и пистолетной рукояткой; левой рукой удерживать автомат за цевье.

Рис. 71. Положение для стрельбы на ходу с прикладом, прижатым к боку

126. При стрельбе на ходу перезаряжание автомата производить, не приостанавливая движения.

Страницы

Охолощенный автомат – что это значит

В общем понимании охолощенный прибор – это деактивированное орудие, которая стреляет холостыми боеприпасами. Техника предназначена для реализации на гражданском рынке. Это аналог массо-габаритного прибора, который работает без огневой мощи. Такой автомат не способен стрелять поражающими элементами. Специалисты называют охолощенное оружие: выхолощенное или демилитаризованное. Особенности и нюансы:

1. Эксплуатация такого автомата без специальной подготовки практически невозможно.
2. Нет определенной конфигурации, потому что создание такого орудия требует фантазии.
3. Многие разработчики берут для примера приборы из компьютерных игр или художественных фильмов. Иногда происходит переделка боевого прибора.
4. Требуется проработка вспомогательных элементов, которые смогут создать имитацию выстрела.
5. Предусмотрена ответственность за незаконный оборот охолощённого оружия. То есть торговая такими прибором в свободном доступе нельзя. Ведь всегда найдутся умельцы, которые смогут ему вернуть боевой вид.

Процедура переделки именуется охолощением, то есть мастер исключает механизм, который обладает огневой мощью. Если сильно постараться, то можно привести охолощенное устройство в пригодное к использованию в качестве огнестрельного варианта состояние. Например, при переделке автоматов в большинстве случаев режим автоматического огня присутствует.

Автомат Калашникова укороченный АКС-74У (СССР)

Автомат Калашникова укороченный АКС-74У

Модифицированный автомат АКС-74УБ в комплекте со съемным глушителем и 30мм подствольным бесшумным гранатометом БС-1 «Тишина»

Калибр

5,45×39 ммДлина : 735 мм (490 мм со сложенным прикладом)Длина ствола : 210 ммВес без патронов : 2,71 кгЕмкость магазина : 30 патроновТемп стрельбы : 650 — 735 выстрелов в минуту

Укороченный автомат АКС-74У был разработан в конце 1970х годов в рамках конкурсной программы «Модерн» на базе штатного автомата АК-74 (в модификации АКС-74 со складным прикладом) специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АК-74 слишком велик. Кроме армии, АКС-74У широко используется в МВД, так как компактен и удобен при перемещении в автомобиле и при действиях в помещениях. По этой же причине, а также потому что его легко спрятать в сумке или под одеждой, АКС-74У популярен среди различных служб охраны высокопоставленных государственных лиц, а также среди бандитов. Специально для сил и подразделений специального назначения был разработан вариант АКС-74УБ, у которого штатная дульная насадка заменена резьбой для крепления глушителя (как правило используется прибор для бесшумной стрельбы ПБС-4), а под автомат может монтироваться специальный 30мм гранатомет БС-1. Ряд модификаций может иметь боковую планку для крепления ночных и дневных прицелов.

По своим габаритам и массе, а также тактической нише АКС-74У близок к пистолетам-пулеметам (ПП), однако в силу применяемого промежуточного патрона и механизмов штатного автомата считается все-таки укороченным автоматом, а не ПП. К достоинствам АКС-74У относятся высокая мобильность в стесненных условиях (помещения,салон автомобиля), возможность скрытого ношения, довольно высокая пробивная способность патрона. Недостатки — малая прицельная дальность стрельбы (при довольно большой убойной дальности полета пули), невысокое останавливающее действие пули, склонность к быстрому перегреву при стрельбе.

С точки зрения тактической ниши АКС-74У в целом аналогичен таким зарубежным компактным автоматам, как Colt CAR-15 Commando, SIG SG-552 или Heckler-Koch HK-53.

В СССР и России основным производителем автоматов АКС-74У был Тульский оружейный завод (ТОЗ). Примерно в 1997 или 1998 году производство автоматов АКС-74У на ТОЗ было закончено, и в настоящее время в России эти автоматы не выпускаются. Вместо них как правило используются укороченные автоматы Калашникова АК-105 того же калибра.

АКС-74У создан с максимальной унификацией по узлам и деталям с автоматами АК-74 / АКС-74. Он отличается от АКС-74 в следующем: укорочен в 2 раза ствол с соответственно передвинутой назад газовой каморой, укорочен шток газового поршня; установлен специальный надульник, служащий расширительной камерой (для надежного функционирования газового двигателя автоматики) и пламегасителем; крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части; целик перекидной, с установками на 200 и 400 метров, закреплен на крышке ствольной коробки. Все механизмы, органы управления и общее устройство АКС-74У аналогичны устройству автомата АКС-74.

Тюнинг ходовой части

О чем задумываются, когда речь заходит о тюнинге внедорожника? Конечно, в первую очередь об улучшении его технических характеристик. Чтобы увеличить проходимость ГАЗ 69, владельцы легендарного «козлика» делают лифтинг подвески, заодно и ставят колеса большего диаметра.

Оригинальный тюнинг ходовой в ГАЗоне 69А

Высокая посадка автомобиля достигается, если на рессорах установить более длинные серьги или проставки между мостами и рессорами. Но увлекаясь лифингом, следует помнить, что и без того прыгучий внедорожник может на скорости легко опрокинуться.

Исправления[править | править код]

Об охолощенной винтовке

В 2014 году тульские оружейники изготовили охолощенную модель винтовки 1940 года выпуска. В документации она значится как СО-АВТ-40. Комплектуется данная модель паспортом и дубликатом сертификата. Как утверждают специалисты, при поверхностном осмотре она очень похожа на боевой оригинал. Современные обозначения и штампы для копии не предусмотрены. Исключением является маленькая надпись: «Сп. Ор». Местом для ее расположения стала ствольная коробка. О том, что оружие является списанным, можно узнать по данной надписи и по специальной втулке, которая вмонтирована в дульный срез.

Боевую винтовку 1940 года выпуска очень грамотно переделали под стрельбу холостыми боеприпасами. Поскольку охолощенный образец внешне очень похож на боевой оригинал, СО-АВТ-40 может быть использована в качестве коллекционного образца. Из-за наличия впрессованного в ствольную коробку штифта упор бойка ослаблен, и боевое применение данной модели ограничено. Ствол приварен к ствольной коробке. Швы очень аккуратные.

Магазин оснащен укороченным подавателем, который рассчитан только на холостые боеприпасы. Не обошли стороной изменения и пружину. Как утверждают специалисты, она стала более податливой. В стандартном наборе десять зарядов. Несмотря на то что в охолощенном образце конструкторы сохранили автоматический режим стрельбы, часто прибегать к нему нежелательно, так как внутренний механизм не рассчитан на такую эксплуатацию. В противном случае все элементы механизма могут выйти из строя.

Варианты

• АКС74УН2 («ночной») — вариант, отличающийся наличием планки для крепления ночного прицела. Для стрельбы в условиях естественной освещенности ночью к нему присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ).
• АКС74УБ («бесшумный») — вариант для сил специального назначения, отличающийся заменой штатной дульной насадки на резьбу для крепления глушителя (обычно ПБС-4) и возможностью установки бесшумного подствольного гранатомета БС-1М. В таком виде автомат образовывает бесшумный стрелково-гранатометный комплекс 6С1 «Канарейка».

В поздних версиях АКС74У на левой стороне ствольной коробки появилась боковая планка системы «ласточкин хвост» для крепления прицелов типа «Кобра» и ПСО/ПОСП.

Особенности автомата АКС-74У

Отличия от АКС-74:

• укороченный в 2 раза ствол,
• укороченный шток газового поршня,
• установлен специальный надульник, служащий расширительной камерой и пламегасителем,
• крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части,
• установки целика на 200 и 400 метров.
• С точки же зрения всех механизмов АКС-74У полностью аналогичен АК-74

Достоинства АКС-74У:

• высокая мобильность и возможность скрытного ношения;
• высокая пробивная способность пули.

Недостатки:

• малая прицельная дальность стрельбы;
• невысокое останавливающее действие пули;
• склонность к быстрому перегреву при стрельбе.
