Неполная разборка пм: порядок, норматив

Содержание

Постановка на предохранитель пистолета Макарова «ПМ»

Если нет надобности производить выстрел, то пистолет ставят на предохранительный взвод следующим образом: либо, не спуская курок, поворачивают флажок предохранителя; либо курок спускают вручную. В первом случае, не спуская курок, следует включить предохранитель, повернув его флажок вверх до отказа так, чтобы красная выемка закрылась флажком предохранителя. При повороте флажка происходит следующее: выступ предохранителя опускается и еще до начала подъема шептала встает на пути движения курка; уступ на оси предохранителя своей полочкой Поднимает шептало, оно поворачивается и освобождает курок; курок под действием широкого пера боевой пружины поворачивается и наносит удар по выступу предохранителя; зацеп предохранителя, опускаясь, входит в выем курка, запирает и не позволяет его взвести; ребро предохранителя, поворачиваясь, заходит за левый выступ рамки и блокирует ее движение. При включенном предохранителе происходит следующее: выступ опущен вниз и соприкасается с передней плоскостью курка; полочка уступа на оси, действуя на зуб шептала, поднимает его вверх и удерживает в этом положении; зацеп входит в выемку курка, упирается в выступ и не позволяет его взвести; ребро заходит за левый выступ рамки и блокирует затвор с рамкой. Если спуск курка производится не предохранителем, а вручную нажатием на спусковой крючок с придержанием курка, последний после освобождения спускового крючка также автоматически становится на предохранительный взвод («отбой» курка).

Положение частей пистолета Макарова «ПМ» перед выстрелом : 1 — ударник; 2 — шептало; 3 — затвор; 4 — пружина выбрасывателя: 5 — выбрасыватель: б — ствол; 7 — возвратная пружина; 8 — магазин; 9 — спусковая скоба; 10 — рамка; 11 — рукоятка; 12 — боевая пружина; 13 — спусковая тяга; 14 — спусковой крючок; 15 — курок; 16 — рычаг взвода.

Как оценивается проведение неполной разборки/сборки пистолета Макарова?

Сдать норматив разборки ПМ можно, выполнив два задания, со специальной оценочной шкалой. На их выполнение отводится определенное время:

• Неполная разборка ПМ на оценку «отлично» должна быть выполнена за 7 сек. Время, превышающее 10 сек., свидетельствует о неудовлетворительном владении оружием и незнании его конструкции.
• Сборка пистолета Макарова проводится после завершения его неполной разборки. На оценку «отлично» эта процедура должна быть выполнена за 9 сек. Выполнение задания за 10 сек. соответствует оценке “хорошо”. Если потраченное на сборку время превышает 12 сек., это свидетельствует о наличии плохих теоретических знаний.
• Снаряжение магазина. Задание рассчитано на зарядку восемью патронами.

“Отлично” – задание выполнено за 16 сек.

“Хорошо” – 17 сек.

“Удовлетворительно” – 20 сек.

Организация

Отряд астронавтов базируется в Космическом центре им. Линдона Б. Джонсона в Хьюстоне , хотя члены могут быть назначены в другие места в зависимости от требований миссии, например, на тренировках «Союза» в Звездном городке, Россия.

Начальник астронавтов является самой старшей позицией руководства для активных космонавтов в корпусе. Главный астронавт является главой корпуса и главным советником администратора НАСА по вопросам подготовки и операций космонавтов. Первым главным астронавтом был Дик Слейтон , назначенный в 1962 году. Нынешний главный астронавт — Патрик Форрестер .

Оплата труда

Заработная плата вновь нанятых гражданских астронавтов основана на Общей шкале оплаты труда федерального правительства для классов от GS-11 до GS-14. Оценка космонавта основана на его академических достижениях и опыте. Космонавты могут быть повышены до уровня GS-15. По состоянию на 2015 год астронавты из Космического центра Джонсона в Хьюстоне, штат Техас, зарабатывают от 66 026 долларов (GS-11, шаг 1) до 158 700 долларов (GS-15, шаг 8 и выше).

Военные астронавты направляются в Космический центр Джонсона и остаются на действительной службе в связи с оплатой, льготами, отпусками и аналогичными военными вопросами.

Продление срока пребывания в РФ

Срок временного пребывания на территории России для ВКС и членов его семьи может быть продлен или сокращен при существенных изменениях обстоятельств, на основании которых данный иностранец здесь находится. Изначально срок пребывания для ВКС определяется сроком действия выданного ему разрешения на работу, в свою очередь, равным сроку действия трудового договора (не больше 3 лет).

Приказом МВД России от 18.12.2017 № 933 утвержден порядок принятия решения об изменении срока временного пребывания иностранного гражданина.

В случае продления срока трудового договора или заключения нового договора с другой организацией срок разрешения (РНР) также может неоднократно увеличиваться, что и является основанием для продления временной регистрации.

Решение о продлении срока действия временного пребывания для высококвалифицированной категории иностранных работников принимается только руководящими сотрудниками органов МВД на основании сообщения, полученного от работодателя – о заключении, продлении или расторжении трудового договора с ВКС. После занесения в информационную базу данных МВД новой информации, в миграционную карту иностранного гражданина проставляется соответствующая отметка.

Таким образом, статус ВКС – высококвалифицированного специалиста для иностранных граждан предполагает облегченную форму оформления документов для осуществления трудовой деятельности на территории РФ, что не уменьшает степень ответственности перед российскими законами как самих работников, так и принимающих организаций.

Как оценивается проведение неполной разборки/сборки пистолета Макарова?

Сдать норматив разборки ПМ можно, выполнив два задания, со специальной оценочной шкалой. На их выполнение отводится определенное время:

• Неполная разборка ПМ на оценку «отлично» должна быть выполнена за 7 сек. Время, превышающее 10 сек., свидетельствует о неудовлетворительном владении оружием и незнании его конструкции.
• Сборка пистолета Макарова проводится после завершения его неполной разборки. На оценку «отлично» эта процедура должна быть выполнена за 9 сек. Выполнение задания за 10 сек. соответствует оценке “хорошо”. Если потраченное на сборку время превышает 12 сек., это свидетельствует о наличии плохих теоретических знаний.
• Снаряжение магазина. Задание рассчитано на зарядку восемью патронами.

“Отлично” – задание выполнено за 16 сек.

“Хорошо” – 17 сек.

“Удовлетворительно” – 20 сек.

Технические характеристики ПМ49

Характеристика	Параметр
Калибр	4,5 мм
Источник выстрела	Газовый баллончик СО2
Боеприпасы	Омедненные шарики
Ствол	Металл, без нарезов
Скорость полета пули	125 м/с
Выстрелов на одном баллоне	60
Количество патронов в магазине	17 штук
Сила выстрела	Не более 3 Джоулей
Материал изготовления	Алюминиевый сплав
Система блоубэк	отсутствует
Масса	0,65 кг
Общая длина	16,5 см

Это классическая конструкция короткоствольного пистолета, где в качестве источника выстрела используется газовый баллон СО2. Стреляет омедненными стальными шарами калибром 4,5 мм. Имеет практически полную схожесть с боевым пистолетом «Макарова». Изготавливается в Тайване по лицензии компании Борнер.

Пневматика используется для развлечений и стрельбы на короткие (не более 15 м) расстояния. Но за счет схожести с боевым ПМ может применяться и в целях самообороны – при появлении конфликта обычный человек не сможет определить, настоящий это пистолет, или пневматический. Серьезного вреда из-за слабой мощности пулька не нанесет (только если попасть в глаз), тем более, если на нападающем плотная одежда, но оружие оказывает психологическое действие.

Принцип работы пистолета прост. В нем находится воздушная камера, в которую попадает часть газа во время прокалывания баллончика иглой, и клапан перепуска со штоком, по нему наносит удар курок, когда срывается шептало. Газовый механизм соединяется со стволом пластмассовой насадкой (это единственный пластиковый элемент в пистолете). Зарядная камора соединяется с магазином. Из каморы пулька подается в ствол иголкой клапана перепуска, когда курок ударяет по штоку газовой арматуры.

Магазин для снаряжения пульками извлекается после нажатия на кнопку, которая является элементом конструкции обоймы. Каких-то кнопок и флажков непосредственно на корпусе пистолета для этого нет. В магазин помещается 17 стальных омедненных шариков калибром 4,5 мм.

После установки в ручку заряженного пульками магазина и баллончика с газом (зажимается шестигранником, который находится в комплектации) пистолет готов к использованию.

Устройство

Пневматическая реплика производится на базе оригинального боевого пистолета, с сохранением в неизменном виде многих деталей и механизмов. Поэтому устройство пневматического пистолета Макарова во многом совпадает с оригиналом. Прежде чем лезть внутрь, предлагаю посмотреть на интерактивную схему работы боевого ПМ:

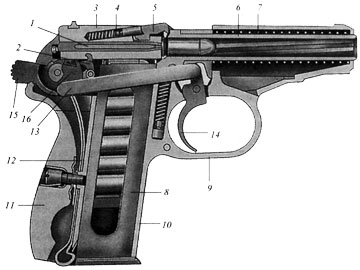

Схема работы ПМ. Жми «УСТРОЙСТВО» для начала

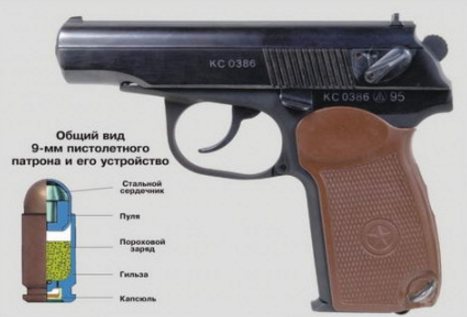

Информационный плакат ПМ (увеличивается по щелчку)

А теперь прикладываем схемы пневматического Макарова. Немного по-другому, но в целом все то же самое.

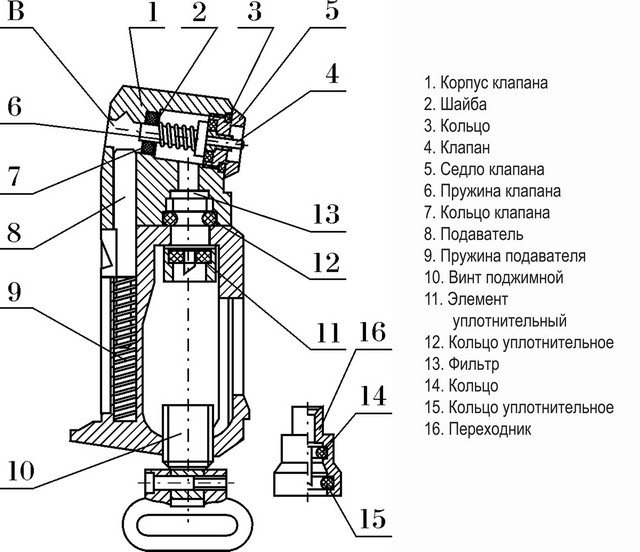

Схема пневматического пистолета Макарова МР-654к (общее устройство и магазин)

Основные моменты по поводу устройства этого Макарова:

• Общая схема всех механизмов пневматического Макарова показана на рисунке выше.
• Вылет пули происходит из канала ствола за счет энергии сжатого газа баллончика, расположенного в магазине. Отсечка порции газа на выстрел происходит за счет работы ударно-спускового механизма.
• Пули подаются на линию ствола за счет пружины в магазине.
• УСМ позволяет вести стрельбу самовзводом или предварительным взводом.
• На левой стороне затвора расположен предохранитель. При переводе в режим предохранения происходит безопасный спуск курка без выстрела, обеспечивается невозможность удара курка по ударнику.
• В пистолете можно использовать баллончики двух типов – 7 гр. (при использовании комплектного переходника) и 12 гр.

Как оценивается проведение неполной сборки пистолета Макарова

Пистолет лежит на столе, испытуемый находится у стола, руки не касаются оружия; По сигналу, испытуемый производит неполную разборку оружия согласно установленным правилам; Оценивающий наблюдает за правильностью демонтирования узлов, контролирует испытуемого — необходимо проводить действия плавно, не допуская бросания деталей или разброса их по поверхности; По окончанию разборки, испытуемый укладывает рамку пистолета и опускает руки вдоль тела. Пистолет остаётся в разобранном виде; По сигналу оценивающего, испытуемый проводит сборку оружия, после которой проверяет работоспособность оружия.

Оценка действий испытуемого оценивается одной оценкой, совокупной за оба процесса.

Неполная разборка ПМ

Неполная разборка пистолета осуществляется владельцем оружия, согласно табельного расписания или иных документов. Порядок неполной разборки выглядит следующим образом:

• Удерживая пистолет за рукоять, отжать защёлку и извлечь магазин.
• Сдвинуть предохранитель вниз.
• Сдвинув кожух затвора, проинспектировать ствол на присутствие боеприпаса. Если патрон присутствует, то оттянув затвор до конца, экстрагировать боеприпас, затем, отпустить кожух, который, подчиняясь под воздействием затворной пружины возвращается в боевое положение.
• Вытянув спусковую скобу вниз, сдвинуть её влево, перекосив для упора в корпус пистолета. Далее, до окончания разборки, рекомендуется придерживать скобу пальцем.
• Сдвинув кожух затвора до упора назад, поднять задник, и прихватив кожух, позволить пружине вернуть его в боевое положение, после чего довершить движение вручную, окончательно отсоединив его от механизмов.
• Вращательными движениями демонтировать возвратную пружину.

Чистка и смазка основных узлов пистолета выполняется только после полной разборки. Порядок сборки ПМ после неполной разборки происходит в обратном порядке. По завершении, требуется проверить качество проведённых работ – взвести и спустить курок, активировать и деактивировать предохранительный взвод, проверить защёлку магазина.

Тактико-технические характеристики пистолета Макарова

Макарову удалось значительно уменьшить размеры своего пистолета, так как он использовал схему компоновки Вальтера, которая была разработана ещё в 1929 году. Автоматическая работа оружия основана на энергии отдачи затвора. Внутреннее устройство ПМ ничего общего с системой Вальтера не имеет, так что не стоит считать разработку Макарова копией Вальтера.

Патроны к ПМ, оснащённые тупыми пулями, подаются из коробчатой обоймы (магазина), который вмещает в себя 8 патронов. В магазине имеется специальное устройство, которое блокирует затвор в заднем положении при израсходовании последнего патрона, таким образом показывая стрелку, что нужно вставить новый магазин. Опытным стрелкам на смену магазина достаточно 3 секунд, что делает ПМ весьма скорострельным пистолетом. Так как пистолет Макарова используется внутренними органами, которым приходится отчитываться за все выстрелы и израсходованные боеприпасы, не стоит забывать собирать израсходованные гильзы.

Многие считают, что существует специальная модификация ПМ с глушителем. Данная информация не соответствует истине, так как ПМ – это пистолет максимально простой и удешевлённый. Использование глушителя на нём – это неоправданное расточительство. В Болгарии изготавливали ПМ с глушителем, но это больше кустарная доработка. Также Китай выпускал удлинённые стволы для пистолета Макарова, на которые можно было установить глушитель. Эти длинные стволы экспортировались в США. На самом заводе, по слухам, была выпущена партия ПМ с глушителями, но глушитель нарушил общую живучесть механизмов и не принёс ожидаемого снижения звука при выстрелах.

Полная разборка ПМ

Полный разбор выполняется при необходимости удаления серьёзных загрязнений (попадание в жидкую глину, ил), для ремонта оружия с заменой деталей, смены смазки (при изменении климатической зоны). Действия для полной разборки оружия имеют следующую последовательность:

• Крепко обхватив пистолет за рукоять, отжать защёлку и извлечь магазин.
• Отключить предохранительный взвод.
• Сдвинув кожух затвора, проинспектировать ствол на присутствие боеприпаса. Если патрон присутствует, то оттянув затвор до конца, экстрагировать боеприпас, затем, отпустить кожух, который, подчиняясь под воздействием затворной пружины возвращается в боевое положение.
• Вытянув спусковую скобу вниз, сдвинуть её влево, перекосив для упора в корпус пистолета. Далее, до окончания разборки, рекомендуется придерживать скобу пальцем.
• Сдвинув кожух затвора до упора назад, поднять задник, и прихватив кожух, позволить пружине вернуть его в переднее положение, после чего довершить движение вручную, окончательно отсоединив его от механизмов.
• Движениями по кругу вокруг ствола демонтировать возвратную пружину.
• Нажимая на курок большим пальцем, освободить боевую пружину, нажав на спусковой крючок.
• Металлическим стержнем – отвёрткой, или любым тонким предметом, отцепить пружину шептала с затворной задержки. Вручную провернуть шептало до попадания выступов шептала с пропилами затворного гнезда. Потянуть шептало кверху, и вытянуть его из корпуса.
• Открутить прижимной винт и демонтировать щёчки с тела рукояти.
• Прижав тело боевой пружины к корпусу рукояти, сдвинуть вниз защёлку боевой пружины, после этого её можно демонтировать.
• Прокрутить курок для совпадения выступов на цапфе с прорезями в рамке, затем движением к стволу, извлечь курок из гнезда. Удерживая корпус, вытянуть заднюю часть спусковой тяги, а затем вытянуть цапфу из прорези на спусковом крючке.
• Сдвинуть предохранительную скобу вниз, удерживая корпус. Нажать на спусковой крючок до совпадения выступов с пропилами на корпусе, после чего извлечь курок.
• Переключить предохранитель в верхнее положение, затем пальцами или инструментом сдвинуть флажок влево относительно корпуса, и повернув флажок против часовой стрелки кверху, извлечь его корпуса.
• Аккуратным постукиванием задника затвора об ладонь, выбить боёк затвора.
• Разместив кожух затвора на ровной поверхности окном экстрактора вверх-вправо (как это выглядит на собранном пистолете), носиком протирки или другим инструментом надавить на гнеток экстрактора, захватив экстрактор пальцами и провернув выбрасыватель по оси, извлечь из прорези.
• Аккуратно вытянуть из посадочного места пружину и гнеток.

По окончании проведения обслуживания, сборку проводить в обратном порядке.

Проверить качество сборки, пробуя в работе все узлы пистолета – предохранитель, защёлку магазина на предмет его возможного выпадения из рукояти, ход курка и удар его по бойку.

Чистка и смазка — общие рекомендации

Оружию необходимо уделять время, даже пневматическому. Если его не чистить и не смазывать, качество стрельбы со временем упадет. После каждой стрельбы оружие нужно визуально осматривать. Если оно увлажняется — протереть его сухой тканью, при необходимости разобрав. Проверить на предмет отсутствия ржавчины, трещин, сколов.

Чистить начинаем со ствола. В нарезах всегда остается свинец. Ствол от него необходимо освободить шомполом и ветошью. Наносим немного смазки. Ствол почищен.

Если оружие используется, ему надо уделять должное внимание. https://www.youtube.com/embed/LPK7vs-0_FM

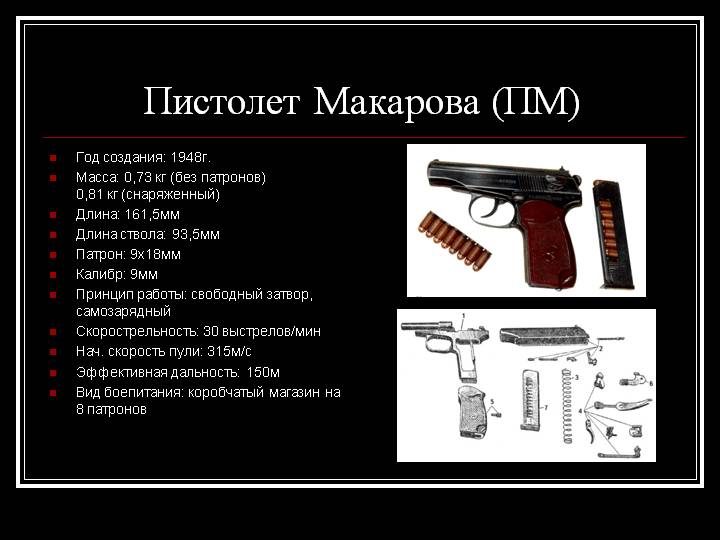

Характеристики пистолета (ТТХ)

Технические характеристики пистолета Макарова следующие:

Его масса без патронов составляет 0,73 кг, снаряженный пистолет весит 0,81 кг.

Длина пистолета в миллиметрах – 161,5, в том числе длина ствола – 93,5. Ширина и высота – 30,5 и 126,75 соответственно.

Это пистолет с боевой скорострельностью 30 выстрелов в минуту. Начальная скорость пули составляет 315 метров в секунду.

Характеристики ПМ относительно дальности стрельбы, в метрах: прицельной – 50, максимальной – до которой пуля сохраняет убойное действие – 350. Пистолет имеет прицел открытого типа.

Стандартная магазин пистолета Макарова содержит 8 патронов.

Чтобы узнать точно, сколько патронов в магазине, обращайте внимание на модификацию ПМ, так как это число может отличаться. В пистолете Макарова используется патрон 9х18 мм ПМ

Калибр пистолета Макарова по нарезам составляет 9,27 ±0,075; по полям – 9,00 ±0,06. В стволе предусмотрено 4 нареза шириной 4,5 ±0,2 мм, шаг нарезов составляет 260 ±20 мм. Патрон имеет вес 10 г, пуля – 6,1 г. Длина патрона составляет 25 мм. Для стрельбы из ПМ могут применяться патроны с обычными или трассирующими пулями. Огонь из пистолета ведется одиночными выстрелами.

Указывая ТТХ пистолета Макарова, стоит отметить его хорошую точность. Если осуществлять стрельбу на 25 метров, используя стандартные патроны 57-Н-181, радиус рассеивания R100 находится на уровне 75 мм. При стрельбе на 50 метров этот показатель составляет 160 мм, на 10 метров – лишь 35 мм. Чтобы проверить бой пистолета, применяется стрельба на 25 по кругу черного цвета диаметром 25 см, который установлен на щите, высота которого – 1 м и ширина – 50 см. Кучность боя укладывается в норму, если 4 пробоины находятся в границах 15-сантиметрового круга. При этом для удовлетворения требований нужно, чтобы средняя точка попадания отклонялась от контрольной максимум на 5 см.

Разборка и сборка ПМ: виды, когда применяется

Проверка умения пользоваться пистолетом Макарова, знаний о его конструкции и предназначении всех ее составных элементов осуществляется путем проведения полной и неполной разборки оружия. Эти процедуры выполняются и в некоторых экстренных случаях, когда пистолет необходимо подвергнуть чистке.

Неполная разборка ПМ выполняется в случае, когда пистолет нужно почистить, произвести смазку всех деталей, а также проверить его боеспособность.

Полную разборку рекомендуется производить только в тех случаях, если пистолет оказался сильно загрязненным, если он попал под дождь или снег, упал в воду. Механизм оружия, подвергшийся таким воздействиям, срочно нуждается в полной чистке и проверке.

Полная разборка ПМ – процедура, к которой прибегают очень редко. Это обусловлено тем, что она сильно понижает стойкость механизма и его составных элементов к износу, что уменьшает эксплуатационный срок оружия.

Полная разборка ПМ производится также при переходе на новую оружейную смазку. Также ее выполняют при необходимости осуществить ремонт всего механизма пистолета или его отдельных частей.

Виды пистолетов Макарова

Пистолет Макарова выпускался в различных вариантах, в разных странах.

В России среди боевых ПМ – это пистолет Макарова модернизированный (ПММ), созданный в начале 1990-х годов. Эта модель с более мощным патроном 9х18 мм ПМ получила усиленную рамку и более удобную рукоятью, ее детали на 70% подходят к ПМ и наоборот. Разработанная в конце 1990-х модель МР-448 «Скиф» с тем же патроном отличается полимерной рамкой, которая позволяет снизить вес пистолета.

Также вначале 90-х была создана коммерческая версия боевого пистолета Макарова – ИЖ70, которая получила позиционирование спортивно-тренировочного пистолета, и выпускалась в разных модификациях с незначительными изменениями. Существует еще один спортивный пистолет – Байкал 442, являющаяся современной версией ПММ, которая имеет кнопочную защелку магазина. ИЖ-71 – служебный вариант с патроном 9х17, с 2008-го выпускается как МР-71.

Для того чтобы получить первоначальные навыки в обращении с оружием, а также для развлекательных стрельб отличным вариантом является популярный пневматический пистолет «Байкал МР-654К». По внешнему виду этот пневматический ПМ полностью повторяет боевую модель. В пневматическом пистолете Макарова МР реализована та же прочность механики и надежность конструкции, а также удобство пользования. Данный пневматический пистолет Макарова использует для стрельбы стальные шарики ВВ и газовый баллончик.

Существует большое число моделей травматических пистолетов Макарова. В России – это, в частности, пистолет МР-471, выпускаемый серийно с 2004-го года, представляющий собой нелетальное оружие ограниченного поражения. Он популярен благодаря внешнему и конструктивному сходству с боевым ПМ, невысокой цене и надежности, за исключением конструкции ствола различных версий. В Украине выпускается множество травматических ПМ, изготовленных путем переделки серийного ПМ. Это, в частности, ПМР, «Вий», ПМ-Т, «Беркут», ПМ-ГТ.

Среди газовых пистолетов Макарова – выпущенные в России МР-79-9ТM «Макарыч», который может стрелять резиновыми пулями под патрон 9 мм Р. А.; 6П42-7.6 и 6П42-9 – под патроны 7,6 и 9 мм соответственно. Существует и сигнальный пистолет Макарова – МР-371, в котором применяются капсюли «Жевело» и КВ21, и который повторяет внешний вид ИЖ-79-9Т. В Украине с 2013-го года выпускается пистолет Макарова Флобера – ПМФ-1 с 5-ю зарядами калибра 4 мм.

Применение

ПМ считается классическим пистолетом, предназначенным для гражданского и полицейского использования. Несмотря на то что пистолет Макарова не способен производить стопроцентную скоростную и целевую стрельбу, он широко применяется как в условиях тира, так и в боевой обстановке. Пистолет Макарова до сих пор состоит на вооружении армии Российской Федерации, с постепенным его вытеснением более совершенными оружейными конструкциями, такими как пистолеты Ярыгина.

Но самым сильным конкурентом пистолета ПМ является ПММ — пистолет Макарова модернизированный, оснащенный увеличенным магазином с двенадцатью высокоимпульсными патронами (в ПМ их восемь), обладающими мощностью, превышающей мощность стандартных патронов ПМ.

Пули для пистолета Макарова наделены повышенной останавливающей способностью: в них отсутствует твердый сердечник. Это обеспечивает возможность использования пистолета Макарова сотрудниками правоохранительных органов при работе в условиях города.

Полная разборка

На случай серьезного загрязнения, «купания», тюнинга или поломки (например, вылета боевой пружины) производится полная разборка пневматического пистолета Макарова. Разборку производят обычно до выявления поломки, так что многие этапы можно пропустить. Для полного понимания процесса предлагается следующее видео:

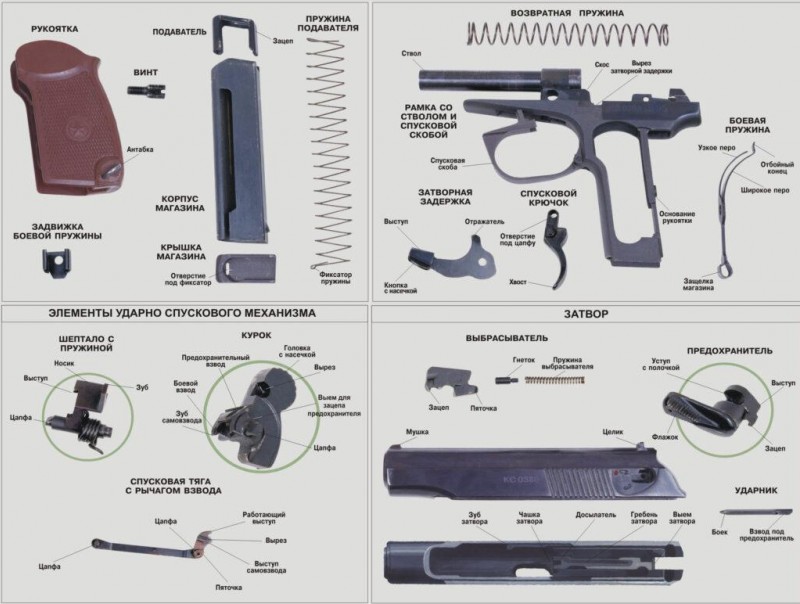

Взрыв-схема

Далее приведем лишь основной порядок работ по разборке пистолета. Для изучения лучше посмотреть видео выше, здесь лишь жуткое подобие памятки. Итак, что и за чем снимать.

Рамка (нумерация по схеме устройства)

1. Винт рукоятки (11)
2. Рукоятка
3. Задвижка (12)
4. Боевая пружина (10)
5. Шептало (7)
6. Затворная задержка
7. Курок (9)
8. Тяга (5)
9. Спусковой крючок (14)
10. Спусковая скоба
11. Ствол (3)
12. Гайка ствола

Административное приостановление деятельности

Примеры типичных конструкций

Винтовка Мосина обр. 1891/30 г (Россия, СССР)

Ударник и витая цилиндрическая боевая пружина размещены в затворе. Сжатие боевой пружины происходит при отпирании затвора; при запирании — боевой взвод ударника опирается на шептало. Возможно взведение ударника вручную при закрытом затворе, для этого необходимо оттянуть назад курок (в данном случае курком называется наконечник, навинченный на хвостовик ударника). Для постановки на предохранитель курок нужно оттянуть назад до отказа и повернуть против часовой стрелки.

Револьвер Нагана обр. 1895 г. (Бельгия, Россия, СССР)

Револьвер системы Нагана. Схема УСМ. Курок на боевом взводе

УСМ курковый, двойного действия (выпускался также вариант одинарного действия), боек шарнирно установлен на курке, боевая пружина — пластинчатая, двупёрая, размещена в рукоятке. Шептало выполнено заодно со спусковым крючком. Предохранитель отсутствует, но при ненажатом спусковом крючке специальная деталь не позволяет бойку соприкасаться с капсюлем. При взведении курок приводит также в действие специфический замочный механизм, сдвигающий барабан револьвера вперед, а спусковой крючок особым выступом стопорит барабан от вращения.

Пистолет Кольт М1911 (США)

УСМ курковый, одинарного действия. Боевая пружина витая цилиндрическая, расположена в рукоятке позади магазина, усилие на курок передается через тягу. Ударник подпружинен для предотвращения случайных выстрелов. Спуск движется продольно в пазах рамки пистолета. Предохранителей два: один блокирует шептало и затвор, второй — спусковую тягу. При включенных предохранителях курок может оставаться на боевом взводе (англ. Cocked and locked), этим компенсируется недостаточная оперативность УСМ одинарного действия. Кроме того, предусмотрен предохранительный взвод курка.

Пистолет ТТ (СССР)

Неполная разборка пистолета ТТ. Справа между рамкой и возвратной пружиной лежит колодка УСМ

УСМ курковый, одинарного действия. Боевая пружина витая цилиндрическая, расположена в полости курка. Ударник подпружинен для предотвращения случайных выстрелов. Спуск движется продольно в пазах рамки пистолета. Предохранитель как таковой отсутствует, его роль выполняет предохранительный взвод курка. Особенность конструкции — весь УСМ, кроме спуска и ударника, выполнен в виде единого легкосъемного узла («колодки»).

Пулемёт ПК (СССР)

УСМ с возвратно-боевой пружиной, обеспечивает только автоматический огонь. Боевой взвод находится на затворной раме, c нею связан ударник. Когда после запирания затвора затворная рама продолжает движение вперед, ударник под её действием продвигается по каналу в остове затвора и разбивает капсюль. В танковом варианте пулемёта (ПКТ) вместо спускового крючка установлен электромагнитный спусковой механизм (электроспуск), включаемый кнопкой.

Пистолет-пулемёт ППШ (СССР)

Типичный для массовых пистолетов-пулемётов простой УСМ с возвратно-боевой пружиной, ударник жестко закреплен в затворе, боевой взвод расположен на затворе. Имеется переводчик, позволяющий вести одиночный или автоматический огонь. Предохранитель блокирует движение затвора.

Автомат АКМ (СССР)

УСМ курковый, курок скрыт в ствольной коробке, его взведение возможно только путём отведения затворной рамы назад. УСМ имеет три шептала: первое, выполненное заодно со спусковым крючком, удерживает курок на боевом взводе при отпущенном спусковом крючке; второе (шептало одиночного огня) удерживает курок при нажатом спусковом крючке в режиме одиночного огня. За счет этого не требуется разобщитель; третье (шептало автоспуска) в режиме автоматического огня удерживает курок до закрытия затвора, спуск с этого шептала обеспечивает затворная рама, когда приходит в крайнее переднее положение. Для снижения темпа автоматической стрельбы движение курка после спуска несколько притормаживается специальной деталью — замедлителем. Боевая пружина спиральная, ударник размещен в канале затвора. Предохранитель, совмещенный с переводчиком режима огня, блокирует спусковой крючок и ограничивает движение затворной рамы.

Пистолет ПМ (СССР)

УСМ курковый, двойного действия, с отбоем курка (в спущенном положении курок не соприкасается с ударником). Ударник относительно легкий, и поэтому не подпружинен. Боевая пружина пластинчатая, совмещена с пружиной шептала, пружиной рычага взвода и защелкой магазина, размещена в рукоятке позади магазина. При включении предохранителя происходит безопасный спуск курка с боевого взвода, блокируются затвор, ударник и курок.

О полной разборке пистолета Макарова

Порядок разборки ПМ состоит из дальнейших операций:

Отделение шептала и затворной задержки от рамки.

Производится путем одновременного нажатия на хвостовик в спусковом крючке и боевого курка.

Снятие с затворной задержки пружины шептала.

Выполняется с помощью выступа протирки. Шептало и затворная задержка поднимаются вверх и отделяются от рамки.

Отделение боевой пружины от рамки и рукояти от ее основания.

С помощью лезвия, размещенного на протирке, или отражателя затвора необходимо извлечь винты и сдвинуть рукоять в заднее положение. Боевая пружина снимается путем прижимания ее к основанию и устранения ее задвижки, размещенной на рукоятке. Это позволит извлечь боевую пружину, расположенную на приливе основания.

Отделение курка от рамки.

Для этого нужно крючок спуска развернуть до предела вперед, а курок при этом сдвигается в направлении к стволу. Это позволит вынуть курок.

Отделение от рамки спусковой тяги и взводного рычага.

Спусковая тяга задним своим концом приподнимается вверх с одновременным выводом ее цапфы из отверстия в спусковом крючке.

Отделение от рамки спускового крючка.

Для этого нужно вынуть цапфы на спусковом крючке из специальных гнезд, которые содержит рамка. Это выполняется путем поворачивания хвостовика крючка вперед.

Отделение от затвора предохранителя и ударника.

Предохранительный флажок после его поворачивания в верхнее положение отводится из гнезда в сторону, что позволит осуществить его изъятие из затворного гнезда.

Отделение выбрасывателя от затвора.

Перед операцией гнеток выбрасывателя должен быть утоплен с помощью выступа на протирке. Выбрасыватель нужно раскручивать вдоль зацепа, пока он не выйдет из паза.

Разборка пистолетного магазина.

Производится путем отжатия пружины подавателя с одновременным снятием крышки магазина, что возможно благодаря имеющейся в нем выступающей части. После этого последовательно извлекается сначала пружина подавателя, а следом и сам подаватель.

После того как работа по полной разборке была произведена, пистолет Макарова собирается в обратном порядке.

Смотреть галерею

Как оценивается проведение неполной сборки пистолета Макарова

Пистолет лежит на столе, испытуемый находится у стола, руки не касаются оружия; По сигналу, испытуемый производит неполную разборку оружия согласно установленным правилам; Оценивающий наблюдает за правильностью демонтирования узлов, контролирует испытуемого — необходимо проводить действия плавно, не допуская бросания деталей или разброса их по поверхности; По окончанию разборки, испытуемый укладывает рамку пистолета и опускает руки вдоль тела. Пистолет остаётся в разобранном виде; По сигналу оценивающего, испытуемый проводит сборку оружия, после которой проверяет работоспособность оружия.

Оценка действий испытуемого оценивается одной оценкой, совокупной за оба процесса.

Устройство

Пневматическая реплика производится на базе оригинального боевого пистолета, с сохранением в неизменном виде многих деталей и механизмов. Поэтому устройство пневматического пистолета Макарова во многом совпадает с оригиналом. Прежде чем лезть внутрь, предлагаю посмотреть на интерактивную схему работы боевого ПМ:

Схема работы ПМ. Жми «УСТРОЙСТВО» для начала

Информационный плакат ПМ (увеличивается по щелчку)

А теперь прикладываем схемы пневматического Макарова. Немного по-другому, но в целом все то же самое.

Схема пневматического пистолета Макарова МР-654к (общее устройство и магазин)

Основные моменты по поводу устройства этого Макарова:

• Общая схема всех механизмов пневматического Макарова показана на рисунке выше.
• Вылет пули происходит из канала ствола за счет энергии сжатого газа баллончика, расположенного в магазине. Отсечка порции газа на выстрел происходит за счет работы ударно-спускового механизма.
• Пули подаются на линию ствола за счет пружины в магазине.
• УСМ позволяет вести стрельбу самовзводом или предварительным взводом.
• На левой стороне затвора расположен предохранитель. При переводе в режим предохранения происходит безопасный спуск курка без выстрела, обеспечивается невозможность удара курка по ударнику.
• В пистолете можно использовать баллончики двух типов – 7 гр. (при использовании комплектного переходника) и 12 гр.
