Односпусковые механизмы. глава 4. за рубежом

Курок не становится на боевой взвод при отведении затвора до отказа назад при отжатом назад спусковом крючке

При отведении затвора до отказа назад при отжатом назад спусковом крючке курок должен становиться на боевой вздод.

Причины неисправности:

См. «» и, кроме того:

Износ разобщающего выступа 35 рычага взвода или выступа для разобщения рычага взвода на затворе.

Заменить рычаг взвода совместно со спусковой тягой и проверить, заходит ли выступ самовзвода рычага взвода за зуб самовзвода курка при отпущенном спусковом крючке (при нажатии на спусковой крючок, при исправных боевой пружине и спусковой тяге, курок должен поворачиваться выступом самовзвода). При незаходе выступа самовзвода за зуб самовзвода курка опилить нижнюю часть спускового крючка (рис. 15) или зачистить выступ самовзвода рычага взвода (рис. 16) личным напильником или надфилем. Кроме того, проверить, нет ли преждевременного срыва курка с выступа самовзвода рычага взвода (см. «»).

Примечание. На пистолеты первых выпусков, имеющие спусковую тягу толщиной 0,9 -0,1 мм и рычаг взвода с пягочкой толщиной 3 -0,12 мм, ставить рычаг взвода со спусковой тягой только таких же размеров.

Принцип стрельбы с заднего шептала

Как было сказано выше, стрельба с открытым затвором применятся в пулеметах и пистолетах-пулеметах. Принцип такой: подвижные части приводятся в крайнее, то есть заднее положение, их удерживает шептало, и только после этого происходит нажатие на спусковой крючок. Затем подвижные элементы срываются с боевого взвода, направляют патрон в нужное положение в патроннике, ствол канала закрывается, и осуществляется выстрел. В завершении цикла подвижные части вновь возвращаются в заднее положение, выдавая пустую гильзу. Если это одиночный огонь, то цикл сразу же повторится. Одиночные элементы будут перехвачены шепталом, благодаря чему так и останутся в задней позиции.

Если во времена Второй мировой войны с заднего шептала стреляли практически все пистолеты-пулеметы и пулеметы, то сейчас все изменилось. Тогда это было необходимостью, в наши дни требуется исключительно для пулеметов. С пистолетами так не происходит, но ствол пулемета все же слишком греется, что может привести к неконтролируемому воспламенению и случайному выстрелу. Открывая затвор, стреляющий охлаждает ствол. Но при этом стрельба одиночными выстрелами станет хуже. Перед выстрелом подвижные части накатываются, удар происходит в крайнем переднем положении. В обратной ситуации прицелиться будет намного сложнее.

Мы разобрались, что такое шептало в пистолете и какие еще у него есть названия. Теперь ты знаешь, какую функцию выполняет этот элемент, в чем отличия его роли для оружия разного типа. И главное, теперь ты будешь понимать значение фразы «стрелять с заднего шептала», если встретишь ее в фильме или книге.

Курок не становится на боевой взвод при отпущенном спусковом крючке и выключенном предохранителе

При отведении головки курка вниз до отказа или затвора назад до отказа при отпущенном спусковом крючке и выключенном предохранителе курок должен становиться на боевой взвод.

Причины неисправности:

1. Скругление шептала 36 или боевого взвода 37 курка.

Зачистить шептало (рис. 13) или боевой взвод курка (рис. 14) надфилем до получения надежного зацепления курка за шептало. При этом прилегание шептала к боевому взводу курка должно быть обязательно у основания боевого взвода или же по всей плоскости; прилегание только у вершины боевого взвода не допускается. Опиловка и зачистка цилиндрической поверхности курка у основания боевого взвода и нижней плоскости шептала у вершины боевой грани не допускаются. При невозможности устранить неисправность зачисткой шептала или боевого взвода курка заменить курок или шептало (см. «», п. 3).

После замены курка проверить, нет ли преждевременного срыва курка с выступа самовзвода рычага взвода (см. «Курок преждевременно срывается с выступа самовзвода рычага взвода»).

2. Ослабление или излом пружины 10 шептала.

См. «», п. 1.

Принцип действия УСМ

В неавтоматическом оружии

Перед производством выстрела УСМ приводится во взведенное положение. В этом положении:

• боевая пружина напряжена;
• ударник или курок, находящийся под действием боевой пружины, опирается на шептало своей поверхностью, называемой боевым взводом.

Чтобы произвести выстрел, стрелок нажимает на спусковой крючок, тем самым выводя шептало из соприкосновения с боевым взводом. Ударник (курок) под действием боевой пружины устремляется вперед и наносит бойком удар по капсюлю.
Для следующего выстрела стрелок вручную приводит УСМ во взведенное положение.
Конструкция УСМ не позволяет произвести спуск при не полностью закрытом затворе.

В автоматическом оружии

AR-7. Ударно-спусковой механизм

УСМ большинства образцов автоматического оружия отличается тем, что его взведение происходит в процессе автоматической перезарядки оружия. Чтобы обеспечить огонь одиночными выстрелами, УСМ снабжается разобщителем, благодаря которому ударник или курок после выстрела задерживается шепталом независимо от того, нажат спусковой крючок или нет. Чтобы сделать следующий выстрел, необходимо отпустить и снова нажать спусковой крючок.
Для ведения автоматического (непрерывного) огня УСМ обеспечивает спуск с боевого взвода каждый раз после закрытия затвора, пока нажат спусковой крючок.

Источники

• Часть I // Наставление по войсковой маскировке. — Москва: Военное издательство министерства обороны Союза ССР, 1957.
• Часть II // Наставление по войсковой маскировке. — Москва: Военное издательство министерства обороны Союза ССР, 1957.
• Е.С.Колибернов, В.И.Корнев, А.А.Сосков. Справочник офицера инженерных войск. — Москва: Военное издательство, 1989.
• Е.С.Колибернов, В.И.Корнев, А.А.Сосков. Инженерное обеспечение боя. — Москва: Военное издательство МО СССР, 1984.
• Учебник // Военно-инженерная подготовка. — Москва: Военное издательство МО СССР, 1982.
• Учебник // Приёмы и способы действий солдата в бою. — Москва: Военное издательство МО СССР, 1989.
• Наставление по обеспечению боевых действий Сухопутных войск. Часть IV // Инженерное обеспечение, действия частей и подразделений инженерных войск. — 1982.
• Наставление по военно-инженерному делу для Советской Армии. — Москва: Военное издательство МО СССР, 1984.

Продление срока пребывания в РФ

Срок временного пребывания на территории России для ВКС и членов его семьи может быть продлен или сокращен при существенных изменениях обстоятельств, на основании которых данный иностранец здесь находится. Изначально срок пребывания для ВКС определяется сроком действия выданного ему разрешения на работу, в свою очередь, равным сроку действия трудового договора (не больше 3 лет).

Приказом МВД России от 18.12.2017 № 933 утвержден порядок принятия решения об изменении срока временного пребывания иностранного гражданина.

В случае продления срока трудового договора или заключения нового договора с другой организацией срок разрешения (РНР) также может неоднократно увеличиваться, что и является основанием для продления временной регистрации.

Решение о продлении срока действия временного пребывания для высококвалифицированной категории иностранных работников принимается только руководящими сотрудниками органов МВД на основании сообщения, полученного от работодателя – о заключении, продлении или расторжении трудового договора с ВКС. После занесения в информационную базу данных МВД новой информации, в миграционную карту иностранного гражданина проставляется соответствующая отметка.

Таким образом, статус ВКС – высококвалифицированного специалиста для иностранных граждан предполагает облегченную форму оформления документов для осуществления трудовой деятельности на территории РФ, что не уменьшает степень ответственности перед российскими законами как самих работников, так и принимающих организаций.

Курок туго поворачивается выступом самовзвода рычага взвода

Поворот курка выступом самовзвода рычага взвода должен происходить от усилия на спусковой крючок не более 7.5 кг.

Для проверки усилия поворота курка пользоваться теми же весами и крючком, что и для проверки усилия спуска курка с боевого взвода (см. «»).

Присоединить к весам крючок, зацепить им за спусковой крючок и оттягивать весы назад до тех пор, пока курок не сорвется с выступа самовзвода рычага взвода. В момент срыва курка весы должны показывать усилие не более 7.5 кг.

Причины неисправности:

См. «», пп. 1, 2, 3 и 5 и, кроме того:

Забоины в цапфенных гнездах 23 для цапф курка в рамке или на цапфах 24 курка.

Зачистить приподнятый металл личным напильником или надфилем.

Пулемёт для подводной стрельбы: конструкция и характеристики

Вся автоматика пулемёта была основана на отдаче свободного затвора, который был связан зубчатыми механизмами с двумя маховиками, что крутили железную ленту с патронами. Таким способом подавались патроны в ствол оружия. Лента помещалась в металлическую коробку во избежание зацепления острых металлических частей за детали снаряжения. Перемещение ленты на линию досылания патрона в ствол происходило благодаря пружине, взводимой затвором при откате. Использованные гильзы не выбрасывались, как это делается в стандартных надводных пулемётах, а вставлялась обратно в ленту. Перезаряжать оружие в случае осечки приходилось вручную.

Подводный пулемёт

Капсюль разбивал ударник, который был неподвижно закреплён на зеркале затвора. Чтобы оружие можно было легко установить на субмарину, в нём была предусмотрена цапфа. Благодаря ей пулемёт устанавливался на приборном щитке кабины «Тритона». Был разработан и второй вариант – пулемёт с передней рукоятью для ручной стрельбы. Необходимо отдать должное инженерам, создававшим этот пулемёт, так как он получился довольно малогабаритным, и абсолютно подходил под объёмы кабины сверхмалых подводных судов типа «Тритон 1М».

ТТХ подводного пулемётного комплекса:

• Вес изделия – 5 кг;
• Длина – 58,5 см;
• Калибр – 5,66 мм МПС;
• Боезапас – 26 патронов.

Какие существуют типы патронов

За все время существования пистолетный патрон Семина постоянно подвергали доработке. На основе базового 9х18-мм боеприпаса существует целый ряд специфических патронов, которые используют разные государственные и частные структуры. Каждый тип обладает собственными особенностями. Определить предназначение патрона помогает цветовая маркировка. Если тип боеприпаса не имеет цветовое обозначение, то название можно узнать из выбитых на донце гильзы букв и цифр.

С тяжелой пулей со свинцовым сердечником

Первый созданный вариант стандартного 9 мм боеприпас ПМ. Устройство патрона с тех пор изменилось довольно сильно. Для снижения себестоимости материал сердечника и гильзы изменили на сталь. При этом стержень находился внутри свинцовой рубашки. В таком виде патрон выпускали с 1951 по 1955 года. Сейчас его сложно найти, и он встречается в частных и музейных коллекциях. ГАУ присвоило ему название – 57-Н-181.

Со стальным сердечником

Патрон 57-Н-181С – это доработанный вариант боеприпаса. Отличается стальным грибовидным сердечником и измененной гильзой. Для лучшего удержания пуля вжата в свинцовую рубашку. Ключевая проблема 9 Пст заключается в слабой пробивной способности и высокой вероятности рикошета. Последнее получается из-за специфической формы пули. Именно 9 Пст стал самым массовым 9 мм патроном СССР.

С трассирующей пулей

57-Т-181 – патрон, снабженный химической смесью и оставляющей летящей пулей яркий трассер. Другое название 9 ППТ. Производится в Новосибирске на заводе НВА. Этот боеприпас используют для стрельбы в темное время суток.

С экспансивной пулей

Ближе к 1970-м года было решено улучшить обычный 9 Пст и повысить его останавливающую способность. Основным заказчиком проекта стало КГБ, так как им было необходимо обезвредить цель с минимальным ущербом для окружающих. Боеприпас получил маркировку СП7 и начал поступать на вооружение ближе к 1980-м годам. Мягкая пуля имела насечку и при попадании в цель расплющивалась, увеличивая площадь поражения. Кроме того, возросла начальная скорость полета до 420 м/с.

С пулей пониженной пробивной способности

Параллельно с СП7 велась разработка более специфичного боеприпаса СП8. Его ключевой особенностью стала пониженная пробивная способность. Это обеспечивалось за счет формы пули и материалов, из которых она изготовлена. Боевая часть выполнялась из смеси пластика и свинца. Основным заказчиком стало КГБ. СП8 использовали при штурме захваченных террористами авиалайнеров. Пробивная сила пули не позволяла повредить фюзеляжу самолета и почти не создавала рикошеты.

С безоболочечной стальной пулей

В середине 1990-х годов в Новосибирске получили заказ на улучшение стандартно пистолетного патрона 9х18 ПМ. Основной задачей было, как всегда, увеличение пробивной способности пули. С этими целями конструкторы решили изменить стандартную форму боеприпаса. Конусовидная часть была усечена и при попадании пуля не пробивала собой рубашку, а сразу поражала цель. Сердечник делали из закаленной стали.

С безоболочечной металлопорошковой пулей

Интересный вариант 9 мм боеприпаса, чья боевая часть выполнена не из стали. Стержень полностью изготовлен из сплава нескольких материалов: свинца, железа, марганца и цинка. При поражении цели пуля буквально рассыпается на части и обеспечивает сильный останавливающий эффект. Патрон пригоден только для поражения живой силы противника. Попадая по более твердым объектам, она не причиняет им вред и не рикошетит. Разумеется, для целей, снабженных бронежилетами, такой боеприпас не особо страшен.

С лёгкой пулей типа «THV»

Конструкция патрона изобретена во Франции и представляет собой экспансивный боеприпас. Главной чертой стало наличие полости внутри патрона, который значительно снижает массу и увеличивает скорость полета пули. При стрельбе отдача значительно снижена. В основном ее используют сотрудники полиции. В отличии от обычной пули ПМ при попадании почти наверняка выводит цель из строя.

С бронебойной пулей ПБМ

7Н25 или ПБМ – это тульская разработка в области увеличения бронепробиваемости стандартного 9 мм патрона ПМ. Изделие имеет большую дульную энергию при выстреле и соответственно повышенную скорость полета. В отличии от обычного патрона рубашка выполнена из алюминия, а кончик срезан. Стальной стержень при этом слегка выступает и окрашен в черный цвет. Попадание 7Н25 способно пробить легкий бронежилет на расстоянии 30 метров.

Пистолет или револьвер

Что такое современный пистолет или револьвер? Почему эти «изделия» из металла и (в последнее время) из пластика пользуются столь высокой популярностью по всему миру? Возможно, потому что они имеют небольшие размеры, умеренный вес (ну, почти все) и могут обеспечить достаточную огневую мощь, достаточную не только для самозащиты, но и для ведения наступательных действий и даже охоты на мелкого и среднего зверя (главным образом, для охоты используют револьверы или однозарядные пистолеты под мощный патрон). Конечно, для каждой ситуации следует (в идеале) подбирать соответствующее оружие и боеприпасы.

Курок туго спускается с боевого взвода

Спуск нурка с боевого взвода должен происходить от усилия на спусковой крючок не более 3,5 кг.

Для проверки усилия спуска поставить курок на боевой взвод, присоединить к пружинным весам () специальный крючок (), зацепить им за спусковой крючок и, оттягивая весы назад, спустить курок с боевого взвода. В момент спуска весы должны показывать усилие не более 3,5 кг.

Причины неисправности:

1. Изгиб узкого пера 4 или широкого пера 3 боевой пружины назад.

Заменить пружину (см. «», п. 1).

2. Изгиб списковой тяги 51.

Выправить спусковую тягу на свинцовой плите медным молотком.

3. Забоины на полочке 44 для спусковой тяги в рамке.

Зачистить приподнятый металл шабером.

4. Забоины на шептале 36 или боевом взводе 37 кура.

Зачистить приподнятый металл личным напильником или надфилем.

5. Вмятины на боковых стенках корпуса 52 магазина.

Выправить корпус магазина на оправке (приложение 1, рис. 28) медным молотком.

6. Забоины в цапфенных гнездах 28 для цапф шептала в рамке или на цапфах 27 шептала.

Зачистить приподнятый металл личным напильником или надфилем.

О назначении

Чтобы уяснить, какая роль возложена на эту деталь, следует понять суть работы всего ударно-спускового механизма. Большинство людей знают об огнестрельном оружии только то, что после нажатия на курок будет выстрел, но между этими действиями есть еще множество стадий.

В каждом патроне есть капсюль, он расположен в хвостовой части и является вместилищем воспламеняющегося вещества. Обычно это состав из гремучих серебра и ртути, бертолетовой соли в сочетании или по отдельности. Возгорание запускается ударом. Чтобы произошел выстрел, капсюль должен быть пробит, после чего зажжется порох.

Помимо шептала ударно-спусковая установка включает в себя курок, ударник, пружину и спусковой крючок. Курок предусмотрен только в курковых моделях, есть еще и ударниковые. Последние представлены полуавтоматическим и неавтоматическим оружием. Когда механизм возводится в состояние боевого взвода, пружинка сокращается, и шептало зафиксирует ее в таком положении. Если нажать на спусковой крючок, оно отодвинется, пружина освободится и сможет выпрямиться, чтобы толкнуть ударник. Он, в свою очередь, ударит по капсюлю, порох воспламенится, и произойдет выстрел.

Если поставить автоматическое оружие на режим одиночного огня, то будет фигурировать еще и разобщитель. После каждого выстрела он будет оказывать воздействие на шептало, а оно будет держать ударник или курок, и когда спусковой крючок нажат, и когда не нажат. Если это неавтоматический тип, то взводить и перезаряжать придется в ручном режиме.

Примеры типичных конструкций

Винтовка Мосина обр. 1891/30 г (Россия, СССР)

Ударник и витая цилиндрическая боевая пружина размещены в затворе. Сжатие боевой пружины происходит при отпирании затвора; при запирании — боевой взвод ударника опирается на шептало. Возможно взведение ударника вручную при закрытом затворе, для этого необходимо оттянуть назад курок (в данном случае курком называется наконечник, навинченный на хвостовик ударника). Для постановки на предохранитель курок нужно оттянуть назад до отказа и повернуть против часовой стрелки.

Револьвер Нагана обр. 1895 г. (Бельгия, Россия, СССР)

Револьвер системы Нагана. Схема УСМ. Курок на боевом взводе

УСМ курковый, двойного действия (выпускался также вариант одинарного действия), боек шарнирно установлен на курке, боевая пружина — пластинчатая, двупёрая, размещена в рукоятке. Шептало выполнено заодно со спусковым крючком. Предохранитель отсутствует, но при ненажатом спусковом крючке специальная деталь не позволяет бойку соприкасаться с капсюлем. При взведении курок приводит также в действие специфический замочный механизм, сдвигающий барабан револьвера вперед, а спусковой крючок особым выступом стопорит барабан от вращения.

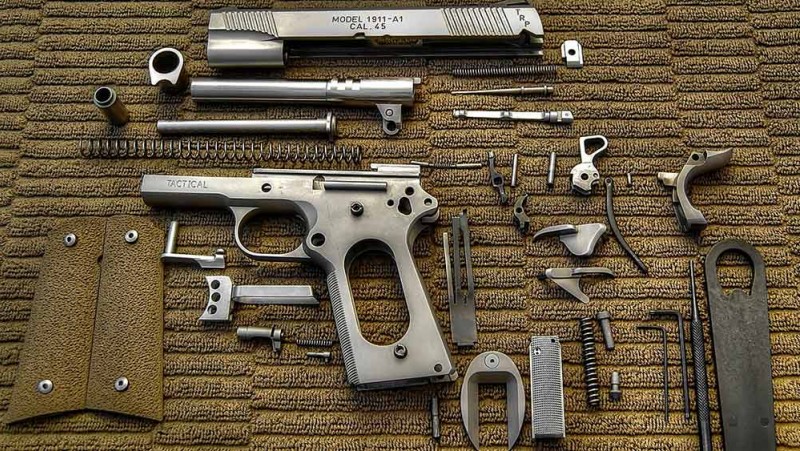

Пистолет Кольт М1911 (США)
