История создания

В довоенные годы основным самолетом советской малой авиации являлся хорошо известный «кукурузник» У-2, впоследствии получивший название По-2. Эту машину лётчики очень уважали, но в середине 40-х годов прошлого века она уже откровенно устарела. Необходимо было заменить заслуженного ветерана чем-то более современным.

За решение этой задачи взялся известный советский авиаконструктор А.С. Яковлев. Ему уже приходилось разрабатывать легкие самолеты: еще во время войны он создал сразу два новых проекта, первоначально обозначенных как Як-13 и Як-14. Они значительно отличались между собой, прежде всего, по аэродинамической схеме. В частности, Як-13 имел убирающиеся шасси и представлял собой низкоплан, а Як-14 являлся подкосным высокопланом.

Опытный легкий самолет Як-13. В серию не пошел

И на первом, и на втором самолете предполагалось установить двигатель М-11ФМ – одну из модификаций мотора с воздушным охлаждением, созданного еще в 20-е годы. Як-14 был явно проще по своей конструкции, что и предопределило выбор в пользу именно этой машины. В целях упорядочения технической документации и чертежей, самолет вскоре переименовали в Як-10 и отправили на государственные испытания. Они состоялись летом победного, 1945 года.

Несмотря на то, что в целом новая машина оценивалась положительно, ей явно не хватало мощности силовой установки. По этой причине на Як-10 установили улучшенный вариант двигателя – М-11ФР-1, который развивал мощность в 160 лошадиных сил. Одновременно в ОКБ изучалась возможность создания учебной и санитарной модификации – впоследствии эти наработки пригодились.

Конструкция самолета постепенно совершенствовалась. На крыле установили предкрылок, изменили его размах и площадь, уменьшили габариты гаргрота, размещенного за грузовой кабиной. Внесены были некоторые изменения и в конструкцию шасси. В результате Як-10 был трансформирован в Як-12. Первая такая машина была собрана в октябре 1947 года и вскоре поднялась в воздух.

Одной из основных целей, которую преследовали конструкторы, было максимально возможное сокращение длины пробега и разбега нового самолета. Для первых модификаций Як-12 эти величины составляли, соответственно, 45 и 60 метров. Для сравнения можно отметить, что Як-10 при выполнении посадки полностью останавливался через 125 м, а перед взлётом совершал пробег в 260 метров.

Самолёт Як-10. От серийного Як-12 внешне отличается скругленными законцовками крыла и рядом более мелких деталей

7 мая 1948 года началось серийное производство Як-12, в ходе которого осуществлялись дополнительные доработки и устранение недостатков, выявленных во время войсковых испытаний.

Наиболее принципиальным эпизодом в дальнейшей судьбе самолета стало его переоснащение новой силовой установкой. Мотор АИ-14Р был намного мощнее прежнего двигателя (260 лошадиных сил против 160), но поначалу страдал от «детских болезней». Из-за этого существенно затянулась и доводка Як-12Р. Несколько усложнило ситуацию странное недоразумение, описанное в биографии Яковлева – самолет с новым двигателем не сумел вовремя доставить почту И.В.Сталину. Этот малозначимый сам по себе инцидент совпал по времени с катастрофой другой такой же машины. В итоге производство Як-12Р остановили, и даже начали расследование, грозившее конструкторам серьёзными неприятностями. Но всё обошлось, и выпуск новой модификации продолжился.

Легкомоторные самолеты Яковлева широко применялись в гражданской авиации, в войсках, в аэроклубах, их использовали для доставки грузов, воздушного пожарного патрулирования, эвакуации больных и раненых. Эксплуатация Як-12 продолжается даже сейчас, несмотря на проникновение на российский рынок многочисленных легких самолетов иностранного производства.

Катастрофы

Очень много людей, и даже те, которые регулярно пользуются услугами авиаперевозчиков, боятся летать. И регулярные авиакатастрофы способствуют развитию этих фобий. Таким людям бесполезно показывать статистические данные, согласно которым, в автомобильных авариях гибнет гораздо больше, чем в авиакатастрофах. Подобное отношение легко объяснимо, ведь при гибели самолета, даже если они и происходят очень редко, одновременно гибнут десятки людей. Это всегда шок, не только для близких жертв, но и для посторонних людей. По всей видимости, страх объясняется еще и тем, что пассажир ничего не может изменить, от него ничего не зависит, он отдает себя и свою жизнь в руки пилота и бездушной машины.

Итак, рассмотрим статистику потерь авиалайнеров Як-40. Катастрофы и потери самолетов по другим причинам за более чем сорокалетнюю историю данной модели превысили десятипроцентный барьер. Так, с начала эксплуатации было потеряно 117 самолетов. Из них 46 машин разбились по различным причинам, чаще всего из-за ошибок пилотов или авиадиспетчеров. Остальные 71 Як-40 были повреждены по тем или иным причинам, сюда включены и самолеты, уничтоженные во время военных действий в различных горячих точках планеты. Между прочим, последняя подобная машина, которая была потеряна, – это авиалайнер, поврежденный в ходе боя за Донецкий аэропорт 26 мая 2014 года.

Самолёты

В конструкторское бюро, которым руководил 70 лет Александр Сергеевич Яковлев, разработал более 200 воздушных судов и их модификаций. Наиболее известными из них являются:

1. Самолёты из линейки АИР — первая разработка конструктора Яковлева, названная в честь Алексея Ивановича Рыкова. После расстрела известного наркома аббревиатуру стали произносить как английское слово, означающее воздух. Всего с 1927 по 1940 гг. было разработано 20 модификаций этого судна. АИР-1 был построен в единственном экземпляре. Но через 50 лет после первого полёта была изготовлена его копия, которая в настоящее время находится в московском музее техники в районе усадьбы Архангельское. Первым серийным судном этой линейки стала модель АИР-6, который использовался в качестве воздушного автомобиля, связывающего отдалённые районы страны с областными центрами.
2. УТ-1 и УТ-2 — самолёты, используемые для обучения и тренировочных полётов советских лётчиков. УТ-1, разработанный на базе модели АИР-16, использовался в годы войны в качестве лёгкого штурмовика. Суда, на которые были установлены пулемёты и подвесы, рассчитанные на 4 бомбы, сыграли большую роль в борьбе с фашистами на южном театре военных действий. Обе модификации выпускались с конца 30-х до конца 40-х гг.
3. Первым боевым воздушным судном, разработанным специалистами КБ Яковлева, стал И-26, который в серийном производстве получил название ЯК-1. Лёгкий борт отличался улучшенными показателями скорости и маневренности. Очевидным преимуществом яковлевских истребителей являлось простое производство, которое легко можно переносить в любую деревообрабатывающую мастерскую. Наибольшее распространение «ястребки» получили в 40-е гг. На фронтах Отечественной войны воевали 40000 машин моделей Як-1, 3 и 9.
4. В послевоенные годы одной из самых успешных разработок Яковлева стал ЯК-25, способный патрулировать границы при любых погодных условиях и обнаруживать цели на расстоянии 30 км. Он являлся прототипом для военных воздушных судов, используемых для выполнения различных тактических задач.
5. В 60-е гг. КБ Яковлева начало работу по разработке самолёта с вертикальным взлетом и посадкой. В 1967 г. в Домодедово совершил первый полёт ЯК-36. Через 10 лет на вооружение союзных ВВС поступили усовершенствованные ЯК-38, предназначенные для взлёта с палубы авианосца. В конце 80-х гг. началась разработка сверхзвукового СВВП, но в связи с распадом СССР и отсутствием финансирования проект не был завершён.
6. В 1951 г. конструкторы яковлевского бюро разработали пассажирский вертолет, рассчитанный на 30-40 пассажиров. На момент запуска в серийное производство воздушное судно с обозначением Як-24 являлось самым мощным вертолетом в мире. Его модификации использовались как в военном ведомстве, так и в гражданской авиации. Надёжная машина эксплуатировалась в течение 10 лет, за которые не произошло ни одного крушения с человеческими жертвами.
7. Помимо военных машин, КБ Яковлева занималось разработкой машин для гражданских перевозок. В конце 60-х гг. появился первый советский пассажирский борт, который прошёл международную сертификацию и использовался западноевропейскими авиакомпаниями. Як-40 активно использовался на местных и международных перевозках до начала 80-х гг. На смену ему пришли Як-42. Обе модификации продолжают использоваться отечественным и зарубежными перевозчиками.

Вертолет Як-24

Подготовка специалистов на предприятии Яковлева

Самим Яковлевым проводился подбор сотрудников, что позволило создать единый, хорошо слаженный коллектив. Все работники завода отличались высокой научной базой и стремлением к созданию нового. Сотрудники имели возможность воплотить свои идеи в реальность, хоть иногда они были почти не выполнимы, а за счет слаженного и дружного коллектива была возможность доработать и обсудить все проекты. За счет коллективной работы и творчества и была создана яковлевская школа. Каждый конструктор отличался ответственностью за свои творения и старался сделать свое детище самым лучшим и надежным в эксплуатации.

За многолетнюю работу бюро было подготовлено много выдающихся конструкторов, которые получили мировую славу за свои труды в авиастроении. Также отдел испытателей имел особое уважение со стороны всего коллектива, поскольку их труд был самым опасным и ответственным. Самая первая группа конструкторов, которую собрал сам А.С. Яковлев, подготовила молодое поколение мастеров в различных отраслях авиационного дела.

Качественное изготовление и проектирование самолетов было получено за счет самых новых разработок и внедрения передовых мировых технологий. Для этого был организован целый отдел, основной задачей которого было внедрение новых деталей, агрегатов и вооружения. Данное опытное бюро имело множество партнеров, таких как ЦАГИ, НИИАС, НИАТ и другие передовые институты. Также сотрудники завода привлекались для консультирования на других технических предприятиях авиастроения.

Слаженное и тесное сотрудничество позволяло ОКБ Яковлева получать самые новые разработки для своих силовых установок и электрооборудования. Именно партнеры занимались новыми разработками и их изготовлением, за счет таких симбиотических отношений много предприятий работало как одно целое. Все это позволило получать качественные и конкурентоспособные самолеты с обозначением «Як».

Достижения авиатехники производства ОКБ Яковлева

Все воздушные аппараты, которые были созданы в стенах данного предприятия, смогли завоевать 86 мировых рекордов по разным показателям. Нужно отметить, что регистрация рекордов на мировом уровне в СССР началось только с 1935 года, но даже до этого было достигнуто множество результатов.

Самыми известными и значимыми мировыми рекордами данного бюро стали такие:

• Первым рекордом можно считать перелет из Севастополя в Москву на самолете типа АИР-1 еще в 1927 году. Это было первым самым значимым достижением в советском самолетостроении.
• Со средины октября 1936 года до начала лета 1937 года на легких самолетах Яковлева было установлено сразу 5 рекордов, которые выполнялись как мужчинами, так и женщинами.
• 1949 год принес еще один рекорд по скорости на самолете с использованием легкого поршневого двигателя, что было отмечено международной медалью Луи Блерио.
• Самым известным скоростным рекордом стало достижение аппарата типа Як-11 в 1951 году. Данных показателей скорости не могли достичь в мире на протяжении 24 лет.
• Что касается грузоподъемности, то и здесь творения яковлевцев были отмечены мировыми наградами. Этот рекорд поставил грузовой вертолет марки Як-24.
• Также были установлены рекорды по максимальной высоте подъема и скорости, этого удалось достичь с созданием реактивных самолетов типа Як-30, а также Як-32.
• Гонка вооружений позволила получить в 1955 году рекорд высоты с максимальным грузом на борту. При этом были использованы самолеты РВ, которые смогли побить показатели американского аппарата «Локхид U-2».
• Самые последние мировые рекорды были установлены при использовании машины типа Як-141, которая имеет возможность производить вертикальный взлет и посадку.

Большой ассортимент продукции предприятия Яковлева, а именно 19 различных типов воздушных аппаратов, позволил получить множество самых высоких мировых наград.

Работа конструкторского бюро Яковлева неоднократно была отмечена высокими государственными наградами. Первый орден был получен в 1942 году, это был орден Ленина. Вторым был орден Красного Знамени, он был вручен в 1944 году за разработку и изготовление качественных боевых самолетов. В 1981 году был вручен орден Октябрьской Революции. Кроме всего этого, множество государственных наград было вручено непосредственно самым активным и успешным конструкторам данного предприятия.

• +7
• +7
• +7 доб. 75-32
• +7

Подготовка специалистов на предприятии Яковлева

Самим Яковлевым проводился подбор сотрудников, что позволило создать единый, хорошо слаженный коллектив. Все работники завода отличались высокой научной базой и стремлением к созданию нового. Сотрудники имели возможность воплотить свои идеи в реальность, хоть иногда они были почти не выполнимы, а за счет слаженного и дружного коллектива была возможность доработать и обсудить все проекты. За счет коллективной работы и творчества и была создана яковлевская школа. Каждый конструктор отличался ответственностью за свои творения и старался сделать свое детище самым лучшим и надежным в эксплуатации.

За многолетнюю работу бюро было подготовлено много выдающихся конструкторов, которые получили мировую славу за свои труды в авиастроении. Также отдел испытателей имел особое уважение со стороны всего коллектива, поскольку их труд был самым опасным и ответственным. Самая первая группа конструкторов, которую собрал сам А.С. Яковлев, подготовила молодое поколение мастеров в различных отраслях авиационного дела.

Качественное изготовление и проектирование самолетов было получено за счет самых новых разработок и внедрения передовых мировых технологий. Для этого был организован целый отдел, основной задачей которого было внедрение новых деталей, агрегатов и вооружения. Данное опытное бюро имело множество партнеров, таких как ЦАГИ, НИИАС, НИАТ и другие передовые институты. Также сотрудники завода привлекались для консультирования на других технических предприятиях авиастроения.

Слаженное и тесное сотрудничество позволяло ОКБ Яковлева получать самые новые разработки для своих силовых установок и электрооборудования. Именно партнеры занимались новыми разработками и их изготовлением, за счет таких симбиотических отношений много предприятий работало как одно целое. Все это позволило получать качественные и конкурентоспособные самолеты с обозначением «Як».

Достижения авиатехники производства ОКБ Яковлева

Все воздушные аппараты, которые были созданы в стенах данного предприятия, смогли завоевать 86 мировых рекордов по разным показателям. Нужно отметить, что регистрация рекордов на мировом уровне в СССР началось только с 1935 года, но даже до этого было достигнуто множество результатов.

Самыми известными и значимыми мировыми рекордами данного бюро стали такие:

• Первым рекордом можно считать перелет из Севастополя в Москву на самолете типа АИР-1 еще в 1927 году. Это было первым самым значимым достижением в советском самолетостроении.

• Со средины октября 1936 года до начала лета 1937 года на легких самолетах Яковлева было установлено сразу 5 рекордов, которые выполнялись как мужчинами, так и женщинами.

• 1949 год принес еще один рекорд по скорости на самолете с использованием легкого поршневого двигателя, что было отмечено международной медалью Луи Блерио.

• Самым известным скоростным рекордом стало достижение аппарата типа Як-11 в 1951 году. Данных показателей скорости не могли достичь в мире на протяжении 24 лет.

• Что касается грузоподъемности, то и здесь творения яковлевцев были отмечены мировыми наградами. Этот рекорд поставил грузовой вертолет марки Як-24.

• Также были установлены рекорды по максимальной высоте подъема и скорости, этого удалось достичь с созданием реактивных самолетов типа Як-30, а также Як-32.

• Гонка вооружений позволила получить в 1955 году рекорд высоты с максимальным грузом на борту. При этом были использованы самолеты РВ, которые смогли побить показатели американского аппарата «Локхид U-2».

• Самые последние мировые рекорды были установлены при использовании машины типа Як-141, которая имеет возможность производить вертикальный взлет и посадку.

Большой ассортимент продукции предприятия Яковлева, а именно 19 различных типов воздушных аппаратов, позволил получить множество самых высоких мировых наград.

Работа конструкторского бюро Яковлева неоднократно была отмечена высокими государственными наградами. Первый орден был получен в 1942 году, это был орден Ленина. Вторым был орден Красного Знамени, он был вручен в 1944 году за разработку и изготовление качественных боевых самолетов. В 1981 году был вручен орден Октябрьской Революции. Кроме всего этого, множество государственных наград было вручено непосредственно самым активным и успешным конструкторам данного предприятия.

Эпоха реактивных «Яков»

В послевоенные годы ОКБ одним из первых приступило к созданию реактивных истребителей, имея опыт разработки в годы войны самолетов с жидкостными ракетными двигателям и прямоточными воздушно-реактивными двигателями. Реактивные Як-15, Як-17 и Як-23 были приняты на вооружение ВВС. На самолетах Як-15 впервые был отработан и показан на авиационном параде групповой высший пилотаж.

«Учебную парту» УТ-2 сменили современные Як-18 и Як-11, на которых, как и на их предшественнике, проходили обучение все послевоенные пилоты. Дальнейшим развитием стали созданные в 70-х годах 20 века спортивный одноместный Як-50 и двухместный учебный Як-52.

Продолжая тему создания пассажирских самолетов (АИР-6, АИР-19, Як-6, Як-8, Як-16), в 1965 году ОКБ Яковлева приступает к созданию своего первого реактивного пассажирского самолета – Як-40, ставшего и первым в мире реактивным пассажирским самолетом для местных авиалиний. Новая машина должна была прийти на смену устаревшим винтовым Ли-2, Ил-12 и Ил-14 и, как писал сам Яковлев, «ввести местные воздушные авиалинии в эру реактивной авиации».

Як-40

Дальность полета машины составила 1350 км, а на борт она могла взять от 24 до 32 пассажиров. Як-40 стал одним из самых известных советских пассажирских самолетов. Начиная с 1967 года, он регулярно выставлялся на зарубежных авиасалонах, совершил ряд демонстрационных перелетов по Латинской Америке, Северной Америке, Африке и пользовался популярностью у иностранных заказчиков. Впервые в отечественной авиационной промышленности Як-40 прошел официальную международную сертификацию и массово поставлялся за рубеж. Самолет успешно использовался с 1970 года в авиакомпаниях 19 стран.

Используя полученный при проектировании Як-40 опыт, в ОКБ в 1973 году был создан ближнемагистральный пассажирский самолет Як-42 вместимостью 100-120 пассажиров. В 1980 году самолет вошел в эксплуатацию на регулярных авиалиниях и стал самым экономичным самолетом Аэрофлота. На Як-42 установлено 9 мировых рекордов.


Особенности конструкции самолета Як-3

Нужно отметить, что данная машина изготовлялась только на протяжении двух лет, но за все это время было создано множество модификаций, которые отличались как компоновкой, так и вооружением.

Самолет Як-3 был изготовлен по схеме свободнонесущего моноплана, который оснащен системой убирающегося шасси.

Силовая установка представлена двенадцатицилиндровым двигателем, который развивал мощность в 1250 лошадиных сил. Двигатель приводил в движение трехлопастной винт новой конструкции, который в полете мог менять шаг, данный агрегат обозначался как ВИШ-105СВ. Корпус ферменного типа был изготовлен из стальных труб, которые соединялись сварочным типом, а обшивка машины была изготовлена из дюралюминиевых листов. Кроме металла, большая часть корпуса была изготовлена из деревянных конструкций. Моторама аппарата была изготовлена как единое целое с корпусом самолета. Фонарь пилота был изготовлен в каплевидной форме, что повышало обтекаемость машины. Данный агрегат был оборудован системой аварийного сбрасывания.

Крылья были составлены из двух лонжеронов, на которых была установлена деревянная обшивка. В крыльях между лонжеронами были размещены топливные баки, также здесь был расположен и расходный бак. Конструкторами была предусмотрена система, которая предотвращала утечку топлива из баков при их повреждениях. На крыльях данного аппарата были установлены и посадочные щитки.

Шасси было представлено тремя стойками, которые во время полета убирались в корпус истребителя. На стойках были установлены телескопические масляные амортизаторы, которые эффективно гасили колебания при посадке.

В кабине пилота, кроме стандартного навигационного оборудования и систем управления, был установлен прибор радиосвязи и прибор коллиматорного прицела, система снабжения кислородом. Для ночных вылетов в кабине пилота была установлена подсветка, а снаружи корпуса были бортовые огни. Для снижения заметности аппарата при боевых операциях все самолеты Як-3 имели камуфляжную окраску, а именно днище машины было покрашено в голубой цвет.

• Страна: СССР

• Тип: однодвигательный истребитель

• Экипаж: один пилот

Это второй самолет Яковлева, получивший обозначение Як-3 (первый с этим названием был закрыт осенью 1941 года из-за низкой надежности двигателя и нехватки подходящих материалов для постройки самолета). Этот самолет строился для удовлетворения требований ВВС по созданию маневренного истребителя, с высокими характеристиками на малых высотах. Истребитель обеспечивал советским ВВС господство в воздухе над полем боя — нечто подобное тому, что большую часть времени ВВС Германии имели на Восточном фронте.

Использовавшие доработанный планер самолета Як-1М, оснащенный уменьшенным крылом, прототипы прошли испытания с февраля по октябрь 1943 года, к этому времени малая предсерийная партия этого самолета была запущена в производство на Государственном авиационном заводе (ГАЗ) № 286 в Каменске-Уральском. Самолет Як-3 оставался в производстве до начала 1946 года. К этому времени было выпущено 4848 самолетов.

В 1991 году между ОКБ им. А. С. Яковлева и Музеем летания в Санта-Монике был заключен договор, который предусматривал поставку нескольких вновь построенных на заводе в Оренбурге самолетов Як-ЗУА с использованием чертежей, оснастки, шаблонов и инструмента времен войны, но оснащенных американскими двигателями компании «Эллисон» — отсюда обозначение УА. Небольшое количество двухместных самолетов Як-11 с радиальными двигателями также переделаны в самолеты «Эллисон Як-ЗУА».

Основные данные

Размеры:

• Длина: 8,49 м
• Размах крыла: 9,2 м
• Высота: 2,42 м

Вес:

• Пустого: 2105 кг
• Максимальный взлетный: 2550 кг

Летно-технические характеристики:

• Максимальная скорость: 655 км/ч
• Дальность полета: 900 км

Силовая установка:

«Эллисон» 2L Мощность: 1240 л. с. (925,04 кВт)

Дата первого полета:

28 февраля 1943 года (исходный) и июль 1993 года (самолет Як-ЗУА)

Сохранившиеся годными к полетам модификации:

Як-ЗУА (вновь построенные в ОКБ им. А.С. Яковлева) и «Як-ЗУА» (самолеты Як-11, оснащенные двигателем «Эллисон» 2L)

Як-3 характеристики:

Модификация	Як-3
Размах крыла, м	9.20
Длина, м	8.50
Высота, м	2.42
Площадь крыла, м2	14.85
Масса, кг
пустого самолета	2123
нормальная взлетная	2692
Тип двигателя	1 ПД ВК-105ПФ2
Мощность, л.с.	1 х 1240
Максимальная скорость , км/ч
у земли	567
на высоте	646
Практическая дальность, км	648
Скороподъемность, м/мин	1111
Практический потолок, м	10400
Экипаж	1
Вооружение:	одна 20-мм пушка ШВАК, два 12.7-мм пулемета УБС

Дизайн и развитие

Диаграмма подъемной силы Як-38 в режиме вертикального взлета и посадки

Разработанный С. Яковлев ОКБ ОАО , первые рисунки показали сверхзвуковой самолет сильно напоминающий P.1154 Hawker в исследовании в Соединенном Королевстве , но с двумя двигателями R27-300. Сверхзвуковые характеристики повлекли бы за собой множество трудностей при разработке, и было решено сначала разработать относительно простой самолет с ограничением скорости 0,95 Маха . Хотя Як-38 и Як-38М были разработаны на базе Яковлева наземного базирования Як-36 , между самолетами почти не было ничего общего.

Прототип VM-01 был закончен 14 апреля 1970 года. Хотя внешне он был похож на британский Hawker Siddeley Harrier , он имел совершенно иную конфигурацию. Вместе с двигателем с регулируемой тягой в задней части, используемым во время полета, два меньших и менее мощных двигателя были размещены в передней части фюзеляжа и использовались исключительно для взлета и посадки.

Як-38 обладал автоматическим катапультным креслом . Если один из взлетных двигателей отказывает или самолет перекатывается под углом более 60 градусов, пилот автоматически катапультируется из самолета.

Яковлев як-55. фото и видео, история, характеристики самолета

Як-55 был создан во второй половине 70-ых годов двадцатого века в ОКБ Яковлева и воображал собой одноместный пилотажный самолет. Он был рекомендован для обучения и выступлений и тренировки лётчиков на соревнованиях.

История Як-55

Во второй половине 70-ых годов двадцатого века в Киеве проходил чемпионат по высшему пилотажу, что закончился победой советских летчиков на Як-50.

Они показали скоростной пилотаж, применяя разрешенную пилотажную территорию 800х1000х900 м. Зарубежные партнеры выполнили фигуры с малыми радиусами на малых скоростях в ограниченном пространстве.

В то время таковой нескоростной стиль считался более прогрессивным.

В следствии у нас начали разрабатывать более идеальный спортивно-пилотажный самолет, что всецело отвечал бы современным требованиям. Применив более толстый профиль крыла и снизив нагрузку на крыло, возможно было бы добиться нужных черт. Для Як-55 удаленная нагрузка составляла 50 кг/м2.

Конструкторы создали профиль крыла с толщиной 18 процентов (против 9-14 процентов у предшественников).

Як-55 видео

Чтобы получить лучшие показатели при исполнении фигур обратного пилотажа, Як-55 сделан симметричным. Вся аэродинамическая совокупность также была близка к полной симметрии: среднепланное крыло находится по оси вектора тяги мотора, со своей стороны горизонтальное оперение – практически в следе крыла. Что касается вертикального оперения, то оно имеет выступ за нижний обвод фюзеляжа.

Благодаря таковой компоновке техника исполнения фигур стала существенно проще, что разрешило улучшить шпоновые характеристики автомобили.

Из металла была выполнена конструкция Як-55. В отличие от Як-50 она очень сильно несложная. Элерон занимает фактически всю заднюю кромку, крыло выполнено по однолонжеронной схеме.

В корневой части крыла, справа и слева от фюзеляжа, перед лонжероном сделаны 2 геометрических отсека – дополнительный и главный бензобаки.

Крыло, складывающееся из двух отъемных консолей, присоединено к фюзеляжу, что сделан как полумонокок. киль и Стабилизатор двухлонжеронной схемы.

Дабы сделать совокупность несложнее, оперение выполнили неразъемным с фюзеляжем. Як-55 имеет неубирающееся шасси из титанового сплава с рессорами.

Хвостовое колесо управляемое, колеса шасси имеют механические тормоза. Силовая установка представлена двигателем М-14П с винтом В-530ТА-Д35. Масляная совокупность забрана от Як-50.

Топливная совокупность разрешает самолету быть в перевернутом состоянии до трех мин..

Создание Як-55

На смену таким тихоходным автомобилям пришли миниатюрные бипланы и, конечно же, монопланы по типу «Лазер» (Америка). В скоростном стиле начали пилотировать летчики, каковые выступали на «Злин-50Л» (Чехословакия) и КАПах (Франция).

В данных условиях самолет, лишь выпущенный, стал устаревшим. Он имел низкие угловые скорости вращения, а упрочнения на ручки управления через чур громадны.

Но, не обращая внимания на это, у него выяснилось много хороших качеств: на самолете превосходно выполнялись фигуры обратного пилотажа, он без всяких сложностей выходил из различных видов штопора.

Экспертам осталось лишь «вынудить» Як-55 стремительнее вращаться около оси и летать.

Для данной цели было укорочено крыло, снизились демпфирующие удельная нагрузка и свойства. В данном виде Як-55 способен развивать в горизонтальном полете большую скорость до 315 км/час и вращаться более чем 4 радиан в секунду.

Як-55 видео

Перед чемпионатом мира по высшему пилотажу в первой половине 80-ых годов XX века усовершенствованный Як-55 передали сборной СССР, но спортсмены не смогли так скоро готовиться к выступлениям на модернизированном самолете. М. Молчанюк, продолжая опробования, распознал в конструкции недоработки. В следствии в ОКБ Яковлева было создано и спроектировано новое крыло с более узким большим сужением и скоростным профилем.

В первой половине 80-ых годов XX века на первенстве мира Николай Никитюк и Виктор Смолин, выступая на Як-55, стали победителями в отдельных упражнениях.

Было издано постановление о серийном выпуске. Применение Як-55 в спортклубах будет содействовать действенному формированию авиационного спорта у нас.

Як-55 чёрта:

Модификация	Як-55
Размах крыла, м	9.00
Протяженность самолета,м	7.29
Высота самолета,м	2.20
Площадь крыла,м2	12.80
Масса, кг
безлюдного самолета	550
большая взлетная	875
Внутренне горючее, л	120
Тип двигателя	1 ПД М-14П
Мощность, л.с.	1 х 360
Большая скорость, км/ч	450
Практическая дальность, км	495
Длительность полета, ч.мин	2.00
Практический потолок, м	4000
Макс. эксплуатационная нагрузка	9
Экипаж, чел	1

Самолеты

Эффективность и боевое применение: оценка истребителя

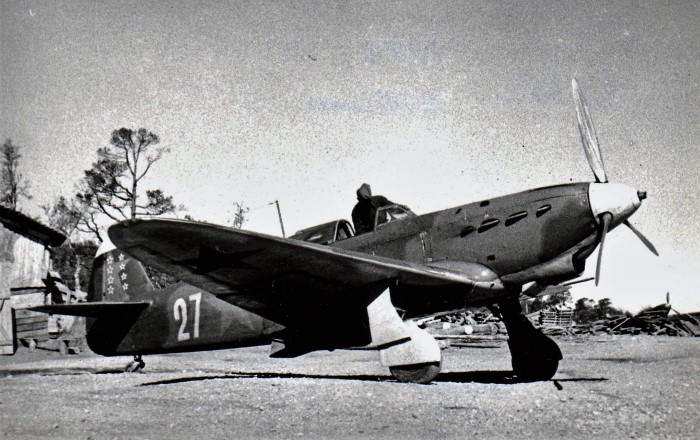

Як-1 вступил в бой с самого первого дня войны. В начале конфликта этот самолет был лучшим истребителем, которым располагала Красная армия.

Одной из главных проблем с Як-1 – также как и со многими другими самолетами советских ВВС – была его слабая освоенность личным составом. Это была новая машина, которая начала появляться в строевых частях всего лишь за несколько месяцев до начала войны. Переучиваться на новый истребитель летчикам пришлось уже во время боевых действий.

Следует отметить, что Як-1 был очень «дружелюбен» к пилоту, прост в управлении, с ним не возникало проблем во время взлета и посадки. После очень строгого и сложного в пилотировании И-16 летать на Як-1 было просто удовольствием. В заключение, которое написали о новой машине летчики-испытатели, было означено, что он «доступен летчику с квалификацией ниже среднего». Однако одно дело просто поднять самолет и посадить его, и совсем другое – противостоять на нем в воздухе немецким пилотам на Bf-109, который по праву называют одним из лучших истребителей Второй мировой.

Проблемой было не только отставание в основных летно-технических характеристиках, но и большое количество «детских» болезней, которые были присущи истребителям Як-1 первых серий. Спешка при введении машины в производство не прошла бесследно. Вот основной список технических проблем, которые были характерны для Як-1:

• Частый перегрев масла и воды при работе силовой установки на номинальной мощности. Выбрызгивание масла через некачественные уплотнения в двигателе. В полете маслом мог быть заляпан весь фюзеляж истребителя, вплоть до его хвоста. Но самой большой проблемой было попадание масла на фонарь кабины, вследствие чего летчик просто ничего не видел. Об этой «особенности» Яка рассказывают практически все летчики, воевавшие на нем.
• Топливо из разных баков вырабатывалось неравномерно.
• Пневмосистема самолета часто давала утечки.
• Нередки были перекосы и заклинивания патронных лент пулеметов.
• Вибрация приводила к самовыворачиванию шурупов корпуса.

Следует сказать несколько слов о проблемах с маслосистемой истребителя. Утечки масла приводили не только к заляпыванию корпуса машины, но и ухудшало работу системы охлаждения мотора. Поэтому пилоту приходилось периодически сбавлять газ и охлаждать двигатель, в реальном бою подобный недостаток самолета мог стоить пилоту жизни. Также следует отметить, что в начале войны Як-1 не имел рации, ее стали устанавливать только в 1942 году.

Постепенно истребитель избавился от большинства своих недостатков, однако, сколько пилотов поплатилось жизнью за решение принять на вооружение недоработанную машину, сказать не может никто.

Если говорить честно, то на протяжении практически всей войны Як-1 уступал своему основному оппоненту Ме-109. Немецкие конструкторы также не сидели сложа руки, «мессеры» постоянно модернизировались и улучшались. Правда, поздние модификации Ме-109 имели значительную массу и уже не могли соперничать с Як-1 в плане маневренности.

Есть и еще один момент: в масштабах таких гигантских конфликтов, каким была Второя мировая, характеристики отдельного самолета (как и другого образца боевой техники) – это не самое главное

Важно уметь быстро восполнять потери в технике и личном составе. В этом отношении СССР переиграл Германии вчистую

Намного выгоднее иметь сотню средних летчиков, чем десяток асов, и дешевый, простой истребитель Як-1 с немного худшими характеристиками, чем дорогой и ресурсоемкий Ме-109. К преимуществам истребителя Як-1 можно смело отнести следующее:

• низкая стоимость и простота в производстве;
• полное соответствие конструкции истребителя технологической базе, имеющейся на тот момент в СССР;
• приемлемые летно-технические характеристики самолета;
• простота в пилотировании и доступность для пилотов военного времени, которых обучали по ускоренной программе;
• значительный модернизационный ресурс;
• неприхотливость в обслуживании и высокая ремонтопригодность;
• широкая колея шасси, что делало возможным использования аэродромов с грунтовым покрытием.

Исходя из всего вышеперечисленного, не удивительно, что Як-1 стал одним из самых массовых истребителей Второй мировой войны.
