Этапы строительства убежища

Metadata

Что такое бомбоубежище первой категории?

Бомбоубежище, в котором продолжительное время будут находиться люди, защищено конструктивно от прямого попадания снаряда гораздо надежнее, чем другие убежища от ядерного взрыва. Это обуславливает их использование по прямому назначению и в условиях современности, хотя развитие промышленности и оружия ушли далеко вперед.

Если сохранились опорные конструкции, в укрытии можно обновить входные ворота и проверить герметичность, тогда перекрытия могут выдержать большие нагрузки, чем предполагалось при проектировании изначально.

Оборудование бомбоубежища в метро

Лондон, Москва или Берлин имеют разветвленную сеть метрополитена, который используется как бомбоубежище в случае военных действий. Станции и тоннели хорошо защищены благодаря толстому слою грунта и надежной облицовочной отделке. Но даже в метро есть ограничения, в частности, прямое попадание бомбы в 500 кг может пробить толщу грунта и обрушить стенки тоннеля.

Метрополитен оборудован не на одном уровне од землей, поэтому для обустройства бомбоубежища используется разная глубина обустройства веток и тоннелей. Самые глубокие станции являются наиболее надежными в случае военных действий или природных катаклизмов.

Оборудование бомбоубежища в подвалах

Часто недостаточно места в условиях плотной городской застройки, чтобы сделать надежное бомбоубежище. Также не всегда имеется нужное количество финансов, чтобы сделать надежное укрытие среди существующих коммуникаций. Поэтому часто бомбоубежище первой категории делается в подвальном помещении жилого дома в несколько этажей.

Если рассматривать это с точки зрения обороны, то такое укрытие от падающей бомбы очень выгодно – множество этажей притормаживает бомбу, которая дойдет до перекрытия в подвале затрудненно и может взорваться на поверхности. К примеру, в подвалах с укрепленным потолком на 80 см из железобетона бомбы в 100 кг не пробивают защиты и уничтожают только наземную часть строения.

При блокаде Ленинграда дома из кирпича с 4-5-этажностью не выдерживали бомбы от 50 кг до 250 кг и разрывались возле первого этажа. Если этажей было 6, то взрыв происходил в районе второго или третьего этажа. Также уничтожались наземные стены из кирпича на расстоянии 25 метров от эпицентра. Если потолки были сделаны из железобетона, то взрыв такой бомбы мог уничтожить только несколько перекрытий, а подвал, при правильном укреплении, оставался цел.

Давление, создаваемое ударной волной, действует на потолок в подвале со сниженными показателями, обычно на 14-22 процента меньше, чем без препятствий в виде этажей.  Это явное достоинство использования старых бомбоубежищ в современности, когда оружие имеет большую мощность.

3) Аварийный выход

Аварийный выход — пожалуй, основной признак убежища под зданием (наравне с вентвытяжками, о них позже), в том числе и под жилым домом.

Для поддомников существует два вида аварийных выходов:

— оголовок с решеткой-жалюзями

— наклонник с дверью и лесенкой (встречается реже), удаленный от здания

Удаление наклонника и вент.оголовка от здания — основной признак того, что перед вами убежище, а не просто подвал.

Как попасть в оголовок — придумаете сами. Что там будет — скорее всего, ржавые скобы, немного (или много) мусора, тесный тоннельчик до подвала, заканчивающийся гермофорточкой (или забутовкой).

Как попасть в наклонник — открыть дверь. За ней будет лесенка, тоже коридор/тоннельчик, в конце — форточка или гермодверь в рост.

2 место – Франция

Альтернативное использование в мирное время

В случае необходимости в качестве убежищ могут быть использованы тоннели (транспортные или пешеходные); гаражи, расположенные в цокольном этаже; коллекторы. И, наоборот, в мирное время заблаговременно возведенные убежища используются для других нужд. В частности, в них можно разместить;

• производственные площадки;
• подсобные помещения;
• ремонтные мастерские;
• склады и торговые точки;
• гаражи;
• спортзалы;
• гардеробные и т. д.

При эксплуатации убежищ по альтернативному назначению необходимо следить за соблюдением всех норм, предусмотренных для помещений такого типа. При возникновении чрезвычайной ситуации убежище должно быть полностью готово к укрытию людей максимум через 12 часов.

Написать сообщение

Как сделать убежища с длительным пребыванием?

Владельцы участков, на которых можно сделать убежище, часто хотят обезопасить свою семью и построить такой бункер, чтобы в нем можно было находиться продолжительное время. К тому же, подобные строения могут защитить не только от урагана или землетрясения, но и от химической или ядерной атаки. В таком случае помещение выбирается большего размера, к нему пристраивается технический отсек в 3 квадратных метра. Внутри устанавливается септик и комната для дизельной подстанции, генератора энергии:

1. в самом начале роется котлован, при этом его размеры должны превышать параметры стен и фундамента постройки;
2. укрепляются стенки ямы (можно использовать обычные бревна или доски – главное, чтобы не осыпался грунт);
3. подготавливается основание – дно выстилается слоем песка ил щебенки на 30 сантиметров;
4. можно повысить прочность основания постройки, сделав армирование с прутами арматуры и вязальной проволоки;
5. залить бетон и подождать две недели до его полного высыхания.

Как только котлован и фундамент готов, приступают к возведению убежища:

• из полнотелого белого кирпича делают стены, кладка на 2,2 метра в половину кирпича;
• кладку можно усилить армирование каждые несколько рядов. Для этого подойдет проволока или сетка из металла;
• обустраивается крыша, причем для перекрытия используется двутавр из металла;
• поверх двутавра кладут металлические листы по 2 см каждый и доски не менее 4 см толщиной;
• укрытие засыпается землей;
• вход делают в виде люка с герметичной системой закрытия;
• обустраивается лестница из дерева, чтобы спуск был удобным и безопасным;
• герметичность двери достигается использование резиновой трубки;
• обустраивается аварийный выход, если основной будет при бедствии завален;
• выполняется гидроизоляция внутри помещения;
• готовится финальная отделка и пропитка полов и стен гидроизолом.

Убежище с длительным пребыванием

Построить подобное укрытие стоит около 100-150 тысяч рублей, при условии, что все работы выполняются своими руками без найма рабочих.

Убежища и их классификация

По защитным свойствам

Убежища подразделяются на четыре класса в зависимости от расчетного избыточного давления во фронте ударной волны ядерного взрыва и кратности ослабления ионизирующего излучения.

Класс убежища	Расчетная величина избыточного давления, DРф, МПа	Коэффициент ослабления воздействия ионизирующих излучений (А)
А-I	0,5	5000
A-II	0,3	3000
А-III	0,2	2000
А-IV	0,1	1000

Убежища должны обеспечивать защиту укрываемых от расчетного воздействия поражающих факторов ядерного оружия и обычных средств поражения (без учета прямого попадания), бактериальных (биологических) средств (БС), отравляющих веществ (ОВ), а также при необходимости от катастрофического затопления, сильнодействующих ядовитых веществ (СДЯВ), радиоактивных продуктов при разрушении ядерных энергоустановок, высоких температур и продуктов горения при пожарах.

Классификация защитных сооружений ГО

Все убежища (кроме убежищ, расположенных в пределах границ проектной застройки АЭС) должны обеспечивать защиту укрываемых от воздействия избыточного давления во фронте воздушной ударной волны DР_ф =100 кПа (1 кгс/см2) и иметь степень ослабления проникающей радиации (А) ограждающими конструкциями не менее 1000.

Системы жизнеобеспечения убежищ должны обеспечивать непрерывное пребывание в них расчетного количества укрываемых в течение двух суток (за исключением убежищ, размещаемых в зонах возможных сильных разрушений вокруг АЭС).

Воздухоснабжение убежищ, как правило, должно осуществляться по двум режимам: чистой вентиляции (1-й режим) и фильтровентиляции (2-й режим). В убежищах, расположенных в местах возможной опасной загазованности воздуха продуктами горения, в зонах возможного опасного химического заражения веществами, возможных сильных разрушений вокруг АЭС и возможного катастрофического затопления, следует предусматривать режим полной или частичной изоляции с регенерацией внутреннего воздуха (3-й режим).

По срокам возведения

Различают заблаговременно построенные убежища и быстровозводимые убежища с упрощенным оборудованием. Заблаговременно построенные убежища строятся в мирное время по соответствующим планам. Быстровозводимые убежища строятся при возникновении угрозы для восполнения имеющегося к этому времени дефицита защитных сооружений.

По месту расположения

Относительно застройки убежища подразделяются на встроенные (ВУ) и отдельно стоящие (ОС).

Предпочтение должно отдаваться встроенным убежищам, так как они экономичные и обеспечивают возможность более быстрого их заполнения по сигналам гражданской обороны.

Виды временных и простейших укрытий

Иногда могут возникать ситуации, когда человек оказался один в местности, где произошла ЧС или на природе, попав под неблагоприятное воздействие погодных условий (буран, ливень, молния), тогда ему необходимо использовать временное защитное укрытие.

Временные укрытия

По тому, каким способом оно будет изготовляться выделяются:

• Естественные, создаются самой природой. Сюда можно отнести пещеры, гроты, земные углубления, трещины. Они экономят силы и время, но, как правило, есть только в определенных местностях.
• Рукотворные – это те, которые человек создает сам из подручных, имеющихся у него материалов (тент, палатка, веревка, клеенка)
• Комбинированные убежища. Наиболее надежный и лучший вариант. Здесь природный элемент (например, дерево, кустарник) используется как основа для шалаша или укрытия.

К видам временных убежищ, которые можно изготовить самостоятельно и практически при любой ситуации можно отнести сооружения из веток и крупных сплетенных корней деревьев. Для укрытия удобно использовать слегка надломленные ветки и длинные, опускающиеся практически до земли. Однако помните, что во время грозы использовать деревья в качестве убежища запрещается. Это опасно.

При наличии любой водонепроницаемой, плотной ткани (тент, парусина, брезент) и установлении ее под крутым углом можно соорудить довольно хорошее временное укрытие от ливня. Во избежание просачивания воды внутрь вашего сооружения необходимо постараться не прикасаться к внутренней поверхности.

В зимний период наиболее простейшим укрытием от непогоды станут самостоятельно сделанные углубления в снегу или снежные заносы. Однако при очень низких температурах сделать яму будет проблематично, так как снег застывает и приобретает твердость.

Наиболее удобным вариантом временного укрытия является палатка, приобретенная в специализированном магазине. Она представлена в разных вариантах в зависимости от ваших потребностей и погодных условий той местности, куда вы отправляетесь. Ее легко можно переносить с места на место.

Простейшие укрытия	Противорадиационные укрытия	Коллективные средства защиты. Убежища

В ситуации взрыва или поражении отравляющими веществами укрыться можно в любой открытой или перекрытой чем-либо щели. Они обладают достаточно хорошими защитными свойствами. В таком импровизированном укрытии вы убережете себя от ударной волны, осколков, разлетающихся предметов, радиационного и светового излучения. Вероятность получения облучения снижается почти в 2 раза.

В некоторых случаях такие щели могут специально и заблаговременно изготавливаться в местах, обладающих повышенной опасностью заражения. Выбирают для этого участки, не подвергающиеся подтоплению или затоплению в случае сильных дождей или паводков.

Населению следует заранее узнать, где в его населенном пункте расположены убежища. Обычно они располагаются в местах наибольшего скопления людей, где радиус сбора не превышает 500 м.

Похожие вопросы

Противорадиационные укрытия

Противорадиационные укрытия предназначены для защиты людей от внешнего ионизирующего излучения при радиоактивном заражении (загрязнении) местности и попадания радиоактивной пыли в органы дыхания,
на кожу и одежду, а также от светового излучения. Кроме того, при соответствующей прочности конструкций ПРУ могут частично защищать людей от воздействия ударной волны, осколков боеприпасов, стекол, обломков разрушающихся зданий, а также от попадания на кожу и одежду капель отравляющих веществ и аэрозолей бактериальных средств.

Для чего создаются защитные сооружения

По степени защиты противорадиационные укрытия делятся на пять групп:

Группы ПРУ	Коэффициент защиты от ионизирующего излучения, Кз	Давление ударной волны DРф, кгс/м2
П-I	200	0,2
П-II	200	–
П-III	100	0,2
П-IV	100	–
П-V	50	–

ПРУ должны обеспечивать защиту укрываемых от воздействия ионизирующих излучений при радиоактивном заражении (загрязнении) местности и допускать непрерывное пребывание в них расчетного количества укрываемых в течение до двух суток (за исключением ПРУ, размещаемых в зоне возможных слабых разрушений вокруг АЭС).

При расположении ПРУ в зоне возможных слабых разрушений, а также на объектах первой категории, расположенных вне зон возможных сильных разрушений, их ограждающие конструкции должны быть рассчитаны на избыточное давление по фронте воздушной ударной волны DР_ф=20 кПа (0,2 кгс/см2).

ПРУ должны иметь степень ослабления радиации внешнего излучения—коэффициент защиты Кз (кроме ПРУ, размещаемых в районах АЭС), равный:

а) на объектах первой и второй категории по гражданской обороне, расположенных вне зон возможных сильных разрушений, для работающих смен предприятий – 200;

б) в зонах возможного опасного радиоактивного заражения (загрязнения) за границей зон возможных сильных разрушений:

• 200 – для работающих смен некатегорированных предприятий, формирований гражданской обороны и лечебных учреждений, развертываемых
  в военное время;
• 100 – для населения некатегорированных городов, поселков, сельских населенных пунктов и эвакуируемого населения;

в) в зонах возможного сильного радиоактивного заражения (загрязнения):

• 100 – для работающих смен некатегорированных предприятий и лечебных учреждений, развертываемых в военное время;
• 50 – для населения некатегорированных городов, поселков, сельских населенных пунктов и эвакуируемого населения;

г) за пределами зон возможного сильного радиоактивного заражения (загрязнения):

• 20 – для работающих смен некатегорированных предприятий и лечебных учреждений, развертываемых в военное время;
• 10 – для населения некатегорированных городов, поселков, сельских населенных пунктов и эвакуируемого населения.

По месту расположения относительно застройки и по времени возведения противорадиационные укрытия подразделяются аналогично убежищам.

Укрытие в лесу своими руками: виды убежищ

Временные укрытия, сооружаемые в лесу своими руками, можно разделить на несколько видов, относительно их назначения и способа постройки.

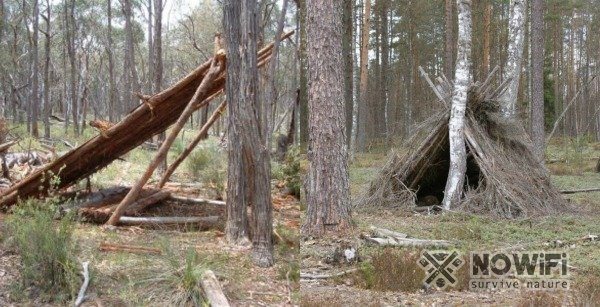

Рисунок 6. Укрытие открытого (слева) и закрытого (справа) типа

Убежища бывают открытого и закрытого типа (Рисунок 6). Закрытые сооружения являются защищенными от животных и атмосферных осадков. К ним можно отнести все типы закрытых шалашей (вигвам, двускатный шалаш), землянки, избы, иглу из снега. Они являются более надежными и безопасными, чем открытые, однако необходимы инструменты, время и помощь напарников, чтобы их построить.

К открытому типу убежищ относятся навесы, односкатные шалаши, гамаки и лежанки-настилы. Их постройка занимает куда меньше времени, и не требует наличия инструментов, однако, их лучше использовать только в теплое время года.

Также, временные укрытия можно поделить на «групповые» и «индивидуальные», в зависимости от количества человек, располагающихся в них.

Назначение самостоятельно возведенных лесных построек также может быть разным, в зависимости от климатических условий: защита от холода, осадков, солнечных лучей, ветра.

В зависимости от срока эксплуатации, убежища можно разделить на: однодневные (одна ночевка или краткое укрытие от непогоды), временные (Рисунок 7), и длительные (на сезон).

Рисунок 7. Временное (слева) и длительное (справа) укрытие

В зависимости от, подручных материалов, использованных при строительстве своими руками, постройки можно разделить на снежные, земляные, каркасные (с использованием ткани или веток), в некоторых случаях еще каменные и деревянные, их строят при наличии материалов и специально подготовки.

Отзывы

Что такое убежище и для чего оно нужно?

Это понятно из названия: в убежищах подразумевается пребывание личного состава (т.е. людей) во время определенных угроз, таких как агрессивные народные волнения, обстрел, бомбёжка, использование врагом ядерного или химического оружия, а также землетрясения или стихийные бедствия.

Строились убежища в 20-м веке, строятся и сейчас.

Люди попадают в убежище через пригодные для этого входы, через них же они покидают убежище после сигнала отмены угрозы. Как можно догадаться, бомбёжка подразумевает разрушения, соответственно вход в убежище может оказаться завален обломками каких-либо зданий и построек в непосредственной близости. Отсюда правило первое и основное:

Использованная литература и источники

История бомбоубежищ

Укрытия в городах появились еще в глубокой древности. Они служили для защиты населения от огня баллист, катапульт и других аналогичных механизмов, которые использовались во время осад и штурмов.

Настоящая «революция» произошла во время Первой мировой войны, после появления авиации, отравляющих газов и дальнобойной артиллерии. Уже в начале конфликта немцы стали использовать дирижабли для бомбардировок Лондона и других английских городов.

Тогда же появились первые бомбоубежища. Поначалу их оборудовали в подвалах, погребах. Они не могли защитить от прямого попадания бомбы серьезного калибра, но спасали от осколков и разлетающихся обломков.

Так выглядели наземные башни-бомбоубежища в Германии. Их строили в середине 30-х годов.

Примерно в это же время появились первые бункеры для руководства государств. Это были капитальные строения с отличной защитой, оборудованные системами жизнеобеспечения, связью.

В начале 30-х годов была разработана «концепция Дуэ», которая предусматривала масштабные воздушные удары по крупным городам неприятеля. Ее создатель итальянский военный теоретик Джулио Дуэ считал, что таким образом можно посеять панику среди населения противника и подорвать его экономический потенциал.

Было очевидно, что следующий конфликт станет настоящей «войной против городов». Поэтому европейские страны занялись активным строительством бомбоубежищ, особенно много внимания этому уделяли в СССР, Германии и Англии.

В Москве первое бомбоубежище было построено под знаменитым Домом на Набережной.

В качестве бомбоубежищ часто использовалось городское метро. Например, Московский метрополитен изначально проектировался с учетом его использования для укрытия населения от авианалетов.

Немцы прятали под землей не только гражданское население и свое руководство, но и целые промышленные комплексы.

Во время войны метро Москвы превратилось в большое бомбоубежище.

Появление ядерного оружия выдвинуло к объектам гражданской обороны новые требования. Для защиты от радиации на дверях бомбоубежищ стали устанавливать гермозатворы, добавлять в систему вентиляции специальные фильтры, которые улавливали радиоактивную пыль.

На всей территории бывшего СССР остались тысячи заброшенных бомбоубежищ. Некоторые из этих объектов впечатляют своими размерами. Например, под Севастополем есть противоатомный бункер, который был построен для укрытия подводных лодок.

Имеются в России и действующие бомбоубежища, их список можно очень легко найти в интернете, а также посмотреть по карте, где находится ближайшее к вам укрытие.

Старые бомбоубежища времен Холодной войны есть и на Западе. Большинство из них заброшены или используются не по назначения. Однако есть и действующие объекты. К ним, например, относится убежище в горе Шайен. Оно является частью американской системы ПРО.

Большое количество действующих бомбоубежищ есть в Израиле. Их активно строят в Пакистане и Индии – странах, балансирующих на гране войны.

Убежище гражданской обороны VS Vault-Tec

Специальные сооружения для защиты от оружия массового поражения — это настоящее зеркало общества и мировоззрений: узнав как и где были устроены убежища, можно многое понять о людях и идеях того времени.

Элементарный пример: в США было множество индивидуальных и даже персональных укрытий, тогда как в СССР — исключительно совместные и государственные. Не то чтобы советские люди так исключительно развили в себе коллективизм, просто в Союзе построить что-то подобное могло только государство: все оборудование было правительственным и военным, и отдельно взятому гражданину никто бы не продал, к примеру, уникальный радиационный фильтр.

К тому же, многие американцы времен холодной войны уже переселились в сильно растянувшиеся пригороды, и им в принципе было сложно добраться до больших убежищ, так что многие в панике строили собственные, во дворе своего же дома.

И да, это уже было в «Симпсонах».

Убежища испытали на себе эволюцию оружия массового поражения, постоянно подстраиваясь под новые способы убийства гражданских.

Если не считать средневековых крепостей, то все началось с более-менее герметичных газовых убежищ начала XX века. Ко Второй мировой гораздо актуальнее стали бомбоубежища, то есть укрепления, которые позволили бы пережить и мощный удар с воздуха, и последующий пожар, и как-то решить проблему горячего и дымного воздуха с поверхности, который приходилось охлаждать и очищать.

Фактически, бомбоубежище — это уже почти готовое радиационное убежище: оно должно было решать все те же проблемы, но потом добавилась необходимость справляться с радиацией и последующими загрязненными осадками и пылью (тот самый «fallout»).

Начиная с советских времен такие сооружения официально именуются «убежищами гражданской обороны», но часто используются названия «убежище», «бункер», «бомбоубежище». Формально такие названия не верны, но все понимают о чем речь, и мы тоже будем пользоваться ими.

Сколько подобных построек было по стране? Точных сведений найти не удалось, но вот данные по Йошкар-Оле, в которой я имею удовольствие находиться сейчас: по всему городу были выстроены 59 убежищ, половина из которых теоретически может спасти от ядерного удара до сих пор, но большая часть сейчас используется под склады, и в действительности места для спасшихся может просто не хватить. По городу можно встретить надземные части вентиляционных шахт и запасные выходы бомбоубежищ, причем даже на центральных улицах.

От чего именно должно было защищать добротное советское убежище? Вообще, все немного сложнее, чем просто радиация или бомба, и поэтому стены сооружения обязаны уберечь от многих катастроф сразу.

Ядерный взрыв вызывает целый комплекс последствий: взрывная волна чрезвычайно опасна даже на сравнительно большом расстоянии, световая волна — ничуть не лучше, она вызывает ожоги, слепоту и пожары. Затем идет мощное излучение, а после — выпадение радиоактивных осадков и пыли.

Кроме того, фильтры убежища одновременно защищали от бактериологического и химического оружия и должны были охлаждать слишком горячий воздух с поверхности. Последнее — едва ли не самое опасное, что может обрушиться на спасшихся в бункере, американские частные убежища, например, вообще почти не защищали от этого.

Лицензия

Убежище Шпицберген в Норвегии

Укрытие, своего рода Ноев ковчег на острове Шпицберген, предназначен для сохранности семян всей планеты. Ученые полагают, что при катастрофе всепланетного масштаба, растительность Земли останется в бункере виде семян для воспроизведения выжившими. Комплекс бункера расположен внутри горы, при этом там же могут находиться и люди. Работы были закончены в 2006 году силами ООН.

Средства использовались из фонда Норвегии, при этом затрачено было всего 9 млн. долларов. Каждая страна получила определенный отсек на размещение собственной флоры. Вместимость убежища – 4,5 миллиона экземпляров семян.
