Сравнение новейшего ил-96-400м с западными четырехдвигательными пассажирскими самолетами

Характеристики Ил-96-300:

Где применяется пассажирский самолет Ил-96

Ил-96 является дальнемагистральным самолетом, который перевозит пассажиров. Данная модель самолета способна выполнять перелеты на большое расстояние без посадок. Основной задачей данной модели было заменить узкофюзеляжные самолеты, которые были задействованы на рейсах как в пределах страны, так и за границу. До создания новой машины Ил-96 все перевозки пассажиров осуществляли старенькие Ил-62 и Ил-86. Потребность в новой широкофюзеляжной машине росла с каждым годом, поскольку начался активный рост количества пассажиров, которые хотели воспользоваться услугами авиакомпаний. Также самолеты, которые имели широкий фюзеляж, могли предоставить более комфортные условия перелета для клиентов.

Оснащение Ил-96

Топливная эффективность воздушного судна повысилась за счет использования двухконтурных двигателей. Корпус выполнен из новых сплавов и композитных материалов. Это позволило уменьшить показатель основной нагрузки на шасси, а также улучшить аэродинамические характеристики.

В целях безопасности авиасудно оборудовано такими устройствами:

• российским цифровым авиационным комплексом с 6-ю многофункциональными дисплеями;
• ЭДСУ (электродистанционной системой управления);
• современной многофункциональной навигационной системой;
• устройствами спутниковой связи.

Также встроена электроимпульсная противообледенительная система с цикличным действием. Она предназначена для защиты передних кромок крыльев, стабилизаторов и киля.

Особенности и преимущества воздушного судна

Диаметр фюзеляжа самолета Ил-96 не отличается от предшественника. Изменилась только его длина, которая меньше на 5 м. Крылья аэробуса стреловидные с большим удлинением. Они оснащены суперкритическими профилями и вертикальными оконцовками.

Интересный факт! Такие конструктивные особенности позволили увеличить аэродинамические характеристики.

Форма хвостового отсека такая же, что и у Ил-86. Конструкторы увеличили длину вертикального оперения. Это сделано в целях обеспечения безопасности полета в случае отказа одного из двигателей аэробуса.

Шасси установлены на трех опорах, которые оснащены тележкой с четырьмя тормозными колесами.

Примечание. На передней стойке шасси монтированы два не тормозных колеса. Это увеличивает скорость при разгоне самолета на взлетной полосе.

Ил-96, как и его предшественник, оборудован четырьмя турбовентиляторными двигателями ПС-90А. Вмонтирована автоматическая топливная система. При необходимости можно управлять ей в ручном режиме.

Топливо размещается в девяти баках, один из которых находится в центре фюзеляжа. Остальные — в консолях крыла. Расход топлива, а также его остаток контролируется посредством специальных устройств. В конструкции авиалайнера предусмотрены расходные отсеки для каждого двигателя. В них постоянно находится горючее.

Преимущества:

• значительная дальность полета;
• оптимальный показатель максимальной загрузки;
• высокая скорость;
• надежность и безопасность.

Авиалайнер оборудован двумя палубами. На первой размещается багажное отделение. На второй — пассажирский салон.

История создания самолёта Ил 96

С ростом пассажирских перевозок в конце 80-х выросла потребность в новом широкофюзеляжном самолёте.

Самолёт Ил 96

К концу первой половины 70-х годов дальние рейсы выполнялись на самолётах Ил-62, но расширившийся поток пассажиров заставил увеличить количество рейсов, возросла нагрузка на аэропорты и стало очевидно, что Ил-62 как дальнемагистральный самолёт не справляется с возникшими трудностями. Да и комфорт на «Ильюшине» далеко не тот, который предлагал  первый широкофюзеляжный самолёт в мире Boeing 747, эксплуатировавшийся уже с конца 1969 года.

Новая машина создавалась на базе Ил-86, где оставили ту же пассажироёмкость и дальность полёта в 9 тыс. км. У самолёта, получившим обозначение Ил-86Д, увеличили площадь крыла и оснастили двигателями НК-56, от которых впоследствии отказались в пользу пермских моторов ПС-90. Поэтому конструктор машины Новожилов уменьшил длину фюзеляжа, сократил количество пассажирских мест и сделал несколько меньшей площадь крыла.

Ил 96 300 взлёт аэрофлот

Самолёт, названный Ил-96-300, поднялся впервые в воздух 28 сентября 1988 года под руководством командира экипажа Героя Советского Союза С. Близнюка. Эта машина перелетела через Северный полюс в Портленд за 15 часов и совершила беспосадочный полёт Москва – Петропавловск-Камчатский – Москва, преодолев 14800 км.

Описание самолёта Ил 96

Хоть Ил-96 внешне похож на прародителя Ил-86, но отличия всё же заметны. У него низко расположенное крыло суперкритического профиля с размахом 60,1 м2 и уменьшенной стреловидностью. На концах плоскостей расположены винглеты, уменьшающие индуктивное сопротивление.

От Т-образного хвостового оперения на широкофюзеляжном самолёте отказались, но для улучшения путевой устойчивости в случае выхода из строя двигателя, высота киля увеличена на полтора метра. Крыло оснащено механизацией, спереди по всему носку расположены предкрылки, а сзади двухщелевые закрылки. Эти устройства создают необходимую подъёмную силу на больших углах атаки без срыва воздушного потока.

Кабина Ил 96

В планере использованы новые композитные материалы, снизившие вес конструкции и позволившие продлить ресурс. Шасси машины сконструированы по трёхопорной схеме: основные стойки тормозные четырёхколёсные, носовая двухколёсная не тормозная.

Ил-96 оснащён четырьмя двигателями ПС-90А с тягой на взлётном режиме по 16 тыс.кг каждый. Силовые установки располагаются на подкрыльных пилонах по два с каждой стороны фюзеляжа. Особенность двигателей – электронная система управления «Диагноз-90», разрешающая контролировать параметры работы силовой установки, расход топлива и предупреждать возникновение помпажа.

Благодаря пилотажно-навигационному комплексу и электронной системе управления полётом ВСУП-85-4, экипаж Ил-96 состоит из трёх человек (без штурмана). В кабине пилотов находятся дисплеи, отражающие информацию о параметрах полёта и навигационную обстановку, на центральной панели ещё два дисплея с индикацией параметров работы силовых установок. Управление самолётом электродистанционное, трёхканальное.

В отличие от Ил-86 на новом самолёте стоят топливные баки с вдвое увеличенной ёмкостью: по четыре бака в каждой консоли и один внутри фюзеляжа. Система кондиционирования воздуха автоматическая, подающая на каждого пассажира по 25,7 кг/час.

Крыло и хвостовое оперение оборудованы электроимпульсной противообледенительной системой, защищающей их передние кромки. Воздухозаборники двигателей обогреваются горячим воздухом от компрессорной камеры.

Салон Ил 96

Комфортный пассажирский салон вмещает 300 человек, но для конфигурации из двух классов вместимость составляет 235 пассажиров. Нижняя палуба разделена на три отсека, предназначенных для багажа и груза.

Лётные характеристики Ил 96 400

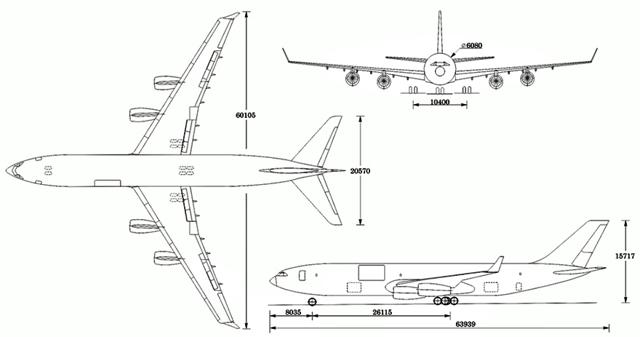

Глубокой модернизацией «Ильюшина» стал Ил-96-400 , ниже приведены характеристики для этой модификации:

• Размах крыла – 60,1 м.
• Площадь крыла – 391,6 м2.
• Длина самолёта – 63, 961 м.
• Взлётный вес максимальный – 265 т.
• Общий вес полезной нагрузки – 58 т.
• Дальность полёта – 10 тыс. км.
• Крейсерская скорость – 870 км/час.
• Крейсерский эшелон – 12 тыс. м.
• Количество пассажиров – 436 чел.
• Силовые установки – ПС-90А1.
• Членов экипажа – 3 чел.

Версии Ил-96

Ил-96-300 — самолет базовой комплектации. Он «поступил на службу» в компанию «Аэрофлот» в 1993 году. Лайнер оснащен мощными отечественными двигателями. Всего было выпущено 20 единиц такой техники.

На его основе был сконструирован Ил-96-300ПУ. Этот аэробус предназначен для перевозки президента РФ. Он не имеет отличий в технических характеристиках от базовой модели. Было выпущено два лайнера этой серии: в 1995 г. для Б. Ельцина и в 2003 г. для В. Путина.

Ил-96-400 представляет собой модернизированный Ил-96-300. Самолет может летать на высоте до 13 000 м. Максимальная загруженность салона составляет 435 пассажиров. Предельная взлетная масса — 270 тонн.

Полезно знать! Самолеты данной модели ни разу не выпускались. С 2009 года на их производство заказов не поступало.

Ил-96-400Т — грузовой вариант лайнера Ил-96-400. Он был создан путем модернизации Ил-96. Летные характеристики остались аналогичными, что и у пассажирского авиасудна.

Были разработаны и другие модели:

1. Ил-96М — первый российский воздушный лайнер, который сконструирован в сотрудничестве с иностранными компаниями. Он имеет удлиненный фюзеляж.
2. Ил-96МД — аэробус с двумя двигателями зарубежного производства. В авиакомпаниях его заменил более функциональный и скоростной Боинг.
3. Ил-96МК — авиасудно, оснащенное четырьмя двигателями НК-92. Их тяга достигает 20 000 кгс.

В 1997 году выпустили грузовой лайнер Ил-96Т. Он участвовал в различных выставках.

Модернизация авиасудна

Впервые Ил-96 был модернизирован в 1993 году. Новая модель получила название Ил-96М. У нее удлинен корпус. Она оснащена американскими двигателями PW-2337. Самолет совершает полеты на расстояния более 12 000 км. В его салоне размещено 435 пассажирских мест.

В 2000 году Ил-96 был снова улучшен. На его базе собран самолет Ил-96-400. У него фюзеляж, как и у Ил-96М. Самолет оснастили турбореактивными двигателями ПС-90А-1. Это повысило его летные и технические характеристики. Он может совершать полеты на высоте около 13 000 м.

В распоряжении авиакомпаний находятся самолеты Ил-96-300 и грузовая модель Ил-96-400Т. Пассажирская версия последнего авиалайнера не востребована в настоящее время. Заказов на ее производство не поступает.

Скидки и полезные ссылки для путешественников

Travelata и Level.Travel – ищите горящие туры со скидками

Современное состояние программы Ил-96

На 1 января 2017 года в эксплуатации находилось 15 самолётов Ил-96. Из них – 4 лайнера в версии Ил-96-300 эксплуатирует кубинская национальная авиакомпания Cubana de Aviacion (один из них находится на хранении), два самолёта Ил-96-400 и 9 Ил-96-300 – в специальном лётном отряде “Россия”. Самолёты используются для перевозки первых лиц (RA-96019, RA-96102). Самолёт Ил-96-300ПУ, бортовой номер RA-96019 – это Борт № 1, Пункт Управления, на котором летает президент страны, борт RA-96102 предназначен для министра обороны.

Самолёт Ил-96-400Т – грузовая модификация Ил-96-300. Длина фюзеляжа самолёта Ил-96-400Т увеличена на 9,35 м по сравнению с базовым самолётом Ил-96-300.

Основное отличие грузового самолёта Ил-96-400Т от его пассажирской версии состоит в том, что пассажирская кабина переоборудована в грузовую с усилением пола кабины и с установкой дополнительных рельсов для крепления напольной механизации, предназначенной для загрузки-разгрузки международных авиационных поддонов и контейнеров. Компоновка грузовой палубы Ил-96-400Т позволяет использовать при размещении груза различные схемы погрузки и средства пакетирования. Максимальная коммерческая нагрузка составляет 92 т.

Регулярных пассажирских перевозок в нашей стране на этом типе ВС не производится. В конце 2013 года руководство Аэрофлота предложило совету директоров компании отказаться от эксплуатации Ил-96, мотивируя своё предложение экономическими соображениями.

30 марта 2014 года лайнер Ил-96-300 авиакомпании «Аэрофлот» с бортовым номером RA-96008, выполнявший рейс из Ташкента, совершил последнюю посадку в аэропорту «Шереметьево». Больше пассажиров регулярных рейсов эти самолёты не перевозили.

В сборочных цехах “Воронежского акционерного самолётостроительного общества” (ВАСО) строятся пять Ил-96 – три Ил-96-400Т и два Ил-96-300, в планах ОАК выпускать по два-три самолёта в год на период до 2023-2025 годов. ОАО АК им. Ильюшина по заданию минобороны ведёт разработку топливозаправщика Ил-96-400ТЗ на базе грузовой модификации Ил‑96–400Т. Это будет “чистый” топливозаправщик с верхним расположением бака, он будет способен передать свыше 65 тонн топлива на удалении до 3,5 тыс. км от своего аэродрома базирования.

Ил-96-300 RA-96023 и Ил-96-400 RA-96102

Компоновки

Как сообщает «Ил», пассажирский салон Ил — 96-400М может выпускаться в трех базовых компоновках: в одноклассном исполнении на 402 места, а также в двухклассном и трехклассном — на 350 и 305 кресел соответственно.

Модернизированное ВС будет оснащено двигателями ПС — 90А1. Это модификация двигателя ПС — 90А для Ил — 96-400/400Т, сертифицированная и эксплуатируемая с 2007 г.  Степень унификации ПС — 90А1 с базовым двигателем ПС — 90А составляет 98%, следует из информации «ОДК-Авиадвигатель».

В «Ил» заявляют, что современное пилотажно-навигационное и радиосвязное оборудование позволит выполнять действующие и перспективные требования международных авиационных властей к системам навигации, наблюдения и связи.

Еще одна отличительная особенность Ил — 96-400М от предыдущих версий ВС — двухчленный, а не трехчленный экипаж.

Крыло и конструкция планера

Крыло Ил-96-300 оснащено сложной и эффективной взлётно-посадочной механизацией, состоящей из предкрылков вдоль всего его размаха, внутреннего двухщелевого и наружного однощелевого закрылков, а также органов поперечного управления: внутренних элеронов и интерцепторов. С целью снижения износа силовых элементов крыла и большей сопротивляемости самолёта болтанке была разработана система демпфирования колебаний крыла, в которой задействованы внешние элероны, работающие в автоматическом режиме, в поперечном управлении самолётом они не участвуют, креном управляют внутренние элероны.

Конструкция силового кессона крыла разработана с использованием монолитно-сборных панелей с более высоким, чем на Ил-86, уровнем расчётных напряжений при обеспечении требуемой прочности, ресурса и живучести. Это достигнуто путём применения в конструкции панелей новых материалов как с повышенными характеристиками вязкости разрушений, малоцикловой усталости, с низкими скоростями роста трещин, так и высокопрочных, с повышенной прочностью на разрыв и хорошими усталостными характеристиками.

Для сокращения числа продольных и поперечных стыков, являющихся основным источником усталостных трещин, в конструкции планера самолёта Ил-96-300 применяются длинномерные и широкие полуфабрикаты. Другой особенностью крыла является большой объём применения сотовых конструкций. Из них изготавливаются носовая и хвостовая части крыла, створки отсеков шасси, различные элементы механизации крыла: интерцепторы, элероны, часть закрылков.

С целью снижения лобового сопротивления гондол двигателей, потерь тяги и, в конечном итоге, для уменьшения расхода топлива в крейсерском полёте, гондолы двигателей Ил-96-300 имеют плавные, а не ступенчатые внешние обводы, характерные для гондол двигателей с большой степенью двухконтурности, которые устанавливались до этого на отечественных и зарубежных самолётах. И хотя выигрыш от гондол такой формы сравнительно невелик, он выражается весьма существенной экономией топлива при выполнении дальних полётов.

Фюзеляж Ил-96-300 такого же диаметра, что и у Ил-86 – 6,08 м. Однако конструкция фюзеляжа существенно изменена для повышения его надёжности, обеспечения безопасности при повреждении, уменьшения скорости роста трещин, обеспечения заданного ресурса, снижения массы и улучшения качества наружной поверхности.

Уменьшение длины фюзеляжа привело к сокращению пассажировместимости. Различная компоновка пассажирского салона предусматривает вместимость от 235 до 300 человек. Стандартная компоновка эконом-класса позволяет разместить в двух салонах 300 кресел: в первом — 66 и во втором — 234 кресла с шагом 870 мм по девять в ряд с двумя проходами шириной 550 мм. Компоновка на 235 мест предусматривает трёхклассный салон: в первом классе — 22 кресла с шагом 1020 мм, в бизнес-классе — 40 кресел и в экономклассе — 173.

Ил-96 вновь выходил на рейсы

В феврале 2017 года начались разговоры о возвращении Ил-96. Данный самолет должен будет заменить множество иностранных авиалайнеров, у которых заканчивается срок службы. Министерство должно было составить график списания иностранных самолетов и предоставить его разработчикам Ил-96.

Конечно, в отечественных авиалайнерах не было ничего плохого, но данный самолет был выпушен уже много лет назад. Из-за этого будет множество проблем, если выпустить на конвейер старую модель самолета, то она сильно будет отставать от уже существующих лайнеров.

Поэтому самолет было принято полностью переделать, На самом деле в авиалайнере Ил-96 останется только его концепция и название, в остальном он уже не будет похож на себя. Также такая необходимость возникла из-за того, что все иностранные авиалайнеры могут тратить значительно меньше топлива на пассажиро-километр. В то время как российские самолеты тратят в 1,5 раза больше. Но эту проблему хотят устранить с помощью новейших экономичных двигателей.

Так что в скором времени российские самолеты смогут противостоять в характеристиках таким авиа гигантам как Боинг и Аэробус.

Технические характеристики
