Основная информация по ГП-25 «Костёр»

Принципиально новый тип оружия предназначался для поражения живой силы противника. При этом устройство ГП-25 позволяло произвести выстрел гранатой не только по открыто стоящему противнику, но и стрелять по окопам или другим неровностям местности. Солдат, имеющий практику обращения с ГП-25, мог с лёгкостью «достать» противника, укрывшегося за препятствием в виде большого грузового автомобиля или чего-нибудь подходящего по габаритам.

ГП-25 успел поучаствовать в большом количестве боевых конфликтов во всех уголках земного шара. Первые выстрелы в боевой обстановке были произведены из ГП-25 во время Афганской войны. Данный конфликт показал, что новая система чрезвычайно надёжна, эффективна и проста в обслуживании и разборке. В дальнейшем подствольные гранатомёты использовались в Чечне и других горячих точках планеты. В настоящее время ГП-25 применялся во время конфликта в Сирии.

ГП-25 «Костёр» был принят на вооружение в далёком 1878 году. По состоянию на 2020 год, подствольный гранатомёт по-прежнему находится на вооружении российской армии. Кроме того, он принят на вооружение армий Украины, Беларуси и Болгарии. Продолжает производиться до сих пор.

Описание конструкции[править]

Гранатомёт ГП-25 конструктивно состоит из трех частей: стального ствола с кронштейном и прицелом, казённика и ударно-спускового механизма, собранного в отдельном корпусе. Для переноски в походном положении гранатомёт разбирается на две части: одну составляет ствол, другую — собранные вместе казённик и корпус ударно-спускового механизма. Ствол имеет длину 205 мм (около 5 калибров гранатомёта), в его канале сделано 12 винтовых нарезов правого вращения. Выстрел, вложенный в ствол, удерживается в нем подпружиненным фиксатором.

При необходимости выстрел можно извлечь из ствола с помощью экстрактора — особого стержня с клавишей под палец. Кронштейн с ограждением служит для крепления гранатомета на оружии — он устанавливается на цевье автомата, а его защелка фиксирует положение ГП-25 под стволом. Впереди кронштейн имеет пружинный амортизатор.

Ударно-спусковой механизм — самовзводный, куркового типа. При нажатии на прямолинейно движущийся спуск тот своим зацепом оттягивает назад курок, сжимая боевую пружину. При дальнейшем отводе спуска назад курок срывается с зацепа. Поворачиваясь, он посылает вперед шарнирно связанный с ним ударник, разбивающий капсюль выстрела. С левой стороны корпуса расположен флажок предохранителя на два положения, специальная система рычагов блокирует курок при неправильном присоединении ГП-25 к автомату. Для удобства стрельбы к корпусу ударно-спускового механизма крепится пластиковая пустотелая пистолетная рукоятка.

Прицельные приспособления рассчитаны на стрельбу прямой или полупрямой наводкой. Они установлены на левой стенке кронштейна, здесь же нанесена дистанционная шкала в виде дуги с делениями. Для прямой наводки служат откидной целик и подвижная мушка. При установке прицела на дальность особый кулачок несколько смещает корпус мушки в сторону: таким образом вводится поправка на деривацию гранаты. Полупрямая наводка осуществляется: по направлению — с помощью целика и мушки, по дальности — с помощью дистанционной шкалы и отвеса, подвешенного на оси прицела (метод «квадранта»). Полупрямая наводка производится при навесной стрельбе. Максимальная прицельная дальность как настильной, так и навесной стрельбы составляет 400 м, минимальная дальность навесной стрельбы — 150-200 м. На дальности 400 м срединные отклонения точек попадания гранат составляют: по дальности — 6,6 м, по фронту — 3 м.

Сравнение с аналогамиправить

В 1978 году были проведены сравнительные испытания гранатомёта ГП-25 с выстрелом ВОГ-25 и 40-мм подствольного гранатомёта M203, установленного на винтовке M16A1, с выстрелом M406. Испытания показали значительное преимущество отечественного гранатомёта и выстрела к нему перед аналогичной системой производства США. Выстрелы ВОГ-25 и M406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу (лежащие ростовые мишени). При этих испытаниях было выявлено, что частота поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3–4 раза выше чем от разрыва осколочной гранаты выстрела M406.

Разведка — двигатель прогресса

Как в своё время американцы охотились за первыми «калашниковыми», так и советская военная разведка упорно изыскивала любые способы завладеть новейшими образцами вооружения вероятного противника. В условиях войны в Индокитае задача эта технически была не такой уж сложной: G.I. Joe («джи-ай» — солдат, пехотинец (сленг). — Прим. ред.) в комплекте с гранатомётом М16/М203 попадались во вьетнамских джунглях довольно регулярно.

Так что доставка комплекса в СССР была лишь делом времени и упорства. Когда и кто конкретно добыл и доставил новинку в Советский Союз (получив за это ордена и звания) — неизвестно, но генералитет зашевелился и вылез из кабинетов полюбоваться на заморское диво. Судя по всему, презентация удалась.

Поэтому уже в 1970 году с неудачливой тульской «Искры» стряхнули пыль и снова потащили её на Ржевский полигон для сравнительных испытаний. Правда, в роли конкурента выступила отечественная опытная модель под названием ТКБ-0121, сконструированная инженером всё того же ЦКИБа Валерием Телешем. По итогам стрельб ОКГ-40 окончательно отправили в чулан, а вот гранатомёт Телеша заказчикам приглянулся, хоть и требовал серьёзной доделки. Разработку выстрелов поручили московскому ГНПП (Государственному научно-производственному предприятию) «Прибор».

ГП-25 (источник фото)

На этот раз делали не быстро, а максимально добротно. Лишь в 1978 году опытно-конструкторские работы по теме «Костёр» завершились принятием на вооружение Советской армии подствольного гранатомёта ГП-25. И вновь состоялись сравнительные испытания, но на этот раз творению Телеша противостоял уже американец.

Ссылки

Надствольный гранатомет

Основная статья: OICW

В США с начала 2000-х задумались над созданием многозарядного подствольника. Но так как располагать магазин гранатомёта под стволом автомата было неудобно, разработчики вспомнили про систему буллпап, которая и стала основой надствольной конструкции. В результате получился автоматно-гранатометный комплекс весом около 7 кг, способный одновременно вмещать 30 патронов калибра 5,56 в магазин и 5 выстрелов для гранатомета в обойме и 1 в стволе, хотя ношение боеприпасов в стволе крайне опасно. Пока что массовое вооружение войск НАТО подобным оружием не производилось. На практике это оружие применялось крайне мало, производители решают вопросы по устранению недоработок.[источник не указан 111 дней]

Подствольный гранатомет ГП-34

Российской армии в данный момент уделяется особое внимание: увеличилось число контрактников, улучшилось питание солдат, все бытовые вопросы постепенно переложили на аутсорсинговые компании, постоянно разрабатываются новые версии оружия. Несомненная гордость современного вооружения – это, конечно же, гранатомет ГП-34

Этот подствольный гранатомет был разработан на заводе Ижевского машиностроения на основе армейского гранатомета «Обувка». Разработки велись под руководством конструктора Николая Безбородова. Предназначен для установки на автоматы Калашникова (включая новейший АК-12), на АН-90 «Абакан». Чем же он знаменит?

Несомненная гордость современного вооружения – это, конечно же, гранатомет ГП-34. Этот подствольный гранатомет был разработан на заводе Ижевского машиностроения на основе армейского гранатомета «Обувка». Разработки велись под руководством конструктора Николая Безбородова. Предназначен для установки на автоматы Калашникова (включая новейший АК-12), на АН-90 «Абакан». Чем же он знаменит?

Итак, это однозарядный гранатомет, который стреляет сорокамиллиметровыми гранатами. Дальность стрельбы – 100-400 метров, а иногда еще больше. Граната летит по дугообразной траектории и уничтожает силы противника даже в траншеях или за другим укрытием.

Радиус поражения одной гранаты составляет 10 метров. Гранатомет позволяет выпускать до 20 гранат за минуту. Итак, при этом будет зачищена зона около 6 000 квадратный метров, причем осколки будут повсюду.

Итак, а теперь подробности:

Конструкция прицела гранатомета допускает и настильную, и навесную стрельбу.

Кроме того, прицел коллиматорный и позволяет наблюдать за целью обоими глазами.

Возможно использования различных прицелов, в том числе ночных или оптических.

Дальность стрельбы регулируется переключателем режимов, который расположен на прицеле.

Его ствол изготавливается в соответствии с более точными характеристиками, что увеличивает кучность стрельбы.

АК-12 может запускать стволовые и винтовочные гранаты различного производства.

Пусковое устройство может выдерживать до 200 выстрелов. Гранатомет позволяет стрелять из любого положения – сидя, лежа и т. д. его длина – 315 мм. Масса – 1, 4 кг (без патронов, разумеется).

Пусковой контейнер обладает очень высокой прочностью, после выстрела он выбрасывается так же, как стреляная гильза.

Как видите, гранатомет ГП-34 – образец высокоэффективного и массового оружия. Кстати, этот прекрасный гранатомет, увы, поставляется на экспорт.

Именно такие образцы современного вооружения повышают боеспособность российской армии и делают ее сильнее. Но, в конце концов, успешность действий армии – эта характеристика составляется из многих факторов. В зачет идет все: питание солдат, уровень их подготовки, оснащенность оружием и многое, многое другое. Так что позитивные перемены, разумеется, принесут свои результаты.

История появления

Причиной появления подствольных гранатометов и винтовочных гранат была мертвая зона между предельной дистанцией броска ручной гранаты (40-50 метров) и минимальной дистанцией огня минометов (150—200 метров). В результате на этой дистанции у пехоты не было средств для подавления огневых точек противника иначе как ружейно-пулеметным огнём. Наглядным следствием этой проблемы являются подвиги Александра Матросова и Роджера Янга — в обоих случаях бойцы были вынуждены приближаться к позициям противника на дистанцию точного броска гранаты.

Винтовочные гранаты

Основные статьи: Дульный гранатомёт, Винтовочная граната

Первые образцы винтовочных гранат использовались в дульных гранатомётах уже в первую мировую. К примеру, немецкими войсками активно использовался гранатомет Gewehrgranatgerät, который мог устанавливаться на карабин Mauser 98K, штурмовые винтовки Gewehr 43 и StG 44 и на десантную винтовку FG-42. Для отстрела гранат использовались холостые патроны, иногда с увеличенным зарядом пороха.

Солдат Вермахта с установленным на карабине гранатометом Gewehrgranatgerät

Винтовочные гранаты до последнего времени использовались[источник не указан 3263 дня] в ряде стран. Основным их минусом была и остается невозможность штатной стрельбы из оружия без предварительного снятия либо отстрела гранаты. Таким образом, солдат хоть и обладает относительно универсальным оружием, но сильно ограничен в возможности его применения. Главным плюсом винтовочных гранат являются относительно малый вес и отсутствие жестких массо-габаритных ограничений для боеприпасов.

Гранатометы ружейно-пистолетного типа

В связи с вышеуказанным в годы Второй мировой и в послевоенное время начались разработки лёгких гранатомётов для вооружения пехоты наряду со штатным оснащением. Исторически первыми можно считать немецкие разработки боевых боеприпасов для сигнальных пистолетов и переделки сигнальных пистолетов в kampfpistole со специальными прикладами и прицелами. Это является по сути возвращением к идее ручных мортир 17—18 веков. Характерным является большое количество калиберных и надкалиберных гранат, разработанных для данного вида оружия, причём в большинстве образцов возможность стрельбы сигнальными патронами не утрачивалась. В результате весьма распространенное в войсках средство становилось серьёзным многоцелевым штурмовым оружием.

Демонстрация возможности стрельбы надкалиберной гранатой из сигнального пистолета. В связи со значительной массой снаряда и соответственно возросшей отдачей используется плечевой упор.

Аналогичным путём в 1960-е годы пошли и американцы, создав гранатомёт M79. Конструктивно сходный с обычным «переламываемым» охотничьим ружьём, этот гранатомёт выдавался отдельным бойцам подразделения, возлагая на них задачу огневой поддержки. Активно использовавшийся в войне во Вьетнаме, М79 зарекомендовал себя как простое, точное и надёжное оружие. Гранатомёт имел небольшую отдачу и достаточно большую предельную дистанцию огня (350—400 метров).

Тайский солдат с гранатометом M79

Боевое применение М79 продемонстрировало ряд важных недостатков данного оружия. В первую очередь у солдата оставалась необходимость в дополнительном штатном стрелковом оружии — чаще всего использовался пистолет-пулемет, — что при собственном весе незаряженного гранатомёта в 2,7 кг и его габаритах создавало немало сложностей. Во-вторых, стрелок испытывал определённые проблемы с одновременным применением гранатомёта и стрелкового оружия — пусть и в меньшей степени, чем при использовании винтовочных гранат.

В связи с этим в конце 1960-х американская армия заключила контракт с компанией AAI на разработку подствольного гранатомёта для принятой на вооружение штурмовой винтовки М-16. В 1970 году первая партия гранатомётов M203 была отправлена во Вьетнам для проведения войсковых испытаний. По их результатам армия США разместила заказ на большое количество подствольных гранатомётов, который за недостатком производственных мощностей AAI был передан фирме Colt.

Штурмовая винтовка(автомат) М16А2 с установленным подствольным гранатометом M203

Полностью улучшено

SSG 08-A1 2017 года — это не просто модель 2010 года с длинной направляющей Пикатинни. Это усовершенствованная и без того превосходная винтовка для подготовки ее к встроенной оптике, и она добавляет множество настроек без инструментов для лучшей эргономики. Обновления добавляют первоклассные аксессуары и оставляют заштрихованное действие почти нетронутым. Зачем менять то, что было уже лучше?

В 2010 году я прокомментировал, что единственным недостатком предыдущей модели SSG 08 была цена. В 2017 году было выпущено много винтовок, построенных на основе двухсторонних конструкций, которые стоят столько же. Это сделало Steyr более доступным по сравнению. С чрезвычайно точным стволом SSG 08-A1, превосходным SBS и усовершенствованным шасси вы получаете лучшую снайперскую винтовку за конкурентоспособную цену.

Время улучшений!

Всю первую половину ХХ века о такой красивой штуке, как «подствольник» (подствольный гранатомёт), никто особо не задумывался. На вооружении мировых армий состояли: обычные ручные гранаты; винтовочные, вставлявшиеся в дуло штатного оружия; ну и, наконец, наствольные мортирки. Некоторые из них даже позволяли швыряться как раз ручными гранатами, что было довольно удобно. Единственными, кто попытался выпендриться, стали немцы. Во время Второй мировой они соорудили на базе штатного пистолета-ракетницы суровое изделие под названием Kampfpistole.

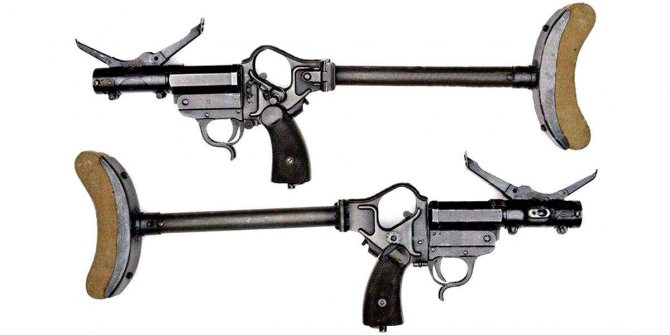

Kampfpistole Z

В 1959 году американские военные запустили программу SPIW (Special Purpose Individual Weapon — «индивидуальное оружие специального назначения». — Прим. ред.). По задумке конструкторов, новейшему вундерваффе полагался специальный интегрированный гранатомёт, располагавшийся под стволом. Сама программа провалилась, но затея с гранатомётом всем понравилась; опять же, в войска только-только пошла винтовка М16. Боеприпас у неё был довольно хилый, а потому военные озаботились вопросом: «Как бы это всё улучшить?».

На вооружении армии к тому времени состоял гранатомёт М79 — эдакое сильно разросшееся охотничье ружьё-переломка.

40-мм гранатомёт М79

Получилась простая, удобная и надёжная машинка. На испытаниях она показала себя просто отлично, так что армия сгоряча даже решила отказаться от 60-мм миномётов в пользу новинки. Правда, солдатики — видимо, из природной вредности — присвоили ей обидное имя Blooper («промах», «досадная ошибка» — (англ.). — Прим. ред.). Но не потому, что мажет, а потому, что при выстреле делает «БЛУП!». Прижилась и кличка Thumper («наглая ложь» (англ.). — Прим. ред.) — поскольку при выстреле также издаёт звук «ТУМП!». Судите сами:

И вот к этой «переломке» спецы из арсенала Пикатинни разработали весьма удачную линейку боеприпасов калибра 40×46 мм самого разного назначения: осколочные, дымовые, осветительные и т. д. Этими гранатами и решили заставить стрелять винтовку М16.

Лучший в мире?

Увы, идеальным оружием «Костёр» всё-таки не стал. По сравнению с американцем у него была выше отдача. Причём, крышка ствольной коробки АК попросту могла отлететь при стрельбе; а в сочетании с узким металлическим прикладом АКС-74 выстрел был способным ненароком травмировать бойца. Именно после этого в комплекте к ГП-25 появились запчасти к «калашниковым»: направляющий стержень возвратной пружины с защёлкой и знаменитая «галоша» — солидная резиновая накладка на приклад.

Автомат АКС-74 с установленным гранатомётом, внизу — принадлежность для ГП-25

После 400 выстрелов рекомендовалось менять автомат, на котором закрепляли изделие — из-за деформации ствольной коробки. Но Советскую армию такими мелочами напугать было сложно: уж чего-чего, а «калашниковых» на складах было много.

Наконец, уже в процессе эксплуатации выяснилось, что при сильном ударе дульной частью автомата о землю граната могла попросту выпасть из гранатомёта. Но тут уж ничего не поделаешь. Согласно воинским уставам, оружие должно переноситься стволом вверх, нечего солдатам расслабляться. Впрочем, в современной версии (ГП-34) этот недостаток устранили.

Однако самое главное в подствольнике не столько пусковое устройство, сколько сама граната. На первый взгляд, американская линейка 40-мм боеприпасов выглядит весьма солидно; в ней есть даже такая экзотика, как выстрел-шпион SPARCS — видеокамера-передатчик с парашютом, которая отстреливается вверх на высоту до 150 метров.

40-мм граната-видеокамера SPARCS

Таких изысков в отечественной номенклатуре не наблюдается, однако ж, она включает в себя как минимум 40 наименований различных выстрелов: осколочные, термобарические, газовые, дымовые, сигнальные, травматические и т. д.

40-мм выстрелы к ГП-25: ВОГ-25, ВОГ-25П «Подкидыш», выстрел «Гвоздь» с ирритантом CS

Похоже, на общем фоне старый добрый ГП-25 и его модификации рядом с американским коллегой выглядят вполне пристойно. Правда, в последнее время армия США томно поглядывает в сторону нового образца — немецкого AG-36 от компании Heckler & Koch под тот же самый 40-мм выстрел.

Время покажет, как наш подствольник поведёт себя в сравнении с надеждой американских военных…

Выстрелы к гранатомету

Основным типом боеприпасов к «Костру» является ВОГ-25, разработанная институтом имени Снегирева в Балашихе. 40-мм заряд без гильзы, с основной частью и вышибным зарядом. 48 грамм взрывчатого вещества обеспечивают существенный урон живой силе противника, даже скрытой за укрытиями.

Всего известно несколько модификаций этого выстрела:

• ВОГ-25ИН, инертная модель, необходимая для обучения, а так же пробы присоединенного ГП-25;
• ВУС-25, учебная модель;
• ВОГ-25П, или «подкидыш», с устройством, обеспечивающим «подпрыгивание» заряда для большего радиуса поражения при разрыве;
• «Гвоздь», для стрельбы слезоточивым газом;
• ВДГ-40 для постановки дымовых завес;
• АСЗ-40 представляющая собой свето-шумовую конструкцию, также как и дымовой вариант не летальна;
• ВОГ-25ПМ, модернизация, вобравшая в себя опыт лучших образцов предыдущих лет;
• несколько новых разработок, связанных с сигнальными огнями и постановкой дымовых завес.

Новые типы боеприпасов продолжают появляться в зависимости от необходимости военных, и в связи с большим спросом хорошо зарекомендовавшего себя дополнения к оружию.

Русско-японская война, гибель крейсера

С началом русско-японской войны «Адмирал Нахимов» под командованием капитана 1-го ранга А. А. Родионова вошёл в состав 2-го броненосного отряда 2-й Тихоокеанской эскадры (командир отряда — контр-адмирал Д. Г. Фелькерзам).

14 мая 1905 года в Цусимском сражении крейсер получил около 20 попаданий снарядами, а ночью в 21:30-22:00 торпедирован в правый борт с носа. По данным экипажа (не подтверждаемым японскими историками) в ходе ночного боя крейсер потопил два (по утверждению Родионова, даже три) миноносца противника залпами кормовой и правой 8″ башен. Ещё как минимум три попадания 8″ снарядов в крейсер «Ивате», нанесших последнему серьёзные повреждения, тоже стоит отнести на счёт комендоров русского броненосного крейсера[источник не указан 3314 дней], что следует из донесения командира кормовой 8-дюймовой башни мичмана Алексея Рождественского, пишущего о стрельбе по данному кораблю и данных о повреждении крейсера 8″ снарядами, отсутствующими на других кораблях русского флота. Возможна ошибка в оценке повреждений (японцы могли спутать близкие по мощи 8″ снаряды «Адмирала Нахимова» и 9″ «Николая I»), поэтому данное утверждение можно отнести к разряду высоковероятностных.

Утром 15 мая полузатопленный корабль продолжал героическое движение кормой вперёд (из-за носовой пробоины и как следствие сильного дифферента) и был окончательно затоплен экипажем лишь при появлении японских кораблей.

В целом, предельно устаревший крейсер проявил себя в тяжелейших условиях Цусимского сражения более чем достойно. Этому способствовали как не зависящие от команды факторы (малое огневое воздействие противника), так и умелые действия экипажа вкупе с удачным расположением противоминной артиллерии.

История подствольного гранатомета «Костер»

С изобретением гранат возник вопрос о простой и эффективной доставке их до противника. Ручные мортирки и бомбарды не были эффективны из-за сильной отдачи или были сложны в использовании из-за веса и размера боеприпасов.

Новую жизнь этому виду оружия дала Первая Мировая война. Позиционная борьба требовала новых видов оружия, способного стрелять мощным зарядом по навесной и прямой траектории.

Разработанные в начале ХХ-го века дульные гранатометы имели множество недостатков. Примкнутый выстрел-тромблон не давал возможности быстро переключиться на огонь обычными боеприпасами, а случайный выстрел не тем видом патронов мог привести к печальным, для стрелка, последствиям.

Используемые образцы не имели достаточно хороших характеристик, чтобы внести серьезный вклад в картину боя или занять достойную нишу в вооружении стран-участниц Второй Мировой.

Во время войны во Вьетнаме американская армия успешно испытала образец подствольного гранатомета – М203. Это оружие, крепящееся к штурмовой винтовке, было полноценным автоматно-гранатометным комплексом, не идеальным, но внесшим свой вклад в успешные действия военных.

Советская разведка сразу узнала о разработках вероятного противника, и перед инженерами была поставлена задача разработки оружия того же класса. КБ «Искра» справилась с задачей к 1978 году. В этот же год его принимают на вооружение.

Однако массовое производство было развернуто лишь в 1980 году, с началом боевых действий в Афганистане и рождении новой тактики боевых действий в горах. Производством занялись тульские оружейники. Модель была подогнана для всех типов автоматов марки АК, использовавшихся советской армией.

В дальнейшем, учитывая опыт войны, «Костер» был модернизирован до ГП-30 «Обувка». И без того простая конструкция была облегчена и упрощена.
