Чем интересно форсирование двигателя ГАЗ 52

Двигатель Газ 52 дорабатывали инженеры и обычные автовладельцы, кто разбирался в устройстве силовых агрегатов. Многие с помощью тюнинга двигателя довели Газ 52 до идеального состояния. Теперь он мог работать в течение длительного времени, не перегреваясь. Для работы коленвала перестали быть страшными разбитые проселочные тропы, резкие спуски и высокие подъемы.

Вообще опытные механики говорят, что двигатель довольно легко модернизироваться самостоятельно в гаражных условиях. К преимуществам Газ 52 относятся:

• простая конструкция;
• низкая цена;
• надежность и долголетие;
• отсутствие сложных узлов типа натяжителей, балансиров, успокоителей и тому подобных.

Собирается и разбирается он также легко. Несмотря на многие плюсы и простоту сборки и разборки, среди автовладельцев движок считался слабым. Так как разогнаться на нем при всех модернизациях можно было максимум до 70 километров в час.

Индийские философские системы

Литература

Конструкция

Преимущество двигателя ГАЗ 53 — это улучшенный потенциал и увеличенный КПД. За основу для изготовления силового агрегата был взят стандартный карбюратор, работа которого требует использования топлива.

Особенность конструкции обновленного мотора — V-образное размещение цилиндров, в которых осуществляется перемещение и обработка топлива. Они установлены в двигателе, и между ними образован небольшой угол, что и делает конструкцию такой интересной. С помощью этого решения производителям удалось улучшить мощность агрегата и получить требуемый крутящий момент. Клапаны устройства расположены в верхней части.

Конструкторы двигателя не остановились на достигнутом и использовали обновленные и улучшенные головки цилиндров, в которых предусмотрена турбулентная камера. Она оборудована выпускным клапаном в форме винта, что и позволило добиться повышения КПД и компрессии устройства.

Дополнительно мотор оснастили особой системой, которая организует повторное использование отработавших газов. Такое решение положительно сказывается на экологических характеристиках двигателя.

Конструкция мотора также включает следующие элементы:

• коробку передач;
• систему смазки;
• систему охлаждения.

Относительно последней стоит сказать, что она работает просто отлично. Жидкость внутри устройства циркулирует по остальным системам машины, что позволяет добиться комфортной эксплуатации автомобиля в любую погоду.

Примечания

1. В СССР прекращён выпуск низкооктанового бензина А-66
2. На легковых автомобилях применяется вакуумный усилитель, связанный с главным тормозным цилиндром, размещается под капотом. Из-за больших размеров усилитель на грузовиках ГАЗ размещается на раме за кабиной, механически с тормозной педалью и с главным тормозным цилиндром не связан.
3. См. фотографию вакуумного усилителя автомобиля ГАЗ-52. Размещён на раме за кабиной водителя.

Одноразовые РПГ «Panzerfaust» («Faustpatron») (Германия до 1945 г.)

Читайте также

Урал-4320 фото

Связь с другими материалами

События

17.06.2017—02.07.2017

Кубок конфедераций 2017

02.09.1812—06.09.1812

Московский пожар (1812)

14.07.1789—09.11.1799

Великая французская революция

Достопримечательности

1493

Красная площадь

1296—1436

Санта-Мария-дель-Фьоре

1 год

Стоунхендж

Города

1830

Астана

Чарск

1949

Абай

ГАЗ 52 технические характеристики: двигатель, расход топлива, габариты

По российским дорогам до сих пор колесят грузовые автомобили, бывшие когда-то гордостью советского автопрома. Одним из них является самосвал ГАЗ 52. Несмотря на то что его выпуск завершился в 1989 году, эта машина не сдает своих позиций. Она является незаменимым помощником сельских жителей и небольших компаний, которым не по карману покупка дорогого грузовика.

Общие сведения о 52 модели

ГАЗ 52 – это двухосный грузовик, отличающийся небольшой грузоподъемностью. В кузове этой модели самосвала можно перевозить грузы весом не более 2,5 тонн. Но этот недостаток не помешал автомобилю несколько десятилетий занимать позиции лидеров автопрома. Именно этот небольшой грузовичок составлял львиную долю автопарка грузовых авто в России и бывших союзных республиках.

По сей день грузовики ГАЗ 52 часто встречаются в тех населенных пунктах, где дорожное покрытие не отличается высоким качеством, либо дороги вовсе отсутствуют. Наряду с низкой стоимостью, грузовики ценятся за надежность, хорошую проходимость и возможность беспроблемной замены деталей.

Конструктивные особенности автомобиля

Кузов самосвалов 52 модели, вне зависимости от их модификации, снабжался задней разгрузкой. Облегчить выгрузку позволял откидной задний борт. Машины снабжались гидроцилиндром и шарнирно-рычажным подъемным устройством, которые отвечали за подъем кузова. Точно такие же механизмы ранее устанавливались на грузовики ГАЗ-93.

Габариты ГАЗ-52

Изначально на автомобиль устанавливался 6-цилиндровый рядный двигатель, изготовленный по типу карбюраторного ГАЗ-11. Двигатель работал на бензине А-72, а в дальнейшем — А-76.

Мотор ГАЗ-52

Автовладельцам он сразу не полюбился, и этому есть несколько причин. Главная заключалась в невозможности развивать скорость более 70 км в час. Самосвал мог ехать и быстрее, но малейшее превышение скорости приводило к выходу из строя силового агрегата.

Именно поэтому в конце прошлого столетия на 52 модель ГАЗ стали устанавливать дизельные двигатели, которые пришлись по душе всем без исключения автовладельцам.

Коробка передач также была позаимствована у более старой модели ГАЗ-51А. Она оснащалась прямозубыми шестернями и не имела синхронизаторов. Но есть модели, оснащаемые короткозубыми шестернями с синхронизаторами на 3 и 4 передачах. Также машина снабжалась гипоидным задним мостом с передаточным числом 6,83.

Характеристики ГАЗ 52

На самосвалы ГАЗ 52 устанавливалась усиленная версия двигателя от 51 модели. Он более мощный, а его поршни выполнялись из высококачественного сплава, состоящего из алюминия и кремния. Другие детали двигателя также были усовершенствованы.

Продольный и поперечный разрезы двигателя ГАЗ-51

В цельнометаллической кабине установлено сиденье-диван, на котором помещаются 2 человека – водитель и пассажир. Лобовое стекло у машины ГАЗ 52 панорамное, обеспечивающее отличный обзор.

Первоначально автомобиль оснащался маленькими круглыми зеркалами. В дальнейшем модель ГАЗ 52 оснастили увеличенными зеркалами овальной формы. Обогрев лобового стекла обеспечивается теплым воздухом, поступающим из системы отопления. Его хватает для того, чтобы стекло быстро оттаяло даже в самые сильные морозы.

Вакуумные очистители стекол, работающие от специального насоса, прекрасно справляются с очисткой лобового стекла, обеспечивая качественный обзор в любую погоду.

На приборной панели размещены датчики, информирующие водителя о состоянии самосвала. Взглянув на них, можно оценить уровень топлива в топливном баке, температуру охлаждающей жидкости, давление масла. Здесь же располагаются спидометр и амперметр. На рулевой колонке расположены переключатели поворота и дальнего света.

В цифрах технические характеристики самосвала ГАЗ 52 выглядят следующим образом.

Характеристики	Показатели
Грузоподъемность	2,5 т
Максимальная масса груженого кузова	2,5 т
Снаряженная масса	2,52 т
Полная масса	5,17 т
Колесная формула	4х2
Количество цилиндров	6
Диаметр цилиндров	82 мм
Ход поршня	110 мм
Тип силового агрегата	карбюраторный
Мощность двигателя	75 л. с.
Объем	3,48 л
Степень сжатия	6,2/6,7
Максимальный крутящий момент	21 кГм
Масса двигателя	306 кг
Объем топливного бака	90 л
Расход топлива	20 л на 100 км

Заключение

Самосвал ГАЗ 52 – это поистине долгожитель. До сих пор можно приобрести автомобиль, который не только на ходу, но и находится в хорошем состоянии. Этот автомобиль является настоящим спасением для людей, которым приходится часто транспортировать грузы.

Правопредшественники «Гепардов»

Описание растения

Экспорт

В 1949 году была разработана модификация ГАЗ-51У, которая предназначалась для отправки за границу, в страны с умеренным климатом. Машина экспортировалась в течение шести лет, с 1949 по 1955 год, небольшими сериями. Затем конструкторское бюро Горьковского автозавода разработало модель ГАЗ-51Ю, адаптированную к эксплуатации в условиях тропического климата. Эта модификация выпускалась в течение почти двадцати лет, с 1956 до 1975 года. Грузовики отправляли в Африку и Азию, где им находили применение на стройках или использовали как обычное транспортное средство для перевозки грузов и скота.

На экспорт также поставлялась модель повышенной грузоподъемности — ГАЗ-51В. Кузов автомобиля вмещал 3,5 тонны. Производство продолжалось с 1957 по 1975 год. Машина оснащалась двигателем мощностью 78 лошадиных сил, задний мост ГАЗ-51 был позаимствован от полноприводного вездехода ГАЗ-63. Применялись шины увеличенного размера — 8,25х20.

Еще одна экспортная модификация — ГАЗ-51ДУ. Это был автомобиль для регионов с умеренным климатом, произведенный на базе самосвального шасси.

В страны с тропическим климатом экспортировался ГАЗ-51ДЮ на самосвальной основе ГАЗ-93АТ.

На экспорт поставлялись также седельные тягачи: ГАЗ-51ПУ предназначался для стран с умеренными климатическими условиями, ГАЗ-51ПЮ — для жарких регионов.

Трансмиссия

Сцепление на «ГАЗ-52» – усиленное, аналогичное с применявшимся на полноприводных «ГАЗ-63». По сравнению с «ГАЗ-51», изменён кожух, нажимные и ведомые диски –увеличенного диаметра, с фрикционными накладками и ступицей ведомого диска, оттяжными рычагами, нажимными пружинами и пластинами крепления дисков. Диаметр ведомого диска, снабжённого демпферными пружинами и гасителями крутильных колебаний, составлял 280 мм против 254 мм у «ГАЗ-51А».

Четырёхступенчатая коробка передач «ГАЗ-52» оснащена синхронизатором инерционного типа на III и IV передачах, предназначенными для облегчения переключения ступеней коробки путём выравнивания скоростей вращения вторичного вала и шестерни включаемой передачи. Бесшумность и долговечность работы КПП достигались за счёт применения косозубых шестерён постоянного зацепления на второй и третьей передачах.

Основной карданный вал, скользящая вилка со шлицевым концом, опора промежуточного карданного вала обеих машин, а также промежуточный карданный вал «ГАЗ-52» полностью соответствовали таким же узлам «ГАЗ-51А», промежуточный вал удлинённого шасси «ГАЗ-52А» (вследствие увеличения колёсной базы) – валу «ГАЗ-53».

Изменение высоты масляного насоса и снижение веса поршней двигателя ГАЗ 52

Нарезание канавок на шатунных вкладышах – не единственное новшество, которое способно улучшить характеристики двигателя внутреннего сгорания.

1. Для повышения давления в смазочной системе также изменяют параметры масляного насоса – увеличивают его габарит по высоте, следуя примеру, так называемых, «двухэтажных насосов», используемых в военной технике (в силовых агрегатах, установленных на БТР-50). Конструкция насоса дополняется добавочными стандартными шестернями. В результате, насос больших размеров обеспечивает давление моторного масла в системе не меньше 6 атмосфер.
2. Чтобы уменьшить вес и снизить силы трения поршней, уменьшают их длину (обрезают «юбки»). Для этого используются не родные поршни, а позаимствованные у машины Москвич-412. Это поможет уменьшить нагрузки на шейки коленчатого вала.

Преимущества, полученные в результате снижения веса поршней:

• стабилизируется работа силового агрегата;
• снижаются шумовые эффекты;
• быстрый набор оборотов;
• снижение расхода топлива.

Твёрдая вера святого Георгия обратила ко Христу многих знатных людей

ГАЗ-52 история фотографии характеристики. Годы выпуска 1961-1992 гг.

Конец 1950-ых и середина 1960-ых годов, были планами руководства на конвейерном заводе по производству трех генераций грузовых машин, которые были унифицированы между собой. В качестве базового, было принято считать новенький автомобиль ГАЗ 52, который стал преемником грузовика ГАЗ-51А, где тоже была формула колес 4х2, а грузоподъемность составляла 2,5 т. Когда создавали автомобиль, то старались учитывать, что главнейшей областью применения грузовика, будет городские перевозки и эксплуатация в сельской местности. Учитывая данные моменты, конструктивные особенности автомобиля должны были обеспечивать неплохую маневренность и довольно хорошую проходимость вместе с плавностью хода, ведь асфальтированные дороги можно было встретить довольно редко.

фотография ГАЗ-52

В создании мало- и среднетоннажных грузовых машинах была необходимость для всей страны, так как в ней шел полноценный процесс восстановления народного хозяйства, которое разрушило военное время, а также требовалось активное строительство жилых городов. Машин, которые могли бы функционировать в городе, просто было очень мало, также не развивались и грузовые перевозки в составе автопоезда. Поэтому конструкторскому составу было поручено разработать проект грузового автомобиля, изначально какие предназначались для транспортировок различных грузов в городе и сельской местности. Были версии ГАЗ 52 самосвал и бортовой автомобиль.
Так, была создана новая модель ГАЗ-52 на платформе ГАЗ-51А, какой производился с 1955-ого года. Немного позже, автомобиль смог успешно заменить прошлое семейство. Новая машина выделялась другой кабиной, дизайнерское решение какой, немного был похоже с американскими грузовыми автомобилями 1950-ых годов. В те года, многие даже не предполагали, что данная конструкция будет востребованная за все это время, а это немного, ни мало — 30 лет.

фотография ГАЗ-52 седельный тягач

Разработанная цельнометаллическая кабина для небольшого грузовика, которая имела капотную компоновку, оснастили улучшенным лобовым стеклом. Если сравнивать с плоскими V-образными стеклами, какие устанавливались на предшественника, то новенькое предоставляло шоферу панорамную обзорность. Кабину делали для пары человек. Новую кабину должны были унифицировать для всех капотных грузовиков Горьковского автомобильного завода, а внешние различия были только в нескольких элементах. Более того, о них могли знать не такое большое количество людей, ведь довольно частенько машину ГАЗ-53 могли перепутать, с каким, к слову говоря, унифицировали большинство важнейших узлов автомобиля, и ГАЗ-52.

фотография ГАЗ-52

Дебютные машины данного семейства были достаточно похожи с выпускаемыми раньше ЗиЛами — подфарники там были расположены снизу, а фары стояли строго над ними. Когда наступил 1975-ый год, руководство компании приняло решение о модернизации внешнего облика кабины, из-за чего подфарники переместились кверху, а внешность радиаторной решетки стала напоминать «улыбку». Уже спустя девять лет, с 1984-ого года, облицовка радиаторной решетки грузовых машин ГАЗ 52 была еще изменена — ее отверстия немного вытянулись, а поворотные лампы сместились по бокам. Имея подобный внешний облик, 52-ые модели производились в конвейерном типе до 1990-ых годов, после чего их сменили рестайлинговые ГАЗ-3307.

фотография ГАЗ-52

фотография ГАЗ-52

Модели дебютных годов производства имели лишь одно единственное круглое зеркало, находившееся слева, какое установили на одинарном кронштейне. Данное крепление нельзя назвать уверенным, так как из-за вибраций, оно становилось слабым, зеркало начинало смещаться и дрожать во время езды. Немного позднее его поменяли на овальный тип, габариты его выросли. Устанавливать стали зеркало уже на 3-ном кронштейне, что уменьшало его вибрацию. Подобное поставили и с правой стороны, что повысило обзорность. Основной цветовой окраской для кабины машин являлось наличие песочного и защитного хаки. В 1960 — 1970-ых годах, вариант цветовой окраски был пополнен «морской волной» и «кофе с молоком».

1978 год позволил выпустить автомобили с голубым цветом кабины. Тот же год ознаменовал наличие штампованных ребер жесткости, по каким большинство автолюбителей и могли различать 52-ую и 53-юю машины. Различались и диски колес для пары автомобилей — резина для 52-ой модели была узковатой и имела 6 вентиляционных отверстий, а у 53-ей было 3 отверстия, и располагались они под углом 120 градусов. Однако, невзирая на небольшие отличия во внешнем облике, главным различием между данными автомобилями являлся силовой агрегат.

Особенности конструкции

Место водителя

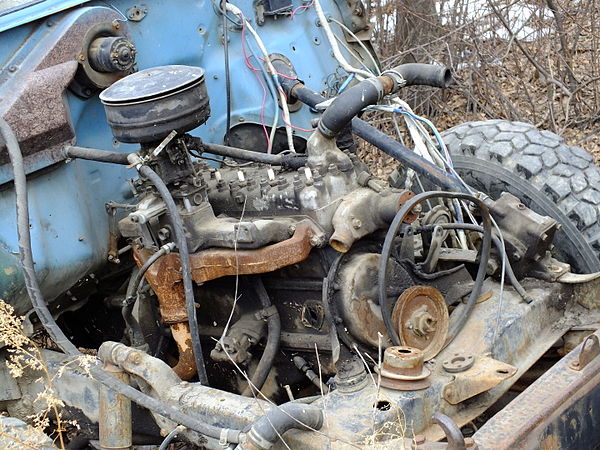

Шестицилиндровый рядный двигатель ГАЗ-52, правая сторона.

Шестицилиндровый рядный двигатель ГАЗ-52, левая сторона. На ГАЗ-52 устанавливалась кабина от ГАЗ-53, что в ряде случаев затрудняет их идентификацию.

Основное отличие

— это рядный шестицилиндровый двигатель, разработанный на базе довоенного карбюраторного двигателя внутреннего сгорания ГАЗ-11, на ГАЗ-53 устанавливался V-образный восьмицилиндровый карбюраторный двигатель ЗМЗ-53.

Также на ГАЗ-52 устанавливались колёса и шины от ГАЗ-51 размером 220—508 (7,50-20 дюймов), колёсные диски с шестью отверстиями. На ГАЗ-53 устанавливались шины несколько бо́льшего размера — 240—508 (8,25-20 дюймов), колёсные диски с шестью отверстиями. Диски взаимозаменяемы.

За 23 года ГАЗ-52 выпускался в нескольких модификациях, при это обычно выделяют две основные группы, заметно отличающиеся друг от друга:

Длиннобазные модификации (1964—1993)

Сюда относятся автомобили ГАЗ-52А (шасси для установки фургонов и цистерн, годы выпуска — 1964—1966), ГАЗ-52-01 (шасси для установки фургонов и цистерн, годы выпуска — 1966—1993) и ГАЗ-52-03 (бортовой, грузоподъёмность — 2,5 т., годы выпуска — 1966—1973).

• Колёсная база у этих модификаций 3700 мм, точно такая же, как и на ГАЗ-53.
• Рама этих автомобилей практически одинаковая.
• Задний мост с разъёмным картером главной передачи, в половинки картера запрессовываются чулки полуосей, как и на ГАЗ-51; главная передача — коническая спиральная с передаточным отношением 6,67. Длиннобазная модификация «52-01» поздних лет выпуска (предположительно после 1978 г.) получила гипоидный мост с неразъёмным картером главной передачи, точно такой же, как и на ГАЗ-53.
• Коробка передач с тремя парами косозубых шестерен постоянного зацепления (шестерни первой и задней передач — прямозубые) имела синхронизатор на третьей и четвертой передаче. Для включения заднего хода необходимо было преодолеть дополнительное усилие пружины, рычаг имел два колена.

Короткобазные модификации (1966—1989)

Основными серийными автомобилями были шасси для самосвалов ГАЗ-52-02 и бортовой грузовик ГАЗ-52-04 (серийно выпускался с 1975 г.)

• Колёсная база 3300 мм, как и на ГАЗ-51.
• Более короткая рама была сделана из лонжеронов с меньшим сечением.
• Задний мост гипоидный, передаточное отношение — 6,83.
• Коробка передач ставилась от ГАЗ-51А, синхронизаторы отсутствовали, все шестерни — прямозубого зацепления. Для включения заднего хода необходимо было поднять «собачку» на рычаге; сам рычаг имел один небольшой изгиб у основания. Также выпускались короткобазные модификации ГАЗ-52 с коробкой передач с синхронизаторами на третьей и четвёртой передаче.

По сравнению с ГАЗ-51 в 52-м и 53-м применено усовершенствованное крепление рессор к раме.

• На ГАЗ-51 и ранних короткобазных ГАЗ-52 коренные листы рессор загибались, образовывая ушко, к раме рессора крепилась через втулки с рессорными пальцами, требовавшими постоянного ухода и смазки. Удлинение рессоры при нагрузке компенсировалось серьгой. В дальнейшем наступила унификация по подвеске на резиновых подушках.
• На длиннобазных модификациях ГАЗ-52 и ГАЗ-53 верхние коренные листы крепились к раме через резиновые подушки, не требовавшие ухода, серьга отсутствовала. Подвеска автомобиля на продольных полуэллиптических рессорах, спереди — телескопические амортизаторы; задняя — с дополнительной рессорой, без амортизаторов.

Ещё одним внешним отличием ГАЗ-52 от ГАЗ-53 является различная ширина радиатора — с шестицилиндровым двигателем ГАЗ-52 устанавливался более узкий радиатор, что хорошо видно через решётку облицовки, если смотреть на автомобиль прямо спереди. На автомобилях ГАЗ-53 с восьмицилиндровыми двигателями радиатор более широкий, визуально занимающий почти весь просвет решётки.
Также отличительным признаком автомобилей семейства ГАЗ-52 от ГАЗ-53 является расположенный с правой стороны автомобиля глушитель, однако известны переделанные варианты выхлопной системы ГАЗ-52 с левосторонним глушителем.
Также необходимо отметить, что хотя кабина на автомобилях 52-го и 53-го семейств одинаковая, имелись некоторые различия в её окраске на заводе — облицовка радиатора на кабинах ГАЗ-52 всегда была одного цвета с кабиной, а на кабинах ГАЗ-53 облицовка была белого цвета, независимо от основного цвета кабины.

Четыре степени

В марте 1856 года император подписал указ о введении 4 степеней Георгиевских крестов. Так, первые две степени изготавливались из золота, а вторые – из серебра. По рисунку кресты отличались лишь словами «1 степ.», «2 степ.» и так далее. Для каждой степени была начата отдельная нумерация. Награждение военного крестом нового уровня происходило последовательно. Были случаи, когда вручаемая степень зависела от уровня проявленной доблести. К примеру, генерал И. Попович-Липовац 30 сентября 1877 года был удостоен награды 4 степени, а 23 октября того же года – Георгиевского креста 1 степени.

C 1856 по 1913 гг. около 7 тысяч солдат были удостоены трех степеней знака отличия кроме первой. А честь быть полным кавалером «солдатского Георгия» (обладателем всех 4 степеней награды) получили порядка двух тысяч военных. Самое большое количество наград было вручено в период русско-японской войны, русско-турецкой войны, Кавказской кампании и среднеазиатских походов.

Кавалеры

Кавалеры Георгиевского креста. Фотография 1915 года

В XIX веке знаком отличия Военного ордена были награждены:

• знаменитая «кавалерист-девица» Н. А. Дурова — № 5723 в 1807 году за спасение жизни офицера в бою под Гутштадтом; в списках кавалеров она значится под именем корнета Александра Александрова.
• За сражение при Денневице в 1813 году получила Георгиевский крест другая женщина по имени София Доротея Фредерика Крюгер, унтер-офицер из прусской бригады Борстелла. София была ранена в бою в плечо и ногу, она также удостоилась прусского Железного креста 2-й ст.
• Будущие декабристы М. И. Муравьев-Апостол и И. Д. Якушкин, сражавшиеся при Бородине в чине подпрапорщика, не дававшем права на офицерскую награду, получили Георгиевские кресты № 16697 и № 16698.

Среди наиболее известных кавалеров солдатского Георгия — известный персонаж времен Первой мировой войны казак Козьма Крючков и герой Гражданской войны Василий Чапаев — три Георгиевских креста (4-й ст. № 463479 — 1915 год; 3-й ст. № 49128; 2-й ст. № 68047 октябрь 1916 года) и Георгиевская медаль (4-й степени № 640150).

Полными кавалерами солдатского Георгиевского креста были советские военачальники: А. И. Еременко, И. В. Тюленев, К. П. Трубников, С. М. Будённый. Причём Будённый получал Георгиевские кресты даже 5 раз: первой награды, Георгиевского креста 4-й степени, Семён Михайлович был лишён по суду за рукоприкладство к старшему по званию, вахмистру. Снова он получил крест 4-й ст. на турецком фронте, в конце 1914 года. Георгиевский крест 3-й ст. был получен в январе 1916 года за участие в атаках под Менделиджем. В марте 1916 года Будённый награждён крестом 2-й степени. В июле 1916 года Будённый получил Георгиевский крест 1-й степени, за то, что с четырьмя товарищами привёл из вылазки в тыл врага 7 турецких солдат.

Из будущих маршалов, нижний чин Родион Малиновский был награждён трижды (из них два раза крестом 3-й степени, про один из которых стало известно уже после его смерти), и по два креста имели унтер-офицер Георгий Жуков и младший унтер-офицер Константин Рокоссовский.

Два креста имел будущий генерал-майор Сидор Ковпак, в годы Великой Отечественной войны — командир Путивльского партизанского отряда и соединения партизанских отрядов Сумской области, впоследствии получившего статус Первой украинской партизанской дивизии.

Известным Георгиевским кавалером стала в годы 1-й мировой войны Мария Бочкарёва. В 1920 году её расстреляли большевики.

Последним Георгиевским кавалером периода Гражданской войны считается 18-летний вахмистр П. В. Жадан, за спасение штаба 2-й конной дивизии генерала Морозова.

Особенности конструкции

Место водителя

Шестицилиндровый рядный двигатель ГАЗ-52, правая сторона.

Шестицилиндровый рядный двигатель ГАЗ-52, левая сторона. На ГАЗ-52 устанавливалась кабина от ГАЗ-53, что в ряде случаев затрудняет их идентификацию.

Основное отличие

— это рядный шестицилиндровый двигатель, разработанный на базе довоенного карбюраторного двигателя внутреннего сгорания ГАЗ-11, на ГАЗ-53 устанавливался V-образный восьмицилиндровый карбюраторный двигатель ЗМЗ-53.

Также на ГАЗ-52 устанавливались колёса и шины от ГАЗ-51 размером 220—508 (7,50-20 дюймов), колёсные диски с шестью отверстиями. На ГАЗ-53 устанавливались шины несколько бо́льшего размера — 240—508 (8,25-20 дюймов), колёсные диски с шестью отверстиями. Диски взаимозаменяемы.

За 23 года ГАЗ-52 выпускался в нескольких модификациях, при это обычно выделяют две основные группы, заметно отличающиеся друг от друга:

Длиннобазные модификации (1964—1993)

Сюда относятся автомобили ГАЗ-52А (шасси для установки фургонов и цистерн, годы выпуска — 1964—1966), ГАЗ-52-01 (шасси для установки фургонов и цистерн, годы выпуска — 1966—1993) и ГАЗ-52-03 (бортовой, грузоподъёмность — 2,5 т., годы выпуска — 1966—1973).

• Колёсная база у этих модификаций 3700 мм, точно такая же, как и на ГАЗ-53.
• Рама этих автомобилей практически одинаковая.
• Задний мост с разъёмным картером главной передачи, в половинки картера запрессовываются чулки полуосей, как и на ГАЗ-51; главная передача — коническая спиральная с передаточным отношением 6,67. Длиннобазная модификация «52-01» поздних лет выпуска (предположительно после 1978 г.) получила гипоидный мост с неразъёмным картером главной передачи, точно такой же, как и на ГАЗ-53.
• Коробка передач с тремя парами косозубых шестерен постоянного зацепления (шестерни первой и задней передач — прямозубые) имела синхронизатор на третьей и четвертой передаче. Для включения заднего хода необходимо было преодолеть дополнительное усилие пружины, рычаг имел два колена.

Короткобазные модификации (1966—1989)

Основными серийными автомобилями были шасси для самосвалов ГАЗ-52-02 и бортовой грузовик ГАЗ-52-04 (серийно выпускался с 1975 г.)

• Колёсная база 3300 мм, как и на ГАЗ-51.
• Более короткая рама была сделана из лонжеронов с меньшим сечением.
• Задний мост гипоидный, передаточное отношение — 6,83.
• Коробка передач ставилась от ГАЗ-51А, синхронизаторы отсутствовали, все шестерни — прямозубого зацепления. Для включения заднего хода необходимо было поднять «собачку» на рычаге; сам рычаг имел один небольшой изгиб у основания. Также выпускались короткобазные модификации ГАЗ-52 с коробкой передач с синхронизаторами на третьей и четвёртой передаче.

По сравнению с ГАЗ-51 в 52-м и 53-м применено усовершенствованное крепление рессор к раме.

• На ГАЗ-51 и ранних короткобазных ГАЗ-52 коренные листы рессор загибались, образовывая ушко, к раме рессора крепилась через втулки с рессорными пальцами, требовавшими постоянного ухода и смазки. Удлинение рессоры при нагрузке компенсировалось серьгой. В дальнейшем наступила унификация по подвеске на резиновых подушках.
• На длиннобазных модификациях ГАЗ-52 и ГАЗ-53 верхние коренные листы крепились к раме через резиновые подушки, не требовавшие ухода, серьга отсутствовала. Подвеска автомобиля на продольных полуэллиптических рессорах, спереди — телескопические амортизаторы; задняя — с дополнительной рессорой, без амортизаторов.

Ещё одним внешним отличием ГАЗ-52 от ГАЗ-53 является различная ширина радиатора — с шестицилиндровым двигателем ГАЗ-52 устанавливался более узкий радиатор, что хорошо видно через решётку облицовки, если смотреть на автомобиль прямо спереди. На автомобилях ГАЗ-53 с восьмицилиндровыми двигателями радиатор более широкий, визуально занимающий почти весь просвет решётки.
Также отличительным признаком автомобилей семейства ГАЗ-52 от ГАЗ-53 является расположенный с правой стороны автомобиля глушитель, однако известны переделанные варианты выхлопной системы ГАЗ-52 с левосторонним глушителем.
Также необходимо отметить, что хотя кабина на автомобилях 52-го и 53-го семейств одинаковая, имелись некоторые различия в её окраске на заводе — облицовка радиатора на кабинах ГАЗ-52 всегда была одного цвета с кабиной, а на кабинах ГАЗ-53 облицовка была белого цвета, независимо от основного цвета кабины.

Размерные параметры

Параметр	ГАЗ-52-03 (длиннобазовый)	ГАЗ-52-04 (короткобазовый)	ГАЗ-53А
Длина автомобиля, мм	6395	5708	6395
Ширина автомобиля, мм	2380	2200	2380
Высота автомобиля, мм	2190	2150	2220
Колёсная база, мм	3700	3300	3700
Ширина колеи спереди, мм	1577	1650	1630
Ширина колеи сзади, мм	1650	1690	1950
Свес, мм	866	866	866
Передний угол свеса	41°	41°	41°
Задний угол свеса	24°	31°	25°
Дорожный просвет спереди, мм	347	335	347
Дорожный просвет сзади, мм	265	245	265
Длина бортовой платформы, мм	3740	3060	3740
Ширина бортовой платформы, мм	2170	2070	2170
Высота борта, мм	543	610	680
Погрузочная высота, мм	1280	1210	1350
Масса полная, кг	5465	5170	7400

Рама, мосты, подвеска и ходовая часть, тормоза

Рама длиннобазных «ГАЗ-52» (с колёсной базой 3700 мм) аналогична раме «ГАЗ-53». На автомобилях с колёсной базой 3300 мм использовались лонжероны с меньшим сечением

Задний мост на «ГАЗ-52» – унифицированный с мостом «ГАЗ-51А», однако, в отличие от данной модели, на нём смонтированы кожухи полуосей с закалкой резьбовых концов. По ходовой части: была внедрена усовершенствованная подвеска с заделкой концов новых рессор безушковой конструкции в резиновые подушки. В результате этого коренные листы разгружались от скручивающих усилий, что увеличивало эффективность работы и срок службы. Одновременно значительно повысилась долговечность кронштейнов рессор, а также уменьшилось количество точек смазки автомобиля, что упростило его техническое обслуживание.

Подвеска грузовика «ГАЗ-52» на продольных полуэллиптических рессорах, спереди –телескопические амортизаторы, задняя – с дополнительной рессорой, без амортизаторов.

Рессоры передней подвески состоят из двенадцати листов (семь верхних листов толщиной 7 мм и пять нижних листов толщиной 6 мм). Эти рессоры, а также кронштейны амортизаторов были унифицированы с соответствующими деталями грузовика «ГАЗ-53». На задней подвеске – десяти-листовые основные рессоры (семь верхних листов толщиной 10 мм и три нижних листа толщиной 9 мм).

Тип рулевого механизма – глобоидальный червяк с трехгребневым роликом. Рулевые тяги трубчатые. Шарниры – нерегулируемой конструкции. Механизм рулевого управления – основа от «ГАЗ-51А», но с доработками и усовершенствованиями. В частности, вал руля и рулевая колонка удлинены.

Как и на «ГАЗ-53», вместо двух одинаковых шаровых пальцев установлены короткий и длинный, а взамен служивших для предохранения отверстий тяги от грязи и пыли резиновых защитных накладок, заключённых в металлические обоймы, введены резинометаллические защитные муфты, полностью облегавшие наконечники тяги и крепившиеся на ней винтами с гайками.

Рабочая тормозная система – одноконтурная, с гидравлическим приводом и барабанными тормозными механизмами на всех колёсах. Усилитель привода – гидровакуумный. Стояночная тормозная система – трансмиссионная, с барабанным тормозным механизмом и механическим приводом.

Термин

Китайское слово 主席 «чжуси» переводится на русский язык как «председатель». До 1982 года на английский язык оно тоже переводилось как «председатель» (англ. chairman), но затем его официальный перевод в названии должности главы КНР был сменён на «Президент КНР» (англ. president). При этом в других контекстах «чжуси» по-прежнему переводится как «chairman», а названия должностей президентов других стран переводятся на китайский как «цзунтун» (кит. 總統, упр. 总统, пиньинь: zǒngtǒng).

Описание

Георгиевский крест IV степени с удостоверением

Знак отличия представляет собой прямой равноконечный крест с расширяющимися концами из серебра с позолотой (для 1 и 2 степеней) и без позолоты (для 3 и 4 степеней). В центре креста — круглый медальон. По краям креста и вокруг медальона — узкий выпуклый рант. На лицевой стороне медальона — рельефное изображение Святого Георгия, обращенного в правую сторону и поражающего копьем змея. На оборотной стороне медальона — рельефный вензель ордена Святого Георгия из переплетенных букв «СГ».

На оборотной стороне креста, на его поперечных концах, нанесен порядковый номер. На нижнем конце креста — надписи: «1-я степ.» или «2-я степ.» или «3-я степ.» или «4-я степ.»
Расстояние между концами креста — 34 мм.

Носится на пятиугольной колодке, обтянутой шелковой, муаровой лентой шириной 24 мм. Для крестов 1 и 3 степеней на колодке помещается бант цветов ордена Святого Георгия.

Вооружение легионеров

Недостатки

Диагностические работы

После разборки, определяется степень износа и пригодность деталей для дальнейшего использования. Каждая составляющая двигателя ГАЗ-52 меряется. Процедура проводится в обязательном порядке, тщательно промеряют группу поршней и коленчатый вал. Мотор визуально осматривается на предмет деформаций, сколов, трещин и других механических повреждений. После, подбираются вытеснители, исходя из промеренных габаритов и веса. В этом процессе главное подобрать поршни исходя из ремонтного размера (82,5-83мм). Если значения выходят за больший показатель, растачивать остов нет смысла, поскольку в ситуации поможет только установка гильз.

Бизнес-класс

Подводим итоги

Несмотря на то, что автомобиль ГАЗ 52 делали для ХХ века, он и сегодня часто применяется в различных отраслях. Да, уровень комфортабельности может не на высоком уровне, и тут нет новейших технических наворотов, однако автомобиль прекрасно справляется с прямыми своими обязанностями.

Он имеет небольшие габаритные показатели, которые позволяют ему функционировать даже в городских условиях как транспорт ЖКХ или в сельском хозяйстве

Причем в последнем раскрываются все его хорошие качества, ведь он не боится плохой дороги, имеет хорошую высоту дорожного просвета, что очень важно

Внутри кабины не идеальные условия, но не стоит забывать, в каких годах создавали данный грузовик и с какими целями – страна строилась, и важно было подымать сельское хозяйство. Для работы ГАЗ-52 прекрасно подойдет, так как ремонтируется он без сложностей, везде довольно простые механизмы, а детали и запчасти можно найти почти на любом автомобильном рынке
