Буратино (рсзо)

↑ Внутри взрыва

Боеприпас объемного взрыва работает по схеме: создание облака «смесь–воздух» – подрыв его. В современных боеприпасах применяют смесь жидкостей (типа пропилнитрата) и легких металлов (типа магния в виде мелкого порошка). Для того чтобы такая смесь была однородной, используют перемешивающие устройства, работающие в момент полета боеприпаса к цели

Важно, чтобы разрывной заряд разрушил оболочку и создал облако, не дав смеси сразу сдетонировать. От обычных ВВ аэрозоль отличает скорость детонации (7000–9000 и 1500–3000 м/с соответственно) и то, что ударная волна хоть и слабее, но затухает медленнее и сохраняется дольше

Поэтому воздействует такой боеприпас на большую плошадь. Теперь о знаменитом «вакуумном» эффекте. Поскольку облако состоит из смеси и воздуха, то в момент подрыва весь кислород в облаке вступает в реакцию. Так как процесс быстрый (доли секунды), то после детонации, когда давление скачком поднимается, следует резкое снижение давления ниже атмосферного примерно на 160 мм ртутного столба. Если человек каким-либо образом выжил после взрыва (в подвале, в блиндаже), то такое резкое снижение давления приводит к гарантированной мучительной смерти – рвутся легкие, лопаются глаза и барабанные перепонки, отбиваются внутренние органы.

Комментировать

Эпилог

Система, несмотря на броню от Т-72, уязвима из-за легкобронированного боекомплекта и маленькой дистанции огня. Повреждение пусковой установки мелкокалиберным вооружением может привести к самопроизвольной детонации или запуску неуправляемых ракет, что чревато большим уроном по своим войскам.

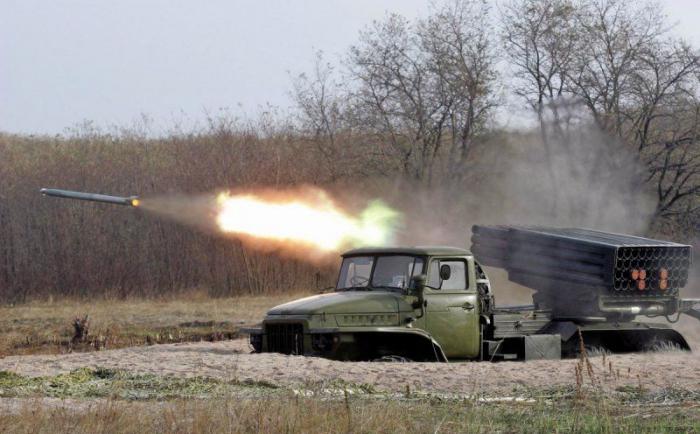

Есть РСЗО Ураган или Град, ведущие стрельбу на дистанцию в разы дальше, но в современных войнах всё чаще применяются небольшие мобильные группы, стремительно передвигающиеся по местности. Вести огонь по ним с дистанции в десятки километров практически бессмысленное занятие.

Буратино действует гораздо быстрее, а результат его применения заметен сразу. За 90 секунд система полностью готова к стрельбе, выстреливая весь боекомплект за 6 секунд при необходимости.

Тяжёлая огнемётная система залпового огня ТОС-1А «Солнцепек»

Тяжёлая огнемётная система залпового огня ТОС-1А «Солнцепек» Разработчик: КБТМ (Россия)

ТОС-1А «Солнцепек» является модификацией ТОС-1 «Буратино» и предназначена для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника, расположенной на открытой местности и в фортификационных сооружениях, осколками, ударной волной, создаваемыми на площади цели при массированном применении неуправляемых реактивных снарядов в термобарическом и дымозажигательном снаряжении.

Экипаж защищён бронёй, автоматической системой пожаротушения, системой герметизации и фильтровентиляционной установкой.

Благодаря применению электроники, наведение и пуск производятся автоматически. Электронный вычислительный комплекс МО.1.01.01.03М2 получает данные с помощь оптического прицела, лазерного дальномера и датчика крена.

Боеприпасы, сначала распыляющие горючее вещество в воздухе, а потом подрывающие получившееся облако, обладают высокой мощностью и выраженными перепадами давления. Применение термобарических снарядов делает систему особенно эффективной в горах. Во время подрыва давление поднимается, после чего резко падает, при этом взрывная волна постоянно отражается от окружающих скал. Также боеприпасы эффективно применяются против укрытого противника, поскольку зона высокого давления, образующаяся после взрыва, проникает в зоны, недоступные осколкам обычных снарядов.

Состав:

• БМ-1 (Объект 634Б) — боевая машина на гусеничном шасси Т-72А;
• ТЗМ-Т — транспортно-заряжающая машина на гусеничном шасси Т-72А.
• НУРС МО.1.01.04 или МО.1.01.04М калибра 220 мм.

Характеристики:

• Двигатель — дизельный В-84МС;
• Мощность двигателя — 840 л.с.
• Масса БМ-1 — 44,3 т.;
• Длина по задним аутригерам — 7240 мм.;
• Ширина по съемным щиткам — 3580 мм.;
• Высота по деталям на крыше качающейся части — 3073 мм.;
• Клиренс по основному днищу — 470 мм.;
• Максимальный угол подъема в гору — 30 град.;
• Максимальный угол крена — 25 град.;
• Ширина преодолеваемого рва — 2,6 м.;
• Высота преодолеваемой стенки — 0,85 м.;
• Глубина брода — 1,2 м.;
• Скорость по шоссе — 60 км/час;
• Запас хода — 550 км.;
• Запас топлива для БМ-1 в ТЗМ-Т — 400 л.
• Экипаж — 3 чел.;
• Оптический прицел — ДА;
• Лазерный перископический дальномер — 1Д14;
• Датчик крена-дифферента — ПБ2.329.04;
• Электронный цифровой вычислительный комплекс — МО.1.01.01.03М2;
• Прицел командира — комбинированный (дневной и ночной) электронно-оптический, бинокулярный, перископический ТКН-ЗА;
• Прибор ориентирования гирополукомпас ГПК-59;
• Пулемёт — РПКС-74;
• Боекомплект пулемета — 1440 патрона;
• Автомат — 2 x АКС-74;
• Боекомплект автоматов — 600 патронов + 5 x гранат РПГ-26;
• Число направляющих НУРС — 24 шт.;
• Время подготовки к стрельбе с походного состояния — 90 сек.;
• Дальность стрельбы — 6000 м.
• Время между одиночными и парными выстрелами — 0,5 сек.;
• Время перезаряжания — 24 мин.;
• Калибр НУРС — 220 мм.;
• Тип НУРС — МО.1.01.04 и МО.1.01.04М;
• Длина НУРС — 3300 мм. МО.1.01.04 и 3700 мм. МО.1.01.04М;
• Вес НУРС — 173 кг. МО.1.01.04 и 217 кг. МО.1.01.04М;
• Бульдозерный отвал — для самоокапывания;
• Термическая дымовая аппаратура — непросматриваемая завеса протяженностью до 400 метров;
• Гранатомёт — 4 x дымовых 902Г с дальностью стрельбы до 100 метров.
• Фильтровентиляционная установка — ГО-27 с прибором радиационной и химической разведки;
• Радиус действия связи — 20 км.;
• Противопожарная система — автоматическая, трехкратного действия.

Эксплуатанты

Плюсы и немало минусов

Кроме химиков, ТОС «Буратино» поступила на вооружение саперов, которые с ее помощью должны уничтожать укрепления хорошо окопавшегося противника. Броня позволяет подогнать установку на дистанцию прямого выстрела, после чего полностью уничтожить опорную точку несколькими ракетами. Отличное танковое шасси дает ей подвижность, сравнимую с маневренностью БТР и БМП.Несмотря на все вышеперечисленное, не стоит считать ТОС «Буратино» каким-то «чудо-оружием». Большие габариты и слабая броня – не самое лучшее сочетание на поле боя. И если экипаж все же защищен сравнительно неплохо, главная опасность – в хаотическом разлете ракет от поражения пусковой установки даже пулей станкового пулемета. Только представьте себе, сколько бед способны натворить три десятка термобарических ракет, разлетевшихся в расположении своих же частей! А потому в той же Чечне «Буратин» выпускали только под прикрытием двух-трех танков. «Сделав дело», вся компания аккуратно отползала в укрытие. Впрочем, труд огнеметчиков на войне никогда не был прост: только сравните человека с огнеметом за спиной, который аккуратно подползает к вражескому ДОТУ с описанной нами системой, и вы поймете, как же много между ними общего!

Огонь, батарея!

Машина БМ-1 представляет собой реактивную систему залпового огня. Она оснащена дизельной силовой установкой В-84МС мощностью 840 л.с. при 2000 об./мин. на шасси Т-72А, поворотной платформой с качающейся частью, в состав которой входит пакет из 24 трубчатых направляющих для реактивных снарядов, электроприводами и системой управления огнем. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибром 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части пусковой установки на цель в горизонтальной и вертикальной плоскостях производится электрогидравлическими приводами с использованием лазерного дальномера и баллистического вычислителя.

В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС автоматическое, длительность полного залпа при парных пусках — 6 секунд, при одиночных — 12 секунд, а время готовности к открытию огня по видимой цели с момента остановки боевой машины — 90 секунд. Экипаж машины состоит из трех человек: водителя-механика, наводчика и командира.

Стрельба ведется неуправляемыми реактивными снарядами калибра 220 мм. Снаряды предназначены для доставки термобарической смеси, приведения ее в действие и создания избыточного давления и теплового поля на площади цели. Снаряд МО.1.01.04 имеет длину 3300 мм и вес 173 кг, а МО.1.01.04М немного длиннее и тяжелее — 3700 мм и 217 кг соответственно. НУРС состоят из головной части термобарического или зажигательного действия, взрывателя и твердотопливного реактивного двигателя.

Система управления огнем включает в себя оптический прицел, лазерный перископический дальномер 1Д14, датчик крена-дифферента ПБ2.329.04 (электрический, маятникового типа) и специализированный электронный цифровой вычислительный комплекс МО.1.01.01.03М2. С помощью лазерного дальномера расстояние до цели определяется с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена и дифферента фиксируется автоматически и учитывается вычислителем.

Вспомогательное вооружение БМ-1: пулемет (боезапас 1440 патронов), автомат (боезапас 300 патронов), три противотанковых гранаты и десять ручных гранат .

Силовой привод наведения пусковой установки в горизонтальной плоскости — электромеханический, в вертикальной плоскости — электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами с дистанционным электрогидравлическим управлением. Командирский прибор ТКН-ЗА — комбинированный (дневной и ночной) электронно-оптический, бинокулярный, перископический. Остальные приборы наблюдения — как призменные, так и телескопические, а прибор ориентирования — гироскопический курсоуказатель гирополукомпас ГПК-59.

БМ-1 оснащена встроенным бульдозерным оборудованием для самоокапывания, четырьмя установками системы пуска дымовых гранат 902 Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей непросматриваемую завесу протяженностью до 400 метров. Система защиты от оружия массового поражения обеспечивает защиту экипажа от отравляющих веществ герметизацией кабины. Фильтровентиляционная установка с прибором радиационной и химической разведки ГО-27 очищают воздух, поступающий в отсек экипажа, от пыли и радиоактивных веществ. Средний радиус действия связи с однотипными радиостанциями — около 20 км. Противопожарная система — автоматическая, трехкратного действия.

По стопам «Буратино»

«Тосочка» представляет собой новое поколение российских огнемётных систем семейства ТОС. Первым комплексом в линейке этих боевых машин стала ТОС-1 «Буратино». Её созданием занималось омское Конструкторское бюро транспортного машиностроения совместно с зеленоградским Научно-исследовательским институтом физических проблем (НИИФП), который разрабатывал бортовую аппаратуру.

• Тяжёлая огнемётная система (ТОС) залпового огня ТОС-1А «Солнцепёк»
• РИА Новости

«Буратино» представляет собой пусковую установку из 30 направляющих труб со снарядами, размещённую на шасси советского основного боевого танка Т-72. Выбор в пользу гусеничной платформы объяснялся большой массой пакета направляющих труб. Немаловажную роль сыграла и относительно небольшая дальность стрельбы (до 4 км). Такое расстояние подразумевало близость позиций противника, что требовало повышенного уровня защиты машины, а значит, и увеличения веса.

Наведение и установку на цель экипаж «Буратино» может осуществлять с помощью прицела и силовых следящих приводов, не покидая при этом ТОС-1.

Кроме того, в комплекс входит транспортно-заряжающая машина на шасси КрАЗ-255Б. Первые опытные образцы ТОС-1 были изготовлены в Омске в 1978—1979 годах.

В 1980 году «Буратино» завершила государственные испытания и была рекомендована для принятия на вооружение. Боевое крещение система получила во время войны в Афганистане.

В 2001 году была разработана обновлённая версия данного комплекса, которая получила название ТОС-1А «Солнцепёк». По сравнению с оригинальной версией, количество снарядов в ней было сокращено до 24, а транспортно-заряжающая машина была переведена на шасси танка Т-72.

ТОС-1А «Солнцепёк», помимо России, стоит также на вооружении ряда иностранных государств, в том числе Сирии. Правительственные войска САР неоднократно успешно задействовали ТОС-1А в боях с террористическими группировками.

По данным Министерства обороны РФ, «Солнцепёк» может вести огонь реактивными снарядами в термобарическом и дымозажигательном снаряжении. Данная установка предназначена для «поджога и разрушения сооружений и зданий, вывода из строя легкобронированной и автомобильной техники противника».

Принцип действия термобарических снарядов заключается в распылении горючего вещества и последующем подрыве полученного газового облака.

По словам военного эксперта Юрия Кнутова, системы ТОС отличаются точностью поражения и огневой мощью, а наличие термобарических боеприпасов позволяет газу попадать в труднодоступные места.

«Благодаря системам ТОС сирийским войскам удавалось уничтожать подземные туннели, пещеры, где скрывались боевики, поэтому такая техника очень востребована», — заявил Кнутов в разговоре с RT.

Также по теме

«Для защиты интересов и рубежей»: какая военная техника впервые примет участие в параде Победы

24 июня на параде Победы по Красной площади впервые пройдут несколько абсолютно новых видов отечественной военной техники, сообщают в…

Последние годы НПО «Сплав» им. А.Н. Ганичева (Тула), известное, в частности, созданием реактивных систем залпового огня «Ураган» и «Смерч», вело разработку новой машины серии ТОС.

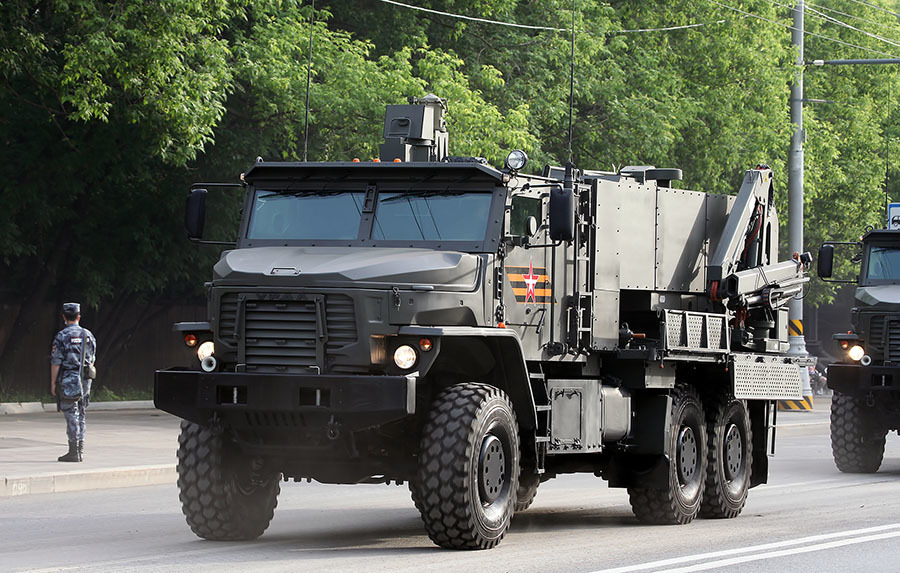

Новинка, получившая название ТОС-2 «Тосочка», была впервые продемонстрирована широкой публике на параде Победы в Москве в июне 2020 года.

В отличие от предыдущих модификаций, новая «Тосочка» выполнена не на гусеничной платформе, а на колёсной базе автомобиля «Урал» повышенной проходимости.

Кроме того, ТОС-2 не нуждается в отдельной транспортно-заряжающей машине.

«Загрузка снарядов в пусковую установку происходит при помощи крана-манипулятора, расположенного на боевой машине. Это добавляет системе универсальности и автономности действий», — рассказал генеральный директор НПО «Сплав» Александр Смирнов.

Помимо этого, для ТОС-2 были разработаны боеприпасы с повышенной точностью и дальностью стрельбы, сообщается на сайте НПО «Сплав». Однако «Тосочка» может использовать и старые боеприпасы от ТОС-1А. Известно также, что на ТОС-2 была установлена система радиоэлектронной защиты от высокоточного оружия.

Преимущества и недостатки

Несмотря на восторженные отзывы в прессе, количество огнеметных комплексов, которые в настоящее время стоят на вооружении российской армии, ничтожно. Сейчас ТОС-1 «Буратино» и ТОС-1А «Солнцепек» находятся на вооружении всего лишь трех частей российской армии, причем в каждой из них насчитывается по несколько единиц огнеметов.

В чем причина? В извечной российской безалаберности или эта огнеметная система не так уж и хороша, как о ней пишут журналисты? Да и иностранные аналоги этого оружия отсутствуют, хотя ничего особо революционного в конструкции «Буратино» нет. Давайте разбираться.

Прежде всего, для чего нужно было создавать «Буратино»? Все РСЗО, которые стояли на вооружении советской (а сегодня и российской) армии имели в своем арсенале термобарические боеприпасы, при этом стрельба ведется с относительно безопасных дистанций.

РСЗО «Торнадо» (дальнейшая модернизация системы «Град») может стрелять на расстояние до 40 км, а РСЗО «Смерч» поражает цели термобарическими зарядами на дистанции в 90 км. Однако точность стрельбы РСЗО часто является неудовлетворительной.

Разработчики «Буратино» хотели создать мощный комплекс, который мог бы поражать врага на минимальном расстоянии и делать это с максимальной точностью. «Буратино» и «Солнцепек» созданы для работы непосредственно на линии соприкосновения с противником, для нанесения ошеломляющих кинжальных ударов.

Однако применение комплекса в непосредственной близости от противника представляет серьезную опасность как для самой установки, так и для собственных войск. Дальность стрельбы огнеметной системы не превышает 6 км, на такой дистанции она является уязвимой для огня вражеских танков, артиллерии и даже противотанковых управляемых ракет. Одно дело использовать ТОС против партизанских отрядов, таких как афганские моджахеды или чеченские ополченцы, и совсем другое – против регулярной армии, которая располагает бронетехникой и авиацией. В последнем случае такой комплекс, скорее всего, будет быстро уничтожен, даже не успев выйти на позицию для стрельбы.

Пусковой контейнер имеет бронирование, которое выдерживает попадание пули калибра 7,62 мм. Но этого явно недостаточно: современные противотанковые ракетные комплексы имею дальность стрельбы до 10 км, отличную точность и высокую мобильность. Для любого расчета ПТРК подобная огнеметная система будет желанной и довольно легкой целью.

В боевых условиях, чтобы хоть как-то обезопасить боекомплект от детонации, крайние боковые направляющие для снарядов обычно оставляли незаряженным. На ТОС-1А «Солнцепек» конструкторы попытались решить эту проблему, уменьшив боекомплект и повысив броневую защиту пускового контейнера. Однако вряд ли это поможет при попадании снаряда серьезного калибра. Страшно даже представить, что произойдет при детонации боекомплекта или при самопроизвольном запуске ракет.

Дополнительное вооружение и оборудование

Боевая машина дополнительно оснащена вспомогательным вооружением, на ней установлен пулемет на 1440 патронов РПКС-74. К вспомогательному оружию БМ-1 также относятся: противотанковые РПГ-26 (3шт.)и ручные гранаты Ф-1 (10 шт.), а также автомат АКС-74.

Командирским устройством наблюдения является ТКН-ЗА, он являет собой перископический электронно-оптический бинокль, работающий в дневном и ночном режимах. Дополнительно слежение проводится призменными и телескопическими аппаратами. Для ориентации используется гирополукомпас ГПК-59 — гироскопный указатель курса.

ТОС Солнцепек в состоянии самостоятельно проводить окапывание за счет встроенной бульдозерной системы. Оснащение термической дымовой системой и системой запуска дымовых гранат позволяет создать вокруг машины плотную дымовую завесу, в которой ограничено видение в радиусе 400 м. Способность проведения герметизации кабины позволяет защитить команду от воздействия оружия массового поражения. В машине установлена система фильтрации воздуха ГО-27, которая убирает из воздуха, попадающего в кабину, радиоактивные частицы и пыль. В кабине установлена трехэтапная автоматическая система защиты от пожара. Все это позволяет обезопасить жизнь и здоровье участников команды и дает возможность полного выполнения боевого задания. Машина в состоянии выходить на радиосвязь с устройствами в радиусе 20 км.

Машина для заряжения ТЗМ-Т имеет оборудование для проведения работ погрузки и разгрузки, его монтировали на гусеницы Т-72А. Для работы требуется команда из троих человек: командир экипажа, оператор системы и механик-водитель. Экипаж вооружен автоматами АКС-74 и пулеметом РПКС-74, также у экипажа имеется противотанковые гранаты(5 шт.) и ручные гранаты(10 шт.). Наличие данного вооружения необходимо команде для использования в случае внезапного нападения или необходимости пройти через линию врага.

Гидравлическая установка заряжающей машины крановая, двухрежимная, с максимальной грузоподъемностью 1000 кг. Зарядка снарядов производится краном с электромеханической системой работы на расстоянии, время зарядки составляет 24 минуты. Бронирование боекомплекта обеспечивает его защиту. Система энергообеспечения и устройство силового комплекса созданы на аналогии с подобными конструкциями в БМ-1. Противопожарная безопасность и ограничение воздействия оружия массового поражения осуществляется идентично БМ-1. В данный момент ТОС «Солнцепек» числится на базе нескольких военных подразделений России. Подразделения активно используют преимущества боевого комплекса в своей службе.

Огонь с доставкой

При слове «огнемет» мы до сих пор представляем картинку времен Второй мировой войны: бойца с ранцем, поливающего горящей струей позиции противника. Однако «огненная наука» ушла далеко вперед. Еще в 1970-е годы стало ясно, что выпускать огненную смесь под давлением − это уже архаика. Гораздо практичнее доставлять огонь до цели, как и классические снаряды − дистанционно.

Решающим стало изобретение термобарических снарядов, то есть таких, которые в качестве поражающего эффекта используют сразу и температуру, и давление. В 1980-е годы советское военное начальство было впечатлено мощью таких боеприпасов: по силе воздействия они напоминали взрыв небольшого ядерного заряда. Первую ТОС установили на гусеничное шасси, получив таким образом гибрид танка и установки залпового огня.

ТОС-1 «Буратино» в Афганистане

В реальной боевой практике система ТОС-1 «Буратино» была испробована на исходе Афганской войны. При соприкосновении с целью содержимое снаряда разлеталось по воздуху, создавая взрывоопасную смесь, которая подрывалась. Один залп уничтожал все живое на площади трех квадратных километров. В горной местности эффект от термобарических снарядов становился еще значительнее, приводя моджахедов в настоящую панику.

Тяжелые системы залпового огня, как и другие огнеметные устройства, были приписаны к войскам радиационной, химической и биологической защиты (РХБЗ). Следующим шагом стало создание модификации ТОС-1А «Солнцепек». В ней уменьшили количество снарядов, зато увеличили дальность до 6 км. В качестве базы – все тот же основной танк Т-72. Эта система используется и сегодня и за считаные секунды может покрыть смертоносным огнем до 40 квадратных километров.

ТОС-1А «Солнцепек». Фото: Минобороны РФ

В целом, после испытаний и боевого применения стало понятно, что хоть ТОС и весьма эффективное оружие, но сфера его использования достаточно узка. Дальнобойные огнеметы хороши в локальных конфликтах и контртеррористических операциях, а при масштабных боевых действиях комплекс уступает в дальности и эффективности ракетным системам залпового огня. Этим отчасти объясняется сравнительно небольшое количество ТОС в вооруженных силах.

Вооружение

В пусковой установке расположено 30 направляющих для неуправляемых реактивных снарядов калибра 220 мм. Используются дымозажигательные и термоборические боеприпасы. Дымозажигательные имеют массу 175 кг, на боевую часть приходится 45 кг, а дальность стрельбы составляет от 400 до 3500 метров. Вес боевой части термобарических — 74 килограмма, а дальность стрельбы от 400 до 2700 метров. Из-за небольшой дальности враги могут открыть ответный огонь, чем и вызвано тяжёлое бронирование системы.

РСЗО позволяет вести огонь одиночными выстрелами, за 12 секунд «выплёвывая» весь боекомплект, двойными, тратя 6 секунд и серией с перерывами в четверть секунды. С момента остановки до начала стрельбы требуется 90 секунд. Благодаря СУО в лице баллистического вычислителя и связанных с ним оптического прицела, лазерного дальномера и датчика крена, угол возвышения пусковой установки рассчитывается автоматически и берётся поправка на крен. Достигается точность полёта неуправляемых реактивных снарядов порядка 10 метров, несмотря на крутую траекторию, и поражение залпом площади в 1 гектар.

Все операции с вооружением экипаж производит изнутри с помощью гидроэлектрических приводов.
